Waeco PerfectView CAM26W User manual

PerfectView CAM26W
DE 9 Rückfahrvideokamera
Einbau- und Bedienungsanleitung
EN 25 Rear View Video Camera
Installation and operating manual
FR 40 Caméra vidéo de recul
Notice de montage et d’utilisation
ES 57 Cámara de vídeo de marcha atrás
Instrucciones de montaje y uso
IT 74 Videocamera per la retromarcia
Istruzioni per I’uso e il montaggio
NL 91 Achteruitrijvideocamera
Montagehandleiding en gebruiks-
aanwijzing
DA 107 Bakvideokamera
Installations- og betjeningsvejledning
SV 122 Backningsvideokamera
Monterings- och bruksanvisning
NO 138 Ryggevideokamera
Montasje- og bruksanvisning
FI 152 Peruutusvideokamera
Asennus- ja käyttöohje
_RV-26.book Seite 1 Montag, 7. Mai 2007 2:28 14

D
Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause
WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter
der Internetadresse: www.waeco.de
GB
We will be happy to provide you with further information about WAECO products.
Please order our free catalogue with no obligation to buy on our homepage:
www.waeco.com
F
Demandez d’autres informations relatives à la large gamme de produits de la maison
WAECO. Commandez tout simplement notre catalogue gratuitement et sans
engagement à l’adresse internet suivante : www.waeco.com
E
Solicite más información sobre la amplia gama de productos de la empresa WAECO.
Solicite simplemente nuestros catálogos de forma gratuita y sin compromiso en la
dirección de Internet: www.waeco.com
I
Per ottenere maggiori informazioni sull’ampia gamma di prodotti WAECO è possibile
ordinare una copia gratuita e non vincolante del nostro Catalogo all’indirizzo Internet:
www.waeco.com
NL
Maak kennis met het omvangrijke productscala van de firma WAECO. Bestel onze
catalogus gratis en vrijblijvend onder het internetadres: www.waeco.com
DK
Bestil yderligere information om det omfattende produktudvalg fra WAECO.
Bestil vores katalog gratis og uforpligtende på internetadressen: www.waeco.com
S
Inhämta mer information om den omfattande produktpaletten från WAECO:
Beställ våra kataloger gratis och utan förpliktelser under vår Internetadress:
www.waeco.com
N
Be om mer informasjon om det rikholdige produktutvalget fra WAECO. Bestill vår
katalog gratis uforbindtlig på Internettadressen: www.waeco.com
FIN
Pyytäkää lisää tietoja WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme
maksutta ja sitoumuksetta internet-osoitteesta: www.waeco.com
_RV-26.book Seite 2 Montag, 7. Mai 2007 2:28 14

PerfectView CAM26W
3

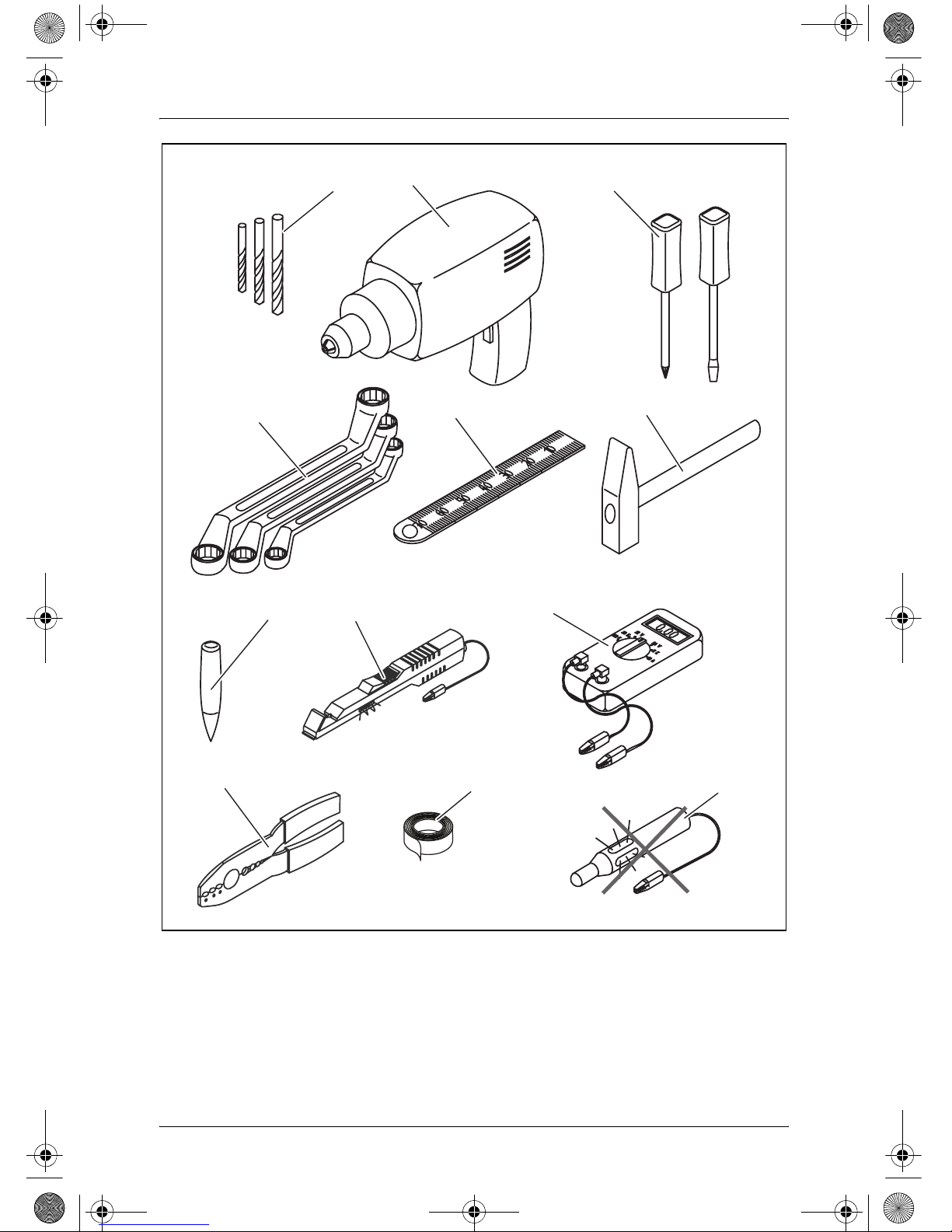

1 2 3
4
9
6
8
5
7
10 11 12
1
_RV-26.book Seite 3 Montag, 7. Mai 2007 2:28 14

PerfectView CAM26W
4
2 3
4
6
5
7
_RV-26.book Seite 4 Montag, 7. Mai 2007 2:28 14

PerfectView CAM26W
5
1
2 3
8
1
2
9
_RV-26.book Seite 5 Montag, 7. Mai 2007 2:28 14

PerfectView CAM26W
6

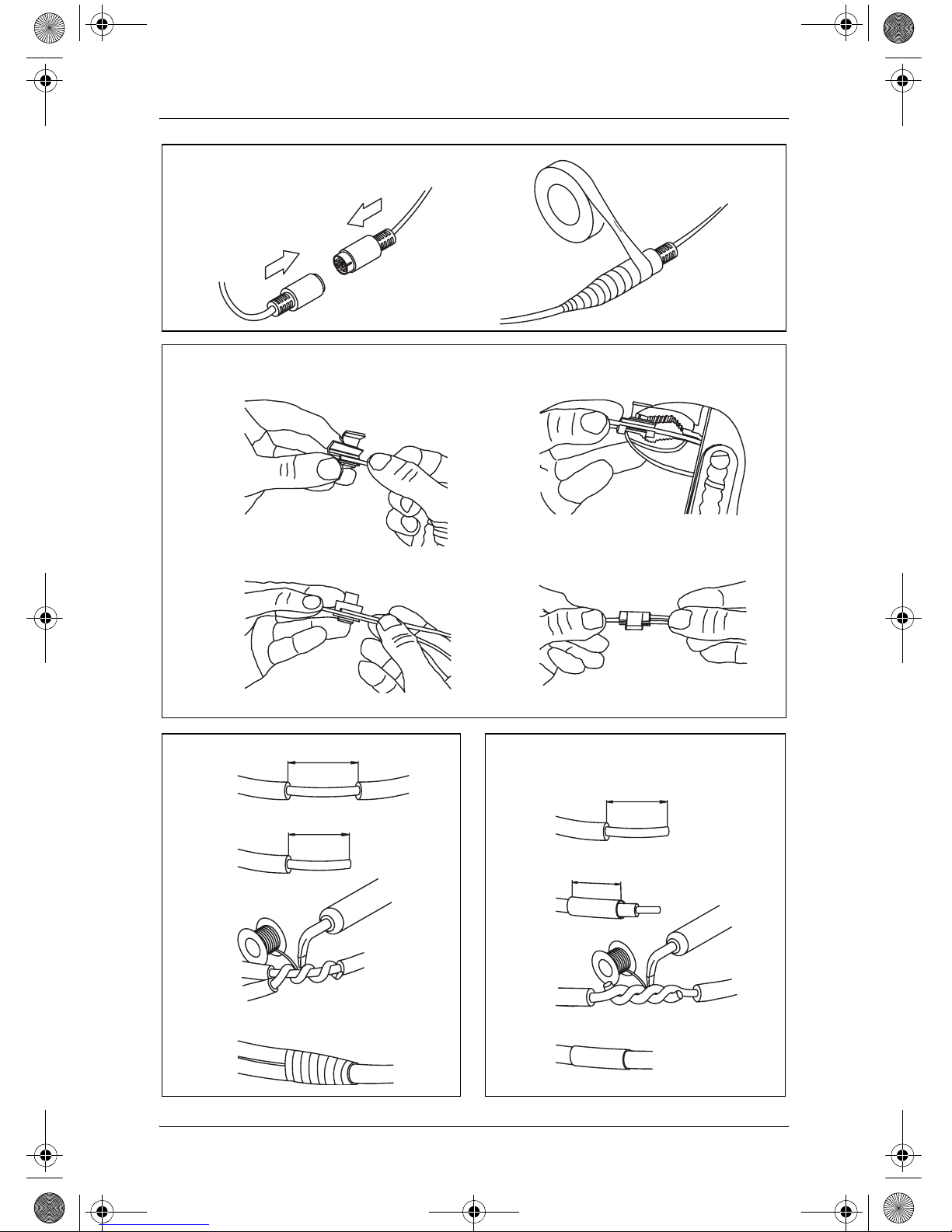

B
A
D
C
a
A
10 mm
15 mm
B
C
D
b
A
10 mm
B
20 mm
C
D
c
A B
0
_RV-26.book Seite 6 Montag, 7. Mai 2007 2:28 14

PerfectView CAM26W
7
90°
d e
f g
h i
_RV-26.book Seite 7 Montag, 7. Mai 2007 2:28 14

PerfectView CAM26W
8

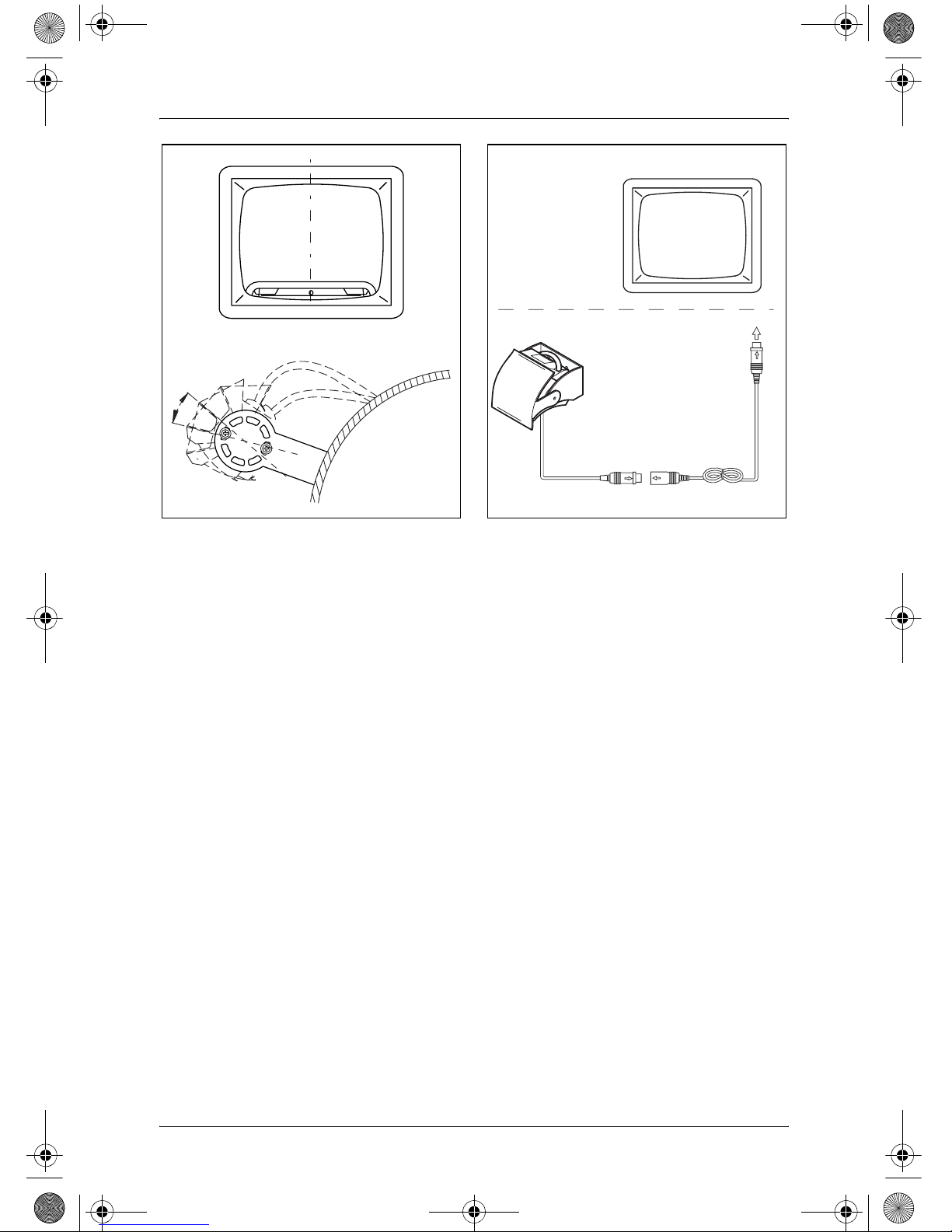

A
B
j k
_RV-26.book Seite 8 Montag, 7. Mai 2007 2:28 14

PerfectView CAM26W
9
Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorg-
fältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer
Weitergabe des Gerätes an den Nutzer weiter.
Inhaltsverzeichnis
1 Hinweise zur Benutzung der Anleitung . . . . . . . . . . . . . . . . . . . . . 10
2 Sicherheits- und Einbauhinweise . . . . . . . . . . . . . . . . . . . . . . . . . 10
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
4 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . 14
5 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
6 Hinweise zum elektrischen Anschluss . . . . . . . . . . . . . . . . . . . . . 15
7 Kamera montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
8 Funktion prüfen und Kamera einstellen . . . . . . . . . . . . . . . . . . . . 22
9 Kamera pflegen und reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
10 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
11 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
12 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
_RV-26.book Seite 9 Montag, 7. Mai 2007 2:28 14

Hinweise zur Benutzung der Anleitung PerfectView CAM26W
10
1 Hinweise zur Benutzung der Anleitung
aAchtung!
Sicherheitshinweis: Nichtbeachtung kann zu Materialschäden füh-
ren und die Funktion des Gerätes beeinträchtigen.
eAchtung!
Sicherheitshinweis, der auf Gefahren durch elektrischen Strom
oder elektrische Spannung hinweist: Nichtbeachtung kann zu
Personen- oder Materialschäden führen und die Funktion des
Gerätes beeinträchtigen.
IHinweis
Ergänzende Informationen zur Bedienung des Gerätes.
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die
erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
Abb. 15, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbil-
dung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.
Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.
2 Sicherheits- und Einbauhinweise
Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vor-
geschriebenen Sicherheitshinweise und Auflagen!
aAchtung!
WAECO International übernimmt keine Haftung für Schäden auf-
grund folgender Punkte:
Montagefehler,
– Beschädigungen am Gerät durch mechanische Einflüsse und
Überspannungen,
– Veränderungen am Gerät ohne ausdrückliche Genehmigung
von WAECO International,
– Verwendung für andere als die in der Anleitung beschriebenen
Zwecke.
_RV-26.book Seite 10 Montag, 7. Mai 2007 2:28 14

PerfectView CAM26W Sicherheits- und Einbauhinweise
11
eWarnung!
Klemmen Sie wegen der Kurzschlussgefahr vor Arbeiten an der
Fahrzeugelektrik immer den Minuspol ab.
Bei Fahrzeugen mit Zusatzbatterie müssen Sie an dieser ebenfalls
den Minuspol abklemmen.
eWarnung!
Unzureichende Leitungsverbindungen können zur Folge haben,
dass durch Kurzschluss
– Kabelbrände entstehen,
– der Airbag ausgelöst wird,
– elektronische Steuerungseinrichtungen beschädigt werden,
– elektrische Funktionen ausfallen (Blinker, Bremslicht, Hupe,
Zündung, Licht).
Beachten Sie deshalb folgende Hinweise:
zVerwenden Sie bei Arbeiten an den folgenden Leitungen nur isolierte
Kabelschuhe, Stecker und Flachsteckhülsen:
– 30 (Eingang von Batterie Plus direkt),
– 15 (Geschaltetes Plus, hinter Batterie),
– 31 (Rückleitung ab Batterie, Masse),
– 58 (Rückfahrscheinwerfer).
Verwenden Sie keine Lüsterklemmen.
zVerwenden Sie eine Krimpzange (Abb. 110, Seite 3) zum Verbinden
der Kabel.
zSchrauben Sie das Kabel bei Anschlüssen an Leitung 31 (Masse)
– mit Kabelschuh und Zahnscheibe an eine fahrzeugeigene Masse-
schraube oder
– mit Kabelschuh und Blechschraube an das Karosserieblech.
Achten Sie auf eine gute Masseübertragung!
_RV-26.book Seite 11 Montag, 7. Mai 2007 2:28 14

Sicherheits- und Einbauhinweise PerfectView CAM26W
12
Beim Abklemmen des Minuspols der Batterie verlieren alle flüchtigen
Speicher der Komfortelektronik ihre gespeicherten Daten.
zFolgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen:
– Radiocode
– Fahrzeuguhr
– Zeitschaltuhr
– Bordcomputer
– Sitzposition
Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungs-
anleitung.
Beachten Sie folgende Hinweise bei der Montage:
zBefestigen Sie die im Fahrzeug montierten Teile der Kamera so, dass sie
sich unter keinen Umständen (scharfes Abbremsen, Verkehrsunfall)
lösen und zu Verletzungen der Fahrzeuginsassen führen können.
zBefestigen Sie verdeckt unter Verkleidungen anzubringende Teile des
Systems so, dass sie sich nicht lösen oder andere Teile und Leitungen
beschädigen und keine Fahrzeugfunktionen (Lenkung, Pedale usw.) be-
einträchtigen können.
zAchten Sie beim Bohren auf ausreichenden Freiraum für den Bohrer-
austritt, um Schäden zu vermeiden (Abb. 2, Seite 4).
zEntgraten Sie jede Bohrung und behandeln Sie diese mit Rostschutz-
mittel.
zBeachten Sie immer die Sicherheitshinweise des Fahrzeugherstellers.
Einige Arbeiten (z. B. an Rückhaltesystemen wie AIRBAG usw.) dürfen
nur von geschultem Fachpersonal durchgeführt werden.
_RV-26.book Seite 12 Montag, 7. Mai 2007 2:28 14

PerfectView CAM26W Sicherheits- und Einbauhinweise
13
Beachten Sie folgende Hinweise bei der Arbeit an elektrischen Teilen:
zBenutzen Sie zum Prüfen der Spannung in elektrischen Leitungen nur
eine Diodenprüflampe (Abb. 18, Seite 3) oder ein Voltmeter
(Abb. 19, Seite 3).
Prüflampen mit einem Leuchtkörper (Abb. 112, Seite 3) nehmen zu
hohe Ströme auf, wodurch die Fahrzeugelektronik beschädigt werden
kann.
zBeachten Sie beim Verlegen der elektrischen Anschlüsse, dass diese
– nicht geknickt oder verdreht werden,
– nicht an Kanten scheuern,
– nicht ohne Schutz durch scharfkantige Durchführungen verlegt
werden (Abb. 3, Seite 4).
zIsolieren Sie alle Verbindungen und Anschlüsse.
zSichern Sie die Kabel gegen mechanische Beanspruchung durch Kabel-
binder oder Isolierband, z. B. an vorhandenen Leitungen.
Die Kamera ist wasserdicht nach IP69K. Die Dichtungen der Kamera halten
somit auch einem Hochdruckreiniger stand. Trotzdem sollte ein Abstand zwi-
schen der Düse des Hochdruckreinigers und der Kamera von ca. 50 cm nicht
unterschritten werden (Abb. 5, Seite 4).
Beachten Sie dennoch folgende Hinweise zum Umgang mit der Kamera:
zÖffnen Sie die Kamera nicht, da dieses ihre Dichtigkeit und die Funktions-
fähigkeit beeinträchtigt (Abb. 5, Seite 4).
zZiehen Sie nicht an den Kabeln, da dieses die Dichtigkeit und die
Funktionsfähigkeit der Kamera beeinträchtigt (Abb. 6, Seite 4).
zDie Kamera ist nicht für den Betrieb unter Wasser geeignet (Abb. 7,
Seite 4).
_RV-26.book Seite 13 Montag, 7. Mai 2007 2:28 14

Lieferumfang PerfectView CAM26W
14
3Lieferumfang
3.1 Zubehör
4 Bestimmungsgemäßer Gebrauch
Die Kamera WAECO PerfectView CAM26W ist vorrangig für den Einsatz in
Fahrzeugen gedacht. Sie ist einsetzbar in Rückfahrvideosystemen, die zur
Beobachtung des Bereiches direkt hinter dem Fahrzeug vom Fahrersitz aus
dienen, z. B. beim Rangieren oder Einparken.
aAchtung!
Rückfahrvideosysteme stellen eine Unterstützung beim Rück-
wärtsfahren dar, sie entbinden Sie jedoch nicht von der
besonderen Vorsichtspflicht beim Rückwärtsfahren.
Nr. in
Abb. 8, Seite 5 Menge Bezeichnung Artikel-Nr.
11
Kamera RV-26
21
Kamerahalter
31
Kameraschutz
–1
Befestigungsmaterial
Bezeichnung Artikel-Nr.
Verlängerungskabel, 5 m RV-405-HD
Verlängerungskabel, 10 m RV-410-HD
Verlängerungskabel, 15 m RV-415-HD
Spiralkabel mit Steckdosen für Zugfahrzeuge mit Anhänger RV-100-SPK
_RV-26.book Seite 14 Montag, 7. Mai 2007 2:28 14

PerfectView CAM26W Technische Beschreibung
15
5 Technische Beschreibung
Die Kamera WAECO PerfectView CAM26W (Art.-Nr. RV-26) mit integriertem
Mikrofon ist in einem Aluminiumgehäuse untergebracht und überträgt Bild
und Ton über ein Kabel zu einem Monitor.
Die Kamera übermittelt das Bild, als ob Sie aus einem Rückfenster blicken.
Um die Kamera zum Rückwärtsfahren nutzen zu können, muss der Monitor
das Bild spiegeln können.
Die Kamera besteht aus folgenden Elementen:
6 Hinweise zum elektrischen Anschluss
6.1 Kabel verlegen
IHinweis
Verwenden Sie für die Durchführung der Anschlusskabel nach
Möglichkeit Originaldurchführungen oder andere Durchführungs-
möglichkeiten, z. B. Verkleidungskanten, Lüftungsgitter oder Blind-
schalter. Wenn keine Durchführungen vorhanden sind, müssen Sie
für die jeweiligen Kabel entsprechende Löcher bohren. Schauen
Sie vorher nach, ob ausreichender Freiraum für den Bohreraustritt
vorhanden ist.
IHinweis
Nicht fachgerechte Kabelverlegungen und Kabelverbindungen füh-
ren immer wieder zu Fehlfunktionen oder Beschädigungen von
Bauteilen. Eine korrekte Kabelverlegung bzw. Kabelverbindung ist
die Grundvoraussetzung für eine dauerhafte und fehlerfreie Funk-
tion der nachgerüsteten Komponenten.
Nr. in
Abb. 9,
Seite 5
Bezeichnung
15-poliges Anschlusskabel
2Mikrofon
_RV-26.book Seite 15 Montag, 7. Mai 2007 2:28 14

Hinweise zum elektrischen Anschluss PerfectView CAM26W
16
aAchtung!
Die Kabel dürfen nicht über längere Zeit mit Lösungsmitteln wie
z. B. Benzin in Berührung kommen, da Lösungsmittel die Kabel be-
schädigen würden.
Beachten Sie deshalb folgende Hinweise:
zVerlegen Sie die Kabel nach Möglichkeit immer im Fahrzeuginneren,
denn dort sind sie besser geschützt als außen am Fahrzeug.
Wenn Sie die Kabel trotzdem außerhalb des Fahrzeuges verlegen,
achten Sie auf eine sichere Befestigung (durch zusätzliche Kabelbinder,
Isolierband usw.).
zUm Beschädigungen am Kabel zu vermeiden, halten Sie beim Verlegen
der Kabel immer ausreichend Abstand zu heißen und sich bewegenden
Fahrzeugteilen (Auspuffrohre, Antriebswellen, Lichtmaschine, Lüfter,
Heizung usw.). Verwenden Sie zum mechanischen Schutz Wellrohr oder
ähnliche Schutzmaterialien.
zUmwickeln Sie die Steckverbindungen der Verbindungskabel zum Schutz
gegen das Eindringen von Wasser sowie jede Verbindung an einem
Kabel (auch im Fahrzeug) dicht mit dem mitgelieferten Dichtband
(Abb. 0B, Seite 6).
zBeachten Sie beim Verlegen der Kabel, dass diese
– nicht stark geknickt oder verdreht werden,
– nicht an Kanten scheuern,
– nicht ohne Schutz durch scharfkantige Durchführungen verlegt
werden (Abb. 3, Seite 4).
zBefestigen Sie die Kabel sicher im Fahrzeug, um ein Verfangen (Sturz-
gefahr) zu vermeiden. Dieses kann erfolgen durch den Einsatz von Kabel-
bindern, Isolierband oder durch Ankleben mit Klebstoff.
zSchützen Sie jeden Durchbruch an der Außenhaut durch geeignete Maß-
nahmen gegen Wassereinbruch, z. B. durch Einsetzen des Kabels mit
Dichtungsmasse und durch Abspritzen des Kabels und der Durchfüh-
rungstülle mit Dichtungsmasse.
IHinweis
Beginnen Sie mit dem Abdichten der Durchbrüche erst, nachdem
alle Einstellarbeiten an der Kamera abgeschlossen sind und die
benötigten Längen der Anschlusskabel festliegen.
_RV-26.book Seite 16 Montag, 7. Mai 2007 2:28 14

PerfectView CAM26W Hinweise zum elektrischen Anschluss
17
6.2 Abzweigverbinder verwenden
Um Wackelkontakte bei den Abzweigverbindungen zu vermeiden, achten
Sie darauf, dass die Kabelquerschnitte zu den Abzweigverbindern passen.
Gehen Sie wie folgt vor, um die Abzweigverbinder zu verwenden:
➤Legen Sie das Kabel, das angezapft werden soll, in die vordere Rille des
Abzweigverbinders (Abb. aA, Seite 6).
➤Legen Sie das neue Kabel mit dem Ende zu ca. 3/4 in die hintere Rille
(Abb. aB, Seite 6).
➤Schließen Sie den Verbinder und drücken Sie mit einer Kombizange den
Metallsteg in den Verbinder, so dass eine Stromverbindung hergestellt
wird (Abb. aC, Seite 6).
➤Drücken Sie die Schutzkappe herunter und lassen Sie sie am Verbinder
einrasten.
➤Prüfen Sie die Befestigung der Abzweigverbindung durch Ziehen am
Kabel (Abb. aD, Seite 6).
6.3 Korrekte Lötverbindungen erstellen
Gehen Sie wie folgt vor, um ein Kabel an Originalleitungen anzulöten:
➤Isolieren Sie 10 mm aus der Originalleitung ab (Abb. bA, Seite 6).
➤Isolieren Sie 15 mm vom anzuschließenden Kabel ab (Abb. bB,
Seite 6).
➤Wickeln Sie das anzuschließende Kabel um die Originalleitung und ver-
löten Sie die beiden Kabel (Abb. bC, Seite 6).
➤Isolieren Sie die Kabel mit Isolierband (Abb. bD, Seite 6).
Gehen Sie wie folgt vor, um zwei Kabel miteinander zu verbinden:
➤Isolieren Sie beide Kabel ab (Abb. cA, Seite 6).
➤Ziehen Sie einen Schrumpfschlauch von ca. 20 mm Länge über ein Kabel
(Abb. cB, Seite 6).
➤Verdrehen Sie beide Kabel miteinander und verlöten Sie sie (Abb. cC,
Seite 6).
➤Schieben Sie den Schrumpfschlauch über die Lötstelle und erwärmen sie
ihn leicht (Abb. cD, Seite 6).
_RV-26.book Seite 17 Montag, 7. Mai 2007 2:28 14

Kamera montieren PerfectView CAM26W
18
7 Kamera montieren
7.1 Benötigtes Werkzeug
Für Einbau und Montage benötigen Sie folgende Werkzeuge:
zSatz Bohrer (Abb. 11, Seite 3)
zBohrmaschine (Abb. 12, Seite 3)
zSchraubendreher (Abb. 13, Seite 3)
zSatz Ring- oder Maulschlüssel (Abb. 14, Seite 3)
zMaßstab (Abb. 15, Seite 3)
zHammer (Abb. 16, Seite 3)
zKörner (Abb. 17, Seite 3)
Für den elektrischen Anschluss und seine Überprüfung benötigen Sie
folgende Hilfsmittel:
zDiodenprüflampe (Abb. 18, Seite 3) oder Voltmeter (Abb. 19,
Seite 3)
zIsolierband (Abb. 111, Seite 3)
zGgf. Kabeldurchführungstüllen
Zur Befestigung der Kabel benötigen Sie ggf. noch weitere Kabelbinder.
7.2 Kamera montieren
IHinweis
Wenn durch den Anbau der Kamera die in den Fahrzeugpapieren
eingetragene Fahrzeughöhe oder Fahrzeuglänge verändert wird,
muss eine neue Abnahme durch die zuständigen Stellen (TÜV,
DEKRA usw.) erfolgen.
Lassen Sie die neue Abnahme durch Ihr zuständiges Straßen-
verkehrsamt in die Fahrzeugpapiere eintragen.
_RV-26.book Seite 18 Montag, 7. Mai 2007 2:28 14

PerfectView CAM26W Kamera montieren
19
aWarnung!
Wählen Sie den Platz der Kamera so und befestigen Sie diese so
sicher, dass unter keinen Umständen in der Nähe stehende Perso-
nen verletzt werden können, z. B. weil über das Fahrzeugdach
streifende Äste die Kamera abreißen.
Beachten Sie folgende Hinweise bei der Montage:
zBringen Sie die Kamera für einen vernünftigen Blickwinkel in mindestens
zwei Metern Höhe an.
Achten Sie bei der Montage auf einen ausreichend standfesten Arbeits-
platz.
zAchten Sie darauf, dass der Montageort der Kamera ausreichende
Festigkeit bietet (z. B. können sich über das Fahrzeugdach streifende
Äste in der Kamera verfangen).
zMontieren Sie die Kamera waagerecht und mittig am Heck des Fahr-
zeuges (Abb. d, Seite 7).
zDie sicherste Art der Befestigung sind Schrauben, die durch den Aufbau
gehen. Beachten Sie dabei folgende Hinweise:
– Hinter der gewählten Montageposition muss ausreichend Freiraum für
die Montage vorhanden sein.
– Jeder Durchbruch muss durch geeignete Maßnahmen gegen
Wassereinbruch geschützt werden (z. B. durch Einsetzen der
Schrauben mit Dichtungsmasse und/oder Abspritzen der äußeren
Befestigungsteile mit Dichtungsmasse).
– Der Aufbau an der Befestigungsstelle muss genügend Festigkeit
bieten, damit sich der Kamerahalter genügend fest anziehen lässt.
zKontrollieren Sie vorher, ob ausreichender Freiraum für den Bohrer-
austritt vorhanden ist (Abb. 2, Seite 4).
zWenn Sie sich nicht sicher über den von Ihnen gewählten Montageort
sind, erkundigen Sie sich beim Aufbauhersteller oder dessen Vertretung.
ITipp!
Um die Korrosion der Schrauben zu minimieren, fetten Sie die
Gewinde ein.
_RV-26.book Seite 19 Montag, 7. Mai 2007 2:28 14

Kamera montieren PerfectView CAM26W
20
Gehen Sie bei der Montage wie folgt vor:
➤Halten Sie den Kamerahalter an den gewählten Montageort und markie-
ren Sie mindestens zwei verschiedene Bohrpunkte (Abb. e, Seite 7).
➤Körnen Sie an den zuvor angezeichneten Punkten mit Hammer und
Körner vor, um ein Verlaufen des Bohrers zu verhindern.
Wenn Sie die Kamera mit Blechschrauben anschrauben möchten
(Abb. f, Seite 7):
aAchtung!
Die Befestigung mit Blechschrauben darf nur in Stahlblechen mit
einer Mindestdicke von 1,5 mm erfolgen.
➤Bohren Sie an den zuvor angezeichneten Punkten jeweils ein Loch von
Ø 4,5 mm.
➤Entgraten Sie alle Bohrlöcher und versehen Sie sie mit Rostschutz.
➤Schrauben Sie den Kamerahalter mit den Blechschrauben 6 x 20 mm an.
Wenn Sie die Kamera mit Gewindeschrauben durch den Aufbau
befestigen möchten (Abb. g, Seite 7)
aAchtung!
Achten Sie darauf, dass sich die Muttern beim Anziehen nicht
durch den Aufbau ziehen können.
Verwenden Sie ggf. größere Unterlegscheiben oder Blechplatten.
➤Bohren Sie an den zuvor angezeichneten Punkten jeweils ein Loch von
Ø 6,5 mm.
➤Entgraten Sie alle Bohrlöcher und versehen Sie sie mit Rostschutz.
➤Schrauben Sie den Kamerahalter mit den Gewindeschrauben
M6 x 20 mm an.
Je nach Aufbaustärke benötigen Sie längere Gewindeschrauben.
_RV-26.book Seite 20 Montag, 7. Mai 2007 2:28 14
