1. Apresentação do Produto
Suporte do rádio digital: 87.5M ~ 108M
Dispositivos suportados: USB, SD/MMC card
Formato do Arquivo Principal: MP3
Função de memória Power-off: DC 12V
Tensão de entrada: DC 12V.
Potência máxima de saída de pico: 45W×4
Sinal de saída:
PO Max. = 28W (típico) (VCC= 14.4V, f= 1KHz,THD= 10%, RL= 4 Ω)
PO Max. = 21 W (típico) (VCC = 14.4V, f= 1KHz,THD = 1%, RL= 4 Ω)
Avisos importantes
• Conservar com cuidado este manual para eventuais consultas
futuras;
• Para eventuais reparos, dirigir-se exclusivamente ao fabricante.
• Este manual é de conteúdo meramente ilustrativo. O fabricante
reserva-se do direito de alterar as características gerais, técnicas e
estéticas de seus produtos sem necessidade de aviso prévio.
1. Apresentação do Produto
P3265_CP407C_V1_RV0.indb 4 20/10/2014 09:45:10

5

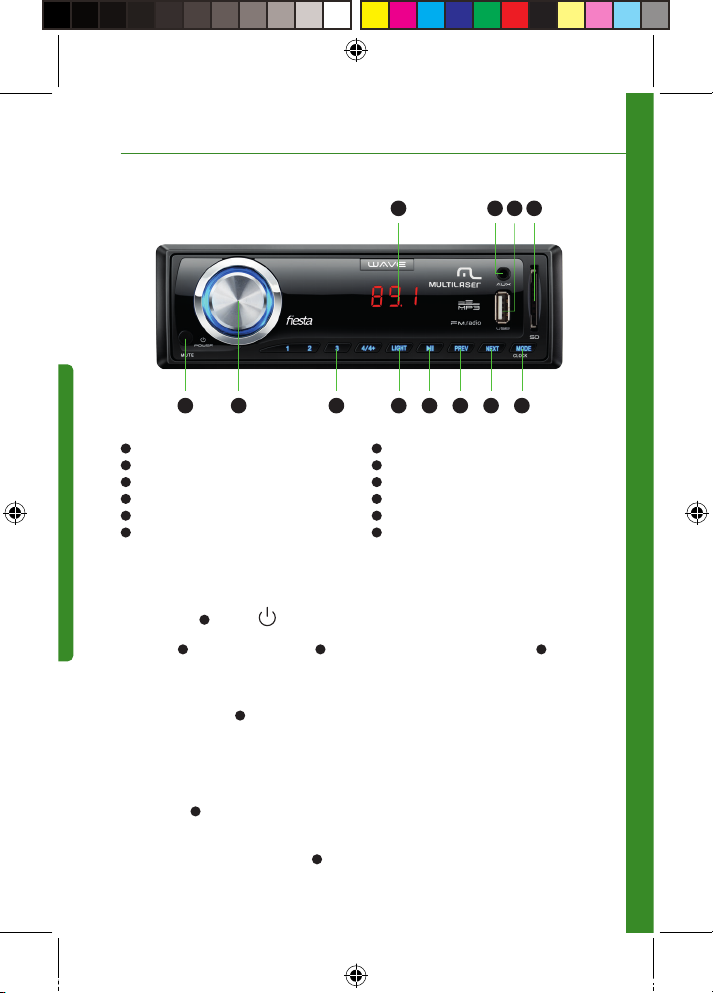

2. Apresentação do Painel
2. Apresentação do Painel
1 2 3 4 5 6 7
8 9 10 11
12
1Liga / Mudo
2Botão de Volume/EQ
3Números
4Play/Pause
5Faixa anterior
6Próxima faixa
7Modo
8Tela LED
9Entrada AUX
10 Porta de entrada USB
11 Entrada para cartão
12 Luz
2.1. Operações dos Botões do Painel
1. Liga/Desliga 1(POWER/ ):
Pressione o botão 1para ligar, segure o botão para desligar. Durante a música, aperte rapidamente
para acionar a função Mudo. Pressione novamente para desativar a função;
2. Botão de volume/ 2(EQ):
Pressione para mudar entre volume principal, grave, agudo, balanço e EQ, girando o botão para a
direita ou para a esquerda para ajustar de acordo.
2.1. Quando o display mostrar V (+número até 40): gire o botão 2 para esquerda para reduzir o
volume e para a direita para aumentar.
2.2. Quando o display mostrar B (-7~7) gire o botão 2 para a esquerda para reduzir o grave e para
direita para aumentar.
P3265_CP407C_V1_RV0.indb 5 20/10/2014 09:45:13

6
2.3. Quando o display mostrar T (-7~7) gire o botão 2 para a esquerda para reduzir o agudo e para
direita para aumentar.
2.4. Quando o display mostrar B (-9~9) gire o botão 2 para a esquerda para aumentar o volume
do speaker direito e reduzir o do esquerdo e para direita para aumentar.o speaker esquerdo e
diminuir o direito
2.5. Quando o display mostrar F (-9~9) gire o botão 2 para a esquerda para aumentar o volume
dos speakers direitos e reduzir os traseiros e para direita para aumentar.os speakers traseiros e
diminuir os frontais.
2.6. Gire à esquerda ou direita para ajustar o EQ entre “NOR>POP>ROCK>JAZ>CLA>COU”.
2.7. Gire à esquerda ou direita para selecionar entre LOUD “ON (ligado) > OFF (desligado)”.
2.8. Gire à esquerda ou direita para selecionar RPT para “ALL>RAN>SIN>FOL”.
3. Números/ 3(Number button 1~10 +)
3.1 No modo MP3, pressione o botão 3para selecionar a música. Por exemplo, se pressionar “1”,
a primeira música será selecionada. Se pressionar “1” e “2” em cerca de três segundos, a décima
segunda música será selecionada.
3.2 No modo rádio, pressione o botão 3para selecionar o canal ou a freqüência. Se selecionar um
número de dois dígitos em cerca de três segundos, você irá selecionar o canal; se selecionar um
número de três ou quatro dígitos, um a um dentro de uma faixa de 875~1080, você irá selecionar
a freqüência. Segure e pressione o botão 3para salvar um canal para uma posição especificada.
4. Play/Pause/ 4(PP/SCAN/ ►ıı)
4.1 No modo MP3, pressione o botão 4para pausar e, em seguida, pressione-o para tocar
novamente.
4.2 No modo rádio, pressione e segure o botão 4para procurar as estações de rádio
automaticamente; na procura automática, pressione o botão para cancelar.
5. Faixa anterior / 5(PREV/ )
5.1 No modo MP3, pressione o botão 5para retroceder e voltar na mesma. Pressione e segure-o
para retroceder.
2. Apresentação do Painel
P3265_CP407C_V1_RV0.indb 6 20/10/2014 09:45:13

7
5.2 No modo rádio, pressione o botão 5para passar para outro canal, equivalente a função CH. Se
pressionar o botão 3enquanto a freqüência mostrada no LED piscar duas vezes, a freqüência de
0.1M irá diminuir ao pressionar o botão 5. Pressione e segure o botão 5para buscar as estações
de rádio para trás de maneira semi-automática.
5.3 No modo MP3, pressione e segure o botão 6para avançar diretamente até a ultima pasta.
6. Próxima faixa / 6( NEXT/ ):
6.1 No modo MP3, pressione o botão para avançar as faixas. Mantenha-o pressionado para
avançar nas músicas
6.2 No modo rádio, pressione o botão 6para avançar os outros canais, equivalentes a função CH.
Se pressionar o botão 3enquanto a freqüência mostrada no LED piscar duas vezes, a freqüência
de 0.1M avançara ao pressionar o botão 6. Pressione e segure o botão 6para buscar as próximas
estações de rádio de maneira semi-automática.
6.3 No modo MP3, pressione e segure o botão 6para avançar para a próxima pasta.
6.4 Mantenha o botão 6pressionado para mudar para a função CLOCK (RELÓGIO), gire o Botão
Giratório para a esquerda para ajustar a hora e gire-o à direita para ajustar os minutos. Mantenha-o
pressionado novamente para sair
7. Chave de modo / 7(MODE):
Pressione o botão 7para alternar entre os modos AUX, FM, CARTÃO e USB.
8. LUZ / 12
Pressione o botão brevemente para selecionar entre “LIH>AUTO>ADJ”.
8.1 No modo LIH, gire o botão de volume à direita ou esquerda para escolher uma dentre as 7 cores
“BU>RED>GN>YE>WH>TQ>PK” para os botões principais.
8.2 No modo AUTO, gire o botão de volume à direita ou esquerda para escolher entre “ON (ligado)
> OFF (desligado)”, enquanto estiver na posição “ON (ligado)”, cada uma das 7 cores dos botões
principais serão exibidas automaticamente.
8.3 No modo ADJ, gire o botão de volume à direita ou esquerda para escolher entre “ON (ligado) >
OFF (desligado)”. Você poderá ajustar a relação RGB para fazer novas cores de botões principais.
2. Apresentação do Painel
P3265_CP407C_V1_RV0.indb 7 20/10/2014 09:45:13

8
Enquanto estiver na posição “ON (ligado)”, pressione 12 brevemente para selecionar entre
ADJ>R>G>B. Quando R, G ou B estiver selecionado, gire o botão giratório à direita ou esquerda
para selecionar a relação de cor. No modoADJ, gire Botão Giratório para “OFF (desligado)”para sair.
2. Apresentação do Painel
P3265_CP407C_V1_RV0.indb 8 20/10/2014 09:45:13

9

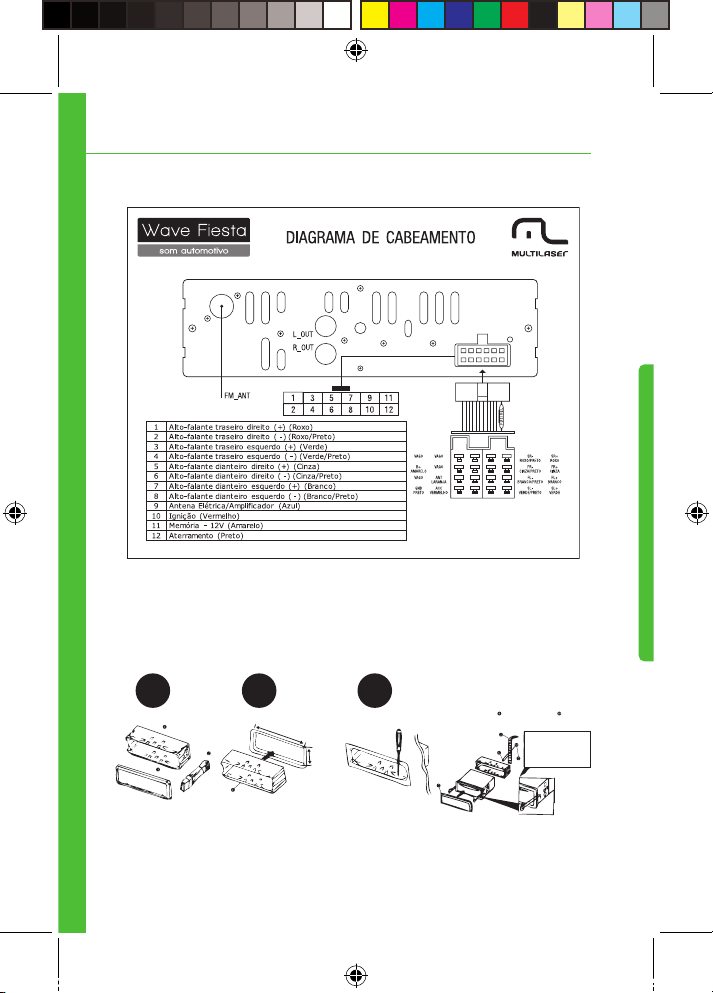

3. Instalação e Desinstalação
O fio vermelho deve ser ligado na ignição do veículo e não na
bateria. A ligação deste fio diretamente à bateria é por conta e risco
do consumidor, livrando o vendedor e o fabricante de quaisquer
eventualidades.
182mm
53mm
lista de peças coloque na manga de
montagem
dobre-as para baixo e para
fora para um ajuste apertado,
se necessário
aperte os parafusos do
suporte da parte traseira
e a ligação da parte
superior, e fixe a unidade
muito bem para retirar, insira a chave
no conjunto, em seguida,
retire o conjunto através
dos painéis indicadores
1 2 3
Esta é uma instalação de segurança, veja a ilustração e a instalação detalhada passo-a-passo.
3. Instalação e Desinstalação
P3265_CP407C_V1_RV0.indb 9 20/10/2014 09:45:14

10
3.1. Instalação
Pressione o sistema de travamento da caixa de metal, e insira a caixa de metal no painel e, em
seguida, empurre o dispositivo para dentro da caixa de metal até travá-lo. Não instale o dispositivo
em lugar que dificulte a direção ou que possa machucar os passageiros por uma frenagem de
emergência.
Atenção:
a) Certifique-se que todos os fios estão bem ligados antes da
instalação. Verifique se o dispositivo e todos os fios estão perfeitos,
em seguida, pode ligar o dispositivo.
b) Para instalar o dispositivo adequadamente, utilize os nossos
acessórios. Se precisar de uma furadeira ou de realizar alterações
necessárias durante a instalação, contate o revendedor mais próximo.
3.2. Desinstalação:
Insira a chave de desmontagem no buraco da chave do dispositivo até abrir o sistema de
travamento, em seguida, puxe o dispositivo e retire a chave
3. instalação e Desinstalação
P3265_CP407C_V1_RV0.indb 10 20/10/2014 09:45:14

11
4. Resolução de Problemas
Se você tiver alguma dificuldade em lidar com alguns problemas mostrados na seguinte tabela,
primeiro verifique se os fios estão ligados de maneira adequada. Se os fios estiverem ligados
adequadamente, mas os problemas persistirem, contate os representantes de serviço mais
próximos e não desmonte a máquina sozinho.
Defeitos Analisar as causas Soluções
Falha ao ser ligado
Não está ligado
Se o sistema de alimentação
do veículo está instalada
adequadamente, gire o comutador
para ACC.
O fusível está queimado
Certifique-se que não há nenhum
curto-circuito na linha e troque
o fusível
Sem som
Está na função mudo ou no volume
mínimo.
Ajuste o volume ao seu nível
desejado.
Os fios estão ligados de maneira
não adequada
Verifique o diagrama de ligação
e certifique-se que os fios estão
ligados adequadamente.
Falha na leitura do cartão ou no
disco U Mau contato Retire o dispositivo e coloque-o novamente.
Barulhos e distorção do som
Os cabos dos alto-falantes estão
pressionados pelos parafusos. Verifique os cabos dos alto-falantes.
Os cabos dos alto-falantes estão
com curto-circuito Conecte os fios adequadamente.
O rádio não funciona
A antena não está levantada ou a
conexão está errada.
Conecte adequadamente a antena e
levante-a ao máximo que puder.
Sinal fraco Gire a antena à direção correta
Parou de funcionar
CPU pode não funcionar
normalmente Desligue e ligue novamente.
Os arquivos estão danificados Pule este arquivo e selecione o
próximo arquivo.
4. Resolução de Problemas
P3265_CP407C_V1_RV0.indb 11 20/10/2014 09:45:14

12
5. Especificação
FM
Faixa de Sintonia
Intervalo de sintonia FM:
100 kHz
Comutável
87.5 ~ 108.0 MHz
(etapa em 100 kHz)
Terminal aéreo conector aéreo externo
Freqüência intermediária
10.7 MHz
11 dBf
75 dB em 400 kHz
Relação sinal-ruído 65 dB (estéreo), 68 dB (mono)
Distorção harmônica em 1 kHz
0.7 % (estéreo), 0.5 % (mono)
Separação 33 dB em 1 kHz
Resposta de freqüência 30 ~ 15,000 Hz
Potência Amplificadora
Saídas
Saídas dos alto-falantes
(certifique-se da selagem dos conectores)
4 ~ 8 Ω
4x45W (em 4 Ω)
Geral
Saídas saídas de áudio
Potência do controle de relé aérea lead
Controle de som Bass ±9 dB em 100 Hz
Agudos ±9 dB em 10 kHz
5. Especificação
P3265_CP407C_V1_RV0.indb 12 20/10/2014 09:45:14

13
Potência exigida 12 V DC bateria do carro
(pólo negativo)
Dimensões aproximadas 187 x 57 x 124 mm
Dimensões de montagem
aproximadamente 182 x 53 x 95 mm
Peso Aproximadamente. 0.53 kg
Nota:
Esta unidade não pode ser conectada a um pré-amplificador ou um
equalizador digital. O design e as especificações estão sujeitas a
alteração sem notificação prévia.
Todos os direitos reservados. Este documento é de propriedade do
fabricante, não podendo ser reproduzido, transmitido, transcrito, total
ou parcialmente, sem autorização prévia por escrito da mesma. Seu
conteúdo possui caráter técnico-informativo. O fabricante reserva-
se o direito de realizar as alterações que julgar necessárias em seu
conteúdo sem prévio aviso. Todos os nomes de empresas e produtos
citados são marcas registradas de seus respectivos proprietários.
Fotos meramente ilustrativas. Componentes sujeitos à alteração sem
prévio aviso.
5. Especificação
P3265_CP407C_V1_RV0.indb 13 20/10/2014 09:45:14

English
P3265_CP407C_V1_RV0.indb 14 20/10/2014 09:45:14

15
1. Product Introduction
Support digital radio: 87.5M ~ 108M
Supported devices: USB, SD/MMC card
Primary file format: MP3
Support power-off memory function
Input voltage: DC 12V
Max peak power output: 45W×4
Output rating:
PO max = 28W (typical) (VCC = 14.4V, f = 1kHz,THD = 10%, RL = 4Ω)
PO max = 21W (typical) (VCC = 14.4V, f = 1kHz,THD = 1%, RL = 4Ω)
Important Notices
• Save this manual carefully for future reference;
• For any repairs, please contact the manufacturer exclusively.
• This manual is merely illustrative content. The manufacturer
reserves the right to change the general, technical and aesthetic
characteristics of its products without prior notice.
1. Product Introduction
P3265_CP407C_V1_RV0.indb 15 20/10/2014 09:45:14

16
2. Front Panel Diagram
2. Front Panel Diagram
1 2 3 4 5 6 7
8 9 10 11
12
1Power/ Mute
1Code switch knob/ EQ
3Number keys
4Play/Pause
5Last track
6Next track
7Mode-switch
8LED screen
9AUX input port
10 U disk port
11 Card slot port
12 Light
2.1. Panel Button Operations
1. Power/Mute 1(POWER/ ):
Short press 1to power it on. Long press 1to power it off. In playing status,short press 1into Mute.
Press it again to resume the volume.
2. Code Switch Knob/ 2(EQ):
Press it to switch among main volume, bass, treble, balance, fader and EQ tunning it to right or left
to adjust accordingly.
3. Numbers / 3(Number button 1 ~ 10 +)
3.1 No MP3 mode or boot pressione 3for selecting the music. For exempla, pression is “1”,
P3265_CP407C_V1_RV0.indb 16 20/10/2014 09:45:17

17
primeira music will you selected. Pression is “1” and “2” em about three seconds, twelfth music
will you selected.
3.2 In radio mode, or boot pressione 3ou for selecting a frequency or channel.Um is selecting digit
number dois em about three seconds, or channel selecting você go, um selecting the number of
three ou four digits, um um to within ~ 875 amu faixa of 1080, will be selecting a frequency você.
Insurance and 3pressione or boot to save posição um uma specified channel.
4. Play/Pause 4(PP/SCAN/►ıı)
4.1 In playing MP3, press 4to pause; then, press it to play again.
4.2 In radio, long press 4to search radio stations automatically; in auto search, 4press to cancel it.
5. Last track / 5(PREV/ )
5.1 In playing MP3, press 5to skip up. Long press it to fast rewind.
5.2 In radio, press 5to skip up to another channel, equivalent to CH- function. If you press 3and
frequency shown on LED screen flickers twice, the frequency will jump 0.1M backwards when you
press 5. Long press 5to search radio stations backwards semi-automatically.
5.3 Long press button 5to go into last folder.
6. Next track / 6( NEXT/ )
6.1 In playing MP3, press 6to skip down. Long press it to fast forward.
6.2 In radio, press 6to skip down to another channel, equivalent to CH+ function. If you press 3
and frequency shown on LED screen flickers twice, the frequency will jump 0.1M forward when you
press 6. Long press 6to search radio stations forward semi-automatically.
6.3 Long press button 6 to go into next folder.
7. Mode-switch / 7(MODE)
Press 7to switch among U disk, CARD, FM and AUX mode.
8. LIGHT / 12
2. Front Panel Diagram
P3265_CP407C_V1_RV0.indb 17 20/10/2014 09:45:17

18
Tap the button to select between “LIH> AUTO> ADJ.”
8.1 In LIH mode, turn the Knob to the left or right to select one of the 7 colors “BU> RED> GN> YE>
WH> TQ> PK” for main buttons.
8.2 In the AUTO mode, turn the knob to the right or left to choose between ON > OFF, while in ON
position, each of the 7 colors of the main buttons appear automatically .
8.3 In ADJ mode, turn the knob to the right or left to choose between ON > OFF. You can adjust the
RGB interface to make new colors for main buttons. While in the ON position, press 12 briefly to
select between ADJ> R> G> B. When R, G or B is selected, turn the knob left or right to select the
relationship of color. In ADJ mode, turn Knob to OFF to exit.
2. Front Panel Diagram
P3265_CP407C_V1_RV0.indb 18 20/10/2014 09:45:17

19
3. Install and Uninstall
The red wire should be connected to the ignition of the vehicle and
not the battery. Connecting this wire directly to the battery is at the
risk of the consumer, freeing the seller and the manufacturer of any
eventualities.
182mm
53mm
part’s list putting the mounting sleeve bend these clown outward for
a tight fit, if necessary.
Fasten the rear bracket
serows and back side
hamess, and fix the
unit well.
Insert key into the set
then pull the set out to
dashboard
1 2 3
This is security installation, please refer to the illustration and detailed step-by-step installation.
3. Install and Uninstall
P3265_CP407C_V1_RV0.indb 19 20/10/2014 09:45:17

20
3.1. Installation
Press the hook lock of the metal case, and insert the metal case into panel board, then push the
device into the metal case until lockup. Don’t install the device in the place of impeding driving or
may hurt passenger by emergency brake.
Caution:
a) Please make sure all of the wires are connected well before
installation. Check the device and all of the wire are fine then you can
power on the device.
b) In order to install the device properly, please use our accessories. If
it needs to drill or have any necessary changes during the installation
process, please contact with the nearby dealer.
3.2. Dismantling
Insert the dismantling key into the key hole of device until the hook lock is open, then get the device
and key out.
3. Install and Uninstall
P3265_CP407C_V1_RV0.indb 20 20/10/2014 09:45:17
