Weka Holzbau 213.2424.40000 User manual

Montage-, Bedienungs- und Wartungsanleitung
Art.-Nr.: 213.2424.40000 213.3030.40000
213.2424.43000 213.3030.43000
213.2424.45000 213.3030.45000
213.2424.46000 213.3030.46000
Stand: 1647

Techn. Änderungen vorbehalten! 2  Copyright HRB 3662
- de -
1. Inhaltsverzeichnis
2. Vorwort
2.1. Allgemeines
2.2. Garantiebestimmungen
2.3. Montagebedingungen
3. Produktbeschreibung
3.1. Allgemeine Funktionen und Anwendungsbereich
3.2. Sicherheits- und Warnhinweise
4. Vorbereitung/Hinweise für die Montage und Nutzung
4.1. Transport und Lagerung
4.2. Verpackung
4.3. Holzschutz
4.4. Das müssen Sie vor dem Aufbau beachten!
4.5. Das müssen Sie während des Aufbaus beachten!
4.6. Werkzeug
4.7. Abkürzungen
5. Gebrauch und Wartung
5.1. Holzschutz
2. Vorwort
2.1. Allgemeines
Sehr geehrte Kundin, sehr geehrter Kunde, danke, dass Sie sich für ein WEKA – Produkt
entschieden haben.
Lesen Sie diese Anleitung vor dem Aufbau bitte vollständig durch, um Montagefehler oder Beschädigungen
zu vermeiden.
WICHTIG: Prüfen Sie bitte sofort anhand der Packliste, ob das WEKA-Produkt vollständig und
unbeschädigt bei Ihnen angekommen ist.
Bitte vernichten Sie die Packliste erst nach Ablauf der Garantiezeit. Diese Liste dient Ihnen zur Kontrolle auf
Vollständigkeit der Einzelteile und ist mit dem Kaufbeleg aufzubewahren. Eventuelle Beanstandungen
können mit Hilfe dieser Liste problemlos behoben werden.
Die Pos.-Nummern der Packliste stimmen nicht mit den Pos.-Nummern folgender Montageanleitung überein.
Geben Sie die Montageanleitung, Packlisten etc. an jeden nachfolgenden Besitzer des Hauses weiter.
Weiterentwicklungen im Sinne des technischen Fortschritts behalten wir uns vor. So können geringfügige
Abweichungen in den Darstellungen entstehen.

Techn. Änderungen vorbehalten! 3  Copyright HRB 3662
1. Inhaltsverzeichnis
2. Vorwort
2.1. Allgemeines
2.2. Garantiebestimmungen
2.3. Montagebedingungen
3. Produktbeschreibung
3.1. Allgemeine Funktionen und Anwendungsbereich
3.2. Sicherheits- und Warnhinweise
4. Vorbereitung/Hinweise für die Montage und Nutzung
4.1. Transport und Lagerung
4.2. Verpackung
4.3. Holzschutz
4.4. Das müssen Sie vor dem Aufbau beachten!
4.5. Das müssen Sie während des Aufbaus beachten!
4.6. Werkzeug
4.7. Abkürzungen
5. Gebrauch und Wartung
5.1. Holzschutz
2. Vorwort
2.1. Allgemeines
Sehr geehrte Kundin, sehr geehrter Kunde, danke, dass Sie sich für ein WEKA – Produkt
entschieden haben.
Lesen Sie diese Anleitung vor dem Aufbau bitte vollständig durch, um Montagefehler oder Beschädigungen
zu vermeiden.
WICHTIG: Prüfen Sie bitte sofort anhand der Packliste, ob das WEKA-Produkt vollständig und
unbeschädigt bei Ihnen angekommen ist.
Bitte vernichten Sie die Packliste erst nach Ablauf der Garantiezeit. Diese Liste dient Ihnen zur Kontrolle auf
Vollständigkeit der Einzelteile und ist mit dem Kaufbeleg aufzubewahren. Eventuelle Beanstandungen
können mit Hilfe dieser Liste problemlos behoben werden.
Die Pos.-Nummern der Packliste stimmen nicht mit den Pos.-Nummern folgender Montageanleitung überein.
Geben Sie die Montageanleitung, Packlisten etc. an jeden nachfolgenden Besitzer des Hauses weiter.
Weiterentwicklungen im Sinne des technischen Fortschritts behalten wir uns vor. So können geringfügige
Abweichungen in den Darstellungen entstehen.
1. Inhaltsverzeichnis
2. Vorwort
2.1. Allgemeines
2.2. Garantiebestimmungen
2.3. Montagebedingungen

Techn. Änderungen vorbehalten! 4  Copyright HRB 3662
3. Produktbeschreibung
3.1. Allgemeine Funktionen und Anwendungsbereich
3.2. Sicherheits- und Warnhinweise
4. Vorbereitung/Hinweise für die Montage und Nutzung
4.1. Transport und Lagerung
4.2. Verpackung
4.3. Holzschutz
4.4. Das müssen Sie vor dem Aufbau beachten!
4.5. Das müssen Sie während des Aufbaus beachten!
4.6. Werkzeug
4.7. Abkürzungen
5. Gebrauch und Wartung
5.1. Holzschutz
2. Vorwort
2.1. Allgemeines
Sehr geehrte Kundin, sehr geehrter Kunde, danke, dass Sie sich für ein WEKA – Produkt
entschieden haben.
Lesen Sie diese Anleitung vor dem Aufbau bitte vollständig durch, um Montagefehler oder Beschädigungen
zu vermeiden.
WICHTIG: Prüfen Sie bitte sofort anhand der Packliste, ob das WEKA-Produkt vollständig und
unbeschädigt bei Ihnen angekommen ist.
Bitte vernichten Sie die Packliste erst nach Ablauf der Garantiezeit. Diese Liste dient Ihnen zur Kontrolle auf
Vollständigkeit der Einzelteile und ist mit dem Kaufbeleg aufzubewahren. Eventuelle Beanstandungen
können mit Hilfe dieser Liste problemlos behoben werden.
Die Pos.-Nummern der Packliste stimmen nicht mit den Pos.-Nummern folgender Montageanleitung überein.
Geben Sie die Montageanleitung, Packlisten etc. an jeden nachfolgenden Besitzer des Hauses weiter.
Weiterentwicklungen im Sinne des technischen Fortschritts behalten wir uns vor. So können geringfügige
Abweichungen in den Darstellungen entstehen.
3.2. Sicherheits- und Warnhinweise
Auswahl des Untergrundes
Der Boden unter dem Haus soll eben, horizontal und gewachsen sein. Befindet sich Ihr Haus der Nähe von
Hanglagen und Unterkellerungen, konsultieren Sie bitte einen örtlichen Baufachmann. Es besteht sonst u.U.
Einsturzgefahr!
Aufgeschüttete Böden müssen verdichtet werden, damit das Haus nicht einsinkt, sonst können Schäden die
Folge sein. Auch eine Grasnabe muss entfernt werden.
Platzbedarf
Der Platzbedarf richtet sich nach der Größe Ihres Hauses. Das Haus muss ständig umlaufend von außen
umgangen und kontrolliert, belüftet und bewittert werden können. Den erforderlichen Platzbedarf sollten Sie
ca. 1,0- 1,5m allseitig größer wählen als Ihr Haus.
Zur Verhütung von Unfällen ist zu vermeiden, dass sich Kinder während der Montage in unmittelbarer Nähe
aufhalten.
Kinder unter 14 Jahren dürfen sich bei der Montage nicht in einem Umkreis von 3 m um die Baustelle
aufhalten.
Es sind die gültigen Arbeitsschutz- und – Unfallverhütungsvorschriften zu beachten. Informieren Sie sich
bitte bei einem Baufachmann.
Das Dach ist nur auf lastverteilenden Bohlen zu betreten.

Techn. Änderungen vorbehalten! 5  Copyright HRB 3662
Wenn Sie am Dach arbeiten, vermeiden Sie Absturzgefahr durch Einhaltung der zur Zeit gültigen
Unfallverhütungsvorschriften (z.B. Gerüstanordnung, Absturzsicherung).
Die erforderlichen Maßnahmen und Einsatzbedingungen stimmen Sie mit einem örtlichen Baufachmann
oder zuständigen Arbeitsschutzbehörde ab. Arbeiten Sie immer mit Helfern!
Wir empfehlen Ihnen, beim Abpacken der losen Holzteile und bei der Montage des Hauses
Sicherheitsschuhe, Arbeitshandschuhe und beim Bohren und Sägen eine Schutzbrille zu tragen.
Wenn in Produktinformationen oder statischen Berechnungen nicht anders ausgewiesen, ist das Dach bei
Schneelasten größer / gleich 0,75kN/m² oder ca. 30cm Schneehöhe zu beräumen.
4. Vorbereitung/Hinweise für Montage und Nutzung
4.1. Transport und Lagerung
Sie erhalten das Produkt auf Paletten gestapelt.
Nach dem Auspacken und der Kontrolle behandeln Sie die Teile wie folgt:
Schützen Sie das Holz vor
stundenlanger,
direkter Sonneneinwirkung Feuchtigkeit Bodenkontakt
Folgen falscher Lagerung sind: - Risse
- Verdrehen und Wölben
- Fäulnis (Befall durch Schädlinge usw.)
Lagern Sie das Holz vor Witterungseinflüssen geschützt und
gewährleisten Sie eine ausreichende Umlüftung!
Holz ist ein Naturprodukt. Verschiedenartige Färbungen, Äste und Rißbildung sind normal und
haben keinen Einfluss auf die Statik.
Durch extreme Witterungseinflüsse, insbesondere nach langen Wärmeperioden, können sich Trockenrisse
bilden. Diese Trockenrisse sind keinesfalls ein Qualitätsmangel, sondern eine natürliche Erscheinung und je
nach Wetterlage können sich diese Risse bis auf ein Minimum wieder verschließen. Darüber hinaus haben
diese Trockenrisse, welche in Längsrichtung des Holzes auftreten, keinen Einfluss auf die Festigkeit und
Belastbarkeit des Materials.

Techn. Änderungen vorbehalten! 6  Copyright HRB 3662
4.2.Verpackung
Verpackungsmaterial nicht einfach wegwerfen! Papier-, Pappe- und Wellpappeverpackungen,
sowie Kunststoffverpackungsteile sollten in die entsprechenden Sammelbehälter gegeben werden.
Bei einigen WEKA - Produkten besteht die Transportpalette aus zwei Bodenbalken, die zur Montage des
Hauses benötigt werden und zwei Distanzhölzern, welche nur als Verpackungsmaterial dienen und
entsorgt werden können. In solchem Fall befindet sich auf der Verpackung des Produktes ein gesonderter
Hinweis.
Holzschutz
Das Produkt besteht aus dem natürlichen Rohstoff Holz. Dies macht regelmäßig ausreichende
Holzschutzmaßnahmen zwingend erforderlich. Für die fachgerechte Holzschutzbehandlung wenden Sie sich
bitte an einen Holzschutzfachmann.
Holzschutzmaßnahmen sind vom Kunden in eigener Verantwortlichkeit durchzuführen. Ohne
vorschriftsmäßigen Holzschutz kann keine Gewährleistung übernommen werden. Bitte beachten Sie auch
die diesbezüglichen Bestimmungen in unseren Garantieerklärungen.
Wenn Sie die Montage durch ein weka-Montageteam vereinbaren, müssen die erforderlichen
Anstricharbeiten vor Beginn der Montage beendet sein.
Wir wünschen Ihnen viel Freude mit Ihrem Holzprodukt.
Das müssen Sie vor dem Aufbau beachten!
Erkundigen Sie sich vor der Montage, ob für den Bau des Blockbohlenhauses die Genehmigung einer
Baubehörde erforderlich ist.
Achten Sie beim Einordnen Ihres Hauses auf dem geplanten Standort insbesondere auf die Lage der vorh.
Elektro- und Wasseranschlüsse/-leitungen.
Vorbereiten des Untergrundes
Nach erfolgtem Höhenausgleich des Geländes, sind die Fundamente höhen- und lagemäßig einzumessen
Fundament
Voraussetzung für die Montage ist ein fachgerecht ausgeführtes, waagerechtes und rechtwinkliges
Fundament. Wir empfehlen ein Plattenfundament. Einen Fundamentplan erhalten Sie bei Ihrem
Fachhändler!
Um aufsteigende Feuchtigkeit zu verhindern, empfehlen wir, zwischen dem Fundament und den
Bodenbalken eine Sperrschicht aus der Verpackungsfolie, Dachpappe o.ä. zu verlegen. Sperrschicht aus
Dachpappe ist nicht im Lieferumfang enthalten.
Um Windschäden zu vermeiden, befestigen Sie die Bodenbalken des Hauses auf dem Fundament. Hierzu
eignen sich im Fachhandel erhältliche Betonanker oder Stahlwinkel und Schwerlastdübel. Die Verankerung
gehört nicht zum Lieferumfang.
Das müssen Sie während des Aufbaus beachten!
Für die Montage des Blockbohlenhauses sind mindestens 2 Personen erforderlich.
Bitte bohren Sie alle Schraubverbindungen vor, um Beschädigungen an den Holzteilen zu vermeiden!
Folgendes Zeichen macht Sie während der Anleitung nochmals darauf aufmerksam:
Die Zwischenräume der Bodenbalken gewährleisten eine notwendige Unterlüftung des Hauses.
Stecken Sie die Wandbohlen – mit der Feder nach oben – zusammen. Gegebenenfalls helfen Sie mit einem
Gummihammer nach, wobei das Montageholz eine Beschädigung der Feder verhindert.
Um die Rechtwinkligkeit zu prüfen, messen Sie die Diagonalen und korrigieren solange, bis Sie gleiche
Werte, erhalten.

Techn. Änderungen vorbehalten! 7  Copyright HRB 3662
Entfernen Sie die beidseitige Schutzfolie von der Kunststoffverglasung der Türflügel und Fenster erst, wenn
das gesamte Haus ausreichend imprägniert wurde.
Bei der Verlegung der Dachschalung ist darauf zu achten, dass die Schalungsbretter nicht zu fest ineinander
gepresst werden. Durch auftretende Feuchtigkeit ist ein späteres Quellen des Holzes unvermeidlich.
Die mitgelieferte Dachpappe dient in erster Linie als vorübergehender Schutz gegen Witterungseinflüsse.
Um einen dauerhaften Schutz zu gewährleisten, empfehlen wir Ihnen die Dacheindeckung nur mit
besandeten Bitumenschindeln. Damit schaffen Sie die Grundlage für eine lange Haltbarkeit und
Widerstandsfähigkeit gegen Witterungseinflüsse. Andernfalls ist mit Schäden an Ihrem WEKA-Produkt zu
rechnen.
Haben Sie sich entschieden, Ihr Haus mit Bitumenschindeln zu decken, empfehlen wir die Verlegung
direkt auf die Dachschalung.
Dabei ist die Folie auf den Bitumenstreifen vor dem Verlegen zu entfernen!
Aufgrund eventueller unterschiedlicher Holzfeuchte und Toleranzen einzelner Bauteile kann es zu
Maßabweichungen besonders im Bereich Giebeldreieck-Seitenwandhöhe kommen,
die während der Montage mit geeigneten Mitteln (z.B. Elektrohobel) angepasst werden müssen.
Die Fenster- und Türscheiben sind zur Gewährleistung einer kompletten Schlagregendichtigkeit unmittelbar
nach der Montage und nach erfolgtem Anstrich mit transparentem Silikon für Fensterbau umlaufend
abzudichten. Silikon ist nicht im Lieferumfang enthalten.
Anderenfalls kann es bei extremen Niederschlägen zu Feuchtigkeit im Innenbereich kommen, was zu
Farbveränderungen und Schädigungen des Holzes führen kann. Für diese Schäden wird dann seitens des
Herstellers keine Haftung übernommen, sie sind weder im Rahmen der Gewährleistung ersatzfähig, noch
von der Herstellergarantie umfasst. Insoweit wird an dieser Stelle noch einmal ausdrücklich auf unsere
Garantiebestimmungen verwiesen.

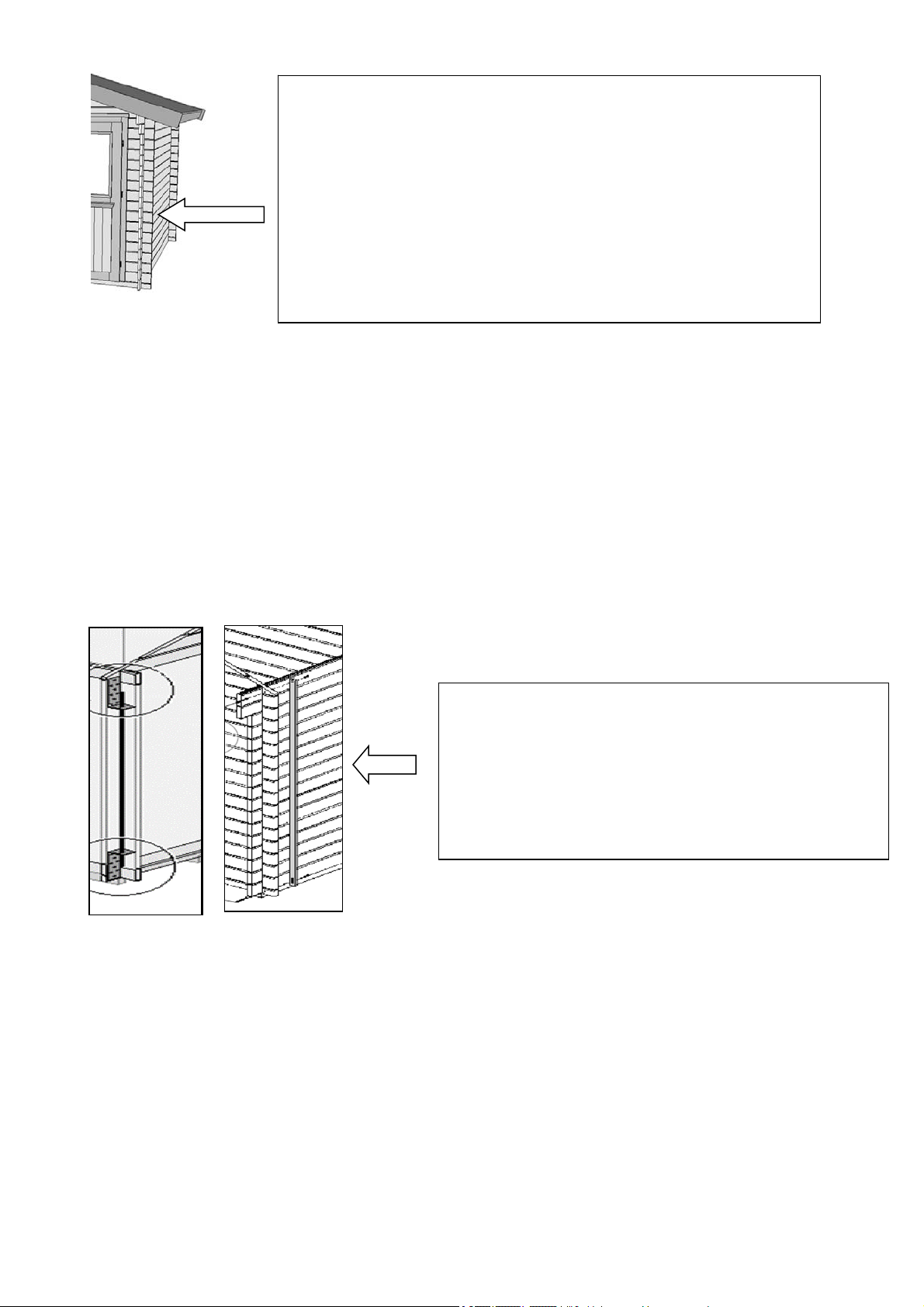

Häuser mit Abbund
Die Wandbohlen sind seitenverkehrt austauschbar. Bei Haustypen mit
außermittiger Türenanordnung können Sie die Tür in die linke als auch in
die rechte Frontwandhälfte einbauen. Die Tür ist stets nach rechts zu
öffnen!
Bei einem asymmetrischen Dach muss sich die Tür unter der Giebelspitze
befinden, um die volle Funktion zu gewährleisten.
Der Spalt zwischen Türrahmenoberkante und Wandbohle ist beabsichtigt.
Im Gegensatz zum Türrahmen kommt es bei den Wandbohlen im Laufe
der Zeit zu einem Setzungsvorgang, der diesen Spalt als Ausgleichszone
notwendig macht. Für einen sauberen Übergang vom Türrahmen zu den
Wandbohlen sorgen die Deckleisten, die am Türrahmen ( auf keinen Fall
an den Wandbohlen) befestigt werden.
Bei Häusern mit einer Windsicherung:
Achten Sie darauf, dass bei solchen Häusern keine starren
Verbindungen der einzelnen Wandbohlen untereinander
erfolgen, z.B. durch das Anbringen eines Regals, eines
Dachrinnen-Fallrohres u.a., damit diese ungehindert arbeiten
können!
Die Windverankerung ist 2x jährlich auf Funktionstüchtigkeit
zu überprüfen.

Techn. Änderungen vorbehalten! 8  Copyright HRB 3662
Die Fenster-/Türscheiben sind zur Gewährleistung einer kompletten Schlagregendichtigkeit unmittelbar nach
der Montage und nach erfolgtem Anstrich mit Silikon-transparent für Fensterbau umlaufend abzudichten.
Anderenfalls kann es bei extremen Niederschlägen zu Leckagen im Innenbereich kommen, was zu
Farbveränderungen und Schädigungen des Holzes führen kann. Für diese Schäden wird dann seitens des
Herstellers keine Haftung übernommen, sie sind weder im Rahmen der Gewährleistung ersatzfähig, noch
von der Herstellergarantie umfasst. Insoweit wird an dieser Stelle noch einmal ausdrücklich auf unsere
Garantiebestimmungen verwiesen.
4.6. Werkzeuge
Folgendes Werkzeug sollten Sie vor Beginn der Montage zurecht gelegt haben:
Abkürzungen
RW = Rückwand
WS = Wandstärke
5. Gebrauch und Wartung
5.1. Holzschutz
Gemäß Verarbeitungshinweise Ihres gewählten Holzschutzes sollten Sie diesen in den vorgeschriebenen
Abständen wiederholen, andernfalls könnten Schädigungen des Holzes auftreten.
Die Außenfläche des Hauses ist besonders im Spritzwasserbereich (ca. 30cm ab Oberkante Gelände)
regelmäßig von Staub und Schmutz zu säubern, um ein gutes Abtrocknen zu gewährleisten.
Wir wünschen Ihnen gutes Gelingen und viel Freude an Ihrem weka-Produkt.

Techn. Änderungen vorbehalten! 9  Copyright HRB 3662
Pos Bild Abmessung
Stück
213.2424.40000 213.3030.40000
50 / 70 / 2378 4 -
50 / 70 / 2978 - 5
50 / 70 / 1415 1 1
50 / 70 / 1404 1 -
50 / 70 / 2004 - 1
50 / 70 / 1892 1 -
50 / 70 / 2469 - 1
28 / 63 / 2350 2 -
28 / 63 / 2950 - 2
28 / 63 / 1385 1 -
28 / 63 / 1985 - 1

Techn. Änderungen vorbehalten! 10  Copyright HRB 3662
Pos Bild Abmessung
Stück
213.2424.40000 213.3030.40000
28 / 63 / 1413 1 -
28 / 63 / 2013 - 1
28 / 63 / 1325 1 1
28 / 121 / 195 32 32
28 / 121 / 274 20 -
28 / 121 / 574 - 20
28 / 121 / 1325 2 2
28 / 121 / 1385 7 -
28 / 121 / 1985 - 7

Techn. Änderungen vorbehalten! 11  Copyright HRB 3662
Pos Bild Abmessung
Stück
213.2424.40000 213.3030.40000
28 / 121 / 1413 17 -
28 / 121 / 2013 - 17
28 / 121 / 2350 42 -
28 / 121 / 2950 - 42
28 / 54 / 2350 2 -
28 / 54 / 2950 - 2
28 / 54 / 2350 1 -
28 / 54 / 2950 - 1
35 / 45 / 990 1 1
15 / 25 / 990 1 1

Techn. Änderungen vorbehalten! 12  Copyright HRB 3662
Pos Bild Abmessung
Stück
213.2424.40000 213.3030.40000
18,5 / 45 / 880 1 1
15 / 25 / 880 1 1
15 / 28 / 1130 2 2
15 / 28 / 1805 2 2
15 / 25 / 2000 9 10
965 x 1810 1 1

Techn. Änderungen vorbehalten! 13  Copyright HRB 3662
Pos Bild Abmessung
Stück
213.2424.40000 213.3030.40000
842 x 1134 1 1
1 1
1 1
1 1
18,5 / 121 / 2320 21 -
18,5 / 121 / 2922 - 26
40 / 40 / 310 1 1

Techn. Änderungen vorbehalten! 14  Copyright HRB 3662
Pos Bild Abmessung
Stück
213.2424.40000 213.3030.40000
40 / 60 / 2230 2 2
40 / 40 / 2290 3 3
18,5 / 70 / 2270 6 6
18,5 / 70 / 2100 4 4
45 / 146 / 200 8 8
45 / 146 / 2322 3 -
45 / 146 / 2922 - 3

Techn. Änderungen vorbehalten! 15  Copyright HRB 3662
Pos Bild Abmessung
Stück
213.2424.40000 213.3030.40000
18,5 / 121 / 2770 25 -
18,5 / 121 / 3378 - 30
15 / 45 / 1775 4 4
28 / 28 / 150 16 16
18,5 / 146 / 2840 3 -
18,5 / 146 / 3560 - 3
18,5 / 96 / 2840 3 -
18,5 / 96 / 3560 - 3
900 x 1274 1 1

Techn. Änderungen vorbehalten! 16  Copyright HRB 3662
Pos Bild Abmessung
Stück
213.2424.40000 213.3030.40000
28 / 60 / 300 4 4
10 m² 1 2
5 m² 1 -
1 1
1 1
WT-T 8,20 x 220 6 6
45 x 137 6 6

Techn. Änderungen vorbehalten! 17  Copyright HRB 3662
Pos Bild Abmessung
Stück
213.2424.40000 213.3030.40000
M8 x 50 12 12
12 12
5,0 x 100 60 60
5,0 x 80 5 5
4,0 x 60 500 500
4,0 x 40 100 100

Techn. Änderungen vorbehalten! 18  Copyright HRB 3662
Pos Bild Abmessung
Stück
213.2424.40000 213.3030.40000
3,5 x 35 140 140
3,5 x 30 35 35
5,0 x 25 110 110
2,2 x 55 950 950
1,6 x 30 30 30
2,0 x 16 500 500

Techn. Änderungen vorbehalten! 19  Copyright HRB 3662
1.
2.
3.

Techn. Änderungen vorbehalten! 20  Copyright HRB 3662
Art.-Nr.: 213.2424…
