Westinghouse LTV-32w4 HDC Instruction Manual

Start Here Comienzo Aquí
Démarre Entière
CONGRATULATIONS on purchasing a Westinghouse high definition LCD TV! This Quick Connect Guide will help you get
started in 3 easy steps. For complete installation, usage instructions, and safety precautions please refer to the User’s Manual.
LTV-32w4 HDC
Westinghouse Digital Electronics
Quick Install Guide
Note: The audio input is shared between Video and S-Video
TYPICAL SETUP
• HD cable or satellite with HDMI
• Game console action using YPbPr
• VCR viewing and editing with Video input
Digital Cable/
Satellite Receiver Good Best
Game Console Good Better Better Best
VCR Good Better Best
YPbPrVideo S-VideoTV
Tuner
VIDEO INPUTS PC INPUTS
VGA
(RGB)
Monitor Best
• Remember to adjust the resolution of your
computer to 1360 x 768 for best performance.
Use the input button on the remote control or keypad
to navigate between the DVD, TV, HDTV, YPbPr 1,
YPbPr 2, HDMI, Video, S-Video or VGA inputs.
MAXIMIZE YOUR LCD TV EXPERIENCE You can attach your LCD TV to a variety of electronic devices
including a digital cable or satellite set top box, a game console, a VCR, or a computer. The chart shows our
recommendations for the best quality picture for these commonly used devices.
© 2005 Westinghouse Digital Electronics, LLC. All rights reserved. Specifications subject to change without
notice. ¼, Westinghouse and You can be sure... if it's Westinghouse are trademarks of Westinghouse Electric
Corporation and are used under license. MA-PS-0117-0601
Customer Service: 866.287.5555 • www.westinghousedigital.com
DID YOU KNOW THAT
YOUR LCD TV ALSO HAS:
• Easy side access to connectors through innovative
spine design
• Front slot loading DVD
CHECK OUT
www.westinghousedigital.com for our:
• Versatile Décor Wall Mounting options
• Décor Frames for LCD TVs with Acoustical Mattes
SAVIEZ-VOUS QUE
VOTRE TV LCD EST AUSSI MUNIE:
• Conception innovante pour faciliter l’accès latéral aux connecteurs
• Le lecteur DVD à ouverture frontale
CONSULTEZ
www.westinghousedigital.com pour nos:
• Options multiples de Montants Muraux Décoratifs
• Cadres de décorations pour les TV LCD avec Caches Acoustiques
¿SABÍA USTED QUE SU TELEVISOR CON
PANTALLA DE CRISTAL LÍQUIDO TAMBIÉN TIENE:
• Fácil acceso lateral a los conectores a través del innovador
diseño espinal
• DVD player con ranura delantera para carga
CONSULTE
www.westinghousedigital.com para ver nuestras:
• Opciones de montaje en pared con versátiles decorados
• Marcos decorativos para televisores con pantalla de cristal
líquido con paneles acústicos
Select your signal source in “Tuner
Source”, and press “Enter” on
“Auto Scan” under the “TV” Menu.
When Auto Scan is completed,
press “Enter” to exit*.
*This process may take several minutes.
AUTO SCAN
3
Connect a terrestrial antenna or
Cable coaxial cable to the “Ant.”
connector.
ANTENNA
1Power on the new LCD TV. Use
the keys on remote control or
side panel buttons to navigate
to the “Tuner Source” under the
“TV” Menu.
CHANNEL SET-UP
2Insert disc into DVD slot
and you are now ready to enjoy
your new Westinghouse high
definition DVD combo LCD TV.
GO!

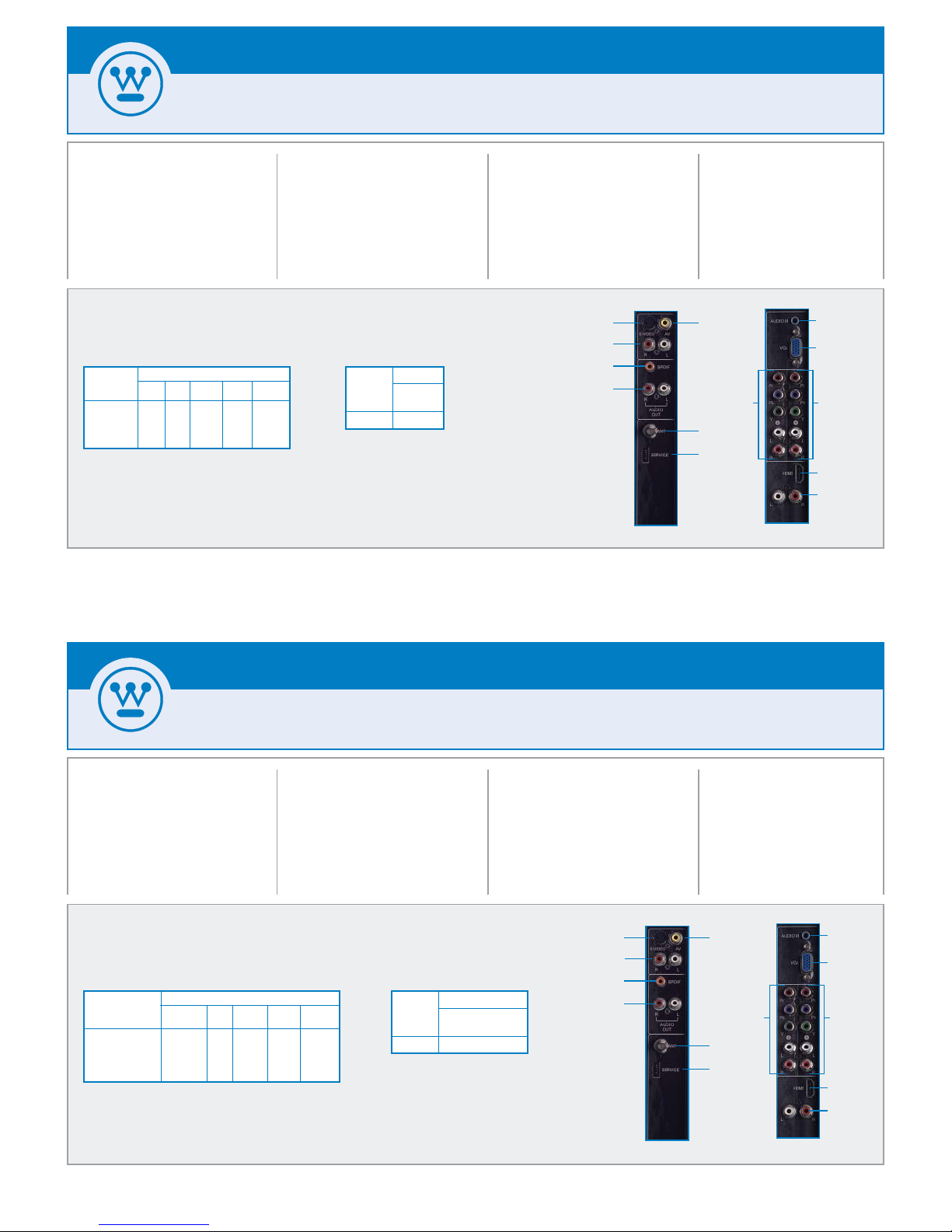

HDMI
VGA Audio Input
VGA
HDMI Input
Video In
S Video/
Video Audio
R/L
S-Video In
SPDIF
Audio Out R/L
Antenna
Service Port
Keypad: Power
& DVD Controls
YPbPr/VGA/
HDMI Inputs Video/S-Video/
Antenna Inputs
YPbPr 1
YPbPr 2
HDMI Audio Input

FELICITATIONS pour votre achat d’une LCD HDTV! Ce Guide de Connexion Rapide vous aidera à démarrer en
trois étapes simples. Pour une installation complète, des instructions d’utilisation, et des précautions de sûreté
veuillez vous rapporter au Guide de l’Utilisateur.
Guide de Connexion Rapide
Remarque : L’entrée audio est partagée entre Vidéo et S-Vidéo
MISE EN PLACE TYPIQUE
• Câble HD ou satellite raccordé à une entrée HDMI
• Console de jeux raccordée à une entrée YPbPr
• Magnétoscope raccordé à l’entrée vidéo pour lecture
et montage vidéo
Décodeur de
câblodistribution
numérique/satellite Bien Meilleur
Console de jeu Bien Mieux Mieux Meilleur
Magnétoscope Bien Mieux Meilleur
YPbPrVidéo S-VidéoTV
Tuner
ENTRÉES VIDÉO ENTRÉES PC
VGA
(RGB)
Moniteur Bien
• Réglez la résolution de l’ordinateur à 1360 x 768
Utilisez la touche d’entrée sur la télécommande ou le
clavier pour naviguer entre les entrées DVD, TV, TVHD,
YPbPr 1, YPbPr 2, HDMI, Vidéo, S-Vidéo ou VGA.
OPTIMISEZ VOTRE EXPERIENCE TV LCD Vous pouvez raccorder votre téléviseur LCD à une
multitude d’appareils électroniques, y compris un boîtier décodeur pour câblodistribution numérique ou
satellite, une console de jeu, un magnétoscope, ou un ordinateur. Le tableau montre nos recommandations
pour une image de qualité supérieure avec ces appareils d’utilisation commune.
© Westinghouse Digital Electronics, L.L.C. Tous droits réservés. Spécifications assujetties à des changements
sans préavis. ¼, Westinghouse et Vous pouvez rester tranquilles…si c’est Westinghouse sont des marques de
Westinghouse Electric Corporation et sont utilisées sous licence. MA-PS-0117-0601
Service Client: 866.287.5555 • www.westinghousedigital.com
HDMI
Sélectionnez votre source audio dans
«Source Syntoniseur», et appuyez sur
«Enter» dans «Auto Balayage» dans le
menu «TV». Lorsque l’auto balayage
est terminé, appuyez sur «Enter» pour
sortir du menu.
*Ce processus peut prendre plusieurs minutes.
AUTO BALAYAGE
3
Après avoir branché le téléviseur,
connecter un câble analogue ou une
antenne télé au connecteur “ANT”.
SYNTONISEUR
1Branchez le lecteur de DVD à
l’entrée du composant YPbPr
(Rouge, Vert, Bleu) et les entrées
des composants audio
correspondants.
LECTEUR DE DVD
2Insérez le disque dans le logement
du DVD. Vous êtes prêt à profiter de
votre nouveau combo DVD et TV LCD
à haute définition Westinghouse.
COMMENCEZ!
¡FELICITACIONES por comprar un televisor con pantalla de cristal líquido listo para captar transmisiones de televisión de alta
definición! Esta Guía de Conexión Rápida le va a ayudar a conectarlo en tres sencillos pasos. Para ver las instrucciones completas
de instalación y de uso, así como las precauciones de seguridad, por favor consulte el Manual del Usuario.
Guía De Conexión Rápida
Nota: La entrada de audio se comparte entre el Video y el S-Video
AJUSTE TÍPICO
• Cable o satélite de alta definición con HDMI
• Acción de consola de juegos que usa YPbPr
• Visualización y editado de VCR con entrada de Video
Cable digital/
receptor de satélite Buena Excelente
Consola de
juegos de video Buena Mejor Mejor Excelente
VCR Buena Mejor Excelente
YPbPrAV Video-SSintonizador
de TV
ENTRADAS DE VIDEO ENTRADAS DE PC
VGA
(RGB)
Monitor Bueno
• Fije la resolución de la computadora a 1360 x 768
Use el botón de entrada del control remoto o el teclado para
navegar entre las entradas de DVD, TV, TV de alta definición,
YPbPr 1, YPbPr 2, HDMI, Video, S-Video o VGA.
DISFRUTE AL MÁXIMO SU TELEVISOR DE PANTALLA DE CRISTAL LÍQUIDO Usted podrá conectar su
televisor de pantalla de cristal líquido a una variedad de dispositivos electrónicos, incluyendo un decodificador de cable digital o
de televisión por satélite, una consola de juegos de video, una videograbadora, o una computadora. En la tabla le presentamos
nuestras recomendaciones para obtener la máxima calidad de imagen al usar estos dispositivos de uso general.
© 2005. Westinghouse Digital Electronics, LLC. Todos los derechos reservados. Especificaciones sujetas a cambio
sin previo aviso. El símbolo de la ¼, Westinghouse, y Puede Estar Seguro... si es Westinghouse son marcas comer-
ciales propiedad de Westinghouse Electric Corporation y se usan bajo licencia. MA-PS-0117-0601
Servicio al Cliente: 866.287.5555 • www.westinghousedigital.com
HDMI
Seleccione su fuente de señal en
“Fuente de Sintonizador,” y apriete
“Entrar” en “Autoexploración” bajo
el Menú de “TV.” Cuando se haya
completado la Autoexploración, apriete
“Entrar” para salir.*
*Puede que este proceso tarde varios minutos.
AUTOEXPLORACIÓN
3
Después de enchufar la televisión,
conecte un cable análogo o la antena
del televisor con el conectador “ANT”.
SINTONIZADOR
1Conecte un reproductor de
DVD´s a la entrada de compo-
nente YPbPr (rojo, verde, azul) y
las correspondientes entradas
del componente de audio.
REPRODUCTOR DE DVD'S
2Inserte el disco en la ranura de DVDs
y estará listo ahora para disfrutar de
su nuevo Televisor Westinghouse de
Pantalla de Cristal Líquido de alta
definición de combinación de DVDs.
¡LISTO!
Entrée Audio VGA
VGA
Entrée HDMI
Entrée Video
Entrée Audio
Droite S-Vidéo/AV
Entrée S-Video
SPDIF
Sortie Audio G/D
Antenne
Service le
port
YPbPr 1
(Composant)
YPbPr 2
(Composant)
Entrée Audio HDMI
Entrada de
Audio VGA
VGA
Entrada HDMI
Entrada de
Video
S Video/AV
Entrada dere-
cha de audio
Entrada de
Video S
SPDIF
Salida I/D de
Audio
Antena
Puerto de
Servicio
YPbPr 1
(Componente)
YPbPr 2
(Componente)
HDMI Entrada
de Audio
