Wi D Pen Nano Pro User manual

Presa alimentazione
Led RGB
Pulsante
Connettore XLR 3/5 poli
MANUALE DI INSTALLAZIONE ED USO
I
Wireless DMX 512 RECEIVER
!

I
Inserire fino in fondo il connettore dell’alimentatore nella presa di ali-
mentazione Per disinserirlo è sufficiente estrarlo dolcemente.
ATTENZIONE: Non usare mai alimentatori diversi da quello fornito,
potrebbero verificarsi seri danni alla circuitazione interna.
L’alimentatore fornito è del tipo a spina, è sufficiente inserirlo nella
presa elettrica.
Appena acceso Wi D Pen, il led indica per tre secondi il suo stato (rosso
verde o blu), nel caso ciò non si verifichi, controllare la presenza di ten-
sione nella presa elettrica, il collegamento alimentatore-ricevitore e ali-
mentatore-presa elettrica.
Nel caso il problema continuasse consultare il rivenditore.
E’ possibile alimentare il Wi D Pen direttamente dalla macchi-
na ad esso collegata eliminando l’uso del proprio alimentatore.
Portare un filo dal +5V della scheda elettronica al pin 4 del
connettore a 5 poli
Se il proiettore ha il logo basta collegare
Wi D Pen senza alimentatore.
PPeerrssppeeggnneerreeooaacccceennddeerreeiillllaammppeeggggiiooddeelllleeddooggnnii1100sseeccoonnddii,,
premere il pulsante cinque volte.
PPeerrvviissuuaalliizzzzaarreelloossttaattooddiirriicceezziioonnee,,premere il pulsante una volta,
il led visualizza lo stato per due secondi.
PPeerrccaanncceellllaarreeiillPPaaiirriinngg,,premere il pulsante per più di 5 secondi,
il led lampeggia in modo alternato Rosso/Verde/Blu.
Lampeggio lento : Ricezione OOKK, assenza di segnale DDMMXX551122..
Lampeggio veloce : Autoricerca canale.
Acceso fisso, poi lampeggio ogni 10 secondi : Ricezione DDMMXX551122OOKK..
Lampeggio alternato Rosso/Verde/Blu: Assenza di Pairing.
Wi D Pen funziona solo dopo aver effettuato l’operazione di PAIRING.
Fare riferimento al manuale d’uso del trasmettitore Wi DMX associato
1.1 CONNESSIONE INGRESSO DI ALIMENTAZIONE
1.2 CONNESSIONE DELL’ALIMENTATORE ALLA RETE ELETTRICA
1.5 USO DEL PULSANTE
1.3 ALIMENTAZIONE DEL Wi D Pen DAL PROIETTORE
1.4 STATO DEL LED
15
+ 5V fig 1
3
42

Tutti i diritti sono riservati e questo documento non può essere copiato, fotocopiato, riprodotto per
intero o in parte senza il consenso scritto della CCOODDEEMMMMUUSSIICCSS..rr..ll.
Non si assume alcuna responsabilità per eventuali inesattezze o errori.
La CCOODDEEMMMMUUSSIICCSS..rr..ll.si riserva il diritto di apportare senza preavviso cambiamenti, modifiche estetiche o
funzionali al prodotto.
La CCOODDEEMMMMUUSSIICCSS..rr..ll..non assume alcuna responsabilità sull’uso o sull’applicazione di questo prodotto.
I
CODEM MUSIC S.r.l. - Via G.Pierini, 13 - 61122 PESARO - ITALY
Tel. [phone] - Fax [phone]
http://www.wi-dmx.com - E-mail: [email protected]
Caratteristiche tecniche segnale:
Tipo di segnale di uscita: DMX 512/1990
Connettore di uscita: Cannon 3 poli/5 poli femmina
Caratteristiche tecniche Radio:
Banda di frequeza: 2,4 GHz - 2,483 GHz (ISM)
N° canali utilizzati: 20
Condizioni climatiche di utilizzo:
Umidità: 35% ÷ 80%
Temperatura:
-5 ÷ +50 °C
Alimentazione:
Tensione / corrente: 5 Vdc / 650 mA
Dimensioni e peso:
Dimensioni (L x H x P) / Peso: 22 x 22 x 83 mm / 45 g
CARATTERISTICHE TECNICHE Wi D PEN NANOPRO
I

Power input
RGB led
button
XLR Connector 3/5 pole
USER’S MANUAL
GB
Wireless DMX 512 RECEIVER
!

GB
Insert the ac-adapter jack completly in the power input
To disconnect it, extract gently.
ATTENTION: do not use ac-adapter different from the one supplied,
it could cause serious damages at the internal circuitation.
The supplied ac-adapter has a plug, therefore you should only plug it
in the socket.
When Wi D Pen is powered , the led indicate for three seconds its state (rreedd
ggrreeeennoorrbblluuee), if this condition is not true, please check if there is power in the
electric socket or check the connection between ac-adapter/receiver and ac-
adapter/electric socket.
If the problem persist, please consult your dealer.

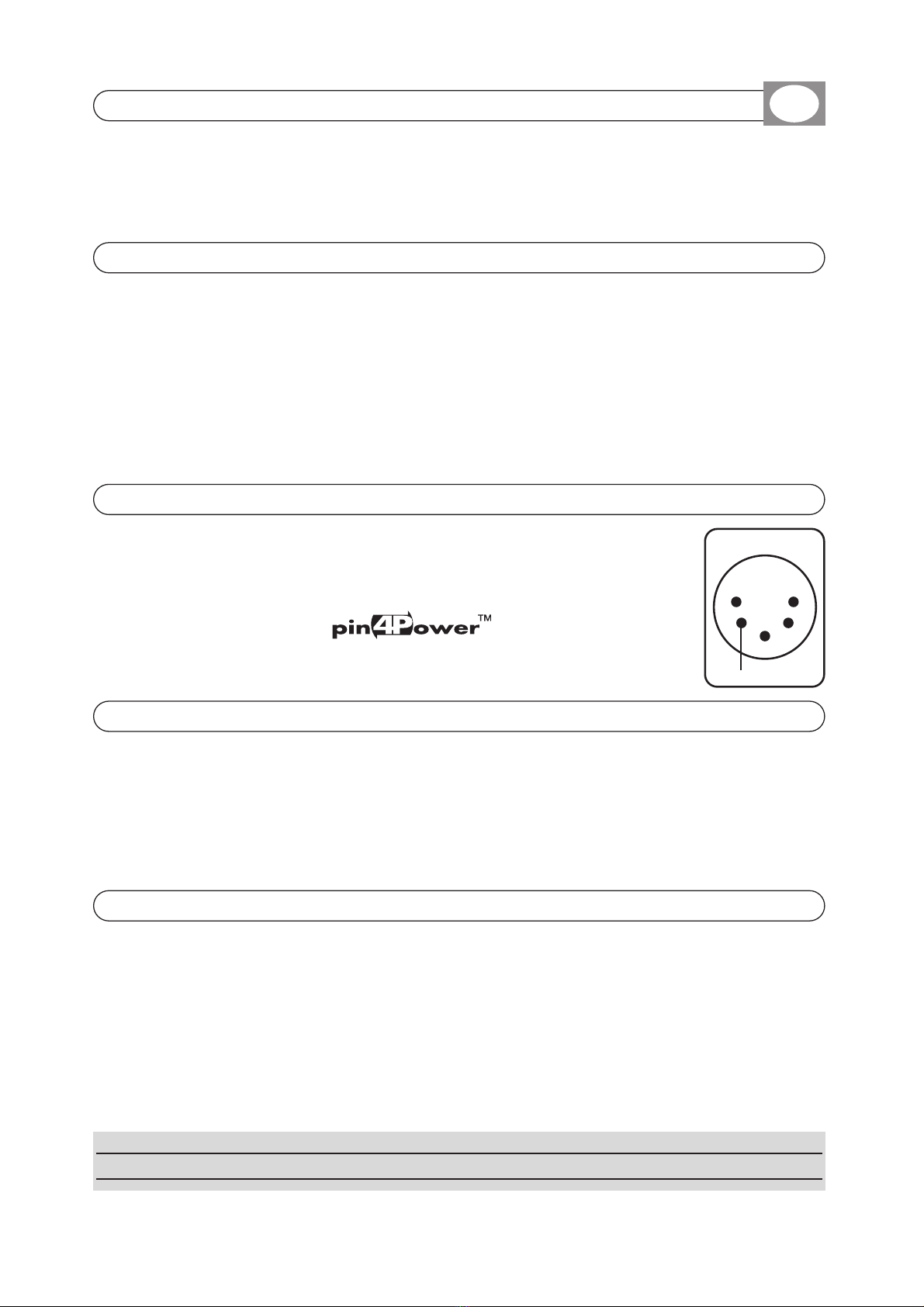

To supply WWiiDDPPeennfrom the projector you must provide a vol-
tage between +5Vdc and 8Vdc (200 mA) to pin 4 of the DMX
input XLR connector (see fig.1).
If the projector has the
logo, just connect
WWiiDDPPeennwithout ac adapter.
TToottuurrnnoonn//oofffftthheelleeddbblliinnkkiinnggeevveerryy1100sseeccoonnddss,,
press the button 5 times.
TToovviissuuaalliizzeetthheessttaatteeoofftthheerreecceeiivveerr,,press the button once,
the led visualizes the state for two seconds.
TToo
ddeelleetteePPaaiirriinngg,,press the button for more than five seconds,
the led starts blinking Red/Green/Blue.
Slow blinking: Receiver OOKK, no DDMMXX551122signal.
Fast blinking: Channel research.
Switched on, then blinking every 10 seconds: DDMMXX551122signal OOKK.
Red/Green/Blue alternate blinking: No Pairing.
Wi D Pen will work only after the PAIRING operation is executed.
Refer to Wi DMX associated transmitter user’s manual.
1.1 INPUT CONNECTION FOR POWER SUPPLY
1.2 CONNECTION OF THE AC-ADAPTER TO THE ELECTRIC SYSTEM
1.5 USE OF THE BUTTON
1.3 POWER SUPPLY FOR WI D Pen FROM THE PROJECTOR
1.4 LED FUNCTION
15
+ 5V fig 1
3
42

All rights reserved. No parts of this document can be copied, photocopied or reproduced
without the prior written permission of the CCOODDEEMMMMUUSSIICCss..rr..ll..
No responibility is taken for possible inaccuracies or mistakes.
The CCOODDEEMMMMUUSSIICCss..rr..ll..reserves the right to make any alterations or aesthetics changes of this
product that seem necessary at any time and for whatever reason.
The CCOODDEEMMMMUUSSIICCss..rr..ll..takes no responsibility for the use or for the application of this product.
GB
CODEM MUSIC S.r.l. - Via G.Pierini, 13 - 61122 PESARO - ITALY
Tel. [phone] - Fax [phone]
http://www.wi-dmx.com - E-mail: [email protected]
Technical features: Signal
Output signal: DMX512/ 1990
Output connector: 3/5-pin cannon connector female
Technical features: Radio
Frequency range: 2,4 GHz - 2,483 GHz (ISM)
Number of channels: 20
Climatic condition for the use
Humidity: 35%
÷ 80%
Temperature: -5 ÷ +50 °C
Power supply
Voltage/current: 5 Vdc / 650 mA
Dimensions and weight
Dimension (W x L x H) / Weight: 22 x 83 x 22 mm / 45 g
Wi D PEN NANOPRO TECHNICAL FEATURES
GB
