Zanussi ZWS624B4S User manual

GETTING
STARTED?
EASY.
User Manual
ZWS624B4S
ZH 用户手册 2
洗衣机
EN User Manual 24
Washing Machine

造訪我們的網站可以：
獲得使用建議、手冊、故障解決方案、服務和維修資訊：
www.zanussi.com/support
安全資訊
請務必依據提供的指示操作本機，否則會發生安全事件。請在安
裝和使用本機之前，仔細閱讀所提供的指示。對於安裝和使用錯
誤所造成的人身傷害或損害，製造商概不負責。務必將說明書擺
放在安全可觸及的地方，以便將來參考。
青少年和易受傷者的安全
•未滿 8 歲的青少年不得使用本機。8 歲 (含) 以上之青少年、身
體官能或心智能力衰退者，或是經驗與使用知識缺乏者，在負
責其安全的人員在旁看護或指示本機的使用方法，並讓他們了
解可能之危險的情況下，方可使用本機。
•除非監護人持續在旁監看，否則青少年、身體官能或心智能力
衰退者應遠離本機。
•請勿讓青少年將本機器成玩具。
•將洗衣劑放在青少年不易觸及的地方。
•打開機門時，請讓青少年和寵物遠離這部機器。
•體格、感官或精神能力不健全，或者是缺少經驗和知識的青少
年和人士不得清潔和維護本機。
一般安全需知
•本機僅供一般家庭使用。
•請勿變更本機的規格。
•本機衣物量上限為 6 kg。請勿超過每個程序的衣物量上限（請
參閱「程序」章節）。
•插座連接處進水點的操作水壓必須介於 0.5 巴 (0.05 兆帕) 和
8 巴 (0.8 兆帕)。
•底座的通風開口絕對不能被地毯、地墊或任何地板的遮蓋物堵
塞。
•請使用隨附的新軟管組件，或是「授權服務中心」所提供的新
軟管組件來連接本機和主水管。
•嚴禁重覆使用老舊的軟管組件。
2

•如果主電源線已損壞，則必須由製造商、其維修代理商或類似
的合格人員更換，以避免發生觸電危險。
•在進行任何保養前，請先停止本機，並從電源插座將電源插頭
拔下。
•請勿使用高壓噴霧和/或蒸氣清潔機器。
•以濕布清潔本機。僅限使用中性清潔劑。請勿使用研磨性產
品、研磨性清潔抹布、溶劑或金屬物體。
安全說明
安裝
安裝必須符合相關國家規範。
• 拆除所有包裝和搬運用螺栓，包含具有塑膠套筒
的橡膠刷。
• 將搬運用螺栓存放在安全的場所。將來如果要
移動本機，必須將滾筒上鎖以避免內部損傷。
• 移動本機時務必小心，因為器具很重。請務必使
用安全手套，並穿上有包覆性的鞋子。
• 請按照本機隨附的安裝指示進行安裝。
• 本機若受損，請勿安裝或使用。
• 請勿在溫度低於 0°C，或在會暴露於風雨的環境
中安裝或使用本機。
• 安裝本機的地面必須是平穩、防熱且乾淨的。
• 務必讓本機與地板間可流通空氣。
• 將本機安裝至固定位置後，請利用水平儀檢查其
是否保持水平狀態。如果不是，請視情況將機腳
予以調整。
• 請勿將本機直接安裝在地板排水系統上。
• 請勿對本機使用噴灑水分，而且不要讓本機暴露
在過量濕度中。
• 請勿將本機安裝在機門無法完全打開的位置。
• 請勿將關閉容器置於本機下方以承接可能的漏
水。請與「授權服務中心」聯絡，確認哪些是可
以使用的配件。
電氣連接
警告! 可能會導致火災和觸電危險。
• 本機必須接地。
• 一律使用已正確安裝的防震插座。
• 確定銘牌上的參數與主電源電功率額定值相容。
• 請勿使用多插頭轉接插座和延長線。
• 請確認本機的電源插頭和電線不會遭到損壞。
若需要更換電源線，應該交由我們的授權服務中
心執行。
• 只有在安裝結束時才能將電源插頭接上電源插
座。請確認於安裝之後，電源插頭位於伸手可及
之處。
• 如果雙手潮濕，請勿接觸電源線或電源插座。
• 請勿以拉扯電源線的方式拔掉本機電源線。請
一律從電源插頭處拔下。
• 本機配有 13 安培的電源插頭。如果必須更換
電源插頭的保險絲，請使用 13 安培 ASTA (BS
1362) 的保險絲。
水源連接
• 切勿損壞水管。
• 將本機連上全新管線、久未使用曾進行維修的管
線，或裝配新裝置 (水表等) 之前，請讓水完全
流乾與潔淨。
• 確保使用本機期間和初次使用之後沒有明顯的
漏水問題。
• 若進水軟管太過短，請勿使用延長管。和授權服
務中心聯絡更換進水軟管。
• 拆除本機包裝時，可看見水從排水軟管流出。這
是因為已在原廠對本機進行水流測試。
• 排水軟管最多可延長至 400 公分。授權通知服
務中心更換其他排水軟管與延長軟管。
• 請確認於安裝之後，水龍頭位於伸手可及之處。
使用方式
警告! 受傷、觸電、失火、燙傷或對本
機造成損壞的風險。
• 請遵守洗衣劑包裝的安全說明。
• 請勿將易燃產品或沾染可燃產品的物品放在本
機內部、附近或上方。
• 請勿清洗因為油脂或任何其他油膩物質而嚴重
髒污的衣物。這可能毀損洗衣機的橡膠零件。
先用手預先清洗衣物，然後再將之放入洗衣機。
• 洗衣程序運作時切勿碰觸機門玻璃。玻璃可能
極高溫。
• 請確定已取下要洗衣物上的所有金屬物件。
服務中心
• 聯絡「授權服務中心」以修復本機。
• 請只使用原廠備用零件。
3

廢棄處理
警告! 受傷或窒息的風險。
• 拔除本機的主電源線和水源。
• 剪斷本機附近的主電源線並丟棄。
• 移除機門門閂，以防止兒童或寵物被關在滾筒
內。
• 丟棄本機時，需依據當地廢棄電氣與電子設備
(WEEE) 的棄置規定。
安裝說明
警告! 請參閱「安全性」一章。
拆除包裝
1. 卸除外部薄膜。如有必要可使用美工刀。
2. 移除紙盒頂端和聚苯乙烯包裝材料。
3. 打開機門。將所有衣物自滾筒內取出。
Montageanweisung
Achtung!LesenSievorBeginnderInstallationdie
SicherheitshinweiseinderGebrauchsanweisung.
InstallationInstruction
Warning!
thesafetyinformationintheUserManual.
Montageanweisung
Achtung!LesenSievorBeginnderInstallationdie
SicherheitshinweiseinderGebrauchsanweisung.
InstallationInstruction
Warning!
thesafetyinformationintheUserManual.
Montageanweisung
Achtung!LesenSievorBeginnderInstallationdie
SicherheitshinweiseinderGebrauchsanweisung.
InstallationInstruction
Warning!
thesafetyinformationintheUserManual.
Montageanweisung
Achtung!LesenSievorBeginnderInstallationdie
SicherheitshinweiseinderGebrauchsanweisung.
InstallationInstruction
Warning!
thesafetyinformationintheUserManual.
4. 在本機後方放置其中一個聚苯乙烯包裝元件於
地板上。小心地將本機的後背放置在地上。
5. 拆除底部聚苯乙烯保護膜。
1
2
6. 將本機重新放回直立位置。取下電源線和排水
軟管。
警告! 可看見水從排水軟管流出。
這是因為洗衣機已在原廠進行過
測試。
4

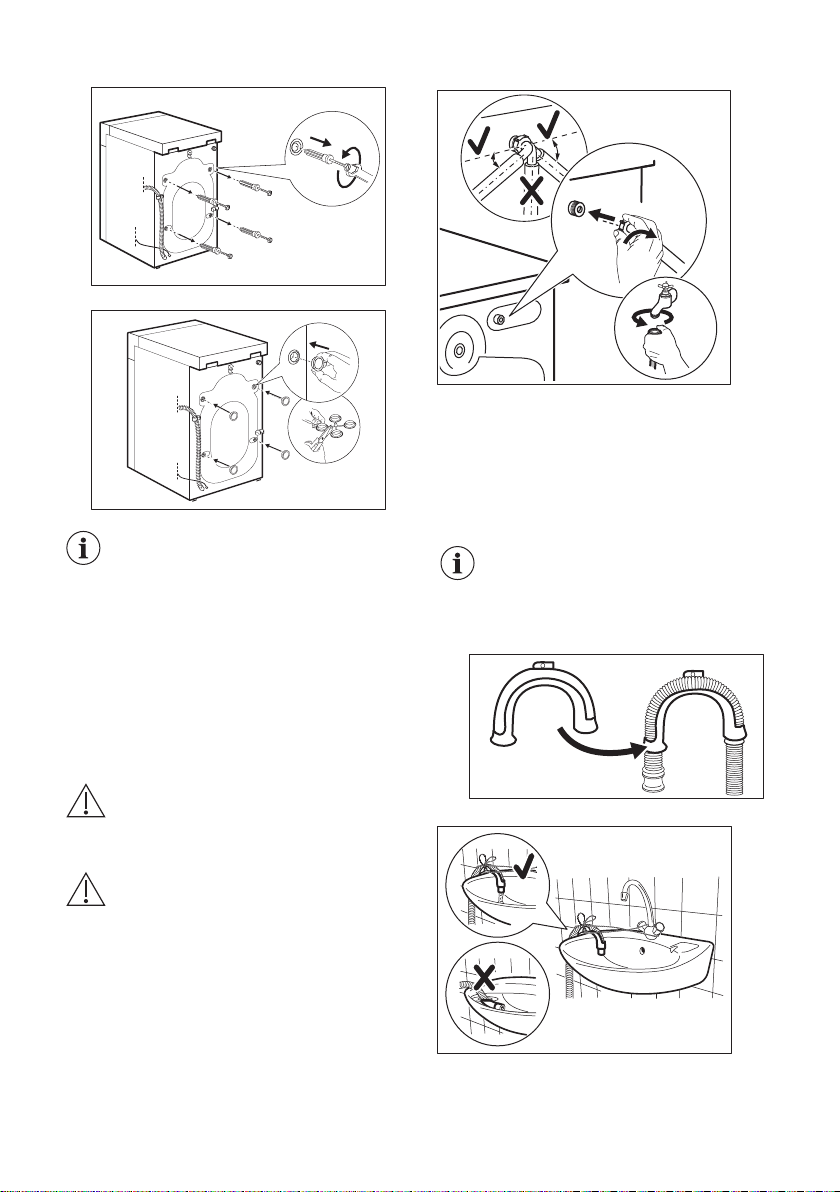

7. 拆下四顆運輸用螺栓，然後拉出塑料墊片。
1
2
8. 將使用者手冊包中隨附的橡膠蓋放入孔洞中。
建議您保存包裝及搬運螺絲以便於運
輸本機。
安裝資訊
定位與平衡調節
正確調整本機，以防止本機在運行時發生振動、噪
音和移動。
1. 在平坦的硬地板上安裝本機。本機必須調平且
保持穩定。確保本機不接觸牆壁或其他設備，並且
本機下方有空氣循環。
2. 鬆開或鎖緊機腳以調整高度。所有的機腳必須
牢牢地靠在地板上。
警告! 請勿將紙盒、木材或同質材料放
在本機機腳下方調整高度。
進水軟管
警告 確認軟管沒有任何損傷，接頭處
沒有任何洩漏。若進水軟管太過短，
請
勿使用延長管。請聯絡服務中心更換
進水軟管。
1. 將進水軟管連接到本機背面。
20º20º
45º45º
2. 依據水龍頭的位置，將之放在左側或右側。確定
進水軟管不是位於垂直位置。
3. 如有需要，鬆開環形螺帽以將其固定在正確位
置。
4. 使用 3/4'' 吋管線將進水軟管連接至冷水龍頭。
排水
排水軟管高度必須在 60 公分以上、100 公分以下。
排水軟管可以延伸至 400 cm。請聯
絡授權服務中心，
取得更多排水軟管與
延長部分。

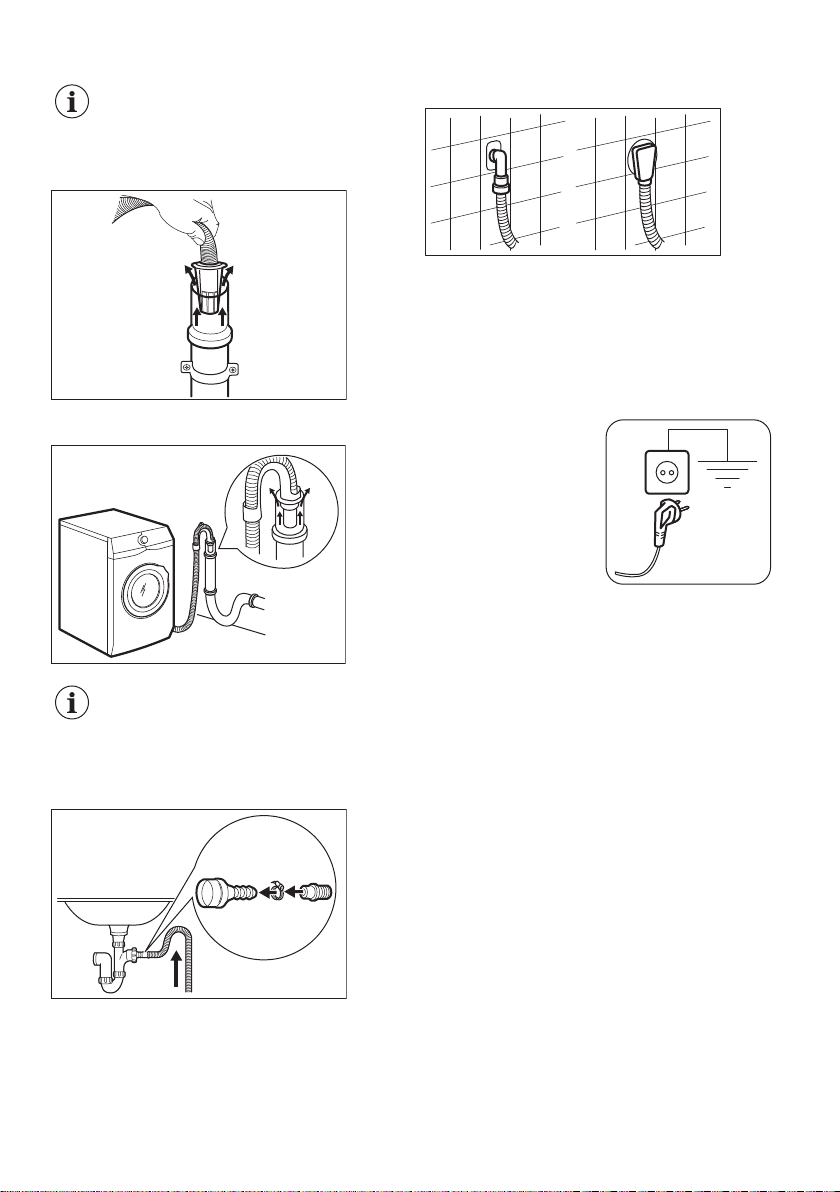

可透過不同方法連接排水軟管：
1. 將排水軟管彎成 U 型，
然後將之圍繞塑膠軟管導
軌。
2. 在水槽邊緣處 - 將導軌固定在水龍頭或牆壁。
5

當本機排水且排水軟管末端未浸入水
中時，確保塑料導軌不能移動。這可能
導致髒水回流至本機。
3. 如果排水軟管的末端看起來像這樣 (請參閱圖
片)，您可以直接將此插入儲水塔。
4. 若要將管道固定在通氣孔 - 將排水軟管直接插
入排水管道中。請參閱圖例。
排水軟管的末端必須保持通風，即排水
管道的內徑 (最小 38 公釐 - 最小 1.5
吋) 必須大於排水軟管的外徑。
5. 如果沒有橡膠軟管導軌，則連接至排水龍頭 - 將
排水軟管放入排水龍頭中，然後用扣夾鎖緊。請參
閱圖例。
請確定
排水軟管形成環路，以避免塵粒從水槽進入本機。
6. 將軟管直接放入房間牆壁內部的排水軟管，並以
扣夾固定。
電氣連接
在安裝結束時，您可以將電源插頭連接到電源插
座。
銘牌和「技術資料」一章指示必要的電功率額定
值。請確定與主電源相容。
請檢查您的家用電氣安裝是否可承受所需的最大
負載，並且考慮任何使用中的其他電器。
將設備連接到接地插座。
安裝設備後，必須易於接拔電源線。
有關安裝此設備所需的任何電氣工作，請聯絡我們
的授權服務中心。
針對不遵守上述安全預防措施而造成的損壞或傷
害，製造商概不負責。
6

產品說明
本機概述
1 2 3 9
5
6
7
4
10
8
11
12
1操作台
2洗衣劑分配器
3控制板
4機門手把
5銘牌
6排水泵過濾器
7調整本機高度的機腳
8排水軟管
9進水軟管連接
10 電源纜線
11 搬運用螺栓
12 軟管支撐
00000000
00A
Mod. xxxxxxxxx
000V ~ 00Hz 0000 W
910000000 00
A
B
C
Prod.No.
D
銘牌上顯示機型名稱 (A)、產品編號 (B)、電功率額定
值 (C) 和序號 (D)。
控制面板
特殊功能
全新的洗衣機符合低水量、耗電量和洗衣劑使用
量，且兼顧布料處理之有效衣物處理的所有現代要
求。
AutoAdjust System 會根據滾筒中的衣物量自動
調整程序的工作時長，盡可能在最短的時間內達到
最佳的洗衣結果。如需更多詳細資訊，請參閱
「AutoAdjust 衣物量偵測」段落。
7

控制面板說明
1 2 3 4
910
7
6
8
5
1設定程序旋鈕
2Spin 減少觸控板
3Temp 觸控板
4顯示項目
5Prewash 觸控板
6Delay Start 觸控板
7Extra Rinse 觸控板
8Easy Iron 觸控板
9Start/Pause 觸控板
10 FlexiTime
顯示器
A B
E D
C
A. 時間區域：
•程序時間。
• 警告代碼。請參閱「疑難排解」一章以取得
其說明。
• FlexiTime 的等級。
B. 預約啟動指示燈。
C. 兒童安全鎖指示燈。
D. 門鎖指示燈：
•亮起時，您無法打開機門。
• 熄滅時，您可以打開機門。
• 閃爍時，您無法打開機門。等待幾分鐘，直
到指示燈熄滅為止。
E. 清洗階段指示燈。
•：清洗階段
•：沖洗階段
• ：脫水階段
8

程序
程序表
程序
預設溫度
溫度範圍
參考脫水轉速
脫水轉速範圍最大洗衣量程序說明 (衣物類型和髒污程度)
棉質
40°C
90°C - 冷洗
1200 rpm
(1200- 400)
rpm
6 kg 白色和有色棉質衣物。一般嚴重或輕微髒污的
衣物。
棉質節能1)
40°C
60°C - 40°C
1200 rpm
(1200- 400)
rpm
6 kg 白色和不易褪色的棉質衣物。一般髒污的衣
物。耗電量減少，且清洗程序的時間延長，以
確保理想的清洗結果。
合成
40°C
60°C - 冷洗
1200 rpm
(1200- 400)
rpm
3 kg 合成纖維或混合布料衣物。一般髒污的衣物。
纖柔
40°C
40°C - 冷洗
1200 rpm
(1200
-400)rpm
1 kg 質地纖細的衣物，如丙烯酸纖維、黏膠纖維及
混合布料需要溫和清洗。一般或輕微髒污的衣
物。
羊毛
40°C
40°C - 冷洗
1200 rpm
(1200- 400)
rpm
1 kg
1200 rpm
附有「手洗」處理符號之機洗毛織物、手洗毛
織物和其他衣物 2)。
羊毛
40°C
60°C - 冷洗
1200 rpm
(1200- 400 )
rpm
6 kg 粗斜牛仔和針織衫。也適用於深色衣物。
過水
冷洗
1200 rpm
(1200- 400)
rpm
6 kg 沖洗衣物和脫水。所有衣物，除了羊毛和非常
纖細的衣物。根據衣物種類而降低脫水轉速。
脫水/排水
冷洗
1200 rpm
(1200- 400 )
rpm
/ 免脫水
6 kg 將滾筒內的水排乾。所有衣物。
內衣
40°C
40°C - 冷洗
800 rpm
(800- 400 )
rpm
1 kg 纖細衣物專用的特殊程序，如女用內衣、胸
罩、內衣。
絲
30°C
800 rpm
(800- 400)
rpm
0,5 kg 適合絲織品及混合合成纖維衣物的特殊程序。
窗簾
40°C
40°C - 冷洗
800 rpm
(800- 400)
rpm
1 kg 窗簾專用的特殊程序。預洗階段會自動啟
動。3)
羽絨被
40°C
60°C - 30°C
800 rpm
(800- 400)
rpm
2 kg 適合單件合成纖維毛毯、羽絨、床單等的特殊
程序。
9

程序
預設溫度
溫度範圍
參考脫水轉速
脫水轉速範圍最大洗衣量程序說明 (衣物類型和髒污程度)
清新
30°C
800 rpm
(800- 400)
rpm
2 kg 合成和質地纖細的衣物。輕微髒污的衣物或欲
清新的衣物。
快洗
30°C
800 rpm
(800- 400)
rpm
1 kg 合成纖維和混合布料衣物。輕度髒污衣物與欲
清新的衣物。
1) 此程序為 60 °C 和衣物量為 6 kg，是能源標籤上輸入之資料的參考程序，並符合 IEC 60456。
2) 此程序期間，滾筒會緩慢旋轉，以確保能輕柔地洗滌。這可能看起來像是滾筒並未旋轉或未適當旋
轉，但這對此程序而言是正常的。
3) 請勿將任何洗衣劑用在預洗階段，只以清水過水。
程序選項相容性
程序預洗 預約 易燙洗 額外
過水 時間調節
棉質 ■ ■ ■ ■ ■ ■ ■ ■
棉質節能 ■ ■ ■ ■ ■ ■ ■
合成 ■ ■ ■ ■ ■ ■ ■ ■
纖柔 ■ ■ ■ ■ ■ ■ ■
羊毛 ■ ■ ■ ■
羊毛 ■ ■ ■ ■ ■ ■
過水 ■ ■ ■ ■
脫水/排水 ■ ■
內衣 ■ ■ ■ ■
絲■ ■ ■
窗簾 ■ ■ ■ ■ ■ ■
羽絨被 ■ ■
清新洗 ■ ■ ■
快洗 ■ ■ ■
10
