A&E BT-830-SKR User manual

INSTALLATION GUIDE
GUIDE D’INSTALLATION
GUÍA PARA INSTALACIÓN
CLAWFOOT BATHTUB
BAIGNOIRE SUR PATTES
BAÑERA CON PATA ESTILO GARRA
A
&EBath &Shower
Bain et Douche
BT-830-SKR

POUR COMMENCER PARA COMENZARTO GET STARTED
This manual covers the installation and
maintenance of your new bathtub. Read
it through carefully before proceeding to
the installation.
Consult local building codes to ensure
that installation complies with standards
in your area.
Inspect the unit carefully to ensure there
is no damage or defects. If such is the
case, contact your distributor. If damage
has occurred during transport, contact
your carrier.
It is recommended to keep the unit in
its cardboard box until installation. Store
it in a secure place and avoid exposing
it to excessive temperature variations.
Make sure that your floor is able to
support the bathtub when filled.
The installation has to be done by
a specialist.
Este manual cubre la instalación y
mantenimiento de su nueva bañera.
Leerlo minuciosamente antes de
continuar con la instalación.
Consultar los códigos locales para
asegurarse de que la instalación cumpla
con las normas en su zona.
Inspeccionar la unidad cuidadosamente
para asegurarse de que no tiene
defectos ni está dañada. De ser así,
póngase en contacto con su distribuidor.
Si los daños sucedieron durante el
transporte, contactar a su transportista.
Se recomienda conservar la unidad en
su caja de cartón hasta la instalación.
Almacenar en un lugar seguro y evitar
la exposición a variaciones excesivas de
temperatura.
Asegurarse de que su piso pueda
soportar la bañera llena de agua.
La instalación debe ser realizada
por un especialista.
Ce manuel renseigne sur l’installation et
l’entretien du bain. Lire au complet avant
de procéder à l’installation.
Consulter le code du bâtiment de votre
région, afin que l’installation respecte les
normes en vigueur.
Lors de la réception, inspecter le
produit afin de vérifier que tout soit
en bonne condition. Si un problème
survient, signaler immédiatement
le distributeur. Si le dommage est
causé par le transporteur, le contacter
immédiatement.
Jusqu’à l’installation du produit, il est
recommandé de laisser l’appareil dans
son emballage et de le ranger dans un
endroit sécuritaire. De plus, l’appareil ne
doit pas être exposé à des variations de
température excessives.
S’assurer que le plancher pourra
supporter la baignoire une fois remplie.
L’installation doit être faite par
un professionnel.
If you are replacing an old tub, shut off
the water supply before removing the
old tub.
To ensure proper drainage, the bathtub
should be perfectly level.
Clean your bathtub after each use.
Maintenance instructions are on page
15.
The installation requires at least
2 persons.
Use safety goggles as well as gloves
during installation.
Si vous remplacer un autre bain, couper
l’eau avant d’enlever celui-ci.
Pour un drainage conforme, le bain doit
être à niveau.
Nettoyer votre bain après utilisation.
Les instructions d’entretien sont à la
page 15.
L’installation requiert au moins 2
personnes.
Porter des lunettes de sécurité ainsi que
des gants lors de l’installation.
Short screwdriver | Tournevis court | Desatornillador corto
2
NOTES
IMPORTANTES
AVISOS
IMPORTANTES
IMPORTANT
NOTES
Si está reemplazando una bañera
antigua, cerrar el suministro de agua
antes de quitarla.
La bañera debe estar perfectamente
nivelada para asegurar un desagüe
adecuado.
Limpiar su bañera después de cada uso.
Las instrucciones de mantenimiento
están en la página 15.
La instalación requiere como mínimo de
2 personas.
Utilizar gafas de seguridad y guantes
durante la instalación.

3
Pencil | Crayon | LápizMeasuring tape
Ruban à mesurer
Cinta para medir
Adjustable wrench | Clé à molette | Llave inglesa
Hacksaw | Scie à métaux | Sierra de arco
Short screwdriver | Tournevis court | Desatornillador corto
Screw bit | Embout de tournevis | Broca para atornillar
Masonry drill bit | Mèche de maçonnerie
Broca para mampostería
Level | Niveau | Nivel
METRIC
METRIQUE
Wrenches | Clés | Llave
Silicone | Silicone | Silicona
(mildew resistant) | (résistant à la moisissure) | (resistente al moho)
Drill | Perçeuse | Taladro
Caulking gun | Pistolet de calfeutrage | Pistola de calafateo
Longnose pliers | Pince à long bec
Pinzas de punta larga
OUTILS
REQUIS
HERRAMIENTAS
NECESARIAS
TOOLS
NEEDED
(non inclus)(not included) (no incluidas)

4
3 4
1 7
2
65 8 9 10 11 12
Item Description Qty/Qté
1 Bathtub shell / Coquille de la baignoire / Concha de la bañera 1
2 Anchoring bracket / Support d’ancrage / Soporte de anclaje 4
3 Leg bracket / Support de patte / Soporte de la pata 4
4 Leg / Patte / Pata 4
5 M10 Nut / Écrou M10 / Tuerca M10 8
6 M12 Lock washer / Rondelle frein M12 / Arandela de seguridad M12 4
7 M10 Flat washer / Rondelle plate M10 / Arandela plana M10 8
8 M12 Flat washer / Rondelle plate M12 / Arandela plana M12 4
9 M12 Mechanical screw / Vis mécanique M12 / Tornillo mecánico M12 4
10 M10 Leveling pads / Patin de nivellement M10 / Almohadillas niveladoras M10 4
11 Phillips screw No. 10 / Vis phillips no. 10 / Tornillo Phillips No. 10 8
12 Anchor / Ancrage / Anclaje 8
LISTE DES PIÈCES
DE LA BAIGNOIRE
LISTA DE PIEZAS DE
LA BAÑERA
BATHTUB
PARTS LIST

5
2
Remove the bathtub from the package
and place it upside down.
Retirer la baignoire de son emballage et
la retourner à l’envers.
Sacar la bañera de su empaque y
colocarla boca abajo.
1
Determine the location of the bathtub,
taking into account the position for the
faucets, drain, and other components.
Déterminer l’emplacement de la
baignoire en tenant compte de
l’emplacement de la robinetterie et des
différentes composantes.
Determinar la ubicación de la bañera,
tomando en consideración la posición
de los grifos, el desagüe y los otros
componentes.
Always put the tub on a carpet or
a piece of cardboard to prevent
damaging the surface of the
bathtub.
Toujours déposer la baignoire sur un
tapis ou un morceau de carton afin
de ne pas abîmer le fini de surface de
la baignoire.
Coloque siempre la bañera sobre
una alfombra o un pedazo de cartón
para evitar daños a la superficie de
la bañera.
INSTALLATION INSTALACIÓNINSTALLATION

6
3
Place the leg brackets (3) and the
M10 washers (7).
Install with M10 nuts (5) using an
adjustable wrench (17mm).
Insérer les supports des pattes (3) et les
rondelles plates M10 (7).
Fixer le tout avec les écrous M10 (5) en
utilisant la clé a molette (17mm).
Colocar los soportes de las patas (3) y
las arandelas M10 (7).
Instalar las tuercas M10 (5) utilizando
una llave ajustable (17mm).
4
Place the legs (4), the M12 flat washers
(8), and the M12 lock washers (6) on
the brackets.
Attach using the mecanical screws (9)
and a wrench (19mm).
Placer les pattes (4), les rondelles plates
M12 (8) et les rondelles freins M12 (6)
sur les supports.
Fixer le tout avec les vis mécaniques (9)
et une clé (19mm).
Colocar las patas (4), las arandelas
planas M12 (8), y las arandelas de
seguridad M12 (6) sobre los soportes.
Fijarlas utilizando los tornillos mecánicos
(9) y una llave (19 mm).
4 x
4 x
Make sure to mount the legs (4) on
the bottom side of the brackets (3).
Make sure the tops of the legs are
as close as possible to the tub.
Assurez-vous d’installer les pattes
(4) en dessous des supports (3).
Assurez-vous que le haut des pattes
soient le plus près de la surface de
la baignoire.
Asegurarse de montar las patas
(4) sobre el lado inferior de los
soportes (3).
Asegurarse de que la parte superior
de las patas estén lo más cerca
posible a la bañera.
3
7
5
8
6
9
4

7
Install the anchoring brackets (2) under
the legs using the leveling pads (10).
Turn the tub over and place it in its
final position.
Installer les patins de nivellement
(10) sous les pattes en y insérant les
supports d’ancrage (2).
Retourner le bain à l’endroit et le
positionner à son emplacement final.
Instalar los soportes de anclaje (2) bajo
las patas usando las almohadillas de
nivelación (10).
Voltear la bañera y colocarla en su
posición final.
5
4 x
10
2
6
Proceed with the leveling of the tub by
adjusting the leveling pads.
Make sure the bathtub is stable and that
all legs rest perfectly on the floor.
Procéder à la mise à niveau en ajustant
les patins de nivellement.
S’assurer que la baignoire est stable
et que les pattes sont parfaitement
appuyées sur le plancher.
Continuar con la nivelación de la bañera
ajustando las almohadillas de nivelación.
Asegurarse de que la bañera esté
estable y que las patas descansen
perfectamente sobre el piso.
Make sure that there is an incline of
1° to 4° along the length of the tub
to ensure proper drainage.
Assurez-vous qu’il y ait une
dénivellation de 1° à 4° sur la
longueur en direction du drain pour
permettre le drainage.
Asegurarse de que exista una
pendiente de 1° a 4° a lo largo de la
longitud de la bañera para asegurar
un desagüe adecuado.

8

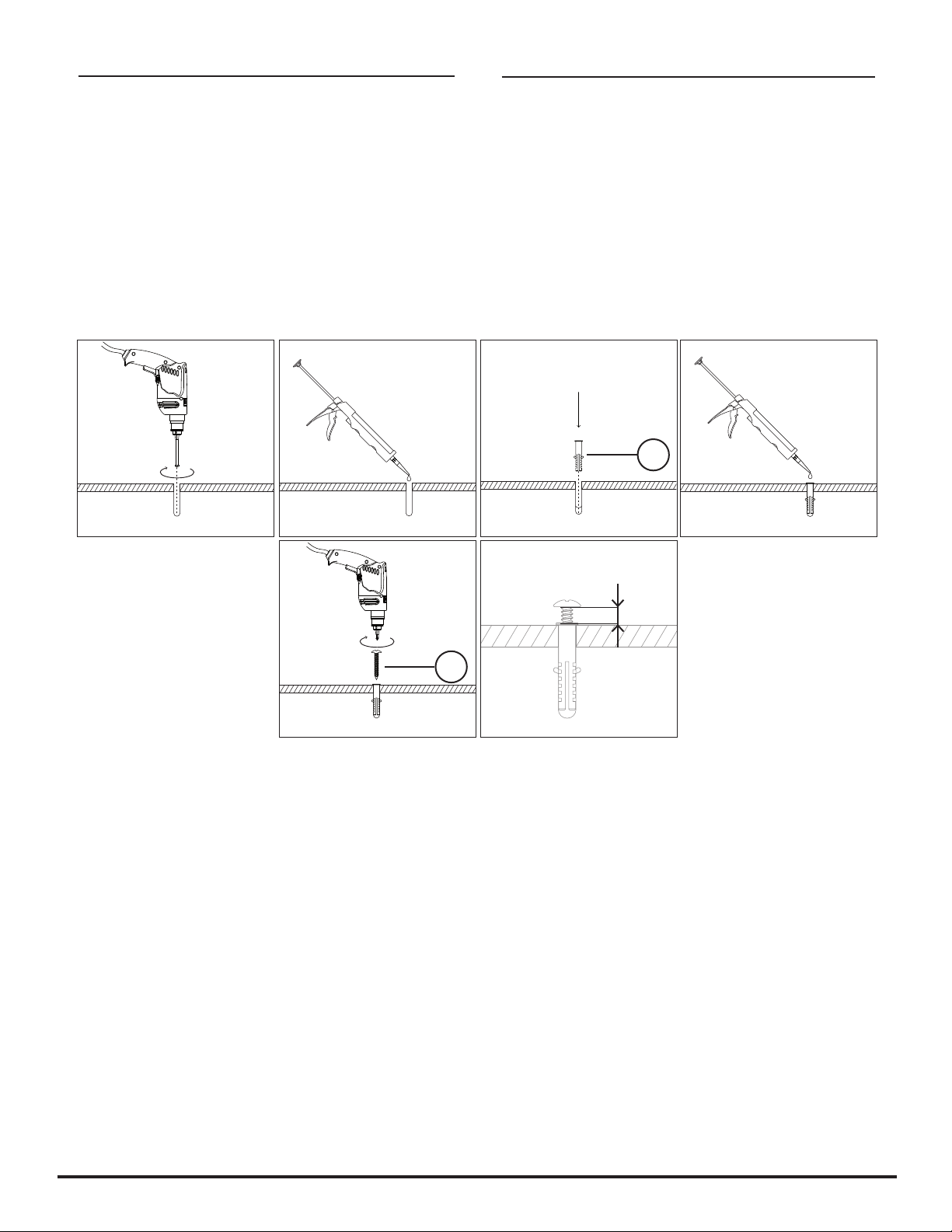

Apply a drop of silicone in each hole and
insert the anchors (12).
Apply a drop of silicone in the anchors.
Use a drill and screw bit to partially
screw in the screws (11).
Leave a gap of 1/8” (3mm) between the
floor and the head of the screw.
Appliquer une goutte de silicone dans
les trous et y insérer les ancrages (12).
Appliquer une goutte de silicone dans
les ancrages.
Visser à l’aide de la perceuse et
l’embout de tournevis les vis (11).
Laisser un jeu de 1/8’’ (3mm) entre le
sol et la têtre de vis.
Aplicar una gota de silicona en cada
orificio e introducir los anclajes (12).
Aplicar una gota de silicona a los
anclajes.
Con un taladro y una broca atornillar
parcialmente los tornillos (11).
Dejar un espacio de 1/8” (3mm) entre
el piso y la cabeza del tornillo.
12
1/8’’
11
7

9
Slide the tub so that the screws installed
in the previous step fit inside the gap of
the anchoring brackets (2).
Place the tub in its final position. Assure
that the anchoring brackets are parallel.
Glisser le bain pour que les vis installées
à l’étape précédente s’insèrent dans la
fente des supports d’ancrage (2).
Arrêter le bain à sa position finale,
lorsque les supports d’ancrage
sont parallèles.
Deslizar la bañera de manera que los
tornillos instalados en el paso anterior
encajen dentro del espacio de los
soportes de anclaje (2).
Colocar la bañera en su posición final.
Asegurarse de que los soportes de
anclaje queden paralelos.
8
2
11
4 x
Secure the tub is in its final position by
screwing the screws (11) installed at
step 14 using a short screwdriver.
Sécuriser le bain à sa position finale en
vissant les vis (11) installées à l’étape
14 avec un tournevis court.
Asegurar la bañera en su posición final
atornillando los tornillos (11) instalados
en el paso 14 con un desatornillador
corto.
9

10
ENTRETIEN
Entretien quotidien
Après chaque utilisation, essuyer avec
un chiffon doux.
Les savons doux pour vaisselle sont
suffisants pour garder la surface propre
et brillante. Rincer à fond et sécher avec
un chiffon propre.
Attention
Les détergents en poudre ou liquides
abrasifs peuvent endommager les
surfaces.
Ne jamais mettre en contact la surface
avec des produits corrosifs contenant
de l’acétone (nettoyant de vernis à
ongles), des solvants, des décapants,
de l’essence, etc.
Tout produit de nettoyage doit être testé
sur une petite surface non-apparente,
avant de procéder à un nettoyage
complet.
Lire la fiche signalétique du produit de
nettoyage et vous assurer qu’il convient
aux surfaces à nettoyer.
Surface abîmées et réparations
Contacter le service à la clientèle A&E.
MAINTENANCE
Daily care
Wipe with a soft towel after each use.
Use mild dishwashing detergent to keep
surfaces bright and clean. Rinse well
and dry with a clean cloth.
Caution
Powdered detergents and abrasive liquid
cleaners may damage surfaces.
Do not allow the surface to come into
contact with corrosive products such
as acetone, nail polish remover, dry
cleaning solution, lacquer, paint thinner,
gasoline, or etc.
Any cleaning product should be tested
on an inconspicuous surface before
using to clean.
Read the data sheet of the cleaning
product to ensure it will not damage
the surfaces.
Scratched surface & repairs
Contact A&E’s customer service.
MANTENIMIENTO
Cuidado diario
Limpiar con una toalla suave después
de cada uso. Utilizar detergente suave
para lavar trastes para mantener las
superficies limpias y brillantes. Enjuagar
bien y secar con un paño limpio.
Advertencia
Los detergentes en polvo y los
limpiadores líquidos abrasivos pueden
dañar las superficies.
No permitir que la superficie entre en
contacto con productos corrosivos
como acetona, quitaesmalte, solución
para lavado en seco, laca, adelgazador
de pintura, gasolina, etc.
Debe poner a prueba cualquier producto
de limpieza sobre una superficie oculta
antes de utilizarlo para limpiar.
Leer la hoja de información del producto
limpiador para asegurarse de que no
dañará las superficies.
Superficies raspadas y reparaciones.
Llamar a servicio al cliente de A&E.
A
&EBath &Shower
Bain et Douche
9181 Boivin
LaSalle, Québec
Canada
H8R 2E8
Please contact us by email:
Veuillez nous contacter par email:
ser[email protected]
Tel.: [phone]
1-800-667-9506
(Toll Free/Sans frais)
Fax: [phone]
www.aebath.com

11
GARANTIE GARANTÍAWARRANTY
A&E Shower & Bath inc. (˝A&E˝) offre la
garantie limitée suivante sur ses produits. Cette
garantie s’applique uniquement au propriétaire
original pour une utilisation domestique. A&E
garantit ses produits contre tout défaut de
matériau ou de fabrication pour des conditions
normales d’utilisation et d’entretien pour
une période d’une (1) année à compter de
la date d’achat originale du produit par le
propriétaire. A&E procédera à la réparation ou
au remplacement (avec un produit de même
valeur), à sa discrétion, de tout produit dont
le défaut sera rapporté au détaillant autorisé
ou à A&E durant la période de garantie. Ni
le distributeur, ni le concessionnaire autorisé
A&E Shower & Bath inc., ni personne d’autre
n’est autorisée à faire d’affirmations, de
représentations ou de garantie autres que
celles stipulées aux présentes; les affirmations,
représentations et garanties contrevenant à
cette interdiction ne sauraient s’appliquer à
A&E ni a personne d’autre. A&E se réserve le
droit de modifier cette garantie en tout temps;
il est entendu que de telles modifications ne
changeront pas les conditions de la garantie
applicable au moment de la vente des produits
en cause. La présente garantie ne s’applique
pas dans le cas d’utilisations ou d’opérations
non conformes ou bris ou dommages causés
par la faute, la négligence, le mauvais emploi,
usage, entretien ou altération ou la modification
du produit, de même que par la corrosion
chimique ou naturelle, le feu, l’inondation,
les catastrophes naturelles ou tout autre cas
fortuit. La présente garantie ne s’applique pas
aux taches ou aux résultats provoqués par une
eau ferreuse, une eau dure ou une eau salée.
Les frais de transport des produits défectueux
entre le lieu d’installation et A&E, les frais pour
le retour de toutes pièces et les coûts encourus
afin d’enlever ou réinstaller une pièce ou
produit seront à la charge du client. A&E ne
sera pas responsable ni redevable pour les
dommages indirects, ni pour les dommages
causés ou résultants de cas fortuits, perte de
temps, perte d’usage, inconvénients, dépenses
fortuites, frais de main-d’oeuvre, de matériaux
ou tout les autres coûts relatifs à l’application
de cette garantie et à l’enlèvement ou au
remplacement de produits défectueux. A&E et
ses employés ou représentants ne pourront en
aucune circonstance être tenus responsables
des dommages causés à une personne ou
a des biens, quel que soit la source de ces
dommages.
A&E Shower and Baths inc. (de ahora en
adelante, «A&E») ofrece la siguiente garana
limitada explícita para cada uno de sus
productos. La garana cubre únicamente
al primer propietario/usuario nal para su
uso personal en el hogar. A&E garanza que
sus productos están libres de defectos de
fabricación y material bajo uso y servicio normal
por un periodo de un (1) año desde la fecha
original de adquisición del propietario/usuario
nal. Cualquier producto nocado como
defectuoso al distribuidor autorizado o a A&E
dentro del periodo de garana será reparado
o reemplazado (por un producto del mismo
valor) a elección de A&E. La garana no es
transferible a propietarios subsiguientes. Ni el
distribuidor, ni el vendedor autorizado de A&E
ni cualquier otra persona enen autoridad para
realizar ninguna declaración, representación o
garana; cualquier armación, representación
o garana disnta a las que aparecen en la
presente garana no será aplicable contra A&E
ni contra ninguna otra persona. A&E se reserva
el derecho a modicar esta garana en cualquier
momento, entendiéndose que la susodicha
modicación no altere las condiciones de
garana aplicables en el momento de la venta
de los productos en cuesón. Esta garana
no será aplicable en caso de procedimientos
de operación incorrectos, roturas o daños
causados por errores, negligencia, abuso,
mal uso, mala aplicación, mantenimiento
inadecuado, alteración o modicación de
la unidad, así como de corrosión química
o natural, accidente, incendio, inundación,
causas de fuerza mayor o cualquier otro caso
de siniestro. Esta garana no se aplicará en
casos de manchas o mal funcionamiento
causado por agua ferrosa o salada. A&E no se
hará responsable de los costes de transporte
del producto defectuoso desde el lugar de
instalación hasta la sede de A&E, ni de la
devolución de ninguna pieza, ni tampoco del
coste de la labor o de los servicios incurridos
durante la rerada o reinstalación de la pieza.
A&E se exime y se excluye explícitamente
de cualquier responsabilidad por los daños
derivados o accidentales causados, o
resultantes, de acontecimientos fortuitos,
pérdida de empo, pérdida de uso, molesas,
gastos innecesarios, mano de obra, materiales
de otros costes respecto a la aplicación de la
presente garana o relacionados con la rerada
o sustución de un producto defectuoso. En
ningún caso se harán responsables A&E o
cualquiera de sus representantes por daños
personales o materiales, sin importar cómo se
haya incurrido en estos.
A&E Shower and Baths Inc. (hereaer “A&E”)
oers the following limited warranty on
each of its products. This warranty extends only
to the original owner/end-user for personal
household use. A&E warrants their products
to be free from defects in workmanship and
materials under normal use and service for a
period of one (1) year from the original date of
purchase by the owner/end-user. Any product
reported to an authorized dealer or to A&E as
being defecve within the warranty period will
be repaired or replaced (with a product of equal
value) at the discreon of A&E. This warranty
is not transferable to a subsequent owner.
Neither the distributor, authorized A&E dealer,
nor any other person has been authorized to
make any armaon or representaon of this
warranty; any armaon, representaon or
warranty other than those contained in this
warranty shall not be enforceable against A&E
or any other person. A&E reserves the right
to modify this warranty at any me, it being
understood that such modicaon will not
alter the warranty condions applicable at the
me of the sale of the product in queson. This
warranty shall not apply following incorrect
operang procedures, breakage or damages
caused by fault, carelessness, abuse, misuse,
misapplicaon, improper maintenance,
alteraon or modicaon of the unit, as well
as chemical or natural corrosion, accident, re,
ood, act of God, or any other casualty. This
warranty shall not apply to stain or malfuncon
caused by ferrous water, hard water, or salty
water. A&E is not responsible for transportaon
costs of the defecve product from the
installaon site to A&E, or for the return of
any part, or for the cost of labour or services
incurred in the removal or reinstallaon of any
part. A&E expressly disclaims and excludes
any liability for the consequenal or incidental
damage caused or resulng from incidental
event, loss of me, loss of use, inconvenience,
unnecessary expenses, labour, material of
other costs with respect to the applicaon of
this warranty or with respect to the removal
or replacement of a defecve product. Under
no circumstances shall A&E or any of its
representaves be held liable for injury to any
person or damage to any property however
arising.
