Acksys EmbedAir/CB Series User manual

Documentation réf. DTFRUS057 rev. A1 du 09/04/2021
-1-
EmbedAir/CB
Guide d'utilisation de la
carte d'évaluation pour modules
EmbedAir100 et 1000
✓Alimentation Jack 12V ou Molex ATX 12V/5V
✓Accès au port Ethernet
✓Accès aux ports Série
✓Redondance des signaux (Leds et Reset)
Avant de commencer, vérifiez la présence des éléments suivants. Contactez
immédiatement votre revendeur si l’un d’eux est manquant ou endommagé :
➢une carte d'évaluation EmbedAir/CB,
➢5 kits « WiFi » : 5 antennes WiFi et 5 cordons RF embout RPSMA,
➢1 kit « Cellulaire » (pour EmbedAir1000/x7) : 2 antennes Cellulaire,
3 cordons RF embout SMA et 1 vis M3 nylon,
➢un bloc d’alimentation 110/230VAC →12VDC 1A,
➢un câble Ethernet RJ45,
➢trois colonnettes M3x5,
➢la présente documentation sur papier.
Avant de continuer, assurez-vous d’avoir les dernières mises à jour des
documentations/firmware, toutes disponibles sur notre site web
www.acksys.fr
Lisez le manuel « EmbedAir HARDWARE manual » et « WaveOS user
guide».
Vous aurez besoin de :
➢un PC avec un accès Ethernet,
➢un accès internet pour installer les dernières MAJ,
➢un navigateur IE ou compatible.
Copyright © 2021 par ACKSYS. Selon la loi du 11 mars 1957, tout ou partie du présent
document ne pourra être reproduit sans le consentement préalable de ACKSYS.
Avertissement. Ce document n’est pas contractuel. ACKSYS ne garantit en aucune façon
le contenu du présent document et dégage son entière responsabilité quant à la rentabilité
et à la conformité du matériel aux besoins de l’utilisateur. ACKSYS ne pourra en aucun
cas être tenu pour responsable des erreurs éventuellement contenues dans ce document,
ni des dommages quelle qu’en soit leur importance, du fait de la fourniture, du
fonctionnement ou de l’utilisation du matériel. ACKSYS se réserve le droit de réviser
périodiquement ce document, ou d’en changer le contenu, sans aucune obligation pour
ACKSYS d’en aviser qui que ce soit.
10, rue des Entrepreneurs
Z.A. Val Joyeux
78450 VILLEPREUX - France
Téléphone : [phone]
Télécopie : [phone]
Site internet : www.acksys.fr
Support technique : [e-mail]
Service commercial : [e-mail]

-2-
SÉCURITÉ DES PERSONNES
En l’absence de boîtier de protection, ce produit ne doit être manipulé que
par un personnel qualifié qui devra prendre toutes précautions utiles contre
➢L’électricité statique
➢Les brûlures dues à certains composants (radio, régulateurs…).
MONTAGE ET CONFIGURATION MATERIELLE
Le montage est différent en fonction du produit que vous souhaitez utiliser :
Embedair100/x
: WiFi1
Embedair1000/x2
: WiFi1+ WiFi2
EmbedAir1000/x7
: WiFi1+ CELLULAIRE
1. En cas d’utilisation d’un EmbedAir1000/x7 (Cellulaire),
démonter la colonnette et la vis nylon ci-dessous
2. Monter les cordons sur la carte EmbedAir/CB selon le
tableau ci-dessous :
WiFi 1 :
Ant 1A (câble noir avec connecteur RPSMA)
Ant 1B (câble noir avec connecteur RPSMA)
WiFi 2 :
Ant 2A Main (câble noir avec connecteur RPSMA)
Ant 2B Aux (câble noir avec connecteur RPSMA)
Ant 2C GNSS (câble noir avec connecteur RPSMA)
CELLULAIRE :
Ant 2A Main (câble rouge avec connecteur SMA)
Ant 2B Aux (câble rouge avec connecteur SMA)
Ant 2C GNSS (câble jaune avec connecteur SMA)
3. Monter les antennes sur les embases des cordons
Antenne WiFi :
Antenne Cellulaire :
Aucune antenne GNSS n’est fournie. Pour l’utilisation de cette
interface, utiliser une antenne active spécifique.

-3-
4. Raccordez les prises UFL des cordons sur la carte EmbedAir
selon le tableau ci-dessous.
WiFi 1 :
Ant 1A sur TX0
Ant 1B sur TX1
WiFi 2 :
Ant 2A Main sur CH0
Ant 2B Aux sur CH1
Ant 2C GNSS sur CH2
Cellulaire :
Ant 2A Main sur MAIN
Ant 2B Aux sur DIV
Ant 2C GNSS sur GNSS
5. Installer l’EmbedAir sur la carte EmbedAir/CB en l’emboitant
bien au fond
Pour les produits EmbedAir100/xet EmbedAir1000/x2 : Fixer l’ensemble à
l'aide des 3 colonnettes M3x5
Pour les produits EmbedAir1000/x7 : Fixer l’ensemble à l’aide des 2
entretoises M3x5 et de la vis M3 nylon fournie dans le kit Cellulaire
6. Connecter l’alimentation
Branchez le bloc d'alimentation fourni sur la prise Jack de la carte
d'évaluation (Vous pouvez également utiliser une alimentation type ATX pour
alimenter le produit, voir la section « Connecteurs » pour de plus amples
informations)
Le produit n’a pas de bouton Marche / Arrêt. Il démarre automatiquement dès
la mise sous tension. Vérifiez que le voyant « PWR » s’allume.
Le voyant Diag reste rouge environ 40 secondes, jusqu'au démarrage
complet du produit. Une fois opérationnel, le voyant Diag devient vert.
7. Connectez le câble réseau Ethernet
a) Carte EmbedAir100/R, 100/K ou 1000/Rx:
Le produit doit être connecté sur une prise RJ45 de votre réseau local à partir
de la prise RJ45 de l’EmbedAir. NE PAS UTILISER les prises RJ45 de la
carte d’évaluation EmbedAir/CB.
b) Carte EmbedAir100/T :
Le produit doit être connecté sur une prise RJ45 de votre réseau local à partir
de la prise RJ-100M de l’EmbedAir/CB.
c) Carte EmbedAir1000/Tx:
Le produit doit être connecté sur une prise RJ45 de votre réseau local à partir
de la prise RJ-1G de l’EmbedAir/CB.
Vérifiez que le voyant « LINK » s’allume.

-4-
CONFIGURATION LOGICIELLE
8. Modifiez l’adresse IP par défaut (192.168.1.253)
Depuis un P.C du réseau, exécutez l’application Windows WaveManager
que vous trouverez sur le site web d'ACKSYS.
Passez directement à l’étape 5 si l’adresse par défaut du produit est
compatible avec votre réseau.
Sélectionnez votre équipement et cliquez sur Configurer. Vous pouvez alors
configurer l’adresse IP du produit pour qu’elle soit compatible avec votre
réseau ou activer le client DHCP.
9. Lancez l’interface WEB de configuration
Cliquez ensuite sur Web pour accéder à l’interface web intégrée du produit
depuis votre navigateur internet. Par défaut, la page "STATUS" du produit
s'affiche. Sélectionner l'onglet "SETUP".
Pour être autorisé à modifier la configuration, vous devez choisir l’utilisateur
root. Par défaut, il n’y a pas de mot de passe. Ainsi, vous avez accès à la
page "SETUP"

-5-
Vous pouvez sélectionner l'interface radio afin de configurer les paramètres
Wi-Fi (Vous pouvez également sélectionner l'interface Ethernet ou la partie
"Services" afin de les configurer)
Voici les paramètres essentiels à personnaliser :
oLe pays : après avoir enregistré ce paramètre, les canaux sont
affichés en fonction de la réglementation
oLe mode de fonctionnement : Point d'accès, Client (bridge), Mesh
oLes paramètres Wi-Fi : Mode 802.11, canaux (Prendre en compte la
législation en vigueur dans votre pays), SSID
oLes paramètres de sécurité (WEP, WPA, WPA-PSK, WPA2, WPA2-
PSK, SSID diffusé ou pas...)
Vous trouverez un descriptif complet sur ces modes de fonctionnement dans
le manuel de référence pour les produits "EmbedAir".
Les paramètres par défaut sont les suivants :
oInterface radio désactivée préconfigurée en Point d'accès
oSSID : « acksys » (diffusé)
oAucune sécurité (Ni WEP, ni WPA, ni WPA2, aucun filtrage MAC)
oMode 802.11n ou ac, Canal auto
Mise en œuvre rapide des modes bridge et AP
Méthode pour essayer le produit en rôle AP (point d’accès)
Utilisez un second ordinateur (PC2) équipé d’un adaptateur sans fil.
Paramétrez la connexion sans fil de PC2 selon les paramètres d’usine fixés
dans le point.
Méthode pour essayer le produit en rôle client
Avec deux produits ACKSYS et un second ordinateur équipé d'Ethernet :
Paramétrez les adresses IP des équipements comme indiqué ci-dessus et
configurez le produit connecté à PC2 pour le rôle Client (infrastructure).
Attendez que le voyant State du client cesse de clignoter (quand il s’associe
à l’AP). Ouvrez une invite de commandes sur chaque PC et vérifiez le lien
avec la commande "ping".
Sur le PC1, tapez ping 192.168.1.2 et vérifiez la réponse de PC2 :
« Réponse de 192.168.1.2…»
Sur le PC2, tapez ping 192.168.1.1 et vérifiez la réponse de PC1 :
« Réponse de 192.168.1.1…»

-6-
PROBLEMES ET SOLUTIONS
Aucun voyant ne s’allume sur le produit
-Vérifiez la source d’alimentation (tension, courant) et son câblage.
-Vérifiez le fusible "FUS" à l’arrière de la carte d'évaluation.
Le voyant d’activité ETHERNET « LNK » est éteint
-Vérifiez les prises RJ45. Utilisez le câble fourni.
-Vérifiez que l’appareil connecté au produit est en fonctionnement.
-Essayez de vous relier à un autre équipement.
La liaison Wi-Fi ne s’établit pas
-Vérifiez que les paramètres Wi-Fi (SSID distinguant les majuscules,
mode 802.11, canal radio, sécurité) sont identiques entre Client et AP.
-Vérifiez les conditions radio : distance entre équipements, position et
orientation des antennes, interférences et obstacles aux ondes radio.
-Essayez temporairement sans les paramètres de sécurité.
-Vérifiez le fonctionnement du produit avec ses paramètres par défaut
tels que présentés dans le paragraphe « Mise en œuvre rapide ».
-Essayez un autre canal radio.
Comment restaurer les paramètres usine du produit ?
-Si le produit est accessible par l’interface web d’administration, vous
pouvez utiliser le navigateur pour restaurer la configuration.
-Sinon, mettez le produit sous tension, attendez la fin d’initialisation et
maintenez le bouton reset appuyé (au moins 2 secondes) jusqu’au
passage du voyant Diag en rouge. Relâchez et attendez qu’il repasse
en vert, signalant que le produit a redémarré en configuration usine.

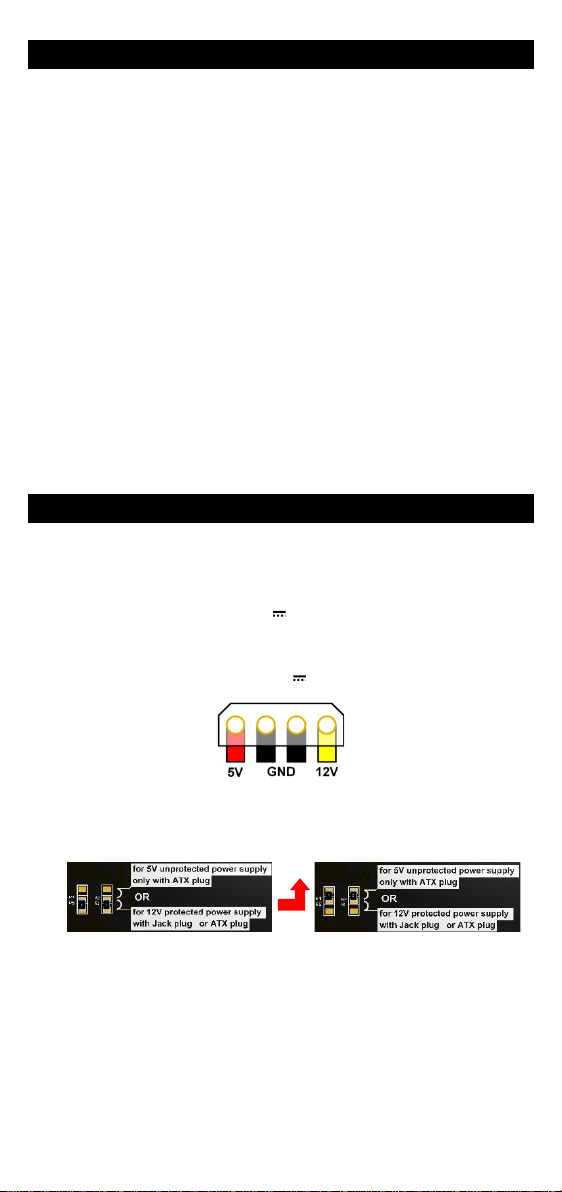

CONNECTEURS
Connecteur Ethernet RJ45
Le port Ethernet supporte l’auto-négociation et l'auto-configuration (auto
MDI/MDIX), et peut donc être branché sur des connecteurs droits ou croisés.
Connecteur d’alimentation JACK 12 V (J13)
Le produit peut être alimenté avec toute alimentation 12VDC (1A minimum). Il
accepte les inversions de polarité.
Connecteur d’alimentation MOLEX 5/12 V (J12)
Le produit peut être alimenté avec une alimentation 12V (1A mini) de type
ATX.
Si besoin il peut aussi être alimenté par le 5V (2.5A mini). Pour ce faire, il faut
déplacer les résistance R5/R1 vers les positions R4/R2. ATTENTION : Dans
ce cas il ne bénéficie plus de protection contre les courts-circuits ou les
inversions de polarité.
ATTENTION : Le produit ne doit être alimenté que par une seule source,
ne pas utiliser les 2 connecteurs d'alimentation à la fois.
Connecteurs de port série UART0 et UART1
L’utilisation de UART0 est réservée à ACKSYS. UART1 est un port série
destiné au développement d’extensions du firmware. Contacter ACKSYS
pour de plus amples informations.

-7-
VOYANTS
Le produit dispose de 12 voyants (LED) permettant d’indiquer son état :
Groupe
LED
Couleur
Description
WiFi 1
STA
Vert
Eteint : Carte radio désactivée
Clignotant : Produit non associé
Allumé "fixe”: Produit associé
ACT
Bleu
Clignotant : Envoi/Réception de
données par radio
WiFi 2/
Cellulaire
STA
Vert
Eteint : Carte radio désactivée
Clignotant : Produit non associé
Allumé "fixe”: Produit associé
ACT
Bleu
Clignotant : Envoi/Réception de
données par radio
GNSS
Vert
Eteint : GNSS désactivé
Clignotant : Recherche de position
Allumé "fixe”: Position établie
ETHERNET
LINK
Vert
Allumé : Liaison Ethernet établie
Clignotant : Envoi/Réception de
données
SPEED
Jaune/
Vert
Jaune :Connexion en 1000
BASE T
Éteint : Connexion en 100
BASETx ou 10 BASE T
ADMIN
DIAG
Rouge/
Vert
Voyant indiquant l'état du produit :
Eteint : Pas d’alimentation
électrique
Rouge : Pendant environ 40s
durant le démarrage, Vert
une fois démarré
Rouge pendant plus de 2 minutes :
Défaillance du produit
Vert : Fonctionnement normal
Clignotant : Le firmware est invalide ;
le recharger avec
WaveManager.
PWR
Vert
Allumé : Le produit est
correctement alimenté.

-8-
SPECIFICATIONS
Caractéristiques mécaniques
Dimensions (sans antennes)
L x l x h = 128 x 133 x 58 mm
L x l x h = 5 x 5.23 x 2.28 in
Poids (1%) (sans antennes et
sans EmbedAir)
130 g (4.6 oz)
Boîtier
Non
Température de fonctionnement
-40°C à +75°C (-40°F à 167°F)
Température de stockage
-40°C à +85°C (-40°F à 185°F)
Voyants d'indication
12 LEDs : voir section "Voyants"
Bouton Reset
Appui court (< 1 sec), à tout moment :
→Reset
Appui long (> 2 sec.) :
- pendant le fonctionnement :
→retour aux valeurs d'usine
- en mode "emergency upgrade » :
→retour aux valeurs d'usine
- au démarrage :
→entrée dans le mode
"emergency upgrade"
Alimentation
Caractéristiques
- DC 12V +/- 5% avec fusible (réf :
0154001.DR) et protection contre les
inversions de polarité,
- DC 5V +/- 5% sans fusible ni protection.
Connecteurs
- Jack Ø2.1mm
- Molex 15-24-4441 (type 8981-4M)
Source externe
Adaptateur 110/230VAC vers 12VDC,
12W, Prise Jack avec 1,5m de câble
Interface Ethernet
Type
Négociation automatique 10 Base T / 100
Base Tx / 1000 Base T ou 10 Base T /
100 Base Tx, HDX/FDX, auto MDI/MDIX
Connecteur
RJ45 femelle
Câble
1 mètre de câble Ethernet cat.5e fourni
Interface Série (Réservé à l’usage d'ACKSYS)
Type
2 ports série RS-232 (TX/RX uniquement)
Connecteur
SUB-D 9pts mâle
Le document associé "EmbedAir Hardware Manual", présent sur le site web
fournit les spécifications propres aux produits EmbedAir100 et
EmbedAir1000.

Documentation ref. DTFRUS057 rev. A1, 04/09/2021
-1-
EmbedAir/CB
User guide for
EmbedAir100/1000 Evaluation board
✓12V Jack or 12V/5V Molex ATX Power Supply
✓Access to Ethernet
✓Access to Serial ports
✓Signals redundancy (Leds and Reset)
Before starting, please check the product kit part listing below. Contact
immediately your dealer if any item is missing or damaged:
➢One EmbedAir/CB evaluation board
➢5 “WiFi” kits : 5 WiFi antennas & 5 RPSMA RF cables
➢1 “Cellular” kit (for EmbedAir1000/x7) : 2 cellular antennas, 3 SMA RF
cables & 1 M3 nylon screw
➢One 110/230 VAC to 12VDC 1A power supply,
➢One RJ45 Ethernet cable,
➢Three M3x5 columns
➢This user start guide, printed.
Before continuing, check for the latest documentations/firmware on the
www.acksys.fr web site
Read the two manuals « EmbedAir HARDWARE manual » et « WaveOS
user guide».
.
You will need:
➢a PC equipped with Ethernet access,
➢an Internet access to download latest update of software,
➢a web browser IE or compatible
Copyright © 2021 by ACKSYS. Under the law of march 11, 1957, the reproduction in
whole or in part of this work, by any means whatsoever, is prohibited without the prior
written consent of ACKSYS.
Disclaimer. This document does not constitute a contract. ACKSYS does not guarantee
its contents in any way and accepts no responsibility regarding the profitability of the
products described or their suitability for the user's needs. Under no circumstances can
ACKSYS be held responsible for any errors that may be contained in this document, or for
damages, no matter what their extent, that result from the supply, operation or use of the
products. In its ongoing efforts to improve its documentation, ACKSYS reserves the right
to revise this document periodically or to change all or part of its content, without incurring
any obligation to notify any party whatsoever.
10, rue des Entrepreneurs
Z.A Val Joyeux
78450 VILLEPREUX - France
Phone [phone]
Fax : [phone]
Web : www.acksys.fr
Hotline : [e-mail]
Sales : [email protected]r

-2-
SAFETY INFORMATION
Since this product has no protecting case, only qualified staff must be allowed
to handle it, taking any useful precaution against
➢Burns due to some power components (radio, regulators…).
➢Static electricity
ASSEMBLY AND HARDWARE CONFIGURATION
Assembly is different according to the product used :
Embedair100/x
: WiFi1
Embedair1000/x2
: WiFi1+ WiFi2
EmbedAir1000/x7
: WiFi1+ CELLULAR
1. If EmbedAir1000/x7 (Cellular) is used, unmount the column
and the screw shown below
2. Connect the RF cables to the EmbedAir/CB board according
to information below :
WiFi 1 :
Ant 1A (black cable with RPSMA connector)
Ant 1B (black cable with RPSMA connector)
WiFi 2 :
Ant 2A Main (black cable with RPSMA connector)
Ant 2B Aux (black cable with RPSMA connector)
Ant 2C GNSS (black cable with RPSMA connector)
CELLULAIRE :
Ant 2A Main (red cable with SMA connector)
Ant 2B Aux (red cable with SMA connector)
Ant 2C GNSS (yellow cable with SMA connector)
3. Connect the antennas to the RF connectors.
WiFi antenna :
Cellular antenna :
GNSS antenna are not provided. Please use an active specific
antenna for GNSS when using this interface.

-3-
4. Connect the UFL connectors to the radio according to the
information below:
WiFi 1 :
Ant 1A on TX0
Ant 1B on TX1
WiFi 2 :
Ant 2A Main on CH0
Ant 2B Aux on CH1
Ant 2C GNSS on CH2
Cellulaire :
Ant 2A Main on MAIN
Ant 2B Aux on DIV
Ant 2C GNSS on GNSS
5. Take the EmbedAir product and embed it on the
EmbedAir/CB board
For EmbedAir100/x& EmbedAir1000/x2 products : Secure with the 3
columns M3x5
For EmbedAir1000/x7 product : Secure with the 2 columns M3x5 and the M3
nylon screw provided in Cellular Kit.
6. Connect the power supply
Plug the power supply in the Jack plug of the evaluation board.
(You can use also an ATX power supply, read "Connectors" section for more
information)
The device has no ON/OFF switch. It turns on automatically when power is
applied. Check that the “PWR” LED turns on.
The Diag LED stays red for around 40 seconds, until the device is fully ready
to use. Then the Diag LED turns green.
7. Connect the Ethernet cable
a) EmbedAir100/R, 100/K or 1000/Rxproduct:
The product must be connected to an RJ45 plug of your local network from
the RJ45 plug of the EmbedAir. DON’T USE RJ45 plugs on the
EmbedAir/CB board.
b) EmbedAir100/T product:
The product must be connected to an RJ45 plug of your local network from
the RJ-100M plug of the EmbedAir/CB board.
c) EmbedAir1000/Txproduct:
The product must be connected to an RJ45 plug of your local network from
the RJ-1G plug of the EmbedAir/CB board.
Check that the “LINK” LED turns ON at that point

-4-
SOFTWARE CONFIGURATION
8. Modify the default IP address 192.168.1.253
From any P.C the network, run the Windows application WaveManager
(found on the ACKSYS website)
Go directly to step 5 if the default IP address is compatible with your network.
Else, select the device and click on the “Configure”button. You can
configure the IP address or you can activate the DHCP client.
9. Device configuration
Click on the « Web » button to access the built-in web-based interface using
your web browser. The default page displays the device status. Now select
the “SETUP” tab.
You will be asked for a username and a password. You must choose the root
user. No password is required by default. You get access to the setup pages.
On the “wireless overview” page you should first select your country in order
to enforce applicable regulation rules. The country selector is located in the
global parameters, near the bottom of the page.

-5-
You can select radio interface to set up its Wi-Fi parameters (you can also
change IP configuration and services). Set the following essential
parameters:
oCountry: after applying this parameter, channel regulation rules are
enforced
oThe operating mode: Access point, client (bridge), mesh.
oWi-Fi parameters: 802.11 mode, radio channel (take care about local
legislation), SSID
oWi-Fi security parameters (WEP, WPA, WPA-PSK, WPA2, WPA2-
PSK, SSID broadcast or not)
You’ll find a complete description of these modes in the reference manual for
the “EmbedAir” line of products.
Upon delivery, the default factory settings are:
oRadio interface disabled, preset for access point mode,
oSSID: “acksys” (broadcast)
oNo security (no WEP, no WPA, no WPA2, no MAC filter)
o802.11n or ac mode, 5GHz band, auto-channel
QUICKLY EVALUATE AP & BRIDGE MODES
Quickly evaluate the ACKSYS device in AP role
You need a second computer (PC2) with a working Wireless connection.
Set up PC2 Wireless network interface according to the default parameters of
the ACKSYS AP device (802.11n, channel 6, SSID “acksys”, no security).
Quickly evaluate the ACKSYS device in client role
Use two ACKSYS devices, and a second computer (PC2) with a wired LAN
connection.
Set up the IP addresses according to the picture above and set the device
connected to PC2 to Client (infrastructure) role.
Wait for the “State” LED to stop flashing (when it associates to the AP). From
each PC, start a command prompt and check the link with the ping command.
From PC1: type ping 192.168.1.2, verify the answer returned by PC2
« Answer from 192.168.1.2…»
From PC 2: type ping 192.168.1.1, verify the answer returned by PC1
« Answer from 192.168.1.1…»

-6-
TROUBLESHOOTING
None of the LED indicators turn ON
•Verify the power supply (voltage, cabling).
•Verify the fuse “FUS” on the back of the evaluation board.
The ETHERNET link/activity led indicator stays OFF
•Check the Ethernet plugs. Use the provided RJ45 cable.
•Check that the peer device is working properly.
•Try to connect another device.
The Wi-Fi link does not come up
•Make sure that the Wireless parameters of the Client (case sensitive
SSID, 802.11 mode, radio channel and security) match those of the AP.
•Check the radio conditions: distance between devices, placement of
antennas, interferences and obstacles to radio waves propagation.
•Try with all securities and encryption settings temporarily disabled.
•Try using the product with factory settings as shown in the “Quickly
evaluate…” section.
•Try another radio channel.
How to restore factory settings?
•If the built-in web-based interface is reachable, you can use a browser
to restore factory settings.
•Else, power up the unit, wait for the red “Diag” LED to turn green, then
hold down the reset button (for at least 2 seconds) until “Diag” goes red.
Then release it and wait for the Diag LED to turn green again, meaning
that the product rebooted with its factory settings.
CONNECTORS
RJ45 Ethernet connector
The Ethernet port is auto-sensing and self-configuring (auto-MDI/MDIX) to
allow connection to either a crossover or straight-through connector.
Power supply Jack connector 12 V (J13)
The product can be powered by any 12VDC power supply (minimum 1A). It
handles polarity inversions.
Power supply Molex connector 5/12 V (J12)
The product can be powered by an ATX 12V power supply (mini 1A)
If necessary, it could be also powered by 5V (mini 2.5A). To allow this, you
need to move R5/R1 resistors towards R4/R2 positions. WARNING: In this
case the product is neither short-current protected nor polarity protected.
WARNING: The product must be powered by only one source. Do not
use both power connectors together.
Serial port connectors UART0 and UART1
UART0 is reserved for use by ACKSYS. UART1 is meant for programming
firmware extensions. Contact Acksys for more information.

-7-
LEDs definition
12 status LEDs indicate:
Group
LED
Color
Description
WiFi 1
STA
Green
Off: The radio is disabled
Blinking: The product is not associated
Solid “On”: The product is associated
ACT
Blue
Flashing: WLAN Tx/Rx activity.
WiFi 2/
Cellular
STA
Green
Off: The radio is disabled
Blinking: The product is not associated
Solid “On”: The product is associated
ACT
Blue
Flashing: WLAN Tx/Rx activity.
GNSS
Green
Off: The radio is disabled
Blinking: Position search
Solid “On”: Position established
ETHERNET
LINK
Green
On: Link on LAN established
Flashing: Tx/Rx activity
SPEED
Yellow
/Green
Yellow: Connected in 1000 BASE T
Off: Connected in 100 BASE Tx
or 10 BASE T
ADMIN
DIAG
Red/
Green
Indication of the unit operational state:
OFF:Power supply is off
Red:Initialization during 40s after
powering up, then goes Green
Red for more than 2 minutes:
Product failure.
Green:Ready to use
Blinking: Firmware in flash is not valid;
please load new firmware with
WaveManager
PWR
Green
On: Power supply is applied.

-8-
SPECIFICATIONS
Mechanical characteristics
Dimensions (w/o antennas)
L x l x h = 128 x 133 x 58 mm
L x l x h = 5 x 5.23 x 2.28 in
Weight (1%) (w/o antennas & w/o
EmbedAir)
130 g (4.6 oz)
Enclosure
None
Operating temperatures ranges
-40°C to +75°C (-40°F to 167°F)
Storage temperatures ranges
-40°C to +85°C (-40°F to 185°F)
Status indicators
12 LEDs: see LEDs definition section
Reset button
Short push, anytime:
→Reset
Long push (> 2 sec.):
- while operating:
→Restore factory settings
- while in emergency upgrade mode:
→Restore factory settings
- at startup:
→enter emergency upgrade
Power supply Input
Specifications
- DC 12V +/- 5% with fuse (ref: 0154001.DR) and
polarity protection,
- DC 5V +/- 5% w/o fuse and protection
Connector
- Jack Ø2.1mm
- Molex 15-24-4441 (type 8981-4M)
External source
110/230VAC to 12VDC power supply, 12W, Jack
plug with a 1.5m cable.
Ethernet interface
Type
Auto MDI / MDIX with automatic negotiation
(HDX/FDX) 10 Base T / 100 Base Tx / 1000
Base T or 10 Base T / 100 Base Tx
Connectors
RJ45 female
Cable
1 meter Ethernet cat.5e cable included
Serial interface (only under ACKSYS agreement)
Type
2 serial ports RS-232 type (TX/RX only)
Connectors
SUB-D 9 pins male
Specifications for the EmbedAir are detailed in the "EmbedAir Hardware
Manual" documentation, available on the ACKSYS web site, for EmbedAir100
and EmbedAir1000 products.
