Acova PREMIUM BOX User manual

Programmateur CPL multizone
Multizone PLC programmer
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 2

Description
- 2 -
Allure
en cours
(ex : confort)
Jour
en cours
Profil du
programme
Heure
Mode
automatique
Confort
Réglage
de l’heure
Programmation
Repères
d’ouverture
du capot
Economie
Hors gel
Arrêt
Afficheur
rétro-éclairé
Sélection
de la zone
N° de zone
Touches
de réglage et
de dérogation
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 3

- 3 -
Sommaire
Français
INSTALLATI N
Principe du courant porteur . . . . . . . . . . . . . . . . 4
Fixation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Raccordement . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Mise en service . . . . . . . . . . . . . . . . . . . . . . . . . 8
UTILISATI N
Mise à l’heure . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Programmation . . . . . . . . . . . . . . . . . . . . . . . . . 16
Mode automatique . . . . . . . . . . . . . . . . . . . . . . 19
Mode absence . . . . . . . . . . . . . . . . . . . . . . . . . 20
Mode absence permanente . . . . . . . . . . . . . . . 21
Mode manuel . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Mode permanent . . . . . . . . . . . . . . . . . . . . . . . .23
Mode arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Retour aux réglages initiaux . . . . . . . . . . . . . . . 24
En cas de coupure secteur . . . . . . . . . . . . . . . .25
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . 26
SERVICES ET GARANTIE . . . . . . . . . . . . . . . . . .26
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 4

- 4 -
Principe du courant porteur
La transmission par courants porteurs
Le principe des transmissions "CPL" est de superposer
au signal présent entre les fils phase et neutre (230 V,
50 Hz) un signal codé de fréquence plus élevée et de
faible amplitude.
Le programmateur
est utilisable dans les
installations en tarif
bleu dont la surface est
inférieure à 180 m2.
Le protocole DELTA DORE X2D répond à la norme
NF-EN50065-1 qui permet la coexistence de plusieurs
systèmes CPL, répondant à cette norme, sur une
même installation.
Avantages :
- Pas de dégradation de l'installation existante
- Evolutivité du système
- Diversité des récepteurs
- Pas de filtre nécessaire en tête de l’installation
électrique.
50 Hz
Fréquence
porteuse
Réseau EDF
230V
- La norme UTE NF C15-100 et les règles de l'art
doivent être respectées.
- Il est nécessaire que les appareils connectés ou environnants ne
créent pas de perturbations trop fortes (directives 2004/108/CE).
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 5

Alimentation
secteur
230 V - 50Hz
N
L
Récepteur
CPL
Récepteur
CPL
Récepteur
CPL
NL
NNLL
Convecteurs zone 1 Convecteurs zone 2 Convecteurs zone 3
Télécommande téléphonique
TYPHONE 2 CPL
(option)
télé-info
1 sortie ECS
chauffe-eau
électrique
Gestionnaire
d’énergie
(option)
Dans le cas d’une installation en
triphasé, vous devez utiliser un
coupleur de phases (réf : 6051046)
pour émettre sur les 3 phases
simultanément.
NPh1Ph2Ph3
Coupleur de phases
Le récepteur CPL X2D
La qualité de régulation de la température
confort dépend de la qualité du
thermostat du convecteur.
- 5 -
Français
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 6

Fixation
Avant toute manipulation,
coupez l’alimentation.
• Soulevez le capot à l’aide
d’un tournevis.
1
Remarque : pour la protection de l’alimentation du
programmateur CPL, vous devez utiliser un disjoncteur
de 10A minimum (ne pas utiliser de disjoncteur 2A).
- 6 -
• Fixez le socle à l’aide de
3 vis et de chevilles
ou sur une boîte
d’encastrement
(entraxe 60 mm).
• Séparez le programmateur
de son socle en dévissant
la vis de verrouillage ❶
(vis imperdable).
Nota : il est impératif de fixer le socle avec 3 vis.
AUTO
PROG
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 7

Raccordement
Si nécessaire, des cloisons
défonçables (❷) avec une
pince sont prévues pour laisser
passer les câbles de
raccordement si nécessaire.
• Raccordez les 2 fils
d’alimentation
sur le bornier
AUTO
PROG
1
• Accrochez le programmateur
sur la patte du socle et
immobilisez-le avec la vis
de verrouillage ❶.
• Replacez le capot
sur le programmateur
• Votre programmateur est prêt
pour la mise en service.
2
- 7 -
Français
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 8

- 8 -

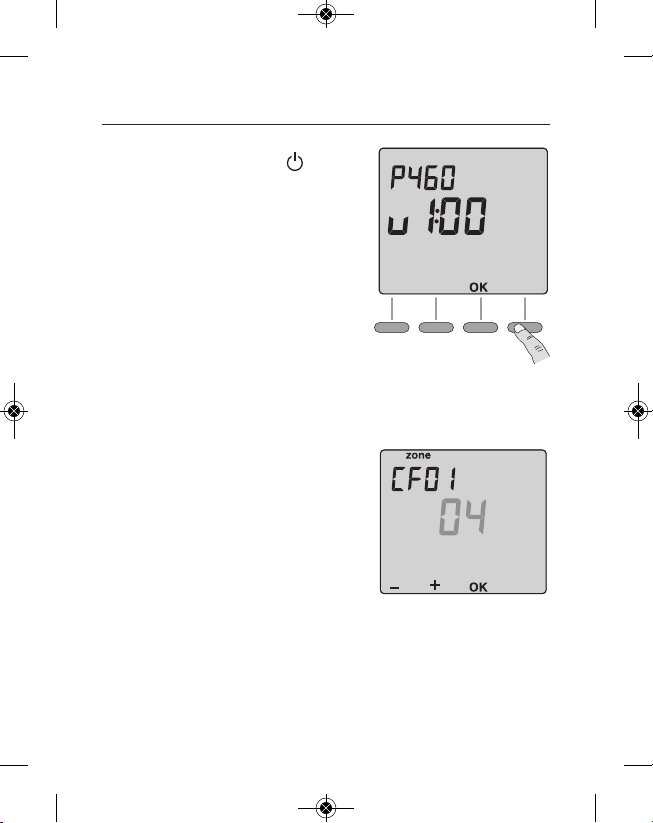

Tournez la molette sur et
appuyez 5 secondes sur la touche
de droite jusqu’à afficher P460
(menu de maintenance réservé à
l’installateur).
Appuyez sur K.
L’écran affiche CF01.
CF01 - Choix du nombre de zones
Réglage de 1 à 6 zones.
(4, par défaut).
Appuyez sur +ou -- pour
effectuer votre choix, sur K
pour valider et passer au menu
suivant.
Mise en service
5 sec.
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 9

- 9 -
CF02 - Choix du
fonctionnement
en mode AUT
Choix parmi 3 modes.
Appuyez sur +pour effectuer votre
choix, sur K pour valider et
passer au menu suivant.
Fonctionnement
Confort / Economie (par défaut)
Choix du mode
de fonctionnement Fonctionnement
Confort / Hors Gel
Fonctionnement
Confort / Arrêt
CF03 - Association du programmateur
avec un émetteur
Vous pouvez associer au pro-
grammateur un appareil de type
“émetteur CPL” (GECPL1, GP6
CPL, TYPHONE 2 CPL...).
Sinon appuyez sur O pour
passer à l’association des
récepteurs.
L’appareil affiche “----” .
Français
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 10

1- Pour associer un émetteur de type gestionnaire
de puissance (GECPL1, GP6 CPL...)
Validez sur l’émetteur (voir notice de celui-ci).
L’affichage indique GE - -.
Nota : pour annuler, appuyez sur la touche -- .
2- Pour associer un émetteur de type télécom-
mande téléphonique CPL (TYPH NE 2 CPL)
Validez sur l’émetteur (voir notice de celui-ci).
L’affichage indique - - ty.
Nota : pour annuler, appuyez sur la touche + .
Dans le cas où le programmateur CPL est
associé aux 2 types d’émetteurs,
L’afficheur indique GEty.
Appuyez sur la touche K pour valider votre choix et
passer au réglage du menu CF04.
Gestionnaire
d'énergie
CPL associé
TYPHONE CPL
associé
- 10 -
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 11

CF04 - Choix du niveau d’abaissement
lors d’un réduit tarifaire
Ce menu est disponible uniquement si un gestionnaire
d’énergie est associé au programmateur.
Dans le cas contraire vous passez directement à
l’association des récepteurs.
Choix du niveau
d’abaissement lors
d’un réduit tarifaire - 1°C
- 2°C
- 11 -
Français
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 12

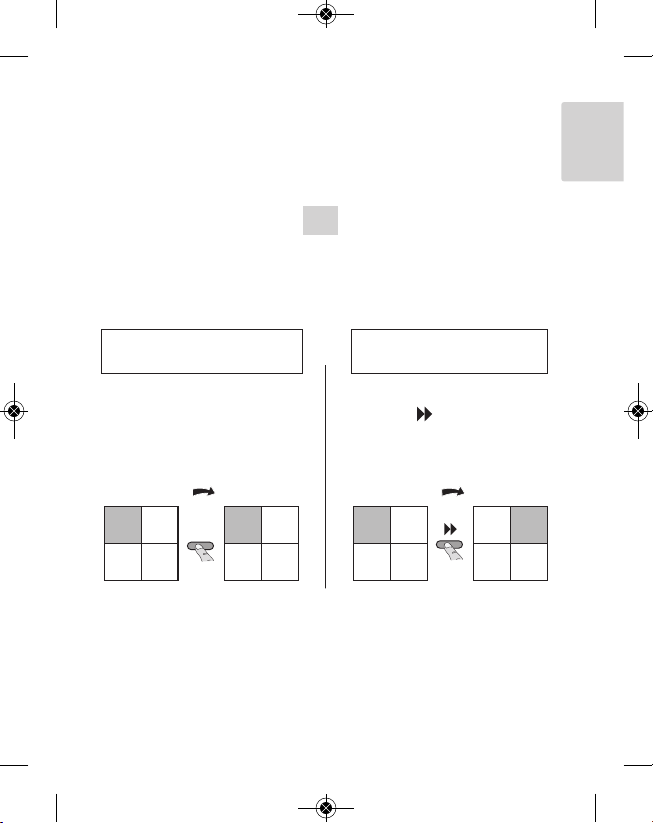

Association des récepteurs (CF05)
Pour chaque récepteur, vous devez déterminer la zone
de programmation à laquelle il doit être associé, ainsi
que sa voie de délestage (de d1 à d8, d0 = pas de
délestage).
Lorsque plusieurs récepteurs sont associés à une
même zone de programmation, il est conseillé de leur
attribuer une voie de délestage distincte pour éviter un
délestage simultané.

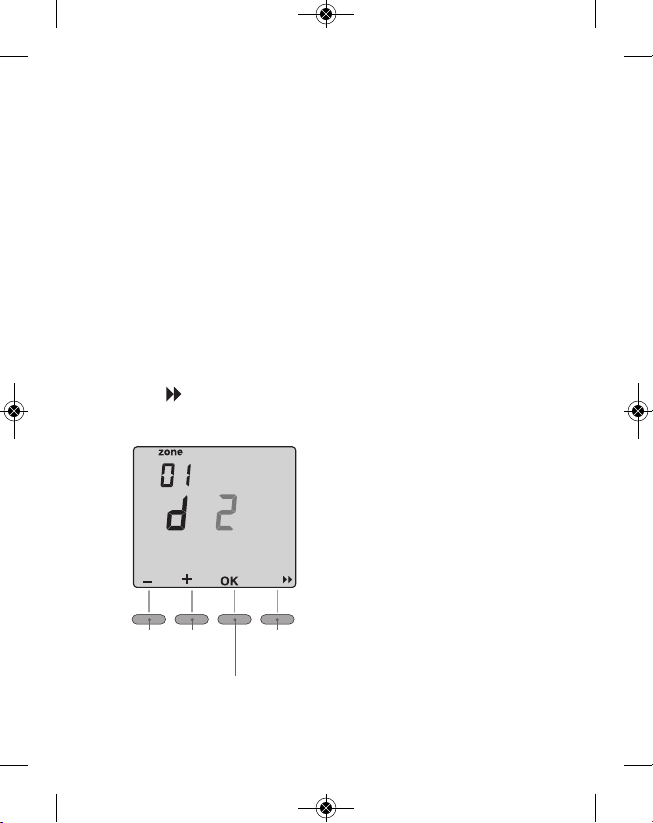

Sur l’émetteur :
Sélectionnez la zone à associer en appuyant sur la
touche , puis appuyez sur +ou -- pour choisir la voie
de délestage ex : d=2
- 12 -
Choix de la voie
de délestage
(si association avec
un gestionnaire
d'énergie)
Choix de la zone
de programmation
Passage au menu
CF06
L’émetteur envoie une
trame vers les réce teurs.
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 13

Sur le réce teur :Appuyez 5 secondes sur la touche
jusqu’à ce que le voyant O du récepteur clignote
lentement. Appuyez brièvement sur la touche .
Le voyant vert ne clignote plus.
Le récepteur est associé à la zone choisie.
Recommencez les opérations pour chaque zone.
Appuyez sur O pour sortir du mode association.
Appuyez brièvement sur la touche . Le voyant vert
ne clignote plus. Le récepteur A est associé à la zone
1 et à la voie de délestage d=2.
Exemple : Les récepteurs A et B sont associés
à la zone 1.
Récepteur A : voie de délestage 2
Récepteur B : voie de délestage 3
Associer le récepteur A
à la voie de délestage 2.
Sur l’émetteur :
Appuyez sur +ou -- pour choisir la
voie de délestage : d=2.
Sur le réce teur :
Appuyez 5 secondes sur la touche
jusqu’à ce que le voyant O
du récepteur clignote lentement.
Choix de la voie
de délestage
Passage
au menu
CF06
- 13 -
Français
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 14

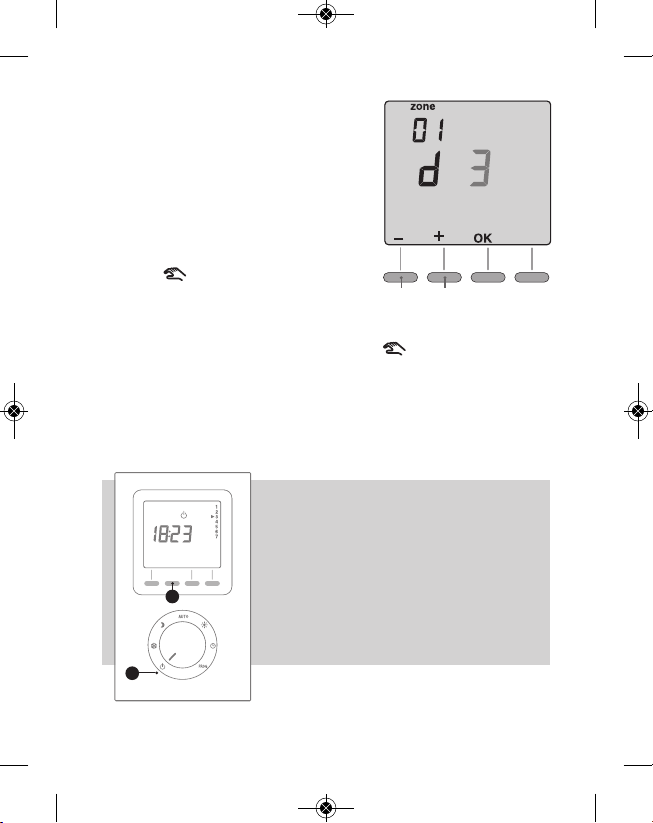

Associer le récepteur B
à la voie de délestage 3.
Sur l’émetteur :
Appuyez sur +ou -- pour choisir la
voie de délestage : d=3.
Sur le réce teur :
Appuyez 5 secondes sur la
touche jusqu’à ce que le
voyant O du récepteur clignote
lentement.
Appuyez brièvement sur la touche .
Le voyant vert ne clignote plus.
Le récepteur B est associé à la zone 1 et à la voie de
délestage d=3.
- 14 -
Choix de la voie
de délestage
Remarque :
A tout moment vous pouvez accé-
der directement au menu d’asso-
ciation des récepteurs pour cela :
❶Tournez la molette sur Arrêt
❷Appuyez 5 secondes sur la
seconde touche.
1
2
5 sec.
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 15

Tournez la molette sur .
Les jours clignotent.
Appuyez sur +ou -- pour effectuer
votre choix, sur K pour valider
et passer au réglage suivant.
Recommencez les opérations
pour régler les heures et les minutes. Tournez la
molette pour sortir du mode de réglage.
Mise à l’heure
Jour
Heures
Minutes
CF06 - Affichage des défauts de l’installation
Pour sortir du mode maintenance, tournez le bouton.
Défaut de communication avec
le gestionnaire d’énergie
Défaut de communication avec
le compteur électronique
Défaut de communication avec
le Typhone 2 CPL
Affichage des défauts
de l’installation
- 15 -
Pour supprimer les associations des récepteurs
(réinitialisation des récepteurs).
• Appuyez sur la touche du récepteur mixte pendant
1 minute. Le voyant “TH” clignote,
l’association avec l’émetteur est supprimée.
Français
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 16

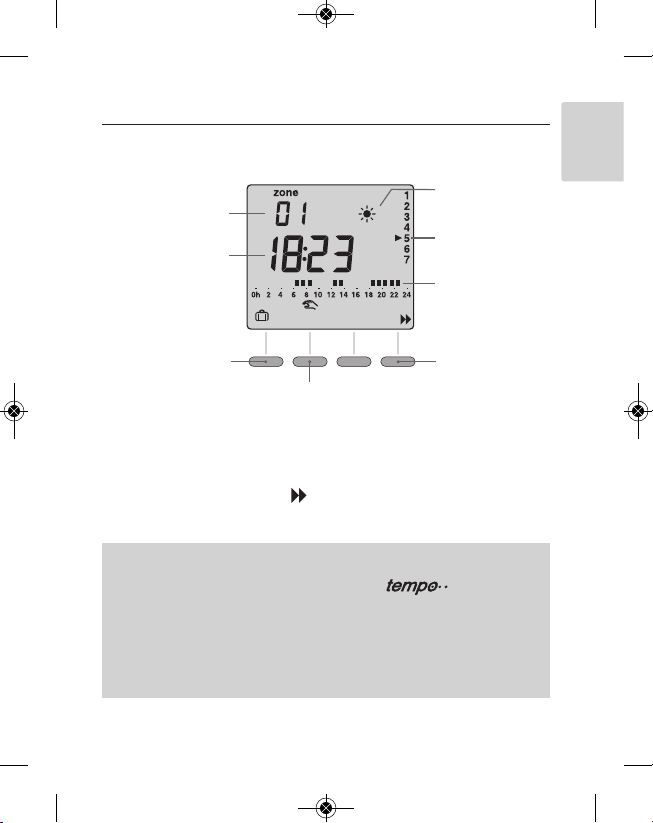

Programmation
1h
de réduit
1h
de confort
Validation et
passage au
jour suivant
1er
créneau
horaire
Heure du
créneau
consulté
Jour
Profil du
programme
Sélection
de la zone
A la mise en service, le programme “Confort de 6h à
23h” est appliqué à tous les jours de la semaine et à
toutes les zones.
Pour modifier la programmation, tournez le bouton sur
PROG. Le 1er créneau horaire de la zone 1 clignote.
- 16 -
1. Sélectionner la zone à programmer
Appuyez sur la touche .

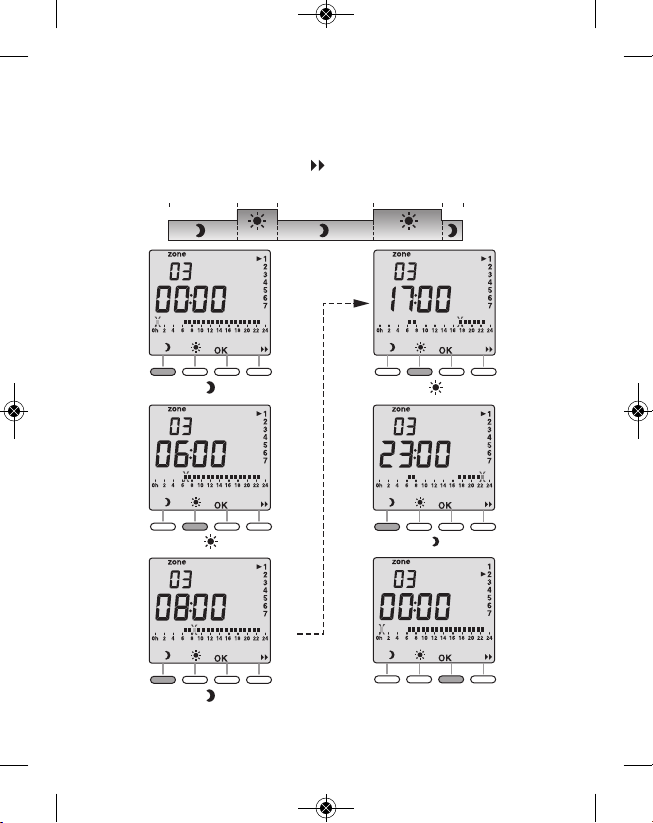

2. Créer votre programme
La programmation commence au jour 1 et à 0h00.
Appuyez sur les touches ou pour créer vos diffé-
rentes périodes de Confort ou d’Economie (selon le
réglage effectué au menu CF02).
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 17

Sur la même zone
pour le jour suivant
3. Valider le programme
Appuyez sur la touche O pour valider et passer à la
programmation du jour suivant.
Tournez le bouton pour
sortir du mode de programmation.
- 17 -
Sur la zone suivante
pour le même jour
4. Valider et copier le programme
U
U
Maintenez appuyée la
touche K pendant
3 secondes.
Exemple :
Maintenez appuyée la
touche pendant
3 secondes.
Exemple :
Z1 Z2
Jour 1
Z3 Z4
Z1 Z2
Jour 2
Z3 Z4
3
sec.
OK
Z1 Z2
Jour 1
Z3 Z4
Z1 Z2
Jour 1
Z3 Z4
3
sec.
Appuyez sur la touche K pour valider
Français
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 18

- 18 -
6h 8h 0h0h 17h 23h
Exemple : Confort de 6h à 8h et de 17h à 23h
sur la zone 3
Appuyez sur jusqu'à 06:00
Appuyez sur jusqu'à 00:00
Appuyez sur jusqu'à 17:00
Appuyez sur jusqu'à 08:00
Appuyez sur jusqu'à 23:00
Validez
Appuyez sur la touche pour changer de zone
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 19

Mode automatique
Tournez le bouton sur AUT .
L’appareil suit la programmation.
Appuyez sur la touche pour sélectionner la zone à
consulter.
Mode absence
(toutes zones)
Mode manuel (zone par zone)
Confort ou Economie (selon réglage CF02),
jusqu'au prochain changement de programme
Sélection
de zone
Zone de
chauffage
Allure
en cours
(ex : Confort)
Jour
Programme
en cours
Heure
- 19 -
Français
Remarque :
Dans le cas d’une installation en tarif
le pictogramme “AUTO” clignote lorsque qu’un abaissement
tarifaire est en cours.
En période de confort, l’appareil suit alors le réduit tarifaire
choisi dans le menu CF04.
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 20

- 20 -
Ce mode permet de mettre
toutes les zones de chauffage
en Hors-Gel pour une durée
réglable de 1 à 365 jours.
A partir du mode automatique
(AUT ), appuyez sur la touche .
Le nombre de jours clignote.
Appuyez sur +ou -- pour régler
le nombre de jours.
Exem le :
Départ le 10 Janvier, retour le 19
Janvier, indiquez 9 jours.
Le fonctionnement automatique
reprendra le 19 Janvier à 00h00.
Validez par K.
Pour annuler le mode absence (exemple : retour
anticipé), appuyez sur la touche Cou tournez le
bouton.
Mode absence
2703593_rev1_Mise en page 1 17/07/2013 16:58 Page 21
