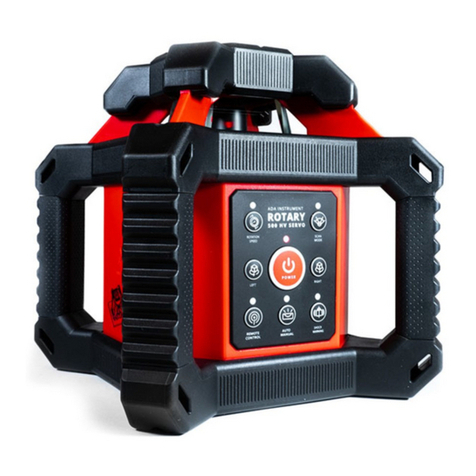

ADA INSTRUMENTS ROTARY 500 HV SERVO User manual

Laser level
Manufacturer: Adainstruments Address: www.adainstruments.com
OPERATING MANUAL
ROTARY 500 HV SERVO / ROTARY
500 HV-G SERVO

2
ON \ OFF
AUTOREMOTE
CONTROL MANUAL
English
1
34
6
1
2
3
4
57
8
9
6
1
6
2
4
3
5
2
10
11
12
13
89
7
5
6
4
2 3114
5
4
3
1 9
2 8
5
6
7
15
14
16
10
11
1213
5 mm

3
THE MANUFACTURE RESERVES THE RIGHT TO MAKE CHANGES (NOT
HAVING AN IMPACT ON THE SPECIFICATIONS) TO THE DESIGN,
COMPLETE SET WITHOUT GIVING PRIOR WARNING.
APPLICATION
ROTARY 500 HV Servo / ROTARY 500 HV - G Servo has been designed for
use in most areas of construction, for example:
Laying foundations
Wall and fence construction
Laying sloped water and sewerage lines
Laying ooring
Hanging acoustic ceilings
Installing partitions and drywall
SPECIFICATIONS
Horizontal/Vertical
Beam accuracy ...........................................± 0.1 mm/m
Self-leveling range .........................................±5°
Dust/water protection ................................IP65
Recommended working range
(diameter).........................................................500 m diameter with laser detector
Laser source.....................................................635 нм (500 HV SERVO)
520 nm (500 HV-G SERVO)
Laser class........................................................II
Tripod mount ................................................ 2х5/8″
Rotational Speed (rpm) ...............................0 (stationary point), 120, 300, 600
English

4
LASER LEVEL
1. Laser output window
2. Keypad
3. Battery cover
4. 5/8” tripod thread
5. Battery charger jack
6. Handle
KEYPAD
1. Power Indicator
2. On/O button
3. Scan mode Indicator
4. Scan mode
5. Clockwise Rotation button
6. Shock warning Indicator
7. Shock warning button
8. Auto/Manual button
9. Manual Indicator
English
1
2
Scanning function......................................... 0° (stationary point), 10°,45°,
90°,180°
Remote control distance ...........................100 m
Remote control power supply...................2 x AAA 1,5V batteries
Laser power supply...................................... 4xAA NI-MH batteries /
4xAA alkaline batteries /
power supply DC 5.6V 700mA
Laser battery life.........................................Approx. 18-20 hours of continu
ous use
Laser detector power supply.....................1x9V alkaline battery
Laser detector battery life ........................50 hours of continuous use
Weight ..............................................................2.4 kg with batteries
Dimensions (L x W x H), mm ....................200 x 200 x 200

5
10. On/O button for remote operation
11. Remote operation Indicator
12. Counterclockwise Rotation button
13. Speed button
14. Speed indicator
FEATURES
1. Self-leveling electronic mechanism on slopes of ± 5°
2. 360° rotation generates a horizontal or vertical level plane
3. Generates an inclined plane of any angle in both the X and Y planes
(manual mode)
4. Four variable speeds (0 /120/300/600 rpm)
5. Adjustable scan modes create visible laser lines
6. Plumb Down/Plumb Up lines
7. Standard tripod thread (5/8”) for vertical or horizontal use, and for
attachment to angle bracket
8. Work-site tough rubber bumpers and ergonomic handle
9. Remote Control and Laser Detector included
10. Remote control and laser detector
USING THE REMOTE CONTROL
The laser can be operated by remote control. The eective range of the
remote control is 328 ft (100m). Press On/O button both on the device
and remote to start operation from the remote control.
1. Clockwise Rotation button
2. X/Y axis button
3. TILT button
4. Auto/Manual button
5. Scan Mode
6. On/O button
7. Speed button
8. TILT button
9. Counterclockwise rotation button
English
3

6English
OPERATING INSTRUCTIONS
To get the most out of your ROTARY 500 HV Servo / ROTARY 500 HV-G Servo,
please adhere carefully to the following instructions.
NOTE: Avoid setting up the laser near heavy machinery or sources of
vibration that may adversely aect the leveling of the Laser.
HORIZONTAL PLANE (AUTOMATIC MODE)
1. Place the instrument on a horizontal surface. Set up the tool on the
tripod using a thread 5/8″on the bottom part of the device. The tool
can compensate for up to ±5° from the horizontal plane.
2. Press On/O button (№2 pic.2). The Power Indicator (№1 рic.2) will light
up. If the instrument is out of range (±5° ) the Manual indicator (№9,
рic.2). will blink, the laser beams with not be projected and rotation
will not begin. Turn o the tool and set up again.
3. Verify that the instrument is in automatic mode – the Manual indicator
(№9, рic.2) will blink while self-levelling.
4. The tool is ready for work when the Power indicator (№1 рiс.2) is lit,
the Manual indicator (№9 рiс.2) has stopped blinking, and the laser
beams are projected. The instrument is now leveled and the laser head
rotates clockwise at 600 rpm.
5. To make the beam more visible, change the rotating speed using the
speed key (№13 рiс.2), or use the Laser Detector to detect the laser beam.
6. Press Shock warning button (№7 рiс.2) to automatically stop the laser
beams while the unit is self-leveling. The laser beams will automatically
restart when the unit is leveled.
7. You can use the remote control to control the instrument
8. To turn the instrument o, press On/O button (№2 рiс.2).
VERTICAL PLANE (AUTOMATIC MODE)
The tool can be set up to create a vertical laser line.
Note: To project a vertical plane in the automatic mode place the tool
with the keypad up.
1. Place the tool on its side on the ground. Set up the tool on the tripod using
a thread 5/8″on the side part of the device. Level the tool by adjusting the
tripod legs. The device can compensate for a variance of up to ±5° from

7English
the vertical plane.
2. Press the On/O button (№2 рiс2). The Power indicator (№1 рiс2) will light
up. If the tool is out of range (±5°) the Manual indicator (№9 рiс.2) will start
frequently blinking, the laser beams with not be projected and rotation will
not begin. Please turn o the tool and set up it again.
3. Verify that the tool is in automatic mode – the Manual indicator (№9 рiс.2)
will be blinking during automatic self-leveling.
4. The tool is ready for operation when the Power indicator (№1 рiс.2) is
ON. The Manual indicator (№9 рiс.2) has stopped blinking, and the laser
beams are projected. The tool is now leveled and the laser head rotates
clockwise at 600 rpm.
5. To make the beam more visible, change the rotating speed using the
speed button (№13 рiс.2), or use the laser detector to detect the laser beam.
6. Press Shock warning button (№7 рiс.2) when the tool is inclined. There is
no sel-leveling in such mode and laser beams are not projected.
7. Use remote control to operate the tool at large distance.
8. Press On/O button (№2 рiс.2) to switch o the tool.
INCLINED PLANE (MANUAL MODE)
1. The tool can be set up to create inclined plane along one or two axis.
Axis tilt control is possible only with the remote control. This is very
helpful for laying inclined concrete surfaces, ensuring run-o from
pathways, and laying water and sewage lines. Set up the instrument
on the at horizontal surface.
2. Press On/O button (№2 рiс.2). The power indicator (№1 рiс.2) will
light up.
3. Press the Auto/Manual button (№8 рiс.2). When the Manual Indicator
lights (№9 рiс.2), the tool is in manual mode.
4. Press On/O button (№2 рiс.2) for remote operation. Remote operation
indicator (№11 рiс.2) lights up.
5. Press On/O button on the remote control (№6 рiс.3).
6. Chose the X & Y direction by pressing the X/Y axis button (№2 рiс.3)
on the remote control. The selected axis will be shown on the display
of the remote.
7. Using the X-Axis and Y-Axis arrows (№8,3 рiс.3), adjust the slope of the
unit until it suits your requirements.
8. To make the beam more visible, change the rotating speed, change
scanning mode, or use the laser detector to detect the laser beam.
9. To return to Automatic mode, press the Auto/Manual key (8 рiс.2). The
4

8
Manual Indicator (№9 рiс.2) will turn o.
10. To turn the instrument o, press On/O button (№2 рис.2).
ROTATION SPEED CHANGE
The laser beam is more visible when the rotating speed is slow. Change the
speed of the rotating laser head by pressing the Speed button. The default
speed is 600 rpm. By pressing the Speed button (№13 рiс.2) you can change
the speed as follows: 0-120-300-600 rpm.
SCAN FUNCTION
The Scan function is used to limit the area covered by the laser beam, for
safety reasons or to improve visibility and sensitivity. The smaller the scanned
segment, the better it is visible. The default mode is 360°, which is provided
by the horizontal or inclined beam throughout the work area or room. The
Scan button (№4 рiс.2) changes the mode as follows: 0°- 10°- 45°-90°- 180° .
1. Press the Scan button (№4 рiс.2) to change the scan width.
2. The scan mark can be accurately positioned using the Clockwise (№5
рис.2) and Counterclockwise rotation buttons (№12 рис.2).
LASER DETECTOR
Laser detector increases the measurement range of the tool. Use the detector
when the laser beam is poorly visible, e.g. outdoor or in bright light. When
operating with the rod, set the detector on the rod with the help of mount.
1. Sound On/O
2. ON/OFF power
3. Line over the Zero level Indicator
4. LED indicator - Zero level
5. Line below the Zero level Indicator
6. LCD display
7. Detector sensor
8. Backlight On/O
9. Selection of detection accuracy
10. Accurate mode symbol
11. On/O backlight symbol
12. On/O sound symbol
13. Power indicator
English
5

9
14. Up direction indicator
15. Middle mark
16. Down direction indicator
USING THE LASER DETECTOR
Press the On/O button (№2 рic.5) to turn on the detector.
Select the measurement mode (№2 рic.5). The symbol of the selected mode
(№10 рic5) will be shown on the display: ±1 mm, ±2.5 mm, ±5 mm.
Select the mute or sound mode (№1 рiс.5). The sound symbol (№12 рiс.5)
will be shown on the display.
Turn the detection window (№7 рiс.5) towards the laser beam and move
the detector up and down following the direction of the arrow (№14, 16
рiс. 5) on the LCD.
Lower the laser detector (№16 рiс.5) if the arrow points down. You will hear
a sound alarm.
Raise the laser detector if the arrow points up (№14 рiс5.). You will hear a
sound alarm.
The level marks on the sides of the laser detector are leveled with the laser
beam when the mid mark is displayed on the display (№15 рiс.5). You will
hear a continuous sound alarm.
CARE AND CLEANING
• Store in a clean dry place, between 5°F – 131°F (-15°C – 55°C)
• Before moving or transporting the unit, ensure that it is turned o.
• If the instrument is wet, dry o with a dry cloth. Do not seal the laser in
the carrying case until completely dry.
• Do not attempt to dry the instrument with re or with an electric dryer.
• Do not drop the instrument, avoid rough treatment, and avoid con stant
vibration.
• Periodically check the calibration of the instrument.
• Clean with a soft cloth, slightly dampened with a soap and water solution.
Do not use harsh chemicals, cleaning solvents or strong detergents.
• Keep the laser aperture clean by wiping it gently with a soft lintfree cloth.
• Keep the detection window of the Laser Detector clean by wiping it with a
soft cloth moistened with glass cleaner.
• Remove batteries from the instrument during lengthy periods of non-use,
and store in carrying case.
• Ensure that the tool is turned o before removing batteries.
English

10
HORIZONTAL PLANE CALIBRATION TEST
1. Set up the instrument approximately 150ft (50m) from a wall or a
measuring sta.
2. Level the instrument as accurately as possible.
3. Position it so that the X-axis is pointing in the direction of the mea-
suring sta or wall.
4. Turn on the tool.
5. Mark the height of the laser beam on the measuring sta or make a
mark on the wall.
6. Rotate the instrument by 180°.
7. Mark the height of the laser beam on the measuring sta or make a
new mark on the wall. The dierence between the heights or marks
should not exceed 15 mm.
8. Repeat this procedure for the Y axis.
POWER SUPPLY
ROTARY 500 HV SERVO / ROTARY 500 HV-G SERVO is supplied with recharge-
able batteries and battery charger (AC/DC Converter).
Warning: Do not use ordinary batteries together with the charger. This
may cause a malfunction.
1. Charge the rechargeable batteries when the power indicator ashes
on the keypad.
2. Insert the plug of the battery charger into the battery charger jack
(№5 рiс1).
3. The indicator on the battery charger lights up in orange when charging.
The indicator lights up in green when the battery is fully charged.
4. The batteries can be removed from the tool by unscrewing the screws
of the battery compartment cover (№3 рiс.1).
NOTE: The instrument can be operated while recharging.
LASER DETECTOR
1. Press the battery compartment lock and remove the battery compart ment
cover.
2. Remove the 9V alkaline battery.
3. Replace with a new 9V alkaline battery.
English
6

11
REMOTE CONTROL
The battery compartment is located in the back part of the remote control.
1. Slide o the battery compartment cover.
2. Remove the batteries.
3. Replace them with new “AAA” batteries.
4. Close the battery compartment cover.
WARRANTY
This product is warranted by the manufacturer to the original purchaser to
be free from defects in material and workmanship under normal use for a
period of two (2) years from the date of purchase.
During the warranty period, and upon proof of purchase, the product will
be repaired or replaced (with the same or similar model at manufactures
option), without charge for either parts of labour.
In case of a defect please contact the dealer where you originally pur-
chased this product. The warranty will not apply to this product if it has
been misused, abused or altered. Withiut limiting the foregoing, leakage
of the battery, bending or dropping the unit are presumed to be defects
resulting from misuse or abuse.
EXPETIONS FROM RESPONSIBILITY
The user of this product is expected to follow the instructions given in
operating manual. Although all instruments left our warehouse in perfect
condition and adjustment the user is expected to carry out periodic checks
of the product’s accuracy and general performance.
The manufacturer, or its representatives, assumes no responsibility of re-
sults of a faulty or intentional usage or misuse including any direct, indi-
rect, consequential damage, and loss of prots. The manufacturer, or its
representatives, assumes no responsibility for consequential damage, and
loss of prots by any disaster (earthquake, storm, ood ...), re, accident,
or an act of a third party and/or a usage in other than usual conditions.
The manufacturer, or its representatives, assumes no responsibility for
any damage, and loss of prots due to a change of data, loss of data and
English

12
interruption of business etc., caused by using the product or an unusable
product. The manufacturer, or its representatives, assumes no responsi-
bility for any damage, and loss of prots caused by usage other than ex-
plained in the operating manual.
The manufacturer, or its representatives, assumes no responsibility for
damage caused by wrong movement or action due to connecting with oth-
er products.
WARRANTY DOESN’T EXTEND TO FOLLOWING GASES:
1. If the standard or serial product number will be changed, erased, re-
moved or will be unreadable.
2. Periodic maintenance, repair or changing parts as a result of their nor-
mal runout.
3. All adaptations and modications with the purpose of improvement
and expansion of normal sphere of product application, mentioned in the
service instruction, without tentative written agreement of the expert pro-
vider.
4. Service by anyone other than an authorized service center.
5. Damage to products or parts caused by misuse, including, without lim-
itation, misapplication or negligence of the terms of service instruction.
6. Power supply units, chargers, accessories, wearing parts.
7. Products, damaged from mishandling, faulty adjustment, maintenance
with low-quality and non-standard materials, presence of any liquids and
foreign objects inside the product.
8. Acts of God and/or actions of third persons.
9. In case of unwarranted repair till the end of warranty period because
of damages during the operation of the product, it’s transportation and
storing, warranty doesn’t resume.
English

13
Russian
ПРОИЗВОДИТЕЛЬ ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО ВНОСИТЬ ИЗ-
МЕНЕНИЯ НЕ ВЛИЯЮЩИЕ НА ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В
КОНСТРУКЦИЮ, ВНЕШНИЙ ВИД И КОМПЛЕКТАЦИЮ БЕЗ УВЕДОМ-
ЛЕНИЯ
ПРИМЕНЕНИЕ
ROTARY 500 HV SERVO / 500 HV-G SERVO - это строительный
ротационный нивелир оборудованный электронным компенсатором
на сервоприводах. Используется для разметки при выполнении
следующих работ:
Закладка фундамента
Возведение стен, перегородок и забора
Прокладка канализации
Укладка пола
Установка подвесных потолков
Прокладка коммуникаций и т.д.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Точность горизонтального/
вертикального луча ..................................± 0.1мм/м
Диапазон самовыравнивания .............±5°
Класс пыле/влагозащиты ......................IP65
Рабочий диапазон (диаметр) ..............500 м диаметр с детектором
Лазерные излучатели..............................635 нм (500 HV SERVO)
520 nm (500 HV-G SERVO)
Класс лазера..................................................II
Резьба под штатив.....................................2х5/8”
Скорость вращения (об/мин) ...............0 (стационарная точка), 120,
300, 600

14 Russian
Функция сканирования...........................0° (стационарная точка),
10°,45°, 90°,180°
Расстояние работы пульта ДУ...............100 м
Источник лазерного прибора.................4xAA NI-MH батареи /
4xAA алкалиновые батареи /
зарядное устройство DC 5.6V
700mA
Источник питания пульта.......................2хAAA 1,5В
Продолжительность работы..................Приблизительно 18-20 часов
непрерывной работы
Источник питания
лазерного приемника.................................1х9В алкалиновая батарея
Продолжительность
работы лазерного приемника ................50 часов
непрерывной работы
Вес ........................................................................2.4 кг с батареями
Размеры (Д x Ш x В), мм ...........................200 x 200 x 200
ЛАЗЕРНЫЙ УРОВЕНЬ
1. Окно лазерного излучателя
2. Клавишная панель
3. Крышка батарейного отсека
4. Резьба под штатив 5/8”
5. Разъем для заряда батареи
6. Ручка
1

15
2
Russian
КЛАВИШНАЯ ПАНЕЛЬ
1. Индикация включения
2. Кнопка Вкл/Выкл.
3. Индикация включения режима сканирования
4. Режим сканирования
5. Кнопка вращения по часовой стрелке
6. Индикация отключения автоматического выравнивания после
разгоризонтирования
7. Кнопка отключения автоматического выравнивания после
разгоризонтирования
8. Кнопка Ручного/Автоматического режима работы
9. Индикация ручного режима управления
10. Кнопка вкл/выкл управления с пульта ду
11. Индикация включения управления с пульта ду
12. Кнопка вращения против часовой стрелки
13. Кнопка выбора скорости вращения
14. Индикатор выбора скорости вращения
ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ ПРИБОРА
• Самовыравнивающийся электронный механизм на уклонах ± 5°
• При вращении лазера на 360° образуется горизонтальная или
вертикальная плоскость
• Образование наклонной плоскости любого угла в плоскостях Х и
Y (ручной режим работы)
• 4 скорости (0 /120/300/600 об/мин)
• Настраиваемые режимы сканирования создают видимые
лазерные линии

16
• Точка лазернго отвеса
• Стандартная резьба под штатив (5/8”) для вертикального или
горизонтального применения
• Защитные резиновые прокладки и эргономичная ручка
• Пульт ДУ и детектор лазерного излучения
ИСПОЛЬЗОВАНИЕ ПУЛЬТА ДУ
Ротационным лазерным нивелиром можно управлять с помощью
пульта ДУ. Рабочее расстояние пульта ДУ составляет 100 м. Для
начала работы с пультом нажмите кнопки «вкл/выкл. управления с
пульта ДУ» на клавишной панели прибора (№10 рис.2) и пульта ДУ
(№6 рис.3).
1. Кнопка вращения по часовой стрелке
2. Кнопка выбора осей X/Y
3. Кнопка направления наклона
4. Кнопка ручного/автоматического режима работы
5. Режим сканирования
6. Кнопка вкл/выкл. пульта ДУ
7. Кнопка выбора скорости вращения
8. Кнопка направления наклона
9. Кнопка вращения против часовой стрелки
РЕЖИМЫ РАБОТЫ
ГОРИЗОНТАЛЬНАЯ ПЛОСКОСТЬ (АВТОМАТИЧЕСКИЙ РЕЖИМ)
1. Установите прибор на горизонтальную поверхность. Для
установки на штатив используйте резьбу 5/8″ в нижней
части прибора. Инструмент может компенсировать уклон от
горизонтальной поверхности до ± 5°.
2. Нажмите на кнопку Вкл. (№2 рис.2). Загорится индикатор
включения (№1 рис.2). Если инструмент установлен за пределы
компенсации ± 5° начинает часто мигать индикация ручного
режима управления (№9, рис.2). Лазерные лучи перестают
излучаться и вращение не начинается. Выключите ротационный
нивелир и устраните наклон больше ± 5°.
3
Russian

17
3. Убедитесь, что включен автоматический режим работы.
Индикация ручного режима работы (№9 рис.2) будет мигать,
пока происходит автоматическое выравнивание.
4. Прибор готов к работе. Когда индикатор питания включен
(№1 рис.2), индикация ручного режима работы (№9 рис.2)
прекращает мигать и прибор излучает лазерные лучи. Теперь
прибор выровнен и головка лазерного излучения вращается по
часовой стрелке со скоростью 600 об/мин.
5. Чтобы лазерный луч был лучше виден, поменяйте скорость
вращения при помощи кнопки изменения скорости (№13 рис.2),
или используйте приемник лазерного излучения для обнару
жения лазерного луча.
6. Нажмите на кнопку отключения автоматического выравнивания
после разгоризонтирования (№7 рис.2). В этом режиме прибор
не будет выравниваться при случайном разгоризонтировании
и лазерные лучи перестают излучаться.
7. Для управления ротационным нивелиром на расстоянии вы
можете использовать пульт ДУ.
8. Чтобы выключить ротационный нивелир, нажмите на кнопку
Вкл/Выкл (№2 рис.2).
ВЕРТИКАЛЬНАЯ ПЛОСКОСТЬ (АВТОМАТИЧЕСКИЙ РЕЖИМ)
1. Ротационный лазерный нивелир может использоваться для
создания вертикальной линии.
Внимание: для проецирования вертикальной плоскости в
автоматическом режиме прибор нужно установить
клавишной панелью вверх.
2. Поместите ротационный нивелир на поверхность боковой
стороной. Для установки на штатив используйте резьбу 5/8″ на
боковой части прибора. Выровняйте инструмент с помощью
ножек штатива. Ротационный нивелир может компенсировать
уклон от вертикальной плоскости до ±5°.
3. Нажмите на кнопку Вкл/Выкл. (№2 рис2). Загорается индикация
включения (№1 рис2). Если инструмент установлен за пределы
компенсации ±5° начинает часто мигать индикация ручного
Russian

18
режима управления (№9 рис.2). Лазерные лучи перестают
излучаться и вращение не начинается. Выключите ротационный
нивелир и устраните наклон больше ± 5°.
4. Убедитесь, что включен автоматический режим работы.
Индикация ручного режима работы (№9 рис.2) будет мигать,
пока происходит автоматическое выравнивание.
5. Прибор готов к работе, когда индикатор питания (№1 рис.2)
включен. Индикация ручного режима работы (№9 рис.2)
прекращает мигать и прибор излучает лазерные лучи. Теперь
прибор выровнен и головка лазерного излучения вращается по
часовой стрелке со скоростью 600 об/мин.
6. Чтобы лазерный луч был лучше виден, поменяйте скорость
вращения при помощи кнопки изменения скорости (№13
рис.2), или используйте приемник лазерного излучения для
обнаружения лазерного луча.
7. Нажмите на кнопку отключения автоматического выравнивания
после разгоризонтирования (№7 рис.2). В этом режиме прибор
не будет выравниваться при случайном разгоризонтировании
и лазерные лучи перестают излучаться.
8. Для управления ротационным нивелиром на расстоянии вы
можете использовать пульт ДУ.
9. Чтобы выключить ротационный нивелир, нажмите на кнопку
Вкл/Выкл. (№2 рис.2).
НАКЛОННАЯ ПЛОСКОСТЬ (РУЧНОЙ РЕЖИМ РАБОТЫ)
1. Ротационный лазерный нивелир может создавать наклонную
плоскость по одной или сразу двум осям. Управление наклона
по осям возможно только с пульта ДУ. Используйте эту функцию
при заливке бетона на наклонных поверхностях, при созданнии
канализационного водостока. Установите прибор на ровную
горизонтальную поверхность.
2. Нажмите на кнопку Вкл/Выкл. (№2 рис.2). Загорается индикация
включения (№1 рис.2).
3. Нажмите на кнопку Автом/Ручного режима работы (№8 рис.2).
Когда индикация ручного управления загорается (№9 рис.2) -
ротационный нивелир находится в ручном режиме работы.
4. Накжмите кнопку вкл/выкл управления с пульта ДУ (№10 рис.2).
При включении загорится индикатор включения управления с
пульта ДУ (№11 рис2).
4

19
5. На пульте ДУ нажмите кнопку включения (№6 рис.3).
6. Выберите направление X или Y, нажав на кнопку выбора
осей (№2 рис.3) на пульте ДУ. На экране пульта отобразится
выбранная ось.
7. С помощью стрелок «вверх и вниз» (№8,3 рис.3) настройте
наклон прибора согласно вашим требованиям.
8. Чтобы лазерный луч был лучше виден, поменяйте скорость
вращения, измените режим сканирования или используйте
детектор лазерного излучения.
9. Для возврата в автоматический режим работы, нажмите на
кнопку Автом/Ручной режим работы (8 рис.2). Индикация
ручного управления погаснет (№9 рис.2).
10. Чтобы выключить ротационный нивелир, нажмите на кнопку
Вкл/Выкл. (№2 рис.2).
ИЗМЕНЕНИЕ СКОРОСТИ ВРАЩЕНИЯ
Лазерный луч лучше виден, если скорость вращения низкая.
Изменяйте скорость вращения лазерной головки с помощью кнопки
Скорость вращения (№13 рис.2). Скорость по умолчанию 600 об/
мин. Нажимая на кнопку Скорость вращения вы изменяете скорость
следующим образом: 0-120-300-600 об/мин.
ФУНКЦИЯ СКАНИРОВАНИЯ
Функция сканирования применяется для ограничения области,
покрытой лазерным лучом, для улучшения видимости и
чувствительности. Чем меньше сканируемый сегмент, тем лучше
он виден. По умолчанию сканирование составляет 360°, которое
создает горизонтальный или наклонный луч по рабочей области или
комнате. Кнопка Сканирование (№4 рис.2) изменяет сектор вращения:
0°-10°-45°-90°-180°.
1. Нажмите на кнопку Сканирование (№4 рис.2), чтобы изменить
сектор сканирования.
2. Перемещайте отметку сканирования с помощью кнопок вращения
По часовой (№5 рис.2) или Против часовой стрелки (№12 рис.2).
ДЕТЕКТОР ЛАЗЕРНОГО ИЗЛУЧЕНИЯ
Дальность измерения ротационного лазерного нивелира увеличива-
5

20
ется, если вы используете детектор лазерного излучения. Исполь-
зуйте детектор при плохой видимости лазерного луча. Например на
улице или при ярком освещении. При работе с рейкой установите
детектор на ней при помощи крепления.
1. Вкл/выкл звука
2. Вкл/Выкл прибора
3. Светодиодная индикация линия выше нулевого уровня
4. Светодиодная индикация нулевой уровень
5. Светодиодная индикация линия ниже нулевого уровня
6. ЖК-дисплей
7. Датчик приемника
8. Вкл/Выкл подсветки
9. Выбор точности обнаружения
10. Значок выбранной точности
11. Значок вкл/выкл подсветки дисплея
12. Значок включения вкл/выкл динамика
13. Индикатор заряда батареи
14. Указатель направления движения вверх
15. Указатель нулевой отметки
16. Указатель направления движения вниз
ИСПОЛЬЗОВАНИЕ ЛАЗЕРНОГО ДЕТЕКТОРА
Нажмите на кнопку Вкл/Выкл (№2 ри.5), чтобы включить детектор.
Выберите точность измерения (№8 рис.5). На дисплее отобразится
значок выбранного вами режима (№10 рис5) для поиска луча: ±1 мм,
±2.5 мм, ±5 мм.
Выберите звуковой или бесшумный режим (№1 рис.5) При выборе
звукового режима на дисплее отображается значок включенного
динамика (№12 рис.5).
Поверните окошко обнаружения (№7 рис.5) по направлению к
лазерному лучу и двигайте детектор вверх и вниз по направлению
стрелок на дисплее (№14, 16 рис. 5). Опустите детектор, если стрелка
указывает положение вниз (№16 рис.5). Раздается звуковой сигнал.
Поднимите детектор, если стрелка указывает направление вверх
(№14 рис5.)
Раздается звуковой сигнал.
Отметки на боковых сторонах детектора выравниваются с лазерным
лучом, когда отметка середины отображается на дисплее (№15 рис.5).
Раздается продолжительный звуковой сигнал.
