AEG SANTO SK 48800-7I User manual

SANTO
Gebrauchsanweisung
Operating instructions
Mode d’ emploi
SK 48800-7I
Kühlschrank
Refrigerator
Réfrigerateur
PERFECT IN FORM UND FUNCTION
N/AE/58. (08.)
200382182

2
Bevor Sie Ihr Gerät anschließend in Betrieb nehmen, lesen Sie bitte zuerst die
Gebrauchsanleitung durch, die Sicherheitshinweise und wichtige Informationen
enthält.
Nur so können Sie das Gerät sicher und zuverlässig nutzen und werden viel
Freude daran haben.
Folgende Zeichen werden Ihnen helfen, sich in der Gebrauchsanleitung besser
zurecht zu finden.
Sicherheitsvorschriften
Die Warnungen mit diesem Symbol dienen Ihrer Sicherheit und der Ihres
Gerätes
Wichtige Hinweise und Informationen
Umwelthinweise
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass
dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist,
sondern an einem Sammelpunkt für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum
korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Weitere Informationen über das Recycling
dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder
dem Geschäft, in dem Sie das Produkt gekauft haben.

3
Sicherheitshinweise.......................................................................................................4
Entsorgung .....................................................................................................................6
Gebrauch ........................................................................................................................7
Vor Inbetriebnahme /Inbetriebnhame / Temperaturregelung /......................................7
Kühlabteilausstattung ................................................................................................8
Tipps..................................................................................................................................9
Wartung / Abtauen .....................................................................................................10
Reinigung.......................................................................................................................11
Stillstandszeiten...........................................................................................................11
Wechsel der Glühlampe.............................................................................................12
Wenn etwas nicht funktioniert................................................................................14
Kundendienst und Ersatzteile / Technische Angabe /
Umkehrbarkeit der Tür ................................................................................................15
Installation ..................................................................................................................15
Aufstellung / Elektrischer Anschluss......................................................................16
Einbau............................................................................................................................17
Inhalt

4
Sicherheitshinweise
Bevor Sie Ihr neues Kältegerät in Betrieb nehmen, lesen Sie bitte diese
Gebrauchsanweisung aufmerksam durch. Diese sind Sicherheitshinweise.
Wir ersuchen Sie daher, die folgenden Punkte vor der Installation des
Gerätes und seiner Inbetriebnahme aufmerksam durchzulesen.
Es wird empfohlen, diese Gebrauchsanweisung gut aufzubewahren und bei
einem eventuellen Verkauf des Gerätes dem neuen Besitzer auszuhändigen.
Benutzung im Haushalt
Sollten Sie Ihr Gerät einmal weitergeben wollen, vergessen Sie bitte nicht, die
Gebrauchsanleitungen dazuzulegen.
Sie haben ein Gerät für den Haushalt erworben, und es sollte auch nur zur
Lagerung von Lebensmitteln gebraucht werden.
Wartungen und Reparaturen (einschließlich Verbesserung und Austausch
der Netzleitung) nur durch eine autorisierte Werkstatt durchführen
lassen. Für Reparaturen dürfen nur Original-Ersatzteile benutzt werden,
anderenfalls könnte Ihr Gerät beschädigt oder Sie selbst verletzt werden.
Das Gerät steht nicht unter Spannung, wenn Sie den Netzstecker aus der
Steckdose ziehen. Ziehen Sie deshalb vor Reparaturen, Reinigungen den
Netzstecker aus der Steckdose. Nicht am Anschlußkabel ziehen, um das Gerät
vom Netz zu trennen! Wenn die Steckdose schwer zu erreichen ist, schalten
Sie das Stromnetz ab (Sicherung herausnehmen).
Es ist verboten, das Netzkabel zu verlängern!
Bitte prüfen, dass das Netzkabel nicht von der Geräterückseite
eingeklemmt und beschädigt wird. Ein beschädigtes Netzkabel kann
überhitzen und einen Brand verursachen.
- Keine schweren Gegenstände bzw. das Gerät selbst auf das Netzkabel stellen.
Kurzschluss- und Brandgefahr!
Den Netzstecker nie am Kabel aus der Steckdose ziehen, besonders wenn
das Gerät aus der Nische gezogen wurde. Eine Beschädigung des
- Netzkabels kann Kurzschluss, Feuer und/oder Stromschlag verursachen.
Ein beschädigtes Netzkabel muß durch eine qualifizierte Fachkraft oder
vom Kundendienst ersetzt werden.
- Den Netzstecker niemals in eine lockere oder beschädigte Steckdose stecken.
Stromschlag- und Brandgefahr!
Ohne die Abdeckblende der Innenbeleuchtung darf das Gerät nicht in Betrieb
genommen werden!
Die Innenwände sind kratzempfindlich, deshalb sollten Sie beim Reinigen nie
Eiskratzer oder andere spitze Gegenstände benutzen.

5
Achten Sie darauf, daß keine Flüssigkeiten mit dem Temperaturregler, bzw. der
Beleuchtungsarmatur in Berührung kommen.
Bewahren Sie keine heißen Töpfe in unmittelbarer Nähe der Kunststoffteile
des Gerätes auf.
Lagern Sie keine entflammbaren Gase und Flüssigkeiten im Gerät, es besteht
Explosionsgefahr.
Kontrollieren und reinigen Sie bitte regelmäßig den Tauwasserablauf - einen
Hinweis hierzu finden Sie auch im Inneren des Gerätes - sonst könnte im Falle
einer Verstopfung das angesammelte Wasser zu einer vorzeitigen
Funktionsstörung des Gerätes führen.
Für die Sicherheit Ihrer Kinder
Ihre Kinder sollten nicht mit den Klebebändern und Verpackungsmaterialien des
Gerätes spielen, da Lebensgefahr durch Ersticken besteht!
Das Gerät sollte ausschließlich von Erwachsenen bedient werden. Achten Sie
darauf, daß Ihre Kinder mit dem Gerät oder dessen Bedienungselementen nicht
spielen.
Sollte das Gerät am Ende seine Lebensdauer außer Betrieb gesetzt werden, so
ziehen Sie den Netzstecker aus der Steckdose, trennen Sie das Anschlußkabel
durch (möglichst nah am Gerät) und montieren Sie die Tür ab. Dadurch verhindern
Sie, daß sich spielende Kinder selbst einsperren oder einen Stromschlag erleiden.
Das Gerät darf von Kindern und Personen, deren physische, sensorische oder
geistige Fähigkeiten sowie Mangel an Erfahrung und Kenntnissen einen sicheren
Gebrauch des Gerätes ausschließen, nur unter Aufsicht oder nach entsprechender
Einweisung durch eine Person benutzt werden, die sicherstellt, dass sie sich den
Gefahren des Gebrauchs bewusst sind.
Umweltnormen
Das Gerät darf nicht mit dem Hausmüll oder Sperrmüll entsorgt werden.
Auskunft über Abholtermine oder Sammelplätze gibt die örtliche
Gemeindeverwaltung an.

6
Entsorgung
Verpackungsmaterialien
Die mit dem Symbol gekennzeichneten
Materialien sind recyclingfähig.
>PE<=Polyäthylen
>PS<=Polystyrol
>PP<=Polypropylen
Sämtliche Verpackungsmaterialien sind recyclingfähig. In Deutschland
können Sie die Verpackung an den Händler zurückgeben, bei dem Sie das
Gerät gekauft haben.
Informationen für Sicherheits-vorschriften von
Isobutan
Warnung
Ihr Gerät enthält im Kältekreislauf Isobutan (R 600a); bei diesem Stoff besteht
Feuer- und Explosionsgefahr.
Belüftungsöffnungen der Geräteverkleidung oder des Aufbaus von
Einbaumöbeln nicht verschließen.
Zum Beschleunigen der Abtauung keine anderen mechanischen Einrichtungen oder
sonstige künstlichen Mittel als die vom Hersteller empfohlenen benutzen.
Kühlkreislauf nicht beschädigen.
Keine elektrischen Geräte innerhalb des Lebensmittellagerraumes betreiben,
die nicht vom Hersteller freigegeben sind.

7
Gebrauch
Vor Inbetriebnahme
Man sollte mindestens 2 Std. warten, bevor das Gerät in Betrieb
genommen wird, damit das Kältemittel zurückströmen kann.
Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen
«Neugeruch» am besten durch Auswaschen der Innenteile mit lauwarmem
Wasser und einem neutralen Reinigungsmittel. Sorgfältig nachtrocknen.
Bitte keine Reinigungs- bzw. Scheuermittel verwenden, die das
Gerät beschädigen könnten.
Das Gerät sowie Teile der Innenausstattung sind fürden Transport geschützt.
Alle Klebebänder sowie Polsterteile aus dem Geräteinnenraum entfernen.

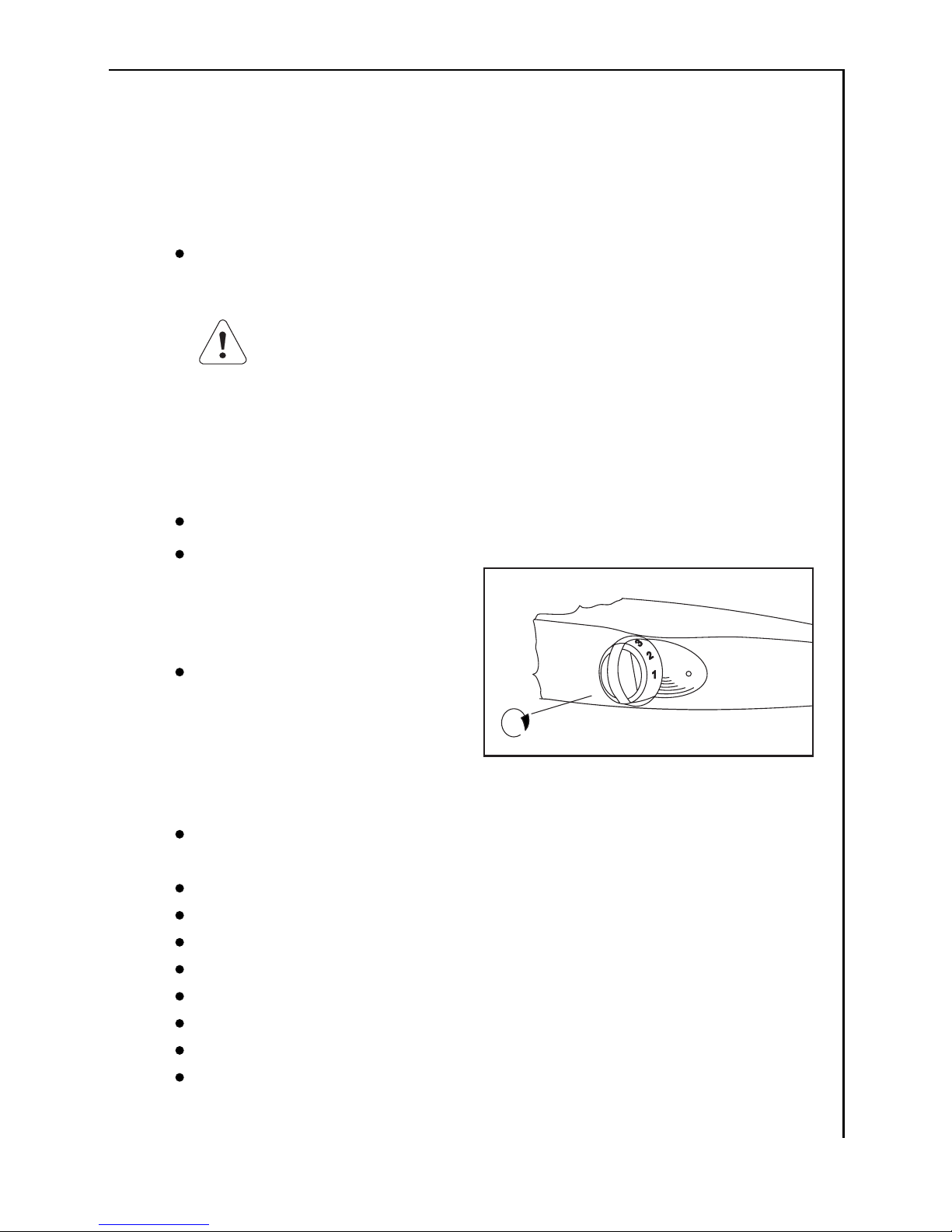

Inbetriebnahme
Der Drehknopf für die Temperaturwahl ist im Kühlraum rechts.
Den Stecker in die Steckdose
einsetzen. Kühlschranktür öffnen
und Thermostatknopf von der
Stellung «O» (STOP) aus im
Uhrzeigersinndrehen.
Das Gerät ist eingeschaltet. Den
Stillstand des Gerätes erhält man
durch Drehen des Thermostatknopfes
auf das Symbol «O» .
Temperaturregelung
Die richtige Einstellung erhält man, unter Berücksichtigung folgender, die
Innentemperatur beeinflussender Faktoren:
Raumtemperatur
Häufigkeit des Türöffnens
Menge der eingelagerten Lebensmittel,
Aufstellung des Gerätes
Die Temperatur wird automatisch geregelt.
Stellung “1”= wärmste Innentemperatur
Stellung “6”= kälteste Innentemperatur
Stellung “0”= Kühlung aus
Die mittlere Einstellung ist meistens die geeigneteste.

8
Kühlabteilausstattung
Abstellregale
Zur Einlagerung von
Lebensmittel-Packungen
verschiedener Größe, sind die
Abstellfläche höhenverstellbar.
Dazu die Abstellfläche soweit
nach vorne ziehen, bis sie sich
nach oben oder unten
abschwenken und herausnehmen
läßt.
Das Einsetzen in eine andere Höhe
bitte in umgekehrter Reihenfolge
vornehmen.
Die Glasablage über der Gemüseschale und die Flascheablage müssen
immer in der Stellung verbleiben, um eine korrekte Luftzirkulation zu
gewährleisten.

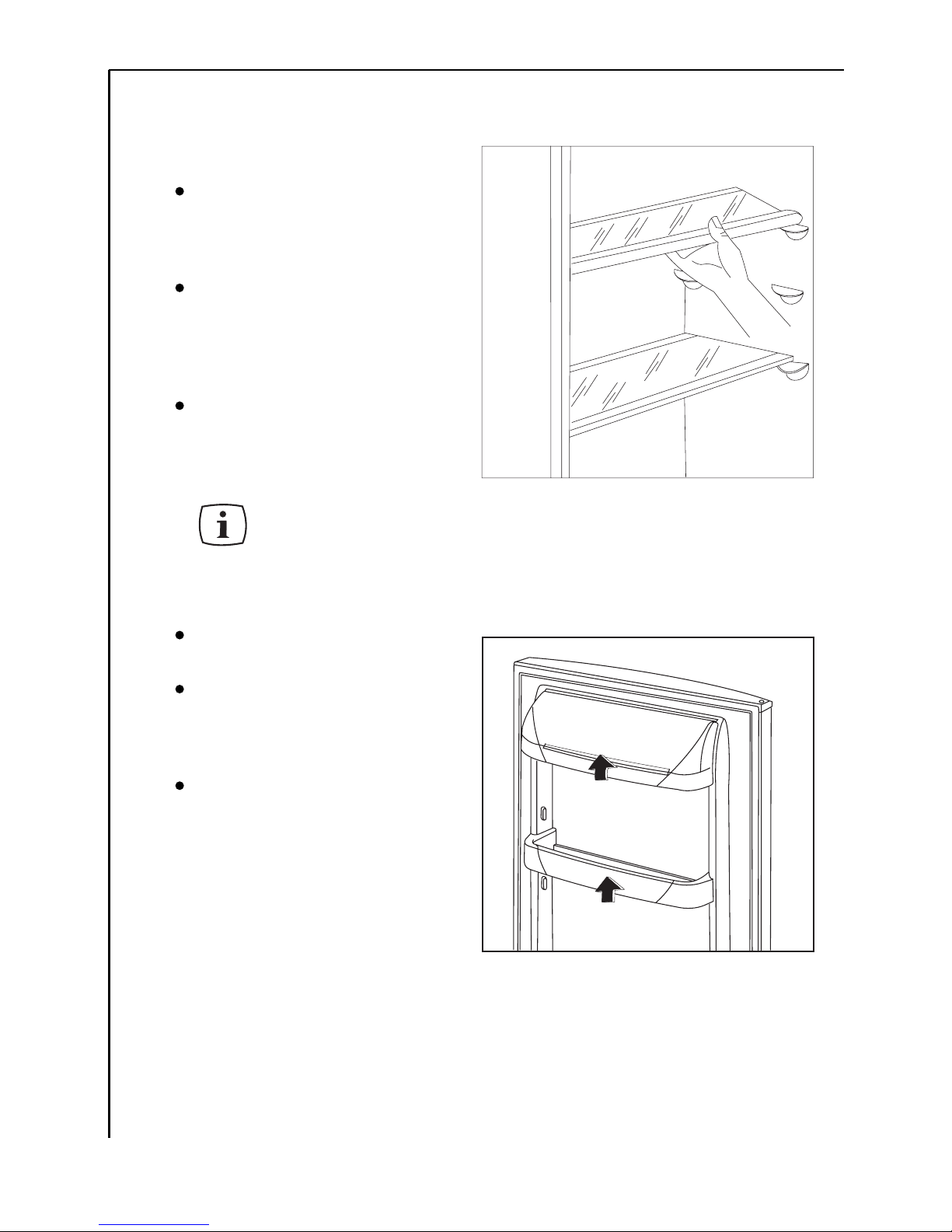

Türabsteller
Das mittlere Abstellregale der
Innentür ist höhenverstellbar.
Das Abstellregal stufenweise in
Pfeilrichtung drücken bis es frei
wird; dann in der gewünschten
Höhe wieder anbringen.
Zur besseren Reinigung kann die
untere Ablage genommen werden.

9
Tipps
Energie-Einsparung
Das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen
Wärmequellen aufstellen. Bei hoher Umgebungstemperatur läuft der
Kompressor häufiger und länger. Bitte im Abschnitt “Aufstellung”
nachsehen.
Tür nur so lange wie nötig geöffnet lassen.
Höchste Kälteeinstellung bei hoher Raumtemperatur und erheblicher
Lebensmittelmenge kann fortdauernden Kühlschrank-Betrieb
verursachen, dabei kann sich eine Reif- oder Eisschicht an der
hinteren Innenwand bilden.
In diesem Falle den Thermostatknopf auf wärmere Temperaturen
stellen, damit das automatische Abtauen, mit folglich geringerem
Stromverbrauch, gewährleistet werden kann.
Keine warmen Speisen in das Gerät stellen. Warme Speisen erst
abkühlen lassen.
Den Verflüssiger, das Metallgitter an der Geräterückseite, mit einem
Staubsauger oder einer Bürste immer sauber halten.
Richtiges Kühlen
Keine warmen Speisen oder dampfenden Flüssigkeiten in den Kühlschrank
einstellen.
Geruchverbreitende Lebensmittel müssen abgedeckt oder eingewickelt
werden.
Die Lebensmittel müssen so eingelagert werden, dass die Kälte um sie frei
zirkulieren kann.
Nachstehend einige praktische Ratschläge:
Fleisch (alle Sorten) in Plastikfolie einpacken und auf die Glasplatte, die
sich über der Gemüseschale befindet, legen. In dieser Lage kann das
Fleisch längstens 1-2 Tage aufbewahrt werden.
Gekochte Nahrungsmittel, kalte Platten, usw. zugedeckt
aufbewahren. Sie können auf jede beliebige Ablage gelegt werden.
Obst und Gemüse: nach vorherigem Säubern und Waschen in den
Gemüseschalen) aufbewahren.
Butter und Käse: in speziellen Behältern aufbewahren oder in Alu- bzw.
Plastikfolie einpacken, um den Kontakt mit der Luft zu vermeiden.

10
Milch in Flaschen: gut verschlossen in den Flaschenhalter der
Innentür stellen.
Wenn Bananen, Kartoffeln, Zwiebeln und Knoblauch nicht verpackt
sind, sollten sie nichtin den Kühlschrank gegeben werden.
Wartung
Vor jeder Reinigungsarbeit immer den Netzstecker aus der
Steckdose ziehen.
Dieses Gerät erhält im Kaltekreislauf Kohlenwasserstoff. Aus
diesem Grund darf die Wartung und das Nachfüllen
ausschließlich von autorisierten Fachpersonal durchgeführt werden.
Abtauen
Nach einer bestimmten Betriebszeit kann sich im Kühlraum des Gerätes
eine Reif- bzw. Eischicht bilden.
Diese Reif- und Eisschicht wirkt isolierend, die Kälteabgabe wird
dadurch erschwert, was zur erhöhten Temperatur der Kühlräume führen
kann und den Stromverbrauch ansteigen läßt.
Bei diesem Typ besitzt der Kühlbereich eine Abtauvollautomatik. Damit
entfällt ein Abtauen des Kühlbereiches.
Der Temperaturregler unterbricht immer wieder den Kompressor -
während dieser Zeit wird der Kühlprozeß unterbrochen - die
Innentemperatur steigt und somit erfolgt ein Abtauen.
Nach dem Abtauen aktiviert der Temperaturregler den Kühlprozeß.
Das Wasser sammelt sich im Sammelbehälter, läuft durch den
Tauwasserablauf über die Tauwasserabführung in die Auffangschale (auf
dem Kompressor) und verdunstet dort durch die Wärme des Kompressors.
Kontrollieren und reinigen Sie bitte den Tauwasserablauf
regelmäßig, sonst könnte im Falle einer Verstopfung das
angesammelte Wasser in die Isolierung gelangen und somit zu einer
vorzeitigen Funktionsstörungen des Gerätes führen.

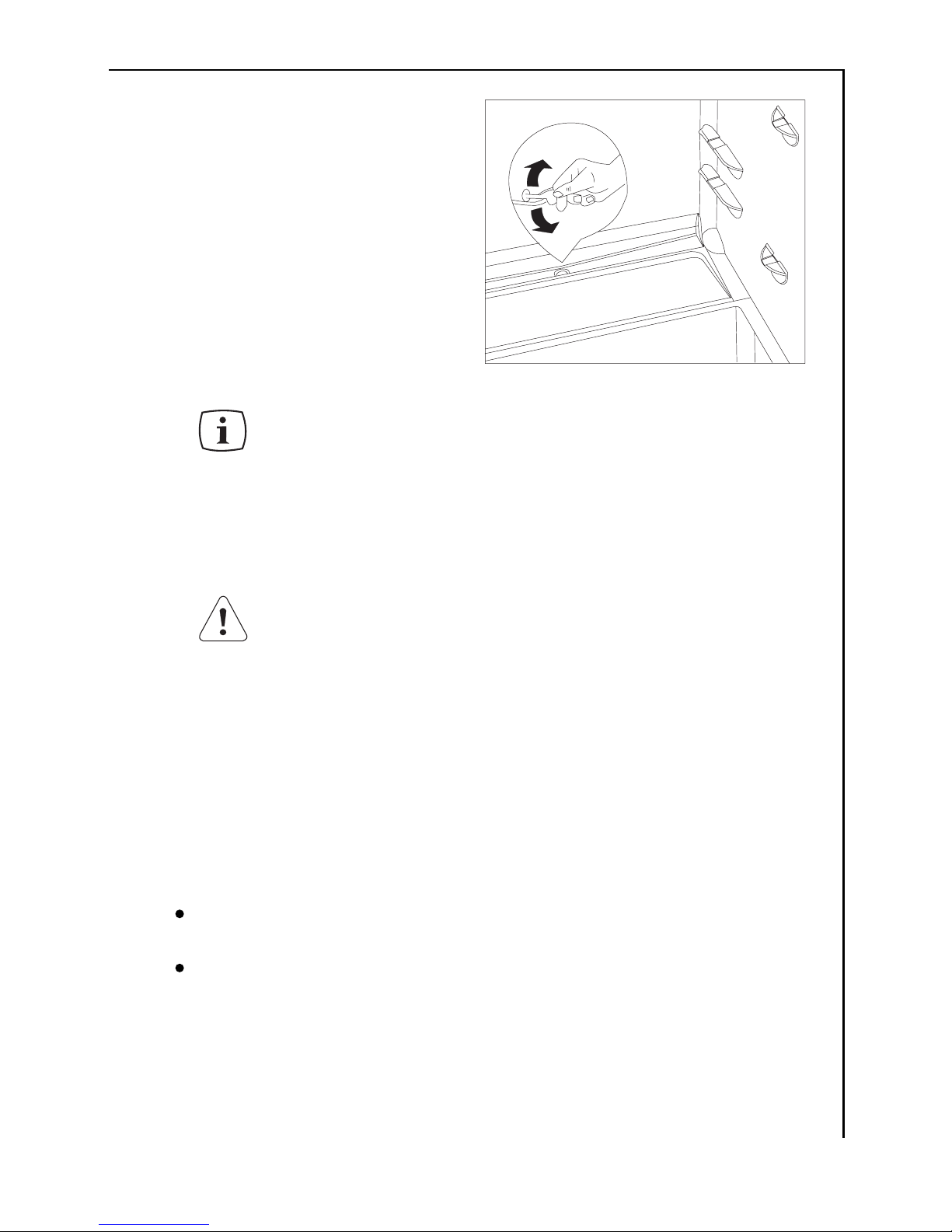

Verwenden Sie beim Reinigen des Tauwasserablaufes das mitgelieferte und auch
in der Abb. dargestellte Reinigungsgerät. Bewahren Sie es am Tauwasserablauf auf.
Überzeugen Sie sich gelegentlich davon, daß der Tauwasserablauf nicht
verstopft ist.
Ein typisches Beispiel für die Verstopfung der Tauwasserabführung besteht

11
darin, daß in Papier verpackte
Lebensmittel mit der Rückwand
des Kühlbereiches in Berührung
kommen und dort festfrieren.
Beim Herausnehmen des
Lebensmittels kann das Papier
in die Tauwasserabführung
gelangen und dadurch einen
Verstopfung verursachen.
Gehen Sie deshalb bitte beim
Einlegen von in Papier
verpackte Lebensmittel aus den eben ernannten Gründen vorsichtig vor.
Bei voller Auslastung (z.B. bei Hitze) läuft der Kühlschrank
ununterbrochen, während dieser Zeit ist die Abtauvollautomatik
unwirksam.
Nach dem Abtauen sind Reif- und Eisflecken auf der Rückseite des
Kühlschrankes nicht unüblich..
Reinigung
Bitte keine Reinigungs- bzw. Scheuermittel verwenden, die das Gerät
beschädigen könnten. Benutzen Sie nie Metallgegenstände um das
Gerät zu reinigen, da es beschädigt werden könnte.
Den Innenraum mit lauwarmem Wasser und einem neutralen
Reinigungsmittel reinigen.Gut nachwaschen und sorgfältig trocknen.
Um einen sicheren Betrieb des Gerätes zu gerwährleisten, einmal im
Jahr den Sockel-Grill abbauen und die Luftkanäle mit einem
Staubsauger reinigen. Dies begünstigt den guten Betrieb mit folglicher
Stromersparnis.
Stillstandszeiten
Den Stecker aus der Steckdose ziehen. Alle Lebensmittel
herausnehmen und Gerät reinigen.
Die Tür offen lassen, um im Inneren eine gute Luftzirkulation zu
gewährleisten und somit Geruchsbildung zu vermeiden.

12

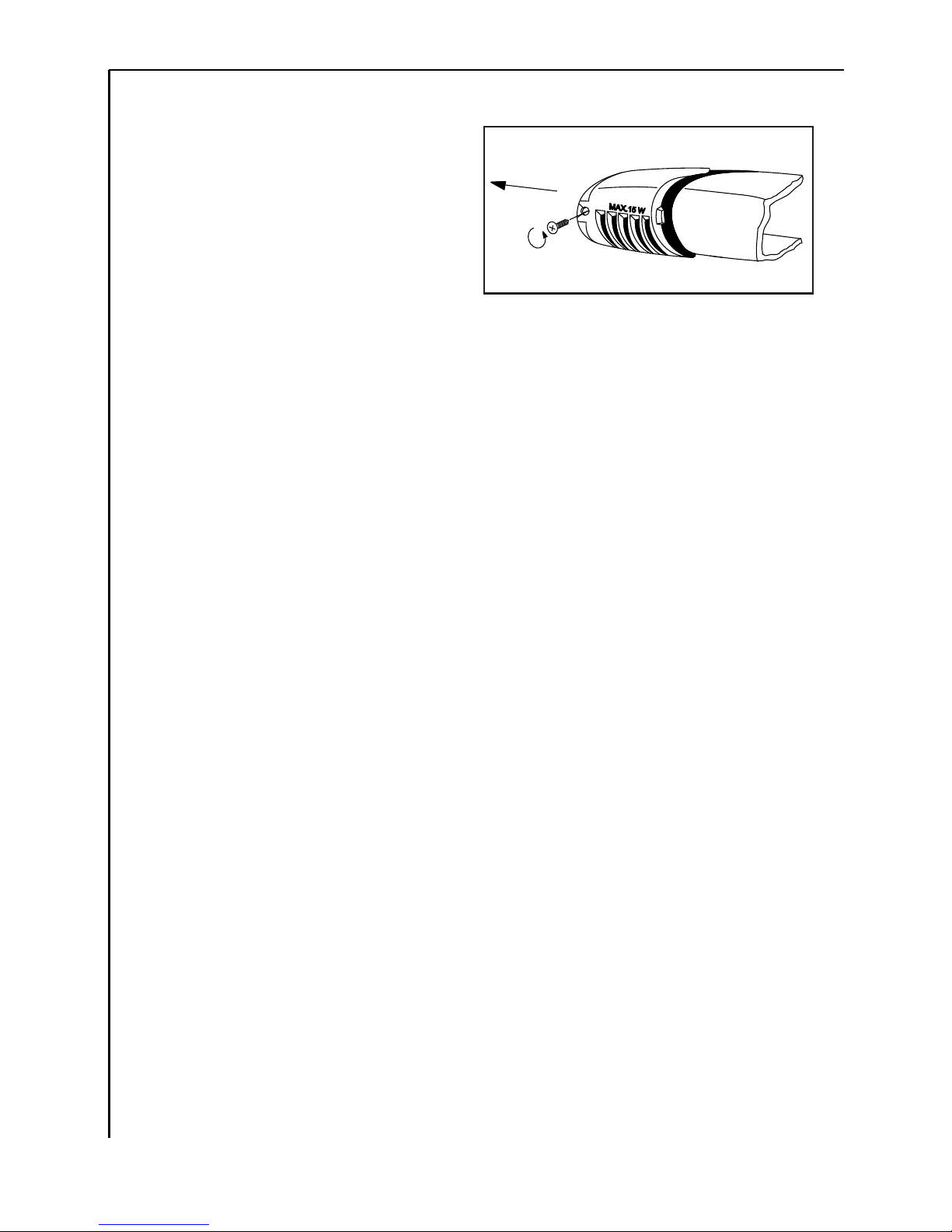

Wechsel der Glühlampe
Wenn die Glühlampe defekt ist,
können Sie diese leicht selbst
austauschen:
Ziehen Sie den Netzstecker.
Drehen Sie die Schraube der
Abdeckung heraus und ziehen
Sie die Abdeckung in Pfeilrichtung ab. Jetzt können Sie die defekte
Glühlampe ersetzen. (Typ: Mignon 322, 230 V, 15 W, Sockel E 14)
Setzen Sie die Abdeckung der Glühlampe zurück und schrauben Sie die
Schraube wieder ein. Stecken Sie zum Schluß den Netzstecker in die
Steckdose.
Eine defekte Innenbeleuchtung beeinträchtigt die Funktionsfähigkeit
des Gerätes nicht.

13
Wenn etwas nicht funktioniert
Falls das Gerät Stärungen aufweisen sollte, bevor Sie den Kundendienst
verständigen, überprüfen Sie zuerst folgendes:
Störung
Im Gerät wird es nicht kalt
genug
Gerät kühlt zu stark.
Der Kompressor läuft
ständig
Wasser im Kühlschrank.
Geräusche
Abhilfe
Der Drehknopf auf kältere Temperatur drehen.
Die Lebensmittel müssen so eingelagert werden, dass die
Kälte um sie frei zirkulieren kann.
Tür richtig schließen.
Die Umgebungstemperatur ist zu warm.
Der Drehknopf auf wärmere Temperatur drehen.
Der Drehknopf auf niedrigere Zahlen drehen.
Die Umgebungstemperatur ist zu warm.
Achten Sie darauf, dass diese Öffnungen nicht durch
Sockelblenden oder Geschirr abgedeckt werden.
Innerhalb der letzen 24 Std. wurden größere Mengen
warmer Lebensmittel eingelagert.
Tür nur so lange wie nötig geöffnet lassen.
Die Ablauföffnung an der Rückwand im
Geräteinnenraum ist verstopft. Mit einem nicht
scharfkantigen Gegenstand reinigen.
Manchmal sind sie charakterstisch für Kältegeräte.
Wenn Kältemittel in dünne Rohre einströmt, können Sie
ein blubberndes oder plätscherndes Geräusch hören.
Immer wenn der Kompressor ein- oder ausschaltet, ist
ein Klicken zu hören.
Geräusche können durch das Instand setzen der
Möbelstruktur entstehen.

14
Kundendienst und Ersatzteile
Sollten Sie nach o.e. Prüfungen zu keinem Resultat kommen, so wenden Sie
sich bitte an unseren nächsten Kundendienst. Um ein rasches Beheben des
Schadens zu ermöglichen, ist es beim Anruf an den Kundendienst notwendig
anzugeben:
Modellbezeichnung
Erzeugnis-Nummer (PNC)
Fertigungs-Nummer (S-No.)
Diese Angaben finden Sie auf dem Typschild links ander Innenseite des
Gerätes. Damit Sie die Daten schnell bei der Hand haben, empfehlen wir, sie
hier einzutragen.
Technische Angabe
Die technischen Angaben sind
auf dem Typschild genannt, das
auf der linken inneren Seite der
Anlage liegt.

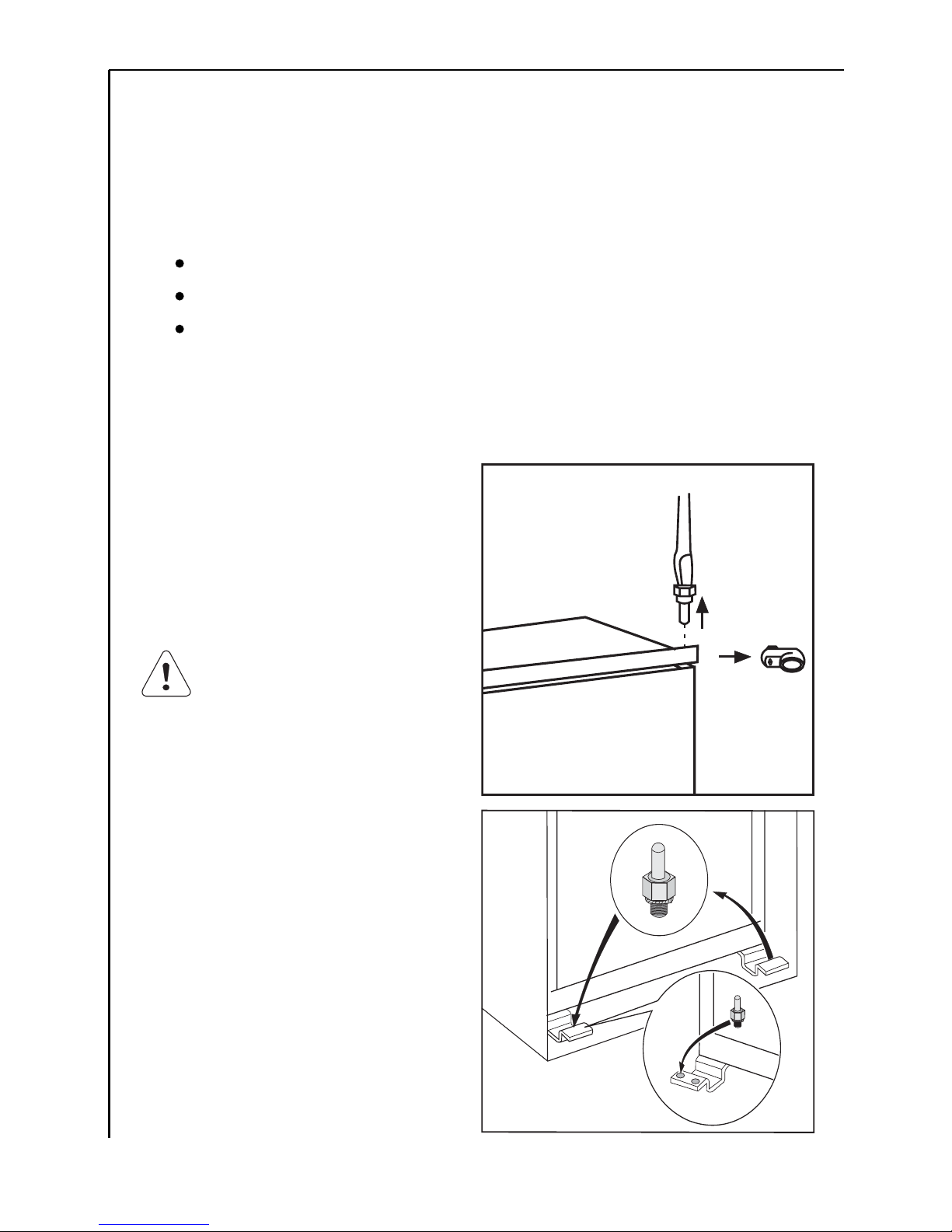

Umkehrbarkeit der Tür
Das Gerät wird mit Öffnung der
Tür nach rechts geliefert.
Zum Öffnen der Tür zur
entgegengesetzten Seite, sind vor
der Installation folgende
Arbeitsgänge notwendig.
1.Den oberen Zapfen lösen und
das Distanzstück entfernen.
2.Die Tür entfernen.
3.Den unteren Bolzen mit einem
Schlüssel losschrauben und auf
der gegenüber liegenden Seite
einsetzen.
4.Die Tür wieder einsetzen und
den oberen Zapfen und das
Distanzstück auf der
entgegengesetzten Seite wieder
aktivieren.

15
Installation
Vor der Installation sicherstellen, dass das Gerät nicht beschädigt ist.
Mögliche Transportschäden sind dem Händler unverzüglich mitzuteilen.
Während das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor,
die sich auf der Rückseite des Gerätes befinden, heiß. Aus Gründen der
Sicherheit muss eine Mindestbelüftung gesichert sein. Siehe
Aufstellungsanweisungen.
Wichtig: Beschädigte Versorgungs-kabel müssen durch ein Spezialkabel bzw.
einen Spezialsatz ersetzt werden, die beim Hersteller oder dem
Kundendienststellen erhältlich sind.
Aufstellung
Vor der Installation sicherstellen, dass das Gerät nicht beschädigt ist.
Mögliche Transportschäden sind dem Händler unverzüglich mitzuteilen.
Das Gerät darf nicht in unmittelbarer Nähe von Heizkörpern oder
sonstigen Wärmequelle aufgestellt werden.
Ein Standort mit direkter Sonneneinstrahlung sollte vermieden werden.
Eine ausreichende Luftzirkulation an der Geräterückseite muss gewährleistet
sein.

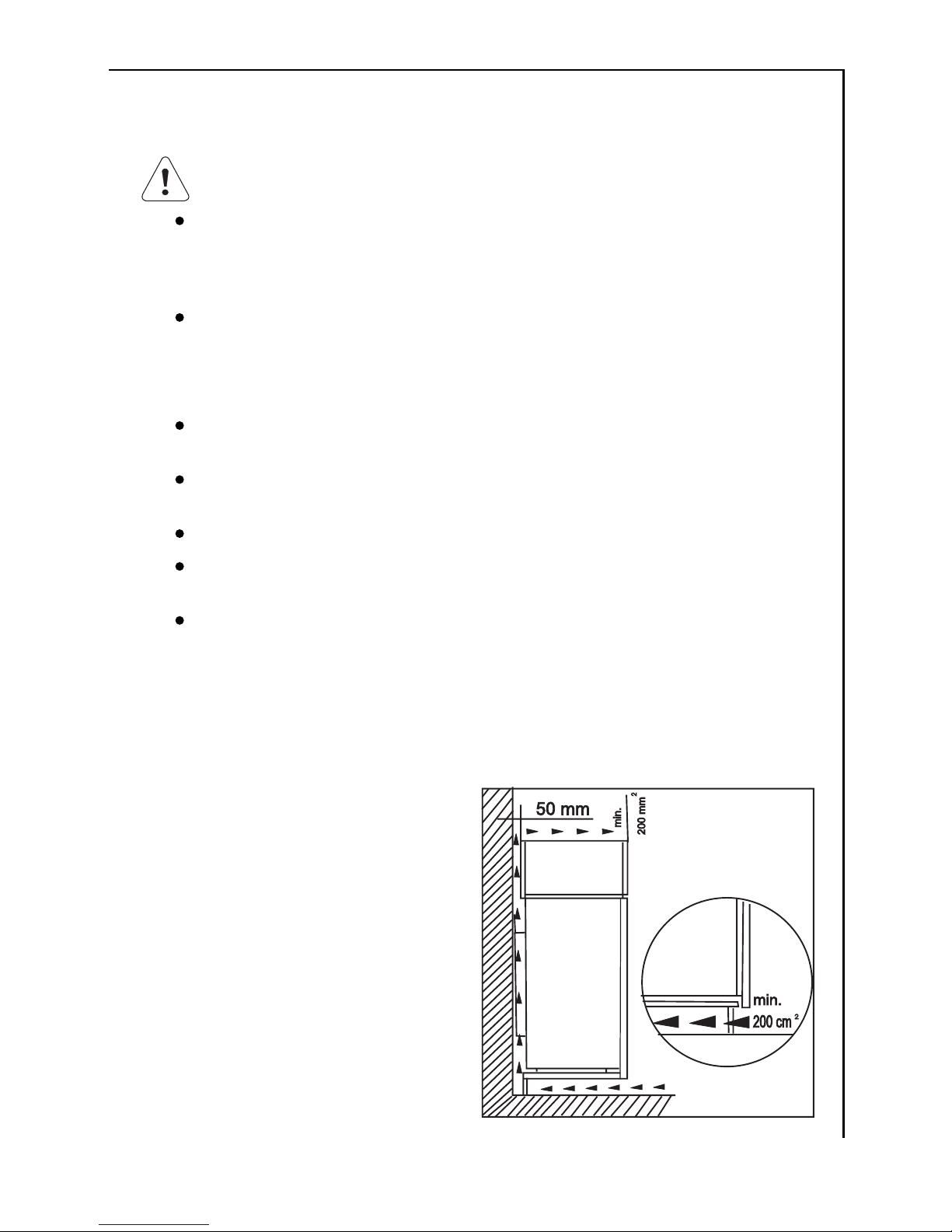

Für eine optimale Belüftung des Gerätes müssen die minimalen
Lüftungsquerschnitet (Abb.) eingehalten werden.
Achtung: Die Ventilations - Öffnungen müssen immer saubergehalten
werden.
Ferner ist auch am hinteren Einbauschrankteil ein Lüftungskamin mit
folgenden Massen notwendig:
Tiefe: 50 mm
Breite: 540 mm

16
Die Klimaklasse finden Sie auf dem Typschild, das sich links im Innenraum des
Gerätes befindet. Nachstehende Tabelle zeigt, welche Umgebungstemperatur
welcher Klimaklasse zugeordnet ist:
Klimaklasse für Umgebungs-
temperatur von
SN +10 bis +32 °C
N +16 bis +32 °C
ST +18 bis +38 °C
T +18 bis +43 °C
Elektrischer Anschluss
Bevor Sie den Stecker in die Steckdose einstecken, überprüfen Sie bitte, dass
die auf dem Typschild des Gerätes angegebene Spannung sowie Frequenz mit
dem Anschlusswert des Hauses übereinstimmen.
Eine Abweichung von ±6% von der Nominalspannung ist zulässig.
Für die Anpassung des Gerätes an andere Spannungen muss ein
Spartransformator angemessener Leistung vorgeschaltet werden.
Wichtig
Das Gerät muss unbedingt vorschriftsmäßig geerdet werden.
Zu diesem Zweck ist der Stecker des Anschlusskabels mit dem dafür
vorgesehenen Kontakt versehen. Sollte die Netzleitung im Haus nicht mit
einer Erdleitung versehen sein, so muss das Gerät an eine getrennte
Erdleitung vorschriftsmäßig und unter Hinzuziehung eines Fachmanns
angeschlossen werden.
Die Erzeugerfirma lehnt jede Verantwortung ab, falls diese
Unfallverhütungsvorschrift nicht beachtet wird.
Dieses Gerät entspricht der folgende EWG Richtlinie:
- 73/23 EWG vom 19.2.73 (Niederspannung) und folgende Änderungen;
- 87/308 EWG vom 2.6.87 (Funkentstörung);
- 89/336 EWG vom 03/05/89 (Elektromagnetische Verträglichkeit) und
folgende Änderungen.
Wichtig
Es muss möglich sein, das Gerät vom Netz zu trennen; nach der Installation
muss die Steckdose daher zugänglich bleiben.

17
Einbau
Maßzeichnungen
Höhe (1) 880 1225 mm
Tiefe (2) 550 550 mm
Breite (3) 560 560 mm
Ferner ist auch am hinteren Einbauschrankteil ein Lüftungskamin mit folgenden
Massen notwendig:
Tiefe 50 mm
Breite 540 mm

18

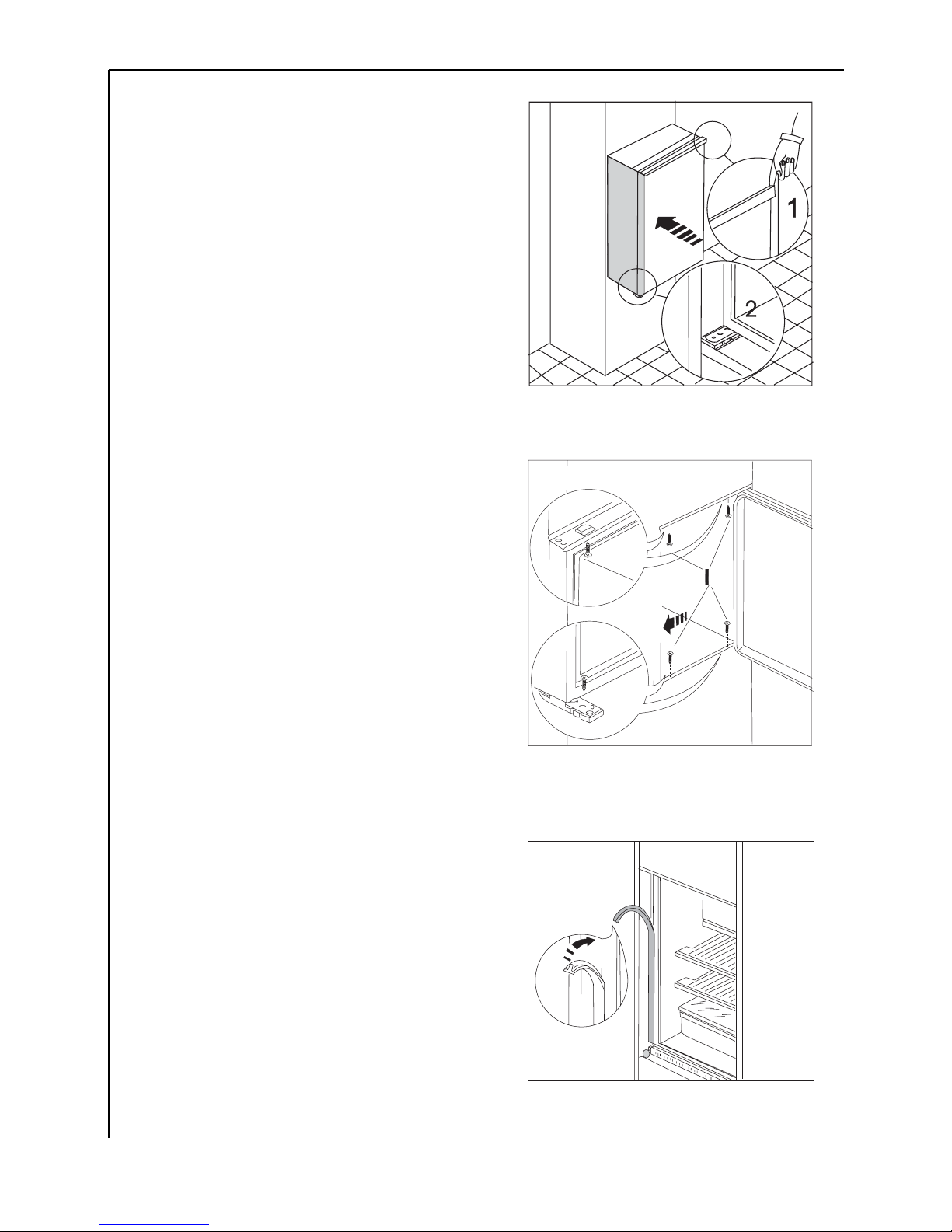

1.Gerät in die Nische einschieben, bis
die Anschlagleiste (1) oben am Möbel
anliegt und die vordere Kante des
Scharniers mit der Türöffnungsseite
bündig an der Nischenseitenwand
ansteht (2).
2.Tür öffnen und Gerät gegenüber der
Bandseite an die Möbelseitenwand
rücken. Gerät mit den 4 beiliegenden
Schrauben (I) befestigen.
3.Fugenabdeckprofil am Gerät, wie in
Abbildung gezeigt ankleben.

19

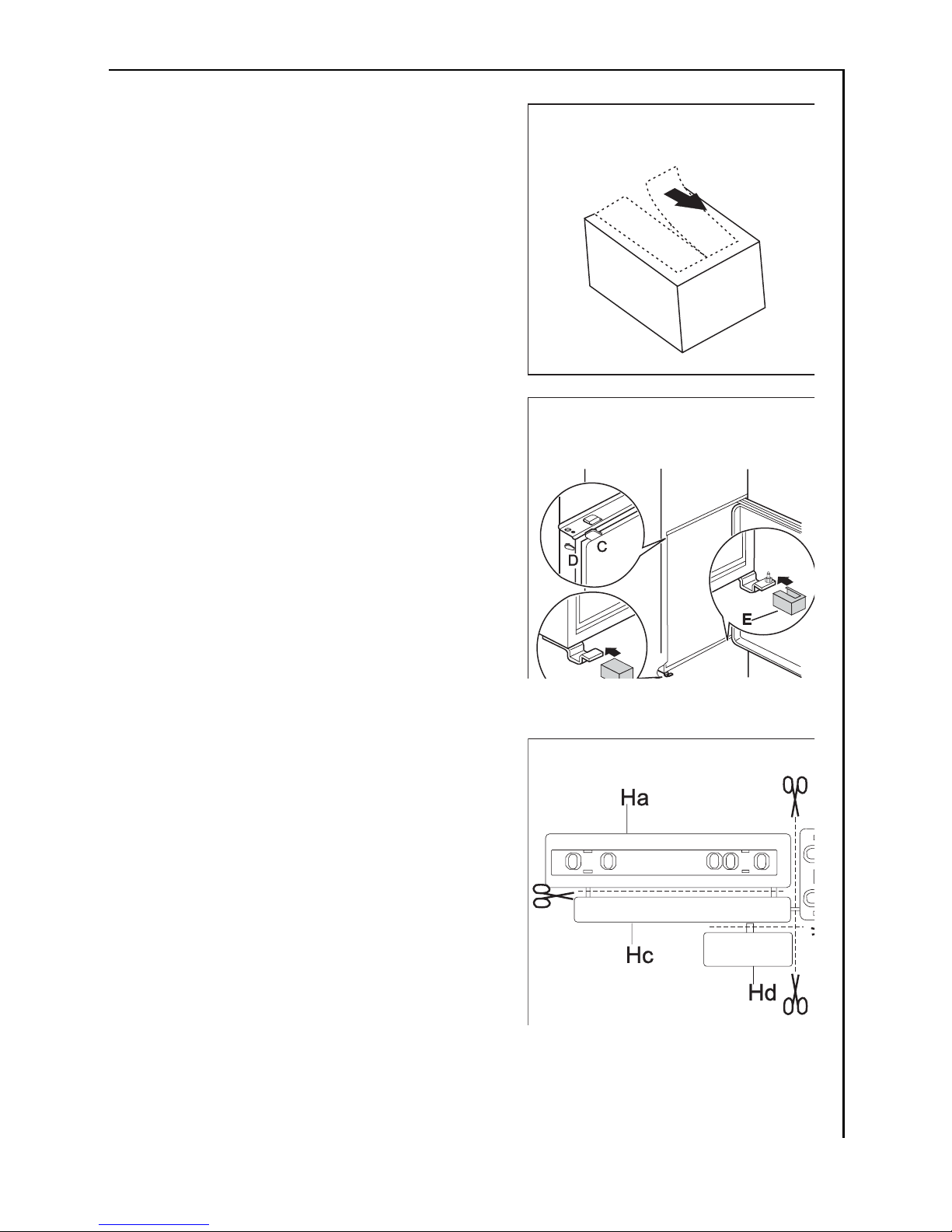

4.Brechen Sie aus der Plastikabdeckung
(E), die das Scharnier mit Stift bedeckt,
die in der Abbildung gekennzeichneten
Teile heraus. Dies wird durch die
vorgestanzten Ausbruchlinien
erleichtert. "Entfernen Sie das mit DX
gekennzeichnete Teil, wenn der Stift am
rechten Scharnier angebracht werden
soll, andernfalls das mit SX
gekennzeichnete Teil."
In die Befestigungs- und
Scharnierlöcher beiliegende
Abdeckkappen (C-D) eindrücken.
Belüttungsgitter (B) und
Scharnierabdeckungen (E) aufstecken.
5.Die Teile Ha, Hb, Hc, Hd abnehmen, wie
in der Abb. gezeigt wird.

20

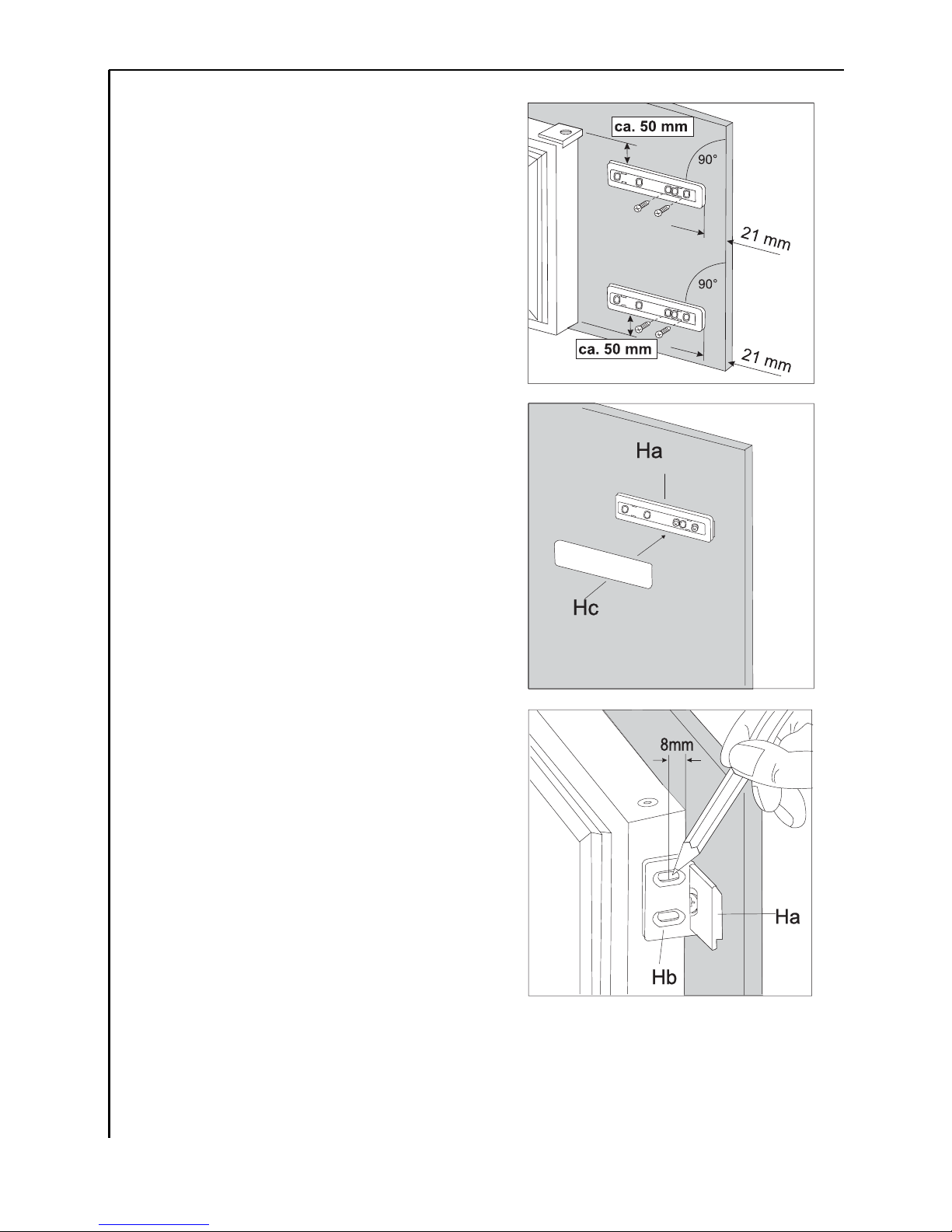

6.Die Schiene auf der Innenseite der
Möbeltür oben und unten auflegen
(siehe Abb.) und die Positionder äußeren
Bohrlöcher anzeichnen. Nachdem die
Lächer gebohrt wurden, die Schiene mit
den mitgelieferten Schrauben
befestigen.
7.Die Abdeckung (Hc) in die Scheine
(Ha) eindrücken, bis sie einrastet.
8.Gerätetür und Möbeltür auf ca. 90 °
öffnen. Den Winkel (Hb) in der Schiene
(Ha) einsetzen.Gerätetür und Mäbeltür
zusammenhalten und die Bohrlächer
anzeichnen (siehe Abb.).
