AFG QUEEN9 Guide

S.700-900
FRY TOP
ISTRUZIONI PER L’INSTALLAZIONE, USO E MANUTENZIONE
Leggere attentamente il libretto e conservarlo con cura per tutta la durata del prodotto.
Leggere le istruzioni prima dell’installazione e utilizzo dell’apparecchiatura!
IT – CH
GRILLPLATTEN
ANWEISUNGEN FÜR INSTALLATION, GEBRAUCH UND WARTUNG
Die Bedienungsanleitung aufmerksam lesen und sorgfältig aufbewahren.
Lesen Sie die Anweisungen vor der Installation und Inbetriebnahme des Gerätes!
DE – AT – IT
BE – LU – CH
FRY TOP
INSTRUCTIONS FOR INSTALLATION, OPERATION AND MAINTENANCE
Read the manual thoroughly and keep it in a safe place throughout the product's service life.
Read the general information before installing and commissioning this appliance!
GB – IE – MT
FRY TOPS
INSTRUCTIONS POUR INSTALLATION, EMPLOI ET ENTRETIEN
Lire attentivement le manuel et le conserver avec soin pendant toute la durée du produit.
Lisez les instructions avant d'installer et d'utiliser l'équipement
FR – BE – LU
CH
FRYTOP
INSTRUCCIONES PARA INSTALACIÓN, USO Y MANTENIMIENTO
Leer atentamente el manual y conservarlo en buen estado mientras dure el producto.
Lea las instrucciones antes de instalar y utilizar el equipo!
ES
BAK- GRILLPLATEN
INSTRUCTIES VOOR INSTALLATIE, GEBRUIK EN ONDERHOUD
Lees de handleiding aandachtig en bewaar het zorgvuldig gedurende de hele levensduur van het
apparaat.
Lees de instructies voor installatie en gebruik van de apparatuur!
NL – BE
ISTRUZIONI ORIGINALI
Übersetzung der Originalbetriebsanleitung - Translation of the original instructions - Traduction du instructions originales
Traducción de las instrucciones originales - Vertaling van de originele instructies
ALI Group S.r.l.
Via Del Boscon, 424
I-32100 Belluno (BL)
DOC.NO CR0846851
EDITION 001 1822

11

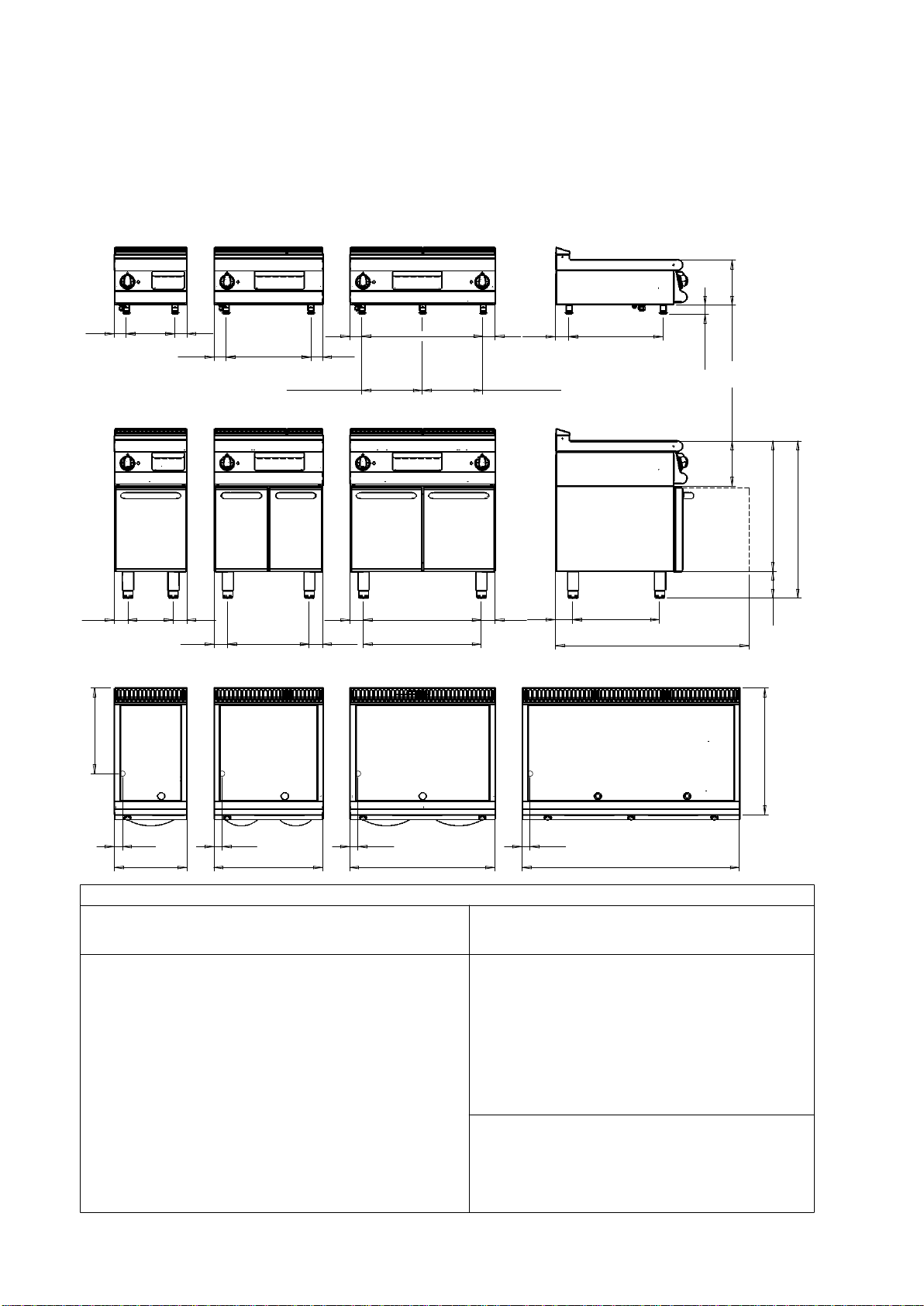

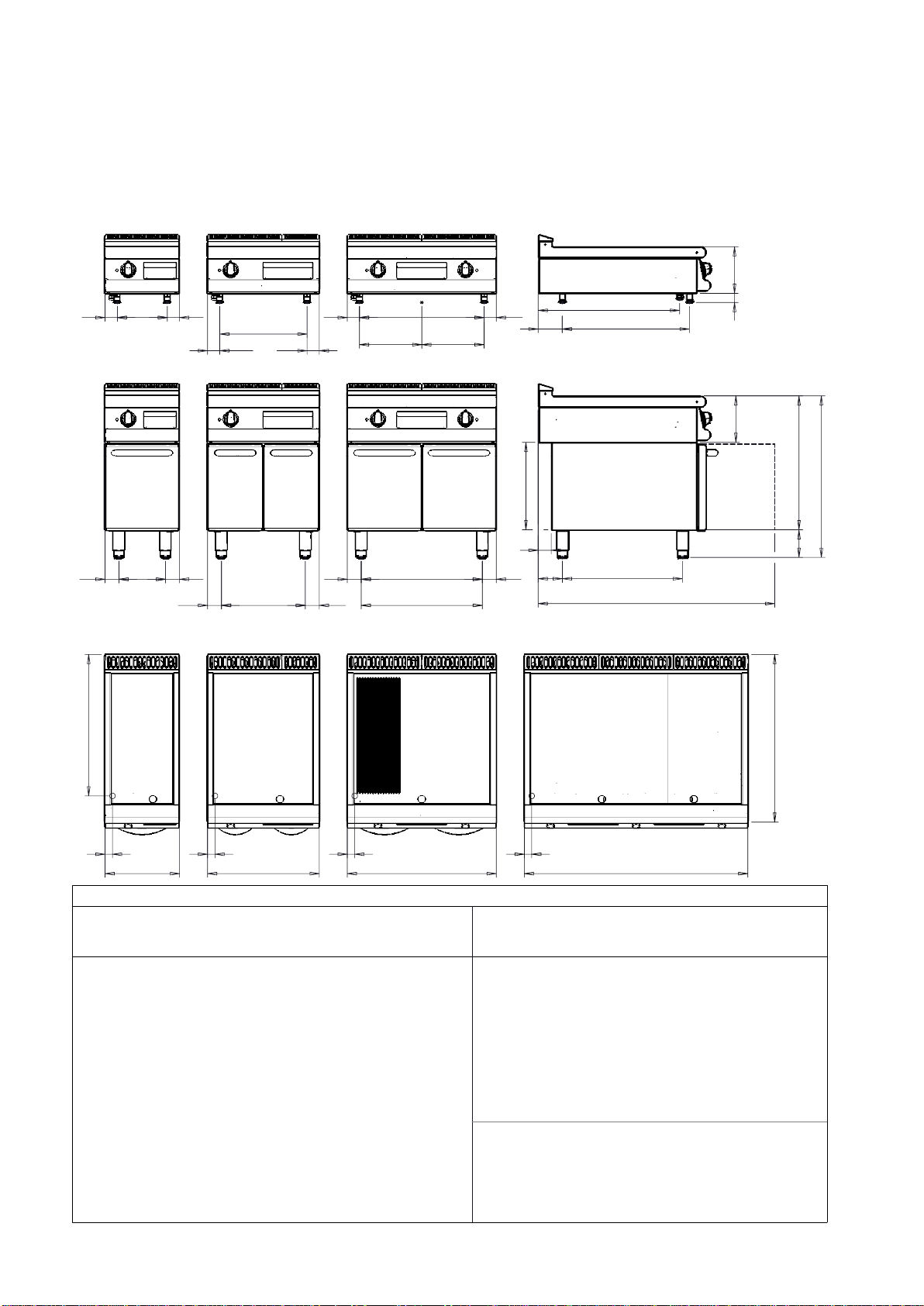

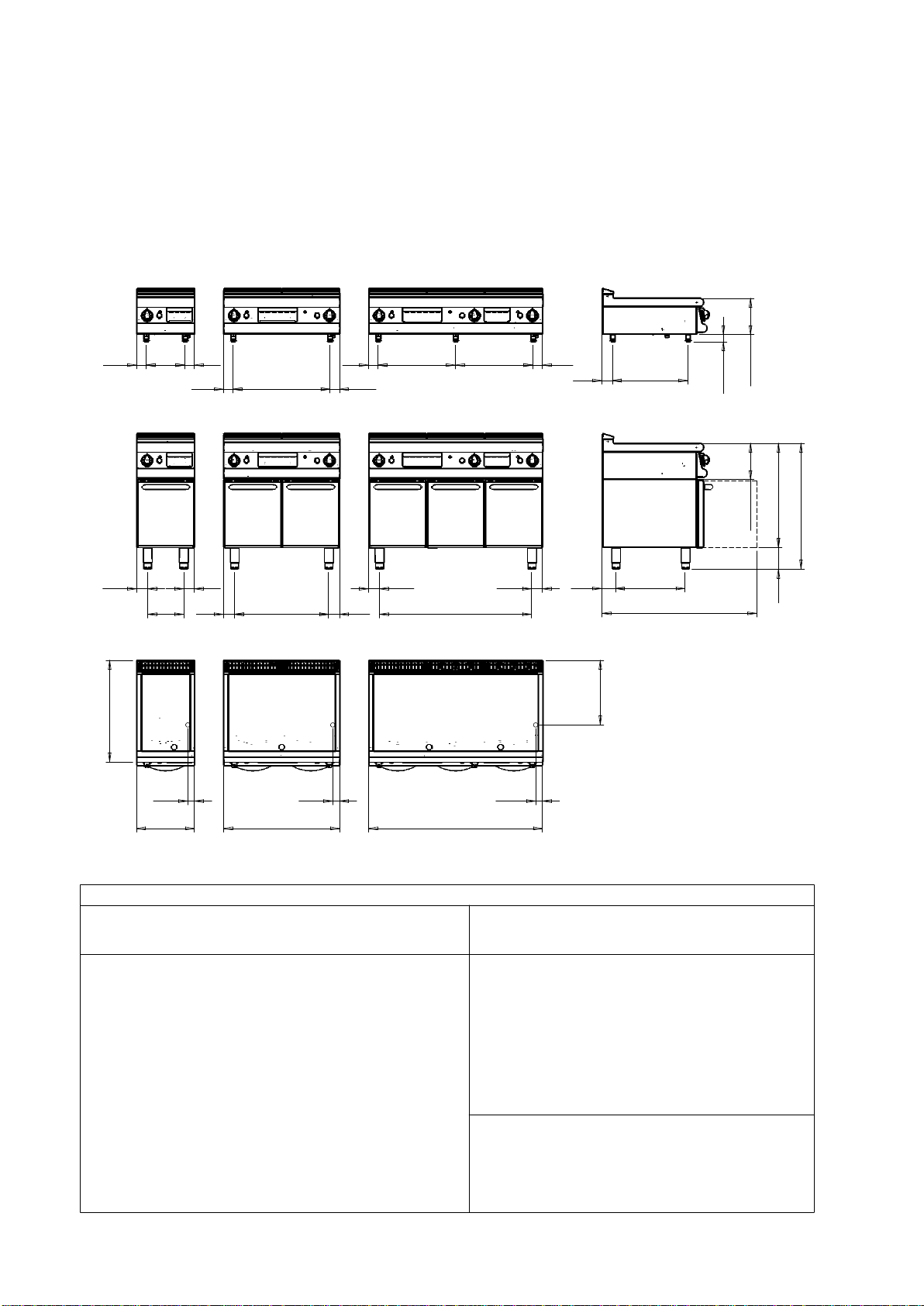

SCHEMA DI INSTALLAZIONE - INSTALLATION DIAGRAM - INSTALLATIONSPLAN - SCHÉMA D’INSTALLATION -
ESQUEMA DE INSTALACION -INSTALLATIESCHEMA - IINSTALLATIONSRITNINGAR
MISURE IN cm - DIMENSIONS IN cm - ABMESSUNGEN IN cm- MESURES EN cm
MEDIDAS EN cm - MATEN IN cm - DIMENSIONES EN cm
Rubinetto di livello - Level tap - Wasserhahn - Robinet de
S Attacco scarico acqua - Wasserablauf - Water outlet - Vidange de
l’eau - Desaguadero - Wateraftapaansluiting - Junção descarga água
S1 Scarico vasca - Wannenabflussrohr - Pan outlet - Vidange du bac -
Descarga cuba - Water toevoer - Descarga da cuba
S2 Valvola di depressione - Anti-depression valve - Unterdruck ventil -
Soupape de dépression - Válvula de dépresión - Onderdrukklep -
Válvula de depressão
S3 Scarico acqua intercapedine - Wasserablauf Zwischenraum - Jacket
water drain Evacuation eau double envelope - Descarga de agua
intersticios - Afvoer water tussenruimte - Descarga de água na
marmita com Sistema de aquecimento indirecto
S4 Scarico - Abflussrohr - Drain - Tuyau d'évacuation -
Tubo de drenaje - Aftapbuis - Tubulação de dreno
G Arrivo gas - Gasanschluss - Gas connection - Arrivée gaz -
Union de gas - Gasaansluiting - Ligação gás
H20 Arrivo acqua - Wasseranschluss - Water inlet - Arrivée
eau - Union de agua - Wateraansluiting - Junção
alimentação água
A1 = Calda - Heiss - Warm - Chaude - Caliente - Warm - Morno
A2 = Fredda - Kalt - Cold - Froid - Fria - Koude - Frio
E Pressacavo entrata linea elettrica - Stopfbuchse - Electric cable
stress relief - Presse étoupe de câble él - Pisacable - Elektrische
kabelwartel - Entrada cabo eléctrico
Legenda - Legende - Key - Légende - Leyenda - Legenda - Legenda
L
niveau - Grifo de nivel - Niveaukraan - Torneira de nível
EN 10226-1 R 1/2; EN ISO 228-1 G 1/2 (DK)
6,6 26,9 6,6
6,6 66,9 6,6
6,6 53,4 53,4 6,6
7,5
25
7,5
7,5 65 7,5
7,5
105
7,5
107
52
9,5 48
7,3
44,6
4,64,64,6
70FTT/G8..
70FT/G4..
70FTT/G4..
70FTTV./G8..
70FTV./G4..
70FTT/G12..
70FT/G8..
70FTTV./G4.. 70FTV./G8.. 70FTTV./G12..
G
G
70 ÷ 7215
85 ÷ 87
23 ÷ 2523 ÷ 25
2,5 ÷ 5
G
GG
120
40 80
70

2
SCHEMA DI INSTALLAZIONE - INSTALLATION DIAGRAM - INSTALLATIONSPLAN - SCHÉMA D’INSTALLATION -
ESQUEMA DE INSTALACION -INSTALLATIESCHEMA - IINSTALLATIONSRITNINGAR
MISURE IN cm - DIMENSIONS IN cm - ABMESSUNGEN IN cm- MESURES EN cm
MEDIDAS EN cm - MATEN IN cm - DIMENSIONES EN cm
Rubinetto di livello - Level tap - Wasserhahn - Robinet de
S Attacco scarico acqua - Wasserablauf - Water outlet - Vidange de
l’eau - Desaguadero - Wateraftapaansluiting - Junção descarga água
S1 Scarico vasca - Wannenabflussrohr - Pan outlet - Vidange du bac -
Descarga cuba - Water toevoer - Descarga da cuba
S2 Valvola di depressione - Anti-depression valve - Unterdruck ventil -
Soupape de dépression - Válvula de dépresión - Onderdrukklep -
Válvula de depressão
S3 Scarico acqua intercapedine - Wasserablauf Zwischenraum - Jacket
water drain Evacuation eau double envelope - Descarga de agua
intersticios - Afvoer water tussenruimte - Descarga de água na
marmita com Sistema de aquecimento indirecto
S4 Scarico - Abflussrohr - Drain - Tuyau d'évacuation -
Tubo de drenaje - Aftapbuis - Tubulação de dreno
G Arrivo gas - Gasanschluss - Gas connection - Arrivée gaz -
Union de gas - Gasaansluiting - Ligação gás
H20 Arrivo acqua - Wasseranschluss - Water inlet - Arrivée
eau - Union de agua - Wateraansluiting - Junção
alimentação água
A1 = Calda - Heiss - Warm - Chaude - Caliente - Warm - Morno
A2 = Fredda - Kalt - Cold - Froid - Fria - Koude - Frio
E Pressacavo entrata linea elettrica - Stopfbuchse - Electric cable
stress relief - Presse étoupe de câble él - Pisacable - Elektrische
kabelwartel - Entrada cabo eléctrico
Legenda - Legende - Key - Légende - Leyenda - Legenda - Legenda
L
niveau - Grifo de nivel - Niveaukraan - Torneira de nível
4,6
47,4
4,6 4,6 4,6
48
7,3
107
9,5
52
6,6 26,9 6,6
6,6 46,9 6,6
6,6 66,9 6,6
7,5 25 7,5
7,5 45 7,5
7,5 65 7,5
53,4(M120) 53,4 (M120)
1050 (M120)
EEE E
70FT/E12..
70FTV/E12..
6040 80 120
70
E
E
23 ÷ 25
2,5 ÷ 5
70 ÷ 72
23 ÷ 25
15
85 ÷ 87
70FT/E8..
70FTV/E4.. 70FTV/E6..
70FT/E4.. 70FT/E6..
70FTV/E8..

3
SCHEMA DI INSTALLAZIONE - INSTALLATION DIAGRAM - INSTALLATIONSPLAN - SCHÉMA D’INSTALLATION -
ESQUEMA DE INSTALACION -INSTALLATIESCHEMA - IINSTALLATIONSRITNINGAR
MISURE IN cm - DIMENSIONS IN cm - ABMESSUNGEN IN cm- MESURES EN cm
MEDIDAS EN cm - MATEN IN cm - DIMENSIONES EN cm
Rubinetto di livello - Level tap - Wasserhahn - Robinet de
S Attacco scarico acqua - Wasserablauf - Water outlet - Vidange de
l’eau - Desaguadero - Wateraftapaansluiting - Junção descarga água
S1 Scarico vasca - Wannenabflussrohr - Pan outlet - Vidange du bac -
Descarga cuba - Water toevoer - Descarga da cuba
S2 Valvola di depressione - Anti-depression valve - Unterdruck ventil -
Soupape de dépression - Válvula de dépresión - Onderdrukklep -
Válvula de depressão
S3 Scarico acqua intercapedine - Wasserablauf Zwischenraum - Jacket
water drain Evacuation eau double envelope - Descarga de agua
intersticios - Afvoer water tussenruimte - Descarga de água na
marmita com Sistema de aquecimento indirecto
S4 Scarico - Abflussrohr - Drain - Tuyau d'évacuation -
Tubo de drenaje - Aftapbuis - Tubulação de dreno
G Arrivo gas - Gasanschluss - Gas connection - Arrivée gaz -
Union de gas - Gasaansluiting - Ligação gás
H20 Arrivo acqua - Wasseranschluss - Water inlet - Arrivée
eau - Union de agua - Wateraansluiting - Junção
alimentação água
A1 = Calda - Heiss - Warm - Chaude - Caliente - Warm - Morno
A2 = Fredda - Kalt - Cold - Froid - Fria - Koude - Frio
E Pressacavo entrata linea elettrica - Stopfbuchse - Electric cable
stress relief - Presse étoupe de câble él - Pisacable - Elektrische
kabelwartel - Entrada cabo eléctrico
Legenda - Legende - Key - Légende - Leyenda - Legenda - Legenda
L
niveau - Grifo de nivel - Niveaukraan - Torneira de nível
EN 10226-1 R 1/2; EN ISO 228-1 G 1/2 (DK)
7,5 65 7,5 489,5
102,3
44,6
4,6
50,1
70FTTF/GE8..
GE
15
85 ÷ 87
70 ÷ 72
23 ÷ 25
G
E
70
80

4
SCHEMA DI INSTALLAZIONE - INSTALLATION DIAGRAM - INSTALLATIONSPLAN - SCHÉMA D’INSTALLATION -
ESQUEMA DE INSTALACION -INSTALLATIESCHEMA - IINSTALLATIONSRITNINGAR
EN 10226-1 R 1/2; EN ISO 228-1 G 1/2 (DK)
MISURE IN cm - DIMENSIONS IN cm - ABMESSUNGEN IN cm- MESURES EN cm
MEDIDAS EN cm - MATEN IN cm - DIMENSIONES EN cm
S Attacco scarico acqua - Wasserablauf - Water outlet - Vidange de
l’eau - Desaguadero - Wateraftapaansluiting - Junção descarga água
S1 Scarico vasca - Wannenabflussrohr - Pan outlet - Vidange du bac -
Descarga cuba - Water toevoer - Descarga da cuba
S2 Valvola di depressione - Anti-depression valve - Unterdruck ventil -
Soupape de dépression - Válvula de dépresión - Onderdrukklep -
Válvula de depressão
S3 Scarico acqua intercapedine - Wasserablauf Zwischenraum - Jacket
water drain Evacuation eau double envelope - Descarga de agua
intersticios - Afvoer water tussenruimte - Descarga de água na
marmita com Sistema de aquecimento indirecto
S4 Scarico - Abflussrohr - Drain - Tuyau d'évacuation -
Tubo de drenaje - Aftapbuis - Tubulação de dreno
G Arrivo gas - Gasanschluss - Gas connection - Arrivée gaz -
Union de gas - Gasaansluiting - Ligação gás
H20 Arrivo acqua - Wasseranschluss - Water inlet - Arrivée
eau - Union de agua - Wateraansluiting - Junção
alimentação água
A1 = Calda - Heiss - Warm - Chaude - Caliente - Warm - Morno
A2 = Fredda - Kalt - Cold - Froid - Fria - Koude - Frio
E Pressacavo entrata linea elettrica - Stopfbuchse - Electric cable
stress relief - Presse étoupe de câble él - Pisacable - Elektrische
kabelwartel - Entrada cabo eléctrico
Legenda - Legende - Key - Légende - Leyenda - Legenda - Legenda
L Rubinetto di livello - Level tap - Wasserhahn - Robinet de
niveau - Grifo de nivel - Niveaukraan - Torneira de nível
6,6 26,9 6,6
6,6 46,9 6,6
6,6 66,9 6,6
7,5 25 7,5 7,5 45 7,5 7,5 65 7,5
90FT/G4..
90FTT/G4..
90FT/G6..
90FTT/G6..
90FT/G8..
90FTT/G8..
90FTV./G4..
90FTTV./G4..
90FTV./G6..
90FTTV./G6..
90FTV./G8..
90FTTV./G8..
5 25
47
15 72
87
25
7
12,9 68,2
13 64,5
127
G
G
40 60 80
90
120
4,6 4,6 4,6
64,6
4,6
GGG G
90FTT/G12..
90FTTV./G12..

5
SCHEMA DI INSTALLAZIONE - INSTALLATION DIAGRAM - INSTALLATIONSPLAN - SCHÉMA D’INSTALLATION -
ESQUEMA DE INSTALACION -INSTALLATIESCHEMA - IINSTALLATIONSRITNINGAR
MISURE IN cm - DIMENSIONS IN cm - ABMESSUNGEN IN cm- MESURES EN cm
MEDIDAS EN cm - MATEN IN cm - DIMENSIONES EN cm
S Attacco scarico acqua - Wasserablauf - Water outlet - Vidange de
l’eau - Desaguadero - Wateraftapaansluiting - Junção descarga água
S1 Scarico vasca - Wannenabflussrohr - Pan outlet - Vidange du bac -
Descarga cuba - Water toevoer - Descarga da cuba
S2 Valvola di depressione - Anti-depression valve - Unterdruck ventil -
Soupape de dépression - Válvula de dépresión - Onderdrukklep -
Válvula de depressão
S3 Scarico acqua intercapedine - Wasserablauf Zwischenraum - Jacket
water drain Evacuation eau double envelope - Descarga de agua
intersticios - Afvoer water tussenruimte - Descarga de água na
marmita com Sistema de aquecimento indirecto
S4 Scarico - Abflussrohr - Drain - Tuyau d'évacuation -
Tubo de drenaje - Aftapbuis - Tubulação de dreno
G Arrivo gas - Gasanschluss - Gas connection - Arrivée gaz -
Union de gas - Gasaansluiting - Ligação gás
H20 Arrivo acqua - Wasseranschluss - Water inlet - Arrivée
eau - Union de agua - Wateraansluiting - Junção
alimentação água
A1 = Calda - Heiss - Warm - Chaude - Caliente - Warm - Morno
A2 = Fredda - Kalt - Cold - Froid - Fria - Koude - Frio
E Pressacavo entrata linea elettrica - Stopfbuchse - Electric cable
stress relief - Presse étoupe de câble él - Pisacable - Elektrische
kabelwartel - Entrada cabo eléctrico
Legenda - Legende - Key - Légende - Leyenda - Legenda - Legenda
L Rubinetto di livello - Level tap - Wasserhahn - Robinet de
niveau - Grifo de nivel - Niveaukraan - Torneira de nível
6,6 6,6
6,6
46,9
6,6
6,6 6,6
7,5 25 7,5
7,5 45 7,5
7,5 65 7,5
26,9 66,9
105 (M120)
53,4 (M120) 53,4 (M120)
90FT/E4.. 90FT/E6.. 90FT/E8..
90FTV./E4.. 90FTV./E6.. 90FTV./E8..
7
47
15 72
25 25 5
87
12,9 68,2
13 64,5
127
75,9
E
E
40 60 80
90
120
75,9
4 4 4 4
EE E
90FT/E12..
90FTV./E12..
E

6
SCHEMA DI INSTALLAZIONE - INSTALLATION DIAGRAM - INSTALLATIONSPLAN - SCHÉMA D’INSTALLATION -
ESQUEMA DE INSTALACION -INSTALLATIESCHEMA - IINSTALLATIONSRITNINGAR
MISURE IN cm - DIMENSIONS IN cm - ABMESSUNGEN IN cm- MESURES EN cm
MEDIDAS EN cm - MATEN IN cm - DIMENSIONES EN cm
25,4
40 40
25,4
25 119,7
7,5
19,9
150/155 INT.
90FT/G8..
90FTT/G8..
90FTV./G8..
90FTTV./G8..

7

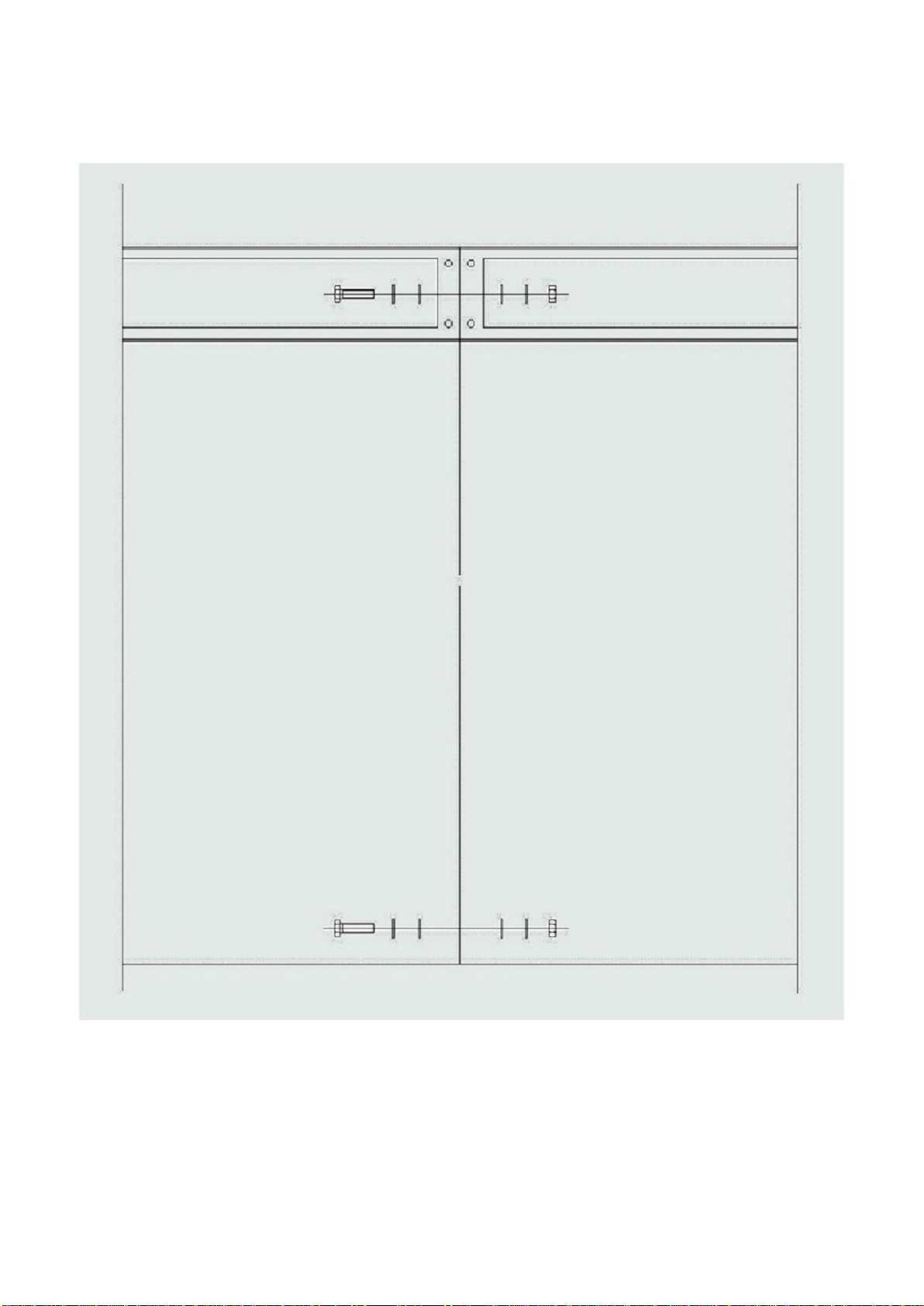

UNIONE APPARECCHIATURE - GERÄTEZUSAMMENSCHLUSS - COMBINING APPLIANCES - UNIÓN D'APPAREIL
- UNION DE VARIOS EQUIPOS - VERBINDING VAN APPARATEN - UNIÃO DE APARELHOS
Serie - Series - Série 700/900

8
FIGURE - ABB. - FIG.

9
DATI TECNICI - TECHNICAL DATA - TECHNISCHE DATEN - CARACTERISTIQUES TECHNIQUES - DATOS TECNI-
COS - TECHNISCHE GEGEVENS
FT
6,5kW FT 13kW FTT 6,5kW FTT 13kW FTT 19,5kW
FT
400
7kW
FT
600
11kW
FT
800
14kW
FTT
400
10,5kW
FTT
600
14kW
FTT
800
21kW
FTT
1200
31,5kW
UM 185R 185R 185R 185R 185R 200 250 200 240 285 240 240
UP 27.2 27.2 27.2 27.2 27.2 27 27 27 27 27 27 27
A (mm) 4444412 712 12 10 12 12
Um
130
130
-
-
-
220
reg
220
-
-
-
-
UM
200R
200R
200R
200R
200R
220
280
220
270
310
270
270
UP
27.2
27.2
27.2
27.2
27.2
27
27
27
27
27
27
27
A (mm)
3
3
3
3
3
10
7
10
10
7
10
10
Um
130
130
-
-
-
220
reg
220
-
-
-
-
UM
185R
185R
185R
185R
185R
200
250
200
240
285
240
240
UP
27.2
27.2
27.2
27.2
27.2
27
27
27
27
27
27
27
A (mm)
4444412 712 12 10 12 12
Um
130 130 - - - 220 reg 220 - - - -
UM
175R 175R 175R 175R 175R 185 240 185 225 270 225 225
UP
27.2 27.2 27.2 27.2 27.2 27 27 27 27 27 27 27
A (mm)
4
4
4
4
4
12
7
12
12
10
12
12
Um
130
130
-
-
-
220
reg
220
-
-
-
-
UM
195R
195R
195R
195R
195R
210
270
210
250
300
250
250
UP 27.2 27.2 27.2 27.2 27.2 27 27 27 27 27 27 27
A (mm) 2222 210 710 10 710 10
Um 130 130 - - - 220 reg 220 - - - -
UM 130 130 130 130 130 135 165 135 160 190 160 160
UP
16.2
16.2
16.2
16.2
16.2
14
14
14
14
14
14
14
A (mm)
20
20
20
20
20
26
10
26
26
28
26
26
Um
85
85
-
-
-
100
130
100
-
-
-
-
UM
120
120
120
120
120
125
155
125
155
175
155
155
UP
16.2
16.2
16.2
16.2
16.2
14
14
14
14
14
14
14
A (mm)
20
20
20
20
20
26
10
26
26
28
26
26
Um
85
85
-
-
-
100
130
100
-
-
-
-
UM
115 115 115 115 115 115 145 115 140 165 140 140
UP
16.2 16.2 16.2 16.2 16.2 14 14 14 14 14 14 14
A (mm)
20 20 20 20 20 26 10 26 26 28 26 26
Um
85 85 - - - 100 130 100 - - - -
UM
-
-
390
390
390
-
-
-
480
-
480
480
UP
-
-
45.2
45.2
45.2
-
-
-
50
-
50
50
A (mm) - - 20 20 20 - -
-
20 -20 20
Um -------
-
- - - -
UM - - 350 350 350 - -
-
450 -450 450
UP - - 45.2 45.2 45.2 - -
-
50 -50 50
A (mm)
-
-
20
20
20
-
-
-
20
-
20
20
Um
-
-
-
-
-
-
-
-
-
-
-
UM : Ugello MAX - Düse MAX - MAX nozzle - Buse MAX - Boquilla MÁX. - Sproeier MAX
Um : Ugello MIN - Düse MIN - MIN nozzle - Buse MIN - Boquilla MIN - Sproeier MIN
UP : Pilota - Zündbrenner - Pilot - Veilleuse gaz - Piloto - Waakvlam
A : Apertura Aereatore - Öffnen Luftring - Aerator Opening - Ouverture Aérateur - Abertura del aireador - Opening beluchter
FT : Fry top - Griddleplate - Fry top - Fry top - Fry top - Fry top
FTT : Fry top termostatico - Thermostatisch Griddleplate - Thermostatic fry top - Fry top thermostatique - Fry top Termostático - Thermostatische Fry top
T1
AT - BE - BG - CH - CZ - DE - DK
EE - ES - FI - FR - GB - GR - HR
IE - IT - LT- LU - LV - NO - PL
PT - RO - SE - SI - SK - TR
G20
G20/G25 20 20/25
Pa : Pressione di allacciamento - Anschlussdruck - Supply pressure - Pression de raccordement - Pressión de conexión - Aansluitdruck
25
HU G25.1
20
NL G25.3 25
DE G25
37
BE - BG - CY- CZ - DK - EE - ES
FI - FR - GB - GR - HR - HU - IE
IT - LT - LU - LV - MT - NL - NO
PT - RO - SE - SI - SK - TR
G30/G31
25
HU G20
Ugelli e regolazioni - Düsen und Einstellungen - Nozzles and settings
Buses et les paramètres - Boquillas y los ajustes - Nozzles en instellingen
AT - CH - DE - HU G30/G31 50
IT - CH - SE - DK G110 8
S.900
28-30/37
28-30
PL
reg : Regolato - Eingestellt - Regulated - Régie - Regulado - Geregeld
Paese - Land
Country - Pays - País Gas - Gaz Pa (mbar)
S.700
SE G120 8
G30/G31

10
DATI TECNICI - TECHNICAL DATA - TECHNISCHE DATEN - CARACTERISTIQUES TECHNIQUES - DATOS TECNI-
COS - TECHNISCHE GEGEVENS
Nom.
Neen.
Norm.
Normal
Min. Max.
LU; PL I2E G20 20 17 25
NO I2H G20 20 17 25
NL I2L G25 25 20 30
G20 20 17 25
G25.3 25 20 30
NO; NL; CY; MT I3B/P G30/G31 28-30 25 35
PL I3B/P G30/G31 37 25 45
G20/G25 20/25 17 25/30
G30/G31 28-30/37 20/25 35/45
G20 20 17 25
G25 20 18 25
G30/G31 50 42,5 57,5
G20 20 17 25
G30/G31 28-30/37 20/25 35/45
G20 20 17 25
G30/G31 28-30 25 35
G20 20 17 25
G30/G31 50 42,5 57,5
G20 25 18 33
G25.1 25 18 33
G30/G31 28-30 25 35
G20 25 18 33
G25.1 25 18 33
G30/G31 50 42,5 57,5
G20 20 17 25
G25.3 25 20 30
G30/G31 28-30 25 35
NL I2EK
NL II2EK3B/P
T2.1
Paese - Land - Country - Pays - País
Categoria
Kategorie
Category
Catégorie
Categoría
Categorie
Gas
Gaz
Pressione di allacciamento
Anschlussdruck
Supply pressure
Pression de raccordement
Pressión de conexión
Aansluitdruck
(mbar)
Categorie a pressioni - Kategorien e Druck - Categories and pressures - Catégories et pressions - Las
categorías y las presiones - Categorieën en druk
70FT…
FT400 7kW; FT600 11kW; FT800 14kW; FTT600 14kW
II2ELL3B/P
HU II2HS3B/P
II2H3B/P
DK; FI; SE; BG; EE; LV; LT; CZ; SI; TR;
HR; RO
II2H3B/P
BE; FR
HU II2HS3B/P
AT; CH
FT : Fry top - Griddleplate - Fry top - Fry top - Fry top - Fry top
FTT : Fry top termostatico - Thermostatisch Griddleplate - Thermostatic fry top - Fry top thermostatique - Fry
top Termostático - Thermostatische Fry top
II2H3+ES; GB; GR; IE; IT; PT; SK
II2E+3+
DE

11
DATI TECNICI - TECHNICAL DATA - TECHNISCHE DATEN - CARACTERISTIQUES TECHNIQUES - DATOS TECNI-
COS - TECHNISCHE GEGEVENS
Nom.
Neen.
Norm.
Normal
Min. Max.
LU; PL I2E G20 20 17 25
NO I2H G20 20 17 25
NL I2L G25 25 20 30
G20 20 17 25
G25.3 25 20 30
NO; NL; CY; MT I3B/P G30/G31 28-30 25 35
PL I3B/P G30/G31 37 25 45
G20/G25 20/25 17 25/30
G30/G31 28-30/37 20/25 35/45
G20 20 17 25
G25 20 18 25
G30/G31 50 42,5 57,5
G20 20 17 25
G30/G31 28-30/37 20/25 35/45
G20 20 17 25
G30/G31 28-30 25 35
G20 20 17 25
G30/G31 50 42,5 57,5
G20 25 18 33
G25.1 25 18 33
G30/G31 28-30 25 35
G20 25 18 33
G25.1 25 18 33
G30/G31 50 42,5 57,5
G20 20 17 25
G30/G31 28-30 25 35
G110 8 6 15
G120 8 6 15
G20 20 17 25
G30/G31 28-30 25 35
G110 8 6 15
G20 20 17 25
G110 8 6 15
G20 20 17 25
G25.3 25 20 30
G30/G31 28-30 25 35
I2EK
NL II2EK3B/P
T2.2
II2H3B/P
II2HS3B/P
II2HS3B/P
II2E+3+
II2ELL3B/P
II2H3+
II2H3B/P
70FTT…
FTT400 10,5kW; FTT800 21kW; FTT1200 31,5kW
Categorie a pressioni - Kategorien e Druck - Categories and pressures - Catégories et
pressions - Las categorías y las presiones - Categorieën en druk
DK
Gas
Gaz
Pressione di allacciamento
Anschlussdruck
Supply pressure
Pression de raccordement
Pressión de conexión
Aansluitdruck
(mbar)
ES; GB; GR; IE; IT; PT; SK
FI; BG; EE; LV; LT; CZ; SI; TR; HR; RO
Paese - Land - Country - Pays - País
DE
BE; FR
Categoria
Kategorie
Category
Catégorie
Categoría
Categorie
NL
FT : Fry top - Griddleplate - Fry top - Fry top - Fry top - Fry top
FTT : Fry top termostatico - Thermostatisch Griddleplate - Thermostatic fry top - Fry top
thermostatique - Fry top Termostático - Thermostatische Fry top
AT; CH
HU
HU
II1a2HIT; CH
III1ab2H3B/PSE
III1a2H3B/P

12
DATI TECNICI - TECHNICAL DATA - TECHNISCHE DATEN - CARACTERISTIQUES TECHNIQUES - DATOS TECNI-
COS - TECHNISCHE GEGEVENS
G20
(20) G25.3
(25) G25
(20) G20
(25) G25.1
(25) G110
(8) G120
(8) G30
(29) G30
(37) G30
(50)
mm kW kW m3/h m3/h m3/h m3/h m3/h m3/h m3/h kg/h kg/h kg/h
M70FT/G400 - - 6,5 6,25 0,69 0,75 0,80 0,69 0,80 - - 0,51 0,51 0,51
M70FT/G800 - - 13 12,5 1,38 1,50 1,60 1,38 1,60 - - 1,03 1,03 1,03
M70FTT/G400 - - 6,5 6,25 0,69 0,75 0,80 0,69 0,80 1,68 1,49 0,51 0,51 0,51
M70FTT/G800 - - 13 12,5 1,38 1,50 1,60 1,38 1,60 3,35 2,98 1,03 1,03 1,03
70FT/G400 Q70FT/G400 400 6,5 6,25 0,69 0,75 0,80 0,69 0,80 - - 0,51 0,51 0,51 70FT/G410 Q70FT/G410 400 6,5 6,25 0,69 0,75 0,80 0,69 0,80 - - 0,51 0,51 0,51 70FTV/G400 Q70FTV/G400 400 6,5 6,25 0,69 0,75 0,80 0,69 0,80 - - 0,51 0,51 0,51 70FTV/G410 Q70FTV/G410 400 6,5 6,25 0,69 0,75 0,80 0,69 0,80 - - 0,51 0,51 0,51 70FTVP/G400 Q70FTVP/G400 400 6,5 6,25 0,69 0,75 0,80 0,69 0,80 - - 0,51 0,51 0,51 70FTVP/G410 Q70FTVP/G410 400 6,5 6,25 0,69 0,75 0,80 0,69 0,80 - - 0,51 0,51 0,51 70FT/G800 Q70FT/G800 800 13 12,5 1,38 1,50 1,60 1,38 1,60 - - 1,03 1,03 1,03 70FT/G810 Q70FT/G810 800 13 12,5 1,38 1,50 1,60 1,38 1,60 - - 1,03 1,03 1,03 70FT/G820 Q70FT/G820 800 13 12,5 1,38 1,50 1,60 1,38 1,60 - - 1,03 1,03 1,03 70FTV/G800 Q70FTV/G800 800 13 12,5 1,38 1,50 1,60 1,38 1,60 - - 1,03 1,03 1,03 70FTV/G810 Q70FTV/G810 800 13 12,5 1,38 1,50 1,60 1,38 1,60 - - 1,03 1,03 1,03 70FTV/G820 Q70FTV/G820 800 13 12,5 1,38 1,50 1,60 1,38 1,60 - - 1,03 1,03 1,03 70FTVP/G800 Q70FTVP/G800 800 13 12,5 1,38 1,50 1,60 1,38 1,60 - - 1,03 1,03 1,03 70FTVP/G810 Q70FTVP/G810 800 13 12,5 1,38 1,50 1,60 1,38 1,60 - - 1,03 1,03 1,03 70FTVP/G820 Q70FTVP/G820 800 13 12,5 1,38 1,50 1,60 1,38 1,60 - - 1,03 1,03 1,03 70FTT/G400 Q70FTT/G400 400 6,5 6,25 0,69 0,75 0,80 0,69 0,80 1,68 1,49 0,51 0,51 0,51 70FTT/G405 Q70FTT/G405 400 6,5 6,25 0,69 0,75 0,80 0,69 0,80 1,68 1,49 0,51 0,51 0,51 70FTT/G410 Q70FTT/G410 400 6,5 6,25 0,69 0,75 0,80 0,69 0,80 1,68 1,49 0,51 0,51 0,51 70FTT/G415 Q70FTT/G415 400 6,5 6,25 0,69 0,75 0,80 0,69 0,80 1,68 1,49 0,51 0,51 0,51 70FTTV/G400 Q70FTTV/G400 400 6,5 6,25 0,69 0,75 0,80 0,69 0,80 1,68 1,49 0,51 0,51 0,51 70FTTV/G405 Q70FTTV/G405 400 6,5 6,25 0,69 0,75 0,80 0,69 0,80 1,68 1,49 0,51 0,51 0,51 70FTTV/G410 Q70FTTV/G410 400 6,5 6,25 0,69 0,75 0,80 0,69 0,80 1,68 1,49 0,51 0,51 0,51 70FTTV/G415 Q70FTTV/G415 400 6,5 6,25 0,69 0,75 0,80 0,69 0,80 1,68 1,49 0,51 0,51 0,51 70FTTVP/G400 Q70FTTVP/G400 400 6,5 6,25 0,69 0,75 0,80 0,69 0,80 1,68 1,49 0,51 0,51 0,51 70FTTVP/G405 Q70FTTVP/G405 400 6,5 6,25 0,69 0,75 0,80 0,69 0,80 1,68 1,49 0,51 0,51 0,51 70FTTVP/G410 Q70FTTVP/G410 400 6,5 6,25 0,69 0,75 0,80 0,69 0,80 1,68 1,49 0,51 0,51 0,51 70FTTVP/G415 Q70FTTVP/G415 400 6,5 6,25 0,69 0,75 0,80 0,69 0,80 1,68 1,49 0,51 0,51 0,51 70FTT/G800 Q70FTT/G800 800 13 12,5 1,38 1,50 1,60 1,38 1,60 3,35 2,98 1,03 1,03 1,03 70FTT/G805 Q70FTT/G805 800 13 12,5 1,38 1,50 1,60 1,38 1,60 3,35 2,98 1,03 1,03 1,03 70FTT/G810 Q70FTT/G810 800 13 12,5 1,38 1,50 1,60 1,38 1,60 3,35 2,98 1,03 1,03 1,03
T3.1
Consumo gas complessivo - Gasamtgasverbrauch - Totala gas consumption
Consommation totale de gaz - Consumo totral de gas - Totaal gasverbruik
Modelli
Modelle
Models
Modèles
Modelos
Modellen
∑Qn ∑Qn
G25.3
(25)
Larghezza
Breite
Width
Largeur
Anchura
Breedte
Dati tecnici apparecchiature gas - Technische Daten gasgeräte - Technical data of gas appliances
Caractéristiques techniques des appareils à gaz - Datos técnicos de los equipos de gas - Technische gegevens gasapparaten
Modelli
Modelle
Models
Modèles
Modelos
Modellen

13
DATI TECNICI - TECHNICAL DATA - TECHNISCHE DATEN - CARACTERISTIQUES TECHNIQUES - DATOS TECNI-
COS - TECHNISCHE GEGEVENS
G20
(20) G25.3
(25) G25
(20) G20
(25) G25.1
(25) G110
(8) G120
(8) G30
(29) G30
(37) G30
(50)
mm kW kW m3/h m3/h m3/h m3/h m3/h m3/h m3/h kg/h kg/h kg/h
70FTT/G815 Q70FTT/G815 800 13 12,5 1,38 1,50 1,60 1,38 1,60 3,35 2,98 1,03 1,03 1,03 70FTT/G820 Q70FTT/G820 800 13 12,5 1,38 1,50 1,60 1,38 1,60 3,35 2,98 1,03 1,03 1,03 70FTT/G825 Q70FTT/G825 800 13 12,5 1,38 1,50 1,60 1,38 1,60 3,35 2,98 1,03 1,03 1,03 70FTTV/G800 Q70FTTV/G800 800 13 12,5 1,38 1,50 1,60 1,38 1,60 3,35 2,98 1,03 1,03 1,03 70FTTV/G805 Q70FTTV/G805 800 13 12,5 1,38 1,50 1,60 1,38 1,60 3,35 2,98 1,03 1,03 1,03 70FTTV/G810 Q70FTTV/G810 800 13 12,5 1,38 1,50 1,60 1,38 1,60 3,35 2,98 1,03 1,03 1,03 70FTTV/G815 Q70FTTV/G815 800 13 12,5 1,38 1,50 1,60 1,38 1,60 3,35 2,98 1,03 1,03 1,03 70FTTV/G820 Q70FTTV/G820 800 13 12,5 1,38 1,50 1,60 1,38 1,60 3,35 2,98 1,03 1,03 1,03 70FTTV/G825 Q70FTTV/G825 800 13 12,5 1,38 1,50 1,60 1,38 1,60 3,35 2,98 1,03 1,03 1,03 70FTTVP/G800 Q70FTTVP/G800 800 13 12,5 1,38 1,50 1,60 1,38 1,60 3,35 2,98 1,03 1,03 1,03 70FTTVP/G805 Q70FTTVP/G805 800 13 12,5 1,38 1,50 1,60 1,38 1,60 3,35 2,98 1,03 1,03 1,03 70FTTVP/G810 Q70FTTVP/G810 800 13 12,5 1,38 1,50 1,60 1,38 1,60 3,35 2,98 1,03 1,03 1,03 70FTTVP/G815 Q70FTTVP/G815 800 13 12,5 1,38 1,50 1,60 1,38 1,60 3,35 2,98 1,03 1,03 1,03 70FTTVP/G820 Q70FTTVP/G820 800 13 12,5 1,38 1,50 1,60 1,38 1,60 3,35 2,98 1,03 1,03 1,03 70FTTVP/G825 Q70FTTVP/G825 800 19,5 18,75 2,06 2,26 2,40 2,06 2,40 5,03 4,48 1,54 1,54 1,54 M70FTT/G1200 - - 19,5 18,75 2,06 2,26 2,40 2,06 2,40 5,03 4,48 1,54 1,54 1,54 70FTT/G1200 Q70FTT/G1200 1200 19,5 18,75 2,06 2,26 2,40 2,06 2,40 5,03 4,48 1,54 1,54 1,54 70FTT/G1205 Q70FTT/G1205 1200 19,5 18,75 2,06 2,26 2,40 2,06 2,40 5,03 4,48 1,54 1,54 1,54 70FTT/G1210 Q70FTT/G1210 1200 19,5 18,75 2,06 2,26 2,40 2,06 2,40 5,03 4,48 1,54 1,54 1,54 70FTT/G1215 Q70FTT/G1215 1200 19,5 18,75 2,06 2,26 2,40 2,06 2,40 5,03 4,48 1,54 1,54 1,54 70FTT/G1220 Q70FTT/G1220 1200 19,5 18,75 2,06 2,26 2,40 2,06 2,40 5,03 4,48 1,54 1,54 1,54 70FTT/G1225 Q70FTT/G1225 1200 19,5 18,75 2,06 2,26 2,40 2,06 2,40 5,03 4,48 1,54 1,54 1,54 70FTTV/G1200 Q70FTTV/G1200 1200 19,5 18,75 2,06 2,26 2,40 2,06 2,40 5,03 4,48 1,54 1,54 1,54 70FTTV/G1205 Q70FTTV/G1205 1200 19,5 18,75 2,06 2,26 2,40 2,06 2,40 5,03 4,48 1,54 1,54 1,54 70FTTV/G1210 Q70FTTV/G1210 1200 19,5 18,75 2,06 2,26 2,40 2,06 2,40 5,03 4,48 1,54 1,54 1,54 70FTTV/G1215 Q70FTTV/G1215 1200 19,5 18,75 2,06 2,26 2,40 2,06 2,40 5,03 4,48 1,54 1,54 1,54 70FTTV/G1220 Q70FTTV/G1220 1200 19,5 18,75 2,06 2,26 2,40 2,06 2,40 5,03 4,48 1,54 1,54 1,54 70FTTV/G1225 Q70FTTV/G1225 1200 19,5 18,75 2,06 2,26 2,40 2,06 2,40 5,03 4,48 1,54 1,54 1,54 70FTTVP/G1200 Q70FTTVP/G1200 1200 19,5 18,75 2,06 2,26 2,40 2,06 2,40 5,03 4,48 1,54 1,54 1,54 70FTTVP/G1205 Q70FTTVP/G1205 1200 19,5 18,75 2,06 2,26 2,40 2,06 2,40 5,03 4,48 1,54 1,54 1,54 70FTTVP/G1210 Q70FTTVP/G1210 1200 19,5 18,75 2,06 2,26 2,40 2,06 2,40 5,03 4,48 1,54 1,54 1,54 70FTTVP/G1215 Q70FTTVP/G1215 1200 19,5 18,75 2,06 2,26 2,40 2,06 2,40 5,03 4,48 1,54 1,54 1,54 70FTTVP/G1220 Q70FTTVP/G1220 1200 19,5 18,75 2,06 2,26 2,40 2,06 2,40 5,03 4,48 1,54 1,54 1,54 70FTTVP/G1225 Q70FTTVP/G1225 1200 19,5 18,75 2,06 2,26 2,40 2,06 2,40 5,03 4,48 1,54 1,54 1,54
T3.2
Dati tecnici apparecchiature gas - Technische Daten gasgeräte - Technical data of gas appliances
Caractéristiques techniques des appareils à gaz - Datos técnicos de los equipos de gas - Technische gegevens gasapparaten
Modelli
Modelle
Models
Modèles
Modelos
Modellen
Larghezza
Breite
Width
Largeur
Anchura
Breedte
∑Qn ∑Qn
G25.3
(25)
Consumo gas complessivo - Gasamtgasverbrauch - Totala gas consumption
Consommation totale de gaz - Consumo totral de gas - Totaal gasverbruik
Modelli
Modelle
Models
Modèles
Modelos
Modellen

14
DATI TECNICI - TECHNICAL DATA - TECHNISCHE DATEN - CARACTERISTIQUES TECHNIQUES - DATOS TECNI-
COS - TECHNISCHE GEGEVENS
G20
(20) G25.3
(25) G25
(20) G20
(25) G25.1
(25) G110
(8) G120
(8) G30
(29) G30
(37) G30
(50)
mm kW kW kW m3/h m3/h m3/h m3/h m3/h m3/h m3/h kg/h kg/h kg/h
M90FT/G400 - - 7,0 6,5 - 0,74 0,78 0,86 0,74 0,86 - - 0,55 0,55 0,55
M90FT/G600 - - 11,0 10,5 - 1,16 1,26 1,35 1,16 1,35 - - 0,87 0,87 0,87 M90FT/G800 - - 14,0 13,0 - 1,48 1,56 1,72 1,48 1,72 - - 1,10 1,10 1,10 M90FTT/G400 - - 10,5 10,0 9,0 1,11 1,20 1,29 1,11 1,29 2,32 2,07 0,83 0,83 0,83 M90FTT/G600 - - 14,0 13,5 - 1,48 1,62 1,72 1,48 1,72 - - 1,10 1,10 1,10 M90FTT/G800 - - 21,0 20,0 18,0 2,22 2,41 2,58 2,22 2,58 4,65 4,13 1,66 1,66 1,66 90FT/G400 Q90FT/G400 400 7,0 6,5 - 0,74 0,78 0,86 0,74 0,86 - - 0,55 0,55 0,55 90FT/G410 Q90FT/G410 400 7,0 6,5 - 0,74 0,78 0,86 0,74 0,86 - - 0,55 0,55 0,55 90FTV/G400 Q90FTV/G400 400 7,0 6,5 - 0,74 0,78 0,86 0,74 0,86 - - 0,55 0,55 0,55 90FTV/G410 Q90FTV/G410 400 7,0 6,5 - 0,74 0,78 0,86 0,74 0,86 - - 0,55 0,55 0,55 90FTVP/G400 Q90FTVP/G400 400 7,0 6,5 - 0,74 0,78 0,86 0,74 0,86 - - 0,55 0,55 0,55 90FTVP/G410 Q90FTVP/G410 400 7,0 6,5 - 0,74 0,78 0,86 0,74 0,86 - - 0,55 0,55 0,55 90FT/G600 Q90FT/G600 600 11,0 10,5 - 1,16 1,26 1,35 1,16 1,35 - - 0,87 0,87 0,87 90FT/G610 Q90FT/G610 600 11,0 10,5 - 1,16 1,26 1,35 1,16 1,35 - - 0,87 0,87 0,87 90FT/G620 Q90FT/G620 600 11,0 10,5 - 1,16 1,26 1,35 1,16 1,35 - - 0,87 0,87 0,87 90FTV/G600 Q90FTV/G600 600 11,0 10,5 - 1,16 1,26 1,35 1,16 1,35 - - 0,87 0,87 0,87 90FTV/G610 Q90FTV/G610 600 11,0 10,5 - 1,16 1,26 1,35 1,16 1,35 - - 0,87 0,87 0,87 90FTV/G620 Q90FTV/G620 600 11,0 10,5 - 1,16 1,26 1,35 1,16 1,35 - - 0,87 0,87 0,87 90FTVP/G600 Q90FTVP/G600 600 11,0 10,5 - 1,16 1,26 1,35 1,16 1,35 - - 0,87 0,87 0,87 90FTVP/G610 Q90FTVP/G610 600 11,0 10,5 - 1,16 1,26 1,35 1,16 1,35 - - 0,87 0,87 0,87 90FTVP/G620 Q90FTVP/G620 600 11,0 10,5 - 1,16 1,26 1,35 1,16 1,35 - - 0,87 0,87 0,87 90FT/G800 Q90FT/G800 800 14,0 13,0 - 1,48 1,56 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FT/G810 Q90FT/G810 800 14,0 13,0 - 1,48 1,56 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FT/G820 Q90FT/G820 800 14,0 13,0 - 1,48 1,56 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTV/G800 Q90FTV/G800 800 14,0 13,0 - 1,48 1,56 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTV/G810 Q90FTV/G810 800 14,0 13,0 - 1,48 1,56 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTV/G820 Q90FTV/G820 800 14,0 13,0 - 1,48 1,56 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTVP/G800 Q90FTVP/G800 800 14,0 13,0 - 1,48 1,56 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTVP/G810 Q90FTVP/G810 800 14,0 13,0 - 1,48 1,56 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTVP/G820 Q90FTVP/G820 800 14,0 13,0 - 1,48 1,56 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTT/G400 Q90FTT/G400 400 10,5 10 9 1,11 1,20 1,29 1,11 1,29 2,32 2,07 0,83 0,83 0,83 90FTT/G405 Q90FTT/G405 400 10,5 10 9 1,11 1,20 1,29 1,11 1,29 2,32 2,07 0,83 0,83 0,83 90FTT/G410 Q90FTT/G410 400 10,5 10 9 1,11 1,20 1,29 1,11 1,29 2,32 2,07 0,83 0,83 0,83 90FTT/G415 Q90FTT/G415 400 10,5 10 9 1,11 1,20 1,29 1,11 1,29 2,32 2,07 0,83 0,83 0,83 90FTTV/G400 Q90FTTV/G400 400 10,5 10 9 1,11 1,20 1,29 1,11 1,29 2,32 2,07 0,83 0,83 0,83
T3.3
Consumo gas complessivo - Gasamtgasverbrauch - Totala gas consumption
Consommation totale de gaz - Consumo totral de gas - Totaal gasverbruik
Modelli
Modelle
Models
Modèles
Modelos
Modellen
∑Qn ∑Qn
G25.3
(25)
Larghezza
Breite
Width
Largeur
Anchura
Breedte
Dati tecnici apparecchiature gas - Technische Daten gasgeräte - Technical data of gas appliances
Caractéristiques techniques des appareils à gaz - Datos técnicos de los equipos de gas - Technische gegevens gasapparaten
∑Qn
G110 (8) G120 (8)
Modelli
Modelle
Models
Modèles
Modelos
Modellen

15
DATI TECNICI - TECHNICAL DATA - TECHNISCHE DATEN - CARACTERISTIQUES TECHNIQUES - DATOS TECNI-
COS - TECHNISCHE GEGEVENS
G20
(20) G25.3
(25) G25
(20) G20
(25) G25.1
(25) G110
(8) G120
(8) G30
(29) G30
(37) G30
(50)
mm kW kW kW m3/h m3/h m3/h m3/h m3/h m3/h m3/h kg/h kg/h kg/h
90FTTV/G405 Q90FTTV/G405 400 10,5 10 9 1,11 1,20 1,29 1,11 1,29 2,32 2,07 0,83 0,83 0,83 90FTTV/G410 Q90FTTV/G410 400 10,5 10 9 1,11 1,20 1,29 1,11 1,29 2,32 2,07 0,83 0,83 0,83 90FTTV/G415 Q90FTTV/G415 400 10,5 10 9 1,11 1,20 1,29 1,11 1,29 2,32 2,07 0,83 0,83 0,83 90FTTVP/G400 Q90FTTVP/G400 400 10,5 10 9 1,11 1,20 1,29 1,11 1,29 2,32 2,07 0,83 0,83 0,83 90FTTVP/G405 Q90FTTVP/G405 400 10,5 10 9 1,11 1,20 1,29 1,11 1,29 2,32 2,07 0,83 0,83 0,83 90FTTVP/G410 Q90FTTVP/G410 400 10,5 10 9 1,11 1,20 1,29 1,11 1,29 2,32 2,07 0,83 0,83 0,83 90FTTVP/G415 Q90FTTVP/G415 400 10,5 10 9 1,11 1,20 1,29 1,11 1,29 2,32 2,07 0,83 0,83 0,83 90FTT/G600 Q90FTT/G600 600 14 13,5 - 1,48 1,62 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTT/G605 Q90FTT/G605 600 14 13,5 - 1,48 1,62 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTT/G610 Q90FTT/G610 600 14 13,5 - 1,48 1,62 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTT/G615 Q90FTT/G615 600 14 13,5 - 1,48 1,62 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTT/G620 Q90FTT/G620 600 14 13,5 - 1,48 1,62 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTT/G625 Q90FTT/G625 600 14 13,5 - 1,48 1,62 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTTV/G600 Q90FTTV/G600 600 14 13,5 - 1,48 1,62 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTTV/G605 Q90FTTV/G605 600 14 13,5 - 1,48 1,62 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTTV/G610 Q90FTTV/G610 600 14 13,5 - 1,48 1,62 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTTV/G615 Q90FTTV/G615 600 14 13,5 - 1,48 1,62 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTTV/G620 Q90FTTV/G620 600 14 13,5 - 1,48 1,62 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTTV/G625 Q90FTTV/G625 600 14 13,5 - 1,48 1,62 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTTVP/G600 Q90FTTVP/G600 600 14 13,5 - 1,48 1,62 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTTVP/G605 Q90FTTVP/G605 600 14 13,5 - 1,48 1,62 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTTVP/G610 Q90FTTVP/G610 600 14 13,5 - 1,48 1,62 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTTVP/G615 Q90FTTVP/G615 600 14 13,5 - 1,48 1,62 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTTVP/G620 Q90FTTVP/G620 600 14 13,5 - 1,48 1,62 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTTVP/G625 Q90FTTVP/G625 600 14 13,5 - 1,48 1,62 1,72 1,48 1,72 - - 1,10 1,10 1,10 90FTT/G800 Q90FTT/G800 800 21,0 20,0 18,0 2,22 2,41 2,58 2,22 2,58 4,65 4,13 1,66 1,66 1,66 90FTT/G805 Q90FTT/G805 800 21,0 20,0 18,0 2,22 2,41 2,58 2,22 2,58 4,65 4,13 1,66 1,66 1,66 90FTT/G810 Q90FTT/G810 800 21,0 20,0 18,0 2,22 2,41 2,58 2,22 2,58 4,65 4,13 1,66 1,66 1,66 90FTT/G815 Q90FTT/G815 800 21,0 20,0 18,0 2,22 2,41 2,58 2,22 2,58 4,65 4,13 1,66 1,66 1,66 90FTT/G820 Q90FTT/G820 800 21,0 20,0 18,0 2,22 2,41 2,58 2,22 2,58 4,65 4,13 1,66 1,66 1,66 90FTT/G825 Q90FTT/G825 800 21,0 20,0 18,0 2,22 2,41 2,58 2,22 2,58 4,65 4,13 1,66 1,66 1,66 90FTTV/G800 Q90FTTV/G800 800 21,0 20,0 18,0 2,22 2,41 2,58 2,22 2,58 4,65 4,13 1,66 1,66 1,66 90FTTV/G805 Q90FTTV/G805 800 21,0 20,0 18,0 2,22 2,41 2,58 2,22 2,58 4,65 4,13 1,66 1,66 1,66 90FTTV/G810 Q90FTTV/G810 800 21,0 20,0 18,0 2,22 2,41 2,58 2,22 2,58 4,65 4,13 1,66 1,66 1,66 90FTTV/G815 Q90FTTV/G815 800 21,0 20,0 18,0 2,22 2,41 2,58 2,22 2,58 4,65 4,13 1,66 1,66 1,66
T3.4
Dati tecnici apparecchiature gas - Technische Daten gasgeräte - Technical data of gas appliances
Caractéristiques techniques des appareils à gaz - Datos técnicos de los equipos de gas - Technische gegevens gasapparaten
Modelli
Modelle
Models
Modèles
Modelos
Modellen
Larghezza
Breite
Width
Largeur
Anchura
Breedte
∑Qn ∑Qn
G25.3
(25)
Consumo gas complessivo - Gasamtgasverbrauch - Totala gas consumption
Consommation totale de gaz - Consumo totral de gas - Totaal gasverbruik
∑Qn
G110 (8) G120 (8)
Modelli
Modelle
Models
Modèles
Modelos
Modellen

16
DATI TECNICI - TECHNICAL DATA - TECHNISCHE DATEN - CARACTERISTIQUES TECHNIQUES - DATOS TECNI-
COS - TECHNISCHE GEGEVENS
G20
(20) G25.3
(25) G25
(20) G20
(25) G25.1
(25) G110
(8) G120
(8) G30
(29) G30
(37) G30
(50)
mm kW kW kW m3/h m3/h m3/h m3/h m3/h m3/h m3/h kg/h kg/h kg/h
90FTTV/G820 Q90FTTV/G820 800 21,0 20,0 18,0 2,22 2,41 2,58 2,22 2,58 4,65 4,13 1,66 1,66 1,66 90FTTV/G825 Q90FTTV/G825 800 21,0 20,0 18,0 2,22 2,41 2,58 2,22 2,58 4,65 4,13 1,66 1,66 1,66 90FTTVP/G800 Q90FTTVP/G800 800 21,0 20,0 18,0 2,22 2,41 2,58 2,22 2,58 4,65 4,13 1,66 1,66 1,66 90FTTVP/G805 Q90FTTVP/G805 800 21,0 20,0 18,0 2,22 2,41 2,58 2,22 2,58 4,65 4,13 1,66 1,66 1,66 90FTTVP/G810 Q90FTTVP/G810 800 21,0 20,0 18,0 2,22 2,41 2,58 2,22 2,58 4,65 4,13 1,66 1,66 1,66 90FTTVP/G815 Q90FTTVP/G815 800 21,0 20,0 18,0 2,22 2,41 2,58 2,22 2,58 4,65 4,13 1,66 1,66 1,66 90FTTVP/G820 Q90FTTVP/G820 800 21,0 20,0 18,0 2,22 2,41 2,58 2,22 2,58 4,65 4,13 1,66 1,66 1,66 90FTTVP/G825 Q90FTTVP/G825 800 21,0 20,0 18,0 2,22 2,41 2,58 2,22 2,58 4,65 4,13 1,66 1,66 1,66 90FTTF/GE805 Q90FTTF/GE805 800 21,0 20,0 18,0 2,22 2,41 2,58 2,22 2,58 4,65 4,13 1,66 1,66 1,66 90FTTF/GE825 Q90FTTF/GE825 800 21,0 20,0 18,0 2,22 2,41 2,58 2,22 2,58 4,65 4,13 1,66 1,66 1,66 90FTTF/GE820 Q90FTTF/GE820 800 21,0 20,0 18,0 2,22 2,41 2,58 2,22 2,58 4,65 4,13 1,66 1,66 1,66 90FTTF/GE800 Q90FTTF/GE800 800 21,0 20,0 18,0 2,22 2,41 2,58 2,22 2,58 4,65 4,13 1,66 1,66 1,66 M90FTT/G1200 MQ90FTT/G1200 - 31,5 30,0 27,0 3,33 3,61 3,88 3,33 3,87 6,97 6,20 2,48 2,48 2,48 90FTT/G1200 Q90FTT/G1200 1200 31,5 30,0 27,0 3,33 3,61 3,88 3,33 3,87 6,97 6,20 2,48 2,48 2,48 90FTT/G1205 Q90FTT/G1205 1200 31,5 30,0 27,0 3,33 3,61 3,88 3,33 3,87 6,97 6,20 2,48 2,48 2,48 90FTT/G1210 Q90FTT/G1210 1200 31,5 30,0 27,0 3,33 3,61 3,88 3,33 3,87 6,97 6,20 2,48 2,48 2,48 90FTT/G1215 Q90FTT/G1215 1200 31,5 30,0 27,0 3,33 3,61 3,88 3,33 3,87 6,97 6,20 2,48 2,48 2,48 90FTT/G1220 Q90FTT/G1220 1200 31,5 30,0 27,0 3,33 3,61 3,88 3,33 3,87 6,97 6,20 2,48 2,48 2,48 90FTT/G1225 Q90FTT/G1225 1200 31,5 30,0 27,0 3,33 3,61 3,88 3,33 3,87 6,97 6,20 2,48 2,48 2,48 90FTTV/G1200 Q90FTTV/G1200 1200 31,5 30,0 27,0 3,33 3,61 3,88 3,33 3,87 6,97 6,20 2,48 2,48 2,48 90FTTV/G1205 Q90FTTV/G1205 1200 31,5 30,0 27,0 3,33 3,61 3,88 3,33 3,87 6,97 6,20 2,48 2,48 2,48 90FTTV/G1210 Q90FTTV/G1210 1200 31,5 30,0 27,0 3,33 3,61 3,88 3,33 3,87 6,97 6,20 2,48 2,48 2,48 90FTTV/G1215 Q90FTTV/G1215 1200 31,5 30,0 27,0 3,33 3,61 3,88 3,33 3,87 6,97 6,20 2,48 2,48 2,48 90FTTV/G1220 Q90FTTV/G1220 1200 31,5 30,0 27,0 3,33 3,61 3,88 3,33 3,87 6,97 6,20 2,48 2,48 2,48 90FTTV/G1225 Q90FTTV/G1225 1200 31,5 30,0 27,0 3,33 3,61 3,88 3,33 3,87 6,97 6,20 2,48 2,48 2,48 90FTTVP/G1200 Q90FTTVP/G1200 1200 31,5 30,0 27,0 3,33 3,61 3,88 3,33 3,87 6,97 6,20 2,48 2,48 2,48 90FTTVP/G1205 Q90FTTVP/G1205 1200 31,5 30,0 27,0 3,33 3,61 3,88 3,33 3,87 6,97 6,20 2,48 2,48 2,48 90FTTVP/G1210 Q90FTTVP/G1210 1200 31,5 30,0 27,0 3,33 3,61 3,88 3,33 3,87 6,97 6,20 2,48 2,48 2,48 90FTTVP/G1215 Q90FTTVP/G1215 1200 31,5 30,0 27,0 3,33 3,61 3,88 3,33 3,87 6,97 6,20 2,48 2,48 2,48 90FTTVP/G1220 Q90FTTVP/G1220 1200 31,5 30,0 27,0 3,33 3,61 3,88 3,33 3,87 6,97 6,20 2,48 2,48 2,48 90FTTVP/G1225 Q90FTTVP/G1225 1200 31,5 30,0 27,0 3,33 3,61 3,88 3,33 3,87 6,97 6,20 2,48 2,48 2,48
T3.5
Dati tecnici apparecchiature gas - Technische Daten gasgeräte - Technical data of gas appliances
Caractéristiques techniques des appareils à gaz - Datos técnicos de los equipos de gas - Technische gegevens gasapparaten
Modelli
Modelle
Models
Modèles
Modelos
Modellen
Larghezza
Breite
Width
Largeur
Anchura
Breedte
∑Qn ∑Qn
G25.3
(25)
Consumo gas complessivo - Gasamtgasverbrauch - Totala gas consumption
Consommation totale de gaz - Consumo totral de gas - Totaal gasverbruik
∑Qn
G110 (8) G120 (8)
Modelli
Modelle
Models
Modèles
Modelos
Modellen

17
DATI TECNICI - TECHNICAL DATA - TECHNISCHE DATEN - CARACTERISTIQUES TECHNIQUES - DATOS TECNI-
COS - TECHNISCHE GEGEVENS
Larghezza
Breite
Width
Largeur
Anchura
Breedte
Tensione di alimentazione
Netzspannung
Power supply voltage
Tension d'alimentation
Tensión de alimentación
Voedingsspanning
Fasi
Phasen
Phases
Fases
Fasen
Frequenza
Frequenz
Frequency Fréquence
Frecuencia
Frequentie
Potenza massima forno
Höchstleistung backofen
Max. power ovev
Puissance maximun du four
Potencia máxima horno
Maximumvermogen oven
Potenza totale massima
Max. gesamtleistung
Max. total power
Puissance totale maximun
Potencia máxima total
Max. totaal vermogen
Sezione cavo alimentazione
Querschnitt netzkabel
Power supply cable section
Section du câble de alimentation
Sección del cable de alimentación
Doorsnede elektrisch snoer
mm V
Nr.
No.
Nbre
N.
A ant.
Hz kW kW -
70FT/E400 Q70FT/E400 400 380-415 3+N 50-60 - 5,40 5 G 1 70FT/E405 Q70FT/E405 400 380-415 3+N 50-60 - 5,40 5 G 1 70FT/E410 Q70FT/E410 400 380-415 3+N 50-60 - 5,40 5 G 1 70FT/E415 Q70FT/E415 400 380-415 3+N 50-60 - 5,40 5 G 1 70FTV/E400 Q70FTV/E400 400 380-415 3+N 50-60 - 5,40 5 G 1 70FTV/E405 Q70FTV/E405 400 380-415 3+N 50-60 - 5,40 5 G 1 70FTV/E410 Q70FTV/E410 400 380-415 3+N 50-60 - 5,40 5 G 1 70FTV/E415 Q70FTV/E415 400 380-415 3+N 50-60 - 5,40 5 G 1 70FTVP/E400 Q70FTVP/E400 400 380-415 3+N 50-60 - 5,40 5 G 1 70FTVP/E405 Q70FTVP/E405 400 380-415 3+N 50-60 - 5,40 5 G 1 70FTVP/E410 Q70FTVP/E410 400 380-415 3+N 50-60 - 5,40 5 G 1 70FTVP/E415 Q70FTVP/E415 400 380-415 3+N 50-60 - 5,40 5 G 1 70FT/E800 Q70FT/E800 800 380-415 3+N 50-60 - 10,80 5 G 2,5 70FT/E805 Q70FT/E805 800 380-415 3+N 50-60 - 10,80 5 G 2,5 70FT/E810 Q70FT/E810 800 380-415 3+N 50-60 - 10,80 5 G 2,5 70FT/E815 Q70FT/E815 800 380-415 3+N 50-60 - 10,80 5 G 2,5 70FT/E820 Q70FT/E820 800 380-415 3+N 50-60 - 10,80 5 G 2,5 70FT/E825 Q70FT/E825 800 380-415 3+N 50-60 - 10,80 5 G 2,5 70FTV/E800 Q70FTV/E800 800 380-415 3+N 50-60 - 10,80 5 G 2,5 70FTV/E805 Q70FTV/E805 800 380-415 3+N 50-60 - 10,80 5 G 2,5 70FTV/E810 Q70FTV/E810 800 380-415 3+N 50-60 - 10,80 5 G 2,5 70FTV/E815 Q70FTV/E815 800 380-415 3+N 50-60 - 10,80 5 G 2,5 70FTV/E820 Q70FTV/E820 800 380-415 3+N 50-60 - 10,80 5 G 2,5 70FTV/E825 Q70FTV/E825 800 380-415 3+N 50-60 - 10,80 5 G 2,5 70FTVP/E800 Q70FTVP/E800 800 380-415 3+N 50-60 - 10,80 5 G 2,5 70FTVP/E805 Q70FTVP/E805 800 380-415 3+N 50-60 - 10,80 5 G 2,5 70FTVP/E810 Q70FTVP/E810 800 380-415 3+N 50-60 - 10,80 5 G 2,5 70FTVP/E815 Q70FTVP/E815 800 380-415 3+N 50-60 - 10,80 5 G 2,5
Modelli
Modelle
Models
Modèles
Modelos
Modellen
T4.1
Dati tecnici apparecchiature elettriche - Technische Daten Elektrogeräte - Technical data of electric appliances - Caractéristiques techniques des appareils électriques -
Datos técnicos de los equipos eléctricos - Technische gegevens elektrische apparaten
Modelli
Modelle
Models
Modèles
Modelos
Modellen

18
DATI TECNICI - TECHNICAL DATA - TECHNISCHE DATEN - CARACTERISTIQUES TECHNIQUES - DATOS TECNI-
COS - TECHNISCHE GEGEVENS
Larghezza
Breite
Width
Largeur
Anchura
Breedte
Tensione di alimentazione
Netzspannung
Power supply voltage
Tension d'alimentation
Tensión de alimentación
Voedingsspanning
Fasi
Phasen
Phases
Fases
Fasen
Frequenza
Frequenz
Frequency
Fréquence
Frecuencia
Frequentie
Potenza massima forno
Höchstleistung backofen
Max. power ovev
Puissance maximun du four
Potencia máxima horno
Maximumvermogen oven
Potenza totale massima
Max. gesamtleistung
Max. total power
Puissance totale maximun
Potencia máxima total
Max. totaal vermogen
Sezione cavo alimentazione
Querschnitt netzkabel
Power supply cable section
Section du câble de alimentation
Sección del cable de alimentación
Doorsnede elektrisch snoer
mm V
Nr.
No.
Nbre
N.
A ant.
Hz kW kW -
70FTVP/E820 Q70FTVP/E820 800 380-415 3+N 50-60 - 10,80 5 G 2,5 70FTVP/E825 Q70FTVP/E825 800 380-415 3+N 50-60 - 10,80 5 G 2,5 70FTTF/GE820 Q70FTTF/GE820 800 380-415 3+N 50-60 6 6,00 5 G 1,5 70FTTF/GE825 Q70FTTF/GE825 800 380-415 3+N 50-60 6 6,00 5 G 1,5 70FTTF/GE800 Q70FTTF/GE800 800 380-415 3+N 50-60 6 6,00 5 G 1,5 70FTTF/GE805 Q70FTTF/GE805 800 380-415 3+N 50-60 6 6,00 5 G 1,5 70FT/E600 Q70FT/E600 600 380-415 3+N 50-60 - 7,50 5 G 1,5 70FT/E605 Q70FT/E605 600 380-415 3+N 50-60 - 7,50 5 G 1,5 70FT/E610 Q70FT/E610 600 380-415 3+N 50-60 - 7,50 5 G 1,5 70FT/E615 Q70FT/E615 600 380-415 3+N 50-60 - 7,50 5 G 1,5 70FT/E620 Q70FT/E620 600 380-415 3+N 50-60 - 7,50 5 G 1,5 70FT/E625 Q70FT/E625 600 380-415 3+N 50-60 - 7,50 5 G 1,5 70FTV/E600 Q70FTV/E600 600 380-415 3+N 50-60 - 7,50 5 G 1,5 70FTV/E605 Q70FTV/E605 600 380-415 3+N 50-60 - 7,50 5 G 1,5 70FTV/E610 Q70FTV/E610 600 380-415 3+N 50-60 - 7,50 5 G 1,5 70FTV/E615 Q70FTV/E615 600 380-415 3+N 50-60 - 7,50 5 G 1,5 70FTV/E620 Q70FTV/E620 600 380-415 3+N 50-60 - 7,50 5 G 1,5 70FTV/E625 Q70FTV/E625 600 380-415 3+N 50-60 - 7,50 5 G 1,5 70FTVP/E600 Q70FTVP/E600 600 380-415 3+N 50-60 - 7,50 5 G 1,5 70FTVP/E605 Q70FTVP/E605 600 380-415 3+N 50-60 - 7,50 5 G 1,5 70FTVP/E610 Q70FTVP/E610 600 380-415 3+N 50-60 - 7,50 5 G 1,5 70FTVP/E615 Q70FTVP/E615 600 380-415 3+N 50-60 - 7,50 5 G 1,5 70FTVP/E620 Q70FTVP/E620 600 380-415 3+N 50-60 - 7,50 5 G 1,5 70FTVP/E625 Q70FTVP/E625 600 380-415 3+N 50-60 - 7,50 5 G 1,5 70FTVP/E1200 Q70FTVP/E1200 1200 380-415 3+N 50-60 - 16,20 5 G 4 70FTVP/E1205 Q70FTVP/E1205 1200 380-415 3+N 50-60 - 16,20 5 G 4 70FTVP/E1220 Q70FTVP/E1220 1200 380-415 3+N 50-60 - 16,20 5 G 4 70FTVP/E1225 Q70FTVP/E1225 1200 380-415 3+N 50-60 - 16,20 5 G 4
T4.2
Dati tecnici apparecchiature elettriche - Technische Daten Elektrogeräte - Technical data of electric appliances - Caractéristiques techniques des appareils électriques -
Datos técnicos de los equipos eléctricos - Technische gegevens elektrische apparaten
Modelli
Modelle
Models
Modèles
Modelos
Modellen
Modelli
Modelle
Models
Modèles
Modelos
Modellen
