AGRIMASTER OLIVIA X50 Parts list manual

Tagliaerba
Lawn-mower
OLIVIA
Manuale d’uso e manutenzione
Use and maintenance book
Agrimasters.r.l.
Via Nobili 44 - Molinella (BO) Italy
Tel. [phone] r.a. - Fax [phone]
e-mail: [e-mail]
www.agrimaster.it
3GB
®

Il presente manuale è stato realizzato dall’ufficio tecnico dell’AGRIMASTER.
È vietata ogni forma di riproduzione anche se parziale.
This manual was developed by AGRIMASTER technical department.
Any reprinting or unauthorized use is expressly prohibited.

INDICE I CONTENTS
OLIVIA I-1
0 AVVERTENZE
Sicurezza......................................................... 0-1
Personale addetto al tagliaerba....................... 0-1
Segnalazioni sul tagliaerba.............................. 0-3
Documentazione.............................................. 0-4
1INFORMAZIONI
Identificazione del costruttore e del
tagliaerba......................................................... 1-3
Per la vostra sicurezza..................................... 1-3
2 CARATTERISTICHE
Descrizione generale....................................... 2-3
Equipaggiamento di serie ................................ 2-3
Dati tecnici ....................................................... 2-5
3 SOLLEVAMENTO
Sollevamento................................................... 3-3
4 INSTALLAZIONE
Collegamenti.................................................... 4-3
Collegamento alla trattrice ............................... 4-3
Collegamento idraulico
all’impianto della trattrice ................................. 4-3
5 SISTEMI DI SICUREZZA
Componenti di sicurezza.................................. 5-3
6USO
Messa in funzione............................................ 6-3
Regolazione altezza di lavoro.......................... 6-3
Regolazione del ritorno.................................... 6-3
Avviamento per inizio lavoro............................ 6-4
Trasporto su strada.......................................... 6-4
7 RICERCA GUASTI
Ricerca delle cause del problema.................... 7-2
0 WARNINGS
Safety............................................................... 0-1
Staff in charge of the lawn mower.................... 0-1
Warning tags on the lawn mower..................... 0-3
Manual ............................................................. 0-4
1INFORMATIONS
About the manufacturer and
the lawn mower................................................ 1-3
For your safety................................................. 1-3
2 DESCRIPTION
General description.......................................... 2-3
Standard equipment......................................... 2-3
Specifications................................................... 2-5
3 LIFTING
Lifting................................................................ 3-3
4INSTALLATION
Connections..................................................... 4-3
Tractor connection ........................................... 4-3
Hydraulic connection
to the tractor..................................................... 4-3
5 SAFETY SISTEMS
Safety devices.................................................. 5-3
6USE
Getting started.................................................. 6-3
Working height adjustment............................... 6-3
Break back adjustment .................................... 6-3
Start for work beginning ................................... 6-4
Road transport ................................................. 6-4
7 TROUBLESHOOTING
Finding the cause of the problem..................... 7-2

INDICE I CONTENTS
I-2 OLIVIA
8 MANUTENZIONE
All'inizio di un turno di lavoro............................ 8-3
Ogni 8 ore di lavoro.......................................... 8-3
Rimessaggio del tagliaerba.............................. 8-3
9 ALLEGATI
Moduli di correzione......................................9-2/4
8 MAINTENANCE
Before a working session.................................8-3
Every 8 working hours......................................8-3
Storing the lawn mower....................................8-3
9 ENCLOSURES
Correction forms............................................9-2/4

AVVERTENZE 0 WARNINGS
OLIVIA 0-1
0.1 Sicurezza
Nell'uso di macchine agricole, occorre essere consa-
pevoli che le parti meccaniche in movimento (lineare o
rotatorio) possono causare gravissimi danni a persone
e cose.
Gli utilizzatori devono:
• Evitare ogni uso improprio del tagliaerba.
• Evitare di manomettere i dispositivi di sicurezza.
• Evitare di rimuovere i dispositivi di sicurezza eccetto
che per operazioni di manutenzione, avendo cura di
rimontarli ad operazione eseguita.
• Eseguire con regolarità gli interventi di manuten-
zione.
• Procurarsi esclusivamente ricambi originali soprat-
tutto per i componenti che svolgono funzioni di sicu-
rezza.
A tal fine è necessario che:
• Sia disponibile la documentazione originale di uso e
manutenzione del tagliaerba.
• Tale documentazione sia stata accuratamente letta
e che le prescrizioni vengano conseguentemente
messe in pratica.
• La documentazione deve essere conservata con
cura per consultazioni future.
0.2 Personale addetto al tagliaerba
Il personale addetto al tagliaerba può essere differen-
ziato per grado di preparazione e responsabilità in:
OPERATORE - Persona non necessariamente di ele-
vate conoscenze tecniche, addestrata alla conduzione
ordinaria del tagliaerba, per esempio: messa in mar-
cia, arresto di fine lavoro, operazioni di manutenzione
elementare (pulizia, inceppamenti semplici), opera-
zioni di regolazione del tagliaerba.
TECNICO QUALIFICATO - Addetto alle operazioni più
complesse di manutenzione e di riparazione.
Occorre che ciascun addetto non compia interventi al
di fuori del proprio campo di conoscenze e responsabi-
lità.
0.1 Safety
When using farm machinery it is necessary to be
aware that mechanical parts in linear and rotating
motion may cause serious injury to people and major
damages to things.
Users should always:
• Avoid improper use of the lawn mower.
• Avoid tampering with the safety devices.
• Avoid removing the safety devices except for main-
tenance operations, always reinstall them after
maintenance.
• Take care of the regular maintenance.
• Install genuine spare parts, this is especially impor-
tant for the lawn mower safety components.
Due to safety reasons it is necessary that:
• The original operating and maintenance instructions
manual is always available.
• The user should read this book carefully and conse-
quently follow its procedures.
• This manual should be considered a permanent
part of the lawn mower and should be carefully
taken care of for future consultations.
0.2 Staff in charge of the lawn mower
The staff in charge of the lawn mower can be differenti-
ated according to experience and responsibility level
into:
OPERATOR - Person not necessarily expert from a
technical point of view, trained for the ordinary lawn
mower operation, i.e. starting, end of session stopping,
basic maintenance (cleaning, minor cloggings), lawn
mower adjustments.
TRAINED TECHNICIAN - Required for the most diffi-
cult maintenance and repair operations.
It is important that each operator does not perform any
operation outside his field of knowledge and responsi-
bility.

AVVERTENZE 0 WARNINGS
0-2 OLIVIA
Fig. E Fig. F
Fig. A
Fig. G
Fig. B Fig. C Fig. D
A
C
E
E
D
D
B
F
G

AVVERTENZE 0 WARNINGS
OLIVIA 0-3

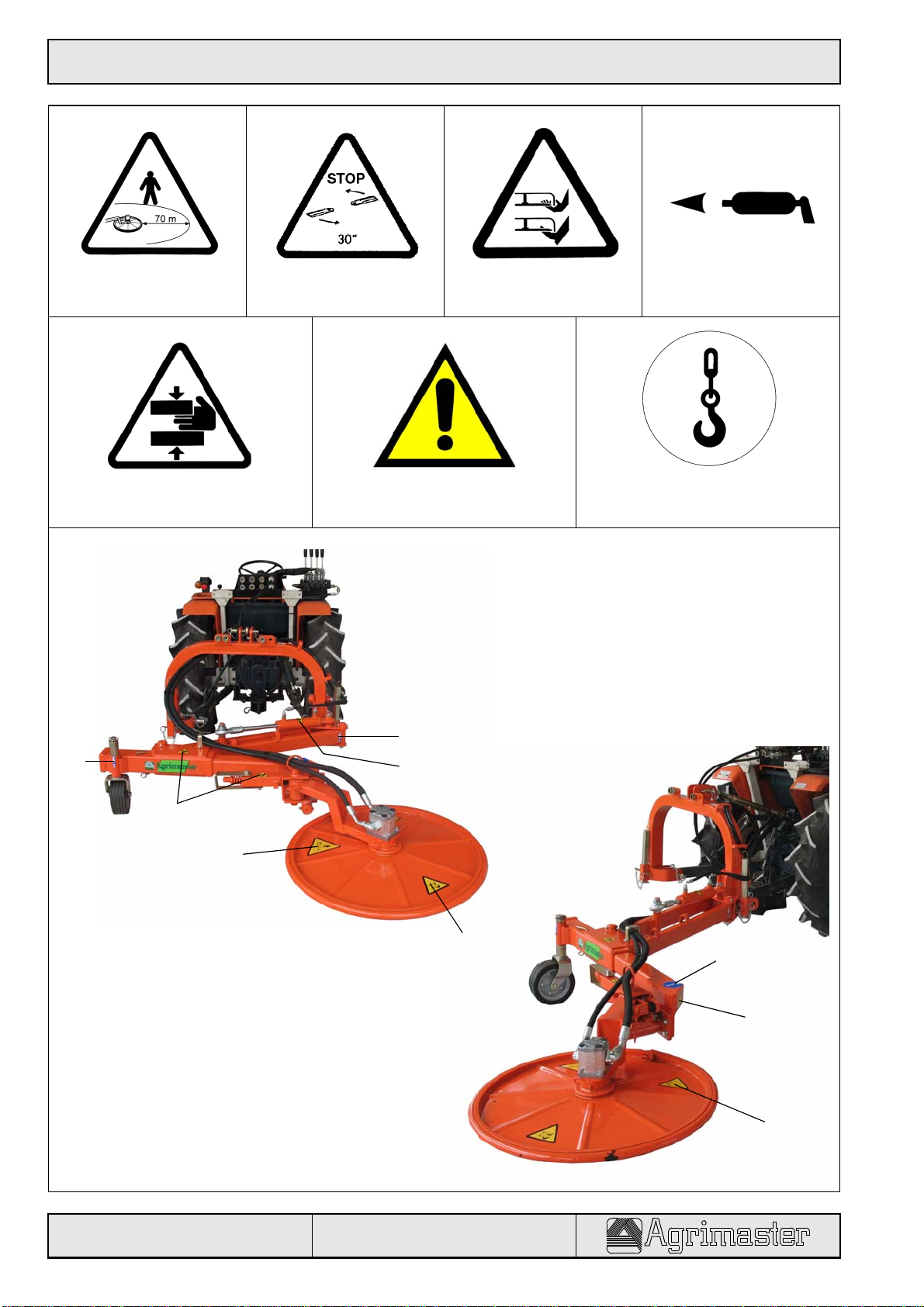

0.3 Segnalazioni sul tagliaerba
Prestare attenzione anche a condizioni di pericolo
segnalate a mezzo di targhette adesive poste diretta-
mente sul tagliaerba e di seguito presentate:
FIG. A Segnalazione di mantenimento della distanza
di sicurezza.
FIG. B Senso di rotazione dei coltelli e tempo di arre-
sto, in secondi, dal momento in cui viene
interrotta l’alimentazione al motore idraulico.
FIG. C Pericolo di recisione, non introdurre le mani o
i piedi sotto al tagliaerba quando i coltelli
sono in movimento.
FIG. D Punti di ingrassaggio in cui, periodicamente,
iniettare grasso. Vedi Capitolo 8"Manuten-
zione".
FIG. E Segnalazione di pericolo di schiacciamento.
FIG. F Pericolo, non avvicinarsi quando il tagliaerba
è in funzione.
FIG. G Punti per il sollevamento del tagliaerba.
0.3 Warning tags on the lawn mower
It should be paid particular attention to the warning
tags placed on the lawn mower and hereunder listed:
FIG. A Safety distance sign.
FIG. B Blades rotating direction and stop time, in
seconds, since the hydraulic engine is turned
off.
FIG. C Danger sharp object, do not place hands or
feet under the lawn mower whilst the blades
are turning.
FIG. D Lubrificating areas, where periodically lube
should be injected. See Chapt. 8“Mainte-
nance”.
FIG. E Mashing danger sign.
FIG. F General danger, do not approach while the
lawn mower is working.
FIG. G Points for the lawn mower elevation.

AVVERTENZE 0 WARNINGS
0-4 OLIVIA
0.4 Documentazione
La redazione del presente manuale tiene conto delle
direttive comunitarie per l'armonizzazione delle norme
di sicurezza e per la libera circolazione dei prodotti
industriali in ambito CEE (direttiva Consiglio CEE
2006/42/CE nota come “Direttiva Macchine”).
Scopo del presente manuale è di fornire all'OPERA-
TORE ed al TECNICO QUALIFICATO, le istruzioni
utili per eseguire in modo sicuro l'installazione, l'avvia-
mento e la manutenzione del tagliaerba. In caso di
dubbi, rivolgersi ai servizi di assistenza AGRIMASTER
competenti per area geografica o contattare diretta-
mente l’AGRIMASTER.
Segnalazioni, avvertenze
Per la sicurezza delle persone e delle cose, nella ste-
sura della presente documentazione è stata usata una
simbologia particolare per attirare di volta in volta
l'attenzione su condizioni di pericolo:
SI INTENDE SEGNALARE PERICOLO GRAVE CHE
PUÒ METTERE A RISCHIO LA VITA DELLE PER-
SONE.
Si intende segnalare pericolo di lesioni alle per-
sone.
Si intende segnalare pericolo di danni, anche gravi, al
tagliaerba.
Si intende richiamare l’attenzione sulle indicazioni
date.
PERICOLO !
ATTENZIONE
AVVERTENZE
NOTA
0.4 Documentation
This manual was edited in compliance with the EEC
guidelines for the equalizing of the safety rules and for
the free trade of industrial products within the EEC
(EEC Council guideline 2006/42/EC known as
“Machine guideline”).
This manual will provide the OPERATOR and the
TRAINED TECHNICIAN with useful information to
safety perform the lawn mower installation, starting,
operating and maintenance. If you have any questions
please consult your AGRIMASTER dealer or directly
AGRIMASTER.
Notation
For the safety of people and things, and for the impor-
tance of some operations, particular symbols were
used, in order to draw the attention of the staff in
charge:
IT INDICATES SERIOUS DANGER WHICH MAY
JEOPARDIZE PEOPLE’S LIFE.
It indicates special procedures that must be fol-
lowed to prevent injury to people.
It indicates special procedures which must be followed
to prevent serious damages to the lawn mower.
It indicates to attract attention over given indications.
DANGER !
CAUTION
WARNINGS
NOTE

INFORMAZIONI 1 INFORMATIONS
OLIVIA 1-1
Introduzione
Scopo del presente capitolo è di fornire i dati di identifi-
cazione del costruttore e del tagliaerba. Le informa-
zioni riportate sono raccomandate a tutte le persone
addette al tagliaerba: OPERATORI e TECNICI QUA-
LIFICATI.
Indice
1.1 Identificazione del costruttore e del
tagliaerba...................................................... 1-3
1.2 Per la vostra sicurezza.................................. 1-3
Introduction
This chapter provides information regarding the identi-
fication of the manufacturer and of the lawn mower.
Reading the under mentioned is recommended to the
staff in charge of the lawn mower: OPERATORS and
TRAINED TECHNICIANS.
Contents
1.1 About the manufacturer and the
lawn mower................................................... 1-3
1.2 For your safety.............................................. 1-3

INFORMAZIONI 1 INFORMATIONS
1-2 OLIVIA

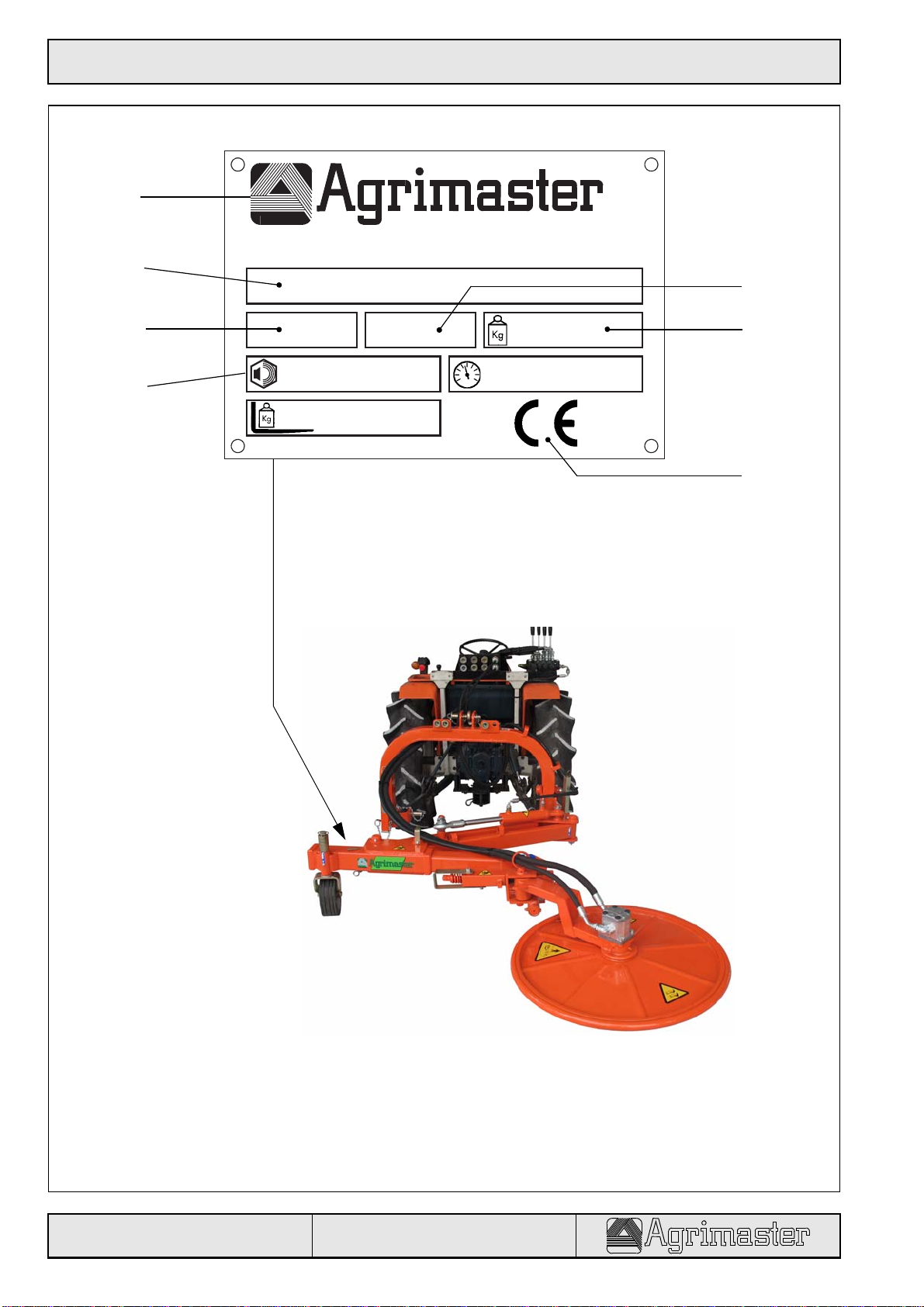

Fig. 1-1 Targhetta di identificazione - Identification tag
VIA NOBILI 44 - 40062 MOLINELLA (BO) - ITALY
TEL. [phone] r.a. - FAX [phone]
S.R.L.
Leq
dB(A)
max
bar
max
max
5
6
4
1
2
3
7

INFORMAZIONI 1 INFORMATIONS
OLIVIA 1-3
1.1 Identificazione del costruttore e del
tagliaerba
Sul telaio del tagliaerba, è presente la targhetta di
identificazione (Fig. 1-1) con indicate le seguenti infor-
mazioni:
1Dati del costruttore.
2Modello del tagliaerba.
3Anno di costruzione.
4Matricola.
5Peso massimo del tagliaerba.
6Marchio CE che certifica la conformità del tagliaerba
alla direttiva della Comunità Economica Europea
CEE 2006/42/CE.
7Livello di rumorosità.
1.2 Per la vostra sicurezza
• Non rimuovere le protezioni di sicurezza quando il
tagliaerba è in funzione.
• Quando il tagliaerba è in funzione, è proibito sostare
a meno di 70 metri dalla zona di lavoro.
• Prima di eseguire qualsiasi intervento sul tagliaerba,
ad esempio operazioni di pulizia o di manutenzione,
disinserire la presa di forza della trattrice, attendere
l'arresto dei coltelli (almeno 30 secondi) e fermare il
motore della trattrice.
• Non tentare di introdurre o estrarre materiale con
qualsiasi attrezzo, in modo particolare con le mani o
con i piedi, quando il tagliaerba è in funzione.
1.1 About the manufacturer and the lawn
mower
On the lawn mower chassis, there is an identification
tag (Fig. 1-1) containing the following informations:
1Information about the manufacturer.
2Lawn mower model.
3Year of construction.
4Serial number.
5Maximum lawn mower weight.
6EEC Stamp attesting the lawn mower conformity
with the EEC guideline 2006/42/EC.
7Noise level.
1.2 For your safety
• Never remove the safety protections while the lawn
mower is moving.
• It is recommended to maintain a safety distance of
70 m. during the operation of the lawn mower.
• Before working on the lawn mower, for example
before cleaning or maintenance operations, always
disconnect the tractor PTO, wait for the complete
blades standstill and stop the tractor engine.
• Do not attempt to insert or extract material with tools
or especially with your hands or feet while the lawn
mower is moving.

CARATTERISTICHE 2 DESCRIPTION
OLIVIA 2-1
Introduzione
Scopo del presente capitolo è di fornire un quadro
generale delle caratteristiche del tagliaerba OLIVIA:
possibilità operative, prestazioni, ecc..
La lettura di questo capitolo è raccomandata a tutte le
persone addette al tagliaerba: OPERATORI e TEC-
NICI QUALIFICATI.
Indice
2.1 Descrizione generale.................................... 2-3
2.2 Equipaggiamento di serie ............................. 2-3
2.3 Dati tecnici .................................................... 2-5
Introduction
This chapter provides a general description of the lawn
mower OLIVIA: operational possibilities, performance,
etc..
Reading this Chapter is recommended to all staff in
charge of the lawn mower: OPERATORS and
TRAINED TECHNICIANS.
Contents
2.1 General description....................................... 2-3
2.2 Standard equipment...................................... 2-3
2.3 Specifications................................................ 2-5

CARATTERISTICHE 2 DESCRIPTION
2-2 OLIVIA
Fig. 2-1 Equipaggiamento di serie - Standard equipment
1
2
3
4

CARATTERISTICHE 2 DESCRIPTION
OLIVIA 2-3
2.1 Descrizione generale
Il tagliaerba OLIVIA è ideale per la manutenzione dei
bordi stradali, specialmente in presenza di ostacoli
come guard rail, paracarri, ecc..
È inoltre particolarmente adatta alla pulizia tra le piante
dei filari, può essere utilizzata anche per tagliare l’erba
sui bordi dei fossi.
Sotto la ruota in ferro lavora l’unità falciante provvista
di 2 coltelli snodati, che viene azionata da un motore
idraulico ad ingranaggi.
Il tagliaerba OLIVIA deve essere collegato al solleva-
tore della trattrice tramite l'attacco a tre punti.
2.2 Equipaggiamento di serie (Fig. 2-1)
• Spostamento laterale 1con parallelogramma idrau-
lico.
• Snodo autolivellante 2.
• Gruppo falciante scorrevole 3.
• Ruota d’appoggio pivottante 4.
2.1 General description
The lawn mower OLIVIA is ideal for road-edge mainte-
nance, especially with obstacles like guard rail, cumb-
stones, etc..
It is ideal for cleaning the areas between the row trees,
it can also be used for cutting grass on the ditch
edges.
The mowing unit is fitted with 2 jointed blades and is
installed underneath the iron disk. The mowing head is
driven by a hydraulic gear engine.
The lawn mower OLIVIA should to be connected to the
tractor lift by means of the three point linkage.
2.2 Standard equipment (Fig. 2-1)
• Side displacement 1with hydraulic parallelogram.
• Self-levelling joint 2.
• Sliding cutting unit 3.
• Pivoting support wheel 4.

CARATTERISTICHE 2 DESCRIPTION
2-4 OLIVIA
A
B
C
D
E
F
G
1
a
C.
2
a
C.
50°
Tab. 2-1 Dati tecnici - Specifications
Modello
Model min.
Quantità olio
Oil quantity
min.
ABC D
Larghezza di lavoro
Working width
EFG
kg kW HP l/min cmcmcm cm cmcmcm
OLIVIA X50 165 11 15 30 180 150 159 44 126 36 66
OLIVIA X60 168 11 15 30 180 150 159 60 126 36 66
OLIVIA X80 172 11 15 30 183 153 162 74 129 39 69

CARATTERISTICHE 2 DESCRIPTION
OLIVIA 2-5
2.3 Dati tecnici
Vedi tabella 2-1.
La funzione del tagliaerba non è quella di lavorare il
terreno pertanto i coltelli durante il lavoro non devono
assolutamente venirne a contatto. Se ciò avviene si
determina una forte sollecitazione agli organi di tra-
smissione ed inoltre possono insorgere vibrazioni dan-
nose a tutto il tagliaerba.
AVVERTENZE
2.3 Specifications
See Table 2-1.
The lawn mower is not designed to work the ground,
therefore the blades should never touch it during work.
Should this happen a strong overload would affect the
transmission organs and harmful vibrations may dam-
age the lawn mower.
WARNINGS

SOLLEVAMENTO 3 LIFTING
OLIVIA 3-1
Introduzione
Scopo del presente capitolo è di fornire le informazioni
per la movimentazione del tagliaerba.
Le informazioni di questo capitolo sono destinate a
PERSONALE TECNICO QUALIFICATO con ade-
guate conoscenze per operare in modo idoneo ed in
condizioni di sicurezza nell'uso di carrello elevatore,
carro-ponte e di quant'altro si renda necessario.
Indice
3.1 Sollevamento................................................ 3-3
Introduction
This chapter provides useful information for moving
the lawn mower properly.
The following is directed to the TRAINED TECHNICAL
STAFF with adequate knowledge to properly and
safety operate the fork lift, the lifting bridge and what-
ever else may be needed.
Contents
3.1 Lifting ............................................................ 3-3

SOLLEVAMENTO 3 LIFTING
3-2 OLIVIA

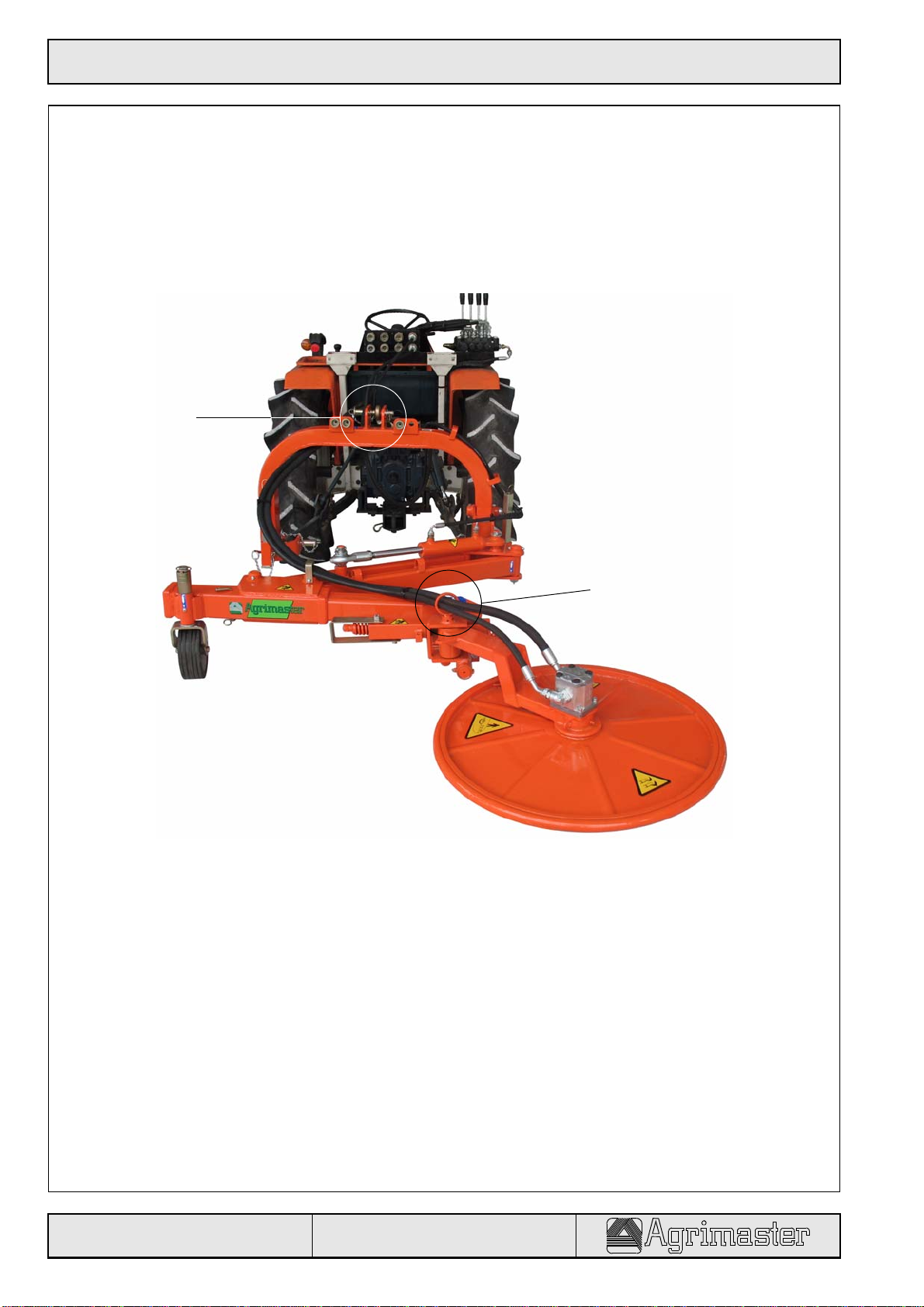

Fig. 3-1 Sollevamento - Lifting
1
2
