Ain King Advantage Professional Series User manual

IMPORTANT INSTRUCTIONS -
OPERATING MANUAL
READ AND SAVE THESE INSTRUCTIONS
READ CAREFULLY BEFORE ATTEMPTING TO ASSEMBLE, INSTALL, OPERATE OR MAINTAIN THE PRODUCT DESCRIBED.
PROTECT YOURSELF AND OTHERS BY OBSERVING ALL SAFETY INFORMATION. FAILURE TO COMPLY WITH
INSTRUCTIONS COULD RESULT IN PERSONAL INJURY AND/OR PROPERTY DAMAGE!
RETAIN INSTRUCTIONS FOR FUTURE REFERENCE.
GENERAL SAFETY INFORMATION
When using electrical appliances, basic precautions
should always be followed to reduce the risk of fire,
electric shock and injury to person, including the following:
SAVE THESE INSTRUCTIONS
WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK
AND INJURY TO PERSON, OBSERVE THE FOLLOWING:
a) Use this unit only in the manner intended by the manufacturer.If you
have questions, contact the manufacturer.
b) Before servicing or cleaning the unit, switch power off at
service panel and lock the service disconnecting means to
prevent power from being switched on accidentally. When the
service disconnecting means cannot be locked, securely fasten
a prominent warning device, such as a tag, to the service panel.
WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK
AND INJURY TO PERSON, OBSERVE THE FOLLOWING:
a) Installation work and electrical wiring must be done by qualified
person(s) in accordance with all applicable codes and standards,
including fire-related construction.
b) Sufficient air is needed for proper combustion and exhausting
of gases through the flue (chimney) of fuel burning equipment to
prevent back drafting. Follow the heating equipment manufacturer’s
guideline and safety standards such as those published by the
National Fire Protection Association (NFPA) and the American
Society for Heating, Refrigeration, and Air Conditioning Engineers
(ASHRAE), and the local code authorities.
c) When cutting or drilling into wall or ceiling, do not damage electrical
wiring and other hidden utilities.
CAUTION: TO REDUCE THE RISK OF FIRE AND TO PROPERLY
EXHAUST AIR, BE SURE TO DUCT AIR OUTSIDE - DO NOT VENT
EXHAUST AIR INTO SPACES WITHIN WALLS OR CEILINGS OR INTO
ATTICS, CRAWL SPACES, OR GARAGES.
d) Ducted fans must always be vented to the outdoors.
e) This unit must be grounded.
f) To avoid motor bearing damage and noisy and/or unbalanced
impellers, keep drywall spray, construction dust, etc. off power unit.
g) Read all instructions before installing or using exhaust fan.
WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, DO
NOT USE THIS FAN WITH ANY SOLID-STATE SPEED CONTROL DEVICE.
WARNING: TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
a) Never leave surface units unattended at high settings.
Boilovers cause smoking and greasy spillovers that may
ignite. Heat oils slowly on low or medium settings.
b) Always turn hood ON when cooking at high heat or when
flambéing food (ie. Crepes Suzette, Cherries Jubilee,
Peppercorn Beef Flambé).
c) Clean ventilating fans frequently. Grease should not be allowed
to accumulate on fan filter.
d) Use proper pan size. Always use cookware appropriate for
the size of the surface element.
WARNING: TO REDUCE THE RISK OF INJURY TO PERSONS IN
THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING:
a) SMOTHER FLAMES with a close-fitting lid, cookie sheet, or
metal tray, then turn off burner. BE CAREFUL TO PREVENT
BURNS. If the flames do not go out immediately, EVACUATE
AND CALL THE FIRE DEPARTMENT.
b) NEVER PICK UP A FLAMING PAN - You may be burned.
c) DO NOT USE WATER, including wet dishcloths or towels -
a violent steam explosion will result.
d) Use an extinguisher ONLY if:
I. You know you have a Class ABC extinguisher, and you
already know how to operate it.
II. The fire is small and contained in the area where it started.
III. The fire department is being called.
IV. You can fight the fire with your back to an exit.
WARNING: TO REDUCE THE RISK OF FIRE, USE ONLY METAL
DUCTWORK.
www.airkinglimited.com
A111597016 Rev. B 3-10 1 of 16
Range Hood
Advantage
Professional Series

INSTALLATION INSTRUCTIONS
CAUTION: MAKE SURE POWER IS SWITCHED OFF AT SERVICE PANEL
BEFORE STARTING INSTALLATION.
SECTION 1
Preparing the Range Hood
1. Unpack hood from the carton and confirm that all pieces are present. In addition to
the range hood you should have:
1 - Package containing:
3 - 2" wood screws
8 - 3/4" wood screws (36" models: 12)
4 - wall anchors (36" models: 6)
2 - Grease Filters
1 - Wood mounting strip
1 - Mounting template
1 - Instructi on/Safety Sheet
NOTE: Some hoods may be shipped with a protective plastic adhered to the range
hood. It is recommended to leave this in place during installation to protect the hood
from scratching. Remove when the installation is complete.
2. Remove the wood mounting strip attached to the back of the hood and place in a
secure place. You will need this strip later (Figure 1).
CAUTION: MAKE SURE POWER IS SWITCHED OFF AT SERVICE PANEL
BEFORE STARTING INSTALLATION.
CAUTION: WHEN CUTTING OR DRILLING INTO WALL DO NOT DAMAGE
ELECTRICAL WIRING AND OTHER HIDDEN UTILITIES.
SECTION 2
Measuring the Hood Installation
NOTE: Before installing any parts or marking locations, make sure you have decided how
your ducting will be installed. You may need to modify the wall structure as described in
Section 5 Wall Mounted Canopy Installation or Section 6 Under Cabinet Canopy Installation.
1. The measurements for the installation will be custom to your specific location and
will be dependent upon exact ceiling height, distance mounted from cooking surface,
cabinet or soffit heights, along with other factors and will need to be adjusted
accordingly. The hood must be mounted a minimum of 24" and a maximum of 36"
from the cooking surface (Figure 2).
www.airkinglimited.com
A111597016 Rev. B 3-10 2 of 16
NOTE: When determining the height of the canopy from the cooking surface, be sure to
take into consideration items such as back splashes with shelves and other accessories
that might need more clearance under the canopy.
SECTION 3
Measuring the Installation
1. Determine where the top of the hood will be located within your installation and
tape the included wall mounting template in place (Figure 3).
2. Using the template as a guide, place the wood strip that was removed in Section
1 Step 2 on top of the template and confirm it is level. Secure in place using the
provided 2" mounting screws making sure the screws are fastening into the wall
studs (Figure 4).
CAUTION: DUE TO THE WEIGHT OF THE HOOD, ENSURE THE WOOD STRIP
IS FASTENED TO ALL AVAILABLE WALL STUDS (A MINIMUM OF 2 STUDS FOR 30"
HOODS, MORE AS THE WIDTH INCREASES) NOT INTO THE DRYWALL ALONE.
CAUTION: SUPPORT THE HOOD UNTIL IT IS FULLY INSTALLED ONTO THE
WOOD MOUNTING STRIP.
3. Install wall anchors by drilling holes at the marked locations on the template then
installing the anchors in place. An alternative method is to rest the cavity in the
back side of the hood on the wood strip and mark drilling locations on the wall for
wall anchors on the bottom rear of the hood then remove hood and install wall
anchors (Figure 5).
Wood
Mounting
Strip
Hood
Screw
Figure 1
.
24" - 36"
Wood Mounting Strip
Optional Backsplash
Hood
Soffits or Cabinet
Ceiling
Figure 2 Cook Top
Template
.75"
Wall Studs
Figure 3 Cook Top
Wood Mounting Strip
15.5"
or
7.5"
24" - 36"
.75"
Figure 4 Wall Studs
Wood Mounting Strip
Screw
Hood
Figure 5
Wall Anchor

SECTION 4
Installing Backsplash
1. If an optional BS Series backsplash will be utilized, this must be installed before
the hood canopy because the hood canopy will cover the backsplash mounting
screws. Refer to the instructions included with the backsplash for installation.
SECTION 5
Wall Mounted Canopy Installation
CAUTION: ALL DUCTING MUST COMPLY WITH LOCAL AND NATIONAL
BUILDING CODES.
WARNING: TO REDUCE THE RISK OF FIRE, USE ONLY METAL DUCTWORK.
1. Determine the type of ducting you will require (Figure 6).
NOTE: When the duct termination is similar to that shown in Figure 6 (passing through
the wall to which the hood is mounted) the installation requires special consideration.
Depending upon where the wall studs are located, it may be necessary to cut one
or more of the wall studs and install a header and footer to transfer the load to the
adjacent studs. Additional studs may need to be framed into the opening to attach dry
wall or secure the hood. If this is your situation Air King recommends that you hire a
professional and comply with all applicable codes.
2. Install the proper sized outlet adapter (available separately) to the hood by matching
up the four holes on the flange of the adapter to the four corresponding holes on the
hood and secure in place with the provided screws. Ensure an airtight seal around
the adapter by securing all connections with ducting tape (Figure 7).
NOTE: If the recommended, optional BS Series backsplash is being installed, use
the template to locate and drill the appropriate holes for mounting. The back splash
must be installed before the hood canopy because the hood canopy will cover the
backsplash mounting screws. Refer to the instructions included with the backsplash
for complete installation instructions.
3. Rest the cavity in the back side of the hood on the wood strip and secure hood to
wood strip with the included 3/4" screws through the holes in the back of the hood
that line up with the wood strip (use 6 screws for 30" and 36" widths and 8 screws
for larger widths) Secure the bottom of the hood by installing the screws provided
into the wall anchors (Figure 8).
www.airkinglimited.com
A111597016 Rev. B 3-10 3 of 16
4. Connect the ducting to the outlet adapter and damper. Secure in place using tape
to seal all joints (Figure 9).
SECTION 6
Under Cabinet Canopy Installation
1. If the canopy will be installed under cabinets that have a recessed bottom, it will
be necessary to install wood mounting strips (not included) so the canopy will
mount properly (Figure 10).
2. The thickness of the strips should be the same as the recess of the cabinet and
they should be approximately 2” wide.
3. Install the strips using appropriate length wood screws (not included). Make sure
the strips line up to the holes in the top of the canopy.
4. Mark the location where the outlet adapter (available separately) will be located
on the cabinets and cut a hole approximately 1” larger on all sides than the outlet
adapter (Figure 11).

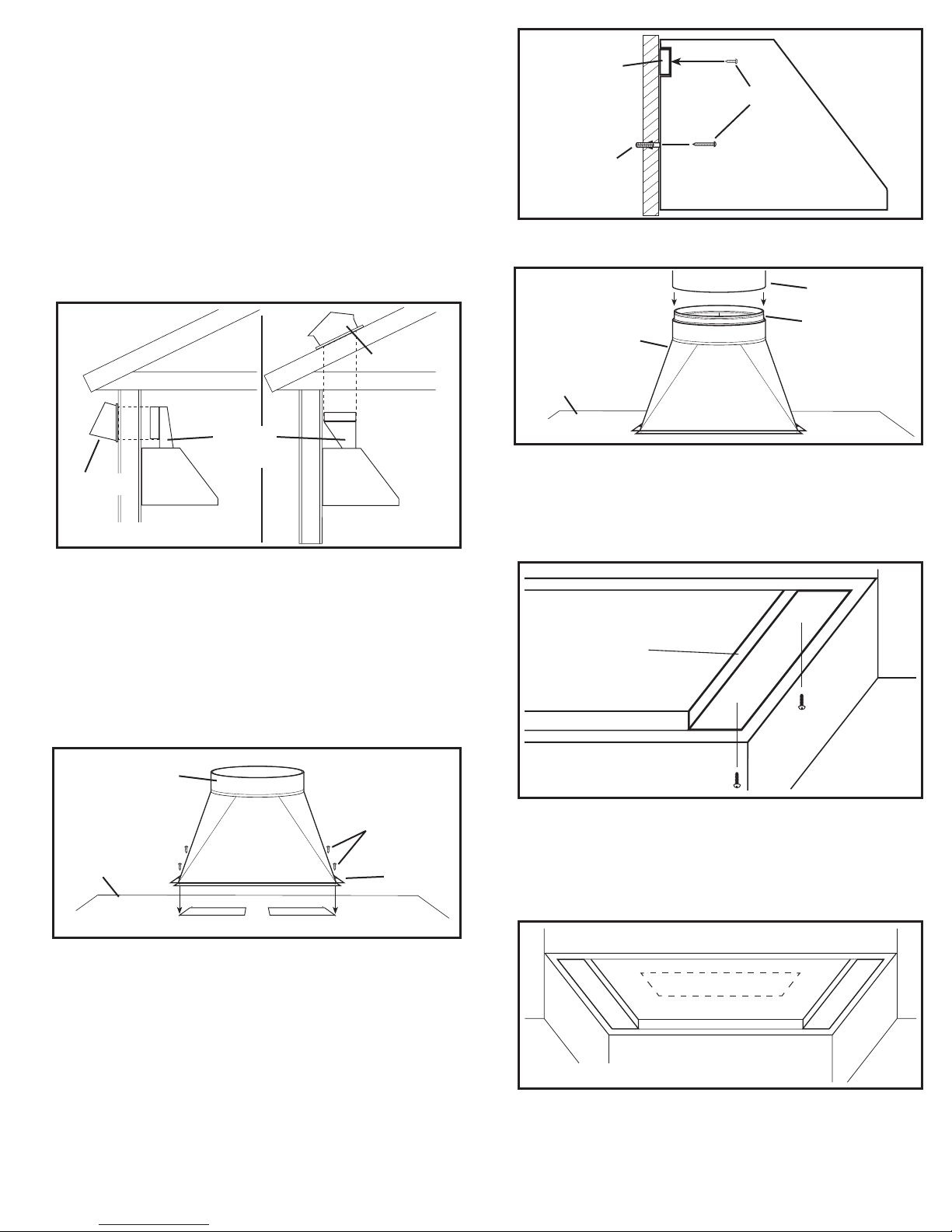

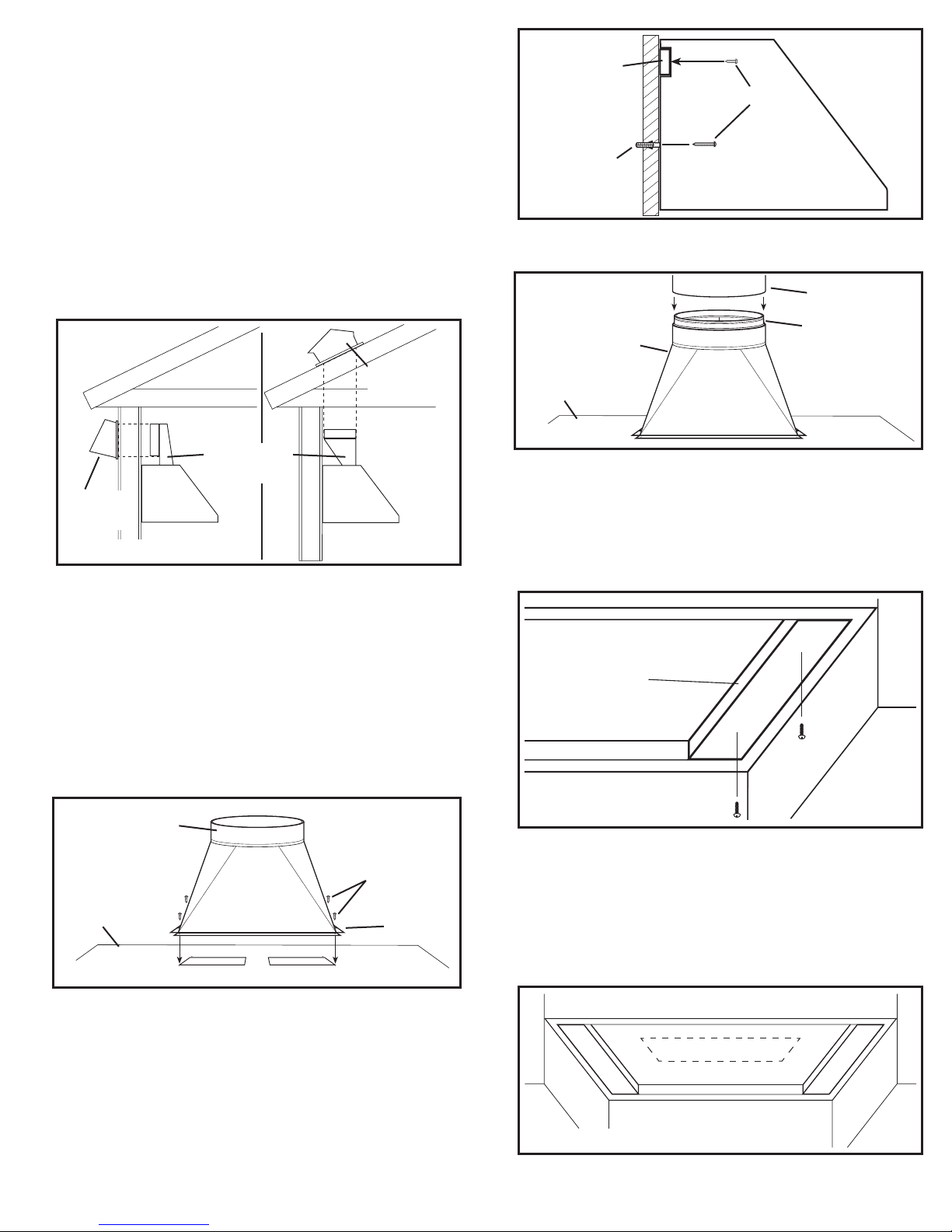

Figure 6
Wall Cap
Outlet
Adapter
Roof Cap
Horizontal
Vertical
Figure 7
Hood
Screw
Flange
Outlet Adapter
Figure 8
Hood
Screw
Wood
Mounting
Strip
Wall Anchor
Hood
Outlet Adapter Damper
Ducting
Figure 9
Figure 10
Wood Strip
Figure 11
Hole

NOTE: If the recommended, optional BS Series backsplash is being installed, use
the template to locate and drill the appropriate holes for mounting. The back splash
must be installed before the hood canopy because the hood canopy will cover the
backsplash mounting screws. Refer to the instructions included with the backsplash
for complete installation instructions.
5. Rest the cavity in the back side of the hood on the wood strip and secure hood to
wood strip with the included 3/4" screws through the holes in the back of the hood
that line up with the wood strip (use 6 screws for 30" and 36" widths and 8 screws
for larger widths) Secure the bottom of the hood by installing the screws provided
into the wall anchors (Figure 12).
6. From inside the hood canopy, secure hood to the underside of the cabinet by using
four wood screws (not included) through the keyhole slots of the hood (Figure 12).
CAUTION: ALL DUCTING MUST COMPLY WITH LOCAL AND NATIONAL
BUILDING CODES.
WARNING: TO REDUCE THE RISK OF FIRE, USE ONLY METAL DUCTWORK.
7. Determine the type of ducting you will require (Figure 13).
NOTE: When determining the outlet adapter to be used, make sure to consider the
clearance within the cabinet space. Typically a horizontal Outlet Adapter will need to
be used if you will be venting out to a wall cap.
NOTE: When the duct termination is similar to that shown in Figure 13 (passing through
the wall to which the hood is mounted) the installation requires special consideration.
Depending upon where the wall studs are located, it may be necessary to cut one or
more of the wall studs and install a header and footer to transfer the load to the adjacent
studs. Additional studs may need to be framed into the opening to attach dry wall or
secure the hood. If this is your situation Air King recommends that you hire a professional
and comply with all applicable codes.
8. Install the proper sized outlet adapter (available separately) to the hood by sliding
it down into the hole cut earlier and matching up the four holes on the flange of
the adapter to the four corresponding holes on the hood and secure in place with
the provided screws. Ensure an airtight seal around the adapter by securing all
connections with ducting tape (Figure 14).
www.airkinglimited.com
A111597016 Rev. B 3-10 4 of 16
9. Connect the ducting to the outlet adapter and damper. Secure in place using tape
to seal all joints (Figure 15).
SECTION 7
Wiring
CAUTION: ALL ELECTRICAL CONNECTIONS MUST BE MADE IN ACCOR-
DANCE WITH LOCAL CODES, ORDINANCES, OR NATIONAL ELECTRICAL CODE. IF YOU
ARE UNFAMILIAR WITH METHODS OF INSTALLING ELECTRICAL WIRING, SECURE THE
SERVICES OF A QUALIFIED ELECTRICIAN.
1. Remove the two wire compartment cover screws to
gain access into the wire compartment (Figure 16).
Connect the white wire from the range hood to the
white wire from the supply, and the black wire from
the range hood to the black wire of the supply.
Connect the ground wire from the home (green or
bare) to the ground wire (green) from the hood. Use
approved methods for all connections (Figure 17).
2. Replace the wire compartment cover and tighten
screws. Make sure all wiring is securely contained
within the wire compartment. If the quick connect
wire connector was removed from the receptacle,
replace. The connector will only fit one way into
the receptacle (Figure 16).
Figure 13
Wall Cap
Outlet
Adapter
Roof Cap
Horizontal
Vertical
Figure 12 Hood
Screw
Wood
Mounting
Strip
Wall Anchor
Hood
Outlet Adapter Damper
Ducting
Figure 15
Figure 14
Hood
Screw
Flange
Outlet Adapter
Cabinet
Figure 16
Wire Connector
Screws
Figure 17
Supply from house
Ground (Green
or Bare)
Hot (Black)
Neutral
(White)

www.airkinglimited.com
A111597016 Rev. B 3-10 5 of 16
SECTION 8
Installing the Blower
1. Refer to the instructions included with the blower for installation.
SECTION 9
Installing the Optional Soffits
1. Refer to the instructions included with the specific soffit(s) you have chosen for
installation.
SECTION 10
Finishing the Installation
1. Install the proper lighting for your specific unit:
Halogen Lamps: Use PAR16 medium base 45W maximum lamps (available separately).
Install by inserting lamp into socket and turning clockwise until lamp is firmly seated.
DO NOT over tighten.
Night Lights: Use 4 watt, candelabra style bulb. Install by removing the snap
fit lens and inserting bulb into socket and turning clockwise until bulb is firmly
seated. DO NOT over tighten.
Heat Lamps: Use type R40, medium base IR 250W max lamps only (available
separately). Install by inserting lamp into socket and turning clockwise until lamp
is firmly seated. DO NOT over tighten.

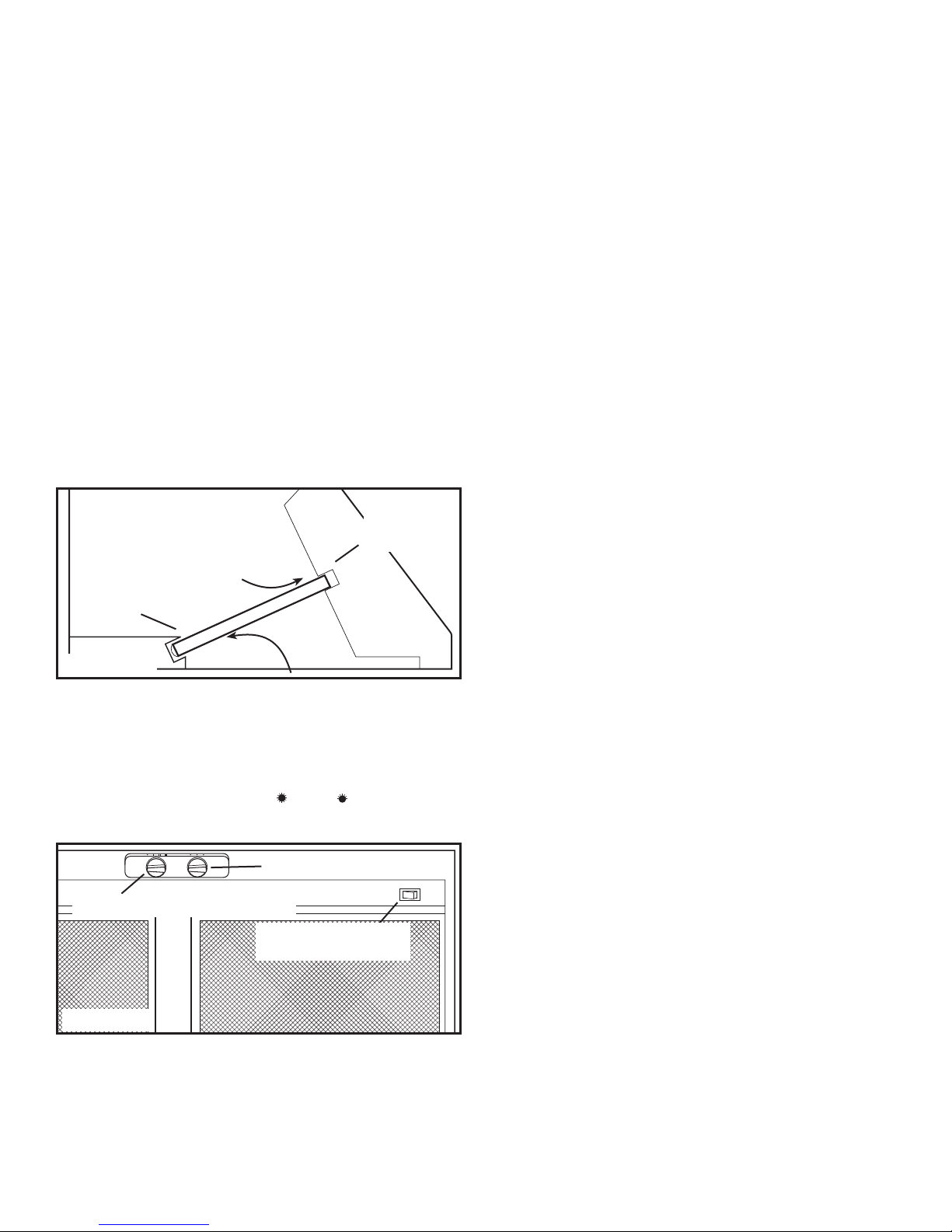

2. Install the grease filters by inserting the bottom of the filter into the bottom channel
of the hood compressing the spring, then slide the top of the filter into the top
channel of the hood (Figure 18).
SECTION 11
Operation
Controls
Your Range Hood is equipped with two rotary switches with one controlling the lighting
and the other controlling the exhaust fan blower. The light switch has three positions,
HIGH ( ), LOW ( ), and OFF (•). The fan switch has four positions, OFF (•), HIGH (III),
MEDIUM (II), and LOW (I) (Figure 19).
NOTE: On installation where a One (1) speed blower is utilized, all blower control
speeds operate at the same speed. On installation where a Two (2) speed blower is
utilized, the Medium and High speeds operate at the same speed.
Heat Lamp Controls: For models equipped with heat lamps, two On/Off rocker switch
are located on the front underside of the hood for independent control of the heat
lamps (Figure 19).
Figure 18
Top
Channel
Bottom
Channel
SECTION 12
Maintenance
CAUTION: MAKE SURE POWER IS SWITCHED OFF AT SERVICE PANEL
BEFORE SERVICING THE UNIT.
Grease Filters
Included with your range hood are grease filters along with a grease trough that should
be washed at least once a month. The grease filters are dishwasher safe and should
be washed in a mild soap or detergent. Reverse the instruction in SECTION 10 Finishing
the Installation, to remove the grease filters and trough. If the grease filters become
damaged, replace with Air King Models:
AP1030: Model GF1030 Grease Filters
AP1036: Model GF1036 Grease Filters
AP1830: Model GF1830 Grease Filters
AP1836: Model GF1836 Grease Filters
CAUTION: ALLOW BULB TO COOL BEFORE REPLACING.
Changing the Lamps
Remove the lamp by turning slightly counter-clockwise and pulling out of the socket.
Replace with a PAR16 medium base 45W maximum Halogen lamp.
Cleaning
CAUTION: DO NOT USE GASOLINE, BENZINE, THINNER, HARSH CLEANSERS,
ETC., AS THEY MAY DAMAGE THE RANGE HOOD.
1. Clean your range hood with a mild detergent, such as dishwashing liquid, and dry
with a soft cloth. NEVER USE ANY ABRASIVE PADS OR SCOURING POWDERS.
Completely dry before restoring power. NEVER IMMERSE ELECTRICAL PARTS IN
WATER.
2. The blower assembly can be vacuumed when build up (dirt, lint, etc.) accumulates
over time. The blower is permanently lubricated and does not require oiling.
Light Switch
Blower Switch
Figure 19
Heat Lamp Switch

Troubleshooting Guide
Trouble Probable Cause Suggested Remedy
1. Hood does not operate when the switch is on. 1a. A fuse may be blown or a circuit tripped. 1a. Replace fuse or reset circuit breaker.
1b. Wiring is not connected properly. 1b. Turn off power to unit. Check that all wires are connected.
2. Hood is operating, but air moves slower than normal. 2. Obstruction in the exhaust ducting. 2. Check for any obstructions in the ducting including filter.
3. Hood is making a rattling noise. 3a. Filters are loose. 3a. Turn off power to unit. Check that all filter screws are fully tightened.
3b. Duct connection is loose. 3b. Turn off power to unit. Check that duct connection is tight.
3c. Damper is stuck. 3c. Turn off power to unit. Check that the damper is opening freely.
Installer: Installation Date:
Place of Purchase: Model Number:
www.airkinglimited.com
A111597016 Rev. B 3-10 6 of 16
LIMITED WARRANTY
WHAT THIS WARRANTY COVERS: This product is warranted against defects in workmanship and/or materials.
HOW LONG THIS WARRANTY LASTS: This warranty extends only to the original purchaser of the product and lasts for one (1) year from the date of original purchase or until
the original purchaser of the product sells or transfers the product, whichever first occurs.
WHAT AIR KING WILL DO: During the warranty period, Air King will, at its sole option, repair or replace any part or parts that prove to be defective or replace the whole product
with the same or comparable model.
WHAT THIS WARRANTY DOES NOT COVER: This warranty does not apply if the product was damaged or failed because of accident, improper handling or operation, shipping
damage, abuse, misuse, unauthorized repairs made or attempted. This warranty does not cover shipping costs for the return of products to Air King for repair or replacement. Air
King will pay return shipping charges from Air King following warranty repairs or replacement
ANY AND ALL WARRANTIES, EXPRESSED OR IMPLIED (INCLUDING, WITHOUT LIMITATION, ANY IMPLIED WARRANTY OF MERCHANTABILITY), LAST ONE YEAR FROM THE
DATE OF ORIGINAL PURCHASE OR UNTIL THE ORIGINAL PURCHASER OF THE PRODUCT SELLS OR TRANSFERS THE PRODUCT, WHICHEVER FIRST OCCURS AND IN NO EVENT
SHALL AIR KING’S LIABILITY UNDER ANY EXPRESS OR IMPLIED WARRANTY INCLUDE (I) INCIDENTAL OR CONSEQUENTIAL DAMAGES FROM ANY CAUSE WHATSOEVER, OR
(II) REPLACMENT OR REPAIR OF ANY HOUSE FUSES, CIRCUIT BREAKERS OR RECEPTACLES. NOTWITHSTANDING ANYTHING TO THE CONTRARY, IN NO EVENT SHALL AIR
KING’S LIABILITY UNDER ANY EXPRESS OR IMPLIED WARRANTY EXCEED THE PURCHASE PRICE OF THE PRODUCT AND ANY SUCH LIABILITY SHALL TERMINATE UPON THE
EXPIRATION OF THE WARRANTY PERIOD.
Some states and provinces do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation of incidental or consequential damages, so these
exclusions or limitations may not apply to you. This warranty gives you specific legal rights. You may also have other rights which vary from state to state and province to
province. Proof of purchase is required before a warranty claim will be accepted.
CUSTOMER SERVICE:
Toll-Free [phone]
Our Customer Service team is available to assist you with product questions, service center locations, and replacement parts. They can be reached Monday through Friday,
8am-4pm Eastern. Please have your model number available, as well as the type and style (located on the label inside of your product).
Please do not return product to place of purchase.
www.airkinglimited.com
PARTS FOR DISCONTINUED, OBSOLETE AND CERTAIN OTHER PRODUCTS MAY NOT BE AVAILABLE. DUE TO SAFETY REASONS, MANY ELECTRONIC COMPONENTS AND
MOST HEATER COMPONENTS ARE NOT AVAILABLE TO CONSUMERS FOR INSTALLATION OR REPLACEMENT.

www.airkinglimited.com
A111597016 Rev. B 3-10 7 of 16
# Qty. Description Replacement Part #
1 1 Wire Box 5S1138002
2 1 Main Wire 5S1138003
3 1 Cabinet - 30" models 5S1138630
1 Cabinet - 36" models 5S1138640
4 1 Grease Tray - 30" 5S1138230
1 Grease Tray - 36" 5S1138240
5 3 Grease Filter 30" models 5S1138010
3 Grease Filter 36" models 5S1139011
6 1 Fan Switch with Harness 5S1138012
7 1 Light Switch with Harness 5S1138013
8 1 Name Plate 5S1138014
9 2 Knob 5S1136073
10 1 Internal Panel 30" models 5S1138730
1 Internal Panel 36" models 5S1138740
11 1 Sub Wire Harness without Lamp 5S1138018
12 1 Wire Harness 5S1138008
All 18" High Models
# Qty. Description Replacement Part #
13 1 Front Panel AP1830 5S1138830
1 Front Panel AP1836 5S1138840
14 3 Lamp Holder 5S1138022
Specific to Halogen Lamp models
# Qty. Description Replacement Part #
13 1 Front Panel AP1830W 5S1138830
1 Front Panel AP1836W 5S1138840
14 3 Lamp Holder 5S1136075
15 2 Heat Lamp Switch Harness 5S1138012
16 2 Heat Lamp Holder 5S1136076
Specific to Halogen Lamp with Heat Lamp models
13
14
15
16
1
2
3
4
5
6
7
8
9
10
11
12
14
13
Specific to Halogen Lamp models Specific to Halogen Lamp with Heat Lamp models
REPLACEMENT PARTS DIAGRAM - 18" MODELS

www.airkinglimited.com
A111597016 Rev. B 3-10 8 of 16
# Qty. Description Replacement Part #
2 1 Wire Box 5S1138002
3 1 Main Wire 5S1138003
4 1 Cabinet - 30" models 5S1138030
1 Cabinet - 36" models 5S1138040
5 1 Rear Panel 30" models 5S1138130
1 Rear Panel 36" models 5S1138140
1 Rear Panel heat lamp models 5S1138640
6 1 Grease Tray - 30" 5S1138230
1 Grease Tray - 36" 5S1138240
7 3 Grease Filter 30" models 5S1138330
3 Grease Filter 36" models 5S1139340
8 1 Fan Switch with Harness 5S1138004
9 1 Light Switch with Harness 5S1138005
10 1 Name Plate 5S1138006
11 2 Knob 5S1136073
12 1 Internal Panel 30" models 5S1138430
1 Internal Panel 36" models 5S1138440
13 1 Sub Wire Harness without Lamp 5S1138007
14 1 Wire Harness 5S1138008
All 10" High Models
# Qty. Description Replacement Part #
15 1 Front Panel AP1030 5S1138530
1 Front Panel AP1036 5S1138540
16 3 Lamp Holder 5S1136075
Specific to Halogen Lamp models
# Qty. Description Replacement Part #
14 1 Front Panel AP1036W 5S1138540
15 3 Lamp Holder 5S1136075
16 2 Heat Lamp Switch Harness 5S1138012
17 2 Heat Lamp Holder 5S1136076
Specific to Halogen Lamp models with Heat Lamps
14
15
REPLACEMENT PARTS DIAGRAM - 10" MODELS
1
2
3
4
5
6
7
8
9
10 11 12 13
Specific to Halogen Lamp models Specific to Halogen Lamp models with Heat Lamps
14
15
16

www.airkinglimited.com
A111597016 Rev. B 3-10 9 of 16
Hotte de Cuisine
Séries Professionnelles
Advantage
INSTRUCTIONS IMPORTANTES –
MODE D’EMPLOI
CONSERVER CES INSTRUCTIONS
LIRE ET CONSERVER CES INSTRUCTIONS
LIRE SOIGNEUSEMENT AVANT DE TENTER D’ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT.
PROTÉGEZ VOUS-MÊME ET LES AUTRES EN OBSERVANT TOUTE L’INFORMATION DE SÉCURITÉ. FAILLIR À SE CONFORMER
AUX INSTRUCTIONS PEUT RÉSULTER EN BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTÉ.
CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES.
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ
Lors de l’utilisation d’appareils électriques, des précautions de base doivent
toujours être suivies pour réduire les risques d’incendie, de choc
électrique et de blessures corporelles, incluant ce qui suit:
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES
D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES PERSONNELLES
OBSERVER CE QUI SUIT:
a) Utiliser cette unité seulement de la manière pour laquelle le fabricant
l’a conçu. Si vous aviez des questions, veuillez contacter le fabricant.
b) Avant d’effectuer un service ou de nettoyer l’unité, couper
l’alimentation électrique dans le panneau de distribution
et verrouiller le dispositif de déconnexion afin d’éviter que
l’alimentation ne revienne accidentellement. Lorsque le dispositif
ne peut être verrouillé, fixer solidement un avis d’avertissement,
tel qu’une étiquette, au panneau de distribution.
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES
D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES PERSONNELLES
OBSERVER CE QUI SUIT:
a) Le travail d’installation et le câblage électrique doivent être effectués
par une(des) personne(s) qualifiée(s) en conformité avec tous les codes
et normes applicables, incluant la construction relative aux incendies.
b) De l’air en quantité suffisante est requis pour la bonne combustion
et l’évacuation de gaz par le conduit (cheminée) provenant
d’équipement de brûlage au combustible pour prévenir un
refoulement. Suivre les directives du fabricant de l’équipement
de chauffage et les normes de sécurité telles que celles pub-
liées par la National Fire Protection Association (NFPA) et de la
American Society for Heating, Refrigeration, and Air Conditioning
Engineers (ASHRAE), et de celles des autorités locales du code.
c) When cutting or drilling into wall or ceiling, do not damage electrical
wiring and other hidden utilities.
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES D’INCENDIE
ET POUR ÉVACUER L’AIR ADÉQUATEMENT, ASSUREZ-VOUS D’ÉVACUER
L’AIR VERS L’EXTÉRIEUR – NE PAS ÉVACUER L’AIR DANS DES ESPACES
DANS LES MURS, LES PLAFONDS OU LES GRENIERS, LES GALERIES
TECHNIQUES OU LES GARAGES.
d) Les ventilateurs avec conduits doivent toujours être évacués vers
l’extérieur.
e) Cette unité doit être mise à la terre.
f) Pour éviter des dommages aux roulements des moteurs et/ou des
hélices bruyantes ou déséquilibrées, empêcher la poussière de
cloison sèche, poussière de construction, etc., d’atteindre l’unité
de puissance.
g) Lire toutes les instructions avant d’installer ou d’utiliser la hotte
de cuisine.
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES D’INCENDIE
OU DE CHOC ÉLECTRIQUE, NE PAS UTILISER CE VENTILATEUR AVEC UN
RÉGULATEUR DE VITESSE ÉLECTRONIQUE.
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES
D’INCENDIE DE GRAISSE SUR LE DESSUS DE LA CUISINIÈRE:
a) Ne jamais laisser les unités de surface à des degrés élevés
sans surveillance. Les débordements par bouillonnement
produisent de la fumée et des débordements graisseux qui
peuvent s’enflammer. Chauffer les huiles lentement à des
degrés faibles ou modérés.
b) Toujours mettre la hotte EN MARCHE lors de cuisson à haute
température ou lors de flambage de nourriture (par ex., des
Crêpes Suzette, de Cerises Jubilées, steak flambé, etc.)
c) Nettoyer les ventilateurs d’évacuation fréquemment. Aucune
accumulation de graisse ne devrait être tolérée sur les filtres
du ventilateur.
d) Utiliser des poêlons de taille appropriée. Toujours utiliser les bat-
teries de cuisine appropriées pour la taille de l’élément de surface.
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES DE BLES-
SURES PERSONNELLES DANS L’ÉVENTUALITÉ D’UN FEU DE GRAISSE
SUR LA SURFACE DE CUISSON, SUIVRE LES INDICATIONS SUIVANTES:
a) ÉTOUFFER LES FLAMMES avec un couvercle bien ajusté, une
tôle à biscuits, ou un cabaret de métal, puis, mettre le gril
hors fonction. PRENEZ SOIN D’ÉVITER LES BRÛLURES. Si
les flammes ne s’éteignent pas immédiatement, ÉVACUER ET
APPELER LE SERVICE DES INCENDIES.
b) NE JAMAIS SAISIR UN POÊLON EN FLAMME – vous pourriez
être brûlé.
c) NE PAS UTILISER DE L’EAU, incluant les linges à vaisselle
ou les serviettes mouillées – il en résulterait une violente
explosion de vapeur.
d) Utiliser un extincteur SEULEMENT SI:
I. Vous savez que vous avez un extincteur de classe ABC,
et que vous savez déjà comment l’opérer.
II. Le feu est petit et contenu dans la zone où il a commencé.
III. On appelle le service des incendies.
IV. Vous pouvez combattre l’incendie avec une sortie
derrière vous.
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES
D’INCENDIE, UTILISER UNIQUEMENT DES CONDUITS EN MÉTAL.

INSTRUCTIONS D’INSTALLATION
AVERTISSEMENT : VOUS ASSURER QUE L’ALIMENTATION EST
COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER L’INSTALLATION.
SECTION 1
Préparation de la hotte de cuisinière
1. Sortir la hotte de son emballage et confirmer que toutes les pièces sont présentes.
En plus de la hotte, vous devriez avoir :
1 - Contenu de l’emballage :
3 - Vis à bois de 2 po
8 - Vis à bois de .75 po (modèles de 36 po : 12)
4 - Ancrages muraux (modèles de 36 po : 6)
2 - Filtres à graisses
1 - Bande de montage en bois
1 - Gabarit de montage
1 - Feuillet d’instruction/de sécurité
REMARQUE : Certaines hottes peuvent être expédiées avec protecteur en plastique
collé à la hotte. Il est recommandé de le laisser en place durant l’installation pour
protéger la hotte contre les égratignures. Enlever une fois l’installation complétée.
2. Enlevez la bande de montage en bois fixée au dos de la hotte et placez la dans un
endroit sécuritaire. Vous aurez besoin de cette bande plus tard (Figure 1).
AVERTISSEMENT : VOUS ASSURER QUE L’ALIMENTATION EST
COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER L’INSTALLATION
AVERTISSEMENT : LORS DE DECOUPE OU DE PERCAGE DANS UN
MUR NE PAS ENDOMMAGER DE FILAGE ELECTRIQUE OU AUTRES UTILITES DISSIMULEES.
SECTION 2
Mesurage de l’installation de la hotte
REMARQUE : Avant d’installer des pièces ou de marquer des emplacements, assurez-
vous d’avoir décidé comment seront installés les conduits. Vous pourriez avoir besoin
de modifier la structure tel que décrit à la Section 5 Installation au mur de couvert de la
hotte ou la Section 6 Installation sous l’armoire de couvert de la hotte.
1. Les mesures pour l’installation seront personnalisées à votre emplacement spéci-
fique et dépendront de la hauteur exacte du plafond, de la distance de la surface
de cuisson, de la hauteur de l’armoire ou du soffite, ainsi que d’autres facteurs et
doivent être ajustées en conséquence. La hotte doit être montée à un minimum de
24 po et à un maximum de 36 po cm de la surface de cuisson (Figure 2).
www.airkinglimited.com
A111597016 Rev. B 3-10 10 of 16
REMARQUE : Lorsque vous déterminez la hauteur entre le couvert et la surface de
cuisson, assurez-vous de prendre en considération les articles tels que dosseret avec
tablettes et autres accessoires qui pourraient avoir besoin d’un plus grand dégagement
sous le couvert.
SECTION 3
Mesurage de l’installation
1. Déterminez où le dessus de la hotte sera situé dans votre installation et collez le
gabarit de montage mural compris en place avec du ruban adhésif (Figure 3).
2. En utilisant le gabarit comme guide, placez la bande de bois qui fut enlevée à
l’étape 2 de la Section 1 sur le dessus du gabarit puis mettez le à niveau. Fixez en
place en utilisant les vis de montage de 2 po comprises en vous assurant que les
vis s’enfoncent dans les montants muraux (Figure 4).
AVERTISSEMENT : EN RAISON DE LA HAUTEUR DE LA HOTTE,
ASSUREZ-VOUS QUE LA BANDE DE BOIS EST FIXEE A TOUS LES MONTANTS
MURAUX DISPONIBLES (UN MINIMUM DE 2 MONTANTS POUR LES HOTTES DE
30 PO, ET PLUS ALORS QUE LA LARGEUR AUGMENTE) ET NON PAS SEULEMENT
DANS LA CLOISON SECHE.
AVERTISSEMENT : SUPPORTER LA HOTTE JUSQU’A CE QU’ELLE
SOIT COMPLETEMENT INSTALLEE SUR LA BANDE DE MONTAGE EN BOIS.
3. Installez les ancrages muraux en perçant des trous aux emplacements marqués sur
le gabarit pour ensuite installer les ancrages en place. Une méthode alternative est
de faire reposer la cavité à l’arrière de la hotte sur la bande de bois et de marquer les
emplacements de perçage sur le mur pour les ancrages muraux au bas de l’arrière
de la hotte puis de retirer la hotte et d’installer les ancrages muraux (Figure 5).
Bande de
montage
en bois
Hotte
Vis
Figure 1
.
Bande de montage en bois
Clapet anti-retour optionnel
Hotte
Soffites ou armoire
Plafond
Figure 2 Surface de cuisson
.75 po
Montants
muraux
Figure 3 Surface de cuisson
Bande de montage en bois
15.5 po
ou 7.5 po
24 po - 36 po
.75 po
Figure 4
Montants
muraux
Bande de montage en bois
Vis
Hotte
Figure 5
Ancrages
muraux
24 po - 36 po
Gabarit

SECTION 4
Installation du clapet anti-retour
1. Si un clapet anti-retour optionnel de Série BS sera utilisé, celui-ci doit être installé
avant le couvert de la hotte parce que le couvert de la hotte couvrira les vis de
montage du clapet anti-retour. Référez-vous aux instructions comprises avec le
clapet anti-retour pour l’installation.
SECTION 5
Installation au mur de couvert de la hotte
AVERTISSEMENT : TOUS LES CONDUITS DOIVENT ÊTRE CON-
FORMES AUX CODES DU BÂTIMENT LOCAUX ET NATIONAUX.
AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D’INCENDIE,
UTILISER UNIQUEMENT DES CONDUITS EN MÉTAL.
1. Déterminer le type de conduits dont vous aurez besoin (Figure 6).
REMARQUE : Lorsque la terminaison du conduit est similaire à celle illustrée à la Figure
6 (passant au travers du mur sur lequel la hotte est installée) l’installation requiert une
considération spéciale. Dépendant de où les montants muraux sont situés, il peut être
nécessaire de couper un montant mural ou plus et d’installer une chevêtre et une assise
pour transférer la charge aux montants adjacents. Des montants additionnels pourraient
devoir être bâtis dans l’ouverture pour fixer la cloison sèche et pour fixer la hotte. Si vous
rencontrez cette situation, Air King recommande que vous embauchiez un professionnel
et que vous vous conformiez avec tous les codes du bâtiment applicables.
2. Installer l’adaptateur mural de la bonne taille requise (disponible séparément) à
la hotte en appariant les quatre trous sur la bride de l’adaptateur aux quatre trous
correspondants sur la hotte et fixer en place avec les vis comprises. Assurez-vous
que le joint est étanche autour de l’adaptateur en sécurisant tous les raccords
avec du ruban de gaine (Figure 7).
REMARQUE : Si le dosseret recommandé, optionnel des Séries BS est installé, utilisez
le gabarit pour la localisation et percez les trous appropriés pour le montage. Le
dosseret doit être installé avant le couvert de la hotte parce que le couvert de la hotte
couvrira les vis de montage du dosseret. Référez-vous aux instructions comprises avec
le dosseret pour les instructions complètes d’installation.
3. Faire reposer la cavité sur le côté arrière de la hotte sur la bande de bois et fixer
à la bande de bois avec les vis de .75 po comprises au travers des trous dans
l’arrière de la hotte qui s’alignent avec la bande de bois (utiliser les 6 vis pour les
largeurs de 30 po et de 36 po cm et 8 vis pour les largeurs supérieures). Fixer le
bas de la hotte en installant les vis fournies avec les ancrages muraux (Figure 8).
www.airkinglimited.com
A111597016 Rev. B 3-10 11 of 16
4. Raccordez les conduits à l’adaptateur de sortie et du clapet. Fixez en place en
utilisant du ruban de gaine pour sceller tous les joints (Figure 9).
SECTION 6
Installation sous l’armoire de couvert de la hotte
1. Si le couvert sera installé sous des armoires qui ont un fond en retrait, il sera
nécessaire d’installer des bandes de montage en bois (non-comprises) pour que le
couvert s’installe adéquatement (Figure 10).
2. L’épaisseur des bandes doit être la même que le retrait des armoires et elles
doivent être d’une largeur d’environ 2 po.
3. Installez les bandes en utilisant des vis à bois de longueur appropriée (non-comprises).
Assurez-vous que les bandes s’alignent avec les trous dans le dessus du couvert.
4. Marquez l’emplacement où l’adaptateur de sortie (disponible séparément) sera
situé sur les armoires et coupez un trou de diamètre d’environ 1 po plus grand sur
tous les côtés que l’adaptateur de sortie (Figure 11).
Figure 6
Chapeau
mural
Adaptateur
de sortie
Chapeau
de toit
Horizontal
Vertical
Figure 7
Hotte
Vis
Bride
Adaptateur de
sortie
Figure 8
Hotte
Vis
Bande de
montage
en bois
Ancrages
muraux
Hotte
Adaptateur de
sortie
Clapet
Conduits
Figure 9
Figure 10
Languette
en bois
Figure 11
Trou

REMARQUE : Si le dosseret recommandé, optionnel des Séries BS est installé, utilisez
le gabarit pour la localisation et percez les trous appropriés pour le montage. Le
dosseret doit être installé avant le couvert de la hotte parce que le couvert de la hotte
couvrira les vis de montage du dosseret. Référez-vous aux instructions comprises avec
le dosseret pour les instructions complètes d’installation.
5. Faire reposer la cavité sur le côté arrière de la hotte sur la bande de bois et fixer
à la bande de bois avec les vis de .75 po comprises au travers des trous dans
l’arrière de la hotte qui s’alignent avec la bande de bois (utiliser les 6 vis pour les
largeurs de 30 po et de 36 po cm et 8 vis pour les largeurs supérieures). Fixer le
bas de la hotte en installant les vis fournies avec les ancrages muraux (Figure 12).
6. De l’intérieur du couvert de la hotte, fixez la hotte sur le dessous de l’armoire
en utilisant quatre vis à bois (non-comprises) dans les trous en poire de la hotte
(Figure 12).
AVERTISSEMENT : TOUS LES CONDUITS DOIVENT ÊTRE CONFORMES
AUX CODES DU BÂTIMENT LOCAUX ET NATIONAUX.
AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D’INCENDIE,
UTILISER UNIQUEMENT DES CONDUITS EN MÉTAL.
7. Déterminer le type de conduits dont vous aurez besoin (Figure 13).
REMARQUE : Lors de la détermination de l’adaptateur de sortie à utiliser, assurez-vous de
considérer le dégagement de l’espace de l’armoire. Typiquement, un adaptateur de sortie
horizontale devra être utilisé si vous évacuez l’air par le biais d’une trappe murale.
REMARQUE : Lorsque la terminaison du conduit est similaire à celle illustrée à la Figure
13 (passant au travers du mur sur lequel la hotte est installée) l’installation requiert une
considération spéciale. Dépendant de où les montants muraux sont situés, il peut être
nécessaire de couper un montant mural ou plus et d’installer une chevêtre et une assise
pour transférer la charge aux montants adjacents. Des montants additionnels pourraient
devoir être bâtis dans l’ouverture pour fixer la cloison sèche et pour fixer la hotte. Si vous
rencontrez cette situation, Air King recommande que vous embauchiez un professionnel
et que vous vous conformiez avec tous les codes du bâtiment applicables.
8. Installez l’adaptateur mural de la bonne taille requise (disponible séparément) à
la hotte en le glissant dans les quatre trous percés précédemment sur la bride
de l’adaptateur appariés aux quatre trous correspondants sur la hotte et fixez en
place avec les vis comprises. Assurez-vous que le joint est étanche autour de
l’adaptateur en sécurisant tous les raccords avec du ruban de gaine (Figure 14).
www.airkinglimited.com
A111597016 Rev. B 3-10 12 of 16
9. Raccordez les conduits à l’adaptateur de sortie et du clapet. Fixez en place en
utilisant du ruban de gaine pour sceller tous les joints (Figure 15).
SECTION 7
Câblage
AVERTISSEMENT : TOUTES LES CONNEXIONS DOIVENT ÊTRE
FAITES EN CONFORMITÉ AVEC LES CODES ÉLECTRIQUES LOCAUX OU NATIONAUX.
SI VOUS N’ÊTES PAS FAMILIER AVEC LES MÉTHODES D’INSTALLATION DE CÂBLAGE
ÉLECTRIQUE, RECOURREZ AUX SERVICES D’UN ÉLECTRICIEN QUALIFIÉ.
1. Enlever les deux vis du couvercle du compartiment
de câblage pour obtenir l’accès au compartiment de
câblage (Figure 16). Raccorder le fil blanc de la hotte
au fil blanc de l’alimentation, et le fil noir de la hotte
au fil noir de l’alimentation. Raccorder le fil de mise
à la terre de la maison (fil nu ou vert) au fil de mise
à la terre (vert) de la hotte. Utiliser des méthodes
approuvées pour toutes les connexions (Figure 17).
2. Replacer le couvercle du compartiment de câblage
et serrer les vis. Assurez-vous que tout le câblage est
fermement contenu dans le compartiment à câblage.
Si le connecteur rapide de fils a été enlevé du
réceptacle, le replacer. Le connecteur ne s’ajustera
que d’une seule façon dans le réceptacle (Figure 16).
Figure 12 Hotte
Vis
Bande de
montage
en bois
Ancrages
muraux Hotte
Adaptateur de
sortie
Clapet
Conduits
Figure 15
Figure 14
Hotte
Vis
Bride
Adaptateur de
sortie
Armoire
Figure 16
Connecteur à fils
Vis
Figure 17
Alimentation
provenant de
la maison Terre (Vert
ou nu)
Vivant (noir)
Neutre
(blanc)
Figure 13
Chapeau
mural
Adaptateur
de sortie
Chapeau
de toit
Horizontal
Vertical

www.airkinglimited.com
A111597016 Rev. B 3-10 13 of 16
SECTION 8
Installation de la soufflante
1. Référez-vous aux instructions incluses avec le ventilateur pour l’installation.
SECTION 9
Installation de soffites optionnels
1. Référez-vous aux instructions comprises avec le(s) soffite(s) spécifique(e) que
vous avez choisi pour l’installation.
SECTION 10
Terminer l’installation
1. Installer le bon éclairage pour votre unité spécifique :
Lampes halogènes : Utiliser des lampes PAR16, de base moyenne, d’un maximum
de 45 watts (disponibles séparément). L’installer en insérant la lampe dans le
réceptacle et en tournant en sens horaire jusqu’à ce que la lampe soit fermement
installée. NE PAS serrer à outrance.
Veilleuses : Utilisez une ampoule de 4 watts, de type candélabre. Installez-les en
retirant les lentilles prises à serre, en insérant l’ampoule dans le socle et en la
tournant en sens horaire jusqu’à ce que l’ampoule soit encastrée solidement. NE
PAS serrer à outrance.
Lampes chauffantes : Utiliser des lampes type R40, IR de base moyenne, 250 watts
maximum uniquement (disponibles séparément). L’installer en insérant la lampe
dans le réceptacle et en tournant en sens horaire jusqu’à ce que la lampe soit
fermement installée. NE PAS serrer à outrance.
2. Installez les filtres à graisse en insérant la base du filtre dans le canal de la hotte en
compressant les ressorts, puis glissez le haut du filtre dans le canal du haut de la
hotte (Figure 18).
SECTION 11
Operation
Contrôles
YVotre hotte de cuisinière est équipée avec deux interrupteurs rotatifs dont l’un
contrôle l’éclairage et l’autre contrôle la soufflante du ventilateur d’évacuation.
L’interrupteur de l’éclairage a 3 positions, HAUTE ( ), BASSE ( ), et ÉTEINTE (•). Le
commutateur de vitesse du ventilateur a quatre positions, ÉTEINT (•), HAUTE (III),
MOYENNE (II), et BASSE (I) (Figure 19).
REMARQUE : Sur les installations où un ventilateur à une (1) seule vitesse est utilisé,
tous les contrôles du ventilateur opèrent à la même vitesse. Sur les installations où un
ventilateur à deux (2) vitesses est utilisé, les vitesses MOYENNE et HAUTE opèrent à la
même vitesse.
Contrôles des lampes chauffantes : Pour les modèles équipés de lampes chauffantes,
deux commutateurs En/Hors sont situés à l’avant du côté inférieur de la hotte pour un
contrôle indépendant des lampes de chauffage (Figure 19).
Figure 18
Canal
du haut
Canal du
bas
SECTION 12
Maintenance
AVERTISSEMENT : VOUS ASSURER QUE L’ALIMENTATION EST
COUPÉE AU PANNEAU DE SERVICE AVANT DE FAIRE L’ENTRETIEN SUR L’UNITÉ.
Filtres à graisse
les filtres à graisse compris avec votre hotte de cuisinière ont un dalot à graisse qui
devrait être lavé une fois par mois. Les filtres à graisse vont au lave-vaisselle et doivent
être lavés avec un détergent doux. Inversez les instructions à la SECTION 9 Terminer
l’installation, pour retirer les filtres à graisse et les dalots à graisse. Si les filtres à
graisse devenaient endommagés, remplacez-les avec les modèles Air King suivants :
APF1030 : Filtres à graisse modèle GF1030
APF1036 : Filtres à graisse modèle GF1036
APF1830 : Filtres à graisse modèle GF1830
APF1836 : Filtres à graisse modèle GF1836
AVERTISSEMENT : LAISSER REFROIDIR LA LAMPE AVANT DE LA
REMPLACER.
Remplacement des lampes
Enlevez la lampe en tournant légèrement dans le sens contraire des aiguilles d’une
montre et retirez-le de la douille. Remplacez par une lampe halogène PAR16, de base
moyenne, d’un maximum de 45 watts.
Nettoyage
AVERTISSEMENT : NE PAS UTILISER D’ESSENCE, DE BENZÈNE,
DE DILUANT, DE NETTOYEUR FORT, ETC., PUISQUE CEUX-CI PEUVENT ENDOMMAGER
LA HOTTE DE CUISINE.
1. Nettoyez votre unité de puissance avec du détergent doux, tel que du liquide pour la
vaisselle, puis séchez-le avec un chiffon doux. NE JAMAIS UTILISER D’ABRASIF OU
DE POUDRE À RÉCURER. Séchez complètement avant de restaurer l’alimentation. NE
JAMAIS IMMERGER DES PIECES ELECTRIQUES DANS L’EAU.
2. L’assemblage du ventilateur peut être passé à l’aspirateur au cas où un amas
(saleté, peluche, etc.,) se serait accumulé avec le temps. se serait accumulé avec
le temps. Le ventilateur est lubrifié en permanence et ne nécessite pas d’huilage.
Interrupteur d’éclairage
Interrupteur du ventilateur
Figure 19
Interrupteur de
lampe chauffante

www.airkinglimited.com
A111597016 Rev. B 3-10 14 of 16
Installateur : Date d’installation :
Endroit de l’achat : Numéro de modèle :
Guide de dépannage
Trouble Cause possible Solution suggérée
1. La hotte ne fonctionne pas lorsque 1a. Un fusible peut être grillé ou un disjoncteur peut être déclenché. 1a. Remplacer le fusible ou réinitialiser le disjoncteur.
l’interrupteur est à EN (ON). 1b. Le câblage n’est pas raccordé correctement. 1b. Couper l’alimentation de l’unité. Vérifier que tous les fils sont raccordés.
2. La hotte fonctionne, mais l’air circule plus 2. Obstruction dans les conduits d’évacuation. 2. Vérifier pour quelque obstruction dans les conduits incluant le filtre.
lentement que la normale.
3. La hotte produit un son de crécelle. 3a. Les filtres sont lâches 3a. Couper l’alimentation à l’unité. Vérifier que tous les filtres sont bien fixés.
3b. Le raccord des conduits est lâche. 3b. Couper l’alimentation de l’unité. Vérifier que tous les raccords des
conduits sont bien serrés.
3c. Le clapet est coincé. 3c. Coupez le courant à l’unité. Vérifiez que le clapet s’ouvre librement.
GARANTIE LIMITÉE
CE QUE COUVRE CETTE GARANTIE : Ce produit est garanti contre tout vice de fabrication ou de matière.
COMBIEN DE TEMPS CETTE GARANTIE DURE : Cette garantie se rapporte seulement à l'acheteur original du produit et dure pendant une (1) année de la
date de l'achat original ou jusqu'à ce que l'acheteur original du produit vend ou transfère le produit, celui qui se produit en premier.
QUE FERA AIR KING : Au cours de la période de garantie, Air King, à son choix, réparera ou remplacera n'importe quelle partie ou pièces qui s'avèrent
défectueuses ou remplacera le produit entier par le même modèle ou un modèle comparable.
CE QUE CETTE GARANTIE NE COUVRE PAS : Cette garantie ne s'applique pas si le produit était endommagé ou arrête de fonctionner en raison d’un accident,
d’une mauvaise manipulation ou opération, de dommages d’expédition, d’abus, de mauvaise utilisation, de réparation faite ou tentées non autorisées. Cette
garantie ne couvre pas les coûts d'expédition pour le retour des produits à Air King pour la réparation ou le remplacement. Air King payera les frais d'expédition
de retour de Air King après les réparations ou le remplacement de garantie.
TOUTES LES GARANTIES, EXPRESSES OU TACITES (COMPRENANT, SANS LIMITATION, TOUTE GARANTIE TACITE DE VALEUR MARCHANDE), DURENT UN
AN DE LA DATE DE L'ACHAT ORIGINAL OU JUSQU'À CE QUE L'ACHETEUR ORIGINAL DU PRODUIT VEND OU TRANSFÈRE LE PRODUIT, CELUI QUI SE PRODUIT
EN PREMIER ET DANS AUCUN CAS AIR KING N’ASSUME AUCUNE RESPONSABILITÉ EXPRESSE OU TACITE POUR (I) DES DOMMAGES ACCIDENTELS OU
INDIRECTS DE N’IMPORTE QUELLE CAUSE, OU (II) LE REPLACEMENT OU LA RÉPARATION DE TOUS FUSIBLES, DISJONCTEURS OU RÉCEPTACLES DE MAISON.
MALGRÉ N'IMPORTE QUOI À L'EFFET CONTRAIRE, DANS AUCUN CAS LA RESPONSABILITÉ D’AIR KING, SOUS UNE GARANTIE EXPRESSE OU TACITE, NE
DÉPASSERA LE PRIX D'ACHAT DU PRODUIT ET UNE TELLE RESPONSABILITÉ SE TERMINERA AVEC L'EXPIRATION DE LA PÉRIODE DE GARANTIE.
Certains états et provinces ne permettent pas les limitations de la période de garantie, ou l'exclusion ou la restriction des dommages accidentels ou indirects,
et, par conséquent, les présentes restrictions ne peuvent pas s’appliquer. La présente garantie vous donne des droits légaux spécifiques et peut-être certains
autres droits qui peuvent varier selon la province. La preuve d’achat est exigée avant qu'une réclamation de garantie ne soit acceptée.
SERVICE À LA CLIENTÈLE :
Sans frais [phone]
Notre équipe de service à la clientèle est disponible pour vous aider avec des questions sur le produit, les adresses des centres de service, et les pièces de
rechange. Vous pouvez la rejoindre, du lundi au vendredi, de 8h:00 à 16h:00 HNE. Veuillez avoir le numéro du modèle disponible, ainsi que le genre et le style
(qui se trouvent sur l'étiquette à l'intérieur de votre produit).
Veuillez ne pas renvoyer le produit à l'endroit de l'achat.
www.airkinglimited.com
IL SE PEUT QUE LES PIÈCES POUR LES PRODUITS DISCONTINUÉS, OBSOLÈTES ET AUTRES PRODUITS NE SOIENT PAS DISPONIBLES. POUR DES RAISONS
DE SÛRETÉ, BEAUCOUP DE COMPOSANTS ÉLECTRONIQUES ET LA PLUPART DES COMPOSANTS DES CHAUFFAGES NE SONT PAS À LA DISPOSITION DES
CONSOMMATEURS POUR L'INSTALLATION OU LE REMPLACEMENT.

www.airkinglimited.com
A111597016 Rev. B 3-10 15 of 16
# de pièce
# Qté. Description de remplacement
1 1 Boîte de filage 5S1138002
2 1 Fil principal 5S1138003
3 1 Armoire – modèles de 30 po 5S1138630
1 Armoire – modèles de 36 po 5S1138640
4 1 Plateau à graisse - 30 po 5S1138230
1 Plateau à graisse - 36 po 5S1138240
5 3 Modèles de filtre à graisse de 30 po 5S1138010
3 Modèles de filtre à graisse de 36 po 5S1139011
6 1 Interrupteur du ventilateur 5S1138012
avec harnais
7 1 Interrupteur d’éclairage avec harnais 5S1138013
8 1 Plaque signalétique 5S1138014
9 2 Boutons 5S1136073
10 1 Modèles de 30 po à panneau interne 5S1138730
1 Modèles de 36 po à panneau interne 5S1138740
11 1 Harnais de sous-câblage sans lampe 5S1138018
12 1 Harnais de fils 5S1138008
Tous les modèles de 18 po
# de pièce
# Qté. Description de remplacement
13 1 Panneau frontal AP1830 5S1138830
1 Panneau frontal AP1836 5S1138840
14 3 Douille 5S1138022
Spécifique aux modèles à lampe à halogène
# de pièce
# Qté. Description de remplacement
13 1 Panneau frontal AP1830 5S1138830
1 Panneau frontal AP1836 5S1138840
14 3 Douille 5S1136075
15 2 Harnais de l’interrupteur de 5S1138012
lampe chauffante
16 2 Support pour lampe chauffante 5S1136076
Spécifique aux modèles à lampes à halogène avec lampe chauffante
13
14
15
16
1
2
3
4
5
6
7
8
9
10
11
12
14
13
Spécifique aux modèles à lampe à halogène Spécifique aux modèles à lampes à halogène
avec lampe chauffante
TABLEAU DES PIÈCES DE RECHANGE - MODÈLES DE 18 PO

www.airkinglimited.com
A111597016 Rev. B 3-10 16 of 16
# de pièce
# Qté. Description de remplacement
2 1 Boîte de filage 5S1138002
3 1 Fil principal 5S1138003
4 1 Armoire – modèles de 30 po 5S1138030
1 Armoire – modèles de 36 po 5S1138040
5 1 Modèles de 30 po 5S1138130
à panneau postérieur
1 Modèles de 36 po 5S1138140
à panneau postérieur
1 Modèles de lampe chauffante 5S1138640
à panneau postérieur
6 1 Plateau à graisse - 30 po 5S1138230
1 Plateau à graisse - 36 po 5S1138240
7 3 Modèles de filtre à graisse de 30 po 5S1138330
3 Modèles de filtre à graisse de 36 po 5S1139340
8 1 Interrupteur du ventilateur 5S1138004
avec harnais
9 1 Interrupteur d’éclairage 5S1138005
avec harnais
10 1 Plaque signalétique 5S1138006
11 2 Boutons 5S1136073
12 1 Modèles de 30 po à panneau interne 5S1138430
1 Modèles de 36 po à panneau interne 5S1138440
13 1 Harnais de sous-câblage sans lampe 5S1138007
14 1 Harnais de fils 5S1138008
Tous les modèles de 10 po
# de pièce
# Qté. Description de remplacement
15 1 Panneau frontal AP1030 5S1138530
1 Panneau frontal AP1036 5S1138540
16 3 Douille 5S1136075
Spécifique aux modèles à lampe à halogène
# de pièce
# Qté. Description de remplacement
14 1 Panneau frontal AP1036W 5S1138540
15 3 Douille 5S1136075
16 2 Harnais de l’interrupteur de 5S1138012
lampe chauffante
17 2 Support pour lampe chauffante 5S1136076
Spécifique aux modèles à lampes à halogène avec lampe chauffante
14
15
TABLEAU DES PIÈCES DE RECHANGE - MODÈLES DE 10 PO
1
2
3
4
5
6
7
8
9
10 11 12 13
Spécifique aux modèles à lampe à halogène Spécifique aux modèles à lampes à halogène
avec lampe chauffante
14
15
16
