Aiphone IS-PU-S User manual

PRECAUTION & MOUNTING INSTRUCTION SHEET
IS-PU-S
Power Supply Unit (AC cord included)
PRECAUTIONS
Prohibitions Do not dismantle unit Keep unit away from water General precautions
WARNING
Negligence could result in death or serious injury.
1. Do not dismantle or alter the unit. Fire or electric shock could
result.
2. High voltage is present internally. Do not open the case. Electric
shock could result.
3. Do not install two power supplies in parallel to a single input. Fire
or damage to the unit could result.
4. Do not connect any terminal on the unit to an AC power line. Fire
or electric shock could result.
5. Keep AC cord from being marred or crushed. If the AC cord is
damaged, fire or electric shock could result.
6. Keep the unit away from water or any other liquid.
Fire or electric shock could result.
7. Do not plug or unplug with wet hands. Electric shock could result .
8. Do not short the wires of the DC output together. Fire or electric
shock could result.
9. Keep AC plug away from moisture or dust. Fire could result.
10. For PLUGGABLE EQUIPMENT, the socket-outlet shall be
installed near the equipment and shall be easily accessible.
11. The unit is not of explosion-proof. Do not install or use near
gases or flammable materials. Fire or explosion could result.
12. Do not connect the unit with any non-specified power source.
Fire or electric shock could result.
13. Insert AC plug completely and securely into AC outlet. Otherwise,
fire or electric shock could result.
14. Periodically check for and remove dust on the power plug. If dust
is left, it could cause the power plug to heat up, resulting in fire.
CAUTION
Negligence could result in injury to people or damage to property.
1. This power supply unit is designed especially for the Aiphone
Intercom System. Do not use this power supply unit for any other
purpose.
2. Do not install or make any wire terminations while power supply
is plugged in. It can cause electrical shock or damage to the unit.
3. Before turning on power, make sure wires are not crossed or
shorted. If not, fire or electric shock could result.
4. Do not install the unit in locations subject to frequent vibration or
impact. It may fall or tip over, resulting in damage to the unit or
personal injury.
5. Do not put anything on the unit or cover the unit with cloth, etc.
Fire or unit trouble could result.
6. Do not install the unit in any of the following locations. Fire,
electric shock, or unit trouble could result.
Places under direct sunlight or places near heating equipment*
that varies in temperature.
Places subject to dust, oil, chemicals, hydrogen sulfide (hot*
spring).
Places subject to moisture and humidity extremes, such as*
bathrooms, cellars, greenhouses, etc.
Places where the temperature is quite low, such as inside a*
refrigerated area or in front of an air conditioner.
Places subject to steam or smoke (near heating or cooking*
surfaces).
Where noise generating devices such as dimmer switches or*
inverter electrical appliances are close by.
Locations subject to frequent vibration or impact.*
7. When mounting the unit on wall, install the unit in a convenient
location, but not where it could be jarred or bumped. Injury could
result.
8. On products with ground terminals, connect to an earth ground.
Fire or malfunction could result.
DeutschFrançaisEnglish
Nederlands
Italiano
Español

2
MOUNTING
The unit must be installed and wired by a qualified technician.
•
Up to 3 power supply units can be*
mounted on the rack.
Power supply unit
(IS-PU)
Power rating marking label
AC cord (approx. 1.8m (6'))
(Included in the package of this
power supply unit)
AC cord inlet
Rack for the power supply unit (IS-RACK)
The IS-RACK is available. Consult an authorized*
Aiphone dealer for details.
DC output terminals
Plug in the AC cord securely.
2
The power supply unit cannot be mounted on
• a wall directly.
By using the IS-RACK (sold separately), the
• power supply unit can be set in the 19-inch
rack or mounted on a wall.
GENERAL PRECAUTIONS
1. All the units, except for door station, is designed for indoor use only.
Do not use outdoor.
2. The unit case may become a warm with use, but this is not a unit
malfunction.
3. The unit can be damaged if dropped. Handle with care.
4. If the unit is down or does not operate properly, unplug the power
supply unit.
5. Install the unit in an area that will be accessible for future
inspections, repairs, and maintenance.
6. Keep the intercom wires more than 30cm (12'') away from AC 100-
240V wiring. AC induced noise and/or unit malfunction could result.
7. Using a cellular phone or professional-use radio equipment such as
transceiver close to the system may cause a malfunction.
8. When wall-mounted, the unit may become black and sooty. This
does not indicate unit trouble.
Deutsch Français English
Nederlands
Italiano Español
Meanings of symbols
Meanings of symbols used on the unit surfaces and in the labels are as follows.
Symbol Meaning Symbol Meaning
The coating of the cable to be connected to the
output terminal have to be ripped off for 11 mm. Extra caution is required.
Polarity of the terminal There is a risk of electric shock.
The voltage and current are the direct current. The voltage and current are the alternate
current.
SPECIFICATIONS
Power source AC 100 - 240V, 50/60Hz.
Power consumption 120W
(Secondary) Output
voltage DC 48V
(Secondary) Output
current 2.1A
Dimensions 130 (W) x 265 (H) x 83 (D) mm
5-1/8" (W) x 10-7/16" (H) x 3-5/16" (D)
Weight Approx. 1.5 kg (3.31 lbs.) (Except AC cord)
Ambient temperature 0 - 40°C (+32°F - +104°F)
Connect the power wires.
1

3
PRÉCAUTION ET FICHE D'INSTRUCTIONS DE MONTAGE
IS-PU-S
Alimentation (cordon secteur fourni)
PRÉCAUTIONS
Interdit Ne pas démonter l’unité Maintenir l’unité à l’écart de l’eau Précautions générales
AVERTISSEMENT
Le non respect de cet avertissement risque d’entraîner des blessures graves, voire mortelles.
1. Ne pas démonter ni modifier l’unité. Vous risqueriez de provoquer
un incendieou de recevoir une décharge électrique.
2. L’intérieur de l’appareil est soumis à un courant de haute tension. Ne pas
ouvrir le boîtier. Vous risqueriez de provoquer une décharge électrique.
3. N’installez pas deux sources d’alimentation en parallèle sur une entrée
unique. Un incendie ou un endommagement de l’appareil peut survenir.
4. Ne pas raccorder de borne de l’appareil à une ligne électrique
CA. Vous risqueriez de provoquer un incendie ou de recevoir une
décharge électrique.
5. Évitez tout écrasement ou endommagement du cordon secteur.
Si le cordon secteur est endommagé, cela peut déclencher un
incendie ou provoquer une électrocution.
6. Maintenir l’appareil à distance de toute source d’eau ou de tout
autre liquide. Vous risqueriez de provoquer un incendie ou de
recevoir une décharge électrique.
7. Ne pas brancher ou débrancher l’unité avec les mains humides.
Vous risqueriez de provoquer une électrocution.
8. Ne mettez pas en court-circuit les fils de sortie CC. Vous
risqueriez de provoquer un incendie ou une décharge électrique.
9. Gardez la fiche de l’adaptateur secteur à l’abri de l’humidité ou
de la poussière. Un incendie peut survenir.
10. Pour les APPAREILS BRANCHABLES, la prise de courant doit
être installée à proximité des appareils et doit être facile d’accès.
11. L’appareil ne résiste pas aux explosions. N’installez et
n’utilisez jamais ce produit à proximité de gaz ou de matériaux
inflammables. Un incendie ou une explosion peut survenir.
12. Ne branchez pas l’appareil avec une source d’alimentation non
indiquée. Vous risqueriez de provoquer un incendie ou une
décharge électrique.
13. Insérez complètement et correctement la fiche de courant
alternatif dans la prise de courant alternatif. Dans le cas contraire,
vous risqueriez de provoquer un incendie ou une électrocution.
14. Contrôlez régulièrement la fiche d’alimentation et nettoyez la poussière
si nécessaire. Si de la poussière demeure, la fiche d’alimentation peut
fortement chauffer, ce qui risque de provoquer un incendie.
ATTENTION
Le non-respect de cet avertissement risque d’entraîner des blessures ou des dégâts matériels.
1. Ce bloc d’alimentation a été conçu spécialement pour le système
d’interphone Aiphone. N’utilisez pas ce bloc d’alimentation à d’autres fins.
2. Ne procédez pas à l’installation ou à la connexion des câbles
lorsque le bloc d’alimentation est branché. Cela pourrait causer
une électrocution ou endommager l’unité.
3. Avant de mettre l’appareil sous tension, vérifiez que les fils ne
sont pas croisés ou en court-circuit. Vous risqueriez de provoquer
un incendie ou de recevoir une décharge électrique.
4. N’installez pas l’unité dans des endroits soumis à des vibrations
ou à des impacts fréquents. Elle risquerait de tomber ou de
basculer, ce qui peut l’endommager ou entraîner des blessures.
5. Ne posez rien sur l’appareil et ne le recouvrez pas d’un tissu ou
autre. Un incendie ou un dysfonctionnement pourrait survenir.
6. Ne pas installer l’appareil à l’un des emplacements suivants.
Vous risqueriez de provoquer un incendie, une décharge
électrique ou une panne de l’appareil.
Endroits directement exposés à la lumière du jour ou à*
proximité d’une installation de chauffage soumise à des
variations de température.
Endroits exposés à la poussière, à la graisse, aux produits*
chimiques, au sulfure d’hydrogène (source chaude).
Endroits où le degré d’humidité est élevé, tels qu’une salle de*
bains, une cave, une serre, etc.
Endroits où la température est très basse, tels qu’une zone*
réfrigérée ou face à un climatiseur.
Endroits exposés à la vapeur ou à la fumée (à proximité de*
plaques chauffantes ou de cuisson).
Là où le bruit produit par des appareils occasionnant des*
parasites tels que des gradateurs ou des appareils électriques
à inverseur sont très proches.
Emplacements soumis à des champs électriques extrêmement puissants.*
7. Lorsque vous installez l’appareil sur un mur, installez-le à un
endroit pratique mais où il ne subira ni chocs ni secousses. Vous
risqueriez de provoquer des blessures.
8. Pour les produits munis de bornes de masse, connectez-le à la
terre. Un incendie ou un défaut de fonctionnement peut survenir.
DeutschFrançaisEnglish
Nederlands
Italiano
Español

4
Précautions générales
1. Tous les appareils, sauf le poste de porte, sont conçus uniquement
pour une utilisation intérieure. Ne l’utilisez pas en extérieur.
2. Si l’unité est cassée ou ne fonctionne pas correctement, débranchez
le bloc d’alimentation ou mettez les commutateurs d’alimentation sur
OFF.
3. L’appareil pourrait être endommagé s’il tombe. Manipuler avec soin.
4. Si l’appareil est en panne ou ne fonctionne pas correctement,
débrancher l’alimentation.
5. Installez l’appareil dans une zone accessible pour les futures
inspections, les réparations et la maintenance.
6. Maintenez les fils de l’interphone à plus de 30 cm du câblage 100-
240 V CA. Un bruit induit et/ou un dysfonctionnement de l’unité
pourrait survenir.
7. L'utilisation d'un téléphone portable ou d'un émetteur-récepteur
radio à proximité du système peut provoquer un dysfonctionnement.
8. Lorsque l’appareil est fixé à un mur, il peut devenir noir et s’assombrir.
Ce n’est pas un signe de dysfonctionnement de l’appareil.
Deutsch Français English
Nederlands
Italiano Español
MONTAGE
L’appareil doit être installé et câblé par un technicien qualifié.
•
Vous pouvez monter jusqu’à*
3 alimentations dans le support.
Alimentation
(IS-PU)
Étiquette de marquage de
puissance nominale
Cordon secteur (environ 1,8 m)
(fourni dans l’emballage de cette
alimentation)
Prise du cordon secteur
Support pour l’alimentation (IS-RACK)
Le IS-RACK est disponible. Consultez un*
distributeur Aiphone agréé pour plus de détails.
Bornes de sortie CC
Branchez fermement le cordon secteur.
2
Il est impossible de monter l’alimentation
• directement sur un mur.
Il est possible de monter l’alimentation dans
• un support 19 pouces ou sur un mur en
utilisant l’IS-RACK (vendu séparément).
Signification des symboles
La signification des symboles utilisés sur les surfaces de l'appareil et sur les étiquettes est la suivante.
Symbole Signification Symbole Signification
Le revêtement du câble à connecter à la borne
de sortie doit être retiré sur 11 mm. Une prudence supplémentaire est nécessaire.
Polarité de la borne Il existe un risque de décharge électrique.
La tension et le courant sont le courant continu. La tension et le courant sont le courant alternatif.
Branchez les fils d’alimentation.
1
SPÉCIFICATIONS
Source d'alimentation 100 - 240 V CA, 50/60 Hz.
Consommation 120 W
(secondaire) tension
de sortie 48 V CC
(secondaire) intensité
de sortie 2,1 A
Dimensions 130 (L) x 265 (H) x 83 (P) mm
Poids environ 1,5 kg (sauf cordon secteur)
Température ambiante 0 - 40 °C (+32,00°F - +104,00°F)

5
VORSICHTSMASSNAHMEN & MONTAGEANLEITUNGEN BLATT
IS-PU-S
Netzgerät (mit Netzanschlusskabel)
VORSICHTSMASSNAHMEN
Verboten Gerät nicht auseinandernehmen Gerät von Wasser fernhalten Allgemeine Vorsichtsmaßnahmen
WARNUNG
Nachlässigkeit kann zum Tod oder zu ernsthaften Verletzungen führen.
1. Nehmen Sie das Gerät nicht auseinander und verändern Sie es
nicht. Es könnte sonst zu einem elektrischen Schlag oder Brand
kommen.
2. Innen herrscht Hochspannung. Öffnen Sie das Gehäuse nicht.
Sonst könnte es zu einem elektrischen Schlag kommen.
3. Schließen Sie nicht zwei Netzgeräte parallel an einen Eingang
an. Ein Brand oder Schäden am Gerät können die Folge sein.
4. Schließen Sie keinen Anschluss des Geräts an den
Wechselstrom an. Es könnte sonst zu einem elektrischen Schlag
oder Brand kommen.
5. Beschädigen Sie das Netzkabel nicht oder klemmen Sie es nicht
ein. Wenn das Netzkabel beschädigt ist, könnte es zu einem
elektrischen Schlag oder Brand kommen.
6. Halten Sie das Gerät von Wasser und anderen Flüssigkeiten fern.
Es könnte sonst zu einem elektrischen Schlag oder Brand kommen.
7. Verbinden oder trennen Sie das Gerät niemals mit nassen
Händen. Sonst könnte es zu einem elektrischen Schlag kommen.
8. Schließen Sie die Kabel des Gleichstromausgangs nicht kurz.
Ein Brand oder ein elektrischer Schlag können die Folge sein.
9. Halten Sie den Wechselstromstecker fern von Feuchtigkeit oder
Staub. Ein Brand kann die Folge sein.
10. Bei ANSTECKBAREM ZUBEHÖR muss sich die Steckdose in
der Nähe des Geräts befinden und leicht zugänglich sein.
11. Das Gerät ist nicht explosionsgeschützt. Die Aufstellung oder
Verwendung in der Nähe von Gasen oder brennbaren Materialien ist
nicht zulässig. Ein Brand oder eine Explosion kann die Folge sein.
12. Verbinden Sie das Gerät nicht mit einer nicht zugelassenen
Stromquelle. Ein Brand oder ein elektrischer Schlag können die
Folge sein.
13. Stecken Sie den Wechselstromstecker vollständig und fest in die
Steckdose. Es könnte sonst zu einem elektrischen Schlag oder
Brand kommen.
14. Überprüfen Sie den Netzstecker regelmäßig auf Staub und
entfernen Sie diesen. Sollte sich Staub im Netzstecker befinden,
könnte dieser sich aufheizen und einen Brand verursachen.
ACHTUNG
Nichtbeachtung kann zu Verletzungen oder Sachbeschädigungen führen.
1. Dieses Netzgerät ist eigens für das Aiphone Intercom System
bestimmt. Verwenden Sie dieses Netzgerät nicht für andere Zwecke.
2. Schließen Sie keine Kabel an oder entfernen diese nicht,
während der Netzstecker eingesteckt ist. Dies könnte sonst zu
einem elektrischen Schlag oder Schäden am Gerät führen.
3. Bevor Sie den Strom anstellen, achten Sie darauf, dass die
Kabel nicht überkreuzt liegen oder gekürzt wurden. Es könnte
sonst zu einem elektrischen Schlag oder Brand kommen.
4. Stellen Sie das Gerät nicht an Standorten auf, an denen es
Vibration oder Schlägen ausgesetzt ist. Es könnte herunterfallen
oder umkippen, was zu Schäden am Gerät oder zu
Personenschäden führen kann.
5. Stellen Sie nichts auf das Gerät und bedecken Sie es nicht mit
einem Tuch usw., ansonsten könnte es zu einem Brand oder zu
Problemen mit dem Gerät kommen.
6. Installieren Sie das Gerät nicht an einem der folgenden
Standorte. Ein Brand, elektrischer Schlag oder Schwierigkeiten
mit dem Gerät könnten die Folge sein.
Orte unter direktem Sonnenlicht oder Orte in der Nähe von*
Heizgeräten, die Temperaturschwankungen aufweisen.
Orte, an denen es sehr staubig ist, wo es Öl, Chemikalien,*
Hydrogensulfide (heiße Quelle) gibt.
Orte, an denen es extreme Feuchtigkeit und Nässe gibt, wie*
zum Beispiel in Badezimmern, Kellern, Gewächshäusern usw.
Orte, an denen die Temperatur recht niedrig ist, wie zum*
Beispiel in einem gekühlten Bereich oder vor einer Klimaanlage.
Orte, die Dampf oder Rauch ausgesetzt sind (in der Nähe*
einer Heizung oder von Kochoberflächen).
Wo geräuschgenerierende Geräte wie Dimmerschalter oder*
elektrische Geräte mit Wechselrichter in der Nähe sind.
Orte, die häufigen Vibrationen oder Stößen ausgesetzt sind.*
7. Wenn Sie das Gerät an der Wand montieren, bringen Sie es an einer
geeigneten Stelle an, aber nicht dort, wo es Erschütterungen oder
Stößen ausgesetzt werden kann. Eine Verletzung kann die Folge sein.
8. Verbinden Sie bei Geräten mit Erdungsanschlüssen diese mit einer
Erdung. Ein Brand oder eine Fehlfunktion kann die Folge sein.
DeutschFrançaisEnglish
Nederlands
Italiano
Español

6
ALLGEMEINE VORSICHTSMASSNAHMEN
1. Alle Einheiten, mit Ausnahme der Türstelle, sind nur für den
Innengebrauch bestimmt. Verwenden Sie das Gerät nicht im Freien.
2. Das Gerätegehäuse könnte sich bei Gebrauch erwärmen, dies stellt
allerdings keine Fehlfunktion dar.
3. Das Gerät kann beschädigt werden, wenn es herunterfällt.
Behandeln Sie es sorgfältig.
4. Wenn das Gerät nicht oder nicht richtig funktioniert, trennen Sie den
Stecker des Netzgeräts ab.
5. Stellen Sie das Gerät an einem Ort auf, der für künftige
Überprüfungs-, Reparatur- und Wartungsarbeiten zugänglich ist.
6. Halten Sie die Kabel der Sprechanlage mehr als 30 cm von den
Wechselstromkabeln mit 100-240 V entfernt. Wechselstrom
verursacht Geräusche und/oder Fehlfunktionen des Geräts könnten
die Folge sein.
7. Die Verwendung eines Mobiltelefons oder von professioneller
Übertragungstechnik wie z. B. eines Transceivers in der Nähe des
Systems kann zu einer Fehlfunktion führen.
8. Wenn das Gerät an der Wand montiert wird, kann es schwarz und
rußig werden. Das ist kein Anzeichen für ein Problem mit dem Gerät.
Deutsch Français English
Nederlands
Italiano Español
MONTAGE
Das Gerät muss installiert und durch einen qualifizierten Techniker verkabelt werden.
•
Es können bis zu 3 Netzgeräte im IS-*
RACK montiert werden.
Netzgerät
(IS-PU)
Markierungsschild Nennleistung
Netzanschlusskabel (etwa 1,8m)
(Im Paket dieses Netzteils
enthalten)
Buchse f. Netzanschlusskabel
Gestell für für Netzgerät(e) (IS-RACK)
Einzelheiten zum IS-Rack, erfahren Sie von ihrem*
autorisierten Aiphone-Händler.
Gleichstromausgangsanschlüsse
Stecken Sie das
2 Netzanschlusskabel fest hinein.
Das Netzgerät kann nicht direkt an einer
• Wand befestigt werden.
Indem Sie das IS-RACK verwenden (wird
• separat verkauft), kann das Netzgerät im
19-Zoll-Gestell montiert oder an der Wand
angebracht werden.
Bedeutung der Symbole
Die auf der Geräteoberfläche und in den Aufklebern verwendeten Symbole bedeuten Folgendes.
Symbol Bedeutung Symbol Bedeutung
Die Isolierung des Kabels, das mit dem
Ausgangsanschluss verbunden werden soll,
muss auf 11 mm entfernt werden.
Besondere Vorsicht ist geboten.
Polarität des Anschlusses Es besteht die Gefahr eines elektrischen
Schlags.
Die Spannung und der Strom sind für den
Gleichstrom angegeben.
Die Spannung und der Strom sind für den
Wechselstrom angegeben.
TECHNISCHE DATEN
Stromquelle AC 100 - 240V, 50/60Hz.
Stromverbrauch 120W
(Sekundäre)
Ausgangsspannung DC 48V
(Sekundärer)
Ausgangsstrom 2,1A
Abmessungen 130 (B) x 265 (H) x 83 (T) mm
Gewicht Etwa 1,5 kg (Außer Wechselstromkabel)
Umgebungstemperatur 0 - 40°C (+32°F - +104°F)
Schließen Sie die Stromkabel an.
1

7
PRECAUCIONES Y HOJA DE INSTRUCCIONES DE MONTAJE
IS-PU-S
Unidad de alimentación (cable de CA incluido)
PRECAUCIONES
Prohibido No desmantelar equipo Mantener el equipo lejos del agua Precauciones generales
Advertencia
No seguir estas instrucciones podría provocar lesiones graves e incluso la muerte.
1. No desmonte ni modifique la unidad. Podría producirse un
incendio o una descarga eléctrica.
2. Hay alta tensión en el interior de la unidad. No abra la caja.
Podría sufrir una descarga eléctrica.
3. No conecte dos suministros de alimentación en paralelo a una
sola entrada. Podría producirse un incendio o daños en la
unidad.
4. No conecte ningún terminal de la unidad a una línea eléctrica de
CA. Podría producirse un incendio o una descarga eléctrica.
5. Evite que el cable de CA se deforme o se aplaste. Si sufre daños
el cable de CA, podría producirse un incendio o una descarga
eléctrica.
6. Mantenga la unidad apartada del agua o de cualquier otro
líquido. Podría producirse un incendio o una descarga eléctrica.
7. No enchufe ni desenchufe el equipo con las manos mojadas.
Podría sufrir una descarga eléctrica
8. No cortocircuite los cables de la salida de CC entre sí. Podría
producirse un incendio o una descarga eléctrica.
9. Mantenga la clavija de CA lejos de la humedad o del polvo.
Podría causar un incendio.
10. Para EQUIPOS ENCHUFABLES, el enchufe-toma debe
instalarse cerca del equipo y de tal modo que sea fácilmente
accesible.
11. La unidad no es a prueba de explosiones. No la instale ni la use
cerca de gases o materiales inflamables. Podría producirse un
incendio o una explosión.
12. No conecte la unidad a una fuente de alimentación no
especificada. Podría producirse un incendio o una descarga
eléctrica.
13. Inserte completamente la clavija de CA de modo que quede fija
en la toma de CA. De lo contrario, podría producirse un incendio
o una descarga eléctrica.
14. Verifique periódicamente la clavija de alimentación y elimine el
polvo existente. Si existe polvo, podría ocasionar que la clavija
de alimentación se caliente y ocasione un incendio.
Precaución
No seguir estas instrucciones podría causar lesiones personales o daños materiales.
1. Esta unidad de suministro de alimentación ha sido diseñada especialmente
para el sistema de intercomunicación de Aiphone. No utilice esta unidad
de suministro de alimentación con ningún otro propósito.
2. No instale ni realice terminaciones de cableado cuando esté
conectada una fuente de alimentación. Puede ocasionar
descargas eléctricas o daños en el equipo.
3. Antes de encender la alimentación, asegúrese de que no haya
ningún cable cruzado o en cortocircuito. Si no, podría producirse
un incendio o una descarga eléctrica.
4. No instale el equipo en lugares sometidos a vibraciones o golpes
frecuentes. Podría caerse o volcarse, ocasionando daños en el
equipo o lesiones personales.
5. No ponga nada sobre la unidad ni la cubra con un paño, etc.
Podría producirse un incendio o un fallo de la unidad.
6. No instale la unidad en ninguno de los siguientes lugares. Podría
producirse un incendio, una descarga eléctrica o un fallo de la unidad.
Lugares expuestos a la luz solar directa o cerca de aparatos*
calefactores cuya temperatura pueda variar.
Lugares en los que haya polvo, aceite, productos químicos,*
sulfuro de hidrógeno (fuente termal).
Lugares con mucha humedad, como cuartos de baño,*
sótanos, invernaderos, etc.
Lugares en los que la temperatura sea demasiado baja, como*
dentro de una zona refrigerada o delante de un aparato de
aire acondicionado.
Lugares expuestos al vapor o humo (cerca de superficies de*
calefacción o para cocinar).
Donde esté cerca de dispositivos generadores de ruido, como*
dispositivos reguladores de voltaje o equipos eléctricos inversores.
Lugares sometidos a campos eléctricos extremadamente potentes.*
7. Al instalar la unidad en la pared, instale la unidad en un lugar
adecuado en donde no reciba golpes ni sacudidas. Podría
causar lesiones.
8. En el caso de los productos con terminales para conexión a
tierra, conéctelos a una toma de tierra. Podría producirse un
incendio o un funcionamiento defectuoso.
DeutschFrançaisEnglish
Nederlands
Italiano
Español

8
Precauciones generales
1. Todas las unidades, excepto la estación de puerta, se han diseñado
exclusivamente para uso en interiores. No las utilice en el exterior.
2. La caja del equipo podría llegar a calentarse durante el uso, pero
esto no indica un mal funcionamiento.
3. La unidad puede dañarse si se cae. Trátela con cuidado.
4. Si la unidad no funciona o no funciona correctamente, desenchufe
la unidad de suministro de alimentación.
5. Instale la unidad en una zona que sea accesible para futuras
inspecciones, reparaciones y mantenimiento.
6. Mantenga los cables de intercomunicación a una distancia mayor
de 30 cm del cableado de 100-240 V CA. Puede producirse ruido
inducido por CA y/o un funcionamiento defectuoso del equipo.
7. Usar un teléfono móvil o un equipo de radio profesional, como por
ejemplo un transceptor, cerca del sistema puede causar un mal
funcionamiento.
8. Al instalarse en la pared, la unidad podría volverse de color negro o
cubrirse de hollín. Sin embargo, esto no indica un fallo de la unidad.
Deutsch Français English
Nederlands
Italiano Español

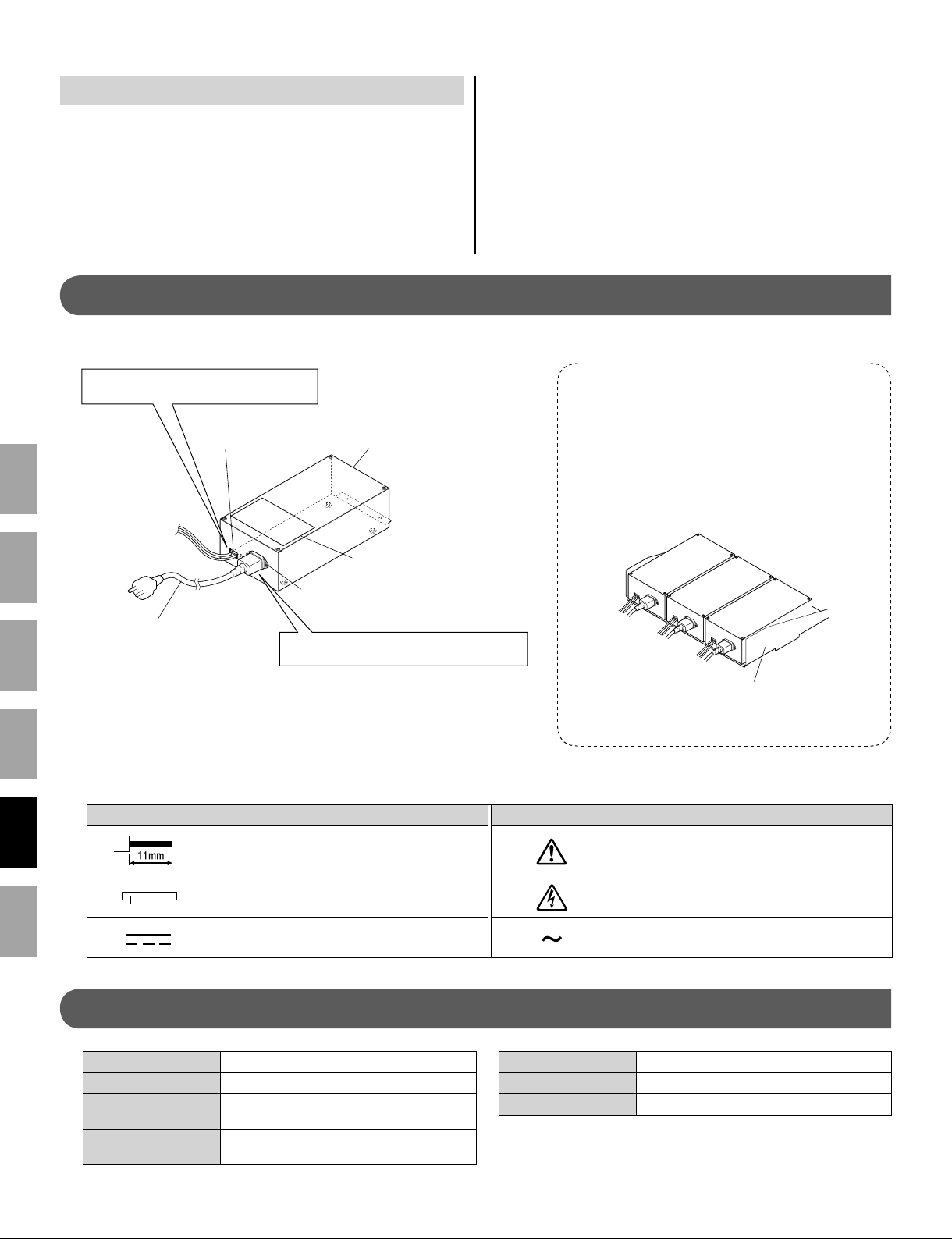

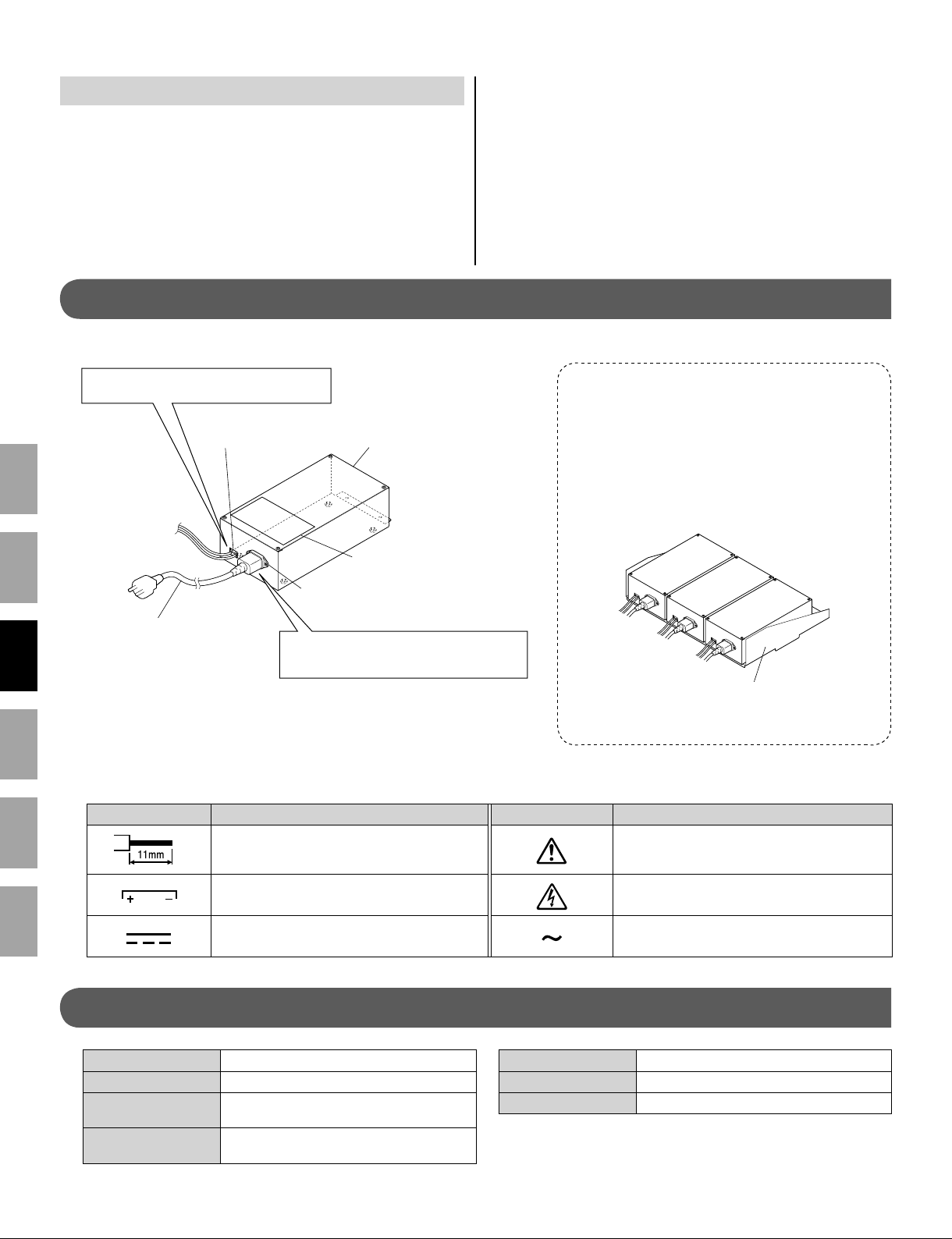

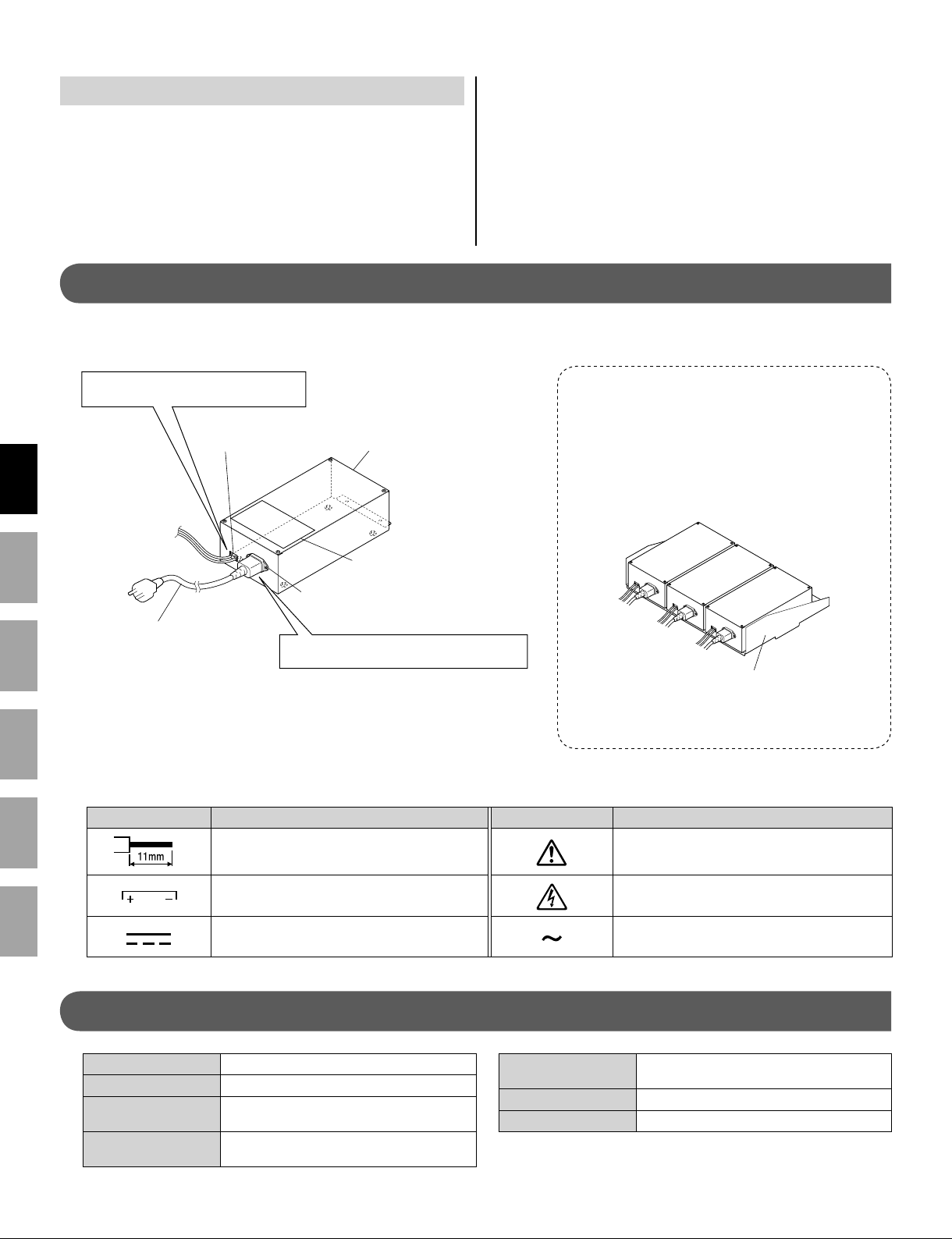

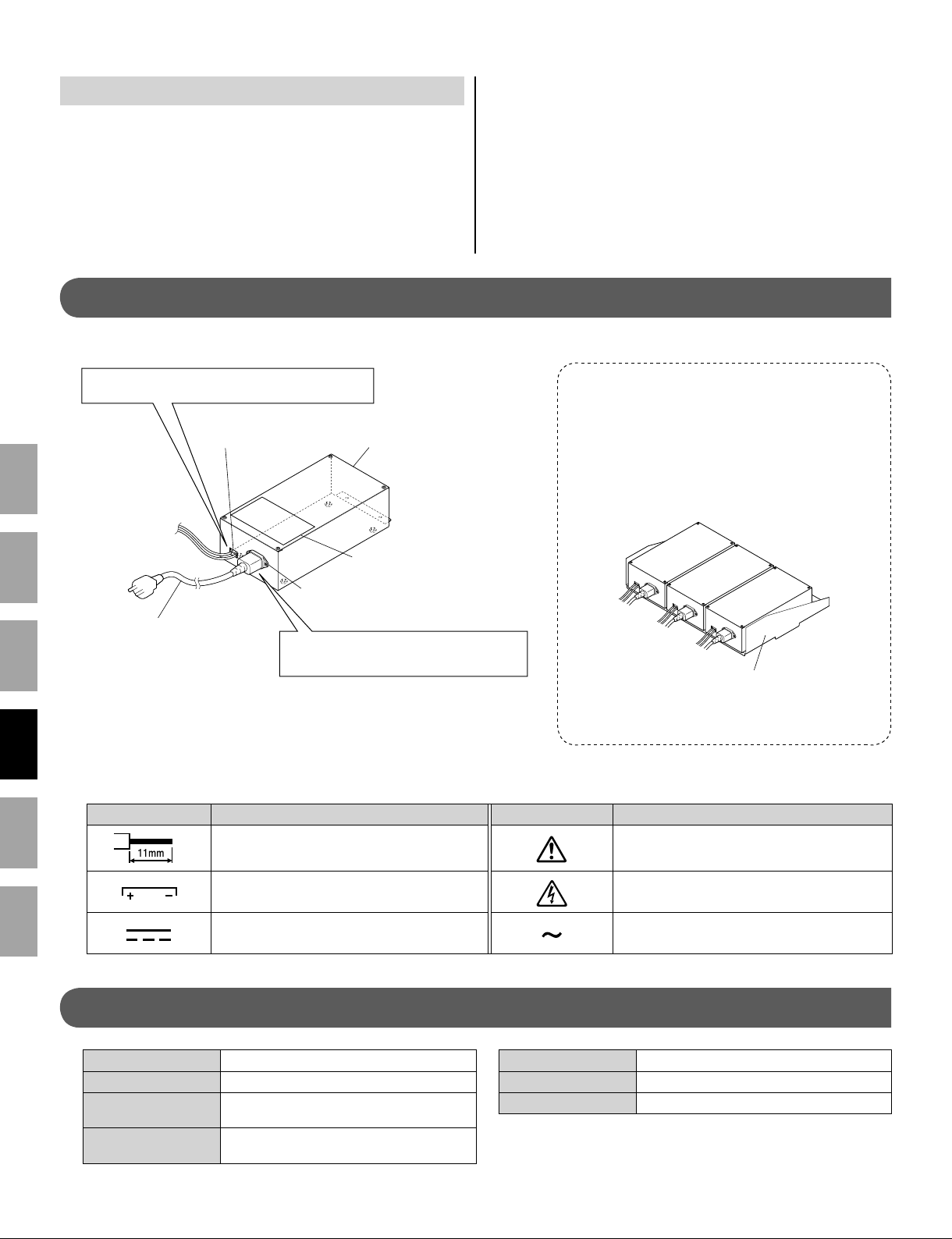

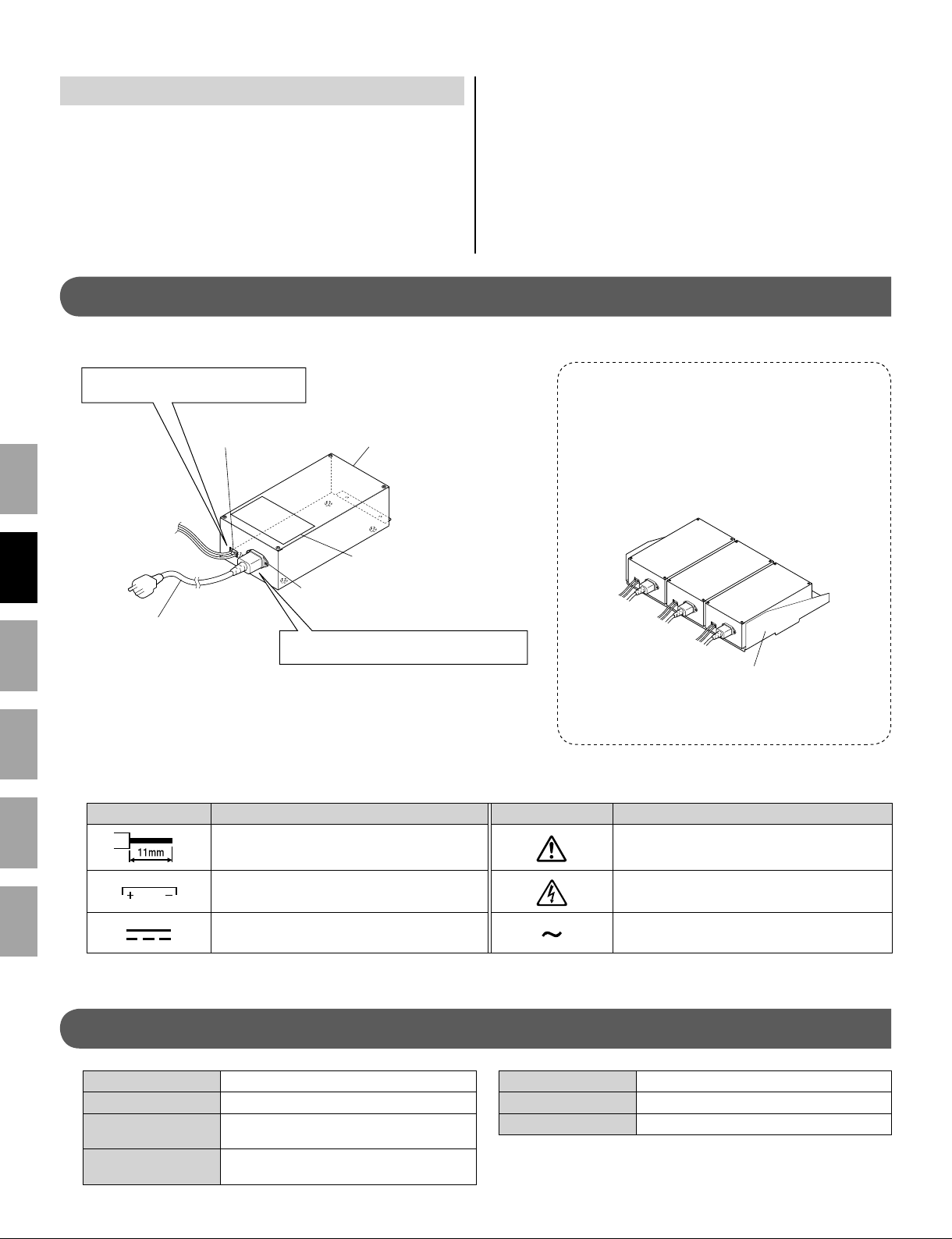

MONTAJE
La unidad debe estar instalada y cableada por un técnico cualificado.
•
Se pueden montar hasta 3 unidades*
de alimentación en el estante.
Unidad de alimentación
(IS-PU)
Etiqueta de marcado de potencia
nominal
Cable de CA (aprox. 1,8m)
(Se incluye en la caja de esta
unidad de alimentación)
Entrada de cable de CA
Estante para la unidad de alimentación (IS-RACK)
El IS-RACK está disponible. Consulte con un*
distribuidor autorizado de Aiphone si desea más
detalles.
Terminales de salida de CC
Enchufe el cable de CA con
2 firmeza.
La unidad de alimentación no se puede montar
• en una pared directamente.
Utilizando el IS-RACK (se vende por
• separado), la unidad de alimentación puede
instalarse en el estante de 19 pulgadas o
montarse en una pared.
Significado de los símbolos
El significado de los símbolos usados en las superficies de la unidad y en las etiquetas es como sigue.
Símbolo Significado Símbolo Significado
El recubrimiento del cable a conectar al terminal
de salida tiene que ser rasgado 11 mm. Se requieren precauciones adicionales.
Polaridad del terminal Existe el riesgo de sufrir descargas eléctricas.
El voltaje y la corriente son la corriente continua. El voltaje y la corriente son la corriente alterna.
ESPECIFICACIONES
Alimentación 100 - 240 V CA, 50/60 Hz.
Consumo de energía 120 W
Tensión de salida
(secundaria) 48 V CC
Corriente de salida
(secundaria) 2,1 A
Dimensiones 130 (An) x 265 (Al) x 83 (Pr) mm
Peso Aprox. 1,5 kg (Excepto el cable de CA)
Temperatura ambiente 0 °C - 40 °C (+32 °F - +104 °F)
Conecte los cables de alimentación.
1

9
VOORZORGSMAATREGELEN & MONTAGE-AANWIJZINGEN
IS-PU-S
Voedingseenheid (netsnoer meegeleverd)
VOORZORGSMAATREGELEN
Verboden Haal het toestel niet uit elkaar Houd het toestel uit de buurt van water Algemene voorzorgsmaatregelen
Waarschuwing
Niet-naleving kan ernstig lichamelijk met soms dodelijke afloop veroorzaken.
1. Demonteer of wijzig niets aan het toestel. Dit kan brand of een
elektrische schok veroorzaken.
2. Binnenin is hoogspanning aanwezig. Open de behuizing niet. Dit
kan een elektrische schok veroorzaken.
3. Installeer twee voedingen niet parallel op een enkele ingang. Dit
kan schade of brand aan het toestel veroorzaken.
4. Sluit de uitgangsaansluitingen niet aan op een elektrische leiding.
Dit kan brand of een elektrische schok veroorzaken.
5. Zorg ervoor dat het netsnoer niet beschadigd of gekneld raakt.
Als het netsnoer beschadigd is, kan dit leiden tot brand of een
elektrische schok.
6. Houd het toestel uit de buurt van water of andere vloeistoffen. Dit
kan brand of een elektrische schok veroorzaken.
7. Sluit de eenheid niet aan of haal de eenheid niet uit het
stopcontact met natte handen. Dit kan een elektrische schok
veroorzaken.
8. Veroorzaak geen kortsluiting tussen de draden van de
gelijkstroomuitgang. Dit kan brand of een elektrische schok als
gevolg hebben.
9. Houd de stekker van het netsnoer uit de buurt van vocht en stof.
Dit kan brand tot gevolg hebben.
10. Voor APPARATUUR MET STEKKERS, moet het stopcontact
dichtbij de apparatuur geplaatst worden en makkelijk toegankelijk
zijn.
11. Het toestel is niet explosieveilig. Installeer of gebruik het niet in de buurt van
gassen of ontvlambare materialen. Dit kan brand of een explosie veroorzaken.
12. Het apparaat niet verbinden met een niet-gespecificeerde
stroombron. Dit kan brand of een elektrische schok als gevolg
hebben.
13. Steek de stekker van het netsnoer goed en volledig in het
stopcontact. Anders kan er brand of een elektrische schok
ontstaan.
14. Controleer de stekker regelmatig op stof, en verwijder dan het
stof. Als er stof achterblijft kan het netsnoer warm worden, wat
kan leiden tot brand.
Opgelet
Niet-naleving kan lichamelijk letsel of materiële schade veroorzaken.
1. Deze voedingseenheid is speciaal ontworpen voor het Aiphone
Intercomsysteem. Gebruik deze voedingseenheid niet voor enig
ander doel.
2. Zorg er bij installatie of het afsluiten van kabels voor dat de
voeding niet is aangesloten. Dit kan leiden tot elektrische
schokken of schade aan het apparaat.
3. Controleer of de draden niet gekruist of kortgesloten zijn voordat
u de stroom inschakelt. Zo niet, kan dit brand of een elektrische
schok veroorzaken.
4. Monteer het toestel niet op een plaats die wordt blootgesteld aan
voortdurende trillingen of schokken. Het kan vallen of kantelen,
met schade aan het toestel of lichamelijk letsel als gevolg.
5. Plaats niets op het toestel en dek het niet af met een doek e.d.
Dit kan brand of storingen veroorzaken.
6. Installeer het toestel niet op één van de volgende plaatsen.
Dit kan brand, een elektrische schok of storing van het toestel
veroorzaken.
In direct zonlicht, of in de buurt van een verwarmingstoestel*
waar de temperatuur wisselt.
Op een plaats met veel stof, olie, chemische producten,*
waterstofsulfide (heet bad).
Op plaatsen die onderhevig zijn aan hoge vochtigheid,*
bijvoorbeeld badkamers, kelders, serres, enz.
Op plaatsen waar de temperatuur erg laag is, zoals in een*
koelzone of bij de airconditioning installatie.
Op plaatsen blootgesteld aan stoom of rook (nabij*
verwarmingstoestellen of fornuizen).
In de omgeving van toestellen die ruis genereren, bijvoorbeeld*
dimmerschakelaars, elektrische toestellen met gelijkstroom-
wisselstroomomzetter.
Plaatsen blootgesteld aan extreem sterke elektrische velden.*
7. Installeer bij het monteren van de eenheid op de muur, de eenheid
op een gemakkelijke plek, maar niet waar tegen de eenheid
aangebotst of gestoten kan worden. Dit zou tot letsel kunnen leiden.
8. Als toestellen voorzien zijn van aardingsklemmen, moeten deze worden
verbonden met een aarding. Anders kan brand of een defect ontstaan.
DeutschFrançaisEnglish
Nederlands
Italiano
Español

10
Algemene voorzorgsmaatregelen
1. Alle toestellen, met uitzondering van de deurpost, zijn uitsluitend
bedoeld voor gebruik binnenshuis. Gebruik ze NIET buiten.
2. De behuizing van de eenheid kan warm worden door gebruik, maar
dit duidt niet op een defect.
3. Het toestel kan beschadigd worden indien het valt. Voorzichtig
behandelen.
4. Als de unit niet werkt of niet correct werkt, trek dan de stekker uit de
voedingseenheid.
5. Installeer het toestel in een plaats die toegankelijk is voor inspecties,
herstellingen en onderhoud.
6. Houd de intercomdraden meer dan 30 cm verwijderd van de AC
100-240 V bedrading. Dit kan ruis van het stroomnet en/of een
defect toestel veroorzaken.
7. Gebruik van een mobiele telefoon of professionele radio-apparatuur
zoals een zender/ontvanger dichtbij het systeem kan een storing
veroorzaken.
8. Bij montage aan een muur kan de eenheid zwart en roetachtig
worden. Dit duidt niet op storing van de eenheid.
Deutsch Français English
Nederlands
Italiano Español
MONTAGE
Het toestel moet worden geïnstalleerd en bekabeld door een bevoegd vakman.
•
Tot 3 voedingseenheden kunnen*
worden gemonteerd op het rack.
Voedingseenheid
(IS-PU)
Label met nominale
stroommarkering
Netsnoer (ong. 1,8m)
(Meegeleverd in de verpakking
van deze voedingseenheid)
Netsnoerinvoer
Rack voor de voedingseenheid (IS-RACK)
Het IS-RACK is beschikbaar. Raadpleeg een*
bevoegd Aiphone dealer voor meer details.
DC uitgangsaansluitingen
Steek het netsnoer stevig in.
2
De voedingseenheid kan niet direct op een
• muur worden gemonteerd.
Met gebruik van het IS-RACK (apart
• verkrijgbaar), kan de voedingseenheid in
het 19-inch rack of op de muur worden
gemonteerd.
Betekenis van symbolen
Betekenis van symbolen gebruikt op het oppervlak en de labels van de eenheid zijn als volgt.
Symbool Betekenis Symbool Betekenis
Van de coating van de kabel, die aangesloten
moet worden op de uitgangsaansluiting, moet 11
mm verwijderd worden.
Extra voorzichtigheid is geboden.
Polariteit van de aansluiting Er is gevaar voor een elektrische schok.
De spanning en de stroom zijn gelijkstroom. De spanning en de stroom zijn wisselstroom.
TECHNISCHE GEGEVENS
Voedingsbron AC 100 - 240V, 50/60Hz.
Stroomverbruik 120W
(Secundaire)
Uitgangsspanning DC 48V
(Secundaire)
Uitgangsstroom 2,1A
Afmetingen 130 (B) x 265 (H) x 83 (D) mm
Gewicht Ong. 1,5 kg (3,31 lbs.) (Behalve netsnoer)
Omgevingstemperatuur 0 - 40°C (+32°F - +104°F)
Verbind de voedingsdraden.
1

11
PRECAUZIONI E ISTRUZIONI DI MONTAGGIO
IS-PU-S
Unità di alimentazione (cavo di alimentazione AC incluso)
PRECAUZIONI
Vietato Non smontare l’unità Tenere l’unità lontana dall’acqua Precauzioni generali
AVVISO
La mancata osservanza delle seguenti precauzioni può provocare morte o lesioni gravi.
1. Non smontare o modificare l’unità. Possono verificarsi incendi o
folgorazioni.
2. All’interno è presente un alto voltaggio. Non aprire la scocca.
Possono verificarsi folgorazioni.
3. Non installare due alimentatori in parallelo per un singolo
ingresso. Potrebbero verificarsi incendi o danni all’unità.
4. Non collegare alcun terminale sull’unità a una linea di
alimentazione CA. Possono verificarsi incendi o folgorazioni.
5. Evitare che il cavo di alimentazione CA si danneggi o venga
schiacciato. Se il cavo di alimentazione CA è danneggiato,
possono verificarsi incendi o folgorazioni.
6. Tenere l’unità lontana da acqua o altri liquidi. Possono verificarsi
incendi o folgorazioni.
7. Non collegare o scollegare con le mani bagnate. Possono
verificarsi folgorazioni.
8. Non mettere in corto circuito i cavi dell’uscita CC insieme.
Potrebbero verificarsi incendi o scosse elettriche.
9. Tenere la spina CA lontana da umidità o polvere. Potrebbero
verificarsi incendi.
10. Per APPARECCHI COLLEGABILI TRAMITE SPINA, la presa
dovrebbe essere installata accanto all’apparecchio e dovrebbe
essere facilmente accessibile.
11. L’unità non è antideflagrante. Non installare o utilizzare in
prossimità di gas o materiali infiammabili. Possono verificarsi
incendi o esplosioni.
12. Non collegare l’unità con una fonte di alimentazione non
specificata. Potrebbero verificarsi incendi o scosse elettriche.
13. Inserire saldamente e fino in fondo la spina CA nella presa CA.
Altrimenti, possono verificarsi incendi o folgorazioni.
14. Controllare periodicamente la presenza di polvere e rimuoverla
dalla spina di alimentazione. Se rimane della polvere, la spina di
alimentazione potrebbe surriscaldarsi e causare un incendio.
ATTENZIONE
La mancata osservanza di tali indicazioni può provocare danni a oggetti o persone.
1. Questa unità di alimentazione è progettata appositamente
per l’Aiphone Intercom System. Non utilizzare questa unità di
alimentazione per qualsiasi altro scopo.
2. Non installare o effettuare collegamenti quando è inserita
l’alimentazione. Si possono causare scosse elettriche o danni
all’unità.
3. Prima di accendere l’alimentazione, assicurarsi che i fili non
siano incrociati o cortocircuitati. Possono verificarsi incendi o
folgorazioni.
4. Non installare l’unità in luoghi soggetti a frequenti vibrazioni o
urti. Potrebbe cadere o ribaltarsi, provocando così danni all’unità
o lesioni alle persone.
5. Non posizionare alcun oggetto sull’unità né coprire l’unità
con tessuti, ecc. Possono verificarsi incendi o problemi di
funzionamento dell’unità.
6. Non installare l’unità in uno qualsiasi dei seguenti luoghi.
Possono verificarsi incendi, folgorazioni o problemi di
funzionamento dell’unità.
Luoghi esposti alla luce diretta del sole o in prossimità di*
attrezzature che producono calore e sono soggette a variazioni
della temperatura.
Luoghi esposti a polveri, oli, prodotti chimici, idrogeno solforato*
(sorgenti termali).
Luoghi esposti a umidità eccessiva, come bagni, cantine, serre, ecc.*
Luoghi con una temperatura molto bassa, come all’interno di*
un’area refrigerata o davanti a un condizionatore d’aria.
Luoghi esposti a vapore o fumo (in prossimità di superfici per il*
riscaldamento o la cottura).
Luoghi in prossimità di dispositivi che generano disturbo, come*
reostati o apparecchi elettrici invertitori.
Posizioni soggette a vibrazioni o impatti frequenti.*
7. Quando si monta l’unità a muro, installare l’unità in una posizione
comoda ma non dove potrebbe essere scossa o urtata.
Potrebbero verificarsi delle lesioni.
8. Su prodotti con terminali per la messa a terra, collegare a una
presa con messa a terra. In caso contrario possono verificarsi
incendi o problemi di funzionamento.
DeutschFrançaisEnglish
Nederlands
Italiano
Español

PRECAUZIONI GENERALI
1. Tutte le unità, tranne le postazioni di porta, sono destinate
esclusivamente all’uso per interno. Non utilizzare in luoghi esterni.
2. L’unità potrebbe diventare calda con l’uso, ma questo non è un
malfunzionamento.
3. In caso di caduta, l’unità può danneggiarsi. Maneggiare con cura.
4. Se l’unità è guasta o non funziona correttamente, scollegare l’unità
di alimentazione.
5. Installare l’unità in un luogo che sia accessibile per futuri controlli,
riparazioni e manutenzione.
6. Tenere i cavi del sistema citofonico a una distanza superiore a 30
cm dal cablaggio CA 100-240 V. Possono verificarsi disturbi causati
dalla CA e/o problemi di funzionamento dell’unità.
7. L’utilizzo di un telefono cellulare o di un apparecchio radio per
uso professionale come ricetrasmettitore accanto all’impianto può
causare un malfunzionamento.
8. Quando è montata a parete, l’unità potrebbe diventare nera e
fuligginosa. Questo non è indice di problemi di funzionamento
dell’unità.
Deutsch Français English
Nederlands
Italiano Español
MONTAGGIO
L’unità deve essere installata e collegata da un tecnico qualificato.
•
Unità di alimentazione
(IS-PU)
Etichetta relativa alla potenza
nominale
Cavo di alimentazione AC (ca. 1,8 m)
(incluso nella confezione di questa
unità di alimentazione)
Ingresso cavo di alimentazione AC
Terminali output CC
Collegare il cavo di alimentazione
2 AC in modo sicuro.
Significato dei simboli
I significati dei simboli utilizzati sulle superfici dell’unità e sulle etichette sono i seguenti.
Simbolo Significato Simbolo Significato
Il rivestimento del cavo da collegare al terminale
di uscita deve essere scoperto per 11 mm. È necessario prestare la massima attenzione.
Polarità del terminale Vi è il rischio di scosse elettriche.
La tensione e la corrente sono la corrente
continua.
La tensione e la corrente sono la corrente
alternata.
SPECIFICHE
Sorgente di
alimentazione AC 100 - 240 V, 50/60 Hz.
Consumo energetico 120 W
Voltaggio output
(secondario) CC 48 V
Corrente output
(secondario) 2,1 A
Dimensioni 130 (L) x 265 (A) x 83 (P) mm
Peso
Ca. 1,5 kg (cavo di alimentazione AC escluso)
Temperatura ambiente 0 - 40°C (+32°F - +104°F)
Collegare i fili di alimentazione.
1
Nel supporto di alloggiamento possono essere*
montate fino a 3 unità di alimentazione.
Supporto di alloggiamento dell’unità di alimentazione
(IS-RACK)
Il supporto IS-RACK è disponibile. Contattare un*
rivenditore autorizzato Aiphone per maggiori dettagli.
L’unità di alimentazione non può essere
• montata direttamente su una parete.
Utilizzando il supporto IS-RACK (venduto
• separatamente), l’unità di alimentazione può
essere alloggiata nel supporto da 19 pollici o
montata a parete.
Issue Date: Feb. 2016 830188 C P0216 SZ 57296
Printed in Japan
