User Guide (English)
Introduction
Thank you for purchasing the Alto Professional Stealth Wireless system. Stealth Wireless is a
convenient way to carry an audio signal from the main mixing and listening location to your powered
loudspeakers. Compatible with any active loudspeaker, this system can be used to simplify a new
installation or to retrofit an existing sound system. Welcome to the sound of wireless freedom.
Features:
•Wireless audio connectivity to active loudspeakers
•Replaces up to 200' of console-to-system cabling
•No compromise in audio quality
•Reliable UHF band; 16 selectable channels
•Adjustable squelch eliminates interference
•Dual-channel transmitter: two XLR-1/4" combo inputs
•Single-channel receivers: XLR output
•Grow your system using the Stealth Expander Pack (sold separately)
Box Contents
•Stealth Wireless Transmitter (x1)
•Stealth Wireless Receiver (x2)
•Hook and Loop Strips (for receivers)
•M10 Screws (x2)
•Machine Screws (x2)
•Power Adapters (x3)
•User Guide
•Safety & Warranty Manual
Support
For complete system requirements, compatibility information, and product registration, visit the Alto
Professional website: altoprofessional.com.
For additional product support, visit altoprofessional.com/support.
Important
CAUTION! Permanent hearing loss may be caused by exposure to extremely high noise levels. The
U.S. Government's Occupational Safety and Health Administration (OSHA) has specified permissible
exposures to certain noise levels.
According to OSHA, exposure to high sound pressure levels (SPL) in excess of these limits may result
in hearing loss. When using equipment capable of generating high SPL, use hearing protection while
such equipment is under operation. The table below defines exposure for a given duration.
HOURS PER DAY SPL EXAMPLE
890 Small gig
692 Train
495 Subway train
397 High level desktop monitors
2100 Classical music concert
1.5 102 Riveting machine
1105 Machine factory
.50 110 Airport
.25 or less 115 Rock concert

4

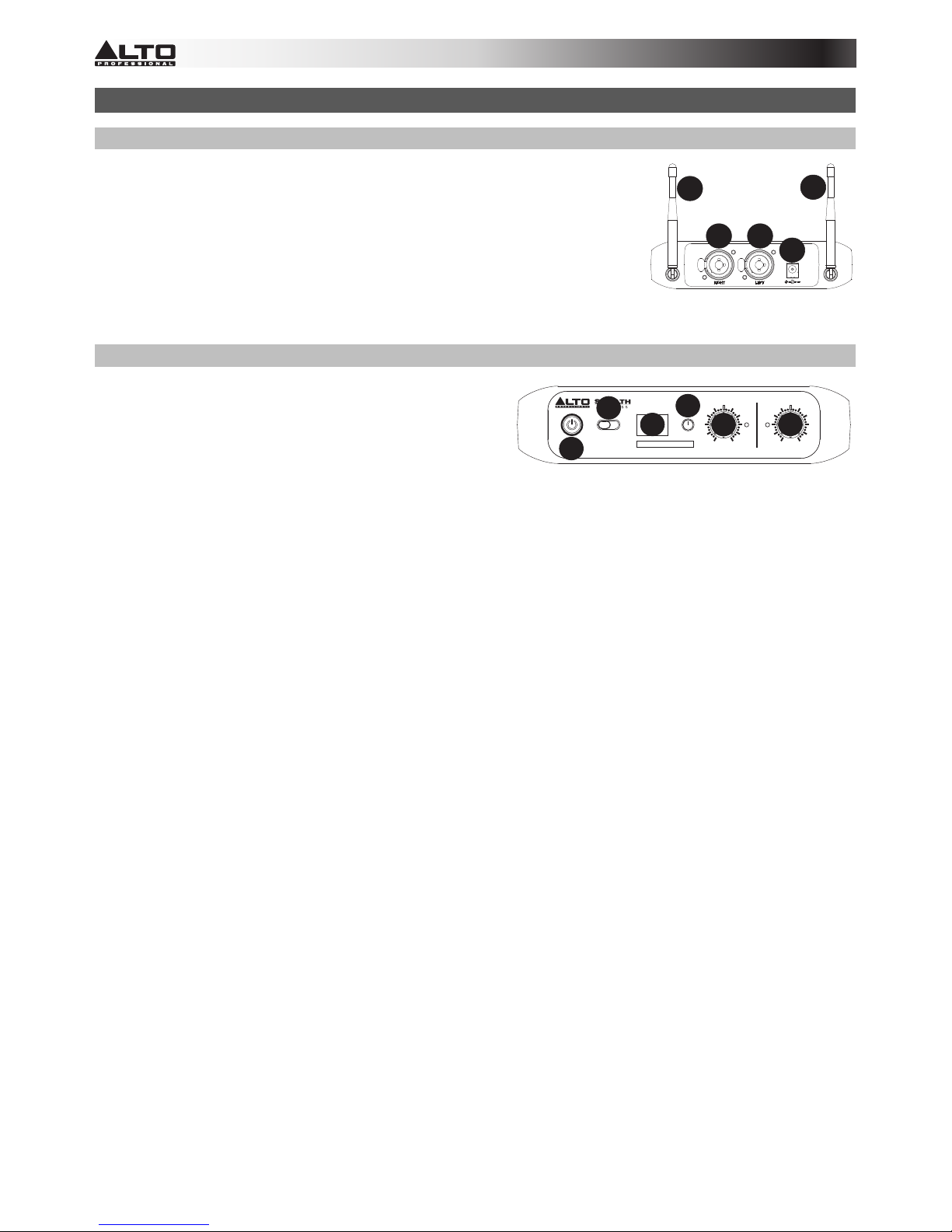

Transmitter Features
Rear Panel
1. Antennas – Place the antennas in a vertical position for best
results in transmitting the wireless signal. If the wireless signal
quality is poor, change the position of the antennas.
2. Combo Inputs – Connect balanced or unbalanced 1/4” or XLR
line-level sources here.
3. Power Connector –Connect the included 12V DC, 300 mA power
adapter here.
Front Panel
1. Power Button –Press this button to turn the
transmitter on/off.
2. Mono/Stereo Select –Adjust this switch to
change the wireless signal that is sent to the
receiver to be either mono/stereo.
3. Signal Clip Indicator –The LED will turn red when the signal is close to peaking (clipping).
Note: The LED will begin to flicker red at -4 dB before clipping and become solid red if clipping
occurs.
4. Channel Select –Adjusts the frequency band range.
•Match channels on the transmitter and receiver in order to get a signal.
•Watch the receiver’s AF indicator and RF indicator to make sure a signal is being received.
•If you receive interference, change to another channel until a clean signal comes through.
•To change the channel:
a. Press and hold the Channel Select button for approximately 1 second until the
channel number flashes.
b. While the channel number is flashing, tap the Channel Select button to cycle
through the 16 available channels. Set the transmitter and receiver(s) to the same
channel.
c. When the desired channel number is shown, wait for 3 seconds. When the channel
number stops flashing, that channel is now selected.
d. Use the Left/Right Selector switches to set which receiver receives the left and right
signals, since the left and right signals are sent on the same channel.
5. Trim – Adjusts the signal level.
POWER MONO/ STEREO
LR
MIN MAX MIN MAX
CHANNEL
1
2
3
4
55
1
1
2 2 3

5

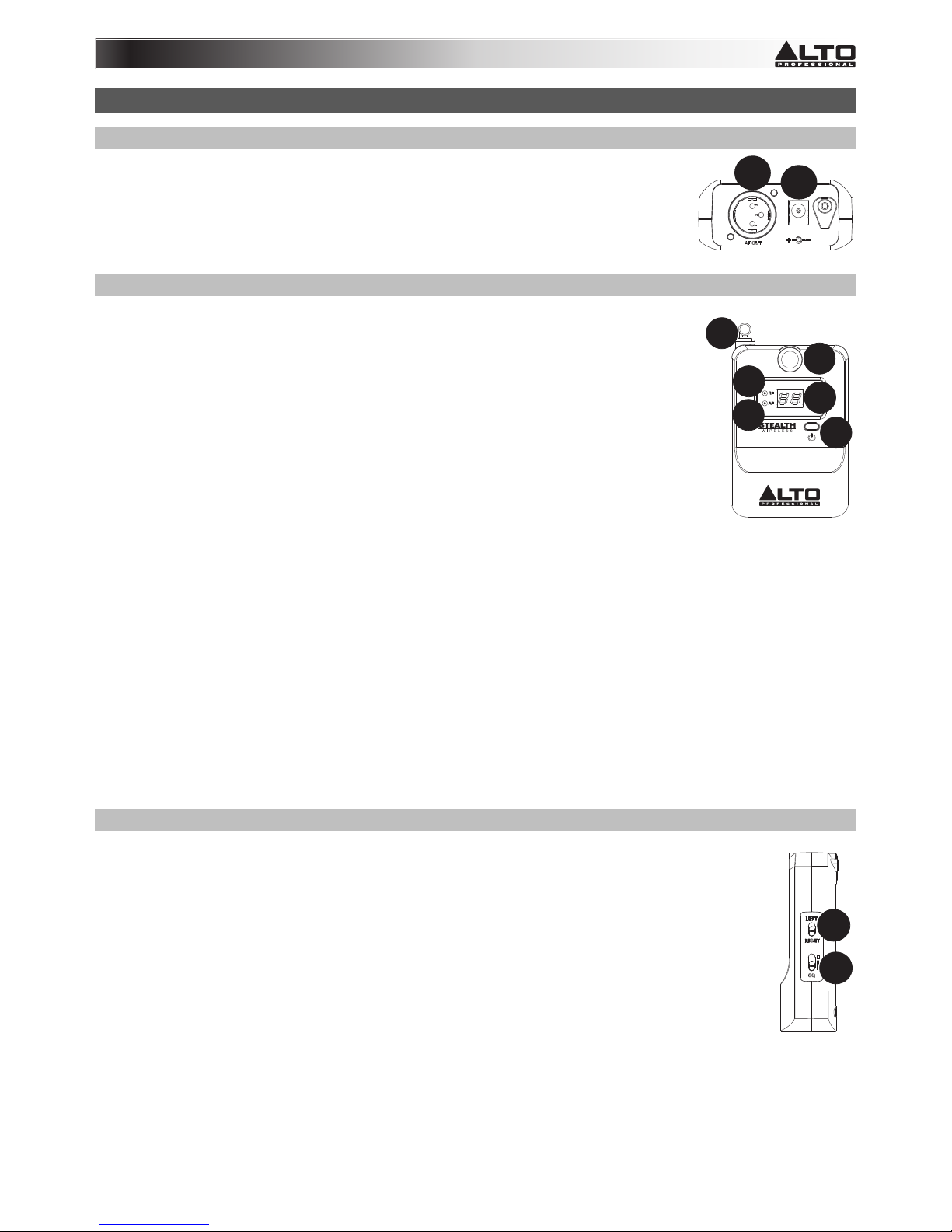

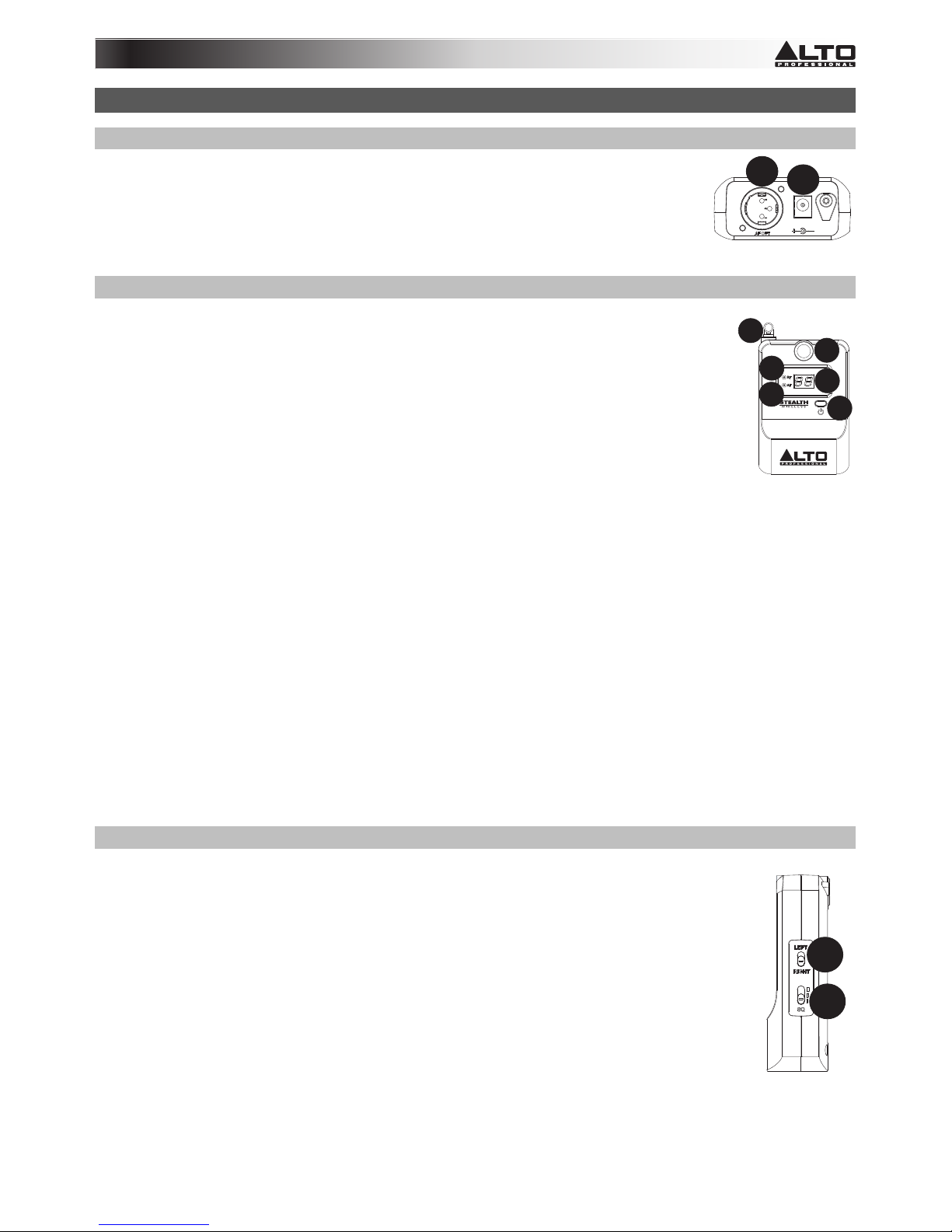

Receiver Features
Bottom Panel
1. Output –Connect this XLR output to the input of your speaker.
2. Power –Connect the included 12V DC, 300 mA power supply here.
Front Panel
1. Antenna – The wireless receiver’s 2 antennas receive the signal that is
sent from the transmitter. Place the antennas in a vertical position for the
best signal quality.
2. AF Indicator –When illuminated, this LED indicates that an audio signal is
being detected by the receiver. If this LED does not turn on, check your
power connection and channel settings and try again.
3. RF Indicator –When illuminated, this LED indicates that the receiver is
receiving a signal. If this LED does not turn on, check your power
connection and channel settings and try again.
4. Power Indicator –When illuminated, this LED indicates the unit is
powered on.
5. Channel Select – To change the channel:
a. Press and hold the Channel Select button for approximately 1 second until the channel
number flashes.
b. While the channel number is flashing, tap the Channel Select button to cycle through
the 16 available channels. Set the transmitter and receiver(s) to the same channel.
c. When the desired channel number is shown, wait for 3 seconds. When the channel
number stops flashing, that channel is now selected.
d. Use the Left/Right Selector switches to set which receiver receives the left and right
signals, since the left and right signals are sent on the same channel.
6. Power Button –Press this button to turn on the receiver.
Side Panel
1. Left/Right Selector –Selects which stereo channel the receiver receives from the
transmitter. This only applies if both receivers are being used in a stereo application.
On both receivers, set the switch to the appropriate positions that match the L/R
speaker configuration. The Trim controls are directly connected to the L/R receiver
settings.
2. Squelch – Sets a noise limit. Signals must come in above that noise limit in order to
pass through the squelch filter. There are three settings to choose from depending
on how much noise there is. Set this switch to the position that most effectively
eliminates noise while allowing the signal to come through.
1
2
34
5
6
12
1
2

6

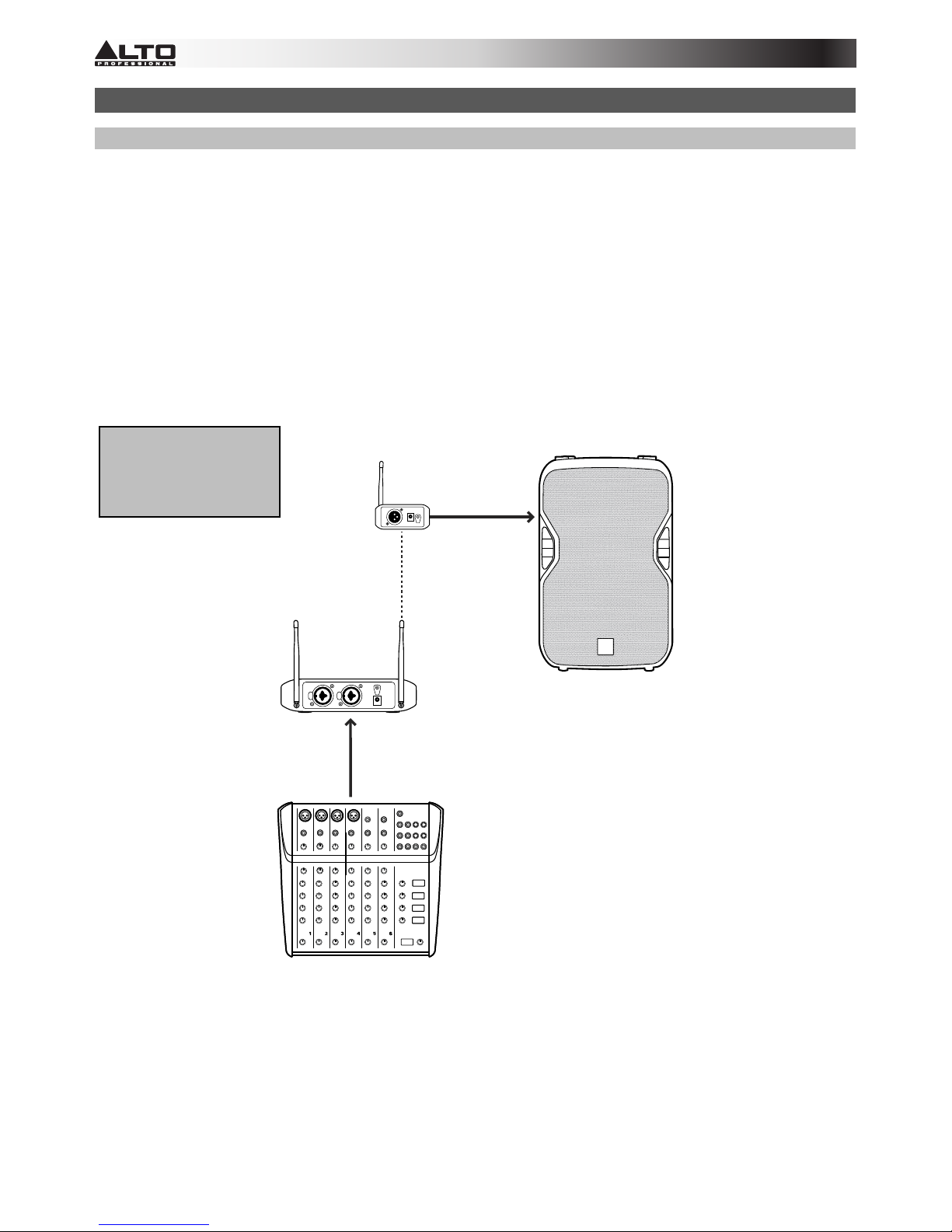

Connection Diagrams
Single Channel Setup
To send mono signals through the Stealth Wireless transmitter to a single receiver:
1. Connect your mixer’s main output to an input on the Stealth Wireless transmitter, and connect
the receiver’s output to your loudspeaker’s input. Keep all mixer volume and transmitter Trim
controls their minimum settings.
2. Power on the Stealth Wireless transmitter and receiver. Set their channels to matching numbers.
3. Adjust the transmitter and receiver antennas to a vertical position.
4. Set the transmitter to “mono” and adjust the Trim control to get a strong signal without clipping.
5. Turn on your loudspeaker, adjust the output level on your mixer, and adjust the Trim controls on
the transmitter to hear the audio signal. If you hear noise in the signal, change to a different
channel until a clean signal comes through.
Receiver
Powered
Speaker
Mixer
This diagram shows
the signal flow from a
mixer, through Stealth
Wireless, to a speaker.
Transmitter

7
Dual Channel Setup
To send stereo signals through the Stealth Wireless transmitter to two receivers:
1. Connect your mixer’s main outputs to the input channels on the Stealth Wireless transmitter, and
connect the Stealth Wireless receivers’ outputs to your loudspeaker’s inputs. Keep all mixer
volume and transmitter Trim controls at a minimum.
2. Power on the Stealth Wireless transmitter and receiver. Set their channels to matching numbers.
3. Adjust the transmitter and receiver antennas to a vertical position.
4. Set the transmitter to “stereo” and adjust the Trim controls to get a strong signal without
clipping.
5. Turn on your loudspeaker, adjust the output level of your mixer, and adjust the Trim controls on
the transmitter to hear the audio signal. If you hear noise in the signal, change to a different
channel until a clean signal comes through.
Transmitter
Receiver
Powered
Speaker Powered
Speaker
Receiver
Mixer
This diagram shows the
signal flow from a mixer,
through Stealth Wireless,
to speakers.

8

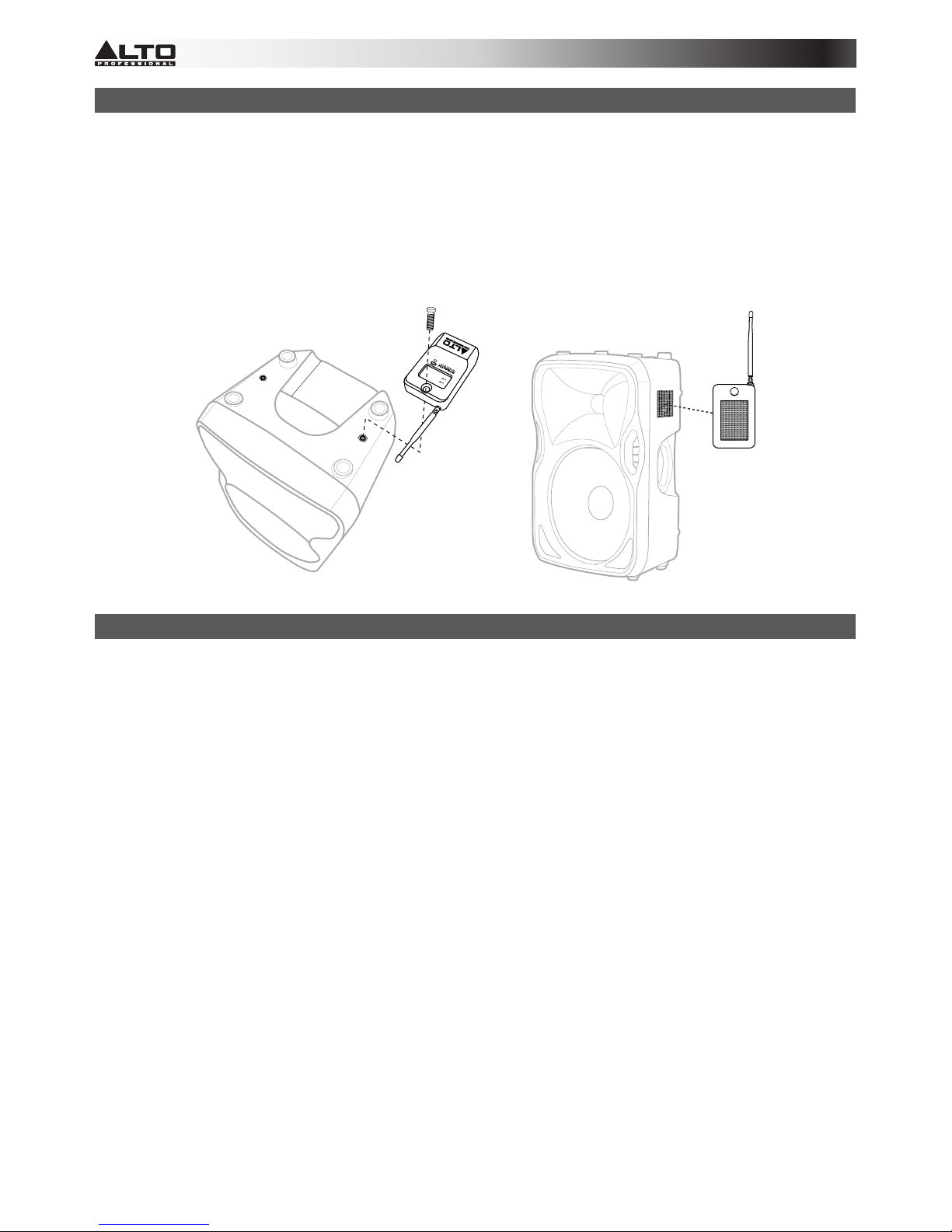

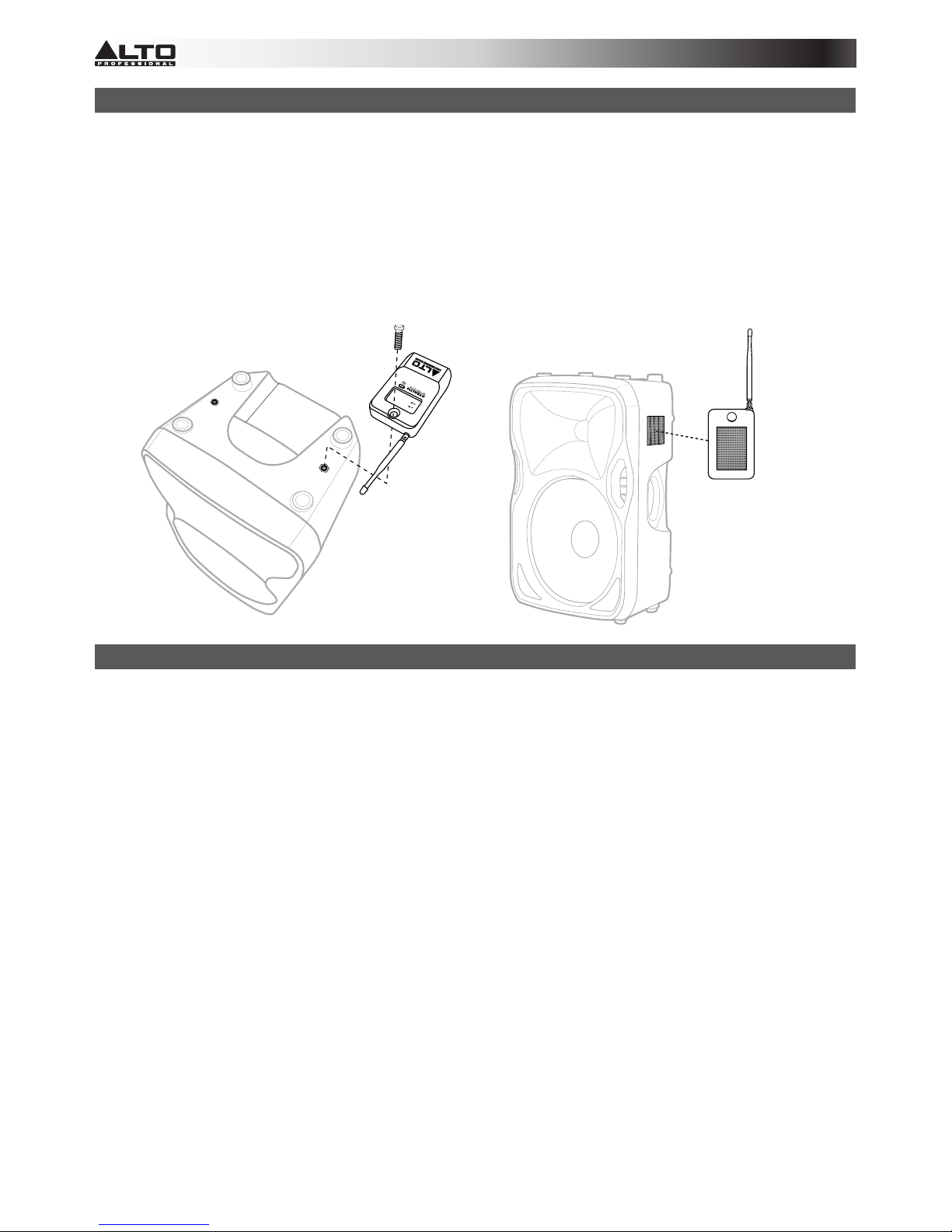

Speaker Mounting Diagram
See below for three ways to mount Stealth Wireless receivers to powered speakers:
1. M10 Screw: Use the supplied M10 screw to connect the Stealth Wireless receiver to the
powered speaker’s fly point.
2. Hook and Loop Strips: Use the Hook strip and Loop strip to mount the Stealth Wireless receiver
to any flat, stable surface.
3. Machine Screws: Caution: When using the supplied machine screws, check with a qualified
technician as improper installation can destroy internal speaker components.
Troubleshooting
No signal:
•Make sure both the transmitter and receiver are set to the same channel.
•Check the power LEDs on both the receiver and transmitter. If one of them is off, check that the
device’s power adapter is connected correctly.
•Make sure the volume controls on your mixer and speakers are turned up.
Weak signal:
•Make sure there are no objects (computers, walls, pipes, etc.) between the transmitter and
receivers.
•Change the channel on both the transmitter and receiver (to the same channel).
Poor signal quality:
•Make sure the receiver antennas do not touch each other.
•For best signal reception, provide at least 10 feet (3 meters) of separation between the
transmitter and the receiver.
•Keep any connected audio cables away from the antennas.
•Make sure no other devices are sending signals on the same frequency channel that you are
using.
•Change the channel on both the transmitter and receiver (to the same channel).
•Adjust the squelch control setting. A higher squelch setting provides better protection against
interference but may also reduce signal range. Choose a setting that most effectively mutes
interference yet allows the true signal to pass through. If poor signal quality requires a higher
squelch setting, try to eliminate the interference or switch the transmitter/receiver channel to
avoid a loss of signal range.
Mounting screw
Fly Point Hook Strip
Loop
Strip
M10 screw

9
Guía del usuario (Español)
Introducción
Gracias por comprar el sistema Stealth Wireless de Alto Professional. El Stealth Wireless es una
manera conveniente de transportar una señal de audio desde el lugar de mezcla y escucha principal
hasta sus altavoces alimentados. Compatible con cualquier altavoz activo, este sistema se puede
usar para simplificar una nueva instalación o retroinstalar un sistema de sonido existente. Bienvenido
al sonido de la libertad inalámbrica.
Características:
•Conectividad de audio inalámbrica a altavoces activos
•Reemplaza a hasta 60 m (200 pies) de cableado entre la consola y el sistema
•No compromete la calidad del audio
•Banda de UHF confiable, 16 canales seleccionables
•Silenciador de ruidos ajustable que elimina la interferencia
•Transmisor de doble canal: dos entradas combo XLR-1/4 pulg.
•Receptores monocanal: Salida XLR
•Haga crecer su sistema utilizando el Stealth Expander Pack (que se vende por separado)
Contenido de la caja
•Transmisor Stealth Wireless (1)
•Receptor Stealth Wireless (2)
•Fijación tipo Velcro (para receptores)
•Tornillos M10 (2)
•Tornillos para metal (2)
•Adaptadores de alimentación (3)
•Guía del usuario
•Manual sobre la seguridad y garantía
Soporte
Para obtener información completa sobre requisitos del sistema, compatibilidad y registro del
producto, visite el sitio web de Alto Professional: altoprofessional.com.
Para soporte adicional del producto, visite altoprofessional.com/support.
Importante
PRECAUCIÓN La exposición a niveles muy altos de ruido puede causar pérdidas auditivas
permanentes. La Administración de Seguridad y Salud Ocupacional del gobierno de EE.UU. (OSHA)
ha especificado los niveles de exposición permisibles a ciertos niveles de ruido.
Según la OSHA, la exposición a niveles de presión sonora (SPL) elevados que excedan estos límites
puede causar pérdidas auditivas. Cuando utilice equipos capaces de generar SPL elevados, use
protecciones auditivas mientras dichos equipos están en funcionamiento. La tabla siguiente define la
exposición en función de la duración.
HORAS DIARIAS SPL EJEMPLO
890 Música de bajo volumen
692 Tren
495 Tren subterráneo
397 Monitores de escritorio de alto nivel
2100 Concierto de música clásica
1.5 102 Remachadora
1105 Máquina fabril
.50 110 Aeropuerto
0.25 o menos 115 Concierto de rock

10
Características del transmisor
Panel trasero
1. Antenas – Coloque las antenas en posición vertical para
lograr los mejores resultados en la transmisión de la señal
inalámbrica. Si la calidad de la señal inalámbrica es
pobre, cambie la posición de las antenas.
2. Entradas combo – Conecte aquí las fuentes de nivel de
línea de 1/4 pulg. o XLR balanceadas o desbalanceadas.
3. Conector de alimentación –Conecte aquí el adaptador
de alimentación de 12 V CC, 300 mA incluido.
Panel frontal
1. Botón de encendido – Pulse este
botón para encender y apagar el
transmisor.
2. Selector mono/estéreo –Ajuste
este interruptor para cambiar la
señal inalámbrica que se envía al
receptor al modo mono o estéreo.
3. Indicador de recorte de señal –El LED se enciende con luz roja cuando la señal está cerca de
producir picos (recorte).
Nota: El LED comienza a parpadear en rojo a -4 dB antes del recorte y queda encendido
permanentemente si se produce el recorte.
4. Selección de Canal – Ajusta la gama de la banda de frecuencias.
•Haga coincidir los canales del transmisor y receptor a fin de obtener una señal.
•Observe el indicador de AF y de RF del receptor para asegurarse de que se reciba una
señal.
•Si recibe interferencia, cambie a otro canal hasta que obtenga una señal limpia.
•Para cambiar de canal:
a. Pulse y mantenga pulsado el botón de selección de canal durante
aproximadamente 1 segundo hasta que destelle el número de canal.
b. Mientras destella el número de canal, toque el botón de selección de canal para
recorrer los 16 canales disponibles. Ajuste el transmisor y el o los receptores al
mismo canal.
c. Cuando se muestra el número del canal deseado, espere 3 segundos. Cuando el
número de canal deja de destellar, significa que ese canal está seleccionado.
d. Use los interruptores selectores de sector izquierdo/derecho para configurar qué
receptor recibe las señales derecha e izquierda, puesto que las señales derecha e
izquierda se envían por el mismo canal.
5. Ajuste – Permite ajustar el nivel de volumen.
1
1
2 2 3
POWER MONO/ STEREO
LR
MIN MAX MIN MAX
CHANNEL
1
2
3
4
55

11
Características del receptor
Panel inferior
1. Salida –Conecte esta salida XLR a la entrada de su altavoz.
2. Conector de alimentación –Conecte aquí el adaptador de
alimentación de 12 V CC, 300 mA incluido.
Panel frontal
1. Antena – Las 2 antenas del receptor inalámbrico reciben la señal que se
envía desde el transmisor. Coloque las antenas en posición vertical para
obtener la mejor calidad de señal.
2. Indicador de AF –Cuando se enciende, este LED indica que el receptor
detecta una señal de audio. Si este LED no se enciende, compruebe la
conexión de la alimentación y los ajustes de canales e intente de nuevo.
3. Indicador de RF –Cuando se enciende, este LED indica que el receptor está
recibiendo una señal. Si este LED no se enciende, compruebe la conexión de
la alimentación y los ajustes de canales e intente de nuevo.
4. Indicador de encendido –Cuando se enciende, este LED indica que la unidad está encendida.
5. Selección de canal – Para cambiar de canal:
a. Pulse y mantenga pulsado el botón de selección de canal durante a proximadamente 1
segundo hasta que destelle el número de canal.
b. Mientras destella el número de canal, toque el botón de selección de canal para recorrer
los 16 canales disponibles. Ajuste el transmisor y el o los receptores al mismo canal.
c. Cuando se muestra el número del canal deseado, espere 3 segundos. Cuando el número
de canal deja de destellar, significa que ese canal está seleccionado.
d. Use los interruptores selectores de sector izquierdo/derecho para configurar qué receptor
recibe las señales derecha e izquierda, puesto que las señales derecha e izquierda se
envían por el mismo canal.
6. Botón de encendido – Pulse este botón para encender el receptor.
Panel lateral
1. Selector derecho/izquierdo –Selecciona el canal estéreo que el receptor recibe del
transmisor. Esto vale sólo si ambos receptores se están usando en una aplicación
estéreo. En ambos receptores, coloque el interruptor en las posiciones apropiadas
que coincidan con la configuración de altavoces izquierdo/derecho. Los controles de
ajuste están directamente conectados a los ajustes izquierdo/derecho del receptor.
2. Silenciador de ruido – Establece un límite de ruido. Las señales deben superar ese
nivel de ruido para pasar por el filtro silenciador. Hay tres ajustes para elegir en
función de la magnitud del ruido presente. Coloque este interruptor en la posición que
elimina más eficazmente el ruido permitiendo al mismo tiempo que pase la señal.
12
1
2
34
5
6
1
2

12
Diagramas de conexión
Configuración monocanal
Para enviar señales mono del transmisor Stealth Wireless a un solo receptor:
1. Conecte la salida principal de su mezclador a una entrada del transmisor Stealth Wireless y
conecte la salida del receptor a la entrada de su altavoz. Mantenga todos los controles de
volumen del mezclador y ajuste del transmisor en sus valores mínimos.
2. Encienda el transmisor y el receptor del Stealth Wireless. Ajuste sus canales a números
coincidentes.
3. Ajuste las antenas del transmisor y el receptor a una posición vertical.
4. Configure el transmisor a “mono” y ajuste el control de ajuste para obtener una señal intensa sin
recorte.
5. Encienda el altavoz, ajuste el nivel de salida de su mezclador y ajuste los controles de ajuste del
transmisor para oír la señal de audio. Si oye ruido en la señal, cambie a un canal diferente hasta
que oiga una señal limpia.
Receptor
Altavoz alimentado
Mezclador
Este diagrama
muestra el flujo de
señal desde un
mezclador, a través
del Stealth Wireless, a
un altavoz.
Transmisor

13
Configuración de doble canal
Para enviar señales estéreo del transmisor Stealth Wireless a dos receptores:
1. Conecte las salidas principales del mezclador a los canales de salida del transmisor Stealth
Wireless y conecte las salidas de los receptores Stealth Wireless a las entradas de los altavoces.
Mantenga todos los controles de volumen del mezclador y de ajuste del transmisor en sus
valores mínimos.
2. Encienda el transmisor y el receptor del Stealth Wireless. Ajuste sus canales a números
coincidentes.
3. Ajuste las antenas del transmisor y el receptor a una posición vertical.
4. Configure el transmisor a “stereo” y ajuste los controles de ajuste para obtener una señal intensa
sin recorte.
5. Encienda el altavoz, ajuste el nivel de salida de su mezclador y ajuste los controles de ajuste del
transmisor para oír la señal de audio. Si oye ruido en la señal, cambie a un canal diferente hasta
que oiga una señal limpia.
Transmisor
Receptor
Altavoz
alimentado Altavoz
alimentado
Receptor
Mezclador
Este diagrama muestra
el flujo de señal desde
un mezclador, a través
del Stealth Wireless, a
dos altavoces.

14
Diagrama de montaje de los altavoces
Consulte a continuación las tres maneras de montar receptores Stealth Wireless a altavoces
alimentados:
1. Tornillo M10: Use el tornillo M10 suministrado para conectar el receptor Stealth Wireless al
punto de conexión del altavoz alimentado.
2. Fijación tipo Velcro: Use la fijación tipo Velcro para montar el receptor Stealth Wireless a
cualquier superficie plana estable.
3. Tornillos para metal: Precaución: Cuando utilice los tornillos para metal suministrados,
consulte a un técnico calificado, puesto que la instalación incorrecta puede destruir los
componentes internos del altavoz.
Solución de problemas
No hay señal:
•Asegúrese de que tanto el transmisor como el receptor estén sintonizados al mismo canal.
•Compruebe los LED de encendido del receptor y el transmisor. Si alguno está apagado,
compruebe que el adaptador de alimentación del dispositivo esté conectado correctamente.
•Asegúrese de que los controles de volumen del mezclador y los altavoces estén subidos.
Señal débil:
•Asegúrese de que no haya ningún objeto (computadoras, paredes, cañerías, etc.) entre el
transmisor y los receptores.
•Cambie el canal en el transmisor y el receptor (al mismo canal).
Calidad de señal pobre:
•Asegúrese de que las antenas del receptor no se toquen.
•Para obtener la mejor calidad de señal, establezca una separación de por lo menos 3 metros (10
pies) entre el transmisor y el receptor.
•Mantenga los cables de audio conectados alejados de las antenas.
•Asegúrese de que no haya otros dispositivos transmitiendo señales en el mismo canal de
frecuencia que está usando.
•Cambie el canal en el transmisor y el receptor (al mismo canal).
•Ajuste el control del silenciador de ruido. Un valor de ajuste mayor del silenciador de ruido
proporciona mejor protección contra la interferencia pero puede también reducir el rango de
señal. Elija el ajuste que silencie la interferencia más eficazmente y permita a la vez que pase la
señal verdadera. Si la calidad pobre de la señal requiere un ajuste mayor del silenciador de
ruido, trate de eliminar la interferencia o cambie el canal del transmisor/receptor para evitar la
pérdida de rango de señal.
Tornillo de
Punto de
conexión Fijación tipo
V
elcro
Fijación
tipo
Velcro
Tornillo M10

15
Guide d’utilisation (Français)
Présentation
Nous vous remercions d'avoir acheté le système sans fil Stealth Wireless de Alto Professional. Stealth Wireless est
un moyen pratique d’acheminer un signal audio de la cabine de mixage à vos enceintes amplifiées. Compatible avec
toutes les enceintes actives, ce système permet de simplifier l’installation d’un nouveau système audio ou d’en
transformer un existant. Découvrez la liberté du sans fil.
Caractéristiques :
•Connectivité audio sans fil pour enceintes actives
•Remplace jusqu'à 61 m (200 pi) de câblage console à système
•Aucun compromis dans la qualité audio
•Bande UHF fiable et 16 canaux sélectionnables
•Éliminateur d’interférences réglable
•Émetteur bicanal : deux entrées combo XLR-1/4 po (XLR-6,35 mm)
•Récepteurs radio monocanal : Sortie XLR
•Possibilité d’ajouter plus d'enceintes grâce à l’ensemble Stealth Expander Pack (vendu séparément)
Contenu de la boîte
•Transmetteur sans fil Stealth (x1)
•Récepteur sans fil Stealth Wireless (x2)
•Bandes à boucles et à crochets (pour récepteurs)
•Vis M10 (x2)
•Vis à métaux (x2)
•Adaptateur secteur (x3)
•Guide d’utilisation
•Consignes de sécurité et informations concernant la garantie
Assistance technique
Pour tous les renseignements concernant la configuration système minimale requise, la compatibilité et
l’enregistrement du produit, veuillez visiter le site Internet de Alto Professional : altoprofessional.com.
Pour de l’assistance supplémentaire, veuillez visiter le site altoprofessional.com/support.
Important
MISE EN GARDE! L'exposition aux niveaux extrêmement élevés de bruit peut causer une perte d'audition
permanente. Le comité de santé et de sécurité au travail des États-Unis (OSHA) a établi des durées d'exposition
acceptables pour certains niveaux de bruit.
Selon la OSHA, une exposition à des niveaux de pression acoustique (NPA) au-dessus de ces limites peut avoir
comme conséquence une perte d'audition. Lors de l’utilisation d’équipement capable de générer des niveaux de
pression acoustique élevés, il faut prendre des mesures afin de protéger son ouïe lorsque cette unité est en fonction.
Le tableau ci-dessous définit l'exposition pour une durée donnée.
Heures par jour NPA Exemple
890 Petite salle de spectacle
692 Train
495 Rame de métro
397 Moniteurs de table à niveaux élevés
2100 Concert de musique classique
1.5 102 Riveteuse
1105 Usine de fabrication
.50 110 Aéroport
.25 ou moins 115 Concert rock

16
Caractéristiques de l'émetteur
Panneau arrière
1. Antennes – Pour une meilleure transmission du signal sans fil,
placez les antennes à la verticale. Si la qualité du signal sans
fil est faible, changez la position des antennes.
2. Entrées combo – Branchez des sources symétriques ou
asymétriques 1/4 po ou XLR à niveau ligne à ces entrées.
3. Entrée d’alimentation – Cette entrée permet de brancher
l’adaptateur secteur 12 V CC, 300 mA inclus.
Panneau avant
1. Interrupteur d’alimentation – Cette
touche permet de mettre l’émetteur
sous et hors tension.
2. Sélecteur Mono/stereo – Ce sélecteur
permet de modifier le mode de
diffusion du signal sans fil transmis au
récepteur.
3. Indicateur d’écrêtage – La DEL s'allume en rouge lorsque le signal est près du seuil d’écrêtage.
Remarque : La DEL commence à clignoter rouge à -4 dB avant l’écrêtage et demeure allumée
lorsque l'écrêtage se produit.
4. Canaux Select – Ces préréglages permettent de régler l’amplitude de la bande de fréquences.
•Syntonisez le même canal sur l'émetteur et le récepteur afin d'obtenir un signal.
•Vérifiez l’indicateur AF et l’indicateur RF du récepteur pour vous assurer qu'un signal est
reçu.
•S’il y a des interférences, changez de canal jusqu'à ce que vous obteniez un signal clair.
•Pour changer de canal :
a. Maintenez le bouton Channel Select enfoncé pendant environ 1 seconde jusqu'à ce
que le numéro de canal clignote.
b. Alors que le numéro de canal clignote, appuyez sur le bouton Channel Select afin de
parcourir les 16 canaux disponibles. Réglez l'émetteur et le ou les récepteurs sur le
même canal.
c. Lorsque le numéro de canal souhaité s'affiche, attendez 3 secondes. Lorsque le
numéro de canal s’arrête de clignoter, ce canal est maintenant sélectionné.
d. Utilisez le sélecteur Left/Right pour définir quel récepteur reçoit le signal de gauche et
lequel reçoit celui de droite, puisque les signaux de gauche et de droite sont transmis
sur le même canal.
5. Trim – Ce bouton permet d’ajuste le niveau du signal.
1
1
2 2 3
POWER MONO/ STEREO
LR
MIN MAX MIN MAX
CHANNEL
1
2
3
4
55

17
Caractéristiques du récepteur
Panneau inférieur
1. Sortie – Branchez cette sortie XLR à l’entrée de votre enceinte.
2. Entrée d’alimentation – Branchez l’adaptateur secteur 12 V CC, 300 mA
inclus à cette entrée.
Panneau avant
1. Antenne – Les 2 antennes des récepteurs sans fil reçoivent le signal transmis
par l'émetteur. Pour une meilleure transmission du signal sans fil, placez les
antennes à la verticale.
2. Indicateur AF – Lorsque cette DEL est allumée, cela indique qu'un signal
audio est détecté par le récepteur. Si ce voyant ne s'allume pas, vérifiez la
connexion d'alimentation et les paramètres du canal et essayez à nouveau.
3. Indicateur RF – Lorsque cette DEL est allumée, cela indique qu'un signal est
détecté par le récepteur. Si ce voyant ne s'allume pas, vérifiez la connexion
d'alimentation et les paramètres du canal et essayez à nouveau.
4. Indicateur d'alimentation – Lorsque cette DEL est allumée, cela indique que l'appareil est sous
tension.
5. Channel Select – Pour changer de canal :
a. Maintenez le bouton Channel Select enfoncé pendant environ 1 seconde jusqu'à ce
que le numéro de canal clignote.
b. Alors que le numéro de canal clignote, appuyez sur le bouton Channel Select afin de
parcourir les 16 canaux disponibles. Réglez l'émetteur et le ou les récepteurs sur le
même canal.
c. Lorsque le numéro de canal souhaité s'affiche, attendez 3 secondes. Lorsque le
numéro de canal s’arrête de clignoter, ce canal est maintenant sélectionné.
d. Utilisez le sélecteur Left/Right pour définir quel récepteur reçoit le signal de gauche et
lequel reçoit celui de droite, puisque les signaux de gauche et de droite sont transmis
sur le même canal.
6. Interrupteur d’alimentation – Appuyez cette touche afin de mettre le récepteur sous tension.
Panneau latéral
1. Sélecteur Left/Right – Ce sélecteur permet de sélectionner par lequel des canaux
stéréo le récepteur reçoit le signal de l'émetteur. Cela s'applique uniquement
lorsque les deux récepteurs sont utilisés dans une application stéréo. Sur les deux
récepteurs, réglez le sélecteur sur la position appropriée qui correspondent à la
configuration des enceintes G/D. Les commandes Trim sont directement reliées
aux paramètres des récepteurs G/D.
2. Sélecteur Squelch – Ce sélecteur permet de régler le seuil de bruit. Les signaux
doivent être au-dessus de cette limite de bruit afin d’être filtré par l’éliminateur de
bruit. Il y a trois paramètres possibles selon la quantité de bruit à filtrer. Placez ce
sélecteur sur la position qui élimine le plus efficacement le bruit tout en permettant
de recevoir le signal.
12
1
2
34
5
6
1
2

18
Schémas de connexion
Installation monocanal
Pour transmettre des signaux mono par l'intermédiaire de l'émetteur Stealth Wireless vers un
récepteur unique :
1. Raccordez la sortie principale de votre console de mixage sur une des entrées de l'émetteur
Stealth Wireless et raccordez la sortie du récepteur à l'entrée de l'enceinte. Réglez les niveaux
du volume de la console de mixage et des commandes Trim de l’émetteur au minimum.
2. Allumez l'émetteur et le récepteur Stealth Wireless. Syntonisez-les sur le même canal.
3. Positionnez les antennes de l’émetteur et du récepteur à la verticale.
4. Réglez l'émetteur en « mono » puis réglez la commande Trim afin d’obtenir un signal puissant
sans écrêtage.
5. Allumez l’enceinte, réglez le niveau de sortie de la console de mixage et réglez les commandes
Trim sur l'émetteur pour entendre le signal audio. Si vous entendez du bruit dans le signal,
passer à un canal différent jusqu'à ce que le signal soit clair.
Récepteur
Enceinte amplifiée
Ce schéma montre le flux
du signal d’une console de
mixage vers une enceinte
par le biais du système
Stealth.
Émetteur
Mixer

19
Installation bicanal
Pour transmettre des signaux stéréo par l'intermédiaire de l'émetteur Stealth Wireless vers deux
récepteurs :
1. Raccordez les sorties principales de votre console de mixage aux entrées de l'émetteur Stealth
Wireless et raccordez les sorties des récepteurs aux entrées de l'enceinte. Réglez les niveaux du
volume de la console de mixage et des commandes Trim de l’émetteur au minimum.
2. Allumez l'émetteur et les récepteurs Stealth Wireless. Syntonisez-les sur le même canal.
3. Ajustez les antennes de l’émetteur et des récepteurs à la verticale.
4. Réglez l'émetteur en « stéréo » et réglez les commandes Trim afin d’obtenir un signal puissant
sans écrêtage.
5. Allumez l’enceinte, réglez le niveau de sortie de la console de mixage et réglez les commandes
Trim sur l'émetteur pour entendre le signal audio. Si vous entendez du bruit dans le signal,
passer à un canal différent jusqu'à ce que le signal soit clair.
Émetteur
Récepteur
Enceinte
amplifiée Enceinte
amplifiée
Récepteur
Mixer
Ce schéma montre le flux du
signal d’une console de
mixage vers des enceintes par
le biais du système Stealth
Wireless.

20
Schéma de montage des récepteurs
Il y a trois façons d'installer les récepteurs Stealth Wireless sur des enceintes amplifiées :
1. Vis M10 : Utilisez les vis M10 fournies pour fixer le récepteur Stealth Wireless au point de
suspension de l'enceinte amplifiée.
2. Bandes à boucles et à crochets : Utilisez les bandes à boucles et à crochets pour monter le
récepteur Stealth Wireless sur toute surface plate et stable.
3. Vis à métaux : Mise en garde : Pour l’utilisation des vis à métaux fournies, veuillez consulter un
technicien qualifié avant afin de ne pas endommager les composants internes de l’enceinte.
Guide de dépannage
Aucun signal :
•Assurez-vous que l'émetteur et le récepteur sont réglés sur le même canal.
•Vérifiez les DEL d’alimentation des récepteurs et de l'émetteur. Si l'une d’elles est éteinte,
vérifiez que l'adaptateur secteur de l'appareil est branché correctement.
•Assurez-vous que les commandes de volume de la console de mixage et des enceintes ne
soient pas à zéro.
Signal faible :
•Assurez-vous qu'aucun objet (ordinateurs, murs, tuyaux, etc.) ne se trouve entre l'émetteur et les
récepteurs.
•Changez le canal de l'émetteur et des récepteurs (au même canal).
Mauvaise qualité du signal :
•Assurez-vous que les antennes des récepteurs ne se touchent pas.
•Pour une meilleure réception, assurez-vous qu’il y a au moins 10 pieds (3 mètres) entre
l'émetteur et le récepteur.
•Assurez-vous que tous les câbles audio branché ne soient pas près des antennes.
•Assurez-vous qu’il n’y a pas d’autres appareils qui transmettent sur le même canal de fréquence.
•Changez le canal de l'émetteur et des récepteurs (au même canal).
•Ajustez le réglage de l’éliminateur de bruit (squelch). Un réglage plus élevé offre une meilleure
protection contre les interférences, mais peut également réduire la portée du signal. Sélectionnez
un réglage qui élimine le plus efficacement le bruit tout en permettant de recevoir le signal. Si la
qualité du signal nécessite un réglage squelch plus élevé, essayez d'éliminer l'interférence ou de
changer le canal de l'émetteur/récepteur afin d’éviter une perte d'amplitude du signal.
Mounting screw
Point de suspension
Bande à
crochets
Bande à
boucles
Vis M10
