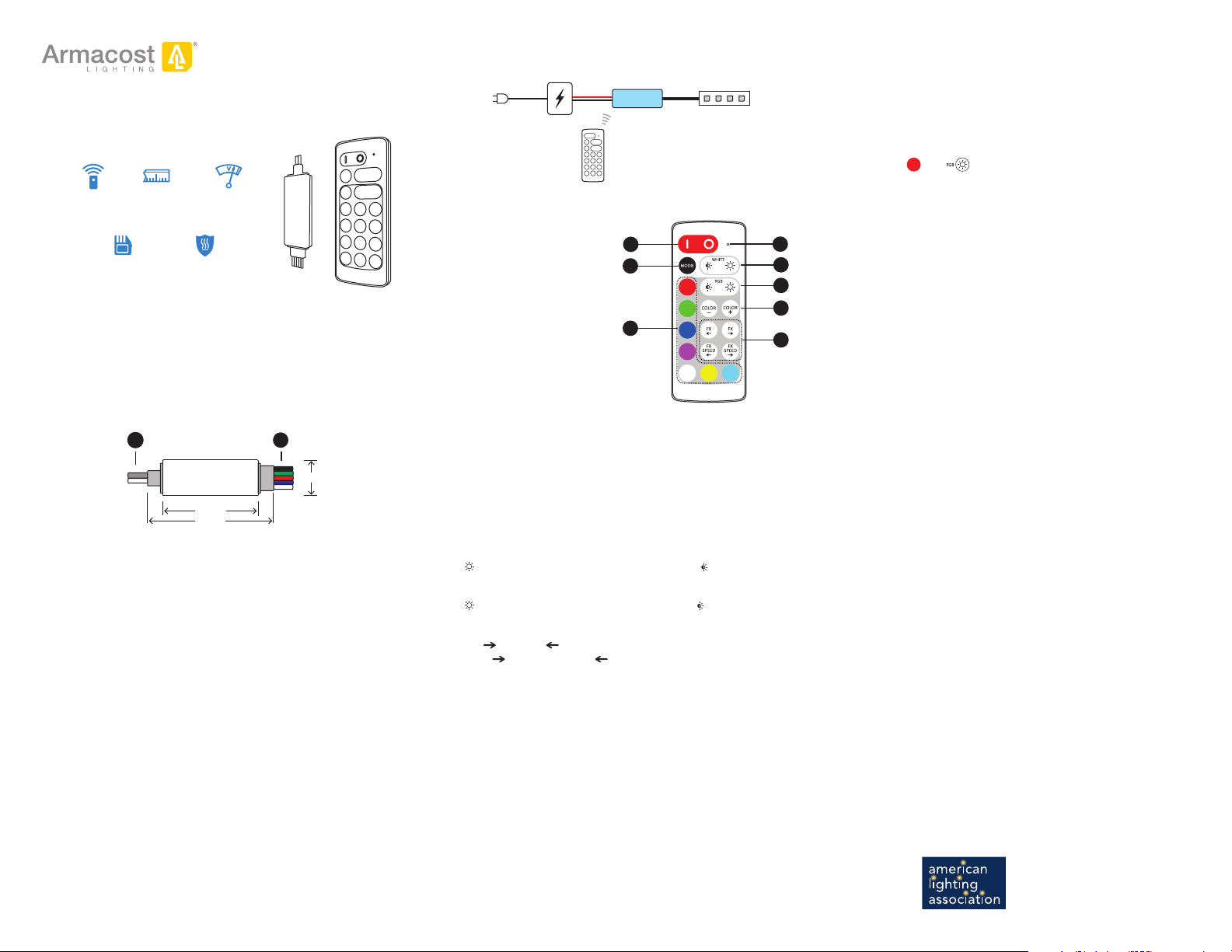

Armacost Lighting 723422 User manual

Slimline RGB+W Color LED Controller
With RF Remote Control
Model # 723422
Introduction
This LED controller is designed to drive constant voltage RGB+White
LED products such as LED tape light or LED fixtures in a voltage
range of 5–24 volts DC. The receiver works with the RF wireless
remote control, which allows the user to choose between multiple
colors, adjust the LED brightness, and select dynamic effects.
Receiver & wiring
38mm
15mm
50mm
12
1. Input – from power supply
The controller input and output voltage range is 5–24 volts DC.
Make sure the LED lighting voltage is within this range and
below the rated wattage of the power supply. Connect input
wires from the power supply to the controller as indicated by
the polarity markings on the controller (+ to + and – to –).
2. Output – to LED lighting
Observe polarity indicated on the controller when connecting to
LED lighting (+ to +, G to G, R to R, B to B, and W to W).
Make sure the voltage of the LED lighting is the same as the power
supply and the maximum load doesn’t exceed that of the controller.
CAUTION: Shorting of output cables could cause permanent damage
to controller. Make sure cables are well insulated from each other.
3. Wiring diagram
Connect the power supply to the controller input and the controller
output to the LED lighting. The output voltage of the power supply
must be the same as the voltage of the LED lighting. Make sure all
power cables are conected securely and insulated before powering on.
Remote
Control
LED
Controller
5–24V DC
Output
Power Supply
5–24V DC 5–24V DC
100/230V
AC Power
LED
Lighting
Remote Control
4. On / Off
Press the “|” key to turn on
controller or the “0” key to turn
off. The controller will remember
the controller state when powered
off, and will return to that state
when powered back on.
5. Mode selection
Press this key to switch between
RGB, white, and RGB+white
mode. If the RGB mode is
selected, the white channel
will be disabled, and if the white mode is selected, RGB channel
will be disabled. In RGB+White mode all channels are enabled.
6. Select static RGB color
Press the “COLOR+” and “COLOR–” keys to scroll through the preset
library of colors.
7. Shortcut color keys
Press to select preset colors.
8. White brightness control
Press to increase white LED brightness and press to decrease it.
9. RGB brightness control
Press to increase RGB LED brightness and press to decrease it.
10. Dynamic effect
Press “FX ” and “FX ” to select the dynamic effect mode and
“FX SPEED ” and “FX SPEED ” to adjust the effect speed.
11. Remote indicator
When pressing keys, the indicator blinks if the remote
is working properly. If the indicator flashes slowly when
pressing keys, battery power is low and it needs to
be replaced. Replace with a CR2032 battery.
Remote control operation
12. Using the remote control
Pull out plastic battery insulation tab before use. The RF wireless remote
will work through walls and doors. Do not install in a metal enclosure.
13. Pairing with a new remote control
The remote control and receiver are already paired,
but up to 5 remotes can be paired to one receiver.
To pair a new remote:
1. Disconnect power to receiver and wait
five seconds.
2. Reconnect power and wait ten seconds.
3. Press the and keys simultaneously for about three
seconds until the remote indicator flashes quickly.
14. De-pairing remotes
To de-pair a remote control, pair the remote you wish to continue using
with the controller and any other paired remotes will be de-paired.
Overheat protection
If the controller overheats, it will automatically shut down until
the temperature drops to a safe range. If this occurs, check
to make sure the output current is below the rated level.
Specifications
Output mode................................................... PWM constant voltage
Working voltage ................................................................ 5–24V DC
Rated output current.................................................. 4x2A (8A max)
Static colors................................................................................30
White brightness levels.................................................................10
Color brightness levels ...................................................................5
Dynamic effects...........................................................................42
Dynamic speed levels...................................................................10
Color preset keys ...........................................................................7
PWM frequency .......................................................................1KHz
PWM physical grade........................................................ 4000 steps
Overheat protection..................................................................... Yes
Remote frequency.......................................................... 433.92MHz
Remote control range ................................. >49 ft./15m in open areas
Controller dimensions ....................................1.97 X 0.59 X 0.28 in./
...............................................................................50 X 15 X 7mm
Remote dimensions .....................................3.41 X 1.42 X 0.329 in./
.........................................................................86.5 X 36 X 7.5mm
Customer support
Email: [email protected]
Phone: [phone]
Monday–Friday, 9 a.m.–5 p.m., ET
Warranty
1-year limited warranty. This product is for dry location use only.
Improper installation, improper powering, abuse, or failure to use this
device for its intended purpose will void warranty. Proof of purchase is
required for all returns. Questions? Email [email protected].
Overheat
Protection
Memory
Function
Ultra
Compact
Wide Voltage
Range
Wireless
Remote
5
7
411
8
6
10
9
armacostlighting.com
© 2020 Armacost Lighting.
All rights reserved.
200601

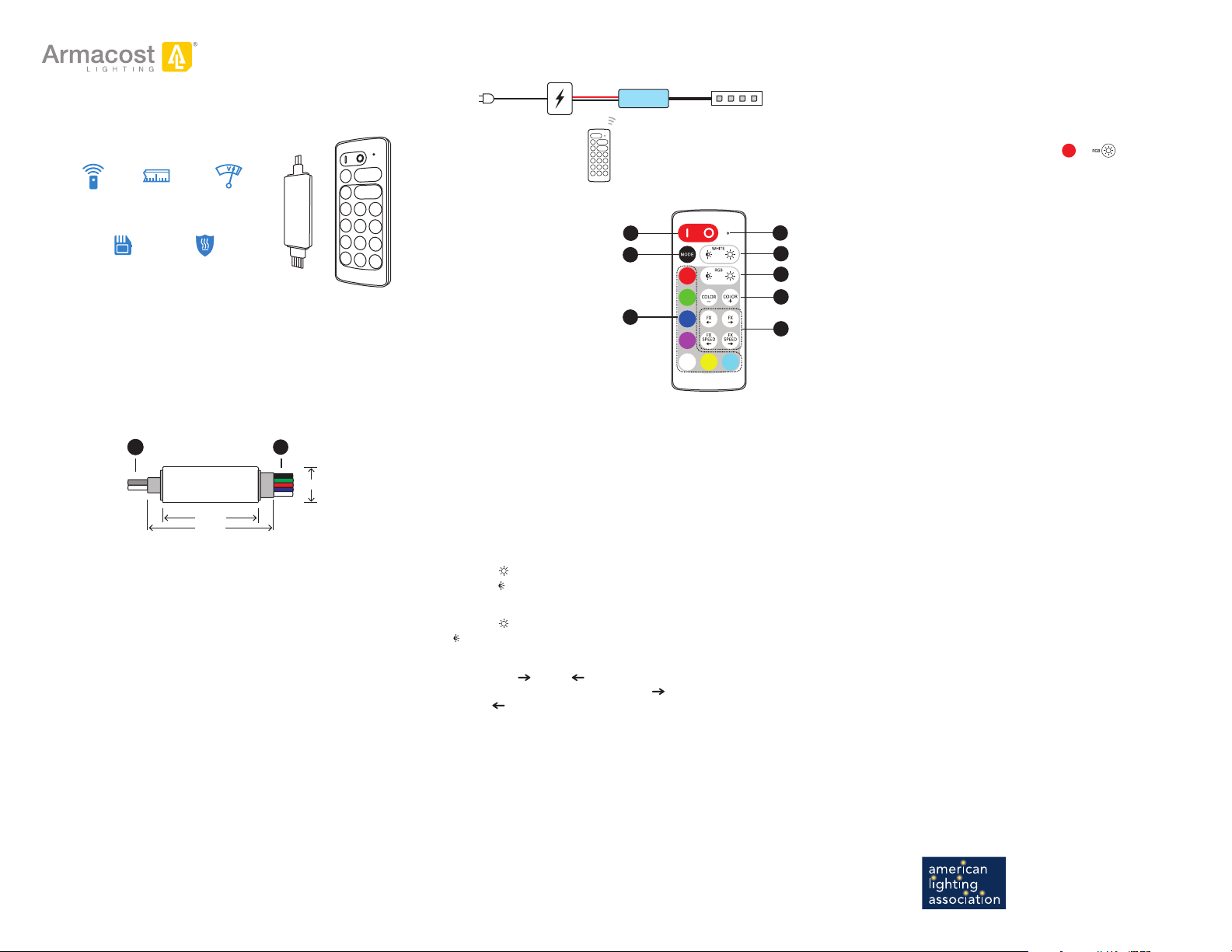

Slimline RVB+B Contrôleur de couleurs LED
Avec télécommande RF
Modèle # 723422
Introduction
Ce contrôleur de LED est conçu pour piloter des produits LED
RVB+blanc à tension constante, tels que les rubans lumineux LED
ou les luminaires LED, dans une plage de tension de 5 à 24 volts CC.
Le récepteur fonctionne avec la télécommande sans fil RF, qui
permet à l’utilisateur de choisir entre plusieurs couleurs, de régler
la luminosité des LED et de sélectionner des effets dynamiques.
Récepteur et câblage
38mm
15mm
50mm
12
1. Entrée - de l’alimentation électrique
La plage de tension d’entrée et de sortie du contrôleur est
de 5-24 volts CC. Assurez-vous que la tension de l’éclairage
à LED est comprise dans cette plage et inférieure à la
puissance nominale de l’alimentation. Connectez les fils
d’entrée de l’alimentation au contrôleur comme indiqué par
les marques de polarité sur le contrôleur (+ à + et - à -).
2. Sortie - vers l’éclairage LED
Respectez la polarité indiquée sur le contrôleur lors de la connexion
à l’éclairage LED (+ à +, G à G, R à R, B à B, et W à W).
Assurez-vous que la tension de l’éclairage LED est la même que celle
de l’alimentation électrique et que la charge maximale ne dépasse pas
celle du contrôleur.
ATTENTION : Le court-circuitage des câbles de sortie peut causer des
dommages permanents au contrôleur. Assurez-vous que les câbles sont
bien isolés les uns des autres.
3. Schéma de câblage
Connectez l’alimentation électrique à l’entrée du contrôleur et
la sortie du contrôleur à l’éclairage LED. La tension de sortie
de l’alimentation doit être la même que celle de l’éclairage
LED. Assurez-vous que tous les câbles d’alimentation sont
bien connectés et isolés avant de les mettre sous tension.
Contrôleur
de LED
Alimentation
en sortie
5–24V CC
5–24V CC 5–24V CC
Alimentation
100/230V AC
Eclairage
LED
Remote
Control
Télécommande
4. Marche / Arrêt
Appuyez sur la touche “|” pour
allumer le contrôleur ou sur
la touche “0” pour l’éteindre.
Le contrôleur se souviendra de
l’état du contrôleur lorsqu’il est
éteint, et reviendra à cet état
lorsqu’il sera remis sous tension.
5. Sélection du mode
Appuyez sur cette touche pour
basculer entre les modes RVB,
blanc et RVB+blanc. Si le mode
RVB est sélectionné, le canal blanc sera désactivé, et si le mode blanc
est sélectionné, le canal RVB sera désactivé. En mode RVB+blanc,
tous les canaux sont activés.
6. Sélectionnez une couleur RVB statique
Appuyez sur les touches “COLOR+” et “COLOR–” pour faire défiler la
bibliothèque de couleurs prédéfinies.
7. Raccourcis des touches de couleur
Appuyez pour sélectionner les couleurs prédéfinies.
8. Contrôle de la luminosité du blanc
Appuyez sur pour augmenter la luminosité de la LED blanche et
appuyez sur pour la diminuer.
9. Contrôle de la luminosité RVB
Appuyez sur pour augmenter la luminosité des LED RVB et appuyez
sur pour la diminuer.
10. Effet dynamique
Appuyez sur “FX ” et “FX ” pour sélectionner le
mode d’effet dynamique et sur “FX SPEED ” et
“FX SPEED ” pour régler la vitesse de l’effet.
11. Indicateur de la télécommande
Lorsque vous appuyez sur les touches, le voyant clignote si la
télécommande fonctionne correctement. Si le voyant clignote
lentement lorsque vous appuyez sur les touches, la pile est faible
et doit être remplacée. Remplacez-la par une pile CR2032.
Fonctionnement de la télécommande
12. Utilisation de la télécommande
Retirez la languette plastique d’isolation de la pile avant de
l’utiliser. La télécommande sans fil RF fonctionne à travers les
murs et les portes. Ne l’installez pas dans un boîtier métallique.
13. Appairage avec une nouvelle télécommande
La télécommande et le récepteur sont déjà appairés, mais il est
possible d’appairer jusqu’à cinq télécommandes à un récepteur.
Pour appairer une nouvelle télécommande :
1. Débranchez l’alimentation du récepteur et attendez cinq secondes.
2. Rebranchez l’alimentation et attendez dix secondes.
3. Appuyez simultanément sur les touches et
pendant environ trois secondes jusqu’à ce que le
voyant de la télécommande clignote rapidement.
14. Désappairage des télécommandes
Pour désappairer une télécommande, appairez la télécommande
que vous souhaitez continuer à utiliser avec le contrôleur et toutes
les autres télécommandes appairées seront désappairées.
Protection contre la surchauffe
Si le contrôleur surchauffe, il s’arrête automatiquement jusqu’à ce que
la température redescende dans une plage sûre. Si cela se produit,
vérifiez que le courant de sortie est inférieur au niveau nominal.
Spécifications
Mode de sortie ..............................................Tension constante PWM
Tension de fonctionnement................................................ 5–24V CC
Courant de sortie nominal..................................... 4x2A+4A (8A max)
Couleurs statiques .......................................................................30
Niveaux de luminosité du blanc ................................................... 10
Niveaux de luminosité des couleurs................................................ 5
Effets dynamiques ...................................................................... 42
Niveaux de vitesse dynamiques .....................................................10
Touches de présélection des couleurs ..............................................7
Fréquence PWM ......................................................................1KHz
Grade physique PWM ......................................................... 4000 pas
Protection contre la surchauffe .................................................... Oui
Fréquence de télécommande .......................................... 433.92MHz
Portée de la télécommande ................ >49 pieds/15m en zone ouverte
Dimensions du contrôleur..........................1,97 X 0,59 X 0,28 pouce/
...............................................................................50 X 15 X 7mm
Dimensions de la télécommande ..............3,41 X 1,42 X 0,329 pouce/
.........................................................................86,5 X 36 X 7,5mm
Service client
E-mail : [email protected]
Téléphone : 410-354-6000, du lundi au vendredi, de 9 h à 17 h, HE
Garantie
Garantie limitée d’un an. Ce produit est destiné à être utilisé dans un endroit
sec uniquement. Une installation inadéquate, une alimentation inadéquate,
un usage abusif ou un manquement à l’utilisation prévue de cet appareil
annulent la garantie. Une preuve d’achat est requise pour tout retour. Vous
avez des questions ? Envoyez un courriel à [email protected].
Protection contre
la surchauffe
Fonction
mémoire
Ultra
Compact
Large gamme
de tension
Télécommande
sans fil
5
7
411
8
6
10
9
armacostlighting.com
© 2020 Armacost Lighting.
Tous droits réservés.
201001
