Arrow Storage Products EG1216AB User manual

Gloves must be worn
at all times to reduce
risk of injury!
Owner’s Manual
& Assembly Guide
732440222
BUILDING DIMENSIONS
* See Inside for Detailed Safety Information.
Size rounded off to the nearest foot For proper base construction see page 13
†
Nominal Size
12’ x 16’
EN,FR,SP,GE-01MN
Model No.
EG1216AB
†
Base
Size
Exterior Dimensions
(Roof Edge to Roof Edge)
Width Depth Height
Interior Dimensions
(Wall to Wall)
Width Depth Height
Door
Opening
Width Height
Approx.
Size
Storage
Area
12’ x 16’ 188Sq. Ft. 1358Cu. Ft. 146 7/8” 192 11/16” 101 5/8” 142 3/8” 190 3/8” 100 3/8” 88” 69 3/4”
3,7m x 4,9m 17,5m2 38,4m3373,1 cm 489,5 cm 258,1 cm 361,6 cm 483,5 cm 254,9 cm 223,5 cm 177,2 cm
†
EG1216AN
EG1216BG EG1216CG
Steel ShedSteel Shed
ShelterLogic.com
/
product-registration
Register • Enregistrer • Regístrate
arrowsheds.com
Visit our website for compatible accessories
145 1/8” x 193 1/8”
368,6 cm x 490,5 cm

FR,SP,GE-02MN
DIMENSIONS DU COFFRE
* Voir les informations de sécurité détaillées à l’intérieur.
Toujours porter des
gants pour réduire le
risque de blessure !
attention
bords coupants
Manuel de l’utilisateur et
guide d’assemblage
DIMENSIONES DE LA UNIDAD
* Consulte en el interior para obtener la seguridad de información detallada.
Se deben usar guantes
en todo momento para
reducir el riesgo de
lesiones.
precaución
bordes fi losos
Manual del propietario
e instrucciones de ensamblaje
Las medidas están redondeadas en pies
†
Dimension arrondie au pied le plus proche
†
Taille de
la base
Tamaño
básico
2
Dimensions extérieures
(de bordure de toit à bordure de toit)
Largeur Profondeur Hauteur
Dimensions intérieures
(de paroi à paroi)
Largeur Profondeur Hauteur
Ouverture
de porte
Largeur Hauteur
Taille
approx.
Zone
d’entreposage
12’ x 16’ 188Sq. Ft. 1358Cu. Ft. 146 7/8” 192 11/16” 101 5/8” 142 3/8” 190 3/8” 100 3/8” 88” 69 3/4”
3,7m x 4,9m 17,5m2 38,4m3373,1 cm 489,5 cm 258,1 cm 361,6 cm 483,5 cm 254,9 cm 223,5 cm 177,2 cm
†
Dimensiones exteriores
(borde a borde del techo)
Ancho Profundidad Altura
Dimensiones interiores
(pared a pared)
Ancho Profundidad Altura
Abertura de
la puerta
Ancho Altura
Tamaño
aproximado
Área de
almacenaje
12’ x 16’ 188Sq. Ft. 1358Cu. Ft. 146 7/8” 192 11/16” 101 5/8” 142 3/8” 190 3/8” 100 3/8” 88” 69 3/4”
3,7m x 4,9m 17,5m2 38,4m3373,1 cm 489,5 cm 258,1 cm 361,6 cm 483,5 cm 254,9 cm 223,5 cm 177,2 cm
†
Außenabmessungen
(Dachkante zu Dachkante)
Breite Tiefe Höhe
Innenabmessungen
(Wand zu Wand)
Breite Tiefe Höhe
Türöff nung
Breite Höhe
Ungefähre
Größe Lagerfl äche
12’ x 16’ 188Sq. Ft. 1358Cu. Ft. 146 7/8” 192 11/16” 101 5/8” 142 3/8” 190 3/8” 100 3/8” 88” 69 3/4”
3,7m x 4,9m 17,5m2 38,4m3373,1 cm 489,5 cm 258,1 cm 361,6 cm 483,5 cm 254,9 cm 223,5 cm 177,2 cm
†
Pflege- &
Montageanleitung
Zur Verringerung der
Verletzungsgefahr
müssen stets Handschuhe
getragen werden!
Vorsicht
scharfe Kanten
Bodenabmessungen
ABMESSUNGEN Angaben auf ganze Fuß gerundet
†
* Detaillierte Sicherheitsinformationen im Inneren.
arrowsheds.com
Visitez notre site Web pour des accessoires compatibles
arrowsheds.com
Para accesorios compatibles, visite nuestro sitio web
arrowsheds.com
Besuchen Sie unsere Webseite für kompatibles Zubehör
145 1/8” x 193 1/8”
368,6 cm x 490,5 cm
145 1/8” x 193 1/8”
368,6 cm x 490,5 cm
145 1/8” x 193 1/8”
368,6 cm x 490,5 cm

3
• Keep children and pets away from the worksite during construction and until the building is completely assembled. This will
help avoid distractions and any accidents which may occur.
EN,FR,SP,GE-04HN
• Care must be taken when handling various pieces of your building since many contain sharp edges.
CAUTION /
• Faire preuve de précaution pour manipuler les diff érentes pièces de l’abri car elles présentent de nombreux bords coupants.
ATTENTION / PRECAUCIONES/
• Tenga cuidado al manipular las diferentes piezas de la estructura ya que pueden tener bordes fi losos.
• Do NOT attempt to assemble your building before double checking that you have all the parts indicated in the parts lists.
Any building left partially assembled may be seriously damaged by even light winds.
• Ne PAS tenter d’assembler l’abri avant d’avoir vérifi é la présence de toutes les pièces fi gurant dans la liste des pièces. Tout
abri laissé partiellement assemblé peut être gravement endommagé par des vents même légers.
• NO trate de montar la estructura antes de verifi car que tenga todas las piezas indicadas en la lista de piezas. Cualquier
estructura sin terminar puede ser dañada seriamente incluso por vientos ligeros.
• Do NOT attempt to assemble your building on a windy day. The large panels can catch the wind like a “sail”, making
construction diffi cult and unsafe.
• Ne PAS tenter d’assembler l’abri en présence de vent. Les grands panneaux peuvent se comporter comme une voile et
« battre » au vent, rendant la construction diffi cile et dangereuse.
• NO trate de montar la estructura en un día ventoso. Los paneles grandes pueden atrapar el viento como una “vela”, lo que
hace que sean llevados por el viento, lo que, a su vez, hace que la construcción sea difícil e insegura.
• Tenir les enfants et les animaux domestiques à l’écart du chantier durant la construction et jusqu’à ce que l’abri soit
complètement assemblé. Cela évite les distractions et les accidents potentiels.
• No permita entrar a niños ni animales domésticos en el lugar de trabajo durante la construcción y hasta que la estructura
esté completamente montada. Esto ayudará a evitar distracciones y cualquier accidente que pueda producirse.
Your building MUST be anchored to prevent wind damage.
La estructura DEBE estar anclada para evitar daños por vientos.
• NEVER concentrate your weight on the roof of the building.
• NE JAMAIS concentrer son propre poids sur le toit de l’abri.
• NUNCA concentre su peso en el techo de la estructura.
• Before assembling any parts, your base should be constructed and an anchoring system should be ready to use.
• Avant de commencer à assembler des pièces, la base doit avoir été construite et le système d’ancrage doit être prêt à
l’emploi.
• Antes de montar cualquier pieza, debe estar construida la base y preparado el sistema de anclaje.
VORSICHT
• Verschiedene Teile Ihres Schuppens müssen vorsichtig gehandhabt werden, denn viele haben scharfe Kanten.
• Versuchen Sie NICHT, Ihren Schuppen an einem windigen Tag aufzustellen. Die großen, fl ächigen Bauteile könnten wie ein
Segel vom Wind erfasst und herumgeschleudert werden, was die Aufstellarbeiten erschwert und gefährlich macht.
• Versuchen Sie NICHT, Ihren Schuppen zu montieren, bevor Sie sich nochmals vergewissert haben, dass Sie alle in der
Teileliste. Ein nur teilweise montiert zurückgelassener Schuppen kann bereits durch leichten Wind schwer beschädigt werden.
• Halten Sie Kinder und Haustiere während der Montage und bis der Schuppen vollständig aufgestellt ist vom Aufstellplatz
fern. Dies hilft, Ablenkungen und damit einhergehende Unfälle zu verhindern.
• Belasten Sie das Dach des Schuppens NIEMALS punktuell mit Ihrem Gewicht.
L’abri doit IMPÉRATIVEMENT être ancré pour éviter les dommages par le vent.
Watch the Weather Closely
Suivre la météo avec attention
Observe el clima atentamente
• Das Fundament sollte vor dem Zusammenbau der Teile gebaut und das Verankerungssystem nutzungsbereit sein.
• hr Schuppen MUSS verankert werden, um Schäden durch Wind zu verhindern.

4
EN,FR,SP,GE-05HN
• The best location is a level area with good drainage.
ASSEMBLY / ASSEMBLAGE / ENSAMBLAR /
• Le meilleur emplacement sera une surface de niveau à bon drainage.
• El mejor lugar es un área nivelada con buen drenaje.
• Allow enough space outside the building to be able to access the roof with a ladder.
• Use Teamwork: Two or more people are required to assemble your building.
• Travailler en équipe: Deux personnes ou plus sont nécessaires pour assembler l’abri.
• Trabaje en equipo: Se necesitan dos o más personas para ensamblar su cobertizo.
• Laissez suffi samment d’espace à l’extérieur du bâtiment pour être en mesure d’accéder à la toiture avec une échelle.
• Deje sufi ciente espacio afuera del edifi cio para poder tener acceso al techo con una escalera.
CARE & MAINTENANCE / SOINS ET ENTRETIEN / PROTECCIÓN Y CONSERVACIÓN/
• DO NOT use power washing to clean your shed.
• NE PAS utiliser de jet sous haute pression pour nettoyer l’abri.
• NO utilice hidrolavadora para limpiar el cobertizo.
• Combustibles and corrosives must be stored in air tight containers designed for chemical and/or combustible storage.
Corrosive chemicals such as fertilizers, pesticides and herbicides should be cleaned off the interior and exterior surfaces
immediately. Rust caused by chemical damage is not covered by the warranty.
• Les matières combustibles et corrosives doivent être entreposées dans des contenants étanches à l’air conçus pour
l’entreposage de produits chimique et/ou combustibles. Les produits chimiques corrosifs tels que les engrais, pesticides et
herbicides doivent immédiatement être nettoyés des surfaces intérieures et extérieures. La rouille causée par des produits
chimiques n’est pas couverte par la garantie.
• Los combustibles y productos corrosivos deben guardarse en contenedores herméticos diseñados para almacenamiento
de químicos o combustibles. Se deben limpiar inmediatamente los químicos corrosivos, como fertilizantes, pesticidas y
herbicidas, de las superfi cies interiores y exteriores. El óxido causado por daños químicos no está cubierto por la garantía.
Rust protection precautions / Des mesures de protection contre la rouille /
Las precauciones de protección contra el óxido/
• Avoid nicking or scraping the coating surface, inside and out.
• Éviter d’entailler ou de rayer le revêtement de surface, à l’intérieur comme à l’extérieur.
• Evite dañar o raspar la capa protectora, por dentro y por fuera.
• Keep roof, base perimeter and door free of debris.
• Nettoyer le toit, le pourtour de la base et les rails de porte de tous débris.
• Mantenga el techo, el perímetro de la base y los rieles de la puerta sin desechos.
• Touch up scrapes or nicks and any area of visible rust as soon as possible.
• Retoucher les entailles et égratignures et toute surface de rouille visible dès que possible.
• Retoque las raspaduras o las muescas y cualquier área de todo óxido visible lo más pronto posible.
MONTAGE
• Der bestmögliche Bauplatz ist eben mit einer guten Drainage.
• Es muβ auβerdem genügend Platz auβehalb des Gerätehauses vorgesehen
werden, damit die Blechschrauben von auβen aus verschraubt werden können.
• Arbeiten Sie im Team: Mindestens zwei Personen werden für die Montage des Gerätehauses benötigt.
PFLEGE & INSTANDHALTUNG
• Reinigen Sie Ihren Schuppen NICHT mit dem Hochdruckreiniger.
• Brennbare und ätzende Stoff e müssen in luftdichten Behältern gelagert werden, die zur Lagerung von Chemikalien und/oder Brennstoff en
vorgesehen sind. Ätzende Chemikalien wie z. B. Dünger, Insektenvernichter und Unkrautvernichter sollten sofort von den Innen-
und Außenfl ächen abgewischt werden. Durch die Lagerung von Chemikalien entstandener Rost wird nicht von der Gewährleistung
abgedeckt.
Rostschutzmaßnahmen
• Vermeiden Sie es, die Oberfl ächenbeschichtung an der Innen- und Außenseite zu beschädigen oder zu verkratzen.
• Halten Sie das Dach, den Bodenbereich und die Türführungen stets frei von Verunreinigungen.
• Bessern Sie Kratzer oder Beschädigungen und alle Bereiche mit sichtbarem Rost so schnell wie möglich aus.

5

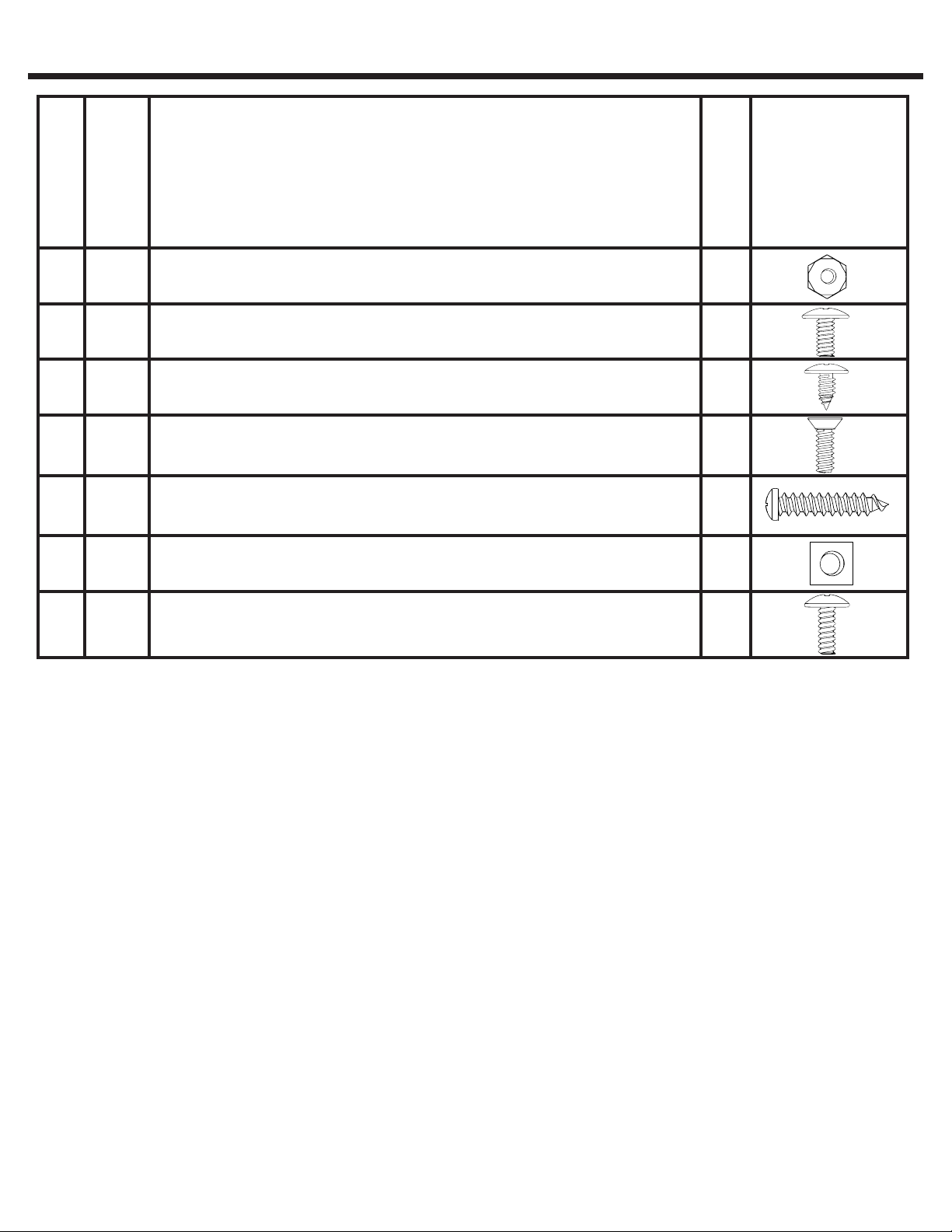

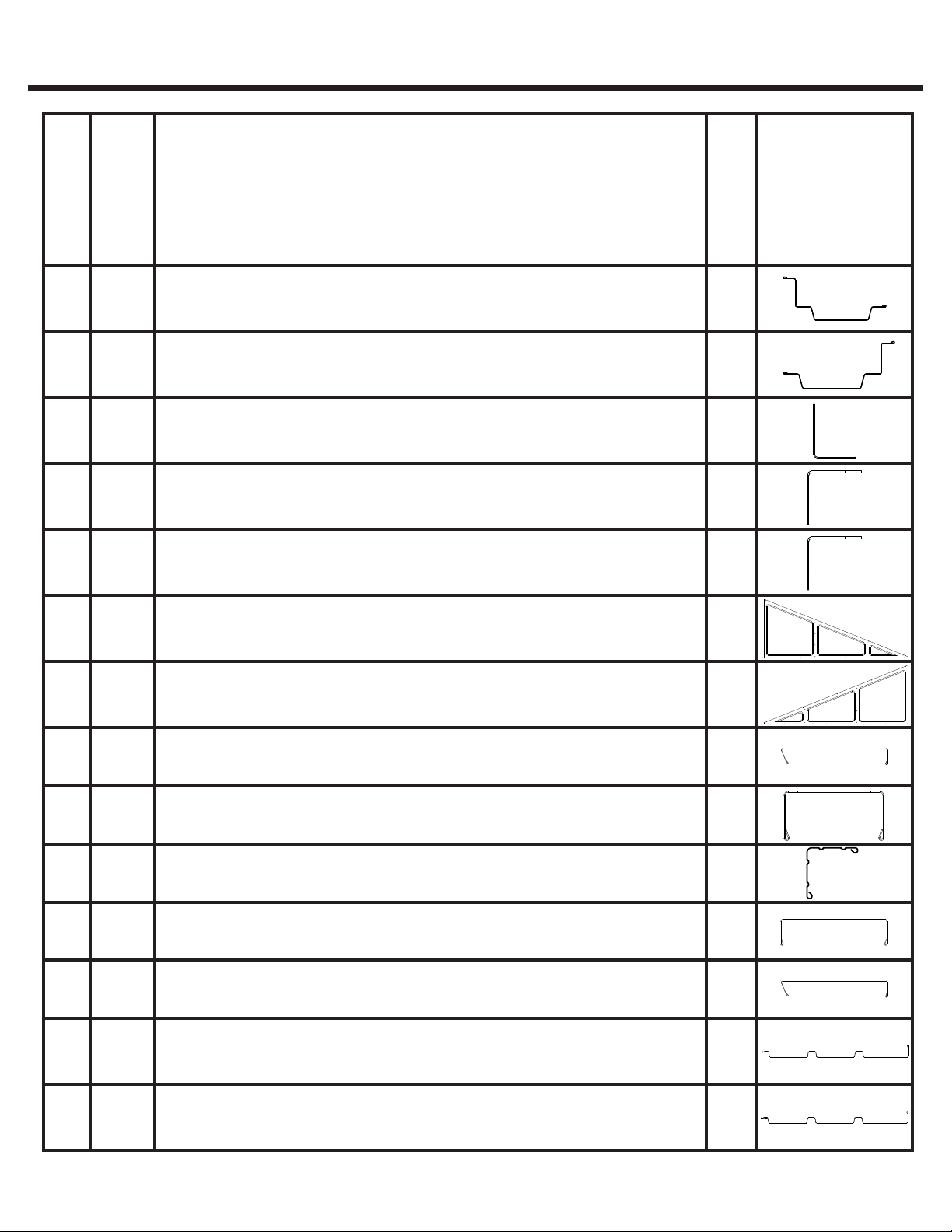

HARDWARE LIST EN,FR,SP,GE-05MN
LISTE DE LA VISSERIE
LISTA DE PIEZAS
165103 503
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
265923 479
365004 628
KLEINTEILELISTE
Lfd.
Nr. Art.-Nr. Menge
Vor-handen
Bezeichnung
466783 24
566692 4
The fasteners used in each step are shown actual size at the top of each page. If you are unsure which
fastener to use, hold it up to the picture and use the one that matches.
Les éléments de visserie utilisés à chaque étape sont représentés en taille réelle en haut de chaque page. En
cas de doute sur le type de visserie à utiliser, les placer sur l’image et utiliser celui qui correspond.
Los tornillos y pernos que se utilizan en cada paso se muestran en el tamaño real en la parte superior
de cada página. Si no está seguro de qué tornillo o perno de usar, compárelo con la imagen y use el que
coincida con ella.
Die in den jeweiligen Schritten verwendeten Verbindungselemente werden am oberen Seitenrand jeweils
in tatsächlicher Größe gezeigt. Falls Sie unsicher sind, welches Verbindungselement Sie verwenden
sollen, dann halten Sie es vor das Bild und verwenden Sie dasjenige, das passt.
665106 Square Nut (#10-32) / Écrou carré (10-32) / Tuerca cuadrada (N.º 10-32)
/ Vierkantmutter (#10-32) 8
765943 Small Bolt (#10-32 x 7/16) / Petit boulon (10-32 x 7/16) / Perno pequeño
(N.º 10-32 x 7/16) / Kleine Maschinenschraube (#10-32 x 7/16) (10 mm) 8
Hex Nut (#8-32) / Écrou hexagonal (8-32) / Tuerca hexagonal (N.º 8-32)
/ Sechskantmutter (#8-32)
Small Bolt (#8-32 x 3/8) (10 mm) / Petit boulon (8-32 x 3/8) (10 mm) / Perno
pequeño (N.º 8-32 x 3/8) (10 mm) / Kleine Maschinenschraube (#8-32 x 3/8)
(10 mm)
Small Screw (#8AB x 5/16) (8 mm) / Petite vis (8AB x 5/16) (8 mm) / Tornillo
pequeño (N.º 8AB x 5/16) (8 mm) / Kleine Blechschraube(#8AB x 5/16) (8 mm)
Flathead Bolt (#8-32 x 1/2) (13 mm) / Boulon à tête plate (#8-32 X 1/2) (13
mm) / Perno de cabeza chata (N.º 8-32 x 1/2) (13 mm) / Senkkopf-Maschinen-
schraube (#8-32 x 1/2) (13 mm)
Tapping Screw (#10ABx1) (25 mm) / Vis autotaraudeuse (#10ABx1) (25 mm)
/ Tornillo autorroscante (N.° 10AB x 1) (25 mm) / Lange Blechschraube
(#10ABx1) (25 mm)

6
HARDWARE LIST EN,FR,SP,GE-06MN
LISTE DE LA VISSERIE
LISTA DE PIEZAS
17 67293 Weather Stripping / Ruban de calfeutrage / Burlete / Dichtungsband 1
18 30028 Nameplate / Plaque signalétique / Placa de identifi cación / Typenschild 1
15 30001 Left Handle / Poignée droite / Manija izquierda / Linker Griff 1
830000 Locking Handle Right / Poignée verrouillable droite / Manija de bloqueo
derecha / Verriegelungsgriff rechts 1
930040 Hinge / Charnière / Bisagra / Scharnier 4
10 60H Corner Cap / Coin bouchon / Tapa de esquina / Dachleisten-
Abschlusskappe 4
11 66646 Washer Sheet / Plaque de rondelles / Plancha de arandelas / Unterlegs-
cheiben 16
12 30026 Peak Cap / Embout de faîte / Tope del caballete / Firstkappe 2
13 66808 Latch Spring / Verrou à ressort / Resorte de aldaba inferior / Schnapprie-
gel unten 1
14 66684 Latch Spring / Verrou à ressort / Resorte de aldaba superior / Schnap-
priegel oben 1
KLEINTEILELISTE
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
Lfd.
Nr. Art.-Nr. Menge Vor-handen
Bezeichnung
16 66098 4
Plastic Spacer / Entretoise en plastique / Espaciador de plástico /
Distanzstück aus Plastik
19 6228 Track Support / Support de rail / Soporte del riel / Stützwinkel 10
20 11137 Mounting Plate / Plaque de montage / Placa de montaje / Montageplatte 2

6
7
22 11705 Ramp / Seuil / Rampa / Türschwelle 2
23 11340 Rear Corner Panel / Panneau de coin arrière / Panel esquinero
trasero / Eckblech hinten 2
24 11391 Front Corner Panel / Panneau d’angle avant / Panel de la
delantero esquina / Eckblech vorne 2
25 11342 Side Corner Panel / Panneau de mur latéral / Panel esquinero
lateral / Eckblech Seiten 4
26 11343 Wall Panel / Panneau de mur / Panel de la pared / Wandblech 19
28 11691 Wall Channel / Longeron de mur / Canaleta de la pared / Wand
verstrebung 2
21 11696 8
EN,FR,SP,GE-07MN
PARTS LIST LISTE DES PIÈCES
ARTÍCULOS DE FERRETERÍA
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
Lfd.
Nr. Art.-Nr. Menge Vor-handen
Bezeichnung
TEILELISTE
27 11392 Wall Panel / Panneau de mur / Panel de la pared / Wandblech 2
Floor Frame / Cadre de plancher / Tirante del entramado del piso
/ Bodenrahmen
29 11694 Wall Channel / Longeron de mur / Canaleta de la pared / Wand
verstrebung 2
30 11692 2
Wall Channel Front / Canal mur avant / Canal frontal de pared /
Vorderseite Kanalwand
31 11690 Side Wall Angle /
Cornière de mur latéral / Ángulo de la pared
lateral / Seitenwandwinkel 4
32 11697 Rear Wall Angle / Cornière arrière / Ángulo de la pared trasera /
Rückwandwinkel 2
33 11698 Lintel / Linteau / Dintel / Sturz 1
34 11699 End Lintel / Linteau d’extrémité / Final del dintel / Ende des
Türsturzes 2

6
8
42 11701 Roof Beam / Poutre de toit / Viga del techo / Dachträger 20
47 11703 Right Roof Panel / Panneau de toit droit / Panel del techo derecho
/ Dachblech rechts 2
48 80311 Left Roof Panel / Panneau de toit gauche / Panel del techo
izquierdo / Dachblech links 2
37 6380 Gable Brace /
Renfort de pignon / Abrazadera del gablete / Gie-
belverstärkung 8
40 7942 Right Gable / Pignon droit / Gablete derecho / Giebel rechts 2
41 7943 Left Gable / Pignon gauche / Gablete izquierdo / Giebel links 2
38 6381 8
43 11702 Gable Strut / Contrefi che de pignon / Refuerzo del alero / Giebels-
trebe 2
EN,FR,SP,GE-08MN
36 80351 Door Jamb Left / Jambage de porte gauche / Jamba de la puerta
izquierda / Türpfosten links 1
PARTS LIST LISTE DES PIÈCES
ARTÍCULOS DE FERRETERÍA TEILELISTE
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
Lfd.
Nr. Art.-Nr. Menge Vor-handen
Bezeichnung
Gable Brace /
Renfort de pignon / Abrazadera del gablete / Gie-
belverstärkung
35 11870 Door Jamb Right / Jambage de porte droit / Jamba de la puerta
derecha / Türpfosten rechts 1
39 6382 2
Gable Brace / Renfort de pignon / Abrazadera del gablete / Gie-
belverstärkung
45 11771 1
46 11772 2
44 9204 Roof Beam Brace / Contrefi che de poutre de toit / Abrazadera de
la viga del techo / Dachträger verstärkung 2
Door Header / Linteau de porte / Cabecera de la puerta / Türkopf
Right Door Column / Montant de porte droit / Soporte de la puerta
derecho / Türsäule rechts

9
EN,FR,SP,GE-09MN
60 11707 Horizontal Door Channel / Canal d’ouverture horizontale de la
porte / Canal de puerta horizontal / Horizontale Türschiene 4
61 11709 Diagonal Door Brace / Renfort diagonal de porte / Abrazadera
diagonal de la puerta / Diagonale Türversteifung 4
62 11708 Door Handle Brace / Renfort de poignée de porte / Abrazadera de
la manija de la puerta gablete / Türgriff versteifung 2
59 11706 Vertical Door Channel / Canal d’ouverture verticale de la porte /
Canal de puerta vertical / Vertikale Türschiene 4
58 11373 Door Edge / Bord de porte / Borde de la puerta / Türkante 2
PARTS LIST LISTE DES PIÈCES
ARTÍCULOS DE FERRETERÍA TEILELISTE
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
Lfd.
Nr. Art.-Nr. Menge Vor-handen
Bezeichnung
50 11390 Ridge Cap /
Faîtage / Tope del caballete / Firstabdeckung 1
56 11710 Door Panel / Panneau porte / Panel puerta / Tür 2
55 11371 Door Panel Hinge Side / Coté charnière du panneau de porte /
Panel de puerta lateral de bisagra / Türverkleidung Bandseite 1
51 11452 Ridge Cap /
Faîtage / Tope del caballete / Firstabdeckung 4
52 11399 Ridge Cap /
Faîtage / Tope del caballete / Firstabdeckung 1
49 11704 Roof Panel / Panneau de toit / Panel del techo / Dachblech 14
53 11352 Roof Trim / Garniture de toit / Contramarco del techo / Dachab-
schlussleiste 2
54 11453 Roof Trim / Garniture de toit / Contramarco del techo / Dachab-
schlussleiste 2
57 11711 Door Panel / Panneau porte / Panel puerta / Tür 2
63 11712 Door Trim / Garniture de porte / Moldura de la puerta / Türverkle-
idung 2

10
EN,FR,SP,GE-10MN
64 11379 Astragal / Astragale de porte / Astrágalo de puerta / Türfugenprofi l 1
PARTS LIST LISTE DES PIÈCES
ARTÍCULOS DE FERRETERÍA
65 80229 1
Door Panel Hinge Side / Coté charnière du panneau de porte /
Panel de puerta lateral de bisagra / Türverkleidung Bandseite
TEILELISTE
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
Lfd.
Nr. Art.-Nr. Menge Vor-handen
Bezeichnung
66 69835 Edge Trim(Green) / Garniture de bordure (verte) / Contramarco
del gablete de (verde) / Kantenschutz (Grün) 4
67 11449 1
Wall Channel Extension / Extension de rainure murale / Exten-
sión del canal de pared / Wandkanalverlängerung
68 4
69 11448 2
Floor Frame Extension / Extension de cadre de plancher / Exten-
sión del marco de piso / Bodenrahmenverlängerung
70 11389 Roof Trim / Garniture de toit / Contramarco del techo / Dachab-
schlussleiste 4
71 11450 Side Wall Angle /
Cornière de mur latéral / Ángulo de la pared
lateral / Seitenwandwinkel 2
72 11451 10
Roof Beam Extension / Extension de poutre de toiture / Exten-
sión de viga para el techo / Dachträgerverlängerung
11700 Wall Channel / Longeron de mur / Canaleta de la pared / Wand
verstrebung
73 80353 Left Door Column / Montant de porte gauche / Soporte de la
puerta izquierdo / Türsäule links 1

6
11
EN,FR,SP,GE-11MN

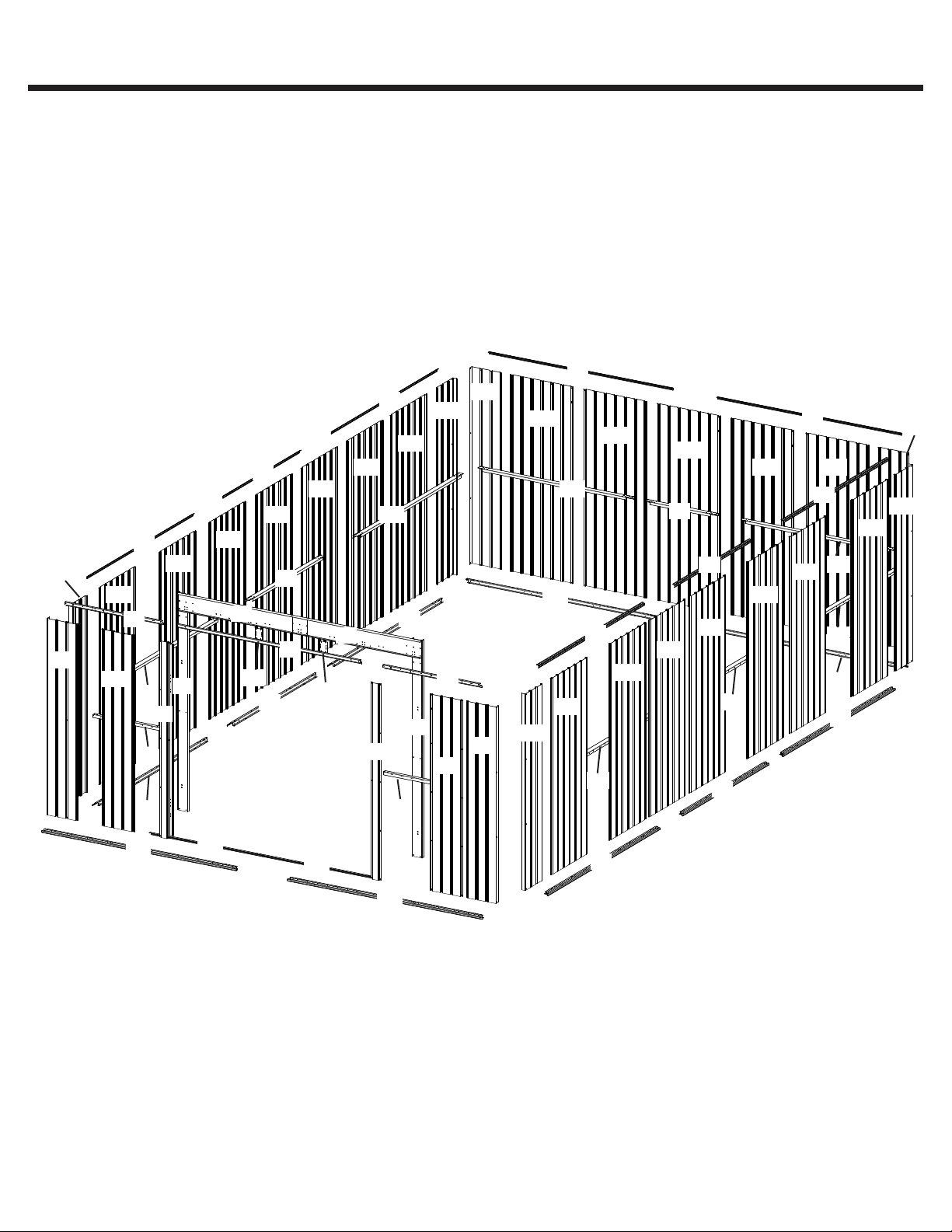

ASSEMBLY BY KEY NO. PIÈCES PAR N° DE REPÈRE
MONTAJE POR N.º DE REFERENCIA
21
21
MONTAGE NACH LFD. NR.
22
22
23
30
21
21
23
24
24
25
25
25
25
26
26
26
26
26
26
26
26
26
26
26
26
26 26 26 26 26
27
27
68
28
28
68
29
29
68
31
31
31
31
32
32
33
34
34
35
36
45
73
46
46
20
20
67
21
21
21
21
69
69
71
71
26
26
68
30

6
12
EN,FR,SP,GE-12MN

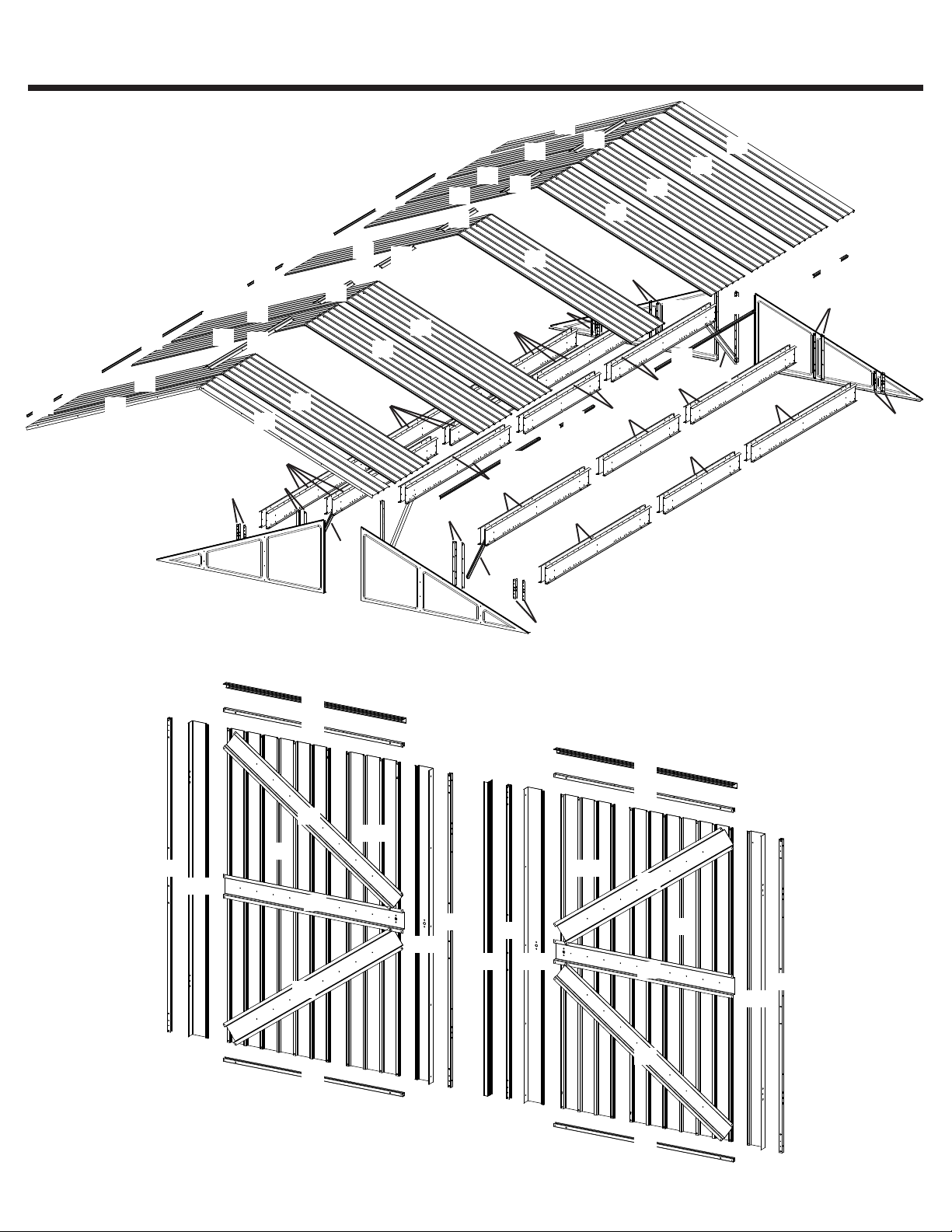

ASSEMBLY BY KEY NO. PIÈCES PAR N° DE REPÈRE
MONTAJE POR N.º DE REFERENCIA MONTAGE NACH LFD. NR.
59
38
59
59
59
60
60
60
60
62
62
61
61
61
61
56
56
65
57
57
58
58
63
63
55
64
37
37
37
37
38
38
38
39
39
40
40
41
41
42
72
42
42
72
42
42
72
42
43
43
44
47
47 48
48
49
49
49
49
49
49
49
49
49
49
49 49
50
51
51
51
52
53
53
54
54
70
70
66 66
66
66
44
49
49
51
70
70

6
13
EN,FR-13MN

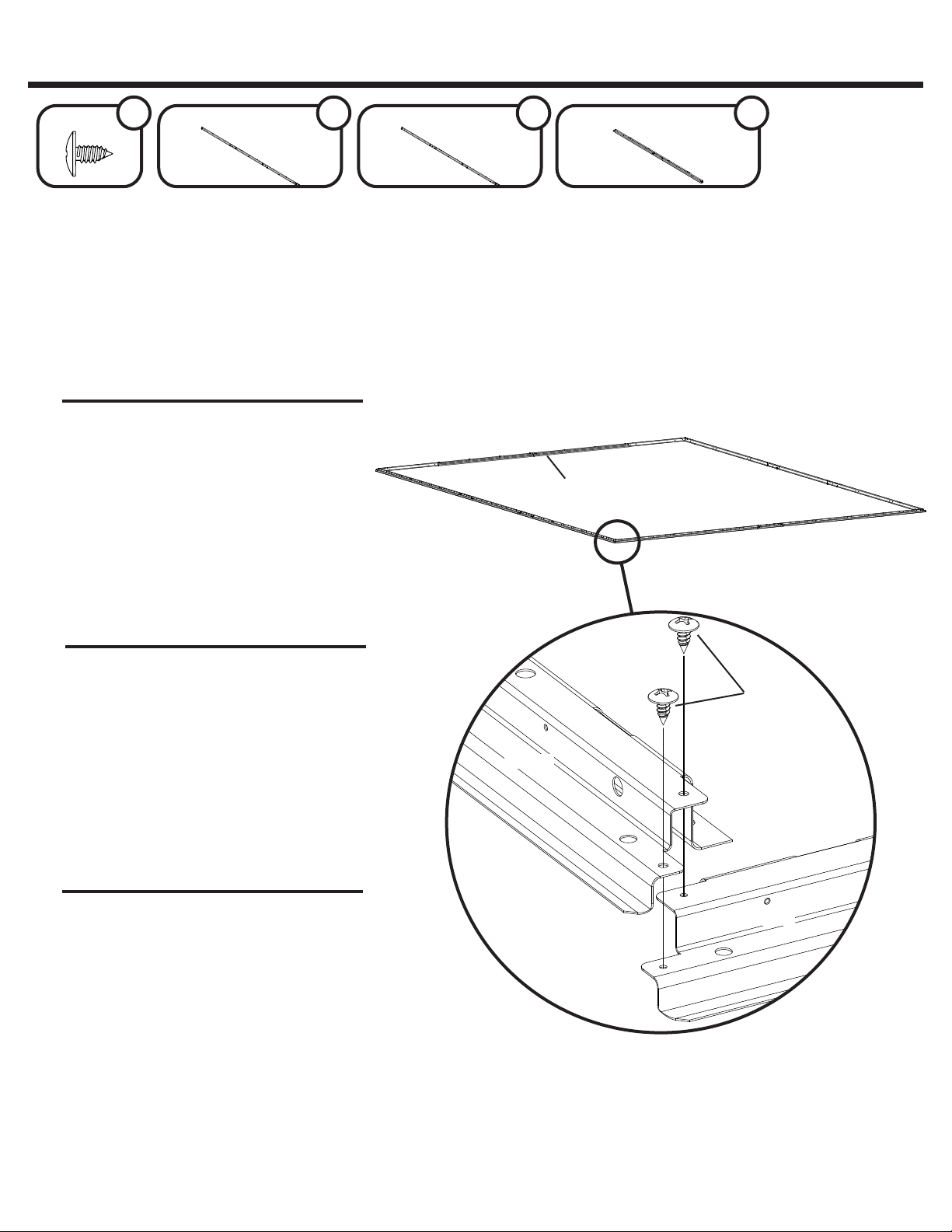

CONSTRUCTING A FOUNDATION CONSTRUIRE UNE FONDATION
Wood Platform / Plateforme en bois Concrete Slab / Dalle en béton
16"/24"
40,6 cm/61,0 cm
145 1/8”
368,6 cm
193 1/8"
490,5 cm
*IMPORTANT *
The base MUST be fl at and level to provide adequate support for your building, otherwise the PRE-DRILLED HOLES WILL
NOT ALIGN AND IT CANNOT BE ASSEMBLED. No matter which of the options below you choose for a base, an ARROW
ANCHORING KIT is recommended as an eff ective method of properly securing your building after assembly is complete.
OPTION 1: Build directly on the ground
OPTION 2: Wood Platform
NOTE: Pressure Treated Lumber must NOT be used where it will make contact with your storage building. The properties of Pressure
Treated Lumber will cause accelerated corrosion. If Pressure Treated Lumber comes in contact with your storage building your
warranty will be voided. The platform should be level and fl at (free of bumps, ridges, etc.) to provide good support for the building.
The necessary materials may be obtained from your local lumber yard.
OPTION 3: Concrete Slab
The slab should be at least 4" (10,2 cm) thick.
*IMPORTANT *
La base DOIT être plate et de niveau pour fournir un support adéquat à votre bâtiment, sinon les trous PRÉ-PERCÉS
NE S'ALIGNERONT PAS ET ILS NE POURRONT PAS ÊTRE ASSEMBLÉS. Quelque que soit l’option ci-dessous
choisie pour la base, un NÉCESSAIRE D’ANCRAGE ARROW est recommandé pour amarrer solidement l’abri une fois
que le montage est terminé.
OPTION 1 : Construire à même le sol
OPTION 2 : Plateforme en bois
REMARQUE : Ne PAS utiliser de bois traité sous pression aux points de contact avec l’abri. Le bois traité sous pression contribue
à accélérer la corrosion. Le contact de bois traité sous pression avec l’abri aura pour eff et d’annuIer la garantie. La plateforme
doit être plate et de niveau (sans bosses, arêtes, etc.) afi n d’off rir un bon support à l’abri. Les matériaux nécessaires peuvent s’obtenir
auprès d’un fournisseur de bois d’oeuvre local.
OPTION 3 : Dalle en béton
La dalle doit avoir au moins 4 "(10,2 cm) d'épaisseur.
145 1/8”
368,6 cm
193 1/8"
490,5 cm

6
14
SP,GE-14MN
Plataforma de Madera / Plattform aus Holz
Losa de Hormigón / Bodenplatte aus Beton
16"/24"
40,6 cm/61,0 cm
*IMPORTANTE *
La base DEBE ser plana y nivelada para proporcionar el soporte adecuado para su edifi cio; de lo contrario, los AGUJEROS
PRETALADRADOS NO SE ALINEARÁN Y NO SE PUEDEN MONTAR. Independientemente de las siguientes opciones
que elija como base, se recomienda un KIT DE SUJECIÓN ARROW como método efi caz para sujetar adecuadamente su
cobertizo después de terminar el ensamblaje.
OPCIÓN 1: Construir directamente en el suelo
OPCIÓN 2: Plataforma de madera
NOTA: La madera tratada a presión NO debe usarse donde haga contacto con su edifi cio de almacenamiento. Las propiedades de
la madera tratada a presión causarán corrosión acelerada. Si la madera tratada a presión entra en contacto con su edifi cio de
almacenamiento, su garantía quedará anulada. La plataforma debe estar nivelada y plana (libre de golpes, crestas, etc.) para
proporcionar un buen soporte para el edifi cio. Los materiales necesarios se pueden obtener de su aserradero local.
OPCIÓN 3: Losa de hormigón
La losa debe tener al menos 4 “(10,2 cm) de espesor.
CONSTRUYENDO UNA FUNDACIÓN BAU EINER BODENPLATTE
Der Sockel MUSS fl ach und eben sein, um eine angemessene Unterstützung für Ihr Gebäude zu gewährleisten. Andernfalls
werden die VORGEBOHRTEN LÖCHER NICHT AUSGERICHTET UND ES KANN NICHT ZUSAMMENGEBAUT WERDEN.
Unabhängig davon, für welche der nachfolgend genannten Möglichkeiten Sie sich als Fundament entscheiden, empfi ehlt
sich ein ARROW-VERANKERUNGSKIT als wirkungsvolle Methode zur ordnungsgemäßen Sicherung Ihres Bauwerks nach
Abschluss der Montagearbeiten.
MÖGLICHKEIT 1: Direkt auf dem Untergrund (Erde)
MÖGLICHKEIT 2: Plattform aus Holz
HINWEIS: An Stellen, an denen es mit Ihrem Geräteschuppen in Kontakt kommen würde, darf kein kesseldruckimprägniertes
Holz verwendet werden. Kesseldruckimprägniertes Holz hat Eigenschaften, die zu beschleunigter Korrosion führen. Wenn
kesseldruckimprägniertes Holz mit Ihrem Geräteschuppen in Kontakt kommt, wird Ihre Garantie ungültig.
MÖGLICHKEIT 3: Bodenplatte aus Beton
Die Bodenplatte sollte wenigstens 10,2 cm stark sein.
*WICHTIG*
145 1/8”
368,6 cm
193 1/8"
490,5 cm
145 1/8”
368,6 cm
193 1/8"
490,5 cm

15
143 1/2” 364,5 cm
11 7/8” 30,2 cm
EN,FR,SP,GE-15MM

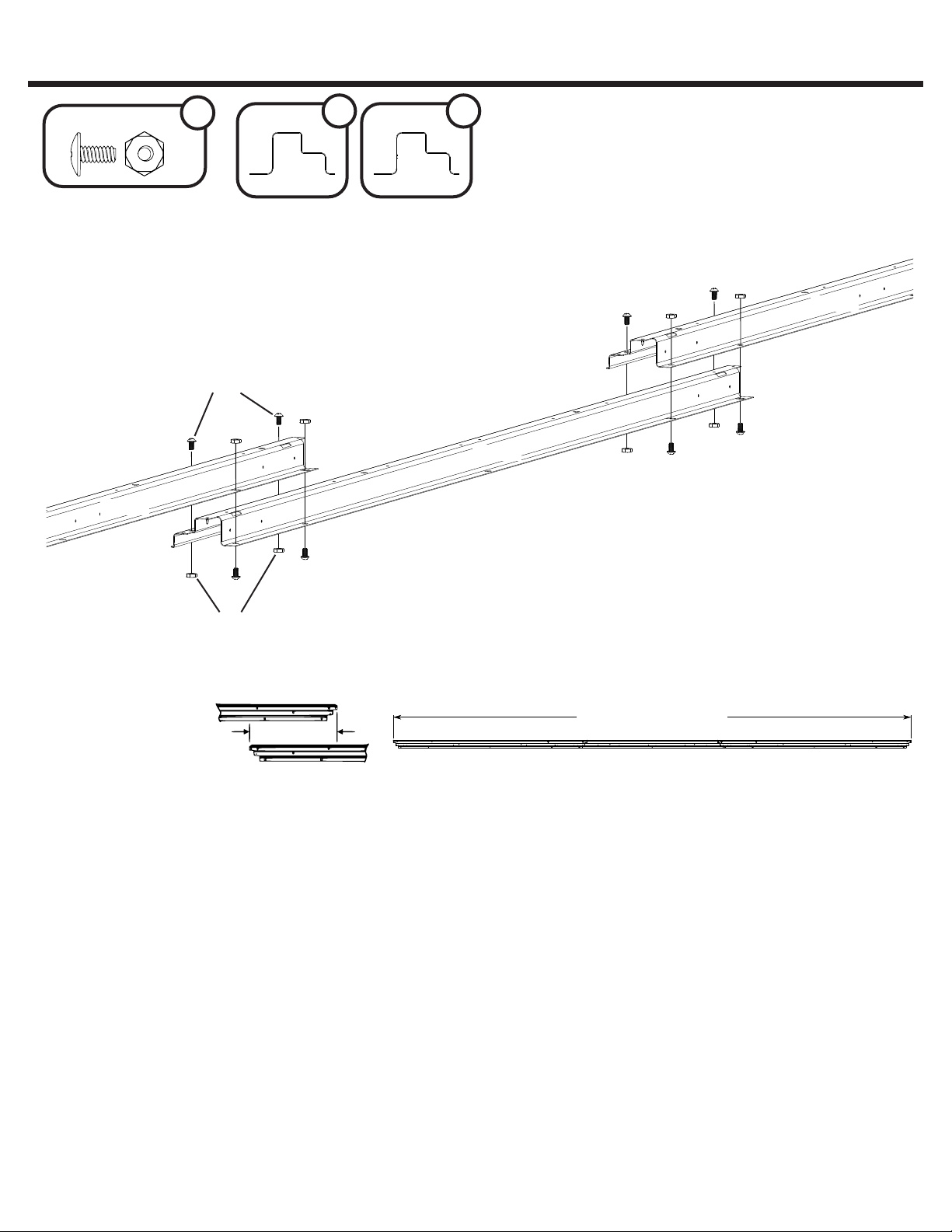

1: FLOOR FRAME
Overlap Length
Longueur de
chevauchement
Longitud de
superposición
Finished Length
Longueur fi nie
Longitud terminada
11696 4
11696
X2
11705
11075
Side View Vue latérale Vista lateral
CADRE DE PLANCHER
MARCO DE PISO
11705 2
65923 65103 865004 8
65923 65103
65004
6592365103
BODENRAHMEN
Länge nach Montage
Überlappung
Seitenansicht
11696
11696
11696
11705

16
11448
191 1/2” 486,4 cm
11 7/8” 30,2 cm
EN,FR,SP,GE-16MN
1: FLOOR FRAME
Overlap Length
Longueur de
chevauchement
Longitud de
superposición
Finished Length
Longueur fi nie
Longitud terminada
11696 4
11696
X2
CADRE DE PLANCHER
MARCO DE PISO
65923 65103 16
65923
65103
BODENRAHMEN
Länge nach Montage
Überlappung
11448 2
11696

EN,FR,SP,GE-17MN
11696
17
11696
1: FLOOR FRAME CADRE DE PLANCHER
MARCO DE PISO
65004 8
11696
11696
NOTES:
Do NOT fasten your Floor Frames to your
Base at this time. You will anchor your
building after it is erected.
The Floor Frame must be BOTH square AND
level or the holes will not line up properly.
Measure diagonally from corner to corner.
When diagonal measurements are equal,
the Frame is square.
REMARQUES:
Ne PAS attacher les éléments de cadre de
plancher à la base à ce stade. L’abri sera
ancré une fois qu’il est assemblé.
Le cadre de plancher doit être À LA FOIS
d’équerre et de niveau pour que les trous
s’alignent correctement.
NOTAS:
NO fi je los tirantes del piso a la base en este
momento. Anclará la estructura después de
que esté erguida.
El tirante del piso debe estar TANTO
cuadrado COMO nivelado o los orifi cios
no se alinearán correctamente. X4
65004
Mesurer en diagonale d'un coin à l'autre.
Lorsqu’elles sont égales, le cadre de
plancher est d’équerre.
Mida diagonalmente de esquina a esquina.
Cuando las medidas diagonales son iguales,
el tirante está cuadrado.
BODENRAHMEN
HINWEIS:
Befestigen Sie Ihre Bodenrah-
men noch NICHT am Fundament.
Sie verankern Ihr Bauwerk erst,
nachdem es fertig aufgebaut ist.
Der Bodenrahmen muss SOWOHL rechtwinklig
ALS AUCH waagerecht sein. Andernfalls
fl uchten die Löcher nicht richtig.
Messen Sie diagonal von Ecke zu Ecke. Wenn
die diagonalen Abmessungen gleich sind, ist
der Rahmen rechtwinklig.
11696
11696
(2)11696+11448 2
11448
11448
(2)11696+(2)11705 1 11696+11696 1
11696
11696
(2)11705
11696 11696

18
EN,FR,SP,GE-18MN
141” (358,1 cm)
Finished Length
Longueur fi nie
Longitud terminada
11697

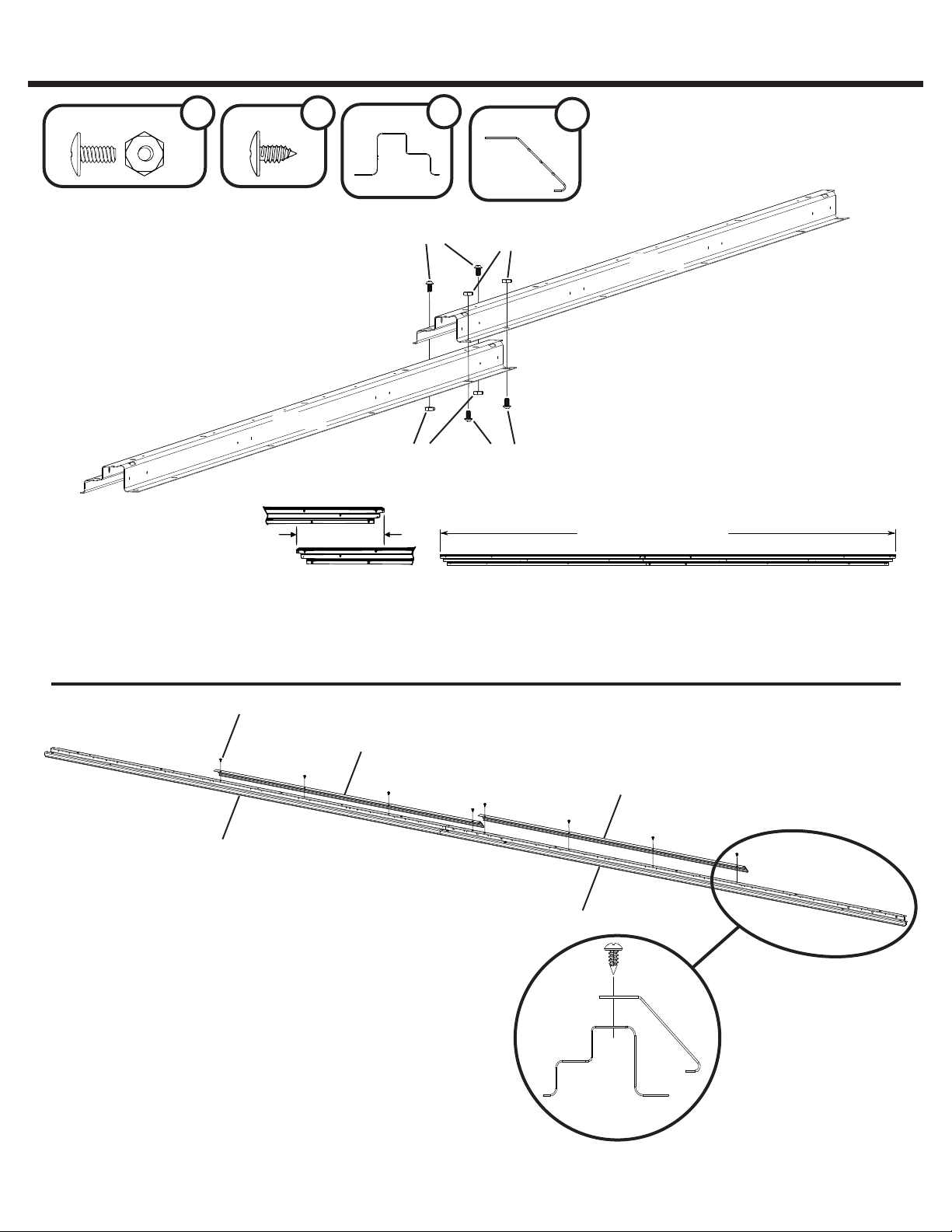

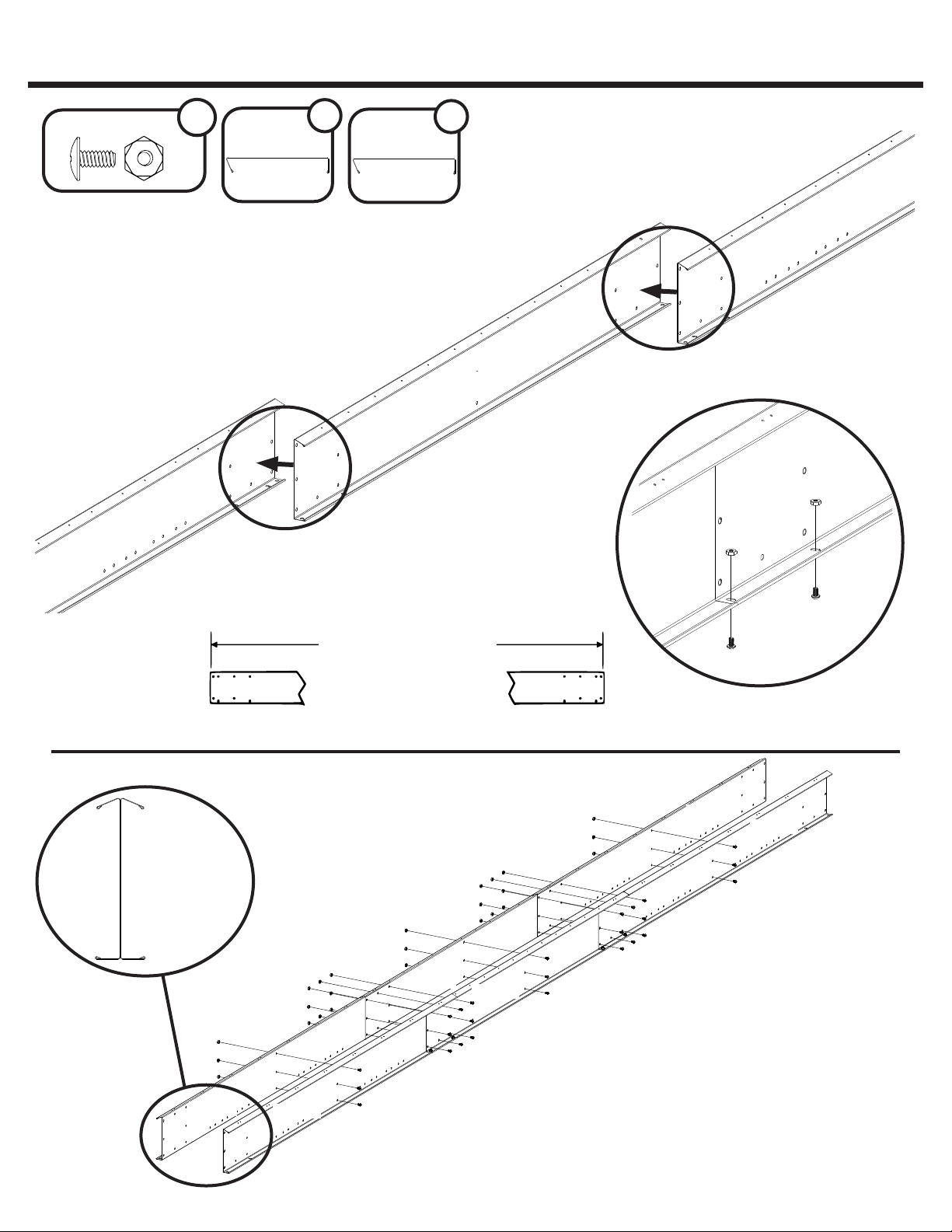

2: PRE-ASSEMBLY PRÉ-ASSEMBLAGE
PRE-ENSAMBLE
65923 65103 10 11697 2
65923
65103
VORMONTAGE
Länge nach Montage
11697
11690 411450 2
188 3/4” (479,4 cm)
Finished Length
Longueur fi nie
Longitud terminada
11450
65923
11690
Länge nach Montage
X2
11690
65923
65103
65103

19
EN,FR,SP,GE-19MN
11701
END VIEW
Vista desde un
extremo
Vue d’extrémité
2: PRE-ASSEMBLY PRÉ-ASSEMBLAGE
PRE-ENSAMBLE
65923 65103 165
VORMONTAGE
Endansicht
X10
11701 20
65923
65103
11701
11451
65923
65103
192 1/4” 488,3 cm
11451
11701
11451 10
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
11701
11451
11701 11701
X5

20
EN,FR,SP,GE-20MN
142 1/4” (361,3 cm)
11698
Finished Length
Longueur fi nie
Longitud terminada
2: PRE-ASSEMBLY PRÉ-ASSEMBLAGE
PRE-ENSAMBLE
65923 65103 32
65923 66646 65103 411698 111699 2
65923
65103
66646
66646
65923
65103
66646
66646
VORMONTAGE
Länge nach Montage
11699
11699
11700 411694 2
11700
65923
65103
11700
190 1/4” (483,2 cm)
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
11694
65923
65103
X2
