Arrow Storage Products ENFRGE-01JS Instructions for use

Gloves must be worn
at all times to reduce
risk of injury!
Owner’s Manual
& Assembly Guide
731410821
BUILDING DIMENSIONS
* See Inside for Detailed Safety Information.
Size rounded off to the nearest foot For proper base construction see page 12
†
Nominal Size
8’ x 6’
EN,FR,GE-01JS
Model No. RMA86CL
†
Base
Size
Exterior Dimensions
(Roof Edge to Roof Edge)
Width Depth Height
Interior Dimensions
(Wall to Wall)
Width Depth Height
Door
Opening
Width Height
Approx.
Size
Storage
Area
8’ x 6’ 43 Sq. Ft. 255 Cu. Ft. 99 3/4” 71 1/4” 74 7/8” 94 3/4” 66” 73 5/8” 43 1/2” 65”
2,4 m x 1,8 m 4,0 m27,2 m3253,4 cm 181,0 cm 190,2 cm 240,7 cm 167,6 cm 187,0 cm 110,5 cm 165,1 cm
†
97 1/2” x 68 3/4”
247,7 cm x 174,6 cm
ShelterLogic.com
/
product-registration
Register • Enregistrer • Regístrate
Steel ShedSteel Shed

02JS
DIMENSIONS DU COFFRE
* Voir les informations de sécurité détaillées à l’intérieur.
Toujours porter des
gants pour réduire le
risque de blessure !
attention
bords coupants
Manuel de l’utilisateur et
guide d’assemblage
Dimension arrondie au pied le plus proche
†
Taille de
la base
2
Dimensions extérieures
(de bordure de toit à bordure de toit)
Largeur Profondeur Hauteur
Dimensions intérieures
(de paroi à paroi)
Largeur Profondeur Hauteur
Ouverture
de porte
Largeur Hauteur
Taille
approx.
Zone
d’entreposage
8’ x 6’ 43 Sq. Ft. 255 Cu. Ft. 99 3/4” 71 1/4” 74 7/8” 94 3/4” 66” 73 5/8” 43 1/2” 65”
2,4 m x 1,8 m 4,0 m27,2 m3253,4 cm 181,0 cm 190,2 cm 240,7 cm 167,6 cm 187,0 cm 110,5 cm 165,1 cm
†
Außenabmessungen
(Dachkante zu Dachkante)
Breite Tiefe Höhe
Innenabmessungen
(Wand zu Wand)
Breite Tiefe Höhe
Türöff nung
Breite Höhe
Ungefähre
Größe Lagerfl äche
8’ x 6’ 43 Sq. Ft. 255 Cu. Ft. 99 3/4” 71 1/4” 74 7/8” 94 3/4” 66” 73 5/8” 43 1/2” 65”
2,4 m x 1,8 m 4,0 m27,2 m3253,4 cm 181,0 cm 190,2 cm 240,7 cm 167,6 cm 187,0 cm 110,5 cm 165,1 cm
†
Pflege- &
Montageanleitung
Zur Verringerung der
Verletzungsgefahr
müssen stets Handschuhe
getragen werden!
Vorsicht
scharfe Kanten
Bodenabmessungen
ABMESSUNGEN Angaben auf ganze Fuß gerundet
†
* Detaillierte Sicherheitsinformationen im Inneren.
97 1/2” x 68 3/4”
247,7 cm x 174,6 cm
97 1/2” x 68 3/4”
247,7 cm x 174,6 cm

3
• Keep children and pets away from the worksite during construction and until the building is completely assembled. This will
help avoid distractions and any accidents which may occur.
EN,FR,GE-04HN
• Care must be taken when handling various pieces of your building since many contain sharp edges.
CAUTION /
• Faire preuve de précaution pour manipuler les diff érentes pièces de l’abri car elles présentent de nombreux bords coupants.
ATTENTION /
• Do NOT attempt to assemble your building before double checking that you have all the parts indicated in the parts lists.
Any building left partially assembled may be seriously damaged by even light winds.
• Ne PAS tenter d’assembler l’abri avant d’avoir vérifi é la présence de toutes les pièces fi gurant dans la liste des pièces. Tout
abri laissé partiellement assemblé peut être gravement endommagé par des vents même légers.
• Do NOT attempt to assemble your building on a windy day. The large panels can catch the wind like a “sail”, making
construction diffi cult and unsafe.
• Ne PAS tenter d’assembler l’abri en présence de vent. Les grands panneaux peuvent se comporter comme une voile et
« battre » au vent, rendant la construction diffi cile et dangereuse.
• Tenir les enfants et les animaux domestiques à l’écart du chantier durant la construction et jusqu’à ce que l’abri soit
complètement assemblé. Cela évite les distractions et les accidents potentiels.
Your building MUST be anchored to prevent wind damage.
• NEVER concentrate your weight on the roof of the building.
• NE JAMAIS concentrer son propre poids sur le toit de l’abri.
Watch the Weather Closely
Suivre la météo avec attention
• Before assembling any parts, your base should be constructed and an anchoring system should be ready to use.
• Avant de commencer à assembler des pièces, la base doit avoir été construite et le système d’ancrage doit être prêt à
l’emploi. L’abri doit IMPÉRATIVEMENT être ancré pour éviter les dommages par le vent.
VORSICHT
• Verschiedene Teile Ihres Schuppens müssen vorsichtig gehandhabt werden, denn viele haben scharfe Kanten.
• Versuchen Sie NICHT, Ihren Schuppen zu montieren, bevor Sie sich nochmals vergewissert haben, dass Sie alle in der
Teileliste. Ein nur teilweise montiert zurückgelassener Schuppen kann bereits durch leichten Wind schwer beschädigt werden.
• Versuchen Sie NICHT, Ihren Schuppen an einem windigen Tag aufzustellen. Die großen, fl ächigen Bauteile könnten wie ein
Segel vom Wind erfasst und herumgeschleudert werden, was die Aufstellarbeiten erschwert und gefährlich macht.
• Halten Sie Kinder und Haustiere während der Montage und bis der Schuppen vollständig aufgestellt ist vom Aufstellplatz
fern. Dies hilft, Ablenkungen und damit einhergehende Unfälle zu verhindern.
• Belasten Sie das Dach des Schuppens NIEMALS punktuell mit Ihrem Gewicht.
• Das Fundament sollte vor dem Zusammenbau der Teile gebaut und das Verankerungssystem nutzungsbereit sein.
• Ihr Schuppen MUSS verankert werden, um Schäden durch Wind zu verhindern.

4
EN,FR,GE-05HN
• The best location is a level area with good drainage.
ASSEMBLY / ASSEMBLAGE /
• Le meilleur emplacement sera une surface de niveau à bon drainage.
• Allow enough space outside the building to be able to access the roof with a ladder.
• Use Teamwork: Two or more people are required to assemble your building.
• Travailler en équipe: Deux personnes ou plus sont nécessaires pour assembler l’abri.
• Laissez suffi samment d’espace à l’extérieur du bâtiment pour être en mesure d’accéder à la toiture avec une échelle.
CARE & MAINTENANCE / SOINS ET ENTRETIEN /
• DO NOT use power washing to clean your shed.
• NE PAS utiliser de jet sous haute pression pour nettoyer l’abri.
• Combustibles and corrosives must be stored in air tight containers designed for chemical and/or combustible storage.
Corrosive chemicals such as fertilizers, pesticides and herbicides should be cleaned off the interior and exterior surfaces
immediately. Rust caused by chemical damage is not covered by the warranty.
• Les matières combustibles et corrosives doivent être entreposées dans des contenants étanches à l’air conçus pour
l’entreposage de produits chimique et/ou combustibles. Les produits chimiques corrosifs tels que les engrais, pesticides et
herbicides doivent immédiatement être nettoyés des surfaces intérieures et extérieures. La rouille causée par des produits
chimiques n’est pas couverte par la garantie.
Rust protection precautions / Des mesures de protection contre la rouille /
• Avoid nicking or scraping the coating surface, inside and out.
• Éviter d’entailler ou de rayer le revêtement de surface, à l’intérieur comme à l’extérieur.
• Keep roof, base perimeter and door free of debris.
• Nettoyer le toit, le pourtour de la base et les rails de porte de tous débris.
• Touch up scrapes or nicks and any area of visible rust as soon as possible.
• Retoucher les entailles et égratignures et toute surface de rouille visible dès que possible.
MONTAGE
• Der bestmögliche Bauplatz ist eben mit einer guten Drainage.
• Es muβ auβerdem genügend Platz auβehalb des Gerätehauses vorgesehen
werden, damit die Blechschrauben von auβen aus verschraubt werden können.
• Arbeiten Sie im Team: Mindestens zwei Personen werden für die Montage des Gerätehauses benötigt.
PFLEGE & INSTANDHALTUNG
• Reinigen Sie Ihren Schuppen NICHT mit dem Hochdruckreiniger.
• Brennbare und ätzende Stoff e müssen in luftdichten Behältern gelagert werden, die zur Lagerung von Chemikalien und/oder Brennstoff en
vorgesehen sind. Ätzende Chemikalien wie z. B. Dünger, Insektenvernichter und Unkrautvernichter sollten sofort von den Innen-
und Außenfl ächen abgewischt werden. Durch die Lagerung von Chemikalien entstandener Rost wird nicht von der Gewährleistung
abgedeckt.
Rostschutzmaßnahmen
• Vermeiden Sie es, die Oberfl ächenbeschichtung an der Innen- und Außenseite zu beschädigen oder zu verkratzen.
• Halten Sie das Dach, den Bodenbereich und die Türführungen stets frei von Verunreinigungen.
• Bessern Sie Kratzer oder Beschädigungen und alle Bereiche mit sichtbarem Rost so schnell wie möglich aus.

5

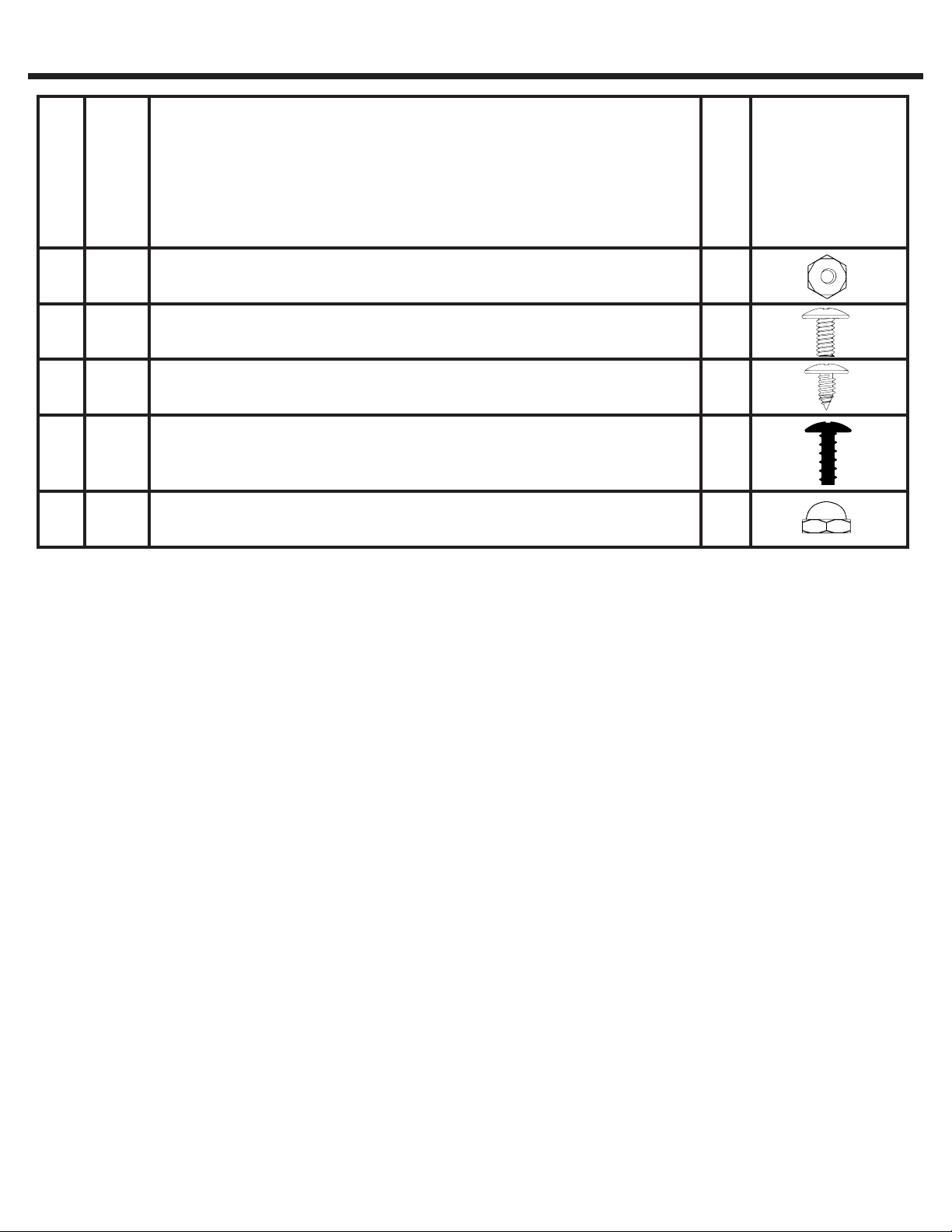

HARDWARE LIST EN,FR,GE-05HY
The fasteners used in each step are shown actual size at the top of each page. If you are unsure which
fastener to use, hold it up to the picture and use the one that matches.
LISTE DE LA VISSERIE
165103 Hex Nut (#8-32) / Écrou hexagonal (8-32) / Sechskantmutter (#8-32) 102
Key
No. Part No.
Part
Description
Qty. Part Views
Rep. Réf.
pièce Description
de la pièce Qté Profi ls de pièces
265923 Small Bolt (#8-32 x 3/8) (10 mm) / Petit boulon (8-32 x 3/8) (10 mm) / Kleine
Maschinenschraube (#8-32 x 3/8) (10 mm) 102
365004 Small Screw (#8AB x 5/16) (8 mm) / Petite vis (8AB x 5/16) (8 mm) / Kleine
Blechschraube (#8AB x 5/16) (8 mm) 280
Les éléments de visserie utilisés à chaque étape sont représentés en taille réelle en haut de chaque page. En
cas de doute sur le type de visserie à utiliser, les placer sur l’image et utiliser celui qui correspond.
KLEINTEILELISTE
Lfd.
Nr. Art.-Nr. Menge Vor-handen
Die in den jeweiligen Schritten verwendeten Verbindungselemente werden am oberen Seitenrand jeweils
in tatsächlicher Größe gezeigt. Falls Sie unsicher sind, welches Verbindungselement Sie verwenden
sollen, dann halten Sie es vor das Bild und verwenden Sie dasjenige, das passt.
Bezeichnung
465900 Black Screw (#10B x 1/2) (13 mm) / Vis noire (#10B x 1/2) (13 mm) / Schwar-
ze Schrauben (#10B x 1/2) (13 mm) 8
565109 Acorn Nut (#8-32) / Écrou borgne (#8-32) / Hutmutter (#8-32) 6

6
HARDWARE LIST EN,FR,GE-06HY
LISTE DE LA VISSERIE
14 6228 Track Support / Support de rail / Stützwinkel 2
15 67293 Weather Stripping / Ruban de calfeutrage / Dichtungsband 1
16 30028 Nameplate / Plaque signalétique / Typenschild 1
13 7916 Roof Beam Bracket / Attache de poutre de toit / Dachbalkenträger 4
666045 Handle / Poignée de porte / Türgriff 2
767468 Peak Cap / Embout de faîte / Firstkappe 2
866769 Door Slide / Coulisseau de porte / Türgleiter 4
966646 Washer Sheet / Plaque de rondelles / Unterlegscheiben 8
10 66382 Lower Door Guide / Guide de porte inférieure / Untere Türführung 4
11 66183L Left Roof Trim Cap / Embout de garniture de toit gauche / Eckabschluß
link 2
12 66183R Right Roof Trim Cap / Embout de garniture de toit droit / Eckabschluß
recht 2
KLEINTEILELISTE
Key
No. Part No.
Part
Description
Qty. Part Views
Rep. Réf.
pièce Description
de la pièce Qté Profi ls de pièces
Lfd.
Nr. Art.-Nr. Menge Vor-handen
Bezeichnung
17 66775 Plug (Door Jamb Color/Clear) / Bouchon (Couleur Jambage de porte/
Transparente) / Stopfen (Türpfosten Farbe / Klar)2
18 66775 Plug (Door Color) / Bouchon (Couleur de la porte) / Stopfen (Türfarbe) 2

6
7
19 8946 Side Floor Frame /
latéral Cadre de plancher / Seitenbodenrah-
men 2
21 8941 Ramp / Seuil / Türschwelle 1
22
8471 Corner Panel / Panneau de coin / Eckblech 2
23
9382 2
24
25 6627 Wall Panel / Panneau de mur / Wandblech 6
26 10535 2
28
8476 Side Wall Angle /
Cornière de mur latéral / Seitenwandwinkel 3
30
11486 Rear Wall Angle / Cornière arrière / Rückwandwinkel 2
31
20 11481 Rear Floor Frame / Cadre de plancher arrière / Bodenrahmen hinten 2
27 11484 Rear Wall Channel / Longeron de mur / Rückwand verstrebung 2
EN,FR,GE-07JS

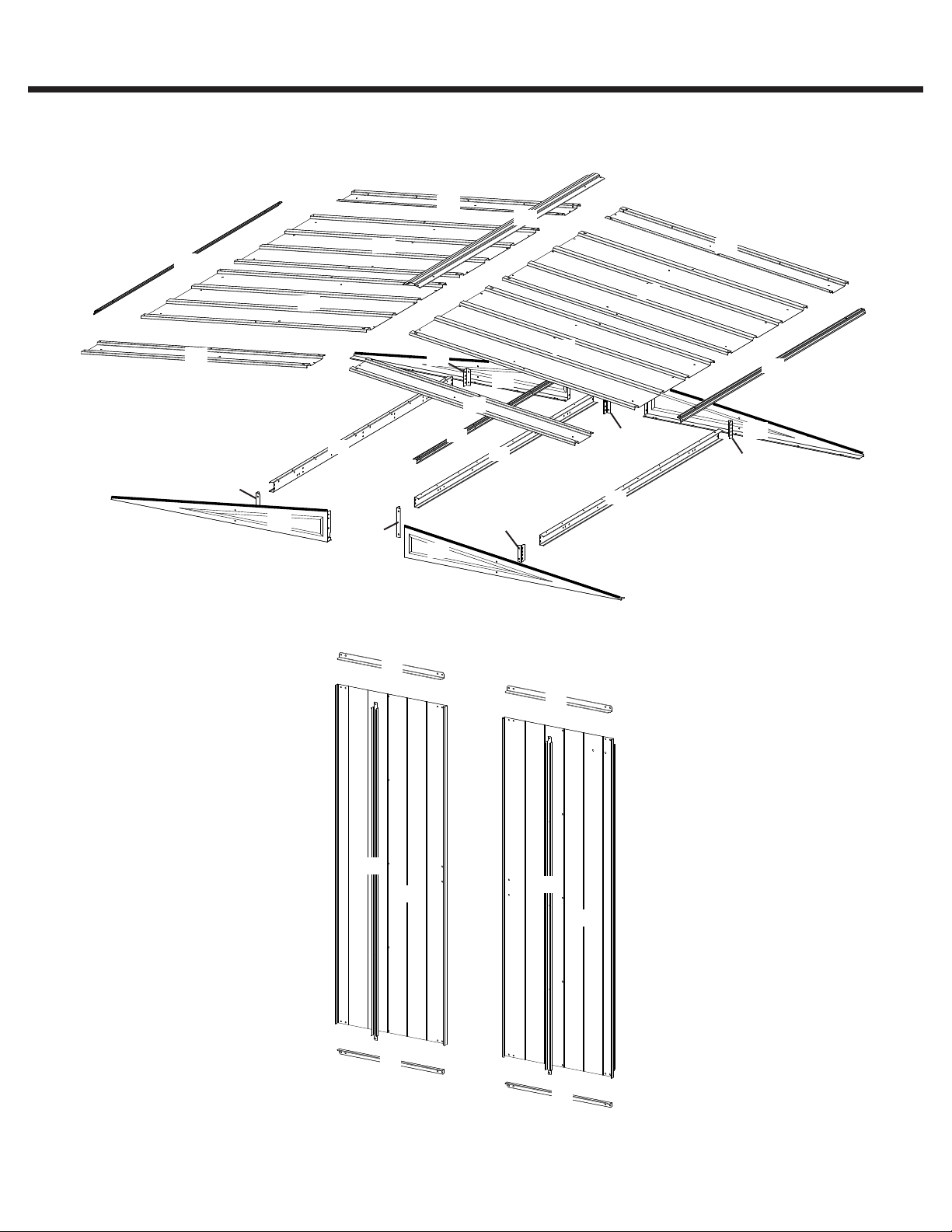

PARTS LIST LISTE DES PIÈCES
Key
No. Part No.
Part
Description
Qty. Part Views
Rep. Réf.
pièce Description
de la pièce Qté Profi ls de pièces
Lfd.
Nr. Art.-Nr. Menge Vor-handen
Bezeichnung
TEILELISTE
9379 Front Floor Frame / Cadre de plancher avant / Bodenrahmen vorne 2
Wall Panel / Panneau de mur / Wandblech
9920 Side Wall Channel / Longeron de mur
latéral / Seitenrückwand
verstrebung 2
29
32 9370 2
Door Jamb / Jambage de porte / Türpfosten
Front Corner Panel / Panneau de coin avant / Eckblech vorne
80247 2
Door Panel / Panneau porte / Tür

6
8
38 8474 Roof Beam / Poutre de toit / Dachträger 3
39 8466 Right Roof Panel / Panneau de toit droit / Dachblech rechts 2
40 8467 Left Roof Panel / Panneau de toit gauche / Dachblech links 2
41 7875 Roof Panel / Panneau de toit / Dachblech 4
42 8482 Roof Trim / Garniture de toit / Dachabschlussleiste 2
43 8461 Ridge Cap /
Faîtage / Firstabdeckung 1
35 6658 Gable Brace /
Renfort de pignon / Giebelverstärkung 2
36 7906 Right Gable / Pignon droit / Giebel rechts 2
37 7907 Left Gable / Pignon gauche / Giebel links 2
EN,FR,GE-08JS
34 9378 2
PARTS LIST LISTE DES PIÈCES
TEILELISTE
Key
No. Part No.
Part
Description
Qty. Part Views
Rep. Réf.
pièce Description
de la pièce Qté Profi ls de pièces
Lfd.
Nr. Art.-Nr. Menge Vor-handen
Bezeichnung
Door Track / Rail de porte / Türlaufschiene
33 6617 Door Track Splice /
Raccord de rail de porte / Türschienenlasche 1
44 6300 Vertical Door Channel / Canal d’ouverture verticale de la porte /
Vertikale Türschiene 2

6
9
EN,FR,GE-09aHY
PARTS LIST LISTE DES PIÈCES
TEILELISTE
Key
No. Part No.
Part
Description
Qty. Part Views
Rep. Réf.
pièce Description
de la pièce Qté Profi ls de pièces
Lfd.
Nr. Art.-Nr. Menge Vor-handen
Bezeichnung
45
46
10498 Horizontal Door Brace / Renfort d’ouverture horizontale de la
porte / Horizontale Türschiene 4
69836 4
Edge Trim(Purple) / Garniture de bordure (violet) / Kantenschutz
(Lila)

6
10
EN,FR,GE-10bHY
ASSEMBLY BY KEY NO. PIÈCES PAR N° DE REPÈRE
MONTAGE NACH LFD. NR.
27
25
22
25
28
19
19
21
24
24
25 26
30
31
20
20
22
25
25
2526
27
28
32
32
30
33
34
31
34
23
23

6
11
EN,FR,GE-11aHY
40
38
37
44
36
35
36
37 35
38
45
13
40
39
41
42
42
41
29
44
45
ASSEMBLY BY KEY NO. PIÈCES PAR N° DE REPÈRE
MONTAGE NACH LFD. NR.
38
41
39
30
13
13
13
41
43
29
45
45
46
46
46
46

6
12
EN,FR-12HY
CONSTRUCTING A FOUNDATION CONSTRUIRE UNE FONDATION
Wood Platform / Plateforme en bois Concrete Slab / Dalle en béton
16"/24"
40,6 cm/61,0 cm
97 1/2”
247,7 cm
68 3/4"
174,6 cm
97 1/2"
247,7 cm
68 3/4"
174,6 cm
*IMPORTANT *
The base MUST be fl at and level to provide adequate support for your building, otherwise the PRE-DRILLED HOLES WILL
NOT ALIGN AND IT CANNOT BE ASSEMBLED. No matter which of the options below you choose for a base, an ARROW
ANCHORING KIT is recommended as an eff ective method of properly securing your building after assembly is complete.
OPTION 1: Build directly on the ground
OPTION 2: Wood Platform
NOTE: Pressure Treated Lumber must NOT be used where it will make contact with your storage building. The properties of Pressure
Treated Lumber will cause accelerated corrosion. If Pressure Treated Lumber comes in contact with your storage building your
warranty will be voided. The platform should be level and fl at (free of bumps, ridges, etc.) to provide good support for the building.
The necessary materials may be obtained from your local lumber yard.
OPTION 3: Concrete Slab
The slab should be at least 4" (10,2 cm) thick.
*IMPORTANT *
La base DOIT être plate et de niveau pour fournir un support adéquat à votre bâtiment, sinon les trous PRÉ-PERCÉS
NE S'ALIGNERONT PAS ET ILS NE POURRONT PAS ÊTRE ASSEMBLÉS. Quelque que soit l’option ci-dessous
choisie pour la base, un NÉCESSAIRE D’ANCRAGE ARROW est recommandé pour amarrer solidement l’abri une fois
que le montage est terminé.
OPTION 1 : Construire à même le sol
OPTION 2 : Plateforme en bois
REMARQUE : Ne PAS utiliser de bois traité sous pression aux points de contact avec l’abri. Le bois traité sous pression contribue
à accélérer la corrosion. Le contact de bois traité sous pression avec l’abri aura pour eff et d’annuIer la garantie. La plateforme
doit être plate et de niveau (sans bosses, arêtes, etc.) afi n d’off rir un bon support à l’abri. Les matériaux nécessaires peuvent s’obtenir
auprès d’un fournisseur de bois d’oeuvre local.
OPTION 3 : Dalle en béton
La dalle doit avoir au moins 4 "(10,2 cm) d'épaisseur.

6
13
GE-13HY
Plattform aus Holz Bodenplatte aus Beton
16"/24"
40,6 cm/61,0 cm
97 1/2”
247,7 cm
68 3/4"
174,6 cm
97 1/2"
247,7 cm
68 3/4"
174,6 cm
BAU EINER BODENPLATTE
Der Sockel MUSS fl ach und eben sein, um eine angemessene Unterstützung für Ihr Gebäude zu gewährleisten. Andernfalls
werden die VORGEBOHRTEN LÖCHER NICHT AUSGERICHTET UND ES KANN NICHT ZUSAMMENGEBAUT WERDEN.
Unabhängig davon, für welche der nachfolgend genannten Möglichkeiten Sie sich als Fundament entscheiden, empfi ehlt
sich ein ARROW-VERANKERUNGSKIT als wirkungsvolle Methode zur ordnungsgemäßen Sicherung Ihres Bauwerks nach
Abschluss der Montagearbeiten.
MÖGLICHKEIT 1: Direkt auf dem Untergrund (Erde)
MÖGLICHKEIT 2: Plattform aus Holz
HINWEIS: An Stellen, an denen es mit Ihrem Geräteschuppen in Kontakt kommen würde, darf kein kesseldruckimprägniertes
Holz verwendet werden. Kesseldruckimprägniertes Holz hat Eigenschaften, die zu beschleunigter Korrosion führen. Wenn
kesseldruckimprägniertes Holz mit Ihrem Geräteschuppen in Kontakt kommt, wird Ihre Garantie ungültig.
MÖGLICHKEIT 3: Bodenplatte aus Beton
Die Bodenplatte sollte wenigstens 10,2 cm stark sein.
*WICHTIG*

14
11481
95 7/8” 243,5 cm
11 7/8” 30,2 cm
EN,FR,GE-14HY

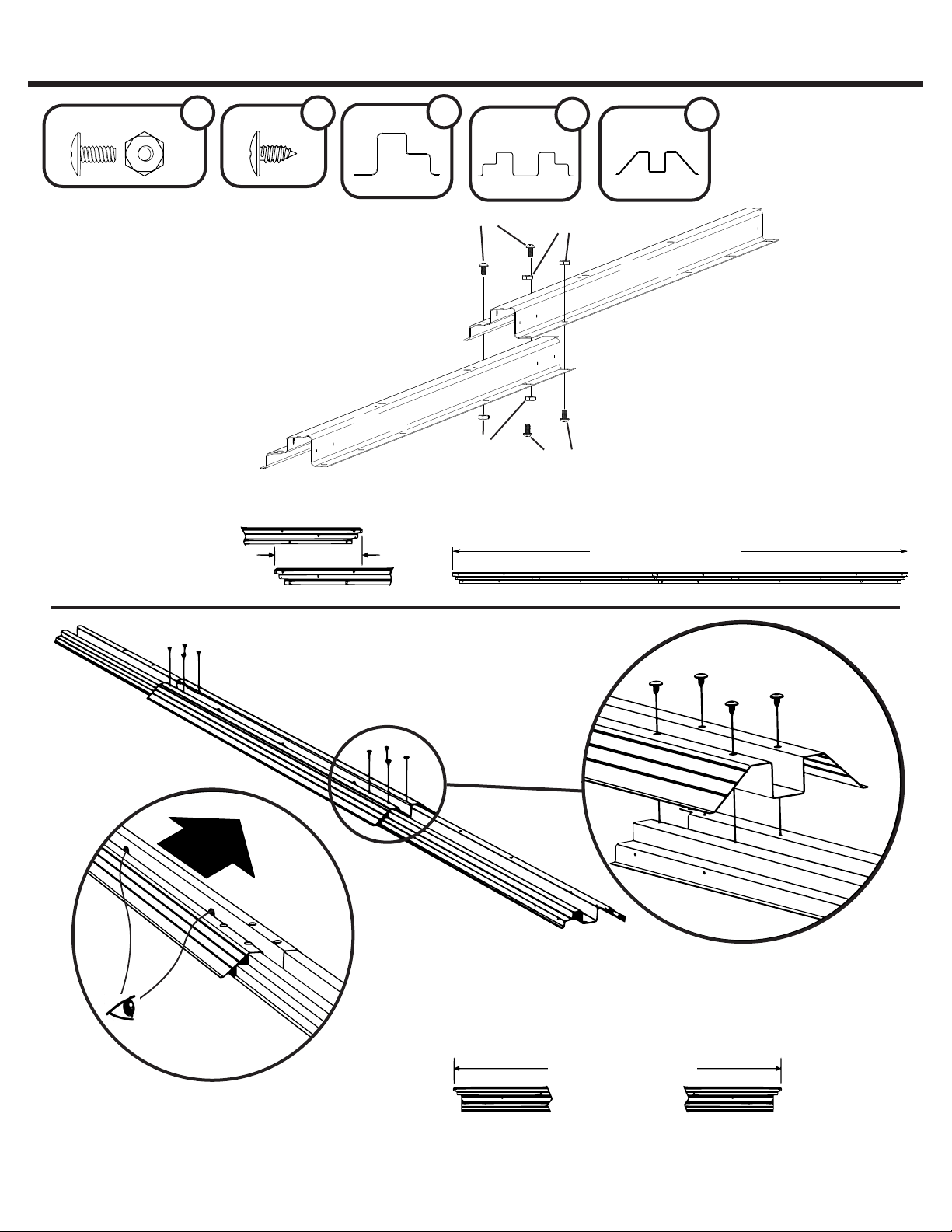

1: FLOOR FRAME
Overlap Length
Longueur de
chevauchement
Finished Length
Longueur fi nie
11481 2
11481
CADRE DE PLANCHER
9379 2
65923 65103 465004 8
65923 65103
65004
65923
65103
BODENRAHMEN
Länge nach Montage
Überlappung
9379
8941
9379
8941 1
Finished Length
Longueur fi nie
Länge nach Montage
95 7/8” 243,5 cm
Front
Avant
Vorne

12
EN,FR,GE-15HY
15
8946

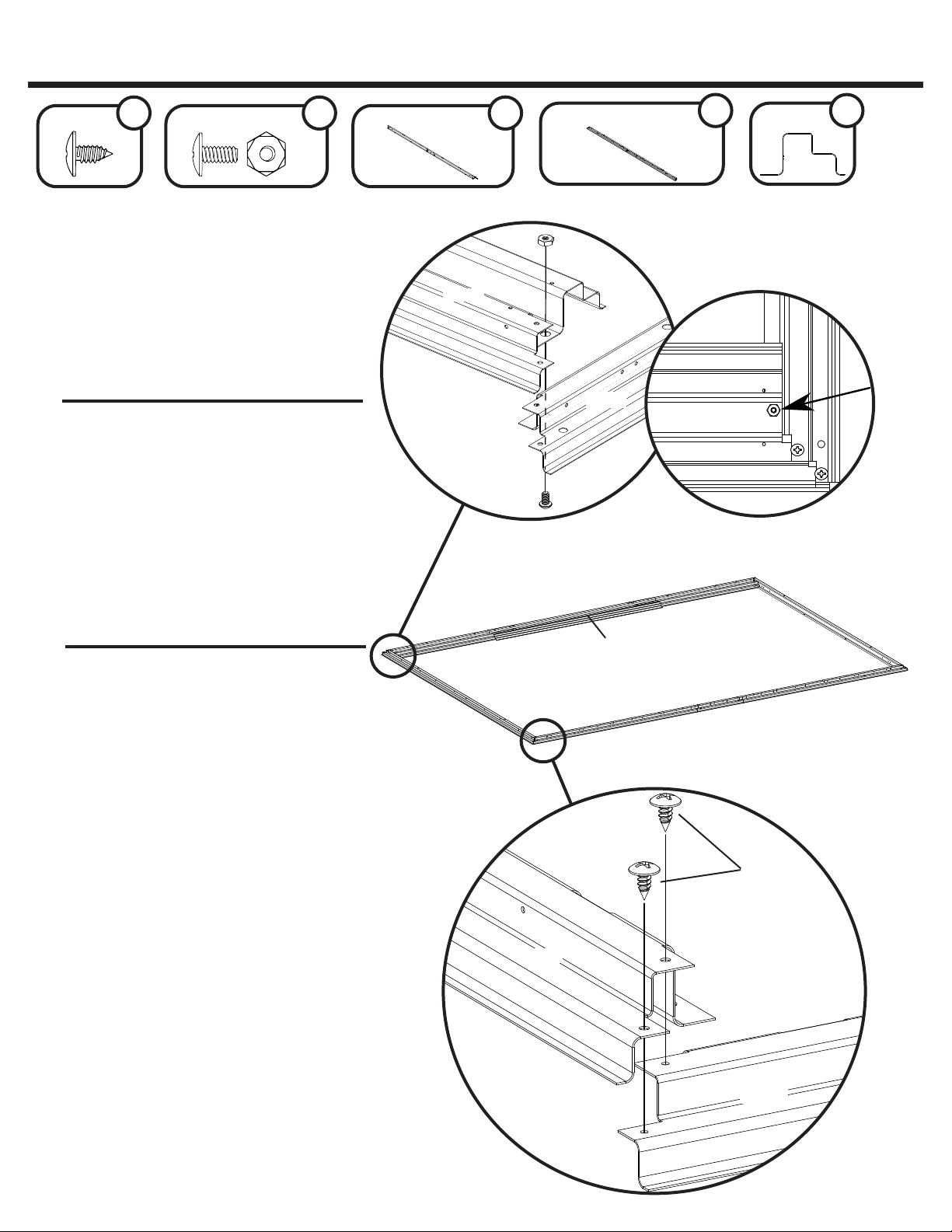

1: FLOOR FRAME CADRE DE PLANCHER
65004 811481+11481 1(2)9379+8941 18946 2
8946
11481
11481
9379
8941
NOTES:
Do NOT fasten your Floor Frames to your
Base at this time. You will anchor your
building after it is erected.
The Floor Frame must be BOTH square AND
level or the holes will not line up properly.
Measure diagonally from corner to corner.
When diagonal measurements are equal,
the Frame is square.
REMARQUES:
Ne PAS attacher les éléments de cadre de
plancher à la base à ce stade. L’abri sera
ancré une fois qu’il est assemblé.
Le cadre de plancher doit être À LA FOIS
d’équerre et de niveau pour que les trous
s’alignent correctement.
X4
65004
Mesurer en diagonale d'un coin à l'autre.
Lorsqu’elles sont égales, le cadre de
plancher est d’équerre.
BODENRAHMEN
HINWEIS:
Befestigen Sie Ihre Bodenrah-
men noch NICHT am Fundament.
Sie verankern Ihr Bauwerk erst,
nachdem es fertig aufgebaut ist.
Der Bodenrahmen muss SOWOHL rechtwinklig
ALS AUCH waagerecht sein. Andernfalls
fl uchten die Löcher nicht richtig.
Messen Sie diagonal von Ecke zu Ecke. Wenn
die diagonalen Abmessungen gleich sind, ist
der Rahmen rechtwinklig.
9379
8946
11481
9379
8946
X2
65923 65103 2
65103
65923

16
EN,FR,GE-16HY
94 5/8” (240,3 cm)
Finished Length
Longueur fi nie
11486

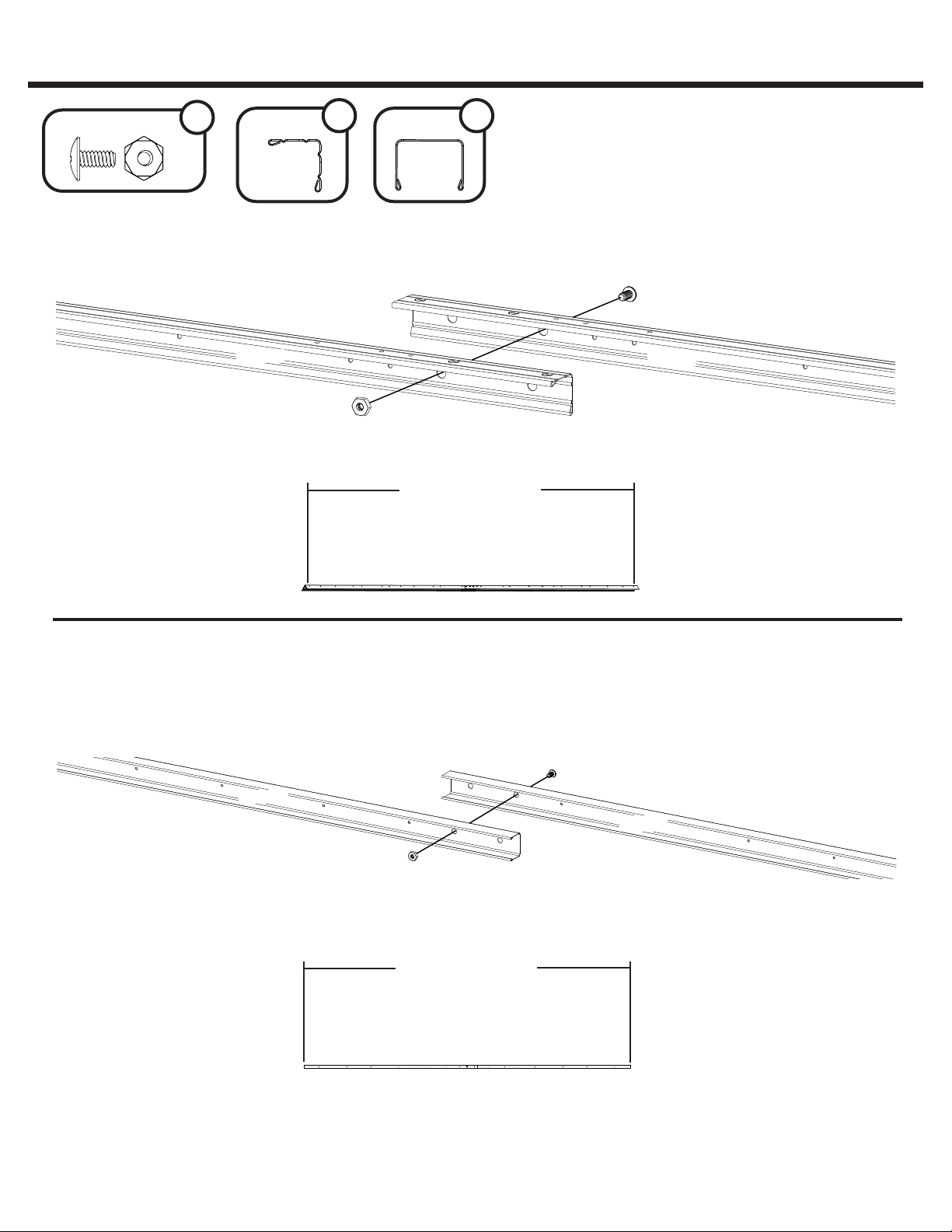

2: PRE-ASSEMBLY PRÉ-ASSEMBLAGE
65923 65103 211486 211484 2
65923
65103
VORMONTAGE
Länge nach Montage
11486
11484
65923
65103
11484
94 5/8” (240,3 cm)
Finished Length
Longueur fi nie
Länge nach Montage

17
EN,FR,GE-17HY
2: PRE-ASSEMBLY PRÉ-ASSEMBLAGE
8474 18476 1
VORMONTAGE
65004 10
8474
8476
8474
8476
65004

18
EN,FR,GE-18HY
2: PRE-ASSEMBLY PRÉ-ASSEMBLAGE
9378
VORMONTAGE
65004 49378 26617 1
Painted Part
9378
6617
94 5/8” (240,3 cm)
Finished Length
Longueur fi nie
Länge nach Montage
CORRECT INCORRECT
Long Leg
on top.
Door Slide
END VIEW
65004
66769
PROFIL
CORRECTO INCORRECTO
Aile longue en
haut
Coulisseau
de porte
ENDANSICHT
KORREKT FALSCH
Langer
Schenkel oben
Türgleiter
To remove or install Door Slides:
• Remove Doors from Slides and set aside.
• Using pliers, bend down a corner of the Door Track.
• Remove or install Door Slides.
• Carefully bend the corner back into position.
Les coulisseaux doivent être placés dans le rail de porte avant la pose du rail. Toutefois, si cette étape est omise ou si les
coulisseaux doivent être déposés à des fi ns d’entretien, la méthode suivante peut être utilisée.
Slides should be installed in Door Track prior to installation. However, if this step is overlooked
or if the Slides need to be removed for maintenance, the following procedure may be used.
Pour déposer ou poser les coulisseaux de porte :
• Détacher les portes des coulisseaux et les mettre de côté.
• Avec une pince, rabattre un coin du rail de porte.
• Retirer ou enfi ler les coulisseaux de porte.
• Avec précaution, remettre le coin du rail dans sa position d’origine.
66769 4
Die Schlitten sollten vor dem Einbau in der Türschiene montiert werden. Falls dieser Schritt ausgelassen wird oder die Schlit-
ten für Wartungsarbeiten entfernt werden müssen, geht man wie folgt vor.
Türschlitten Entfernen oder Einbauen:
Türe der Schlitten entfernen und beiseite stellen.
Mit einer Zange eine Ecke der Türschiene nach unten biegen.
Türschlitten entfernen oder einbauen.
Die Ecke vorsichtig zurück an ihren Platz biegen.
Partie Peinte
Lackierte Teil

19
EN,FR,GE-19JS

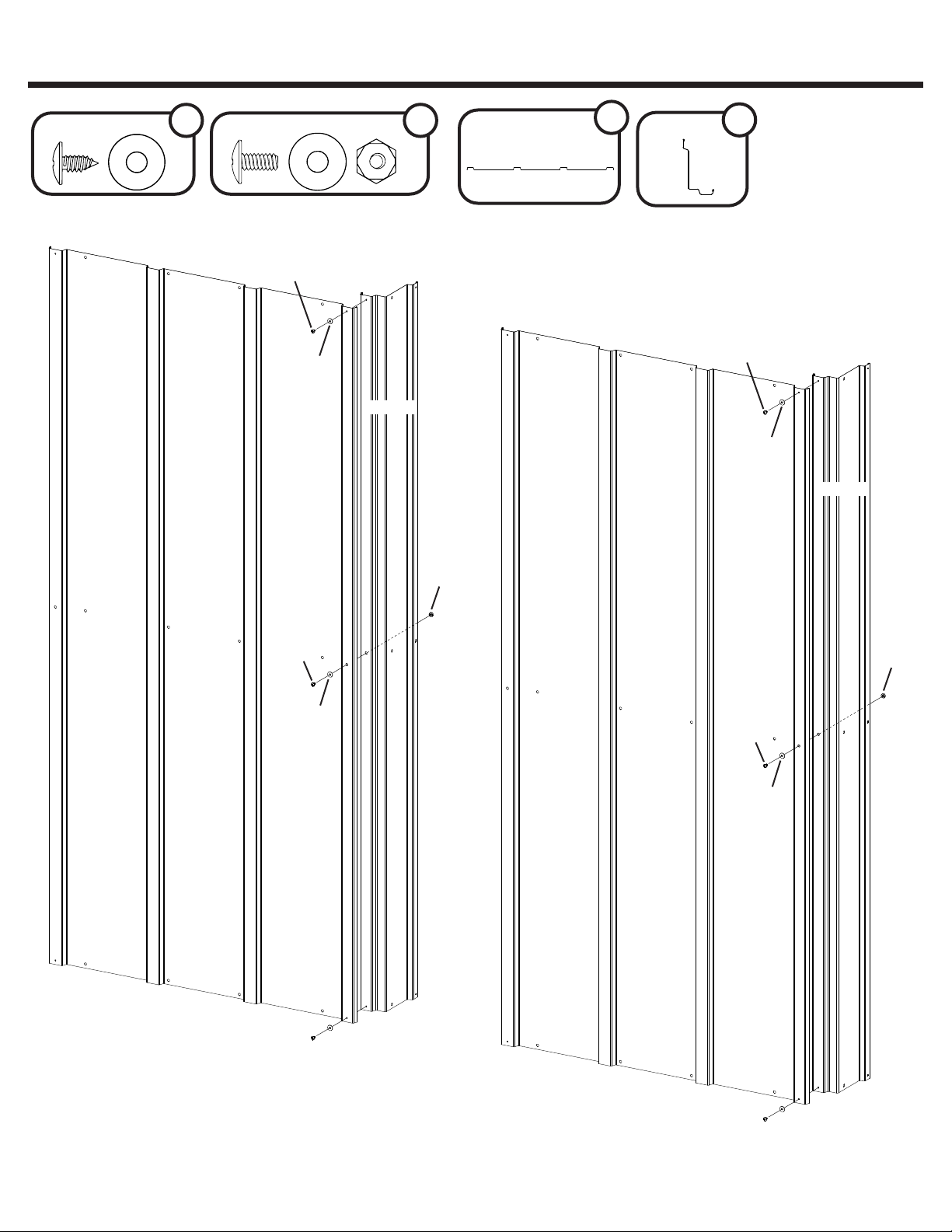

3: CORNER PANELS PANNEAUX D’ANGLE
65004 66646 4
ECKPLATTEN
8471 2
6627 2
65923 66646 65103 2
6627 8471
65004
66646
65923
65103
66646
6627 8471
65004
66646
65923
65103
66646

20
EN,FR,GE-20JS

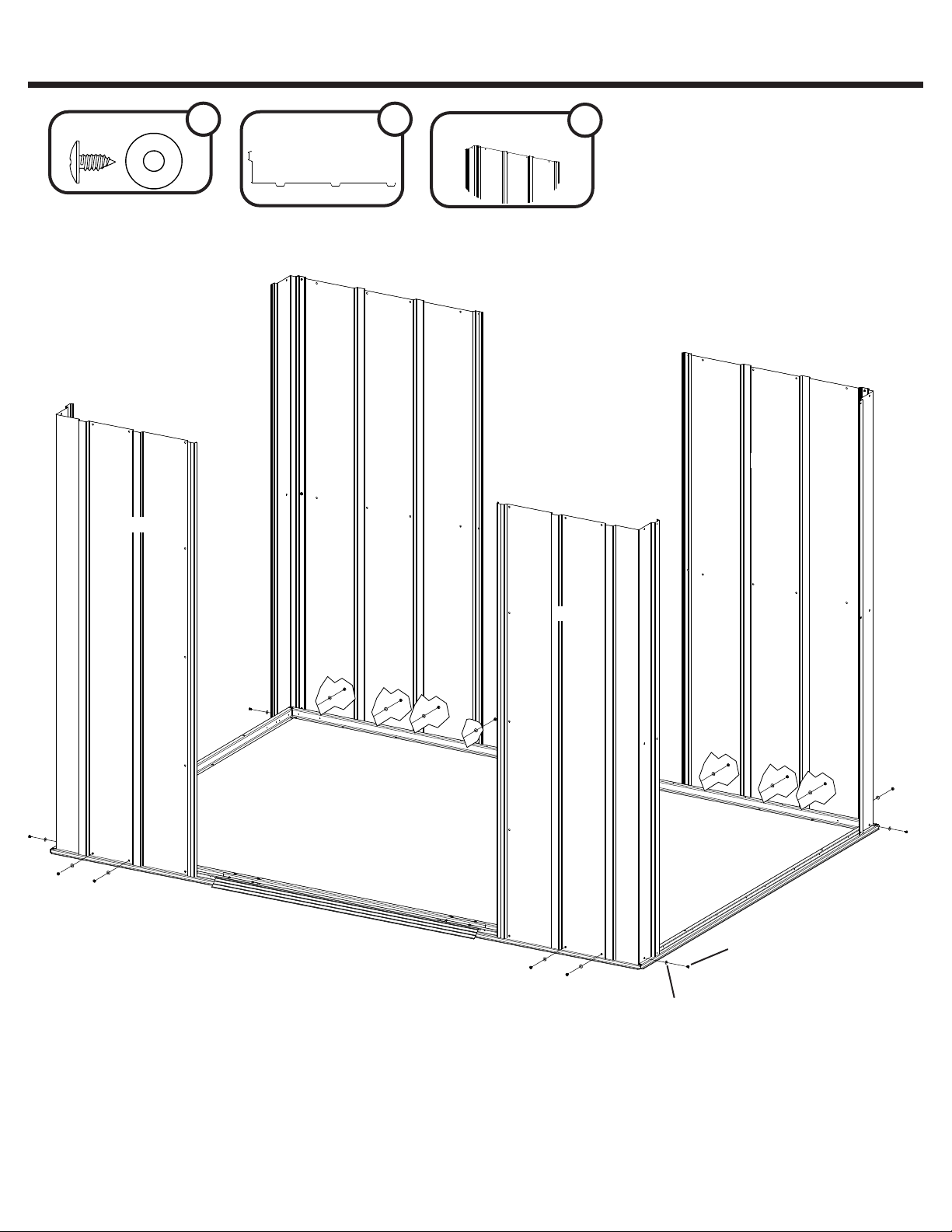

3: CORNER PANELS PANNEAUX D’ANGLE
65004 66646 16 9382 28471+6627 2
ECKPLATTEN
65004
66646
9382
8471
6627
Front
Avant
Vorne
6627
9382
8471
