Arrow T-25 User manual

T25™WIRE & CABLE STAPLE GUN
1
AFETY RULE .................................................................................................. P 2
HOW TO LOAD TAPLE ....................................................................................... P 3
ABOUT TAPLE .................................................................................................. P 4
MAINTENANCE & ACCE ORIE ........................................................................ P 5
REGLA EGURIDAD........................................................................................... P 6
COMO CARGAR LA GRAPA ............................................................................. P 7
OBRE LA GRAPA ........................................................................................... P 8
MANTENIMIENTO Y ACCE ORIO ..................................................................... P 9
CON IGNE DE ÉCURITÉ................................................................................. P 10
COMMENT CHARGER DE AGRAFE ............................................................... P 11
AU UJET DE AGRAFE .................................................................................... P 12
ENTRETIEN ET ACCE OIRE ......................................................................... P 13
Click Button
to go to page
Pulse el bot n
para ir a la página
Bouton-poussoir
pour aller à la page
ENGLI H
FRANÇAI
E PAÑOL
OM-0042 REV110

SAFETY RULES
2
BACK TO
INDEX
• Always be cautious of potential hazards such as electrical wiring, slippery footing, damp or wet conditions, etc.
• Make sure you know what you are fastening — look for hidden hazards.
• Keep work area clean. Cluttered areas and benches invite accidents.
• Keep children away. All visitors should be kept a safe distance from work area.
• Store idle tools. When not in use, tools should be stored in high or locked-up place — out of reach of children.
• Use safety glasses.
• Do not overreach. Keep proper footing and balance at all times.
• Maintain tools with care. Follow instructions with care.
• For service, use only approved service centers.
• Use only original parts provided by the supplier.
• Stay alert — watch what you are doing. Use common sense.
• Do not staple into electrical wires. Be cautious of wires that may be hidden from view. Disconnect circuits.

HOW TO LOAD STAPLES
3
BACK TO
INDEX
TO LOAD
1. Remove pusher rod from machine.
2. Insert strip of staples.
3. Replace pusher rod.
TO CLEAN STAPLE CHANNEL
1. Remove pusher rod A.
2. Remove screw and nut from hole B.
3. ull down entire inside frame for complete cleaning.
How to determine staple shortage for refill.
1. ress latch to release pusher rod.
2. Lightly push rod forward until it stops. Visible projected
part of rod indicates amount of staples remaining in track.

4
BACK TO
INDEX

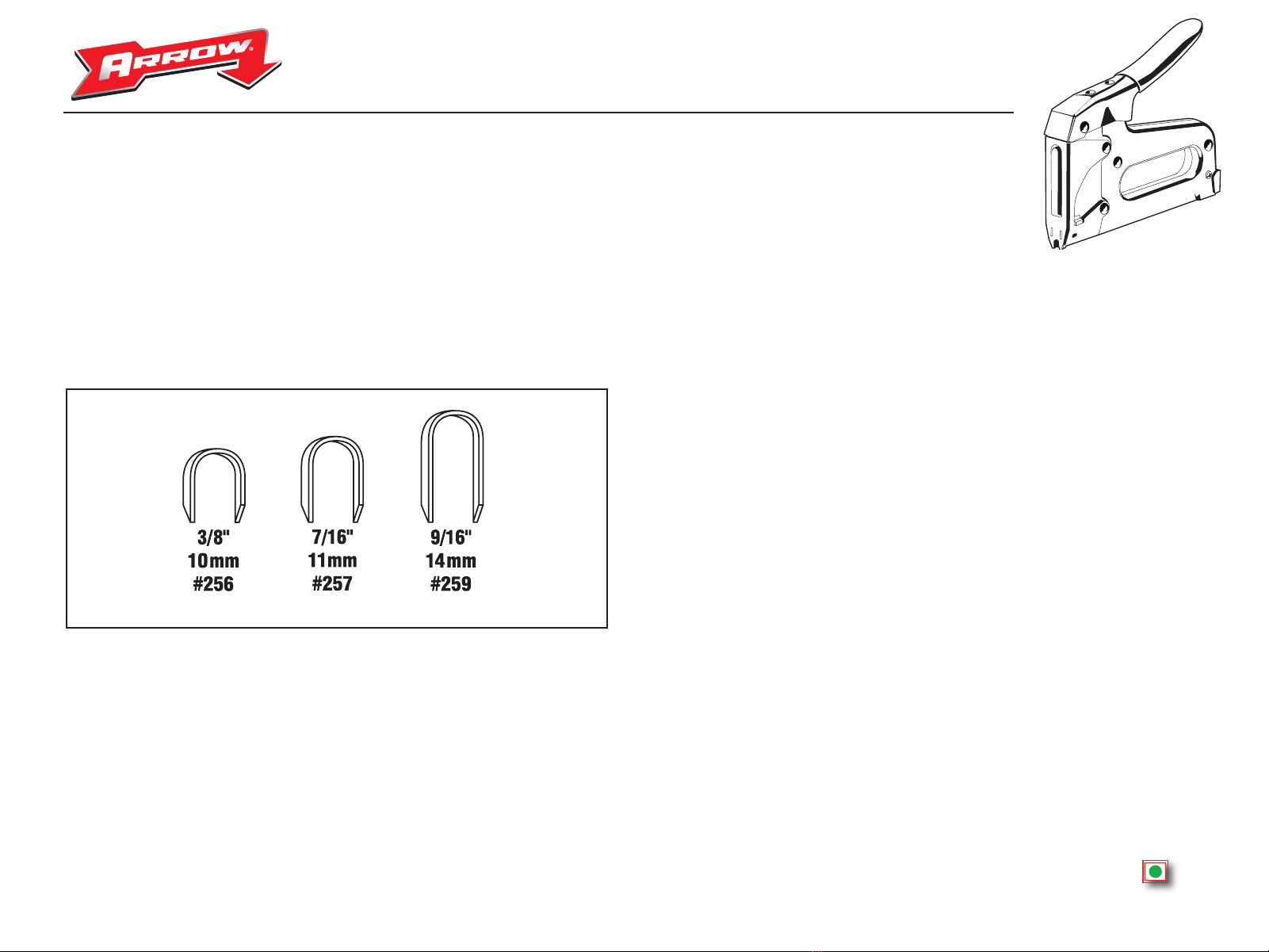

1 For best results, the T25™ Staple Gun is equipped with extended grooved-blade to position wire for proper envelopment of staple.
2. Uses 3 staple lengths: 3/8", 7/16", 9/16". Excellent for use with braided wire, single and double strand wire, rubber coated wire, hollow tube
lines and other low voltage wire up to 1/4" diameter.
3. Recommended for remote control wiring, thermostat control wiring, audio system wiring, alarm system wiring, pin ball machine wiring,
telephone installation wiring, television and radio wiring, inter-communication wiring, CATV, and many other wiring uses. Also used for
stringing wire.
A WORD ABOUT ARROW®TAPLE
Only Arrow®knows the proper staple tolerances required for best performance of the T25™ Staple Gun. Only Genuine Arrow®T25™ Staples are
made to these exact tolerances to insure top fastening performance. Accept no substitutes. Always insist on Genuine Arrow®Staples.
ABOUT STAPLES

5
BACK TO
INDEX
Arrow Fastener Co., LLC
271 Mayhill Street, Saddle Brook, N.J. 07663
Tel. [phone]
ACCESSORIES
MAINTENANCE
Your T25™ is virtually maintenance free. Keep tool clean and free of dust. Wipe clean
with a dry cloth do not use harsh chemicals to clean your T25™.
In the unlikely event that you should need service, contact:

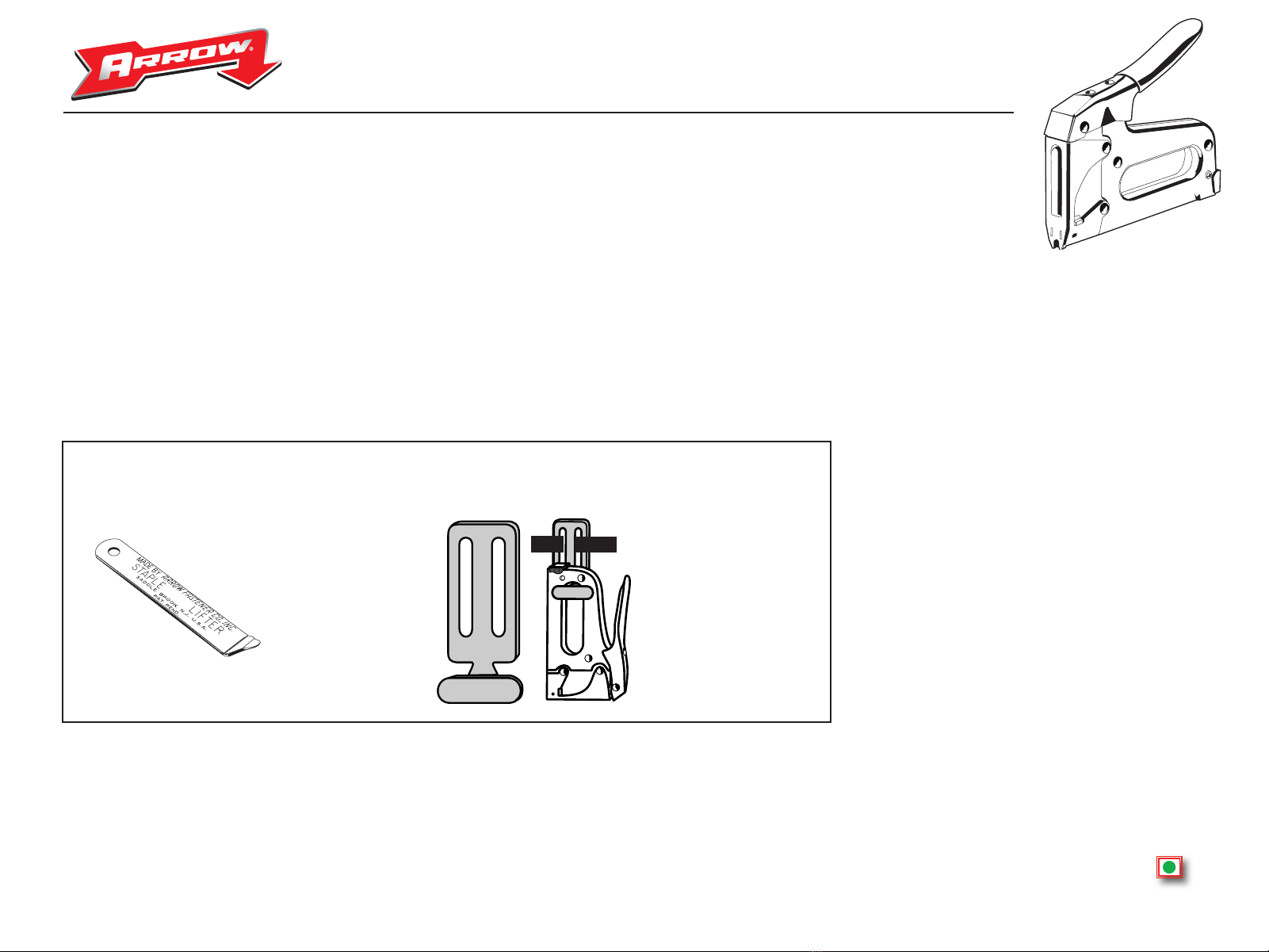

Arrow accessories and genuine Arrow T25™ Staples are available at retail outlets, hardware stores,
lumberyards and wherever fine tools are sold.
L50™
TAPLE LIFTER BH1™
HAND FREE
BELT HOOK

REGLAS DE SEGURIDAD
6
DE NUEVO
A ÍNDICE
• Siempré debe estar alerta a posibles riesgos tales como cables electricos, pisos resbalosos, condiciones humedas o mojadas, etc.
• Asegúrese de saber lo que esta fijando, esté pendiente de riesgos ocultos.
• Mantenga limpia el área de trabajo. Las áreas y bancas desordenadas propician accidentes.
• Mantenga alejados a los niños. Todo visitante debe permanecer a una distancia del área que no presente peligros.
• Almacene las herramientas que no están en uso. Cuando no se estén usando las herramientas se deben almacenar en un lugar elevado o cerrado con llave, fuera
del alcance de los niños.
• Use gafas protectoras.
• No se estire demasiado para alcanzar algo. Siempre debe mantener el debido equilibrio.
• Dé mantenimiento a las herramientas meticulosamente. Obedezca las instrucciones con cuidado.
• ara obtener servicio, comuníquese solamente con los centros de servicio aprobados.
• Use solamente las piezas originales proporcionadas por el proveedor.
• Manténgase alerta, fíjese en lo que hace. Use el sentido común.
• No coloque la grapa en cables electricos. Este seguro que no hayan cables que no se alcanzan a ver. Desconecte el circuito.

CÓMO CARGAR GRAPAS
7
DE NUEVO
A ÍNDICE
PARA CARGAR
1. Saque la varilla empujadora de la máquina.
2. Meta la franja de grapas.
3. Coloque la varilla de nuevo.
PARA LIMPIAR EL CANAL DE GRAPA
1. Saque la varilla A.
2. Quite la tuerca y el tornillo del agujera B.
3. Saque el canal de grapas para limpiarlo completamente.
Como determinar la cantidad de grapas necesarias
para relienar.
1. Oprima el pestillo para soltar la varia de alimentacion.
2. Empuje la varilla levemente hacia adelante hasta la
parrada. Los componentes sobresalientes visibles de la
varilla indican la cantidad de grampas que quedan
en la carrilera.

8
DE NUEVO
A ÍNDICE

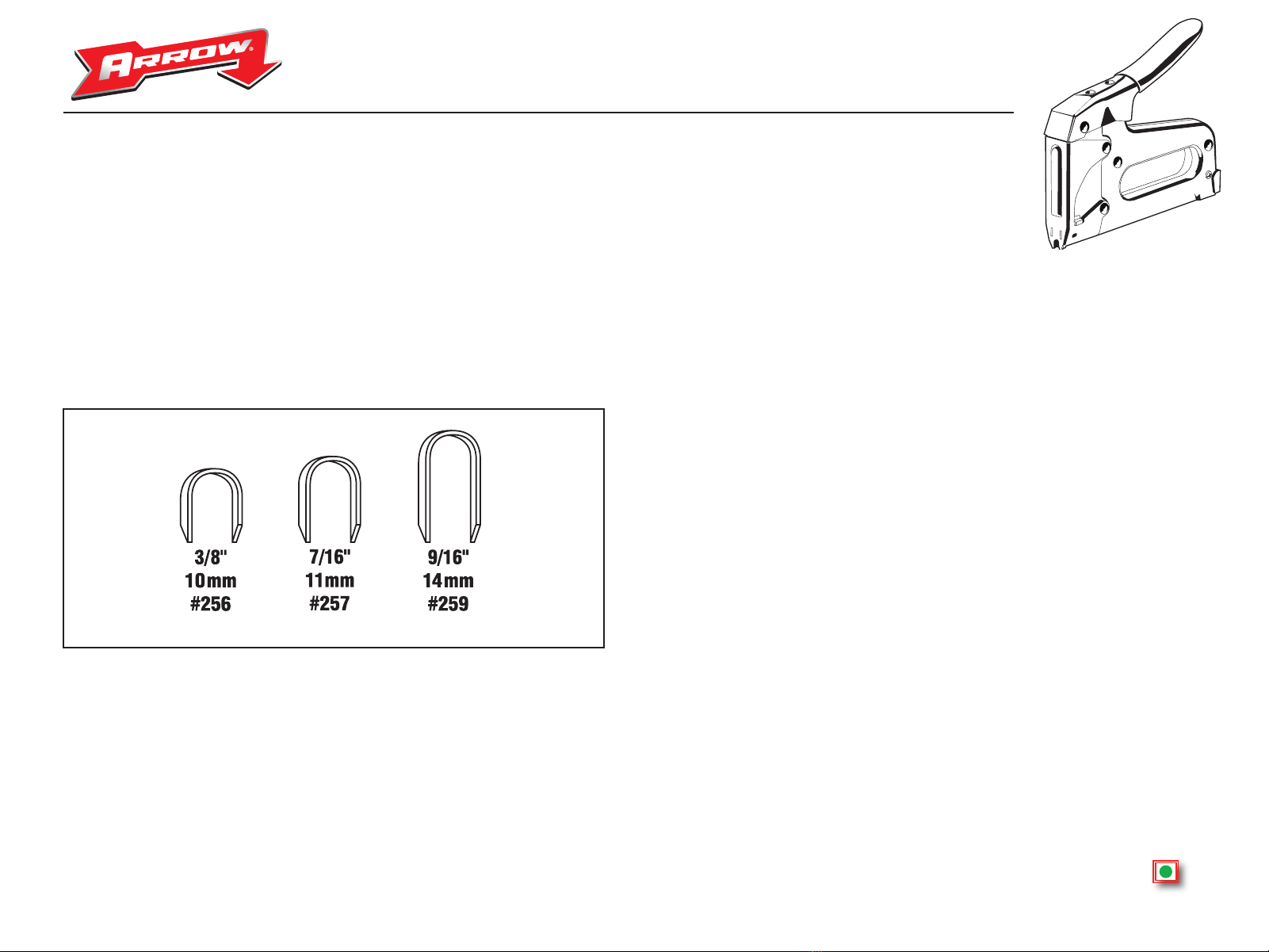

1. ara el logro de un engrapado mas preciso, la T25™ está equipada con una punta alargada y con una ranura adecuada para centralizer el
alambre y colocar la grapa sobre el.
2. Usa grapas de largo: 9/32", 3/8", 7/16", 9/16". Excelente para el uso con alambre tranzado, solo o doble alambre de hebras, alambre
cubierto, tubo de lineas y otros alambres de bajo vol taje hasta un 1/4" de diametro.
3. Recomendada para el alambrado en controles remotos, controles de termostatos, sistemas de alarma, alambrado de maquinas de juego,
instalación de teléfonos, en televisión, en radio, intercomunicadores, CATV y otros muchos usos de alambrado. También se puede usar
poniendo las grapas primero y después.
UNA PALABRA OBRE LA GRAPA ARROW®
Solamente Arrow®conoce las tolerancias de grapas apropiadas que se requieren para el mejor funcionamiento de la Grapadora T25™.
Solamente Genuinas Grapas Arrow®T25™ son hechas con las tolerancias exactas para asegurar el mejor funciomaniento de la engrapa-
dora. No acepte sustitutos. Siempre insista en Genuinas Grapas Arrow®.

9
DE NUEVO
A ÍNDICE
Arrow Fastener Co., LLC
271 Mayhill Street, Saddle Brook, N.J. 07663
Tel. [phone]
ACCESORIOS
MANTENIMIENTO
Su T25™ prácticamente no necesita mantenimiento. Mantenga su herramienta limpia y libre de polvo. No utilice químicos agresivos para limpiar su
T25™, sólo use un paño seco.
En el improbable caso de que usted debe necesitar servicio, póngase en contacto con:
Los accesorios Arrow®y las grapas Arrow®genuinas T25™ se encuentran disponibles en tiendas de venta al menudeo, ferreterías,
depósitos de madera y en cualquier sitio donde se vendan herramientas de calidad..
L50™
LEVANTADOR
DE GRAPA
BH1™
GANCHO DE CINTURÓN
PARA MANO LIBRE

INSTRUCTIONS DE SÉCURITÉ
10
DE NOUVEAU
À L'INDEX
• Soyez toujours vigilant à cause de possibles sources de danger tels que les câblages electriques, les sols glissants. I’humidité, etc.
• Assurez-vous de bien connaître le produit que vous fixez cherchez les dangers cachés.
• Veillez à ce que l’aire de travail soit propre. Les locaux et plans de travail encombrés sont propicés aux accidents.
• Veillez à ce que les enfants restent a l’écart. Tous les visiteurs doivent se tenir à une distance raisonnable des zones de travail.
• Rangez les outils qui ne sont pas en usage dans un endroit sur, en hauteur ou sous clé, hors de la portée des enfants.
• ortez des lunettes de sécurite.
• N’essayez pas d’atteindre des points éloignés. Conservez votre équilibre en tout temps.
• Veillez à soigneusement entretenir votre outillage. Respectez scrupuleusement les instructions à cet effet.
• En cas de besoin faites appel exclusivement à un centre de dépannagé agréé.
• Utilisez exclusivement des pièces d’origine desponibles chez votre fournisseur.
• Restez vigilant – donnez toute votre attention à votre travail. Faites preuve bon sens.
• recaution: Avant d’agrafer, assurez-vous quel cable se trouve bien dans l’empreinte du bec de l’agrafeuse ceci afin d'éviter d’endommages les fils conducteurs. Attention:
Lors de la pose du cable, bien vérifer que celui-ci ne soit pas sous tension.
