Ashley Harbour LWSC0693B User manual

ITEM #0402100
MODEL #LWSC0693B
OUTDOOR WALL LNTRN
Français p. 9
Español p. 17
1
ATTACH YOUR RECEIPT HERE
Serial Number Purchase Date
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-800-645-3184, 8 a.m. - 5 p.m., EST, Monday - Friday.

PACKAGE CONTENTS
2
PART DESCRIPTION QUANTITY
1
1
1
A
B
CShade
Fixture Body
Crossbar
A
C
B

HARDWARE CONTENTS (shown actual size)
Mounting
Ball
Qty. 2
Mounting
Screw
Qty. 2
Outlet
Box
Screw
Qty. 2
DD EE
CC FF
Hex Nut
Qty. 2
3
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
WARNING
• RISK OF ELECTRIC SHOCK - Before beginning installation, turn off electricity at the circuit
breaker box or the main fuse box.
• RISK OF FIRE - Use bulbs specified by the markings and/or labels on the fixture.
CAUTION
• For your safety, read instructions completely before beginning installation.
• If in doubt about electrical installation, consult a licensed electrician.
• Turn off electricity to fixture before replacing the bulb(s).
AA BB
Wire
Connector
Qty. 3
Green
Ground
Screw
[preassembled
to Crossbar (A)]
Qty. 1

4
Hardware Used
CC x 2
Mounting
Screw
DD Outlet Box
Screw
EE x 2
x 2
Hex Nut
1. 1
PREPARATION
ASSEMBLY INSTRUCTIONS
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents above. If any part is missing or damaged, do not
attempt to assemble the product. Contact customer service for replacement parts.
Estimated Assembly Time: 20 - 30 minutes
Tools Required for Assembly (not included): Flathead screwdriver, Phillips screwdriver, Pliers,
Wire cutters, Electrical tape, Safety goggles and Ladder.
Helpful Tools (not included): Wire strippers
a. Screw the mounting screws (CC) into the
crossbar (A), place the mounting screws
(CC) and thread the hex nuts (EE) onto the
mounting screws (CC) as shown. Secure the
position of the mounting screws (CC) by
tightening the hex nuts (DD) against the
crossbar (A).
b. Secure the crossbar (A) to the outlet box
with outlet box screws (DD). (Fig. 1)
Outlet Box
EE
DD
CC
A

5
ASSEMBLY INSTRUCTIONS
Hardware Used
2. Attach ground fixture wire to either the green
ground screw (AA) on crossbar (A) or to the
ground wire in the outlet box (usually GREEN
or BARE). If attaching fixture ground wire to
the crossbar (A), it is imperative the outlet
box in your home be properly grounded.
Connect the neutral WHITE or RIBBED side
fixture wire to the neutral usually WHITE wire
from the outlet box. Connect the hot BLACK
or SMOOTH side fixture wire to the hot
usually BLACK wire from the outlet box.
Fasten wires together with a wire
connector (BB) and tightly wrap connector
with electrical tape (not included). (Fig. 2)
2
AA x 1
Green
Ground
Screw
White Wire
From Outlet Box
Black Wire
From Outlet Box
Bare, or Green
Ground Wire Bare, or Green
Fixture Ground Wire
From Outlet Box
Bare, or Green
Ground Wire
From Outlet Box
White or
Ribbed Side
From Fixture
From Fixture
Black or
Smooth Side
OR AA
BB
BB x 3
Wire
Connector
3. Carefully tuck all wires into the outlet box and
position the fixture body (C) over the outlet box.
Align the holes in the backplate of the fixture
body (C) with the mounting screws (CC)
attached to the crossbar (A). Pass the fixture
over the mounting screws (CC) and secure by
threading mounting balls (FF) onto end of
screws. Tighten until snug. (Fig. 3)
Hardware Used
4. Install the correct bulb referring to fixture
markings and/or labels for maximum wattage.
3CC C
FF
FF x 2
Mounting
Ball
Backplate
Outlet Box

6
5. Place the shade (B) inside of the cage, thread
into the fixture hood. Hand-tighten until snug.
(Fig. 4)
6. To prevent moisture from entering the wire
compartment, apply a small amount of silicone
sealer (not included) to the threaded side of the
mounting balls (FF) and then install them onto
the mounting screws (CC). Wipe off excess
caulk. (Fig. 5)
7. Make sure exterior wall surface and fixture
backplate are free of dirt before applying caulk.
Using exterior grade caulk, start on one side of
fixture backplate and follow contour, where the
fixture backplate meets the exterior wall surface
upward. Proceed to caulk over top of backplate
and down other side.
Do not caulk bottom of fixture backplate to
ensure proper moisture drainage. (Fig. 6)
Fixture Hood
Socket
Cage
Exterior grade caulk
Outdoor
fixture
backplate
Exterior
wallsurface
ASSEMBLY INSTRUCTIONS
4
5
6
B
Exterior grade caulk
Mounting ball

7
CARE AND MAINTENANCE
• Wipe clean using soft, dry cloth or static duster. Always avoid using harsh chemicals and abrasives
to clean fixture as they may damage the finish.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Bulbs will not light. 1. Bulb is burned out.
2. Power is off.
3. Faulty wire connection.
4. Faulty switch.
1. Replace light bulb.
2. Make sure power supply is on.
3. Check wiring.
4. Test or replace the switch.
Fuse blows or the
circuit breaker trips
when light is turned
on.
1. Crossed wires or power wire is
grounding out. 1. Check wire connection.
WARRANTY
The manufacturer warrants all of its lighting fixtures against defects in materials and workmanship for
one (1) year from the date of purchase. If within this period the product is found to be defective in
material or workmanship, the product must be returned, with a copy of the original sales receipt as
proof of purchase in the original carton, to the place of purchase. The manufacturer will, at its option,
repair, replace or refund the original purchase price to the consumer. This warranty does not cover
fixtures becoming defective due to misuse, accidental damage, improper handling and/or installation
and specifically excludes liability for direct, incidental or consequential damages. As some states do
no allow exclusions or limitations on an implied warranty, the above exclusions and limitations may
not apply to you. This warranty gives you specific legal rights. You may have other rights that vary
from state to state.
II
If you have any questions regarding the product, please call customer service at 1-866-535-1869, 8
a.m. - 5 p.m., EST, Monday - Friday.

8
REPLACEMENT PARTS LIST
Printed in China
A
AA
BB
CC
DD
EE
FF
GG
B
C
PART DESCRIPTION NUMBER
DD
CC
BB
AA
A
EE
Wire Connector
Crossbar
Green Ground Screw
Outlet Box Screw
Mounting Screw
Hex Nut
9571KIT
G3335BY
FF
Mounting Ball
B
Shade
10693BLWSCC
Fixture Body
G3336BY
GG
Clear Glass
For replacement parts, call our customer service department at 1-800-645-3184, 8 a.m. - 5 p.m.,
EST, Monday - Friday.

ARTICLE N°0402100
MODÈLE N°LWSC0693B
9
JOINDRE LE REÇU ICI
Numéro de série Date d’achat
Des questions, des problèmes, des pièces manquantes? Avant de retourner l'article à
votre détaillant, appelez notre service à la clientèle au 1 800 645-3184, entre 8 h et 17 h
(HNE), du lundi au vendredi.
LANTERNE MURALE
POUR L’EXTÉRIEUR

CONTENU DE L'EMBALLAGE
10
1
1
1
A
B
CAbat-jour
Corps du luminaire
Traverse
PIÈCE DESCRIPTION QUANTITÉ
A
C
B

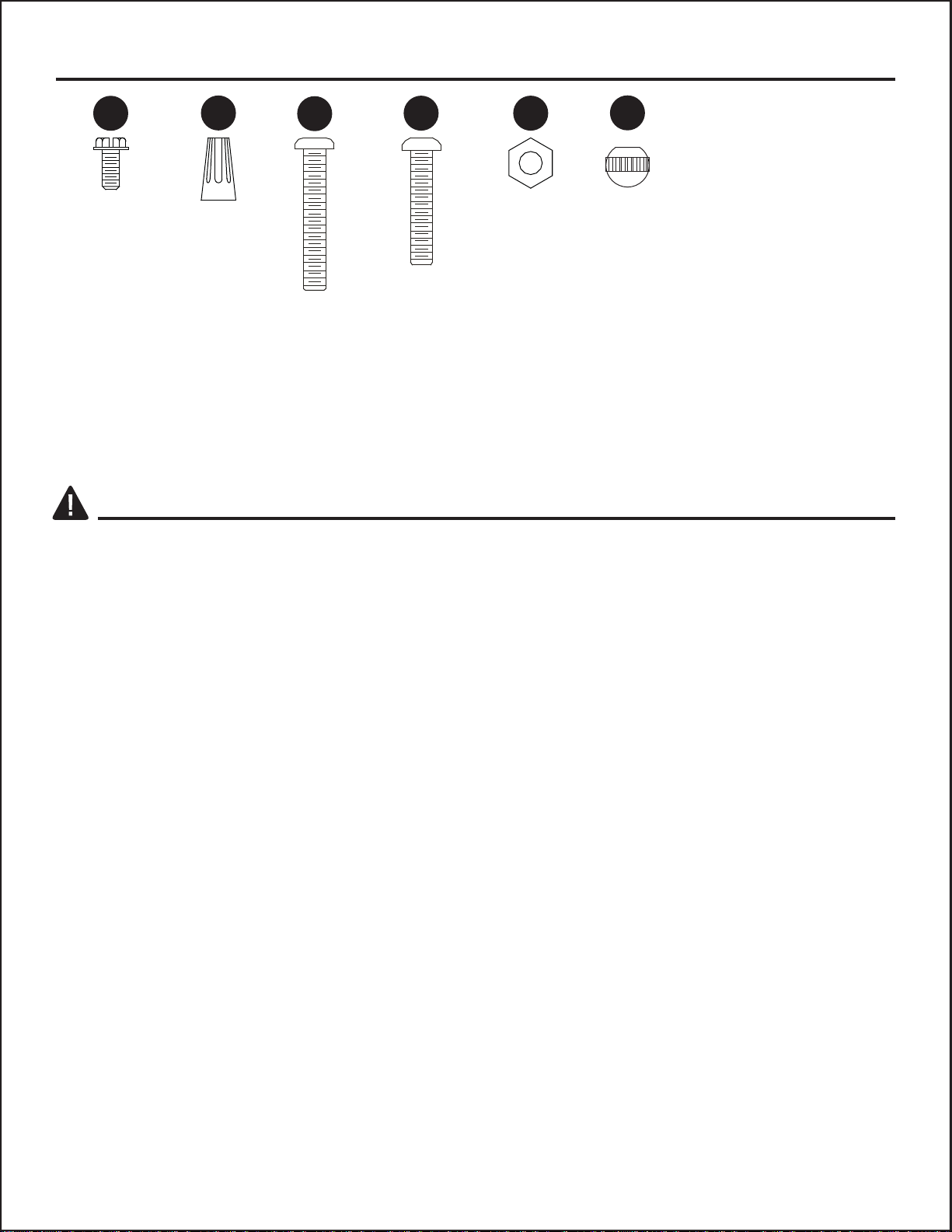

QUINCAILLERIE INCLUSE (grandeur réelle)
11
CONSIGNES DE SÉCURITÉ
Veuillez vous assurer de lire et de comprendre l’intégralité de ce manuel avant d’assembler,
d’utiliser ou d’installer ce produit.
AVERTISSEMENT
• RISQUE DE CHOC ÉLECTRIQUE - Avant de commencer l'installation, coupez l'électricité au
niveau de la boîte de disjoncteurs ou du coffret à fusibles principal.
• RISQUE D'INCENDIE - Utilisez les ampoules précisées par les marques et/ou les étiquettes
ur le luminaire.
MISE EN GARDE
• Pour votre sécurité, lisez les instructions au complet avant de commencer l'installation.
• En cas de doute au sujet de l'installation électrique, consultez un électricien agréé.
• Coupez l'électricité vers le luminaire avant de remplacer l'ampoule ou les ampoules.
Écrou
à boule
Qty. 2
Vis de
montage
Qty. 2
Vis de
boîte à
prises
Qty. 2
DD EE
CC FF
Écrou
hexagonal
Qty. 2
AA BB
Connecteur
de fils
Qty. 3
Vis de
terre
verte
(préassemblée
au support
de montage [A])
Qty. 1

12
PREPARATION
INSTRUCTIONS POUR L’ASSEMBLAGE
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez
les pièces avec la liste du contenu de l’emballage et celle de la quincaillerie ci-dessus. S’il y a
des pièces manquantes ou endommagées, ne tentez pas d’assembler le produit. Communiquez
avec le service à la clientèle pour obtenir des pièces de rechange.
Durée d'assemblage prévue: 20 à 30 minutes.
Outils requis pour l'assemblage (non compris) : Tournevis plat, Tournevis cruciforme, Pinces,
Cisaille, Ruban isolant, Lunettes de sécurité, Échelle.
Outils utiles (non compris) : Pinces à dénuder
1
Boîte de sortie
a. Vissez les vis de montage (CC) dans la
traverse (A), puis positionnez les vis de
montage (CC) et vissez les écrous
hexagonaux (EE) aux vis de montage (CC) tel
qu’il est illustré. Serrez les écrous hexagonaux
(DD) contre la traverse (AA) pour fixer les vis
de montage (AA).
b. Fixez la traverse (A) à la boîte de sortie à
l’aide des vis pour boîte de sortie (DD). (Fig. 1)
1.
D
CC x 2
DD
EE x 2
x 2
Quincaillerie utilisée
Vis de
montage
Vis pour
boîte de
sortie
Écrou
hexagonal
EE
DD
CC
A

13
INSTRUCTIONS POUR L’ASSEMBLAGE
CC C
FF
3

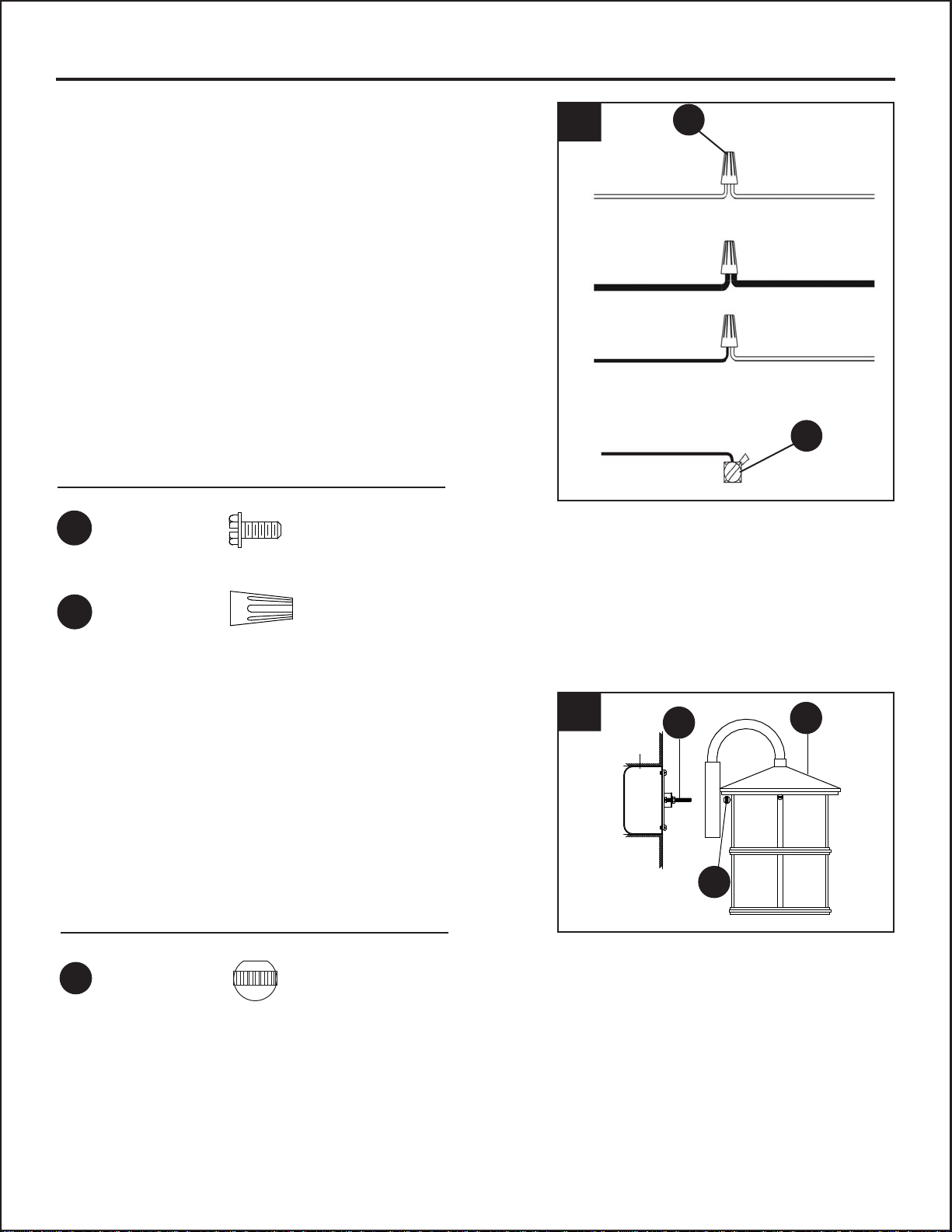

Fixez le fil de mise à la terre à la vis de mise à la
terre verte (AA) de la traverse (A) ou au fil de mise
à la terre de la boîte de sortie (fil habituellement
VERT ou DÉNUDÉ). Si vous attachez le fil de mise
à la terre du luminaire à la traverse (A), il est
essentiel que la boîte de sortie de votre maison soit
correctement mise à la terre. Raccordez le fil
neutre du luminaire (BLANC ou RAINURÉ sur le
côté) au fil neutre (généralement BLANC) de la
boîte de sortie. Raccordez le fil chargé du luminaire
(NOIR ou LISSE sur le côté) au fil chargé
(généralement NOIR) de la boîte de sortie. Joignez
les deux fils au moyen d’un capuchon de connexion
(BB), et couvrez le capuchon de ruban isolant (non
inclus) en serrant bien. (Fig. 2)
2.
AA
BB
Quincaillerie utilisée
x 1
Vis de mise à
la terre verte
x 3
Capuchon de
connexion
2
Fil blanc de la
boîte de sortie
Fil noir de la
boîte de sortie
Fil noir ou lisse
sur le côté
Fil du luminaire
Fil de mise à la terre
dénudé ou vert de
la boîte de sortie
Fil de mise à la terre
dénudé ou vert de la
boîte de sortie
Fil de mise à la
terre dénudé ou
vert du luminaire
Fil blanc ou
rainuré sur le
côté du luminaire
OU
BB
AA
3. Insérez soigneusement tous les fils dans la boîte
de sortie, puis placez le corps du luminaire (E)
sur la boîte de sortie. Alignez les trous de la
plaque arrière du corps du luminaire (E) avec les
vis de montage (CC) fixées dans la traverse (A).
Placez le luminaire sur les vis de montage (CC)
et fixez le tout en vissant les écrous à boule (FF)
à l’extrémité des vis. Serrez fermement. (Fig. 3)
4. Posez une ampoule dont la puissance est
conforme aux indications ou aux étiquettes
apposées sur le luminaire.
FF x 2
Quincaillerie utilisée
Écrou
à boule
Boîte de
sortie

14
5. Placez l’abat-jour (B) dans la cage et vissez-le
au boîtier du luminaire. Serrez-le à la main
jusqu’à ce qu’il soit fixé. (Fig. 4)
6. Afin d'empêcher l’humidité de pénétrer le
compartiment des fils, appliquez une petite
quantité de calfeutre à base de silicone (non
inclus) sur le côté fileté des écrous sphériques
(FF), puis fixez-les aux vis de montage (CC).
Essuyez l'excédent de calfeutre. (Fig. 5)
7. Avant d’appliquer le calfeutre, assurez-vous que
la surface du mur et que la plaque murale du
luminaire sont exemptes de saletés. Appliquez
un calfeutre pour usage extérieur sur un côté de
la plaque murale du luminaire, à la jonction entre
la plaque murale et le mur, et suivez le contour
de la plaque. Appliquez le calfeutre sur le dessus
de la plaque murale, puis sur l’autre côté.
N’appliquez pas le calfeutre sous la plaque
murale du luminaire afin de permettre une
évacuation adéquate de l'humidité. (Fig. 6)
Boîtier du luminaire
Douille
Cage
Calfeutre pour usage
extérieur
Plaque murale
du luminaire
Surface du mur
INSTRUCTIONS POUR L’ASSEMBLAGE
4
5
6
FF
Calfeutre pour usage
extérieur
B

15
SOINET ENTRETIEN
• Essuyez au moyen d'un chiffon doux et propre ou d'un plumeau antistatique. Évitez toujours
d'utiliser des produits chimiques rudes et des abrasifs pour nettoyer le luminaire puisqu'ils peuvent
endommager le fini.
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE ACTION CORRECTRICE
Les ampoules ne
s'allument pas. 1. L'ampoule est grillée.
2. L'alimentation électrique est fermée.
3. Connexion de fils défectueuse.
4. Interrupteur défectueux.
1. Remplacez l'ampoule.
2. Assurez-vous que l'alimentation
est mise en marche.
3. Vérifiez les fils.
4. Vérifiez ou remplacez
l'interrupteur.
Le fusible saute ou
le disjoncteur se
déclenche lorsque la
lumière est allumée.
1. Les fils sont croisés ou le fil
d'alimentation se met à la terre. 1. Vérifiez la connexion des fils.
GARANTIE
Le fabricant garantit tous ses luminaires contre les défauts de fabrication de matériaux et de main
d'oeuvre pendant un (1) an à compter de la date d'achat. Si pendant cette période, le produit s'avère
défectueux en ce qui concerne les matériaux ou la main d'oeuvre, le produit peut être retourné, avec
une copie du reçu d'achat original comme preuve d'achat, dans sa boîte originale au lieu de l'achat.
Le fabricant, à sa discrétion, réparera ou remplacera le produit ou remboursera son prix d'achat
original au consommateur. Cette garantie ne couvre pas les luminaires qui deviennent défectueux à
cause d'une mauvaise utilisation, d'un dommage accidentel, d'une mauvaise manipulation et/ou
installation et exclut spécifiquement la responsabilité pour les dommages directs, consécutifs ou
indirects. Puisque certaines provinces ne permettent pas les exclusions ou les restrictions d'une
garantie implicite, les exclusions et les restrictions précédentes peuvent ne pas s'appliquer à votre
cas. Cette garantie vous confère des droits légaux précis. Vous pouvez avoir d'autres droits qui
varient d'une province à l'autre.

16
LISTE DES PIÈCES DE RECHANGE
Imprimé en Chine
Pour vous procurer des pièces de rechange, appelez notre service à la clientèle au 1 800 645-3184,
entre 8 h et 17 h (HNE), du lundi au vendredi.
A
AA
BB
CC
DD
EE
FF
GG
B
C
PIÈCE DESCRIPTION NOMBRE
DD
CC
BB
AA
A
EE
Capuchon de connexion
Traverse
Vis de mise à la terre verte
Vis pour boîte de sortie
Vis de montage
Écrou hexagonal
9571KIT
G3335BY
FF Écrou à boule
BAbat-jour 10693BLWSCCCorps du luminaire G3336BY
GG
Verre Clair

ARTICULO #0402100
MODELO #LWSC0693B
17
ADJUNTE SU RECIBO AQUÍ
Número de serie Fecha de compra
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1 800 645-3184, de lunes a viernes de 8 a.m. a 5
p.m., hora estándar del Este.
FAROL DE PARED
PARA EXTERIORES

CONTENIDO DEL PAQUETE
18
1
1
1
A
B
CPantalla
Cuerpo de la lámpara
Placa perforada
PIEZA DESCRIPCIÓN CANTIDAD
A
C
B

ADITAMENTOS (se muestra en tamaño real)
19
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
ADVERTENCIA
• RIESGO DE DESCARGA ELECTRICA: antes de comenzar con la instalación, desconecte la
electricidad en la caja de interruptores o caja de fusibles principal.
• RIESGO DE INCENDIO: utilice bombillas que coincidan con las marcas y/o rótulos de la
lámpara.
PRECAUCION
• Para su seguridad, lea todas las instrucciones antes de comenzar con la instalación.
• Si tiene dudas acerca de la instalación eléctrica, comuníquese con un electricista profesional.
• Desconecte la electricidad en la lámpara antes de reemplazar la(s) bombilla(s).
Bola de
montaje
Qty. 2
Tornillo
de montaje
Qty. 2
Tornillo
de la
caja de
salida
eléctrica
Qty. 2
DD EE
CC FF
Tuerca
hexagonal
Qty. 2
AA BB
Conector
para
cable
Qty. 3
Tornillo
de
conexión
a tierra
verde
[preensamblado
a la placa
perforada (A)]
Qty. 1

20
PREPARACION
INSTRUCCIONES DE ENSAMBLAJE
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y los aditamentos mencionados anteriormente. No
intente ensamblar el producto si falta alguna pieza o si éstas están dañadas. Póngase en
contacto con el Departamento de Servicio al Cliente para obtener piezas de repuesto.
Tiempo de ensamblado aproximado: entre 20 y 30 minutos.
Herramientas necesarias para el ensamblado (no incluidas): destornillador de
cabeza plana, Destornillador Phillips, Pinzas, Cinta aisladora, Tenazas, Gafas de
seguridad, Escalera.
Herramientas útiles (no incluidas): pinzas pelacable
1
Boîte de sortie
CC x 2
DD
EE x 2
x 2
1. a. a. Atornille los tornillos de montaje (CC) en la
placa perforada (A), coloque los tornillos de
montaje (CC) y enrosque las tuercas
hexagonales (EE) en los tornillos de montaje
(CC), como se muestra. Apriete las tuercas
hexagonales (DD) contra la placa perforada
(A) para asegurar la posición de los tornillos de
montaje (CC).
b. Asegure la placa perforada (A) a la caja de
salida con los tornillos para la caja de salida
(DD). (Fig. 1)
Tornillo para la
caja de salida
Tornillo
de montaje
Tuerca
hexagonal
Aditamentos utilizados
EE
DD
CC
A
