Ashley Harbour LWSC0092B User manual

MODEL #LWSC0092B
OUTDOOR WALL LANTERN
1
ATTACH YOUR RECEIPT HERE
Serial Number Purchase Date
ITEM #0402159
Français p. 10
Español p. 19
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-800-645-3184, 8 a.m. - 5 p.m., EST, Monday - Friday.

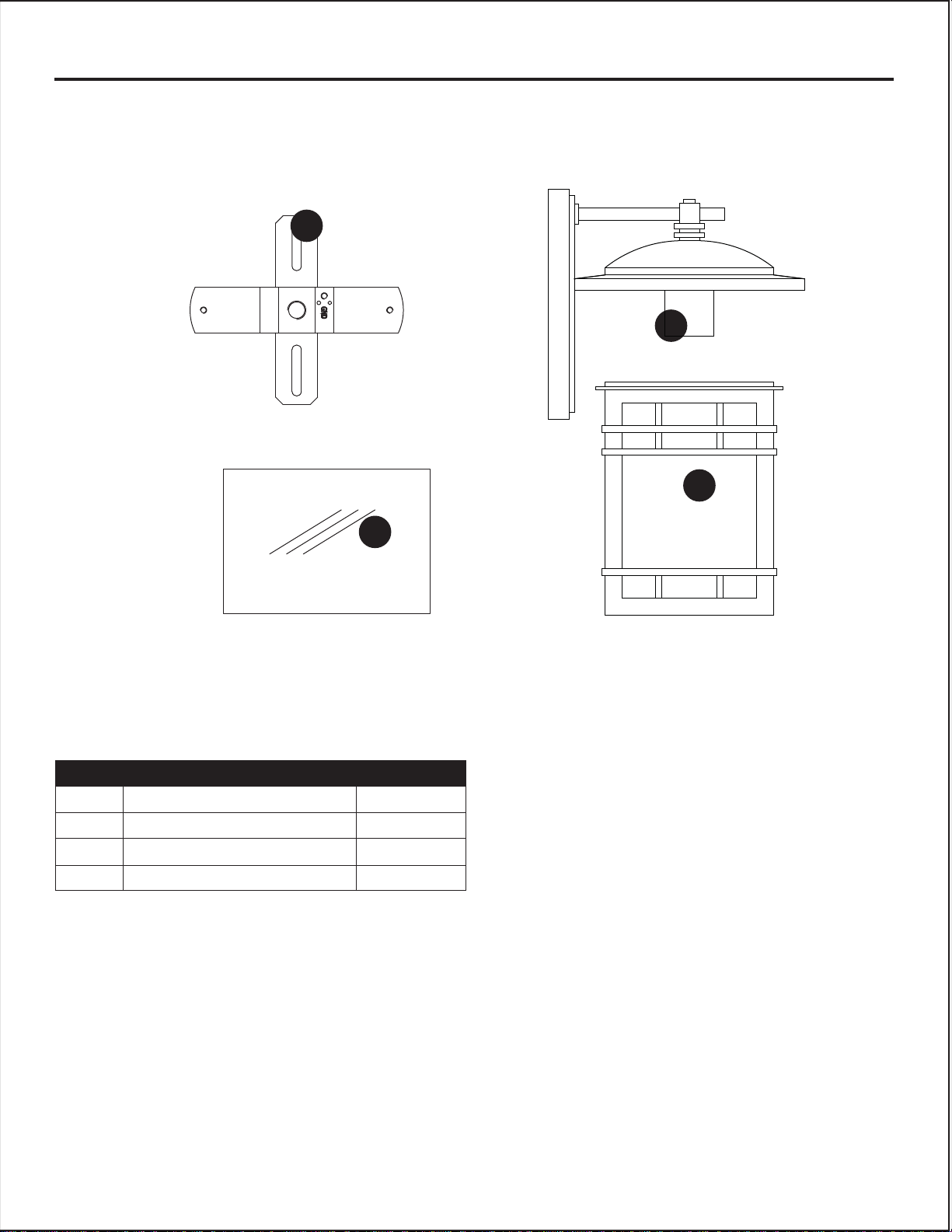

PACKAGE CONTENTS
2
PART DESCRIPTION QUANTITY
1
1
4
A
B
CGlass Panel
Fixture Body 1
DCage
Crossbar
A
C
D
B

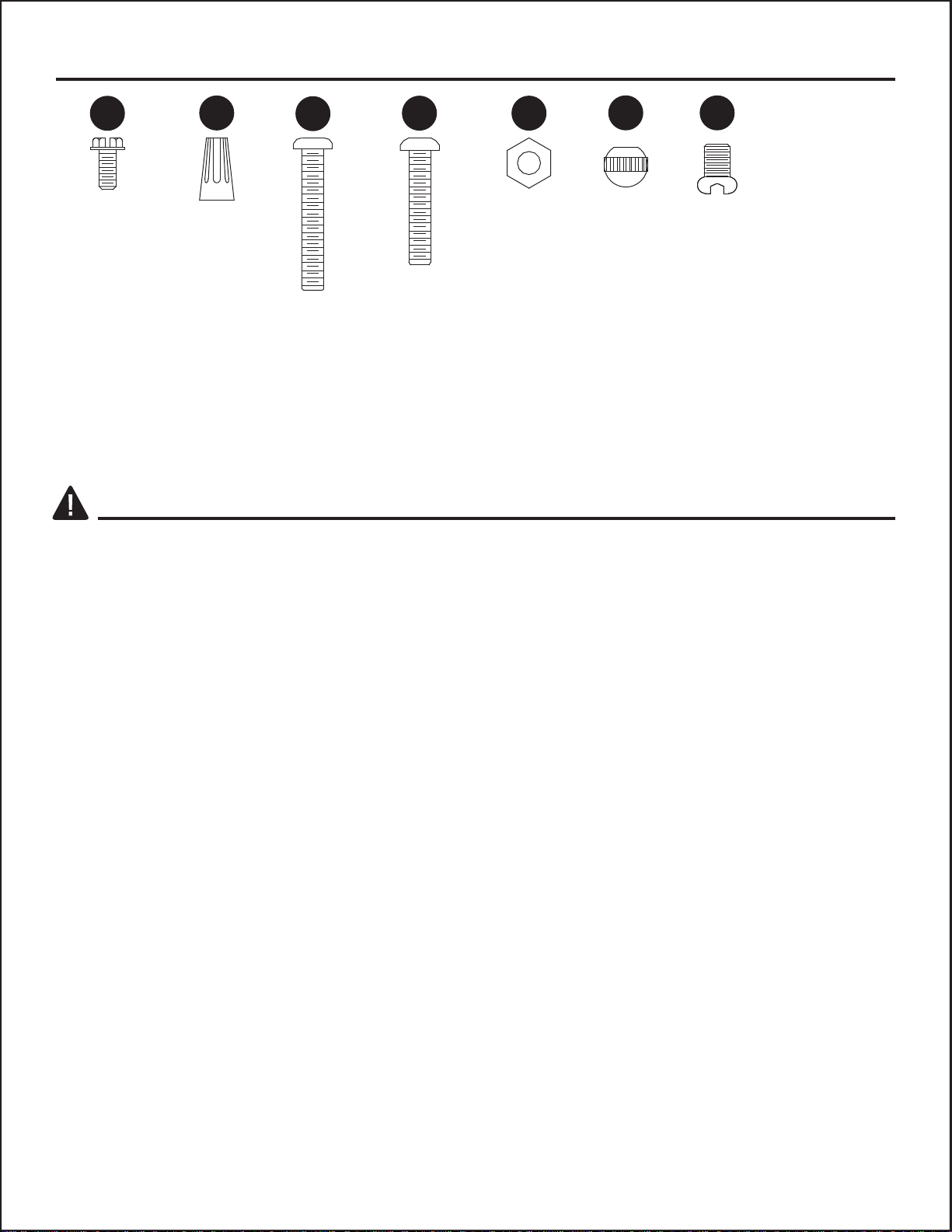

HARDWARE CONTENTS (shown actual size)
Mounting
Ball
Qty. 2
Mounting
Screw
Qty. 2
Outlet
Box
Screw
Qty. 2
DD EE
CC FF
Lock
Screw
Qty. 4
GG
Hex Nut
Qty. 2
3
SAFETY INFORMATION
AA BB
Wire
Connector
Qty. 3
Green
Ground
Screw
[preassembled
to Crossbar (A)]
Qty. 1
Please read and understand this entire manual before attempting to assemble, operate or install
the product. If you have any questions regarding the product, please call customer service at
1-866-535-1869, 8 a.m. - 5 p.m., EST, Monday - Friday.
WARNING
• RISK OF ELECTRIC SHOCK - Before beginning installation, turn off electricity at the circuit
breaker box or the main fuse box.
• RISK OF FIRE - Use bulbs specified by the markings and/or labels on the fixture.
CAUTION
• For your safety, read instructions completely before beginning installation.
• If in doubt about electrical installation, consult a licensed electrician.
• Turn off electricity to fixture before replacing the bulb(s).

4
1
PREPARATION
ASSEMBLY INSTRUCTIONS
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents above. If any part is missing or damaged, do not
attempt to assemble the product. Contact customer service for replacement parts.
Estimated Assembly Time: 20 - 30 minutes
Tools Required for Assembly (not included): Flathead screwdriver, Phillips screwdriver, Pliers,
Wire cutters, Electrical tape, Safety goggles and Ladder.
Helpful Tools (not included): Wire strippers

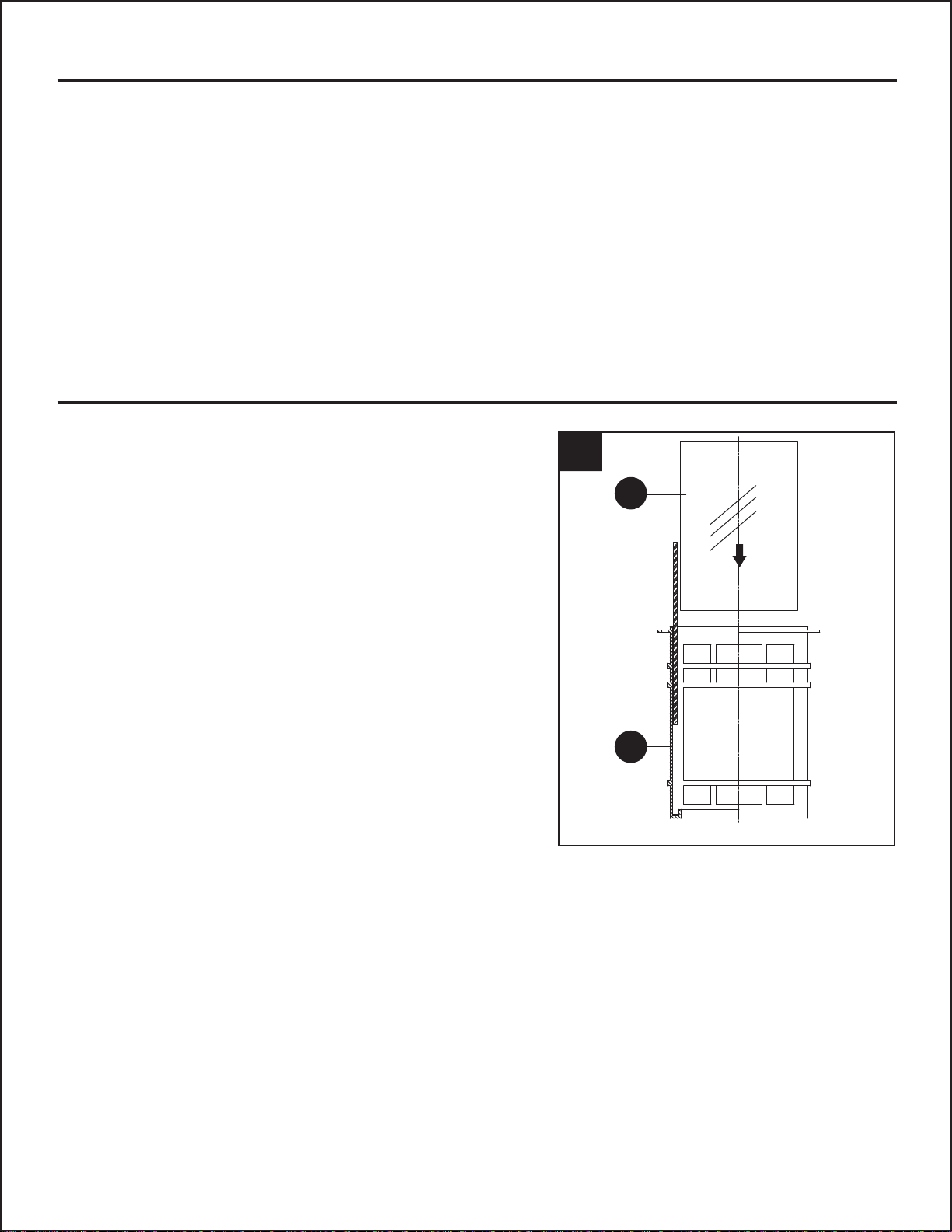

1. Slip Glass Panels (B) inside of the Slot in the
bottom edge of the Cage (D).(Fig. 1)
B
D
A
D
2. Install the correct bulb referring to fixture
markings and/or labels for maximum wattage.
Slot

5
GG
Hardware Used
CC x 2
Mounting
Screw
Hardware Used
GG x 4
Lock
Screw
DD Outlet Box
Screw
EE x 2
x 2
Hex Nut
4. 3

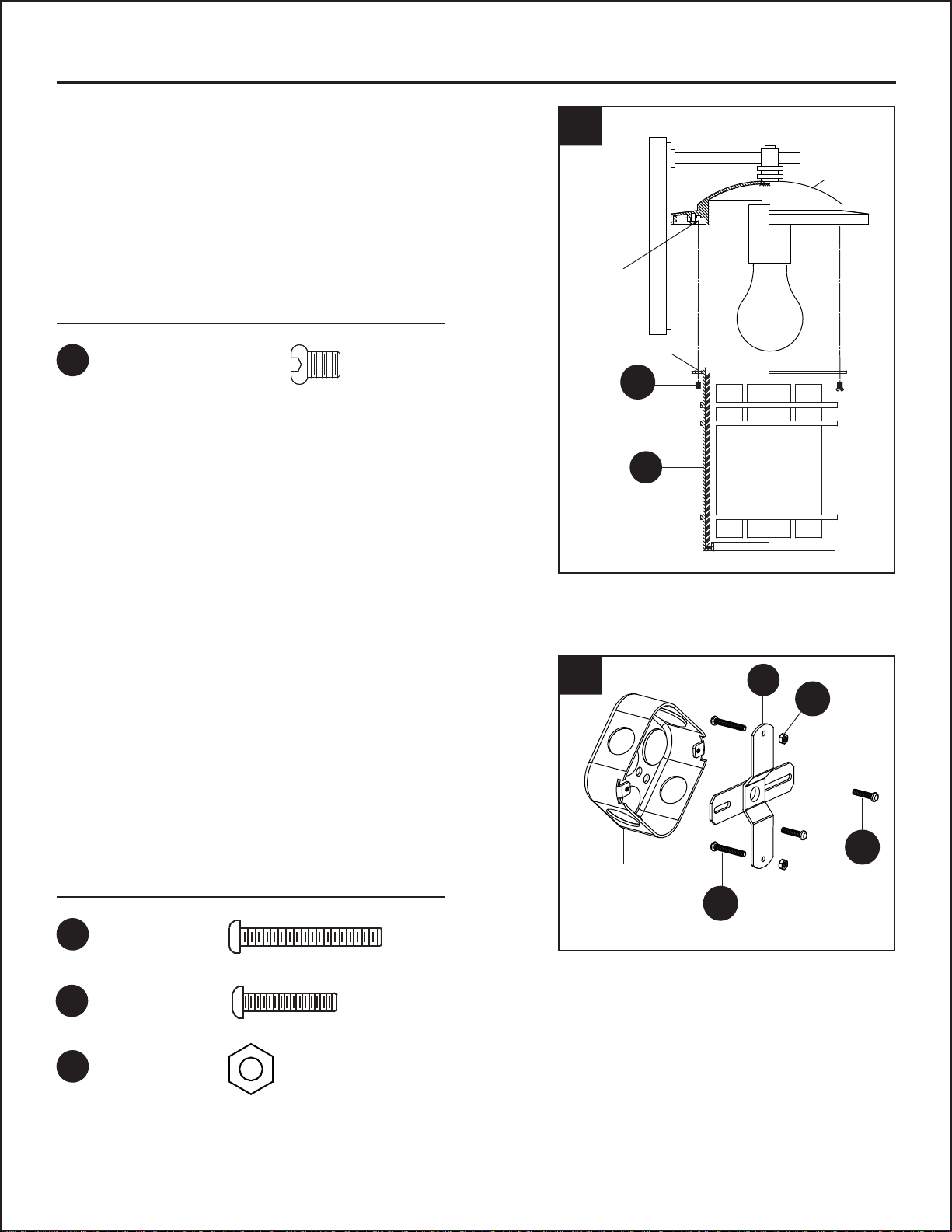

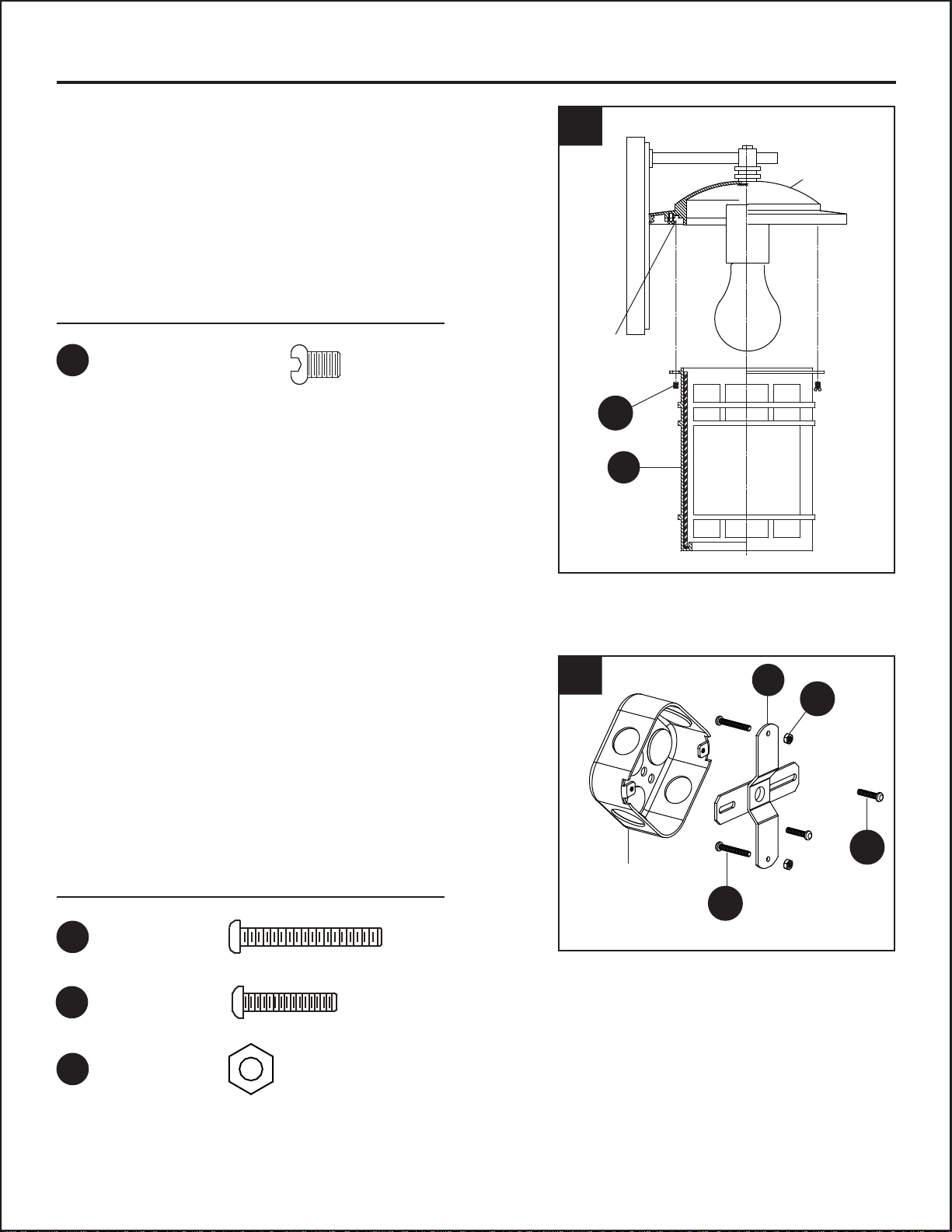

a. Screw the Mounting Screws (CC) into the
Crossbar (A), place the Mounting Screws
(CC) and thread the Hex Nuts (EE) onto the
Mounting Screws (CC) as shown. Secure
the position of the Mounting Screws (CC) by
tightening the Hex Nuts (DD) against the
Crossbar (A).
b. Secure the Crossbar (A) to the Outlet Box
with Outlet Box Screws (DD). (Fig. 3)
Outlet Box
2
3. Place the fixture hood onto the top edge of the
cage (D). Line up holes on the top edge of the
cage (D) and mounting holes in the bottom of
the fixture hood. Using screwdriver, thread lock
screws (GG) into the mounting holes in the
bottom of the fixture hood. Hand-tighten until
snug.(Fig. 2)
D
ASSEMBLY INSTRUCTIONS
Mounting
Hole
Fixture
Hood
Hole
EE
DD
CC
A

6
ASSEMBLY INSTRUCTIONS
Hardware Used

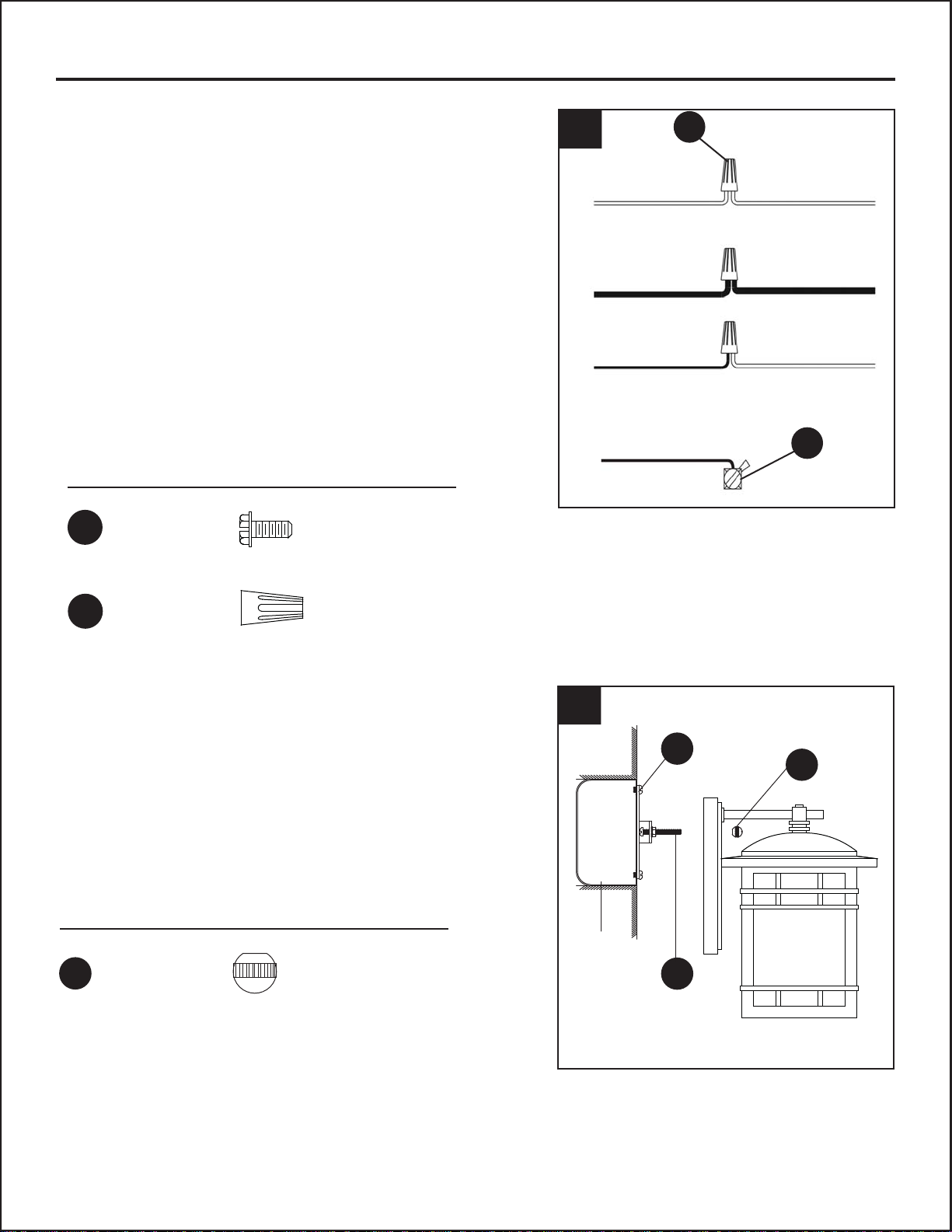

5. Attach ground fixture wire to either the green
ground screw (AA) on crossbar (A) or to the
ground wire in the outlet box (usually GREEN
or BARE). If attaching fixture ground wire to
the crossbar, it is imperative that the outlet
box in your home be properly grounded.
Connect the neutral WHITE or RIBBED side
fixture wire to the neutral usually WHITE wire
from the outlet box. Connect the hot BLACK
or SMOOTH side fixture wire to the hot usually
BLACK wire from the outlet box. Fasten wires
together with a plastic wire connector (BB)
and tightly wrap connector with electrical tape.
(Fig. 4)
4
AA x 1
Green
Ground
Screw
White Wire
From Outlet Box
Black Wire
From Outlet Box
Bare, or Green
Ground Wire Bare, or Green
Fixture Ground Wire
From Outlet Box
Bare, or Green
Ground Wire
From Outlet Box
White or
Ribbed Side
From Fixture
From Fixture
Black or
Smooth Side
OR AA
BB
BB x 3
Wire
Connector
6. Carefully tuck all wires into the outlet box and
position the fixture body (C) over the outlet box.
Align the holes in the backplate of the fixture
body (C) with the mounting screws (CC)
attached to the crossbar (A). Pass the fixture
over the mounting screws (CC) and secure by
threading mounting balls (FF) onto end of
screws. Tighten until snug. (Fig. 5)
Hardware Used
5
CC
AFF
FF x 2
Mounting
Ball
Backplate
Outlet Box

7
7. To prevent moisture from entering the wire
compartment, apply a small amount of silicone
sealer (not included) to the threaded side of the
mounting balls and then install them onto the
mounting screws. Wipe off excess caulk. (Fig.
6)
8. Make sure exterior wall surface and fixture
backplate are free of dirt before applying caulk.
Using exterior grade caulk, start on one side of
fixture backplate and follow contour, where the
fixture backplate meets the exterior wall surface
upward. Proceed to caulk over top of backplate
and down other side.
Do not caulk bottom of fixture backplate to
ensure proper moisture drainage. (Fig. 7)
Exterior Grade Caulk
Outdoor Fixture
Backplate
Exterior
Wall Surface
ASSEMBLY INSTRUCTIONS
6
7
Exterior Grade Caulk
Mounting Ball

8
CARE AND MAINTENANCE
• Wipe clean using soft, dry cloth or static duster. Always avoid using harsh chemicals and abrasives
to clean fixture as they may damage the finish.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Bulbs will not light. 1. Bulb is burned out.
2. Power is off.
3. Faulty wire connection.
4. Faulty switch.
1. Replace light bulb.
2. Make sure power supply is on.
3. Check wiring.
4. Test or replace the switch.
Fuse blows or the
circuit breaker trips
when light is turned
on.
1. Crossed wires or power wire is
grounding out. 1. Check wire connection.
WARRANTY
The manufacturer warrants all of its lighting fixtures against defects in materials and workmanship for
one (1) year from the date of purchase. If within this period the product is found to be defective in
material or workmanship, the product must be returned, with a copy of the original sales receipt as
proof of purchase in the original carton, to the place of purchase. The manufacturer will, at its option,
repair, replace or refund the original purchase price to the consumer. This warranty does not cover
fixtures becoming defective due to misuse, accidental damage, improper handling and/or installation
and specifically excludes liability for direct, incidental or consequential damages. As some states do
no allow exclusions or limitations on an implied warranty, the above exclusions and limitations may
not apply to you. This warranty gives you specific legal rights. You may have other rights that vary
from state to state.
If you have any questions regarding the product, please call customer service at 1-866-535-1869, 8
a.m. - 5 p.m., EST, Monday - Friday.
II

9
REPLACEMENT PARTS LIST
Printed in China
A
AA
BB
CC
DD
EE
FF
B
PART DESCRIPTION NUMBER
A Crossbar
AA Green Ground Screw
BB Wire Connector
CC Mounting Screw
DD Outlet Box Screw
EE Hex Nut
FF Mounting Ball
B
Glass Panel
For replacement parts, call our customer service department at 1-800-645-3184, 8 a.m. - 5 p.m.,
EST, Monday - Friday.
9400KIT
G1418PA
