M100
MOBİL DUMAN EMME ÜNİTESİ
MOBILE FUME EXTRACTION UNIT
3
Faz
Phase
1.1
kW
400V - 3Ph
69 db 1300
m3/hm3/saat
KULLANIM
KILAVUZU
USER
MANUAL

M100
KULLANIM
KILAVUZU
2 Yıl Garanti
MOBİL
DUMAN EMME
ÜNİTESİ

MOBİL DUMAN EMME SİSTEMİ KULLANIM KLAVUZU
Endüstriyel Filtre kullanım kılavuzu satın almış olduğunuz ürünün montaj, çalıştırma
ve bakım konularını açıklar. Ürünü kullanmaya başlamadan önce Kullanıcı Kılavuzunu
dikkatle okuyunuz. Bu sayede ürünün hatalı kullanımı ve hatalı kullanım neticesinde
oluşabilecek zararlar önlenmiş olacaktır.
Kullanım kılavuzunda cevabını bulamadığınız sorularınız için ASKAYNAK ‘a danışınız.
Bu güvenlik uyarı işareti, kullanım kılavuzu boyunca operatör
ve çevresi için potansiyel tehlikeleri ve kaza olasılıklarını
anlatmaktadır.
Olası kazaları engellemek için bu sembolle anlatılan bütün
güvenlik önemlerine uyun.
Bu güvenlik uyarı işareti, kullanım kılavuzu boyunca elektrik
gerilimine bağlı tehlikeleri anlatmaktadır.
Olası kazaları engellemek için bu sembolle anlatılan bütün
güvenlik önemlerine uyun.
İMALATÇI
Kaynak Tekniği Sanayi ve Ticaret A.Ş.
TOSB Otomotiv Yan Sanayi İhtisas Organize Sanayi Bölgesi
2. Cadde, No: 5, Şekerpınar 41420 Çayırova, KOCAELİ
Tel: [phone] Faks: (0262) 679 77 00
www.askaynak.com.tr
ASKAYNAK CleanArc M100
KAYNAK TEKNİĞİ SANAYİ ve TİCARET A.Ş. tarafından
TÜRKİYE’de ürettirilmiştir.
KULLANIM
KILAVUZU

3
İçindekiler
Giriş
AB Direktierine Uygunluk .......................................................... 4
Kullanım Alanları .......................................................................... 4
Çalışma Koşulları ......................................................................... 5
Garanti ......................................................................................... 5
Filtre Ünitesi Genel Görünüm ve Tasarım ................................... 6
Filtre Ünitesi Teknik Özellikler ...................................................... 7
Güvenlik
Genel Güvenlik Talimatları ........................................................... 8
Taşıma, Konumlandırma ve Sabitleme ....................................... 8
Geçici Depolama ......................................................................... 9
Elektriksel Güvenlik Talimatları .................................................... 9
Toz Emisyon Güvenlik Talimatları ................................................ 9
Yangın Güvenlik Talimatları ......................................................... 9
İkaz ve Güvenlik Etiketleri ve Anlamları ..................................... 10
Çalıştırma
Makine Genel Çalışma Prensibi ................................................ 11
Esnek Emiş Kolu Bağlanması ................................................... 12
Elektrik Bağlanması ve Fan Dönüş Yönü Kontrolü .............. 13-14
Yol Verme ................................................................................... 14
Bakım
Bakım Güvenliği Talimatları ....................................................... 15
Bakım Planı ................................................................................ 16
Sorun Belirleme ve Giderme ................................................ 17-18
Filtre Elemanlarının Temizlenmesi ve Değiştirilmesi ............ 19-20
Toz Çekmecesinin Boşaltılması ................................................ 20
Ekler
Elektrik Devre Şeması ............................................................... 21
Elektrik Malzeme Listesi ............................................................ 21
Yedek Parça Listesi .................................................................... 22
Bakım Güncesi ........................................................................... 23
Teknik Servisler, Bağlantı Adresleri ................................ 24-29
CE Uygunluk Deklarasyonu .................................................... 30
KULLANIM
KILAVUZU

4
AB DİREKTİFLERİNE UYGUNLUK:
Kaynak Tekniği Sanayi ve Ticaret A.Ş., CleanArc®M100 Mobil Duman Emme
Sisteminin aşağıda belirtilen direktif ve standartlara uygunluğunu taahhüt eder.
2006/42/AT Makina Emniyeti Yönetmeliği
2006/95/AT Düşük Gerilim Yönetmeliği
2004/108/AT Elektromanyetik Uyumluluk Yönetmeliği
TS EN ISO 15012 Kaynak ve ilgili işlemlerde sağlık ve emniyet - Hava
ltrasyonu ile ilgili teçhizat özellikleri
Tablo A1
KULLANIM ALANLARI:
Mobil ltre ünitesi, kaynak işlemi sırasında açığa çıkarak havaya yayılan toz ve
partiküllerin toplanması ve havanının ltrelenmesinde kullanılır. Endüstriyel alanlarda
havanın içindeki toz ve partikül emisyonları farklı özelliklerde olabilir. Aşağıdaki tablo
endüstriyel ltre ünitesi kullanım alanlarını göstermektedir
Emisyon Özellikleri Uygunluk
Kuru tozlar ve partiküller EVET
Patlayıcı veya yanıcı kuru tozlar ve partiküller
(Alüminyum ve diğer haf metaller, zımpara tozu, ahşap) HAYIR
Gaz, buhar, sıvı ve damla veya sis halinde sıvı bulunan gazlar HAYIR
Yağlı, nemli veya kimyasal olarak agresif toz ve partiküller HAYIR
Tablo A2
Filtre ünitesinin hava emişine; sigara, kıvılcım veya herhangi bir yanan malzemenin
girmesine KESİNLİKLE ENGEL OLUNMALIDIR. Aksi takdirde ltre kabini içinde
yangın ve patlama riski oluşabilir.
Mobil ltre ünitesi, satınalma sözleşmesinde ifade edilen koşullar için üretilmiş
olup bu koşullarda çalıştırılmalıdır. Aynı ltre ünitesinin farklı tozların ltrasyonu
için kullanılması KESİNLİKLE YASAKTIR. Montaj, çalıştırma ve bakım üreticinin
tanımladığı şekilde yapılmalıdır.
Giriş - 1
KULLANIM
KILAVUZU

5
Mobil ltre ünitesi, sipariş sözleşmesinde tanımlanan toz-partikül emisyonundan farklı
özelliklere sahip emisyonların ltre edilmesinde KESİNLİKLE KULLANILAMAZ.
Üretici izni olmadan ltre ünitesinin unsurları ve çalışma şekli KESİNLİKLE
DEĞİŞTİRİLEMEZ.
ÇALIŞMA KOŞULLARI:
1) Standart ltre ünitesi aksi satış sözleşmesinde belirtilmediği sürece iç ortamda
çalışmaya uygun olarak imal edilmiştir.
2) Çalışma sıcaklığı +5 ile +40°C’dir.
3) +5°C dereceden düşük sıcaklıklarda ltre ünitesi içinde oluşabilecek yoğuşma
sonucu ltre elemanları hızlıca tıkanıp temizlenemez hale gelebilir veya donmaya
bağlı tehlikeli kontrol panosu arızaları oluşabilir!
4) Çalışma ortam sıcaklığının +40°C dereceden büyük olacağı durumlarda standart
özellikteki ltre ünitesinin kullanılması sakıncalıdır!
GARANTİ:
Filtre üniteleri 2 yıl süre ile her türlü malzeme ve imalat hatalarına karşı sınırlı
ASKAYNAK garantisi altındadır.
ASKAYNAK garantisi, yıpranma, aşınma, kimyasal etkiler sonucunda oluşan
korozyon, patlama, yanma, kötü veya yetersiz bakım ve ürün için belirlenmiş kullanım
alanı dışındaki operasyonlar sonucunda oluşan hasarları kapsamaz.
Kullanım yeri özelliklerine bağlı olarak aşınma ve yıpranma süresi belirsiz aşağıdaki
malzeme ve parçalar garanti kapsamı dışındadır.
1) Filtre Elemanları
2) Tekerlekler
3) Hortumlar
Özel hususlar, satınalma sözleşmesinde belirtildikleri şekilde geçerlidir.
Ürün son sevkiyat noktasına geldiğinde, taşıma sırasında zarar görüp görmediğini
kontrol edin!
Hasar görülmesi durumunda hasar bildirimini taşıyıcı rmaya yapın ve ASKAYNAK’a
hasarın boyutları ile ilgili bilgi verin! Hasarın boyutuna göre ünitenin operasyona
alınmasının tehlike yaratabileceğini unutmayın!
Giriş - 2
KULLANIM
KILAVUZU

6
Giriş - 3
FİLTRE ÜNİTESİ GENEL GÖRÜNÜM VE TASARIM:
Esnek Emiş Kolu
Frenli Döner
Tekerlek
ON-OFF
Şalter
Makine Kulbu Temiz Hava
Çıkışı
741 655
1237
Filtre Değiştirme
İkaz Lambası Kirli Hava Girişi ve Esnek
Emiş Kolu Bağlantı Noktası
Filtre Servis
Kapağı
Enerji Girişi ve
Elektrik Kablosu
Kontrol Panosu
ve Fan Servis
Kapağı
741 655
1237
KULLANIM
KILAVUZU

7
Giriş - 4

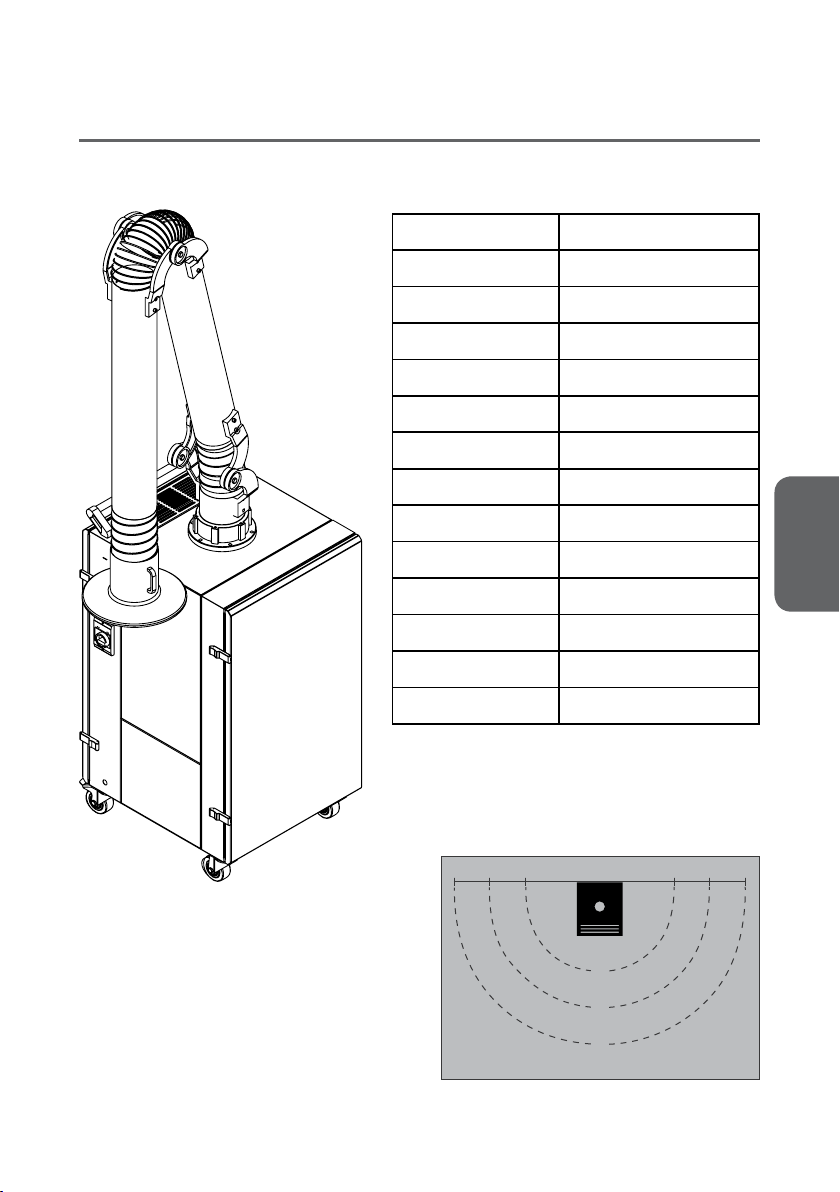

FİLTRE ÜNİTESİ TEKNİK ÖZELLİKLER:
3m
64
3m
64
2m
66
2m
66
1m
69
1m
69
Ses Seviyesi dB (A)
69
66
64
MODEL CleanArc M 100
Voltaj 400V~3P N PE
Frekans 50hz
Motor Gücü 1,1 kW
Maks. Kapasite 1300 m3/saat
Min. Kapasite 700 m3/saat
Maks. Fan Basıncı 1500 Pa
Esnek E. Kolu EK-2.(2,3,4m).M
Esnek E. Kolu Çapı Ø160 mm
Filtre Tipi F9 (Opsiyonel H13)
Filtre Yüzeyi 21 m2(Opsiyonel 23 m2)
Kıvılcım Tutucu Metal Mesh Ön Filtre
Toz Çekmecesi 5 litre
Ağırlık 110 kg (kol hariç)
Tablo A3
KULLANIM
KILAVUZU

8
Güvenlik - 1
GENEL GÜVENLİK TALİMATLARI:
1) Ürünü kullanmaya başlamadan önce kullanım kılavuzunu dikkatle okuyunuz!
2) Eğer cevabını bulamadığınız sorularınız varsa ürünle ilgili bir işlem yapmadan
mutlaka ASKAYNAK’a danışın!
3) Filtre ünitesi sadece Tablo A2’de öngörülen tozların ltrasyonu için kullanılmalıdır.
4) Eğer prosesinizin emisyon karakteri konusunda bilgi sahibi değilseniz, ürünle
ilgili işlem yapmadan mutlaka ASKAYNAK’a danışın! Farklı tozlar ve emisyonlar
için aynı ltre ünitesini kullanmayın!
5) Bu kullanım kılavuzunu her zaman güvenli ve operatörün kolayca ulaşabileceği
şekilde muhafaza edin ve gerekli olduğu her durumda başvurun!
6) Filtre ünitesi üstünde bulunan güvenlik etiketlerinin ünite üstünde ve okunur
vaziyette bulunduğundan emin olun! Eksik veya okunamaz vaziyette bulunan
etiketleri yenileri ile değiştirin! Etiket talepleriniz için ASKAYNAK’a danışın.
7) Filtre ünitesi ATEX veya NFPA standartları kapsamına giren patlayıcı ortam
gereksinimleri oluşturan yerlerde kullanılamaz.
8) Filtre ünitesine herhangi bir işlem yapmadan önce bu kullanım kılavuzunu okuyun
ve belirtilen güvenlik talimatlarına uyun!
9) Filtre ünitesinde herhangi bir işlem yapmadan elektrik bağlantısından
ayrıldığından ve başka bir operatör tarafından müdahale edilmemesi için gerekli
bakım uyarı işaretlemesinin yapıldığından emin olun!
10) Bütün kurulum, bakım ve onarım işlemi eğitimli ve yetkili elektrik teknisyeni ve
bakım teknisyenleri tarafından yapılmalıdır!
11) Düzenli bakım programına, talimatlarına ve güvenlik talimatlarına uyun!
12) Filtre temiz hava bölgesinde toz görülmesi durumunda operasyonu durdurun ve
ltre elemanlarını değiştirin!
13) Filtre ünitesini servis kapakları açık vaziyette, içinde kıvılcım tutucu metal ön
ltre veya ana ltre elemanları takılı olmadan veya baskı plakası ile sızdırmazlık
sağlanmadan çalıştırmayın!
14) Filtre ünitesi toz çekmecesinde biriken tozu ve kullanılmış ltre elemanlarını ilgili
ulusal ve yerel yönetmeliklere uygun olarak bertaraf edin!
TAŞIMA, KONUMLANDIRMA VE SABİTLEME:
1) Mobil ltre ünitesi tekerlekleri üzerinde istenilen yere taşınabilir.
2) Filtre ünitesinin yerleştirildiği zeminin ltre ünitesinin ağırlığı taşıyabilecek nitelikte
olduğundan emin olun. (Bknz. Tablo A3)
3) Filtre ünitesi durdurulduğunda mutlaka frenli tekerleklerin frenlerini aktive edin.
KULLANIM
KILAVUZU

9
Güvenlik - 2
GEÇİCİ DEPOLAMA:
1) Geçici depolama süresince ltre ünitesini atmosfer ve dış ortam şartlarından
koruyun ve kuru-kapalı bir alanda muhafaza edin!
2) Filtre ünitesi kapakları her zaman kapalı tutulmalıdır!
3) Hava giriş ve çıkış kesitleri su geçirmez şekilde kapatılmalıdır!
ELEKTRİKSEL GÜVENLİK TALİMATLARI:
1) Filtre ünitelerinin elektrik beslemesi bilgileri bu kullanım kılavuzunda ve ürün
etiketinde bulunmaktadır.
2) Filtre ünitesine elektrik beslemesi ürünle birlikte gönderilen 5m (5x1,5mm2) kablo
ve endüstriyel 16A ş bağlantısı ile yapılmalıdır.
3) Elektrik kablosunu yüksek sıcaklık, yağ ve keskin köşelerden koruyun!
4) Bütün elektriksel kurulum, bakım ve onarım işlemleri eğitimli elektrik teknisyeni
ve bakım teknisyenleri tarafından yapılmalıdır!
5) Filtre ünitesinde herhangi bir işlem yapmadan elektrik bağlantısından
ayrıldığından ve başka bir operatör tarafından müdahale edilmemesi için gerekli
bakım uyarı işaretlemesinin yapıldığından emin olun!
TOZ EMİSYON GÜVENLİK TALİMATLARI:
1) Filtre ünitesine müdahale ederken tozla karşılaşabileceğinizi dikkate alınız.
2) Gerekli koruyucu ekipman (solunum ve teması önleyici koruyucu maske, eldiven,
kıyafet, gözlük vb. koruyucu ekipman) kullanın!
3) P3 maske kullanılması tavsiye edilir.
YANGIN GÜVENLİK TALİMATLARI:
Yangın esnasında aşağıdaki kurallara mutlaka uyun:
1) Filtre ünitesini Ana Şalteri kullanarak durdurun!
2) Filtre ünitesinin elektrik bağlantısını ş-priz bağlantısını çıkartarak kesin!
3) Filtre ünitesi “Filtre Servis Kapağını” tam olarak açmadan, Karbondioksit (CO2)
yangın söndürücü kullanarak müdahale edin!
4) Gerekli ise İtfaiye’ye haber verin!
5) Her mesai bitiminde “Filtre Servis Kapağını” açarak temiz hava kabinin kontrolü
yangın riskini azaltacaktır!
KULLANIM
KILAVUZU

10
Güvenlik - 3
İKAZ VE GÜVENLİK ETİKETLERİ:
Filtre ünitesi üstünde çeşitli ikaz ve güvenlik etiketleri bulunmaktadır. Bu etiketlerin
anlamı ve ilgili güvenlik talimatları aşağıda belirtilmektedir. Bu ikaz etiketlerine ve
güvenlik talimatlarına mutlaka uyun!
Bütün elektriksel bakım ve onarım işlemi eğitimli ve yetkili elektrik teknisyeni
tarafından yapılmalıdır!
Bu kısma müdahale ederken tozla karşılaşma riski vardır! Kullanıcını kitabını oku!
Gerekli koruyucu ekipman (koruyucu maske, eldiven, kıyafet, gözlük vb. koruyucu
ekipman) kullan!
Ana Filtre Elemanı Tıkalı ve Hava Emişi Çok Düşük!
Kaynak dumanına maruz kalma riski vardır!
Bakım talimatlarına uyarak ana ltre elemanını değiştir!
Sistemde elektrik olmasa dahi fan dönmeye devam edebilir! Fan tamamen
duruncaya kadar işlem yapma!
Toz Tehlikesi!
Dönen Pervane Tehlikesi!
Elektrik Tehlikesi!
KULLANIM
KILAVUZU

11
Çalıştırma - 1
MAKİNA GENEL ÇALIŞMA PRENSİBİ:
Frenli Döner
Tekerlek Döner
Tekerlek
Ana Şalter
Susturucu
Fan-Motor
Temiz Hava
Filtre Değiştirme
İkaz Lambası
Ana Filtre Baskı Plakası ve
Kelebek Somunlar
Kirli Hava
Filtre Servis
Kapağı
Fan Emiş Ağzı
(Yön Kontrol)
Temiz Hava
Bölgesi
Toz Çekmecesi
Kıvılcım Tutucu
Metal Ön Filtre
Metal Filtre
Baskı Plakası
ve Kelebek
Somunlar
Kontrol Panosu
ve Fan Servis
Kapağı
Motor Koruma
Kapağı
Ana Filtre
Hava Emişi
Yönlendirme Bölgesi
KULLANIM
KILAVUZU

12
Çalıştırma - 2
ESNEK EMİŞ KOLU BAĞLANMASI:
1) Sevkiyat güvenliği nedeniyle mobil ltre ünitesi ve esnek emiş kolu ayrı ayrı
paketlenmiştir.
2) Esnek emiş kolu kullanıma hazır şekilde sevk edilmiştir.
3) Esnek emiş kolunu mobil ltre ünitesine bağlamak için aşağıdaki adımları sırasıyla
uygulayın:
- Mobil ltre ünitesi kirli hava girişinde bulunan ürünle birlikte sevk edilmiş 6 adet
M8 İnbus cıvatayı sökün!
- Esnek emiş kolunu ürün üstüne kirli hava girişindeki anş deliklerini karşılayacak
şekilde yerleştirin!
- Bir önceki adımda çıkartılan inbus cıvataları esnek emiş kolu kök anşından
geçirerek mobil ltre ünitesine bağlayın!
- DİKKAT!
Esnek emiş kolunu tüm civatalar tam olarak bağlanana kadar
ağırlığını destekleyin!
Aksi halde ürün bağlantı karşılık somunlarında hasar
oluşabilir!
M8 (x6)
KULLANIM
KILAVUZU

13
Çalıştırma - 3
- DİKKAT! Bütün kurulum, bakım ve onarım işlemi eğitimli
ve yetkili elektrik teknisyeni ve bakım teknisyenleri
tarafından yapılmalıdır!
- Eğer ltre ünitesi ile birlikte gönderilen soket ş,
fabrikanızdaki prizlerle uyumlu değilse;
Yetkili elektrik teknisyeni tarafından fabrika alt yapısına
uygun 3 faz + 1 Nötr + 1 Toprak olmak üzere 5 çıkışlı
min.16A uygun bir ş ile değiştirin.
Filtre Servis Kapağı açıldığında, Fan emiş
koruma sacı üstünde fan doğru dönüş
yönü bulunmaktadır!
ELEKTRİK BAĞLANMASI VE FAN DÖNÜŞ YÖNÜ KONTROLÜ:
Filtre ünitesi üzerinde kullanıma hazır şekilde 5x16A 3P N PE (3 faz+1 Nötr+1 Toprak)
ş ile birlikte kullanıma hazır şekilde sevk edilmiştir.
Aşağıdaki adımları ilk devreye almada veya farklı bir priz bağlantısı yapıldığında
tekrar yapın!
1) Üniteyi uygun priz bağlantısına bağlayın!
2) Ana şalteri kullanarak, ltre ünitesine 3 saniye boyunca çalıştırın ve ana şalteri
kapatın!
KULLANIM
KILAVUZU

14
Çalıştırma - 4
3) Filtre servis kapağını açın ve Fan yönünün ürün üstünde işaretlenmiş olan yönle
aynı olduğunu teyit edin. (Standart olarak CleanArc®fanları emiş tarafından
bakıldığında saat yönü tersine dönmelidir!)
4a)Fan dönüş yönü doğru ise ltre servis kapağını kapatın. Filtre ünitesi
kullanılmaya hazırdır!
4b)Eğer fan dönüş yönü ters ise;
- Filtre ünitesini elektrik beslemesinden ayırın.
- Fişteki 3 faz bağlantılarından ikisinin yerini bir biri ile yer değiştirin!
- Artık fan doğru yönde dönecektir!
YOL VERME:
Filtre ünitesine esnek emiş kolunun bağlanması ve fan dönüş yönü kontrollerinin
yapılması akabinde ana şalter kullanılarak yol verilebilir!
- Eğer ltre ünitesi daha önce kullanılmışsa, bu bölgede toz
bulunma riski vardır!
Gerekli koruyucu ekipman (koruyucu maske, eldiven,
kıyafet, gözlük vb. koruyucu ekipman) kullan!
- Dönen Pervane Tehlikesi!
Fan dönüş yönü kontrolünü yaparken elinizi ve
parmaklarınızı fan emiş ağzından uzak tutun ve kesinlikle
içine sokmayın!
KULLANIM
KILAVUZU

15
Bakım - 1
BAKIM GÜVENLİĞİ TALİMATLARI:
1) Bakım öncesi kullanım kılavuzunu dikkatle okuyunuz ve bütün güvenlik uyarılarına
uyun!
2) Filtre ünitesine müdahale ederken tozla karşılaşabileceğinizi dikkate alarak
gerekli koruyucu ekipman (solunum ve teması önleyici koruyucu maske, eldiven,
kıyafet gözlük vb. koruyucu ekipman) kullanın! P3 maske kullanılması tavsiye
edilir.
3) Bakım Planı”nda gösterilen kontrol noktaları ve periyotları sadece tavsiye
niteliğindedir. Kullanım noktasındaki özellikler, proses ve niteliği bakım kontrol
açısından değişiklikler ve daha sık kontroller gerektirebilir.
Bakıma Hazırlık Güvenlik Adımları:
1) Ana Şalteri kapatarak ltre ünitesini durdurun!
2) Filtre ünitesinin elektrik bağlantısını kesin!
3) Filtre ünitesi içindeki tozun çökmesi için 5 dakika bekleyin, bu süre zarfında hiçbir
kapağı açmayın!
4) Fanın tamamen durması 5-10 dakika sürebilir, fan tamamen duruncaya kadar
işlem yapmayın!
- DİKKAT! Bütün kurulum, bakım ve onarım işlemi eğitimli ve
yetkili elektrik teknisyeni ve bakım teknisyenleri tarafından
yapılmalıdır!
- CleanArc®izni olmadan ltre ünitesinin unsurları ve
çalışma şekli DEĞİŞTİRİLEMEZ.
- DİKKAT! Herhangi bir bakım ve inceleme işlemi yapmadan
önce Bakıma Hazırlık Güvenlik Adımları’nı sırayla yerine
getirin!
KULLANIM
KILAVUZU

16
Bakım - 2
BAKIM PLANI:
Kontrol ParametresiKontrol Noktası
Kıvılcım Tutucu
Metal Ön Filtre
Toz Çekmecesi
Servis kapağı
Contaları
Ana Filtre Elemanı
Filtre Değişim
İkaz Lambası
Temiz Hava Bölgesi
Ana Filtre Elemanı
- Ana Filtre elemanını yerinden sökün ve
Toz çekmecesini kontrol edin. Gerekli ise
boşaltın!
- Fan ve Filtre Servis kapaklarını kontrol
edin! Yapışma veya aşınma sorunu varsa
değiştirin!
- İkaz lambası yanarsa, Filtre elemanını
değiştir!
- Hortumlarda delinme veya aşınma varsa
yenisi ile değiştir!
- Filtre servis kapağını açarak temiz hava
bölgesini kontrol edin!
- Toz görürseniz ltre elemanını değiştirin!
- Yangın belirtilileri varsa yangın güvenlik
talimatlarına uygun olarak müdahale edin!
- Ana Filtre elemanını yerinden sökün ve
arkada bulunan metal ön ltreyi yerinden
sökün ve kontrol edin!
- Gerekli ise metal ön ltreyi temizleyin!
- Gerekli ise suyla yıkayın ve Tamamen
kurutun!
- Ana Filtre elemanını yerinden sökün ve
yenisi ile değiştirin!
- Filtre servis kapağını açarak temiz hava
bölgesini kontrol edin!
- Toz görürseniz ltre elemanını değiştirin!
#Kontrol
Periyodu
560 saat7
560 saat
8
8 saat1
40 saat2
40 saat3
560 saat
6
560 saat5
40 saat4
Esnek Emiş Kolu
Hortumları
KULLANIM
KILAVUZU

17
Bakım - 3
PROBLEM (1) : Yetersiz Hava Emişi
PROBLEM (2) : Filtre servis kapağı içinde toz var.
PROBLEM (3) : Temiz hava çıkışından tozlu hava geliyor.
Sebep
Sebep
Sebep
Esnek emiş kolu çalışma
açısı aşırı kapalı.
Ana Filtre Elemanı ömrünü
tamamlamış
Çözüm
Çözüm
Çözüm
- Fan dönüş yönünü kontrol edin ve iki faz
bağlantısının yerini değiştirerek düzeltin!
- Ana ltre elemanını yenisi ile değiştirin!
Yedek ltre temini için ASKAYNAK YETKİLİ
SERVİSLERİ’ne danışın!
- Ana ltre elemanını yenisi ile değiştirin!
Yedek ltre temini için ASKAYNAK YETKİLİ
SERVİSLERİ’ne danışın!
- Esnek emiş kolu dirsek açılarına ve ana
ltre elemanının kirlilik durumuna bağlı
olarak hava emişi azalabilir. Emiş kolu
açısını değiştirin!
- Ana ltre elemanını yenisi ile değiştirin!
Yedek ltre temini için ASKAYNAK YETKİLİ
SERVİSLERİ’ne danışın!
Fan ters dönüyor.
Filtre elemanı delinmiş veya
contasında bozulma var.
Filtre elemanı delinmiş
SORUN BELİRLEME VE GİDERME:
KULLANIM
KILAVUZU

18
Bakım - 4
PROBLEM (5) : Elektrik var ve Ana Şalter “1” AÇIK konumuna getiriliyor,
motor çalışıyor fakat kısa süre çalıştıktan sonra “0” KAPALI konuma
düşüyor.
Sebep
Motor yüksek akım çekiyor
veya kısa devre var.
Çözüm
- Motor bağlantı kablolarında ve Motor sargıla-
rında kısa devre olup olmadığını kontrol edin.
- Kontrol devresinde ekipman ve kablolarda kısa
devre olup olmadığını kontrol edin.
- Kısa devre görülen kablo veya ekipmanları
değiştirin.
!Dikkat! Filtre ünitesini saatte 20 kezden fazla
şalt etmek benzer probleme yol açar. Sık şalt
etmekten kaçının!
PROBLEM (6) : Esnek emiş kolu havada tutulmak istenen pozisyonda
durmuyor.
Sebep
Esnek emiş kolu eklem
bağlantıları gevşek veya
balatalar fazla aşınmış.
Çözüm
- Esnek emiş kolu gevşek eklem bağlantılarını
yeniden sıkın.
- Kol ancak aşırı sıkıldıktan sonra durabiliyorsa,
balataları kontrol edin, gerekli ise yeni balata
takımı ile değiştirin.
PROBLEM (4) : Ana Şalter “1” AÇIK konumuna getirildiği halde derhal “0”
kapalı konuma düşüyor ve motor çalışmıyor.
Sebep Çözüm
- Ana Şalter sistemde enerji yoksa güven-
lik gereği “1” konumuna gelmez. Elektrik
ünitesi çalışacaktır!
Elektrik Yok.
KULLANIM
KILAVUZU
