Aspira Aspirceiling Series User manual

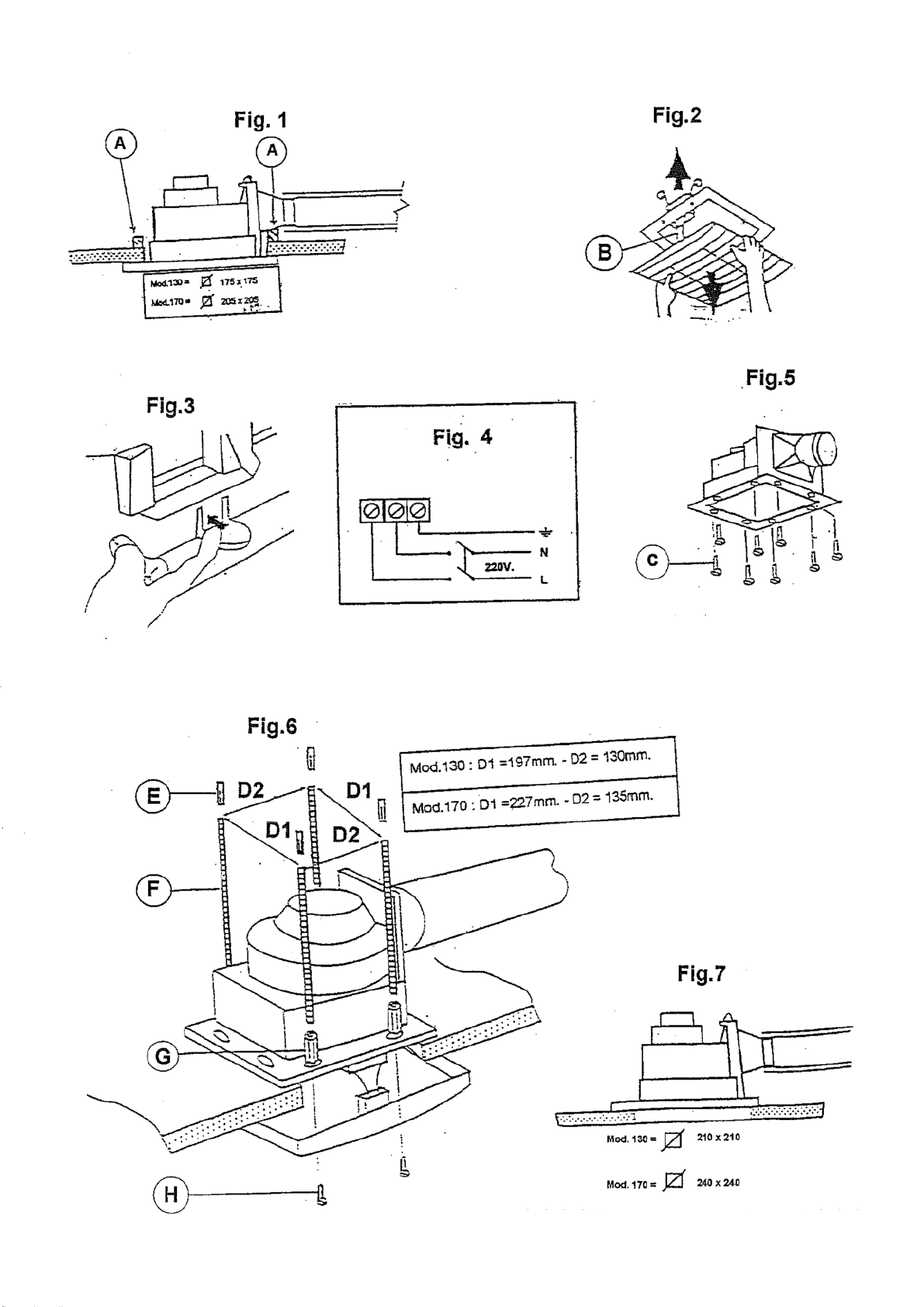

togliere il canotto di mandata dell'aspiratore agendo sul gancio posto in prossimità della cornice tirando verso l'alto (Fig,3);
sfilare
la copertura vano morsettiera verso l'alto;
spegnere preventivamente l'interruttore dell'impianto ed eseguire il collegamento elettrico (Fig.4);
bloccare
il cavo di alimentazione tramite l'apposito l'apposito fermacavo e rimontare la copertura vano morsettiera;
inserire
per primo il canotto di mandata dell'aspiratore nell'apertura del controsoffitto,posizionandolo in direzione della canalizzazione, quindi
inserire il corpo aspiratore nella sede del canotto di mandata fino al suo aggancio;
fissare l'aspiratore
al controsoffitto (Fig.5)con le viti (C) in dotazione oppure con viti e tasselli appropriati (non fomiti con l'apparecchio);
collegare il tubo di mandata dell'aspiratore alla canalizzazione (Fig.1) e posizionare
la griglia sull'aspiratore inserendo le molle (Fig.2 rif.B)
nelle loro sedi.
INSTALLAZIONE CON L'UTILIZZO DEI TIRANTI
_... Questo tipo di installazione è possibile solo su controssoffitti con spessore max di 40 mm.
prendere le misure degli interassi dei fori (Fig.6 rif.01 e
02) da eseguire sul soffitto portante (non controsoffitto) , per il ~ssaggio dei tiranti di
sostegno dell'aspiratore, tenendo presente
la direzione della canalizzazione (Fig.6);
eseguire i fori nel soffitto portante
ed inserire i relativi quattro tasselli metallici (:'I 5mm.(Fig,6 Rif.E) in dotazione;
seguire un apertura nel controsoffItto
in corrispondenza del posizionamento dell'aspiratore, dalle dimensioni di (Fig,7):
ASPIRCEILlNG 130 -mm.210 x 210
ASPIRCEILlNG 170 -mm.240 x240
dimensionare I tiranti
awitare i quattro tiranti
awitare le quattro colonnine esagonali (Fig.6 Rif.G)fino a circa metà della loro filettatura sui tiranti (Fig.6 Rrif.F);
separare
la griglia dal corpo portamotore agendo sulle due molle di tenuta (Fig.2 Rif.B) della griglia;
togliere il canotto di mandata dell'aspiratore agendo sul gancio, posto in prossimità della cornice, tirando verso l'alto (Fig.3);
sfilare la copertura vano morsettiera verso l'alto;
spegnere preventivamente ,'interruttore dell'impianto ed eseguire il collegamento elettrico (FigA);
bloccare il cavo di alimentazione tramite l'apposito ferrnacavo;
rimontare
la copertura vano morsettiera ed il canotto di mandata dell'aspiratore -in posizione originaria;
posizionare l'aspiratore sopra l'apertura (Fig.7) del controsoffitto, quindi fissarlo alle colonnine filettate (Fig.6 Rif.H) ;
collegare il tubo di mandata dell'aspiratore alla canalizzazione (Fig,7);
posizionare
la griglia sull'aspiratore reinserendo le molle (Fig.2 Rif.B) nelle loro sedi.
MANUTENZIONE
togliere l'alimentazione elettrica all'apparecchio, spegnendo l'interruttore dell'impianto;
togliere
la griglia di protezione agendo sulle due molle di fissaggio (Fig.2 Rif.B);
pulire la griglia, l'interno dell'apparecchio e le parti che lo richiedono, con un pennello imbevuto d'acqua e detersivo neutra;
asciugare accuratamente tutte le parti prima di rimontare l'apparecchio;
il filtro può essere lavato con acqua e detersivo neutro. Una volta asciugato, ricollocarlo nella posizione originaria.
ATTENZIONE: non bagnare il motore od altri componenti elettrici.
GENERAL WARNINGS
Recommended by the manufacturer's members of theANIE (National Association of Electrotechnical and Electronic industriers).
Read carefully the instruetions in this booklet as they give important infonnation on the correet installation, use and maintenance
of the appliance.
Keep this booklet in a safe piace so that it will be available farfuture reference.
After unpacking check the integrtty
of the set.
In case of doubt do not use the set and ask far qualified intervention.
Ali Ihe packaging (plastic bags, polystyrene foam ,nails etc)must be kept out ofthe reach of children.
Before connecting the appliance to the mains supply ensure that the rating label specifications correspond to your eleetrical supply. (The rating
label is lo be found on Ihe top part of the motorholder).
This appliance must be only used far the purpase far which it was designed Le. ventilations rooms.
Ali other uses must be considered to be potentially dangerous. The Manufacturer cannot be held responsible far any damage caused by improper,
incorrect
or unreasonable use.
The safe use
of any eleetrical appliance involves the observing of certain baslc rules, in particular :
Do not touch
the appliance with wet or moist hands orfeet.
Do not use the appliance with bare feet.
Do not pull the plug from
the power sockel by the mains lead ofIhe appliance itself.
Do not leave the appliance exposed to adverse elements such as rain, salt etc,
Do net let young children, aged
or infinn people use the device without supervision.
Before beginning any cleaning
or maintenance operations disconnectthe appliance fram the electrical supply by taking aut the plug or
switching
cff the appliance isolation switch.
In case of fault anci/or malfunction af the appliance. switch it offbut do not attempt to rectify. Seek advice tram a suitably qualified person.
It repair is necessary contact the Manufacturer and ask only for originai spare parts.
If the above action is not carried aut the safety ofthe appliance could be jeopardized.
Should it be decided not to use this appliance any longer, it should be removed from the electrical supply and rendered inoperative ,then
disposed
cf in the normal manner.
It is also recommended to make hannless those parts of the appliance which could be hannful, especially to children who might play with the
disused appliance.
The installation must conforrn to the requirements ofthe latest issue of the I.E.E. wiring regulations.
This appliance confonns to EEC EMC Directive N.a9/336 +
92131 + 93/68.
Do not install in a room where the fan will be exposed to a temperature in excess of 40°C.
The set is workmanlike manufactured. A correct use and regularmaintenance guarantee life and reIiabiHty of ali electricaI and mechanical
parts.
SPECIAL GENERALWARNINGS
Installatlon mustbe carried aut as' detailed in these instructions.
The user is warned that incorrect installation
couJd cause harm to person or animals or damage to property .The Manufacturer cannot be held
responsible
in such cases.
The apparatus is double insulated
(Il Class) and does not require earthing.
Checkthat the current carrying capacity of the mains wiring and socket are adequate far the maximum rating of the device shown on the
rating label.
In case
of doubt consult a suitably qualified person.
When installing it
15 necessary to use a double pale switch a contact separation of 3 mm. Or more.
