ASRock H61M-HP4 Motherboard
English
Copyright Notice:
No part of this installation guide may be reproduced, transcribed, transmitted, or trans-
lated in any language, in any form or by any means, except duplication of documentation
by the purchaser for backup purpose, without written consent of ASRock Inc.
Products and corporate names appearing in this guide may or may not be registered
trademarks or copyrights of their respective companies, and are used only for identica-
tion or explanation and to the owners’ benet, without intent to infringe.
Disclaimer:
Specications and information contained in this guide are furnished for informational use
only and subject to change without notice, and should not be constructed as a commit-
ment by ASRock. ASRock assumes no responsibility for any errors or omissions that may
appear in this guide.
With respect to the contents of this guide, ASRock does not provide warranty of any kind,
either expressed or implied, including but not limited to the implied warranties or condi-
tions of merchantability or tness for a particular purpose. In no event shall ASRock, its
directors, ofcers, employees, or agents be liable for any indirect, special, incidental, or
consequential damages (including damages for loss of prots, loss of business, loss of
data, interruption of business and the like), even if ASRock has been advised of the pos-
sibility of such damages arising from any defect or error in the guide or product.
The terms HDMITM and HDMI High-Denition Multimedia Interface, and the HDMI logo
are trademarks or registered trademarks of HDMI Licensing LLC in the United States and
other countries.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
“Perchlorate Material-special handling may apply, see
www.dtsc.ca.gov/hazardouswaste/perchlorate”
ASRock Website: http://www.asrock.com
Published May 2013
Copyright©2013 ASRock INC. All rights reserved.

2ASRock H61M-HP4 Motherboard
Motherboard Layout
English
1 ATX 12V Power Connector (ATX12V1) 10 Power LED Header (PLED1)
2 CPU Fan Connector (CPU_FAN1) 11 System Panel Header (PANEL1)
3 2 x 240-pin DDR3 DIMM Slots 12 USB 2.0 Header (USB6_7)
(Dual Channel: DDR3_A1, DDR3_B1) 13 USB 2.0 Header (USB4_5)
4 ATX Power Connector (ATXPWR1) 14 Clear CMOS Jumper (CLRCMOS1)
5 Chassis Fan Connector (CHA_FAN1) 15 Chassis Intrusion Header (CI1)
6 SATA2 Connector (SATA_1) 16 LPC / TPM Header (LPC/TPM1)
7 SATA2 Connector (SATA_0) 17 Infrared Module Header (IR1)
8 SATA2 Connector (SATA_3) 18 Front Panel Audio Header (HD_AUDIO1)
9 SATA2 Connector (SATA_2) 19 SPDIF Out Connector (SPDIF_OUT1)
DDR3_A1 (64 bit, 240-pin module)
DDR3_B1 (64 bit, 240-pin module)
Intel
H61
PCIE1
AUDIO
CODEC
ATX12V1
1
USB6_7
HDLED RESET
PLED PWRBTN
PANEL1
CLRCMOS1
1
PLED1
1
1
CPU_FAN1
1
HD_AUDIO1
1
USB4_5
CMOS
BATTERY
PCIE2
LAN
CI1
1
XFast RAM
XFast USB
XFast LAN
RoHS
ATXPWR1
32Mb
BIOS
SATA_ 2 SATA_0
SATA_ 3 SATA_1
SPDIF_OUT1
1
IR1
1
LPC/TPM1
1
Super
I/O
CHA_FAN1
PS2
Keyboard
PS2
Mouse
Top:
LINE IN
Center:
FRONT
Bottom:
MIC IN
Top:
RJ-45
USB 2.0
T: USB2
B: USB3
USB 2.0
T: USB0
B: USB1
PARALLEL PORT
COM1 VGA1
123
4
5
6
7
89
10
11
12
14 13
15
16
17
18
19
H61M-HP4
HDMI1

3
ASRock H61M-HP4 Motherboard
English

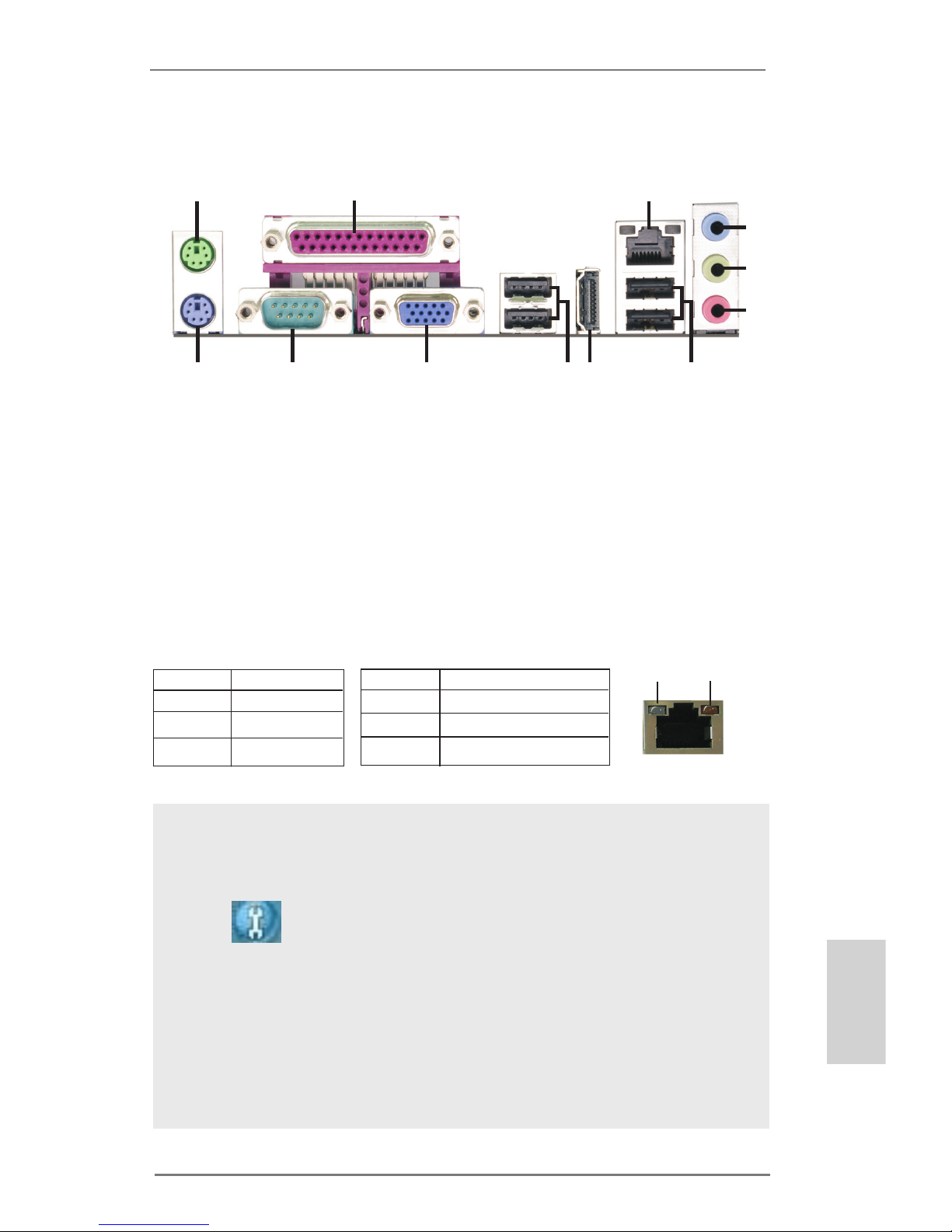

I/O Panel
1 PS/2 Mouse Port (Green) 7 USB 2.0 Ports (USB23)
2 Parallel Port (LPT1) 8 HDMI Port (HDMI1)
3 LAN RJ-45 Port* 9 USB 2.0 Ports (USB01)
4 Line In (Light Blue) 10 D-Sub Port (VGA1)
5 Front Speaker (Lime) 11 Serial Port (COM1)
6 Microphone (Pink) 12 PS/2 Keyboard Port (Purple)
6
10
12
4
3
5
1112 9 7
8
* There are two LED next to the LAN port. Please refer to the table below for the LAN port LED
indications.
LAN Port LED Indications
Activity/Link LED SPEED LED
Status Description Status Description
Off No Link Off 10Mbps connection
Blinking Data Activity Orange 100Mbps connection
On Link Green 1Gbps connection
ACT/LINK
LED
SPEED
LED
LAN Port
To enable Multi-Streaming function, you need to connect a front panel audio cable to the front
panel audio header. Please refer to below steps for the software setting of Multi-Streaming.
For Windows®XP:
After restarting your computer, you will nd “Mixer” tool on your system. Please select “Mixer
ToolBox” , click “Enable playback multi-streaming”, and click “ok”. Choose “2CH” or
“4CH” and then you are allowed to select “Realtek HDA Primary output” to use Rear Speaker
and Front Speaker, or select “Realtek HDA Audio 2nd output” to use front panel audio. Then
reboot your system.
For Windows®8 / 7 / VistaTM:
After restarting your computer, please double-click “Realtek HD Audio Manager” on the
system tray. Set “Speaker Conguration” to “Quadraphonic” or “Stereo”. Click “Device
advanced settings”, choose “Make front and rear output devices playbacks two different audio
streams simultaneously”, and click “ok”. Then reboot your system.

4ASRock H61M-HP4 Motherboard
1. Introdução
Gratos por comprar nossa placa–mãe H61M-HP4 um produto conável feito com
ASRock um estrito controle de qualidade consistente. Com um excelente desem-
penho, essa placa é dotada de um projeto robusto que atende a ASRock de com-
promisso com a qualidade e durabilidade.
Este Guia de Instalação Rápida apresenta a placa-mãe e o guia de instalação pas-
so a passo. Mais informações detalhadas sobre a placa-mãe podem ser encontra-
das no manual do usuário do CD de suporte.
Porque as especicações da placa mãe e o software de BIOS
poderiam ser atualizados, o conteúdo deste manual pode ser
cambiado sem aviso. Em caso de qualquer modicação deste
manual, a versão atualizada estará disponível no website de ASRock
sem prévio aviso. Pode também encontrar as listas das mais recentes
placas VGA e das CPUs suportadas no site da web da ASRock.
Website de ASRock http://www.asrock.com
Se precisar de apoio técnico em relação a este placa-mãe, por favor
visite o nosso sítio da internet para informação especíca acerca do
modelo que está a utilizar.
www.asrock.com/support/index.asp
1.1 Este pacote contém
Placa-mãe ASRock H61M-HP4 (Formato Micro ATX)
Guia de instalação rápida da ASRock H61M-HP4
CD de suporte da placa ASRock H61M-HP4
Dois cabo de dados ATA Serial (SATA) (Opcional)
Uma proteção I/O
Português

5
ASRock H61M-HP4 Motherboard
Português
1.2 Especicações
Plataforma - Formato Mini-ITX
- Design de condensadores banhados a ouro de alta qualidade
CPU - Suporta Intel®CoreTM i7 / i5 / i3 / Xeon®/ Pentium®/ Celeron®
de 3ª e 2ª geração no pacote LGA1155
- Suporta a tecnologia Intel®Turbo Boost 2.0
- Suporta K-Series desbloqueado CPU
Chipsets - Intel®H61
- Suporta a tecnologia Rapid Start da Intel®e a tecnologia
Smart Connect
Memória - Suporte à tecnologia de memória de duplo canal
- 2 x slots de DDR3 DIMM
- Suporte para memória não intermédia DDR3 1600/1333/1066,
não ECC (DDR3 1600 com Intel®Ivy Bridge CPU, DDR3 1333
com processadores Intel®Sandy Bridge CPU)
- Capacidade máxima de memória do sistema: 16GB
(veja o AVISO 1)
- Suporta Extreme Memory Prole (XMP)1.3/1.2 da Intel® com
CPU Ivy Bridge da Intel®
Slots de -1 x slot de PCI Express 3.0 x16 (modo azul @ x16)
Expansão * O modo PCIE 3.0 apenas é suportado com a CPU Ivy Bridge
da Intel®A CPU Sandy Bridge da Intel®apenas suporta o
modo PCIE 2.0.
- 1 x slot de PCI Express 2.0 x1
VGA integrado * As saídas Intel®HD Graphics Built-in Visuals e VGA são
suportadas apenas por processadores com GPU integrada.
- Suporta Intel®HD Graphics Embutido Visuals: Intel® Quick
Sync Video 2.0, Intel®InTruTM 3D, Intel®Clear Video HD
Technology, Intel®InsiderTM, Intel®HD Graphics 2500/4000
com CPU Ivy Bridge da Intel®
- Suporta Intel®HD Graphics Embutido Visuals: Intel® Quick
Sync Video, Intel®InTruTM 3D, Intel®Clear Video HD
Technology, Intel®HD Graphics 2000/3000, Intel®Advanced
Vector Extensions (AVX) com CPU Sandy Bridge da Intel®
- Pixel Shader 5.0, DirectX 11 com Intel®Ivy Bridge CPU, Pixel
Shader 4.1, DirectX 10.1 com processadores Intel®Sandy
Bridge CPU
- Memória partilhada máxima 1760MB com CPU Ivy Bridge da
Intel®. Memória partilhada máxima 1759MB com CPU Sandy
Bridge da Intel®.

6ASRock H61M-HP4 Motherboard
Português
- Porta de saída VGA dupla: suporta portas HDMI e D-Sub
através de controladores de visualização independentes
- Suporta HDMI Tecnologia com resolução máxima até
1920x1200 @ 60Hz
- Suporta D-Sub com resolução máxima até 2048x1536 @
75Hz
- Suporta as funções Auto Lip Sync (Sincronização automática
do som), Deep Color (Profundidade da cor) (12bpc), xvYCC e
HBR (áudio de taxa de bits elevada) com HDMI (é necessário
um monitor compatível com a norma HDMI)
- Suporta função HDCP com porta HDMI
- Suporta a norma Blu-ray de alta denição 1080p (BD) de alta
denição com porta HDMI
Áudio - Áudio de alta denição de canal 5.1
(Codec de áudio Realtek ALC662)
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- Suporta Wake-On-LAN
- Suporta Detecção de cabo LAN
- Suporta Ethernet com Eciência Energética 802.3az
- Suporta PXE
Entrada/Saída I/O Panel
pelo painel - 1 x porta para mouse PS/2
- 1 x porta para teclado PS/2
- 1 x porta COM1
- 1 x porta paralela (com suporte ECP/EPP)
- 1 x porta D-Sub
- 1 x porta HDMI
- 4 x portas USB 2.0 padrão
- 1 x porta LAN RJ-45 com LED (LED ACT/LIG e LED
VELOCIDADE)
- Ficha de áudio HD: Entrada de linha / Altifalante frontal /
Microfone
Armazenamento - 4 x conectores SATA2, suporte a taxa de transferência
de dados de até 3,0 Gb/s, suporte NCQ, AHCI e “conexão
a quente”
Conectores -1 x Conector do módulo de infravermelho
- 1 x Conector para LED de alimentação
- 1 x Conector de intrusão no chassis
- 1 x Conector de LPC/TPM
- 1 x Conector do ventilador da CPU (4 pinos)

7
ASRock H61M-HP4 Motherboard
AVISO
Tenha em atenção que a operação de overclocking envolve alguns riscos, nomeadamente
no que diz respeito ao ajuste das denições do BIOS, à aplicação da tecnologia Untied
Overclocking ou à utilização de ferramentas de overclocking de terceiros. O overclocking
pode afectar a estabilidade do seu sistema ou até mesmo causar danos ao nível dos
componentes e dispositivos que integram o sistema. Esta operação é da total
responsabilidade do utilizador. Não nos responsabilizamos pelos possíveis danos
resultantes do overclocking.
Português
- 1 x Conector do ventilador da chassis (4 pinos)
- 1 x Conector de força do ATX de 24 pinos
- 1 x Conector ATX 12 V de 4 pinos
- 1 x Conector Áudio do painel frontal
- 1 x Conector de saída SPDIF
- 2 x cabezal USB 2.0 (suporta 4 portas USB 2.0)
BIOS - 32Mb BIOS UEFI ocial da AMI com suporte para GUI
- Suporta dispositivos “Plug and Play”
- ACPI 1.1 atendendo a eventos de “wake up”
- Suporta dispositivos sem jumper
- Suporte para SMBIOS 2.3.1
CD de suporte - Controladores, utilitários, software antivírus (Experimentacao
Versao), CyberLink MediaEspresso 6.5 versão de
demonstração, Navegador Google Chrome e Barra de
Ferramentas
Monitor do HW - Sensores de temperature do procesador/chassis
- Tacômetros de ventilador do processador/chassis
- Ventoinha silenciosa para a CPU (Permitir velocidade
Chassis Auto-Ajuste de temperatura da CPU)
- CPU/chassis Fan Controle Multi-Velocidade
- Detecção de ABERTURA da CAIXA
- Monitoramento de voltagem : +12 V, +5 V, +3.3 V, Vcore
Sistema - Microsoft®Windows®8 / 8 de 64 bits / 7 / 7 de 64 bits / VistaTM /
Operacional VistaTM de 64 bits / XP / XP de 64 bits
Certicações - FCC, CE, WHQL
* Para informações mais detalhadas por favor visite o nosso sítio Web:
http://www.asrock.com

8ASRock H61M-HP4 Motherboard
AVISO!
1. Devido às limitações do sistema operativo, o tamanho real da memória
pode ser inferior a 4 GB uma vez que uma parte desta está reservada
para utilização pelo sistema operativo no âmbito do Windows®8 / 7 /
VistaTM / XP. No caso da CPU de 64 bits do Windows®OS, esta limita-
ção não existe. Pode usar a função ASRock XFast RAM para utilizar a
memória que o Windows®não pode utilizar.
Português

9
ASRock H61M-HP4 Motherboard
Português

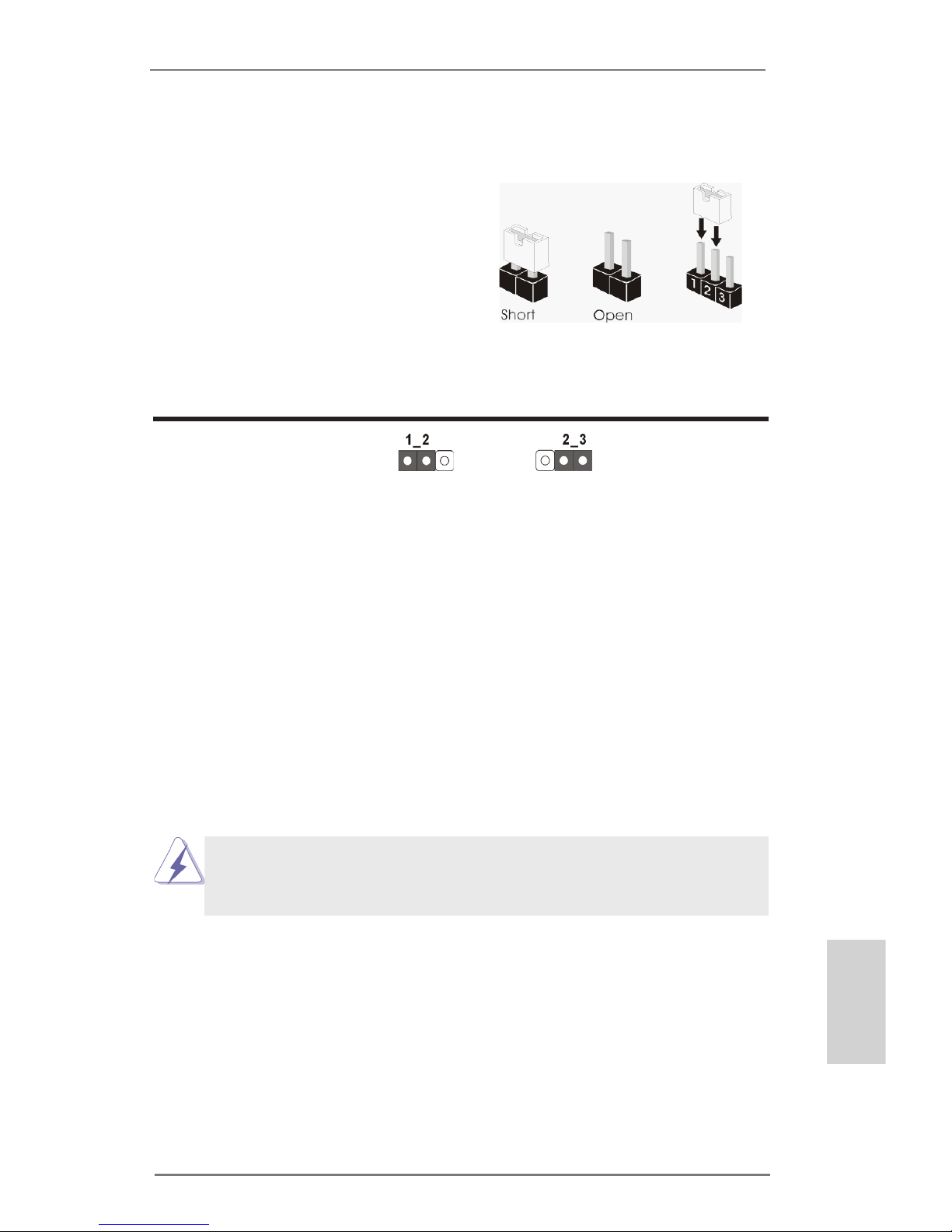

1.3 Conguração dos Jumpers
A ilustração mostra como os jumpers são
congurados. Quando há uma capa de
jumpers sobre os pinos, diz–se que o jump-
er está “curto”. Não havendo capa sobre os
pinos, o jumper está “aberto”. A ilustração
mostra um jumper de 3 pinos em que os
pinos 1 e 2 están “curtos” quando a capa
de jumper estiver colocada sobre esses 2
pinos.
Jumper Conguração
Restaurar CMOS
(CLRCMOS1, jumper de 3 pinos)
(veja a folha 2, No. 14)
Nota: CLRCMOS1 permite você limpar os dados em CMOS. Os dados em CMOS
incluem informações da conguração do sistema como: por exemplo a senha
do sistema, data, tempo, e os parámetros da conguração do sistema. Para
limpar e recongurar os parámetros do sistema a conguração inicial da fá-
brica, por favor desligue o cabo de força, ponha em curto–circuito os pin 2 e
pin 3 de CLRCMOS1 por mais de 5 segundos para limpar o CMOS usando
um jumper. Por favor lembrese de remover o jumper depois de limpar o
COMS. Se precisar limpar o CMOS ao concluir a atualização do BIOS, de-
verá reiniciar o sistema primeiro e, em seguida, desligá-lo antes de executar
a ação de limpeza o CMOS. Tenha em atenção que a palavra-passe, data,
hora, perfil predefinido de utilizador, 1394 GUID e endereço MAC apenas
serão limpos se a bateria do CMOS for retirada.
Conguração-padrão Limpar o CMOS
Se limpar o CMOS, poderá ser detectada a abertura da caixa. Ajuste aop-
ção do BIOS “Clear Status” (Limpar estado) para limpar o registo anterior
de estado de intrusão no chassis.

10 ASRock H61M-HP4 Motherboard
Português
Cabezal USB 2.0 Além das quatro portas USB
(USB4_5 de 9 pinos) 2.0 por defeito no painel de
(veja a folha 2, No. 13) entrada/saída, há dois
ligações USB 2.0 nesta placa-
mãe. Cada ligação USB 2.0
pode suportar dois portas USB
(USB6_7 de 9 pinos) 2.0.
(veja a folha 2, No. 12)
1.4 Conectores
Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper
sobre estes conectores. A colocação de pontos de jumper sobre os
conectores causará danos irreversíveis à placa-mãe.
Conector Figura Descrição
Conectores ATA2 Serial Estes quatro conectores Serial
(SATA_0: veja a folha 2, No. 7) ATA (SATA2) suportam
(SATA_1: veja a folha 2, No. 6) unidades de disco rígido SATA
(SATA_2: veja a folha 2, No. 9) ou SATA2 como dispositivos de
(SATA_3: veja a folha 2, No. 8) armazenamento internos. A
atual interface SATA2 permite
uma taxa de transferência de
dados de até 3.0 Gb/s.
Cabo de dados Tanto a saída do cabo de Serial
ATA (SATA) dados SATA pode ser
(opcional) conectado ao disco rígido
SATA / SATA2 quanto o
conector SATA2 na placa mãe.
Conector do módulo Este conector suporta um
de infravermelho módulo de infravermelho para
(IR1 de 5 pinos) transmissão e recepção sem
(veja a folha 2, No. 17) o, opcional.
1
IRTX
+5VSB
DUMMY
IRRX
GND
SATA_3 SATA_1
SATA_2 SATA_1

11
ASRock H61M-HP4 Motherboard
Português
Conector Áudio do painel Esta é uma interface para o
frontal cabo de áudio no painel frontal,
(HD_AUDIO1 de 9 pinos) que permite uma conexão e
(veja a folha 2, No. 18) controle convenientes dos
dispositivos de áudio.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1. Áudio de elevada denição que suporta a sensibilidade da tomada,
mas o o do painel existente no chassis tem de suportar HDA para
funcionar correctamente. Siga s instruções que aparecem no manual
e no manual do chassis para instalar o sistema.
2. Se utilizar o painel de áudio AC’97, instale-o no cabeçalho de áudio
do painel frontal, como a gura abaixo mostra:
A. Ligue o Mic_IN (MIC) ao MIC2_L.
B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L.
C. Ligue o Ground (GND) ao Ground (GND).
D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não
necessita de os ligar para o painel de áudio AC’97.
E. Para activar o microfone frontal.
Para os Sistemas Operativos Windows®XP / XP 64 bits:
Seleccione “Misturador”. Seleccione “Gravador”. Depois clique
em “Microfone frontal”.
Para os Sistemas Operativos Windows®8 / 8 64-bit / 7 / 7
64-bit / VistaTM / VistaTM 64-bit:
Aceda ao separador “Microfone frontal” no painel de Controlo
Realtek. Ajuste o “Volume de gravação”.
Conector do painel do sistema Este conector acomoda várias
(PANEL1 de 9 pinos) funções do painel frontal do
(veja a folha 2, No. 11) sistema.
Ligue o botão de alimentação, o botão de reposição e o indicador do
estado do sistema no chassis a este conector de acordo com a descrição
abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os
cabos.
PWRBTN (Botão de alimentação):
Ligue ao botão de alimentação no painel frontal do chassis. Pode congu-
rar a forma para desligar o seu sistema através do botão de alimentação.
RESET (Botão de reposição):
Ligue ao botão de reposição no painel frontal do chassis. Prima o botão
de reposição para reiniciar o computador caso este bloqueie e não seja
possível reiniciar normalmente.

12 ASRock H61M-HP4 Motherboard
Português
PLED (LED de alimentação do sistema):
Ligue ao indicador do estado da alimentação no painel frontal do chassis.
O LED cará acesso quando o sistema estiver em funcionamento. O LED
cará intermitente quando o sistema estiver no estado de suspensão S1.
O LED cará desligado quando o sistema estiver nos estados de suspen-
são S3/S4 ou desligado (S5).
HDLED (LED de actividade do disco rígido):
Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O
LED cará acesso quando o disco rígido estiver a ler ou a escrever dados.
O design do painel frontal poderá variar dependendo do chassis. Um
módulo de painel frontal consiste principalmente em um botão de alimen-
tação, um botão de reposição, um LED de alimentação, um LED de acti-
vidade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel
frontal do chassis a este conector, certique-se que os os e os pinos têm
uma correspondência exacta.
Conector do LED de alimentação Ligue o LED de alimentação do
(PLED1 de 3 pinos) chassis a este conector para
(veja a folha 2, No. 10) indicar o estado de alimentação
do sistema. O LED cará
acesso quando o sistema
estiver em funcionamento. O
LED ca intermitente no estado
S1/S3. O LED ca desligado
nos estados S4 ou no estado
S5 (desligado).
1
PLED+
PLED+
PLED-
Conector do ventilador do chassis Ligue o cabo do ventilador
(CHA_FAN1 de 4 pinos) neste conector, coincidindo o o
(veja a folha 2, No. 5) preto com o pino de aterramen
to.
Conector do ventilador da Ligue o cabo do ventilador da
CPU CPU, coincidindo o o preto
(CPU_FAN1 de 4 pinos) com o pino de aterramento.
(veja a folha 2, No. 2)
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1

13
ASRock H61M-HP4 Motherboard
Português
Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU
(Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar
mesmo sem a função de controlo de velocidade da ventoinha. Se pretender ligar
uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU nesta
placa-mãe, por favor, ligue-a aos pinos 1-3.
Instalação de Ventoinha de 3 pinos
Pinos 1-3 ligados
Conector de força do ATX Ligue a fonte de alimentação
(ATXPWR1 de 24 pinos) ATX neste conector.
(veja a folha 2, No. 4)
Instalação da Fonte de alimentação ATX de 20 Pinos
12
1
24
13
12
1
24
13
Embora esta placa-mãe providencie um conector de
energia ATX de 24 pinos, pode apesar disso funcionar
com a adapta-ção de uma fonte de energia tradicional
de 20 pinos. Para usar a fonte de alimentação de 29
pinos, por favor ligue a sua fonte de alimentação com
o Pino 1 e o Pino 13.
Conector de força do ATX 12V Ligue a fonte de alimentação
(ATX12V1 de 4 pinos) ATX 12V neste conector.
(veja a folha 2, No. 1)
Conector de intrusão no chassis Esta placa principal suporta a
(CI1 de 2 pinos) função de detecção de
(veja a folha 2, No. 15) ABERTURA da CAIXA
quedetecta se a tampa do
chassisfoi removida. Esta
funçãorequer um chassis com
designde detecção de intrusão.
1
Signal
GND
Conector de saída SPDIF Ligue o conector SPDIF_OUT
(SPDIF_OUT1 de 2 pinos) da placa VGA HDMI a este
(veja a folha 2, No. 19) terminal através de um cabo.

14 ASRock H61M-HP4 Motherboard
Português

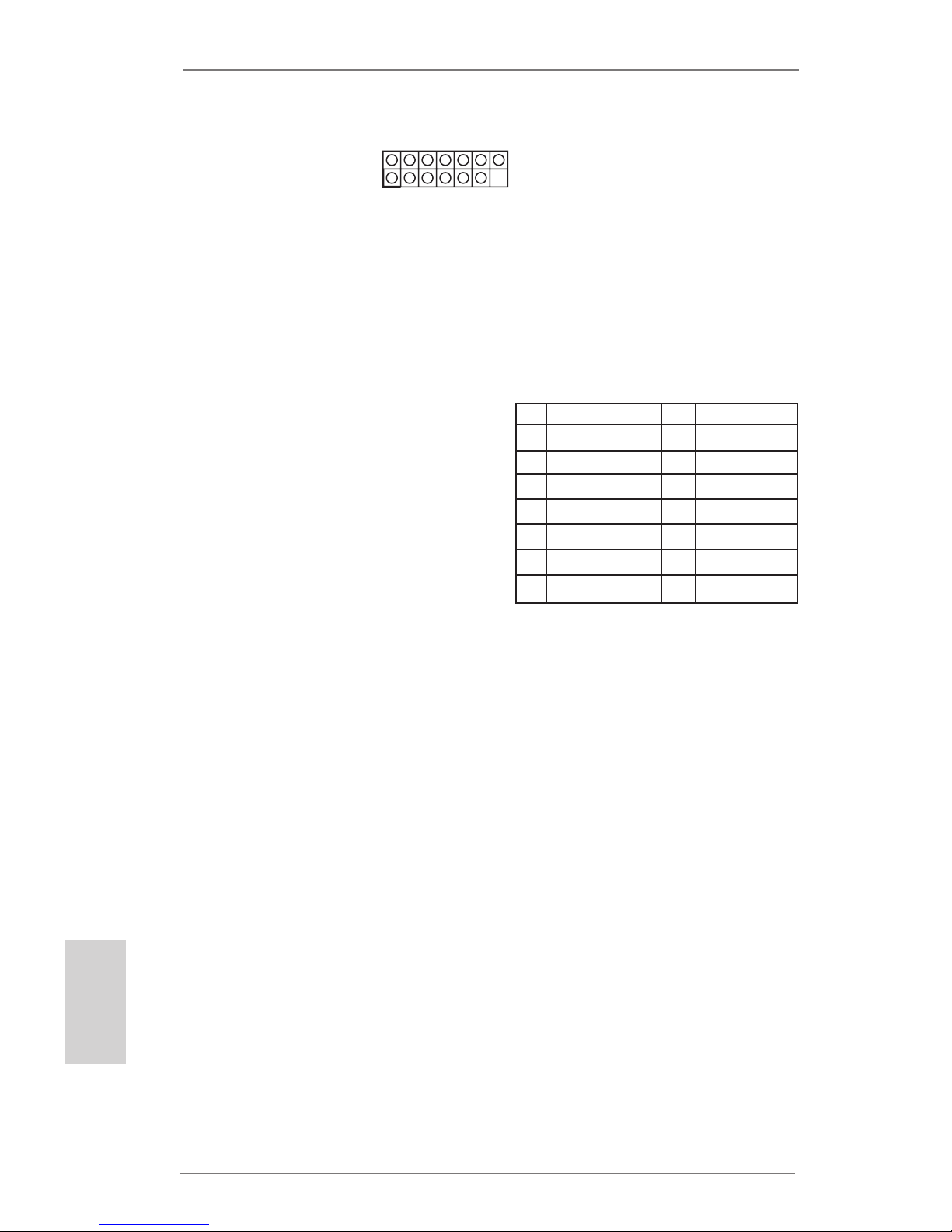

Terminal LPC/TPM Este conector suporta um
(LPC/TPM1 de 13 pinos) sistema com Módulo de
(veja a folha 2, No. 16) Plataforma Conável (TPM),
que pode armazenar com
segurança chaves, certicados
digitais, palavras-passe
e dados. Um sistema TPM
também ajuda a melhorar a
segurança de rede, a proteger
identidades digitais e a garantir
a integridade da plataforma.
1
PIN Signal Name PIN Signal Name
14 +3V 13 No pin
12 +3V 11 +3V
10 GND 9 GND
8 LAD3 7 LAD2
6 LAD1 5 LAD0
4 LFRAME# 3 RESET#
2 GND 1 CLK

15
ASRock H61M-HP4 Motherboard
Português
2. Informações da BIOS
O Utilitário de Conguração do BIOS está armazenado no chip FWH do BIOS. Ao
iniciar o computador, pressione <F2> ou <Del> durante o Autoteste de iniciação
(POST) para acessar o Utilitário de Conguração do BIOS; caso contrário, o POST
continuará com as rotinas de teste. Se desejar acessar o Utilitário de Conguração
do BIOS depois do POST, reinicie o sistema pressionando <Ctl> + <Alt> + <Del>,
ou pressionando o botão de reinício no chassi do sistema. Para as informações de-
talhadas sobre o Utilitário de Conguração do BIOS, consulte o Manual do Usuário
(arquivo PDF) no CD de suporte.
3. Informações do CD de Suporte
Esta placa Mãe suporta vários sistemas operacionais: Microsoft®Windows®: 8 / 8
de 64 bits / 7 / 7 de 64 bits / VistaTM / VistaTM de 64 bits / XP / XP de 64 bits. O CD
de instalação que acompanha a placa Mãe contem: drivers e utilitários necessários
para um melhor desempenho da placa Mãe. Para começar a usar o CD de insta-
lação, introduza o CD na leitora de CD-ROM do computador. Automaticamente
iniciará o menu principal, casa o AUTORUN esteja ativado. Se o menu principal não
aparecer automaticamente, explore o CD e execute o “ASSETUP.EXE” localizado
na pasta BIN.
