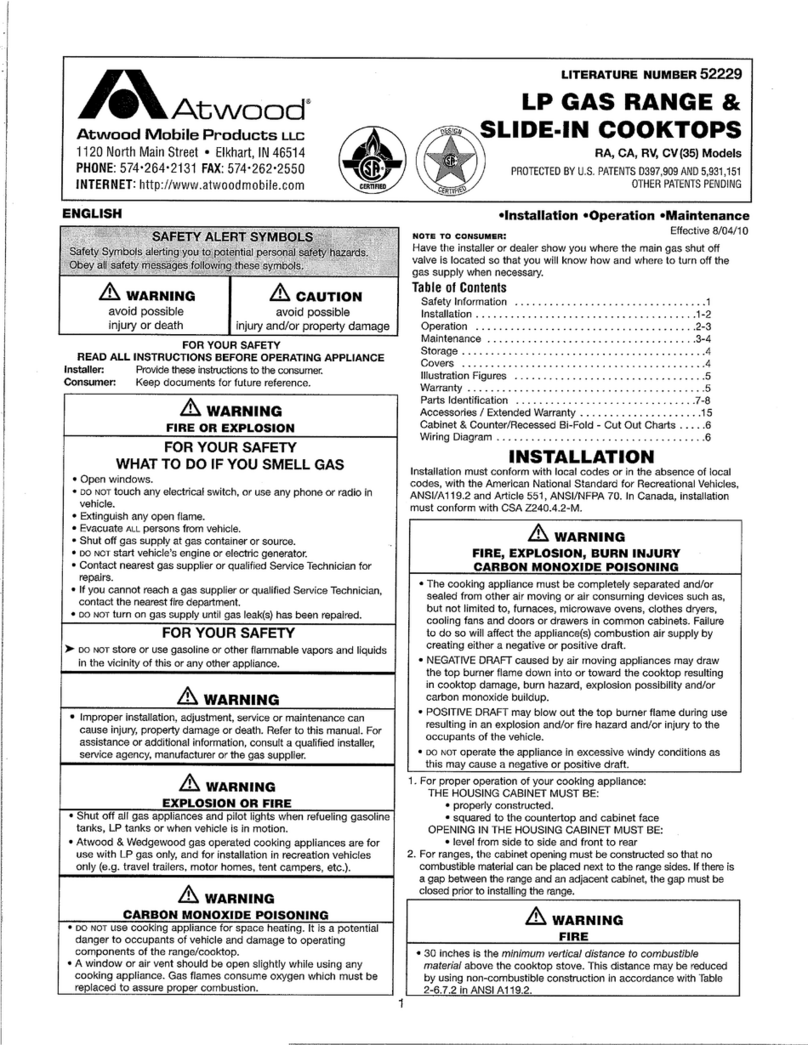

Atwood Ra Installation and operating instructions

SAFETY ALERT SYMBOLS

Safety Symbols alerting you to potential personal safety hazards.

Obey all safety messages following these symbols.

WARNING CAUTION

avoid possible avoid possible

injury or death injury and/or property damage

FOR YOUR SAFETY

READ ALL INSTRUCTIONS BEFORE OPERATING APPLIANCE

Installer: Provide these instructions to the consumer.

Consumer: Keep documents for future reference.

WARNING

FIRE OR EXPLOSION

FOR YOUR SAFETY

WHAT TO DO IF YOU SMELL GAS

•Open windows.

• DO NOT touch any electrical switch, or use any phone or radio in

vehicle.

•Extinguish any open

•Evacuate ALL persons from vehicle.

•Shut off gas supply at gas container or source.

• DO NOT start vehicle’s engine or electric generator.

•Contact nearest gas supplier or Service Technician for

repairs.

•If you cannot reach a gas supplier or Service Technician,

contact the nearest re department.

• DO NOT turn on gas supply until gas leak(s) has been repaired.

FOR YOUR SAFETY

DO NOT store or use gasoline or other vapors and liquids

in the vicinity of this or any other appliance.

WARNING

• Improper installation, adjustment, service or maintenance can

cause injury, property damage or death. Refer to this manual. For

assistance or additional information, consult a installer,

service agency, manufacturer or the gas supplier.

WARNING

EXPLOSION OR FIRE

•Shut off all gas appliances and pilot lights when refueling gasoline

tanks, LP tanks or when vehicle is in motion.

•Atwood & Wedgewood gas operated cooking appliances are for

use with LP gas only, and for installation in recreation vehicles

only (e.g. travel trailers, motor homes, tent campers, etc.).

WARNING

CARBON MONOXIDE POISONING

•DO NOTuse cooking appliance for space heating. It is a potential

danger to occupants of vehicle and damage to operating

components of the range/cooktop.

•A window or air vent should be open slightly while using any

cooking appliance. Gas mes consume oxygen which must be

replaced to assure proper combustion.

NOTE TO CONSUMER:

Have the installer or dealer show you where the main gas shut off

valve is located so that you will know how and where to turn off the

gas supply when necessary.

Table of Contents

Safety Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-2

Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3

Maintenance . . . .. . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . .3-4

Storage . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Covers . . . . . ..... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Illustration Figures . . . ... . . . . . . .. . . . . . . . . . . .. . . . . . . .5

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Parts tion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-8

Accessories / Extended Warranty . . . . . . . . . . . . . . . . . . . . .15

Cabinet & Counter/Recessed Bi-Fold - Cut Out Charts . . . . .6

Wiring Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

INSTALLATION

Installation must conform with local codes or in the absence of local

codes, with the American National Standard for Recreational Vehicles,

ANSI/A119.2 and Article 551, ANSI/NFPA 70. In Canada, installation

must conform with CSA Z240.4.2-M.

WARNING

FIRE, EXPLOSION, BURN INJU RY

CARBON MONOXIDE POISONING

•The cooking appliance must be completely separated and/or

sealed from other air moving or air consuming devices such as,

but not limited to, furnaces, microwave ovens, clothes dryers,

cooling fans and doors or drawers in common cabinets. Failure

to do so will affect the appliance(s) combustion air supply by

creating either a negative or positive draft.

•NEGATIVE DRAFT caused by air moving appliances may draw

the top burner ame down into or toward the cooktop resulting

in cooktop damage, burn hazard, explosion possibility and/or

carbon monoxide buildup.

•POSITIVE DRAFTmay blow out the top burner ame during use

resulting in an explosion and/or re hazard and/or injury to the

occupants of the vehicle.

•DO NOToperate the appliance in excessive windy conditions as

this may cause a negative or positive draft.

1. For proper operation of your cooking appliance:

THE HOUSING CABINET MUST BE:

•properly constructed.

•squared to the countertop and cabinet face

OPENING IN THE HOUSING CABINET MUST BE:

•level from side to side and front to rear

2. For ranges, the cabinet opening must be constructed so that no

combustible material can be placed next to the range sides. If there is

a gap between the range and an adjacent cabinet, the gap must be

closed prior to installing the range.

WARNING

FIRE

•30 inches is the minimum vertical distance to combustible

material above the cooktop stove. This distance may be reduced

by using non-combustible construction in accordance with Table

2-6.7.2 in ANSI A119.2.

Effective

LP GAS RANGE &

SLIDE-IN COOKTOPS

PROTECTED BY U.S. PATENTS D397,909 AND 5,931,151

OTHER PATENTS PENDING

LITERATURE NUMBER 52229

LEFT BLANK

•Installation •Operation •Maintenance

1/12/12

RA, CA, RV, CV (35) Models

ENGLISH, FRANCAIS (et Canada)

3. Cabinet dimensions needed for each model are shown in CABINET &

COUNTER CUT OUT CHART. The cabinet cut-out must be located

with respect to the minimum clearances to combustible materials as

noted. When planning the location, consider curtains or other

combustible materials installed around the range or cooktop.

Note: For models having suf x “N” (i.e. RV1735 BGPN) Countertops with

an overhang must be notched as shown in the illustrations. The notch

should be 7/16˝ minimum, both sides.

WARNING

FIRE AND/OR EXPLOSION

•KNIFE RACK INSTALLATION - Gas supply pipe must be installed with

clearance from knives contacting or cutting gas lines.

4. When the cabinet has been prepared according to the dimensions

given and the gas line is in place, remove the range or cooktop

from its packaging and position the range or cooktop in the opening.

5. Verify the range or cooktop is level from side to side and front to rear.

6. Remove the cooking grate(s), slide the range top back about 1/8”, then

lift up on one of the front corners (FIG 3) to remove the range top.

7. Fasten the range or cooktop in place with wood screws (not supplied)

through holes in burner box. Care should be taken to not force the

range mounting s to bend, which may cause the range or

cooktop to be mounted too low in the cabinet cutout.

WARNING

FIRE

•Gas line material inside the burner box must be rated for a

minimum of 300°F operation.

8. Make the gas connection. All openings in the cabinetry around the

gas line must be closed at time of installation. With electronic ignition:

Complete the electrical connections as shown in the WIRING

DIAGRAM. For galley slide-out applications, it is highly recommended

that the negative 12 volt connection be connected directly to the

battery. Voltage supply must be between 9 and 13VDC. Appliance

electrical rating is 12VDC, 0.6A during sparking.

CAUT ION

PRODUCT DAMAGE HAZARD

•Connect to 12VDC service only.

•DO NOT connect to a circuit fused for more than 3 amps.

•DO NOT hi-pot range unless electronic ignition system has been

disconnected.

9. Turn on the gas supply.

WARNING

EXPLOSION OR FIRE

•DO NOT use matches, candles or other sources of ignition to test

ings and gas lines for leaks.

10. Check all connections for gas leaks using a non-corrosive leak detection

uid. Do not use a soap and water solution. Leak test in excess of 8

oz. per square inch (1/2 psi) of air pressure will invalidate warranty.

11. Replace range top (FIG 4-5). Range/cooktop is now ready for operation.

TOP BURNER OPERATION

WARNING

BURN INJURY, FIRE AND/OR EXPLOSION

•Use range or cooktop only for use as described in this manual.

•DO NOT leave children alone or unattended in area where range or

cooktop is in use. Never allow anyone to sit, stand, or climb on any part

of the range cooktop. They could be burned or injured.

•DO NOT store things children might want above the range or cooktop.

Children could be burned or injured while climbing on it.

•DO NOT wear loose or hanging garments when using the range or cooktop.

They could ignite if they touch an open me and you could be burned.

•Use only dry potholders. Moist or damp potholders on hot surfaces may

result in burns from steam. Do not let the potholder touch an open me.

DO NOT use a towel or bulky cloth for a potholder. It could catch on re.

•DO NOT heat unopened containers. They could explode. The hot contents

may cause burns and container particles may cause injury.

•DO NOT use range or cooktop for warming or heating vehicle. You could

be burned or injured, a re could start, or deplete oxygen in the vehicle.

•DO NOT store mmable materials on, in, or near the range or cooktop.

Any fumes can create an explosion and/or re hazard.

WARNING

BURN INJURY, FIRE AND/OR EXPLOSION

•All control knobs must be turned to OFF when not in use. Fire and/or

burning hazard may occur if a burner is accidentally left ON.

•DO NOT operate range or cooktop if it is damaged or not working properly.

•Know where your vehicle’s main LP gas shutoff is located.

•Verify suf t gas supply before attempting to light any top burner. Air in

the gas supply line will y delay burner ignition, and a burner may

light unexpectedly as the air in the line clears out and is replaced by LP

gas; this unexpected ignition may burn you. Air may be introduced into the

supply line when the vehicle gas bottle is replaced, during servicing of other

gas appliances, etc.

•If any burner should extinguish (after initially lighting or due to accidental

blow-out), turn all burner knobs clockwise to OFF and WAIT FIVE (5)

MINUTES before again attempting to light the burner.

•DO NOT touch top burners, burner grates, or other areas near top burners

during and after use. Do not let clothing or other mmable materials to

contact top burners or areas near top burners until they have had suf nt

time to cool.

•Make sure the utensils you use are large enough to contain food and avoid

boil overs and spillovers. Heavy splattering or spillovers left on the cooktop

can ignite and burn you.

•

DO NOT

drop pans on the porcelain surface. Cracks or chips in the

porcelain surface may result.

•Be sure that glass cooking utensils are safe for use on the cooktop. Only

certain kinds of glass utensils are suitable for surface or top burner use

without breaking due to the sudden changes in temperature.

•Never leave top burners unattended. A boil over could result and cause

smoking and greasy spillovers that may ignite.

•Turn pan handles inward, but not over other top burners. This reduces the

chance of burns due to bumping pan.

•Grease is . Never allow grease to collect around top burners or

on cooktop surface. Wipe spillovers immediately.

•DO NOT use water on grease res. Never pick up a ng pan. Smother a

ng pan with a g lid or cookie sheet. Flaming grease outside of

the pan can be extinguished with baking soda or a multipurpose dry

chemical or foam-type re extinguisher.

•Use care when lighting a top burner by hand. If the burner lights

unexpectedly, or your hand is close to the burner, you may be burned.

•Burner ame should not extend beyond the edge of the cooking utensil.

The me could burn you and cause poor cooking results.

1. Check that gas is on at shutoff valve.

2. LIGHTING Top Burners:

a. All burner controls operate counter-clockwise and must be

pressed inward (toward the cooktop) to turn ON or LITE. Do not

attempt to light more than one burner at a time.

b. IMMEDIATELY light the burner by holding a lit match or a hand-held

spark igniter designed for this purpose near the burner ports.

c. To extinguish the top burner e, turn the appropriate burner knob

clockwise to OFF.

LIGHTING Top Burners with spark ignition: (FIG 4-5)

a. Turn the appropriate burner knob counter-clockwise to ON or LITE.

Do not attempt to light more than one burner at a time.

b. Turn the SPARK knob clockwise one “click”. If the burner fails to

light, continue turning the SPARK knob clockwise until the burner

lights.

c. To extinguish the top burner me, turn the appropriate burner knob

clockwise to OFF.

LIGHTING Top Burners with electronic ignition:

a. Turn the appropriate burner knob counterclockwise to ON or LITE.

This will automatically activate the ignition system, and all burners will

begin to spark repeatedly. This is the “clicking” sound you will hear.

b. The burner will light within e (5) seconds. Once the burner is lit, turn

the knob counterclockwise to the desired setting.

c. To extinguish the top burner , turn the appropriate burner knob

clockwise to OFF.

d. If 12 VDC power is not available to the ignition module for any reason,

top burners may be lit manually. See instructions in “Lighting Top Burners”.

CAUT ION

PRODUCT DAMAGE HAZARD

•DO NOT cook with the control knob set in the LITE position.

Damage to the ignition module and burner electrodes may result.

Atwood Extended Service

Contract Provides These Extras!

for

PLEASE USE ORDER FORM BELOW TO BEGIN EXTENDED SERVICE CONTRACT OF YOUR PRODUCT(S).

ATWOOD WATER HEATER

inner tank

HYDRO FLAME

FURNACE

combustion chamber

ATWOOD/WEDGEWOOD RANGE

gas valves & manifold

extends coverage

to full five years

one price covers

parts and labor

in-shop service

(read complete information on form below)

Also available...

Service Related Travel

Includes mileage travel

expense by authorized

service center

Up to 200 miles total

of service travel

One full year of

coverage

ATWOOD EXTENDED SERVICE CONTRACTS

Water Heater Tank—An extended service contract is available covering the parts and labor

for replacement of the inner tank in the event the water heater tank develops leaks due to

corrosion. This extends the original (2) two year warranty an additional (3) three years for

a total of (5) five years to the original owner from the original date of purchase of the water

heater or vehicle.

Furnace Combustion Chamber—An extended service contract is available covering the

parts and labor for the replacement of the combustion chamber in the furnace in the event

the combustion chamber were to prematurely fail due to defects in material or workmanship.

This extends the original (2) two year warranty an additional (3) three years for a total of

(5) five years to the original owner from the date of purchase of the furnace or vehicle.

Range Gas Valves and Manifold—An extended service contract is available covering the

parts and labor for the replacement of range burner valves and manifold in the event of

premature failure due to defects in material and workmanship. This extends the original

(2) two year warranty an additional (3) three years for a total of (5) five years to the original

owner from the original date of purchase of the range or vehicle.

Save $10.00 by selecting all three Extended Service Contracts.

SERVICE RELATED TRAVEL MILEAGE—$20.00 (See Explanation)

Mileage Travel Expense—Mileage travel expense is not covered by the Limited Warranty

issued with each product. If it is anticipated that it may be inconvenient to transport your

vehicle or Atwood product to obtain service you may choose to purchase this Service

Mileage option. This will pay up to 200 miles of service travel at 20 cents per mile to an

authorized Atwood Service Center whose service personnel travels to your location to

perform in-warranty service work on your Atwood product. This is for (1) one year from the

original date of purchase of the vehicle or Atwood water heater, furnace or range.

To qualify for any of these options, they must be purchased within 90 days of the vehicle or

product purchase. Prices listed are in US DOLLARS-please make check amount accordingly.

Upon receipt of this completed card together with your check or money order, Atwood will

send you a written confirmation of the options you selected.

$45

$25

$15

All 3

$75

$20

EXTENDED SERVICE ORDER FORM

Today’s Date __________________________________________

Date of Purchase

Name

Address

City ST ZIP

Phone

Your RV Manufacturer’s Brand Name

Your Dealer’s Company Name

CONTRACT DESIRED

Atwood Mobile Products

1120 North Main Street

Elkhart, IN 46514 USA

Model No. Serial No.

ATWOOD Water Heater Tank ____________ __________ $45.00

HYDRO FLAME Furnace ____________ __________ $25.00

ATWOOD/WEDGEWOOD Range ____________ __________ $15.00

Save $10—Select All Three from above

MILEAGE TRAVEL EXPENSE $20.00

Model and Serial Number of each covered appliance is REQUIRED.

THE MODEL AND SERIAL NUMBER OF EACH COVERED APPLIANCE IS REQUIRED.

3. Proportional ow (linear) top burner valves are installed. Start cooking

at the HI setting, then turn the control knob counter-clockwise to

continue cooking and obtain best results. Use the following table as a

guide until you get used to the setting.

SETTING RECOMMENDED USE

LITE •To light the burner

HI •To start foods cooking

•To bring liquids to a boil

MED •To hold liquids at a boil

9-6 •To fry chicken or pancakes

•To cook large amounts of vegetables

LOW - 5- Low •To keep food warm

CAUTION

PRODUCT DAMAGE HAZARD

•DO NOT use oversized cookware. The pan should not be more than one

inch larger than the burner grate. The maximum pan size is a 10-inch

skillet. Oversized cookware will cause excessive heat build-up in the

stove top and will result in damage to the burner grate, burner and cooktop.

•DO NOT use a broiler pan, griddle, or any other large utensil which covers

more than one (1) top burner at a time. This will create excessive heat

which may cause melting, sooting or discoloration damage to the

burner grates, range top, or utensils.

•DO NOT leave an empty utensil, or one which has boiled dry, on a hot top

burner. The utensil could overheat and damage the utensil or the

cooking appliance.

OVEN OPERATION

WARNING

FIRE, EXPLOSION, BURN INJURY,

CARBON MONOXIDE POISONING

•DO NOT touch any inner surfaces of the oven or oven door, or the wire

rack inside, or any utensils inside the oven during and after use until

these areas have had suf ent time to cool. You could be burned or

injured. During and after use, do not let clothing or other ammable

materials contact these areas until they have had suf ent time to cool.

•DO NOT touch the outer surface of the oven door or the oven vent while the

oven is in use. These areas become hot enough to cause burns. During and

after use, do not let clothing or other mable materials contact these

areas until they have had suf ent time to cool.

•DO NOT cover the ventilation holes in the oven broiler shelf (shelf above

oven burner). The air circulation inside the oven will be interrupted and

cooking times will vary from normal; food may be burned or

undercooked.

•DO NOT cover the oven vent openings while the oven is in operation;

restricting the ow of combustion air may create a carbon monoxide

poisoning hazard.

•DO NOT use oven as a storage area.

•If oven pilot should extinguish after initial lighting or due to accidental

blowout, turn oven knob clockwise to OFF and wait ve (5) minutes

before again attempting to light oven.

1. Check that gas is on at shutoff valve.

2. LIGHTING THE OVEN PILOT

a. Push in oven control knob FIG 1-A and rotate counter-clockwise to

PILOT ON - PUSH/HOLD.

b. PUSH the knob in and HOLD it in while holding a lit match under the

oven pilot FIG 1-C located near the back of the oven, under the

broiler shelf FIG 1-B and to the right of the oven burner FIG 1-D.

c. Continue to hold the oven control knob in for 5 seconds after pilot is

lit. Release knob and verify pilot stays lit. Repeat steps (b) and (c) if

pilot does not stay lit.

d. Set the oven control knob to PILOT PUSH/HOLD to maintain pilot

e. The oven and broiler are now ready for operation; see #3

below before proceeding. The oven pilot has been factory set and

requires no further adjustment.

e. To extinguish the oven pilot, push in the oven control knob

FIG 1-A and rotate clockwise to OFF. Extinguish all pilots when

refueling or traveling.

3. LIGHTING THE OVEN BURNER:

a. Light the oven pilot as described in #2 above.

b. With the oven control knob set to PILOT PUSH/HOLD, push in and

rotate the knob counter-clockwise to the desired temperature

setting or to BROIL. The oven will pre-heat in approximately 15

minutes. For best results, always pre-heat the oven before use.

c. To extinguish the oven burner, rotate the knob clockwise to PILOT

PUSH/HOLD. The oven pilot will remain lit.

d. For complete shutdown, push in and rotate the knob clockwise to

OFF.

4. USING THE BROILER:

a. Light the oven pilot as described in #2 (above).

b. Push in and rotate the oven control knob counter-clockwise to

BROIL.

c. Center a broiler pan under the broiler me.

d. Move and turn the food over frequently to ensure even browning and

cooking.

Note: A 2-piece enameled broiler pan (MPD 51042) may be purchased from

Atwood.

Note: Cooking times will be longer at higher attitudes (+4000 feet).

MAINTENANCE

WARNING

BURN INJURY, FIRE AND/OR EXPLOSION

•Make sure all controls are OFF and the range or cooktop is cool

before cleaning.

•Make sure that all cooktop surfaces, burner grates and burners are

cool before cleaning or disassembling cooktop.

•DO NOT use oven cleaners, bleach, or rust removers on the cooktop

or burner grates.

•DO NOT obstruct the ow of combustion and ventilation air.

•Keep appliance area clear of combustible materials, gasoline and

other ammable vapors and liquids.

•Clean oven with oven cleaner only. Follow directions on the container.

•

ever use a wire brush or metallic item for cleaning burner ports

or ces. Brush may “shed” bristles, that may lodge in the ce

or burner ports and cause a re or explosion.

CAUTION

PRODUCT DAMAGE HAZARD

•Clean all surfaces as soon as possible after boil overs or spillovers.

•Use warm soapy water only to clean the burner grates, cooktops,

painted surfaces, porcelain surfaces, stainless steel surfaces and plastic

items on your range or cooktop. Do not use grit or acid-type cleaners.

•DO NOT use steel wool, or abrasive cleaners, or acid type cleaners

such as chlorine bleach on your cooktop or grate systems. They

will damage your range or cooktop. Use only non-abrasive plastic

scrubbing pads.

•DO NOT allow foods containing acids (such as lemon or tomato juice,

or vinegar) to remain on porcelain or painted surfaces. Acids may

remove the glossy nish. Wipe up egg spills when cooktop is cool.

•DO NOT wash warm porcelain surfaces. Allow these areas to cool

before cleaning. You could burn yourself, or the porcelain could crack.

•Pitting and discoloration will result if spills are allowed to remain

for any length of time on stainless steel.

•

DO NOT allow spillovers to remain on the burner caps. The caps

could become permanently stained.

•

When cleaning around the burners, use care to prevent damage to

the electrode (if so equipped). If a sponge or cloth should catch

the metal igniter electrode, it could damage or break the electrode.

If this occurs, the burner will not light.

The owner’s cooking habits and cleanliness will affect the operation

of the range or cooktop. Proper installation and care will help keep

your range or cooktop looking and operating like new. Most cleaning

can be performed using normal household items.

RANGE & SLIDE-IN COOKTOP: TOP REMOVAL

NOTE: RA models with sealed burners require all burner heads be

removed FIRST by twisting the burner heads counter clockwise and

lifting upward. Replacement after Step 2, reverse (twist Clockwise)

to re-install.

GARANTIE LIMITEE POUR APPAREILS DE CUISSON

Atwood Mobile Products garantit ce produit à l'acheteur initial, et suivant les

termes stipulés ci-dessous, contre tout défaut de matériel ou de fabrication

pendant une période de deux ans à compter de la date d'achat. La

responsabilité d'Atwood sous cette garantie est limitée au remplacement du

produit, à la réparation du produit ou au remplacement du produit par un produit

remis à neuf, à la discrétion d’Atwood Mobile Products. La garantie est nulle si le

produit a été endommagé par un accident, une utilisation abusive, une

négligence, une altération ou toute autre cause dont n'est à l'origine ni un défaut

de matériel, ni un défaut de fabrication. Seul l'acheteur initial bén ie de la

garantie, qui est valable sous réserve des conditions suivantes :

1. Pendant une période de deux (2) ans à compter de la date d’achat, la

garantie Atwood couvre toute pièce présentant des défauts de matériau ou

de main d’œuvre, à l’exception de la liste ci-dessous. Cette garantie

comprend des frais de main d’œuvre raisonnables correspondant à la dépose

et la repose des pièces. Les frais de déplacement sur place ne sont pas

considérés comme faisant partie de ces frais et sont donc à la charge du

propriétaire.

2. Cette garantie ne couvre pas les éléments suivants considérés comme faisant

partie de l’entretien normal:

a. Tout endommagement, décoloration ou égratignures du revêtement

émaillé ou d’autres revêtements causés par une utilisation et un entretien

abusifs.

b. Réglage de la pression du gaz

c. Nettoyage ou remplacement des brûleurs

d. Nettoyage ou réglage des es des brûleurs

e. Nettoyage ou réglage de la veilleuse et du thermocouple

f. Surfaces émaillées ou en verre endommagées

g. Produits achetés dans un but commercial ou industriel

3. En cas de réclamation au titre de la garantie, le propriétaire doit contacter à

l’avance un centre de réparation agréé Atwood ou le service après-vente

d’Atwood. La réparation sous garantie doit être faite par un centre de réparation

agréé Atwood (une liste est fournie gratuitement) ou selon les instructions du

service après vente, Atwood

Service Department, Atwood Mobile Products, 1120 North Main St., Elkhart, IN

46514, USA , Téléphone: 866-869-3118

4. Les pièces doivent être renvoyées à Atwood port payé. Un crédit pour les

frais d’expédition est inclus pour une réclamation au titre de la garantie. Les

pièces défectueuses deviennent la propriété d’Atwood Mobile Products et

doivent être renvoyées au Consumer Service Department, Atwood Mobile

Products, Greenbrier Operations, 6320 Kelly Willis Road, Greenbrier TN

37073, USA.

5. Cette garantie n’est valide que si l’appareil est installé en conformité avec les

instructions d’installation fournies et avec les règlements locaux et

provinciaux

6. La période de garantie des pièces remplacées s’exerce jusqu’à la n de la

période de garantie initiale.

7. Les dégâts et les défaillances résultant d’une mauvaise utilisation (y compris

l’absence d’une réparation appropriée), d’une utilisation inappropriée, de

ons, de dégâts par les eaux ou le gel sont à la charge du

propriétaire.

8. Atwood n’est pas responsable de l’immobilisation du véhicule, de la perte de

temps, des inconvénients, des frais de carburant, de téléphone, des frais de

déplacement, de logement, de la perte ou de l’endommagement de biens

personnels ou de revenus. Certains Etats ou provinces ne permettent pas

l’exclusion ni les limitations des dégâts connexes ou secondaires, il se peut

donc que les limitations ou exclusions ci-dessus ne s’appliquent pas à votre

cas.

9. Toute garantie implicite est limitée à deux (2) ans. Certains Etats ou provinces

ne permettent pas les limitations de durée de la garantie implicite ; il est donc

possible que cette limitation ne s’applique pas à votre cas. Cette garantie

donne des droits s ues à l’acheteur et il est possible que d’autres droits

varient d’un Etat ou d’une province à l’autre.

10. Les pièces de remplacement achetées en dehors de la garantie initiale ont

une garantie de 90 jours. Ceci comprend le remplacement gratuit de la pièce

et les frais raisonnables de main d’œuvre pour la remplacer.

Ce produit Atwood est conçu pour être utilisé dans des véhicules de plaisance

comme indiqué sur sa plaque d’iden on. Toute autre utilisation, sauf

autorisée préalablement par écrit par le Service d’ingénierie d’Atwood, annule la

garantie. Les produits Atwood/Wedgewood Vision Products comprennent des

1 2 3

RV and CV

RA and CA

•La surface de la cuisinière - Il est possible d'utiliser un agent

nettoyant doux ou un produit à vitres.

•Les grilles des brûleurs de surface - Elles doivent être nettoyés

dès qu’elles sont salies. Il faudra peut-être utiliser des éponges à

récurer synthétiques et non-abrasives.

•

Les brûleurs de surface et les orices et les bases des brûleurs -

S'ils sont bouchés, brosser doucement les zones ouvertes à

l'aide d'une brosse légère (brosse à dents) ou nettoyer avec

précaution l'intérieur des orices à l'aide d'un cure-dents.

NOTE

:Pour les éclaboussures tenaces, répéter les étapes de

nettoyage ci-dessus jusqu'à ce que la surface soit propre.

NOTE

:La grille et la surface de la cuisinière sont émaillées. L'émail

est une couche de verre/céramique vitriée sur la surface du

métal. Il permet à la surface de résister aux températures

élevées tout en gardant une apparence agréable et en

facilitant son nettoyage.

STOCKAGE

Faire sécher toute les surfaces ainsi que le compartiment des brûleurs,

puis vaporiser les surfaces avec une huile alimentaire ne pour les

empêcher de rouiller durant un stockage de long terme. Essuyer la

couche d’huile avant de ré-utiliser l’appareil.

2. To replace the range top:

ALL Models - Place top on range (FIG4) so the tabs on the

spring clips t into the slots on top (FIG4). Push backwards on

the top until the bracket(s) on the front of top ts into center

notch or side tabs in the front control panel (FIG5).

3. To remove burner grates:

ALL Models - simply lift grate up and remove. Replace by

placing two legs at a time into the retaining grommets.

Clean all surfaces quickly after boil over or spillovers. Use a dry towel or

cloth to soak up spills.

ALL SURFACES - When surface is cool,

clean with warm soapy water,

rinse and dry with soft cloth

. Additional cleaning measures:

•Control Knobs - pull the knobs straight off the stems to clean.

•Control Panel - You may use a spray glass cleaner, applying

cleaner to a paper towel (do not spray directly on panel.)

•Cook Top Surface - You may use a mild liquid cleaner/glass cleaner.

•Surface Burner Grates - They should be cleaned as soon as they

become dirty. You may need to use a non-abrasive plastic

scrubbing pad.

•Surface Burners, Burner Ports or Orices - if clogged, gently

brush perforated areas with a lightweight brush (toothbrush) or

carefully clean holes out with a toothpick.

NOTE

: Heavy burned on soil may require repeated cleaning steps

until the soil is completely removed.

NOTE

: The grate and surface of the cook top is covered with

porcelain coating. Porcelain is a glass/ceramic coating glazed

to the surface of the metal. Porcelain is designed to provide a

surface that can withstand high temperatures and maintain an

attractive appearance and make it easier to clean.

After top burners have been on for a period of time, you may

experience a popping sound when the burner is turned off. This is

normal and does not create a safety hazard.

STORAGE

Dry all surfaces and burner box, then spray surfaces with an oil base

substance to preserve the surface from rusting during long term

storage. Wipe off oil coating before reuse.

RANGE MAINTENANCE & CARE INSTRUCTIONS

CARE OF PORCELAIN

The grates and surface of the cook tops are coated with porcelain. Porcelain is

a glass/ceramic coating glazed to the surface of the metal. Porcelain is

designed to provide a surface that withstands high temperatures, has an

attractive appearance and is easy to care for and clean.

UNACCEPTABLE - WHICH WILL VOID YOUR WARRANTY

•NEVER use steel wool, abrasive cleaners, or acid type cleaners such as

chlorine bleach or dish detergents with lemon fruit acid on any part of your

cook top or grate system.

•DO NOT drop pans on the cook top surface, you may crack or chip the

porcelain surface.

Should the porcelain become cracked, chipped or affected by excessive heat,

the porcelain surface will become unsightly and its effectiveness will be reduced.

GENERAL COOKING INSTRUCTIONS

To quickly bring liquids to a boil or to begin a cooking procedure use a high

flame setting. Reduce the flame to a lower setting to continue cooking. using a

higher flame setting than is necessary to maintain a gentle boil will not cook

food more quickly.

After top burners have been on for a period of time, you

may experience a popping sound when the burner is turned off. This is

normal and does not create a safety hazard.

COOKWARE

Acquire cookware that fits the RV environment. Proper cookware will reduce

cooking time, using less energy with better cooking results.

ACCEPTABLE

•A heavy gauge (aluminum or copper) metal pan with a smooth flat bottom

(no more than 10” diameter), straight sides, and a tight fitting lid.

•Cover pan with a lid, food cooks faster when covered, because more heat

is retained.

•Lowering flame size, increases cooking efficiency.

•Use cookware with appropriate utensils.

UNACCEPTABLE - WHICH WILL VOID YOUR WARRANTY

Oversized cookware causes a build up of excessive heat, which results in

damage to the burner grate, burners, and cook top. Including the following

cookware - but not limited to:

•Griddles

•Any cookware that extends beyond 1” of the grate edge.

•Any cookware that comes into contact with the cook top.

•Woks with support rings which restrict air circulation around the burners.

Excessive heat will cause grates and tops to lose their protective coating,

becoming unsightly in appearance. Airflow is important for cooking, the

warmed air must be allowed to mix with air around the burner.

COOKWARE

Use cookware that fits the RV environment, Proper cookware will reduce

cooking time, use less energy, and produce better cooking results.

OVEN HEAT CONTROL AND GENERAL USE

PREHEATING OVEN

For best results, preheat the oven for 15 minutes before use. For baking, do

not select a higher than required temperature to preheat the oven faster, it may

have a negative effect on baking results.

AIR CIRCULATION

Warmed air must circulate freely throughout the oven for food to cook

properly. To prevent undercooked or burned food:

•DO NOT cover or block ventilation holes in the oven broiler shelf

(shelf above the burner).

•DO NOT cover the bottom of the oven with aluminum foil to catch “over flow”.

•DO NOTcover oven racks

with aluminum foil.

•Place the food to be baked

in the center of the oven

with 1”-2” inches space

from the oven wall on all

sides allowing at least 1”-

2” of space on all sides of

the container.

•DO NOTcrowd the oven with

assorted pans or block air

passage with an oversized

pan.

PÉCIFICATIONS ÉLECTRIQUES:

12 V CC 0,05 A

Pour une utilisation à 12 V CC,

NE PAS connecter à une

tension supérieure.

NE PAS connecter à un circuit

configuré pour plus de 3A.

Module d’allumage

Électrodes d’allumage

du brûleur supérieur

Interrupteurs de

soupapes de brûleur

Brûleurs

supérieurs

12 volt

Batterie

Module

d’allumage

- - - -

= Câble ROUGE

= Câble VERT

= Câble BLANC

= Connexion par câble

= Câblage réalisé par

l’installateur

DIAGRAMME DE RACCORDEMENT POUR LES MODÈLES À ALLUMAGE ÉLECTRONIQUE

ORGANIGRAMME SCHÉMATIQUE DES MODÈLES À ALLUMAGE ÉLECTRONIQUE

Interrupteurs de soupapes de brûleur

WWW

12 VOLT DC

–

Thermostat Switch

(if equipped)

OVEN PILOT BURNER

(if equipped)

Pilot

Burner

Thermostat Switch (if equipped)

(if

equipped)

1. To remove the range top:

All Models - Push rmly in the back of the top to slide the entire top

backwards. While the top is slid backwards, lift up on one of the

two front corners (FIG 3).

RV and CV

RA and CA

Atwood Mobile Products warrants to the original owner and subject to the

below mentioned conditions, that this product will be free of defects in

material or workmanship for a period of two years from the original date of

purchase. Atwood’s liability hereunder is limited to the replacement of the

product, repair of the product, or replacement of the product with a

reconditioned product at the discretion of Atwood Mobile Products. This

warranty is void if the product has been damaged by accident,

unreasonable use, neglect, tampering or other causes not arising from

defects in material workmanship. This warranty extends to the original

owner of the product only and is subject to the following conditions:

1. For two years from the date of the original purchase Atwood warrants

that this product will be free of defects in material and workmanship with

the exceptions noted below. This warranty includes reasonable labor

charges required to remove and replace the part. Service calls to the

customer’s location are not considered part of these charges and are

therefore the responsibility of the owner.

2. This warranty does not cover the following items classied as normal

maintenance and/or customer damage.

a. Damage, discoloration or scratches to porcelain enamel or other

nishes from improper use and care.

b. adjustment of gas pressure

c. cleaning or adjustment of any burners

d. cleaning or replacement of burner orices

e. cleaning or adjustment of pilot and thermocouple

f. damage to glass

g. products purchased for commercial or industrial use.

3. In the event of warranty claim the owner must contact in advance either

an authorized Atwood Service Station or the Atwood Service Department.

Warranty claim service must be performed at an authorized Atwood

Service Station (a list will be provided at no charge) or as approved by

the Atwood Service Department Atwood Mobile Products, 1120 North

Main St., Elkhart, IN 46514 USA. Phone 866-869-3118.

4. Return parts must be shipped to Atwood Mobile Products “prepaid”.

Credit for shipping costs will be included with the warranty claim. The

defective parts become the property of Atwood Mobile Products and

must be returned to the Consumer Service Department, Atwood Mobile

Products, Greenbrier Operations, 6320 Kelly Willis Road, Greenbrier, TN

37073 USA.

5. This warranty applies only if the unit is installed according to the

installation instructions provided and complies with local and state codes.

6. The warranty on replacement parts is the unused portion of the original

warranty period.

7. Damage or failure resulting from misuse (including failure to seek proper

repair service) misapplication, alterations, water damage or freezing are

owner’s responsibility.

8. Atwood does not assume responsibility for any loss of use of vehicle,

loss of time, inconvenience, expense for gasoline, telephone, travel,

lodging, loss or damage to personal property or revenues. Some States

do not allow the exclusion or limitation of incidental or consequential

damages, so the above limitations or exclusions may not apply to you.

9. Any implied warranties are limited to two (2) years. Some States do not

allow limitations on how long an implied warranty lasts, so the above

limitation may not apply to you. This warranty gives you specic legal rights

and you may also have other rights, which may vary, from State to State.

10. Replacement parts purchased outside the original cooking warranty

carry a 90 day warranty. This includes the part at no charge and

reasonable labor charges to replace it.

This Atwood product is designed for use in recreation vehicles for the

purpose as stated in the ‘data plate’. Any other use, unless authorized in

writing by the Atwood Engineering Department, voids the warranty.

Atwood/Wedgewood Vision Products include range/oven, drop-in, slide-in

and high pressure stoves.

1 2 3

12 5

COOKING APPLIANCE LIMITED WARRANTY

c. Continuer de tenir le bouton de commande du four pendant 10

secondes, la veilleuse allumée. Relâcher le bouton et s’assurer que

la veilleuse reste allumée. Répéter les étapes (b) et (c), si la

veilleuse ne reste pas allumée.

Suite de l’ALLUMAGE AVEC ALLUMETTE et de L’ALLUMAGE A

ETINCELLE ELECTRONIQUE -

d. Régler le bouton de commande du four sur PILOT PUSH/HOLD pour

conserver la amme de la veilleuse. Le four et le gril sont désormais

prêts à fonctionner ; Cf. Nº 3 ci-dessous avant de continuer. La

veilleuse du four a été réglée en usine et ne nécessite aucun réglage

supplémentaire.

e. Pour éteindre la veilleuse, enfoncer le bouton de commande du

four -A et le faire tourner dans le sens des aiguilles d’une montre

sur OFF (ARRÊT). Éteindre toutes les veilleuses avant de refaire

le plein et avant de déplacer le véhicule.

3. ALLUMAGE DU BRÛLEUR DU FOUR:

a. Allumer la veilleuse du four tel qu’indiqué au paragraphe n˚ 2 ci-

dessus.

b. Une fois que le bouton de commande du four est réglé sur PILOT

PUSH/HOLD, enfoncer et tourner le bouton dans le sens inverse

des aiguilles d’une montre, jusqu'à atteindre le réglage de

température voulu, ou jusqu’à BROIL (gril). Il faut environ 10

minutes pour que le four monte à température. Pour obtenir de

meilleurs résultats, toujours pré-chauffer le four avant utilisation.

c. Pour éteindre le brûleur du four, tourner le bouton dans le sens des

aiguilles d’une montre, sur PILOT PUSH/HOLD. La veilleuse du four

reste allumée.

d. Pour un arrêt complet, enfoncer et tourner le bouton dans le sens

des aiguilles d’une montre | et le placer sur OFF (ARRÊT).

4. Utilisation du gril:

a. Allumer la veilleuse du four tel qu’indiqué au paragraphe n˚ 2 ci-

dessus.

b. Enfoncer et tourner le bouton de commande du four dans le sens-

inverse des aiguilles d’une montre \ et le placer sur BROIL (GRILLER).

c. Placer une plaque de gril au centre de la amme du brûleur.

d. Déplacer et retourner ce que vous voulez faire cuire fréquemment

de façon à bien saisir et bien faire cuire.

Note: Un gril émaillé en deux pièces peut être acheté auprès d'Atwood

(MPD 51042). Note: Les temps de cuisson augmentent à haute altitude

(+ 1200 m./+4000 pieds).

ENTRETIEN

AVERTISSEMENT

RISQUE DE BRÛLURE, INCENDIE ET/OU EXPLOSION

•S’assurer que tous les boutons de commande sont placés sur OFF

(ARRÊT) et que la cuisinière/table de cuisson a refroidi avant de la

nettoyer.

•S’assurer que toutes les surfaces de cuisson, grilles de brûleurs et

brûleurs ont eu le temps de refroidir avant tout nettoyage ou démontage.

•Ne pas utiliser de décapants pour four, d’eau de javel ou de produits

pour enlever la rouille sur la surface de cuisson ou sur les grilles des

brûleurs.

•Ne pas obstruer le débit de combustion et la circulation d’air.

•Ne placer aucun matériau combustible, essence ou toute autre

substance, liquide ou gaz inammable à proximité de l’appareil.

•Pour nettoyer le four, utiliser uniquement un décapant à four. Bien

suivre les instructions accompagnant le produit.

•

Ne jamais utiliser de brosse en l de fer ou tout autre objet

métallique pour nettoyer les orices et les bases des brûleurs. Ces

brosses pourraient laisser des poils à l'intérieur des orices et

entraîner un incendie ou une explosion.

ATTENTION

RISQUE D’ENDOMMAGER L’APPAREIL

•Nettoyer toutes les surfaces aussitôt que possible en cas de

débordement ou éclaboussement.

•Utiliser uniquement de l’eau chaude savonneuse pour nettoyer les

grilles des brûleurs, les surfaces de cuisson, les surfaces peintes, les

surfaces en porcelaine, les surfaces en acier-inox et les articles en

plastique sur votre cuisinière/table de cuisson. Ne pas utiliser de

produits de nettoyage abrasifs ou acides.

•Ne pas utiliser de paille de fer ou tout autre abrasif du type agent

chloré qui risqueraient de rayer votre cuisinière/table de cuisson.

N’utiliser que des éponges à récurer synthétiques et non-abrasives.

•Ne pas laisser d’aliments acides (tels que le citron, le jus de tomate

ou le vinaigre) sur les surfaces peintes ou émaillées. Les acides

risquent de dépolir le ni brillant. Nettoyer les traces d’œufs après

avoir laissé refroidir la surface de cuisson

•Ne pas nettoyer les surfaces émaillées lorsqu’elles sont encore

chaudes. Attendre qu’elles aient refroidi avant de les nettoyer. Sinon,

la porcelaine risquerait de craquer et de vous brûler.

•Si la nourriture renversée sur l’acier inoxydable n’est pas nettoyée,

des marques de piqûres et de décoloration risquent d’apparaître au

bout d’un certain temps.

•Ne pas laisser de bavures sur les chapeaux des brûleurs. Les

chapeaux des brûleurs risquent d’être tâchés de façon permanente.

•Lors du nettoyage autour des brûleurs, veiller à ne pas endommager

l’électrode (si votre matériel en est équipé) qui pourrait être abîmée

ou être cassée au contact d’un coup d’éponge ou de chiffon. Si cela

se produit, le brûleur ne s’allumera pas.

GAMME & SLIDE-IN DE CUISSON: sur la suppression

REMARQUE: Les modèles AR avec brûleurs scellés exiger que

toutes les têtes de brûleurs être retiré en premier par la torsion du

brûleur têtes dans le sens antihoraire et soulever vers le haut.

Remplacement après l'étape 2, inverser (torsion dans le sens

horaire) pour ré-installer.

1. Pour retirer le dessus de la cuisinière:

Pour tous les modèles – Appuyer fermement sur l’arrière du dessus

de façon à faire reculer l’ensemble. Une fois que le dessus est

repoussé, soulever un des deux coins avant (FIG 3).

2. Pour remettre en place le dessus de la cuisinière:

Modèles Toutes - Placer le dessus de la cuisinière sur la cuisinière

(FIG 4) de façon à ce que les pattes des clips de xation s’adaptent

bien sur les fentes situées sur le dessus. Appuyer vers l’arrière

jusqu’à ce que la patte s’enclenche dans l’encoche du panneau

de commande avant (FIG 5).

3. Pour retirer les grilles des brûleurs:

Modèles Toutes – Lever et enlever tout simplement la grille. La

remplacer en plaçant deux pattes à la fois dans les œillets de

maintien.

Nettoyer toutes les surfaces immédiatement après toute éclaboussure ou

débordement. Utiliser une serviette sèche ou un chiffon pour absorber

les éclaboussures.

TOUTES SURFACES - Lorsque la surface est froide, nettoyer à l'eau

savonneuse tiède, rinser puis sécher avec une serviette. Autres

procédures de nettoyage:

•Les boutons de commande - pour nettoyer les boutons de

commande, les retirer de leur socle.

•Le panneau de commande - Il est possible d'utiliser un produit à

vitres, à condition d'appliquer le produit au moyen d'un chiffon et

de ne pas le vaporiser directement sur le panneau.

611

1. Vérier que la vanne d’arrivée en gaz est ouverte.

2. ALLUMAGE des brûleurs du dessus:

a. Tous les boutons de commande des brûleurs fonctionnent dans le

sens inverse des aiguilles d’une montre et doivent être enfoncés

(vers la table de cuisson) pour être mis sur ON (MARCHE) ou sur

LITE (ALLUMAGE). Ne pas tenter d’allumer plus d’un brûleur à la fois.

b. Allumer IMMEDIATEMENT le brûleur en tenant une allumette

enammée ou un allume-gaz à étincelle près de la base du brûleur.

c. Pour éteindre la amme d’un brûleur du dessus, tourner le bouton

de commande correspondant dans le sens des aiguilles d’une

montre sur OFF (ARRÊT).

ALLUMAGE par étincelle des brûleurs du dessus: (FIG 4-5)

a. Tourner le bouton de commande correspondant au brûleur à

allumer dans le sens inverse des aiguilles d’une montre sur ON

(MARCHE) ou LITE (ALLUMAGE). Ne pas tenter d’allumer plus d’un

brûleur à la fois.

b. Tourner le bouton SPARK (ÉTINCELLE) d’un cran dans le sens des

aiguilles d’une montre . Si le brûleur ne s’allume pas, tourner de

nouveau le bouton SPARK (ÉTINCELLE) dans le sens des aiguilles

d’une montre jusqu’à ce que le brûleur s’allume.

c. Pour éteindre la amme du brûleur du dessus, tourner le bouton de

commande correspondant dans le sens des aiguilles d’une montre

sur OFF (ARRÊT)

ALLUMAGE électronique des brûleurs du dessus:

a. Tourner le bouton de commande correspondant au brûleur à

allumer dans le sens inverse des aiguilles d’une montre sur ON

(MARCHE) ou LITE (ALLUMAGE). Ceci enclenchera

automatiquement le système d’allumage qui projettera des

étincelles vers tous les brûleurs. Un son de “claquage” sera audible

durant cette opération.

b. Le brûleur s’allumera dans les cinq (5) secondes. Une fois que le

brûleur est allumé, tourner le bouton dans le sens inverse des

aiguilles d’une montre et le placer sur le réglage désiré.

c. Pour éteindre la amme du brûleur du dessus, tourner le bouton de

commande correspondant dans le sens des aiguilles d’une montre

sur OFF (ARRÊT).

d. Si le module d’allumage ne dispose pas d’une alimentation en 12

V.c.c, les brûleurs du dessus peuvent être allumés manuellement.

Voir les instructions correspondantes sous “Allumage des brûleurs

du dessus”.

ATTENTION

RISQUE D’ENDOMMAGER L’APPAREIL

•Ne pas faire la cuisine avec le bouton de commande réglé sur LITE

(ALLUMAGE). Cela risquerait d’endommager le module d’allumage

ainsi que les électrodes.

3. Les brûleurs du dessus sont équipés de soupapes à débit

proportionnel (linéaire). Commencer la cuisson sur le réglage HI

(HAUT), puis tourner le bouton de commande dans le sens inverse

des aiguilles d’une montre pour obtenir les meilleurs résultats de

cuisson possibles. Utiliser la table de cuisson ci-contre comme guide

jusqu’à ce que vous soyez familiarisé(e) avec les réglages.

RÉGLAGE UTILISATION RECOMMANDÉE

LITE (ALLUMAGE)•Pour allumer le brûleur

HI (HAUT) •Pour débuter la cuisson

•Pour amener à ébullition

MED (MOYEN)•Pour maintenir à ébullition

9-6 •Pour faire cuire du poulet ou des crêpes

•Pour faire cuire de grandes quantités de légumes

LOW (BAS)•Pour garder un plat chaud

5- Low (BAS)

ATTENTION

RISQUE D’ENDOMMAGER L’APPAREIL

•Ne pas utiliser de casseroles ni de poêles trop grandes. Leur

diamètre ne doit pas dépasser la grille du brûleur de plus de 2,5 cm

(1 po.), ni excéder 25 cm (10 po.) au total. L’utilisation d'ustensiles

d’une dimension supérieure entraînera une accumulation de chaleur

sur le haut de la cuisinière qui risquerait d’endommager la grille du

brûleur, le brûleur, et la table de cuisson.

•Ne pas utiliser de gril, de plaque en fonte ou tout autre ustensile qui

couvre plus d’un (1) brûleur à la fois. Cela créerait une chaleur

excessive qui risquerait de faire fondre, d’encrasser ou de décolorer

les grilles des brûleurs, la table de cuisson, ou les ustensiles de

cuisine.

•Ne pas laisser de casserole vide, ou dont le contenu s’est évaporé

sur le dessus d’un brûleur chaud. Elle risquerait de surchauffer, et de

s’abîmer au même titre que l’appareil de cuisson.

FONCTIONNEMENT DU FOUR

AVERTISSEMENT

RISQUE D’INCENDIE, D’EXPLOSION, DE BRÛLURE

ET D'INTOXICATION AU MONOXYDE DE CARBONE

•Ne pas toucher les surfaces intérieures du four ou de la porte du

four, la grille intérieure ou tout ustensile se trouvant à l’intérieur du

four avant qu’ils n’aient eu le temps de refroidir. Vous risqueriez de

vous brûler ou de vous blesser. Pendant et après utilisation de

l’appareil, ne pas laisser de vêtements ou tout autre matériau

inammable entrer en contact avec ces éléments avant de les avoir

laissé refroidir.

•Ne pas toucher la surface extérieure de la porte du four ou de la

grille de ventilation du four pendant que le four fonctionne. Ces

zones peuvent devenir très chaudes et causer des brûlures. Pendant

et après utilisation de l’appareil, ne pas laisser de vêtements ou tout

autre matériau inammable entrer en contact avec ces éléments

avant de les avoir laissés refroidir.

•Ne pas couvrir les orices de ventilation se trouvant au niveau du

gril (au dessus du brûleur du four). La circulation de l’air dans le four

s’en trouvera interrompue, ce qui modiera les temps de cuisson et

risque de résulter en des plats brûlés ou pas assez cuits.

•Ne pas couvrir les bouches de ventilation du four pendant que le

four fonctionne, la réduction de la circulation d’air de combustion

risquerait d’entraîner un empoisonnement au monoxyde de carbone.

•Ne pas utiliser le four en tant qu’étagère ou placard de rangement.

•Si la veilleuse du four s'éteint après l’allumage ou du fait d’un

soufement accidentel, tourner le bouton de commande du four

dans le sens des aiguilles d’une montre | sur OFF (ARRÊT) et

attendre cinq (5) minutes avant de tenter de le rallumer.

1. Vérier que la vanne d’arrivée de gaz est bien ouverte.

2A. ALLUMAGE DE LA VEILLEUSE FOUR – Allumette Allumée

a. Enfoncer le bouton de commande du four (g 1-A) et tourner dans

le sens inverse des aiguilles d’une montre, sur PILOT ON-

PUSH/HOLD.

b ENFONCER le bouton et le MAINTENIR ENFONCE, tout en tenant

une allumette allumée sous la veilleuse du four (g 1-C), située près

de l'arrière du four, sous la plaque gril (g 1-B) et à gauche du

brûleur du four (g 1-D).

c. Continuer de tenir le bouton de commande du four pendant 10

secondes, la veilleuse allumée. Relâcher le bouton et s’assurer que

la veilleuse reste allumée. Répéter les étapes (b) et (c), si la

veilleuse ne reste pas allumée.

2B. ALLUMAGE DE LA VEILLEUSE DU FOUR – Allumage à étincelle

électronique

a. Enfoncer le bouton de commande du four (g 1-A) et tourner dans

le sens inverse des aiguilles d’une montre, sur PILOT-PUSH/HOLD.

b ENFONCER le bouton et le MAINTENIR enfoncé, tout en observant

la veilleuse du four (g 1-C), située près de l’arrière du four, sous la

plaque gril (g 1-B) et à gauche du brûleur du four (g 1-D).

All Ovens All Slide-In Cooktops

Recessed Bi-Fold Cover

Notch for N-Series only Notch for N-Series only

CUTOUTDIMENSIONS - DIMENSIONS DE LA DÉCOUPE

CABINET & COUNTER CUT OUT CHART RECESSED BI-FOLD COVER

CUT OUT CHART

RECESSED BI-FOLD COVER - COUVERCLE PLIANT EN DEUX PARTIES ENCASTRÉ

LAMINATE MATERIAL MPD RA AND RV OVEN CA AND CV

MATÉRIAU STRATIFIÉ PART #17˝ 21˝ SLIDE-IN

AA ABCD EFG

1/4˝ 56397 16.0˝ 20.0˝ 3.0˝ 17.75˝ 20.0˝ 2.31˝ 24.5˝ 2.13˝ 20.25˝

6 mm 406 mm 508 mm 76 mm 451 mm 508 mm 59 mm 622 mm 54 mm 514 mm

1/32˝ 56391 16.0˝ 20.0˝ 3.0˝ 17.75˝ 20.0˝ 1.84˝ 24.5˝ 2.13 20.25˝

.8 mm 406 mm 508 mm 76 mm 451 mm 508 mm 47 mm 622 mm 54 mm 514 mm

† Minimum clearance to combustible

materials. (typical two (2) sides and back)

† Éloignement minimum des matériaux

combustibles .(Typiquement sur les deux

côtés et à l’arrière)

ELECTRICAL RATING:

12 VDC. 0.05 A

For 12 VDC service, DO NOT connect

to higher voltage. DO NOT connect

to a circuit fused for more than 3A

SCHEMATIC DIAGRAM FOR ELECTRONIC IGNITION MODELS

WWW

12 VOLT DC

IGNITION MODULE

SPARK ELECTRODES

TOP BURNERS

Burner Valve

Switches

Burner Valve Switches

Top Burners

12 volt

Battery

–

Ignition

Module

- - - -

= RED Wire

= GREEN Wire

= WHITE Wire

= Wire Connection

= Wired by Installer

CONNECTION DIAGRAM FOR ELECTRONIC IGNITION MODELS

Thermostat Switch

(if equipped)

OVEN PILOT BURNER

(if equipped)

Pilot

Burner

Thermostat Switch (if equipped)

(if

equipped)

ABB

RECESSED BI-FOLD COVER - COUVERCLE PLIANT EN DEUX PARTIES ENCASTRÉ

RANGE HOOD MOUNTING INFORMATION

A BCD

Range Top 19-3/8˝

Mounting Trim 3/4˝

15-7/8˝Range Top Depth

19-9/16˝Range Top plus Oven Vent

(RV/CV)

C D E F G

1 7 segnaR" 17.75˝ 20.25˝ 1.13˝†16˝ 0˝ 1.75˝ 1.5˝

Série 17” 451MM 514MM 29MM†406MM 0MM 45MM 38MM

2 1 segnaR" 17.75˝ 20.25˝ 1.13˝†20˝ 0˝ 1.75˝ 1.5˝

Série 21” 451MM 514MM 29MM†508MM 0MM 45MM 338MM

Slide-In 17.75˝*20.25˝ 1.13˝†3˝ 0˝ 1.75˝ 1.5˝

Série à encastrement 451MM 514MM 29MM†76MM 0MM 45MM 38MM

17" N-Series 17.75˝ 20.25˝ 1.13˝†16˝ 7/16˝ 1.75˝ 1.5˝

Série 43cm N-Series 451MM 514MM 29MM†406MM 11MM 45MM 38MM

21" N-Series 17.75˝ 20.25˝ 1.13˝†20˝ 7/16˝ 1.75˝ 1.5˝

Série 53cm N-Series 451MM 514MM 29MM†508MM 11MM 45MM 38MM

Slide-In N-Series 17.75˝ 20.25˝ 1.13˝†3˝ 7/16˝ 1.75˝ 1.5˝

Série à encastrement N-Series 451MM 514MM 29MM†76MM 11MM 45MM 38MM

CUTOUTDIMENSIONS

DIMENSIONS DE LA DÉCOUPE

CABINET & COUNTER CUT OUT CHART - TABLEAU DE DECOUPE DES ELEMENTS ET DU COMPTOIR

NOTE: Maximum countertop overhang = 3/4” NOTE: rebord maximum du comptoir = 19 mm

3. Les dimensions de l’élément correspondant à chaque modèle se

trouvent au chapitre TABLEAU DE DÉCOUPE DES ELÉMENTS ET

DU COMPTOIR DE CUISINE. La découpe de tout élément doit être

faite en respectant les dégagements minimaux entre l’appareil et les

matériaux combustibles tel qu’indiqué sur le tableau. Lors du choix

de l’emplacement de l’appareil, prendre en compte la présence de

rideaux ou de tout autre matériau inammable installé à proximité de

la cuisinière ou de la table de cuisson.

NOTE: Pour les modèles comportant le sufxe "N" (ex: RA1732 BGPN),

une encoche doit être faite sur les comptoirs avec un rebord en porte-

à-faux, comme le montrent les illustrations. L’encoche doit faire 1,1 cm

(7/16 ") au minimum, des deux côtés.

ATTENTION

EXPLOSION OU INCENDIE

•Installation du porte-couteaux – Le tuyau d’alimentation en gaz doit

être installé sufsamment loin du porte-couteaux pour éviter tout

contact ou toute coupure.

4. Lorsque l’élément a été préparé selon les dimensions données et

que la ligne de gaz a été installée, retirer la cuisinière/table de

cuisson de son emballage et la positionner dans l’ouverture prévue à

cet effet.

5. Vérier que la cuisinière/table de cuisson est d’aplomb de gauche à

droite et de l’avant vers l’arrière.

6. Retirer la ou les grille(s) de cuisson, faire glisser le dessus de la

cuisinière vers l’arrière sur environ 1/8 po. puis soulever un des coins

avants (FIG 3) pour retirer le dessus de la cuisinière.

7. A l’aide de vis à bois (non fournies), xer la cuisinière au travers des

trous dans le couvercle des brûleurs. Faire attention à ne pas forcer et

tordre les collerettes de montage. Cela pourrait résulter en une surface

installée trop bas par rapport au découpage.

AVERTISSEMENT

INCENDIE

•Les matériaux pour conduits de gaz du boîtier du brûleur doivent

avoir une capacité nominale minimale de 300oF.

8. Faire le raccord avec la ligne de gaz. Toutes les ouvertures se

trouvant dans les éléments adjacents à la ligne de gaz doivent être

fermées lors de son installation. Séries RA et CA à allumage

électronique: faire les branchements électriques tel qu’indiqué sur

LE SCHÉMA DE CÂBLAGE ÉLECTRIQUE. Pour les cuisinières

encastrées, il est fortement conseillé que la borne négative de 12

volts soit connectée directement à la batterie. La tension fournie doit

être de 9 à 13 V.c.c. La tension nominale de l’appareil est de 12

V.c.c., 0,6A lors de l’allumage.

ATTENTION

RISQUE D’ENDOMMAGER L’APPAREIL

•Le brancher uniquement sur du 12 V.c.c.

•Ne pas le relier à un circuit protégé par un fusible de plus de 3 A.

•Ne pas effectuer d'essai diélectrique sur la cuisinière, sans que le

système d'allumage électronique ait été déconnecté.

9. Ouvrir l’alimentation en gaz.

AVERTISSEMENT

EXPLOSION OU INCENDIE

•Ne pas utiliser d’allumettes, de bougies ou toute autre source

d’étincelle pour tester la présence potentielle de fuites au niveau

des raccords ou de la ligne de gaz.

10. Vérier chaque raccord en utilisant un liquide de détection de fuites

non-corrosif. Ne pas utiliser de solution à base d’eau et de savon.

Un test de fuite avec une pression d’air excédant 8 oz. par pouce

carré (1/2 psi) annulera la garantie.

11. Remettre la cuisinière en place (FIG 4-5). La cuisinière/table de cuisson est

désormais prête à être mise en service.

FONCTIONNEMENT DU BRÛLEUR DU DESSUS

AVERTISSEMENT

RISQUE DE BRÛLURE, INCENDIE ET/OU EXPLOSION

•N’utiliser la cuisinière/table de cuisson qu’aux ns prévues par ce manuel.

•Ne pas laisser les enfants seuls à proximité d’une cuisinière/table de cuisson

en service. Ne jamais laisser quiconque s’asseoir, se tenir debout ou monter

sur ces appareils.

•Ne pas mettre d’objets qui attirent les enfants au dessus de la cuisinière/

table de cuisson .Les enfants risqueraient de se brûler et de se blesser en

grimpant dessus.

•Ne pas porter de vêtements amples ou vagues devant la cuisinière/table de

cuisson. Ils risqueraient de s’enammer au contact d’une amme, et

d’entraîner des brûlures.

•N’utiliser que des maniques sèches. Au contact de surfaces chaudes, des

maniques humides risqueraient d’engendrer des brûlures dues à la vapeur.

Ne pas mettre de manique au contact d’une amme. Ne pas utiliser de

serviette ou de chiffon à titre de maniques, ils risqueraient de s’enammer.

•Ne pas faire chauffer de boîtes de conserves qui ne sont pas ouvertes. Elles

risquent d’exploser. Le contenu d’une boîte chauffée risque d’entraîner des

brûlures et les morceaux de la boîte pourraient provoquer des blessures.

•Ne pas utiliser la cuisinière/table de cuisson comme chauffage du véhicule.

Cela représente un risque de brûlure, de blessure et d’incendie ou l’oxygène

du véhicule risque de s’épuiser.

•Ne pas stocker de matériaux inammables sur, dans, ou à proximité de la

cuisinière/table de cuisson. Toute émanation de gaz peut entraîner une

explosion et/ou un risque d’incendie.

•Ne pas utiliser la cuisinière/table de cuisson si elle est endommagée ou si

elle ne fonctionne pas correctement.

•Savoir où se trouve la vanne d’arrêt principale de gaz propane liquide (LP) de

votre véhicule.

•Vérier qu’il y a sufsamment de gaz avant de tenter d’allumer n’importe

lequel des brûleurs du dessus. La présence d’air dans la ligne de gaz ralentit

l’allumage des brûleurs qui peuvent s’allumer spontanément au moment où

l’air qui s’y trouve est remplacé par le gaz propane liquide (LP) arrivant; Cet

allumage spontané présente un risque de brûlure. De l’air risque de s’introduire

dans la ligne d’alimentation lorsque la bouteille de gaz du véhicule est

remplacée, durant l’entretien d’autres appareils à gaz, etc.

•Si un brûleur s’éteint (après allumage ou du fait d’un soufement accidentel),

tourner tous les boutons de commande des brûleurs dans le sens des

aiguilles d’une montre sur OFF (ARRÊT) et ATTENDRE CINQ (5) MINUTES

avant de tenter de rallumer le brûleur.

•Ne pas toucher les brûleurs du dessus, les grilles recouvrant les brûleurs, ni

tout ce qui se trouve à proximité des brûleurs durant et après leur utilisation.

Ne pas mettre de vêtements ou tout autre matériau inammable en contact

avec les brûleurs du dessus ou à proximité des brûleurs du dessus avant

que ces derniers n’aient eu le temps de refroidir.

•S’assurer que les récipients de cuisson en verre utilisés sont conçus pour

être utilisés sur la surface de cuisson. Seuls certains types de verre sont

adaptés à la cuisson sur table de cuisson ou directement sur un brûleur sans

qu’ils risquent de se briser du fait des changements brusques de température.

•

NE PAS

faire tomber de casseroles sur la surface émaillée de la cuisinière.

Des ssures ou des éclats pourraient en résulter.

•S’assurer que les récipients de cuisson en verre utilisés sont conçus pour

être utilisés sur la surface de cuisson. Seuls certains types de verre sont

adaptés à la cuisson sur table de cuisson ou directement sur un brûleur sans

qu’ils risquent de se briser du fait des changements brusques de température.

•Ne jamais s’absenter en laissant les brûleurs du dessus en marche. Un

débordement pourrait en résulter et causer de la fumée et des

éclaboussements gras qui risqueraient de s’enammer.

•Tourner les manches des poêles et casseroles vers l’intérieur, mais pas au

dessus d’autres brûleurs. Cela permet de réduire les risques de blessures

occasionnées par le renversement d’une, casserole.

•Les graisses sont inammables. Ne jamais laisser de graisse s’accumuler

autour des brûleurs ou sur la surface de cuisson. Essuyer immédiatement

toute graisse renversée.

•Ne pas utiliser d’eau pour éteindre des graisses en feu. Ne jamais essayer de

prendre la queue d’une poêle en feu. Étouffer la poêle en feu avec un

couvercle qui couvre bien ou avec une plaque à gâteaux. Si la graisse

s’enamme autour de la poêle, elle peut être éteinte avec du bicarbonate de

soude ou avec un extincteur à poudre ou à mousse.

•Se montrer prudent lors de l’allumage manuel d’un brûleur. Vous risquez de

vous brûler si le brûleur s’allume inopinément et si votre main en est proche.

•La amme du brûleur ne doit pas dépasser le rebord de la casserole. Cela

résulterait en une mauvaise cuisson et un risque de brûlure.

•S’assurer que tous les boutons de commande sont placés sur OFF (ARRÊT)

lorsque l’appareil n’est pas en service. Quelqu’un pourrait se brûler ou un

incendie pourrait se déclencher si un brûleur était laissé sur ON (MARCHE)

par accident.

10 7

RV & CV Series Range & Slide-InRA & CA Range & Slide-In

Match Light and Piezo

30 28

36 34 33 32

2-A

MODEL 35 - WEDGEWOOD (RV / CV), ATWOOD (RA / CA)

Oven & Slide-In Cooktop Parts Identification

2-B

5-D

18A

18B 18C

CONSIGNES DE SÉCURITÉ

Ces consignes de sécurité signalent un danger potentiel de blessures corporelles.

Respectez toutes les consignes de sécurité qui suivent ces symboles.

AVERTISSEMENT ATTENTION

avertit du risque de blessures avertit du risque de blessures

corporelles ou accidents mortels corporelles et/ou dommages matériels

POUR VOTRE SÉCURITÉ LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER CE DISPOSITIF

Installateur: fournir ces instructions à l’utilisateur.

Utilisateur: conserver ces documents pour utilisation ultérieure.

AVE RTISSEMENT

EXPLOSION OU INCENDIE

POUR VOTRE SÉCURITÉ

QUE FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ

•Ouvrir les fenêtres.

•Ne pas toucher les interrupteurs électriques et n’utiliser ni téléphone,

ni radio dans le véhicule.

•Éteindre toute allumée.

•Évacuer du véhicule toutes les personnes présentes.

•Couper l’alimentation en gaz au niveau de la bouteille ou à la source.

•Ne pas mettre en marche le moteur du véhicule ni celui d’un groupe

électrogène.

•Prendre contact avec le fournisseur en gaz ou le spécialiste le plus

proche, pour effectuer les réparations.

•S’il n’est pas possible de contacter un fournisseur en gaz ou un

spécialiste, appeler la caserne des pompiers la plus proche.

•Ne pas ouvrir l’alimentation en gaz avant d’avoir fait réparé la ou les

fuite(s) de gaz.

POUR VOTRE SÉCURITÉ

Ne pas stocker ni utiliser d’essence ou de liquide et vapeur in ammables

à proximité de cet appareil ou de tout autre appareil électroménager.

AVE RTISSEMENT

•Toute erreur d’installation, réglage, service d’entretien peut occasionner

des blessures, un endommagement des biens ou s’avérer mortelle. Se

reporter à ce mode d’emploi. Pour obtenir de l’aide ou des informations

supplémentaires, veuillez vous adresser à un spécialiste de l’installation,

un agent d’entretien, un fabricant ou à votre fournisseur en gaz.

AVE RTISSEMENT

EXPLOSION OU INCENDIE

•Eteindre tous les appareils à gaz et veilleuses lors du remplissage de

réservoirs d’essence, de réservoirs pour gaz propane liquide (PL), ou

lorsque le véhicule se déplace.

•Les appareils de cuisson à gaz Atwood & Wedgewood sont conçus

pour ne fonctionner qu’avec du gaz propane liquide (PL), et

uniquement dans des véhicules de plaisance (c.à.d. caravanes,

camping-car, caravanes pliantes, etc.).

AVE RTISSEMENT

INTOXIC ATION À L’OXYDE DE CARBONE

•Ne pas utiliser les appareils de cuisson comme source de chauffage afin

d’éviter tout danger pour les passagers du véhicule et tout endom-

magement aux composantes de la cuisinière ou de la table de cuisson.

•Il est nécessaire d’entrouvrir une fenêtre ou une bouche d’aération

durant l’utilisation des appareils de cuisson. Le gaz qui est brûlé

consomme de l’oxygène qu’il est nécessaire de remplacer

d’assurer une bonne combustion.

Table des matières

Renseignements relatifs à la sécurité . . . . . . . . . . . . . . . . . . .9

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9-10

Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10-11

Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Stockage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Couvercles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Illustrations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

des pièces . . . . . . . . . . . . . . . . . . . . . . . . . . .7-8

Accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Tableau de découpe des éléments et du comptoir . . . . . . . . .6

Schéma électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Note à l’utilisateur: Demander à l’installateur ou au distributeur de

vous montrer où se trouve la vanne principale d’arrivée de gaz de façon

à ce que vous sachiez comment couper l’alimentation en gaz lorsque

cela est nécessaire.

INSTALL ATION

L’installation doit être conforme aux codes locaux, ou, en l’absence de

codes locaux, à l’American National Standard for Recreational Vehicles

(norme américaine pour les véhicules de plaisance) ANSI/A119.2 et

Article 551, ANSI/NFPA 70. Au Canada, l’installation doit être conforme

au code CSA Z240.4.2-M.

AVE RTISSEMENT

EXPLOSION, INCENDIE, RISQUE DE BRÛLURE,

INTOXIC ATION À L'OXYDE DE CARBONE

•Éloigner et/ou isoler complètement la table de cuisson des appareils

aétauliques ou à consommation d'air comme les appareils de

chauffage à air chaud, les fours à micro-ondes, les sèche-linge, les

ventilateurs de refroidissement, ou encore les portes et les tiroirs des

armoires, car ils peuvent perturber l'alimentation en air de comb-

ustion de la table de cuisson et créer ainsi un tirage négatif ou

positif.

•Le TIRAGE NÉGATIF peut aspirer la du brûleur supérieur vers

la surface ou l'intérieur de la table de cuisson et ainsi l'endommager,

sans compter le risque de brûlures, d’explosion et/ou d’accumulation

de monoxyde de carbone.

•Le TIRAGE POSITIF risque de souf er la amme du brûleur supérieur

en cours d'utilisation et de provoquer une explosion, un incendie ou

des blessures aux occupants du véhicule.

•Ne pas utiliser la table de cuisson par forts vents en raison du

risque de tirage négatif ou postif.

1. Pour un fonctionnement adapté de votre appareil de cuisson

L’ÉLÉMENT DOIT ÊTRE

•construit convenablement.

•à l’équerre avec le comptoir et la façade de l’élément.

L’OUVERTURE DANS L’ÉLÉMENT DOIT ÊTRE

•d’aplomb de droite à gauche et de l’avant vers l’arrière

2. Pour les cuisinières, l’ouverture de l’élément doit être conçue de façon

à ce qu’aucun matériau combustible ne se trouve à proximité des

parois de la cuisinière. Si il y a un espace entre la cuisinière et l’élément

adjacent, cet espace doit être bouché avant l’installation de la cuisinière.

ATTENTION

INCENDIE

•Prévoir un dégagement vertical d'au moins 76 cm (30 po) entre la

table de cuisson et tout matériau combustible placé au-dessus.

Cette distance peut être réduite en utilisant des matériaux non-

es conformément au tableau situé dans 2-6.7.2 dans

ANSI A119.2.

En vigueur à partir du 12.01.12

CUISINIÈRES & TABLES DE CUISSON

ENCASTRABLES À

GAZ PROPANE LIQUIDE (LP)

PROTÉGÉ PAR LES BREVETS AMÉRICAINS

D397,909 ET 5,931,151 AUTRES BREVETS EN ATTENTE

BROCHURE NUMÉRO 52229

WEDGEWOOD ATWOOD

ITEM DESCRIPTION RV CV RA CA

1735 2135 35 1735 2135 35

091750917509175272652726527265k (2 required for RA & CA)calb-etarG1 900359003590035900359003590035t e m m o r GA 2 2B Sealed Grate U-Channel (4 required) 57194 57194 57194

530155301553015530155301553015p i l Cgn i r pSpoT3 527535275352753410254102541025sehc t a led i s, e t i hw-poTegnaR4 527525275252752510255102551025sehc t a led i s, kca l b-poTegnaR 527545275452754235752357523575sehctaledis, leetssselniats-poTegnaR 527175271752717t f e l-e t i l k r apS, r en r uB, t i KA5 527185271852718t fel-t i lhctaM, renruB, t iKA5 527155271552715retnec-et i lkrapS, renruB, t iKB5 527165271652716retnec-t i lhctaM, renruB, t iKB5 527135271352713t hg i r-e t i l k r apS, r en r uB, t i KC5 527145271452714

527505275052750

thgi r-t i lhctaM, renruB, t iKC5 5D Burner Head (Twistlock-sealed) 110351103511035110351103511035r enruB, gn i hsuB6

521665216652166521665216652166gni t t i FssarB8 260152601526015260152601526015r o t a l ugeRs aG, t i K9 527125271252712527125271252712epiPdlof inaM, t iK01 521685216852168

527495274952749 527485274852748 527475274752747

521685216852168e ThermostatvlaViniM, t loB11

528035280352803

527115271152711527115271152711UTB0009 - r en r uB, ev l aV, t i K31 527105271052710527105271052710UTB0056 - r en r uB, ev l aV, t i K41

18A Burner Tube - left rear

18B Burner Tube - center front

18C Burner Tube - right rear

19 Burner Tube Bracket

52709527095270952709l or t nocnevot a t somr ehT, t i K61 690656906569065690656906569065rot ingIozeiP71

527195271952719527195271952719)nevO&srenruB,oze iP(sbonK, t iK02 23 Control Panel Assy- w/o Label

24 Control Panel Label

786157861578615786157861578615xoBr en r uB52

07915969150791596915naCnevO72 96015960159601596015kcarnevO82 07615076150761507615f l ehsnevO92

38915779153891577915l ee t skca l b-e l dnahsedu l cn iy l bmessarooD03 48915879154891587915leetset ihw-eldnahsedulcniylbmessarooD03 88915289157891518915ssalget ihw-eldnahsedulcniylbmessarooD03 68915089156891508915ssa l gkca l b-e l dnahsedu l cn iy l bmessarooD03 30 Door assembly includes handle - stainless steel 51958 51992 51958 51992

7591575915leetset ihw-eldnahet ihwylbmessarooD03

DOOR-Glass Insert - Sm BLACK 1881518815

DOOR-Glass Insert - Lg BLACK 2881528815

DOOR-Glass Insert - Sm WHITE 3881538815

DOOR-Glass Insert - Lg WHITE 4881548815

42115421154211542115kca l b-e l dnaHr ooDnevO13 62115621156211562115et ihw-eldnaHrooDnevO

52704527045270452704yssAy l ppuSsaGnevO, t i K23 52706527065270652706yssArenruBtol iP, t iK33 52705527055270552705r enruBnevO, t i K43 52707527075270752707e l puocomr ehT, t i K53 67915579156791557915mi r TnaCnevO63 52708527085270852708ebuTsaGtol iP61/3, t iKS/N 355753557535575355753557535575sdaeLno i t i ng Ioze i P, t i KS/N

95575755759557575575segn iHrooDnevO, t iKS/N 16015060151601506015l aeSr ooD-, t i KS /N

Order by model, color and style commander par couleur

not shown in illustration N/S pas montré

ENGLISH, FRANCAIS (et Canada) •Installation •Fonctionnement •Entretien
