Audiodesign MUSWAY MW1000A User manual

MW1000A
POWERED SUBWOOFER SYSTEM
VERS.1.1

2
INHALTSVERZEICHNIS
TABLE OF CONTENT
TABLE DES MATIÈRES
SOMMARIO
INDICE
BEDIENUNGSANLEITUNG
USER’S MANUAL
MODE D’EMPLOI
MANUALE D´USO
MANUAL DE USO
3
6
9
12
15
ABBILDUNGEN / FIGURES / FIGURES / FIGURI / FIGURES 18

3
Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Instal-
lation beginnen und den Verstärker in Betrieb nehmen.
Technische Änderungen vorbehalten
TECHNISCHE DATEN MW1000A
Subwoofer
Ausgangsleistung RMS
Ausgangsleistung Max.
Frequenzgang
Tiefpasslter
Subsoniclter
Phasen-Schalter
Bass Boost
Betriebsspannung
Sicherung
Abmessungen (B x H x L)
28 cm (11“)
1 x 150 W
1 x 300 W
20 – 150 Hz
50 – 150 Hz
Fixiert bei 20 Hz
0° / 180°
0 – 12 dB @ 45 Hz
+12 V (9 – 15 V), Minus an Masse
25 A
Ø 360 x 120 mm
HINWEISE VOR DER INSTALLATION
• Dieses Gerät ist nur zum Anschluss an ein 12-Volt-System in einem Fahrzeug mit negativer Masse geeignet.
• Achten Sie darauf, dass die Eingangs-/Ausgangskabel weit genug von den Stromversorgungskabeln ent-
fernt sind, da es sonst zu Störeinstrahlungen kommen kann.
• Achten Sie darauf, dass die externe Sicherung und die Bedienungselemente nach der Installation gut zu-
gänglich sind.
• Die Leistung und Zuverlässigkeit des Soundsystems ist von der Qualität des Einbaus abhängig.
Lassen Sie die Installation vorzugsweise von einem Einbauspezialisten vornehmen.
• Achten Sie bei der Installation des Geräts darauf, dass keine serienmäßig im Fahrzeug vorhandenen Teile
wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden.

4
ANSCHLUSS
ACHTUNG: Bevor Sie mit der Installation beginnen, klemmen Sie den Masseanschluss (–) der Fahr-
zeugbatterie ab, um Kurzschlüsse und Schäden zu vermeiden. Verwenden Sie zum Anschließen der
einzelnen Anschlüsse den beiliegenden Kabelstecker.
Stellen Sie zunächst eine Verbindung zwischen dem GND-Anschluss des Verstärkers und einem geeigne-
ten Masse-Anschlusspunkt an der Fahrzeugkarosserie her. Um eine gute Verbindung zu garantieren, sollten
Schmutzreste sorgfältig vom Masse-Anschlusspunkt entfernt werden.
Der +12 V-Anschluss des Verstärkers muss mit einem ausreichend dimensionierten Stromkabel mit integ-
rierter Sicherung mit dem Pluspol der Batterie verbunden werden. Diese Sicherung sollte sich in Nähe der
Batterie benden, die Kabellänge vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen
unter 30 cm liegen. Setzen Sie die Sicherung erst nach Abschluss aller Installationsarbeiten einschließlich der
Lautsprecher-Anschlüsse ein.
ACHTUNG: Benutzen Sie niemals die Hochpegeleingänge und die Cinch-Eingänge gleichzeitig. Dies
könnte das Gerät ernsthaft beschädigen.
ANSCHLUSS PER CINCH-EINGÄNGE MIT EINSCHALTLEITUNG (REM):
ANSCHLUSS PER HOCHPEGELEINGÄNGE MIT AUTOMATISCHER EINSCHALTFUNKTION:
Rot (+12V)
Rot (+12V)
Schwarz (-12V Masse) an geeignetem Massepunkt anschließen
Schwarz (-12V Masse) an geeignetem Massepunkt anschließen
Blau (REM) mit der Einschaltleitung des Autoradios verbinden
In dieser Anschlussvariante nicht benötigt
Blau (REM) In dieser Anschlussvariante nicht benötigt
In dieser Anschlussvariante nicht benötigt
R – grau/schwarz
L – weiß/schwarz
R + grau
L + weiß
Mit den Cinch/RCA Ausgängen des
Autoradios verbinden
Mit Lautsprecher-Ausgängen des
Autoradios verbinden
Kabel-Fernbedienung
Kabel-Fernbedienung
Externe
Sicherung
Externe
Sicherung
12 V
Batterie
12 V
Batterie
L-CH
R-CH

5
INPUT LEVEL
0°
180°
50 Hz 150 Hz
0dB 12dB
MIN MAX
POWERED SUBWOOFER SYSTEM
MW1000A
BASS BOOST
LOW PASS
PHASE
EINGANGSEMPFINDLICHKEIT
Drehen Sie den Regler INPUT LEVEL gegen den Uhrzeigersinn auf die MIN Position. Dann drehen Sie den
Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke. Nun drehen Sie langsam den
Regler INPUT LEVEL im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören. Dann
drehen Sie den Regler INPUT LEVEL ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
REGELBARER BASS BOOST
Mit dem Regler BASS BOOST können Sie die stufenlose Anhebung des Basspegels zwischen 0 -12 dB
einstellen. ACHTUNG: Benutzen Sie diesen Regler mit Bedacht!
REGELBARER TIEFPASSFILTER
Mit dem Regler LOW PASS können Sie die gewünschte Trennfrequenz einstellen. Dadurch werden nur die
Frequenzen unterhalb der eingestellten Trennfrequenz verstärkt und der Subwoofer spielt präziser und leis-
tungsfähiger.
SCHALTBARE PHASENLAGE
Mit dem Tastschalter PHASE kann die Phasenlage auf 0° oder 180° geschaltet werden, um das Ausgangssig-
nal an die Fahrzeugakustik anzupassen.
SCHUTZSCHALTUNG
Die PWR LED leuchtet grün auf, wenn das Gerät betriebsbereit ist.
Die PRO LED leuchtet rot auf, wenn das Gerät überhitzt ist oder ein Kurzschluss anliegt. Wenn dies eintritt,
schaltet die integrierte Schutzschaltung den Verstärker automatisch aus. Dieser sollte nach Behebung des
Problems wieder funktionieren.
Fehlerbehebung
• Überprüfen Sie alle Anschlüsse auf Defekte oder Kurzschlüsse und beheben diese.
• Sorgen Sie bei Überhitzung für ausreichend Kühlung und reduzieren Sie die Lautstärke.

6
Please read the user‘s manual carefully before the installation and the rst operation
of the amplier.
All Specications are subject to change
SPECIFICATIONS MW1000A
Subwoofer
Output Power RMS
Output Power Max
Frequency Range
Lowpass Filter
Subsonic Filter
Phase Shift
Bass Boost
Operating Voltage
Fuse Rating
Dimensions (B x H x L)
28 cm (11“)
1 x 150 W
1 x 300 W
20 – 150 Hz
50 – 150 Hz
Fixed at 20 Hz
0° / 180°
0 – 12 dB @ 45 Hz
+12 V (9 – 15 V), negative ground
25 A
Ø 360 x 120 mm
IMPORTANT NOTES PRIOR TO INSTALLATION
• This device is only suited for a 12 volt system with negative ground.
• Ensure that the input and output cables are sufciently separated from the power supply cables. Otherwise
interferences may occur.
• Ensure the accessibility of the fuse and the operating elements after installation.
• The reliability and performance of the amplier depends on the quality of installation. Preferably consult an
expert to install the system.
• Avoid any damage or removing of the components of the vehicle like wires, cables, board computer, seat
belts, gas tank or the like.

7
INTERCONNECTION
ATTENTION: Before you start with the installation, disconnect the ground connection from the ve-
hicle’s battery in order to prevent short circuits. Use the enclosed cable plug to connect each terminal.
First connect the GND terminal of the amplier to an appropriate ground connection at the chassis. To ensure a
good connection, residue dirt and dust from the connection point. A loose connection may cause malfunctions
or interferences noise and distortion.
Then connect the +12 V terminal of the amplier with the battery by using an appropriate cable including an
in-line fuse. This fuse should be located very close to the battery; for safety reasons not more than 30 cm
away. Only insert the fuse when the installation, including the connection of the loudspeakers, has been ac-
complished.
CAUTION: Never use the high level inputs and the RCA inputs at the same time. This may damage the
device seriously. Use the enclosed cable plug to connect each terminal.
INTERCONNECTION BY RCA INPUTS WITH TURN-ON SIGNAL (REM):
INTERCONNECTION BY HIGH LEVEL INPUTS WITH AUTO TURN-ON:
Red (+12V)
Red (+12V)
Black (-12V Ground) connect to a suitable ground point
Black (-12V Ground) connect to a suitable ground point
Blue (REM) connect with the turn-on signal wire of the car stereo
Not required in this connection variant
Blue (REM) not required in this connection variant
Not required in this connection variant
R – grey/black
L – white/black
R + grey
L + white
Connect to the RCA outputs of the
car radio
L-CH
R-CH
Connect to loudspeaker outputs of the
car stereo

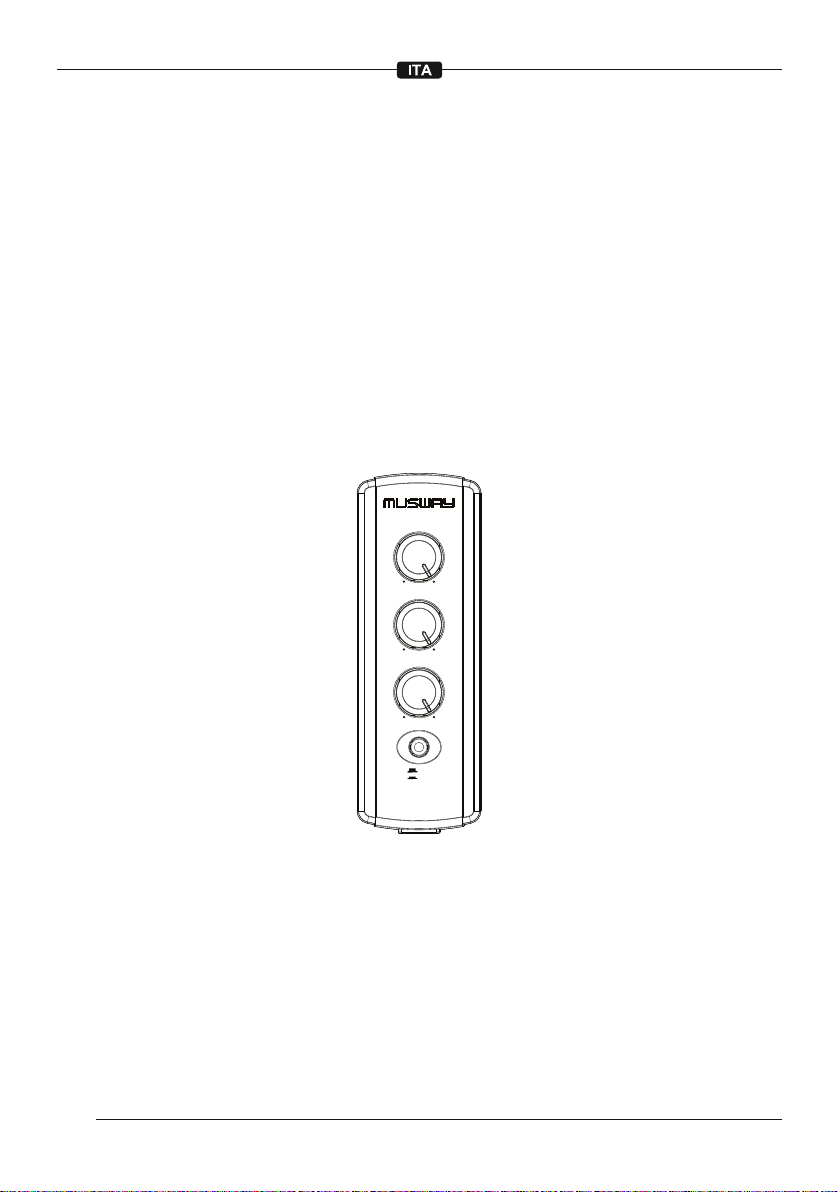

Cable remote control
Cable remote control
External
fuse
External
fuse
12 V
Battery
12 V
Battery

8
INPUT SENSITIVITY
Turn the INPUT LEVEL controller of the amplier to the MIN position. Then turn the volume controller of the
head unit to 80 - 90% of its full setting. Now turn INPUT LEVEL clockwise until you hear some distortion. Then
turn back INPUT LEVEL slightly until you hear a cleaner sound.
VARIABLE BASS BOOST
By using the BASS BOOST controller you are able to increase the bass enhancement from 0 to 12 dB.
ATTENTION: Use the BASS BOOST wisely!
VARIABLE LOW PASS FILTER
Set the desired crossover frequency by using the controller LOW PASS. Thus to that only the frequencies
below the chosen crossover frequency will be amplied and the subwoofer plays more precisely and efcient.
PHASE SWITCH
The PHASE switch allows to switch the phase from 0° to 180° to match the output signal with the vehicle’s
interior acoustic.
INPUT LEVEL
0°
180°
50 Hz 150 Hz
0dB 12dB
MIN MAX
POWERED SUBWOOFER SYSTEM
MW1000A
BASS BOOST
LOW PASS
PHASE
PROTECTION CIRCUIT
The PWR LED lights up green, if the amplier is in operation.
The PRO LED lights up red, when the amplier is overheated, or a short circuit occurs respective a too low
impedance load is connected to the speaker outputs. If this events, the internal built-in protection circuit shuts
down the amplier automatically. The amplier should work again properly after you have solved the problems.
Troubleshooting
• Check all connections for defects or short circuits and correct them.
• Provide sufcient cooling in the event of overheating and reduce the volume.

9
Veuillez s’il vous plaît lire attentivement toutes les instructions d’installation avant
que vous installiez l’amplicateur et le fassiez fonctionner.
CARACTÉRISTIQUES
Subwoofer
Puissance de sortie RMS
Puissance de sortie Max.
Gamme de fréquences
Filtre passe-bas
Filtre Subsonic
Phase Shift
Bass Boost
Alimentation
Fusible
Dimensions (L x H x P)
28 cm (11“)
1 x 150 W
1 x 300 W
20 – 150 Hz
50 – 150 Hz
Fixé à 20 Hz
0° / 180°
0 – 12 dB @ 45 Hz
+12 V (9 – 15 V), négatif à la masse
25 A
Ø 360 x 120 mm
Sous toutes réserves de modications techniques
MW1000A
RECOMMANDATIONS AVANT L’INSTALLATION
- Cet appareil convient exclusivement au branchement à un système de 12 volt à masse négative.
- Montez l’amplicateur de manière à ce qu’il soit protégé au maximum contre les secousses
et vibrations ainsi que contre la poussière et les saletés.
- Veillez à ce que les câbles de sortie et d’entrée soient assez éloignés du câble d’alimentation
électrique, an d’éviter tout son parasite.
- Veillez à ce que le fusible et les éléments d’utilisation de l’appareil soient accessibles après le montage.
- La puissance et abilité de l’appareil dépend de la qualité de l’installation. Il est préférable de
coner le montage à un spécialiste.
- Éviter les dommages ou déplacer/retirer accidentellement les composants du véhicule comme les
câbles, ordinateur de bord, ceinture de sécurité, réservoir d´essence etc.

10
ALIMENTATION ELECTRIQUE ET ENCLENCHEMENT
ATTENTION: Avant que vous ne commenciez avec l’installation, séparez la borne négative/masse de
la batterie an d’éviter tout risque de court-circuit. Utilisez la che de câble fournie pour connecter
chaque port.
Raccordez d’abord la borne GND de l’amplicateur avec le pôle négatif de la batterie. Il est très important que
le raccordement soit fait de manière parfaite. Les reliquats de saletés doivent être enlevés avec soin du point
de branchement de la batterie. Un raccordement trop lâche peut être la cause d’une fonction défaillante ou de
bruits brouillés ou de déformations.
Le branchement de l’amplicateur de +12 V doit maintenant être raccordé avec un câble électrique avec un
fusible intégré à pôle positif. Le fusible doit être positionné près de la batterie, la longueur de câble allant du
pôle positif de la batterie au fusible doit être, pour des raisons de sécurité, inférieure à 30 cm. Vous devez
placer le fusible seulement après avoir terminé tous les travaux d’installation, y compris le branchement des
haut parleurs.

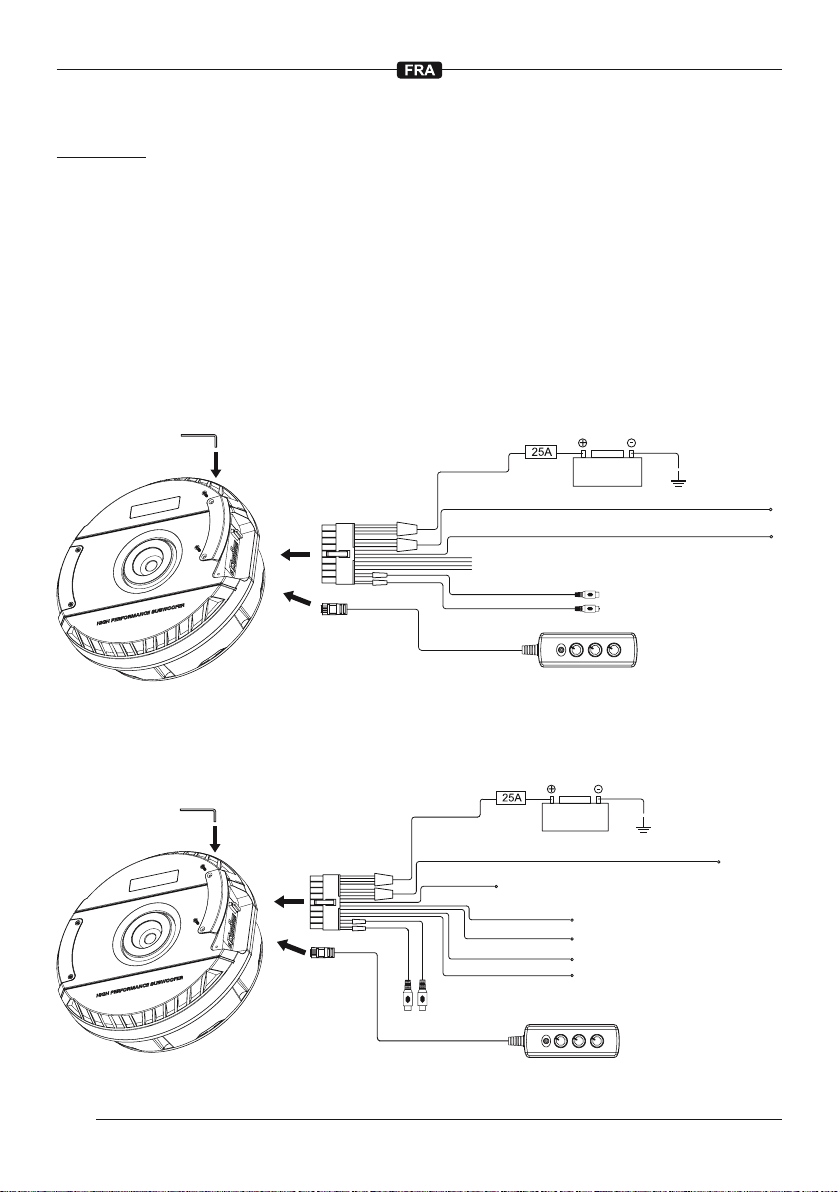

INTERCONNEXION PAR ENTRÉES RCA AVEC SIGNAL DE ALLUMAGE (REM):
INTERCONNEXION PAR ENTRÉES DE HAUT NIVEAU AVEC ALLUMAGE AUTOMATIQUE:
Rouge (+12V)
Rouge (+12V)
Noir (-12V masse) relié à un point de mise à la masse approprié
Noir (-12V masse) relié à un point de mise à la masse approprié
Bleu (REM) pour le signal de enclenchement de l’autoradio
Non requis dans cette variante de connexion
Bleu (REM) non requis dans cette variante de connexion
Non requis dans cette variante de connexion
R – gris/noir
L – blanc/noir
R + gris
L + blanc
Connectez-vous aux sorties RCA de
l’autoradio
Connectez-vous aux sorties haut-
parleurs de l’autoradio
Télécommande avec câble
Télécommande avec câble
Externe
fusible
Externe
fusible
12 V
Batterie
12 V
Batterie
L-CH
R-CH

11
RÉGLAGE DE LA SENSIBILITÉ D’ENTRÉE
La sensibilité d’entrée peut être adaptée à chaque autoradio. A cet effet, tournez le régulateur INPUT LEVEL
de votre radio sur la position de réglage médiane, et ajustez le régulateur de niveau d’entrée de manière à obtenir
un volume sonore moyen. Pour ce réglage, vous disposez normalement d’une réserve de puissance sufsante
avec un écart signal / bruit optimal.
BASS BOOST RÉGLABLE
Avec le régulateur BASS BOOST, vous pouvez ajuster le niveau de basses de 0 - 12dB.
ATTENTION: Ne pas utiliser le BASS BOOST à bon escient!
INTERRUPTEUR DE PHASE
Le interrupteur PHASE permet d´ajuster la phase entre 0° ou 180° pour synchroniser le temps de réaction du
signal en fonction des propriétés acoustiques du véhicule.
FILTRE PASSE-BAS RÉGLABLE
Ajustez la fréquence de recouvrement souhaitée sur le régulateur LOW PASS. De cette manière, le ltre est
adaptable aux exigences sonores du haut-parleur de graves utilisé. La haute modulation de fréquence du ltre
permet une diminution précise des zones de fréquences médiums et aiguës.
INPUT LEVEL
0°
180°
50 Hz 150 Hz
0dB 12dB
MIN MAX
POWERED SUBWOOFER SYSTEM
MW1000A
BASS BOOST
LOW PASS
PHASE
CIRCUIT DE PROTECTION
La PWR LED s’éclaire en vert, si l´amplicateur est en marche.
La PRO LED s´éclaire en rouge quand l´ampli est en surchauffe, ou lorsqu’un un court circuit est responsable
d´une impédance trop basse dans la connexion des hauts parleurs. Dans ce cas, le circuit de protection intégré
éteint automatiquement l’amplicateur. L’amplicateur devrait re-fonctionner lorsque vous aurez résolu le/les
problème(s).
Dépannage
• Vériez toutes les connexions pour les défauts ou les courts-circuits et corrigez-les.
• Fournir un refroidissement sufsant en cas de surchauffe et réduire le volume.

12
Per favore leggere le istruzioni per il montaggio integralmente, prima di montare
l’amplicatore e di metterlo in funzione.
Con riserva di apportare modiche tecniche
DATI TECNICI MW1000A
Subwoofer
Potenza di uscita RMS
Potenza di uscita Max.
Gamma di frequenza
Filtro passa basso
Filtro Subsonic
Phase Shift
Bass Boost
Alimentazione
Fusibile
Dimensioni (L x A x P)
28 cm (11“)
1 x 150 W
1 x 300 W
20 – 150 Hz
50 – 150 Hz
Risolto a 20 Hz
0° / 180°
0 – 12 dB @ 45 Hz
+12 V (9 – 15 V), negativo a massa
25 A
Ø 360 x 120 mm
INDICAZIONI IMPORTANTI PRIMA DEL MONTAGGIO
- Questo apparecchio e adatto unicamente ad essere collegato con un sistema elettrico a 12 Volt con
massa negativa.
- Montare l’amplicatore in modo tale che sia completamente protetto da urti, polvere e sporcizia.
- Fare attenzione al fatto che i cavi d’ingresso e d’uscita siano sufcientemente lontani dai cavi
dell’alimentazione elettrica, altrimenti si possono vericare irradiazioni di disturbo.
- Fare attenzione al fatto che i controlli e gli elementi di comando siano accessibili dopo il montaggio.
- Le prestazioni e l’afdabilità dell’impianto dipendono dalla qualità del montaggio. Afdare
preferibilmente il montaggio ad un esperto, specialmente se poi si tratta di una installazione con
diversi altoparlanti o di un sistema complesso multiplo.
- Il cavo audio e il cavo di alimentazione non vanno fatti correre lungo lo stesso lato della vettura.
- Evitare qualsiasi danno o la rimozione dei componenti del veicolo come li, cavi, computer di bordo,
le cinture di sicurezza, serbatoio o simili.

13
ALIMENTAZIONE ELETTRICA E IMPIANTO D’ACCENSIONE
ATTENZIONE: Prima di iniziare con l’installazione staccare il morsetto negativo della batteria dell’au-
to, per evitare cortocircuiti.
Innanzitutto creare un collegamento tra il morsetto GND dell’amplicatore e il polo negativo della batteria.
E molto importante creare un buon collegamento. Eliminare accuratamente residui di sporcizia dal punto di
collegamento con la batteria. Un collegamento allentato può avere come conseguenze un malfunzionamento
o disturbi e distorsioni.
L’attacco dell’amplicatore +12 V viene collegato attraverso un cavo elettrico con un fusibile separato integrato,
al polo positivo della batteria. Il fusibile si dovrebbe trovare nelle vicinanze della batteria, per motivi di sicurezza
la lunghezza del cavo dal polo positivo della batteria no al fusibile deve essere inferiore a 30 cm. Inserire il
dispositivo di protezione dopo aver terminato i lavori d’installazione compresi i collegamenti degli altoparlanti.
INTERCONNESSIONE DA INGRESSI RCA CON SEGNALE DI ACCENSIONE (REM):
INTERCONNESSIONE DI INGRESSI AD ALTO LIVELLO CON ACCENSIONE AUTOMATICA:
Rosso (+12V)
Rosso (+12V)
Nero (-12 V massa) collegare a un punto di messa a massa adatto
Nero (-12 V massa) collegare a un punto di messa a massa adatto
Blu (REM) collegare con il cavo del segnale di accensione dell’autoradio
Non richiesto in questa variante di connessione
Blu (REM) non richiesto in questa variante di connessione
Non richiesto in questa variante di connessione
R – grigio / nero
L – bianco / nero
R + grigio
L + bianco-
Connettersi alle uscite RCA dell’au-
toradio
L-CH
R-CH
Collegare alle uscite degli altoparlanti
dell’autoradio
Telecomando con cavo
Telecomando con cavo
Esterno
fusibile
Esterno
fusibile
12 V
Batteria
12 V
Batteria

14
SENSIBILITÀ D’INGRESSO
La sensibilità d’ingresso può essere adattata ad ogni autoradio o ad ogni sorgente. Ruotare il regolatore di volu-
me audio della radio sulla posizione centrale e regolare poi il regolatore del livello d’ingresso INPUT LEVEL in
modo tale da ottenere un volume audio medio. Con questa regolazione si ottiene una prestazione con riserva
di potenza in presenza di un rapporto segnale rumore ottimale.
BASS BOOST REGOLABILE
Mediante il controllo BASS BOOST avete la possibilità di regolare il livello dei bassi da 0 a 12dB.
FILTRO PASSA BASSO REGOLABILE
Impostare le frequenze di crossover desiderata dal ltro passa basso (LOW PASS) utilizzando il regolatore.
In questo modo solo le frequenze al di sotto della frequenza di crosssover scelta verranno amplicate ed il
Subwoofer suonerà in modo più preciso ed efciente.
INTERRUTTORE DI FASE
L’interruttore PHASE permette di impostare la fase tra 0° e 180° in base al tempo di funzionamento del segnale.
INPUT LEVEL
0°
180°
50 Hz 150 Hz
0dB 12dB
MIN MAX
POWERED SUBWOOFER SYSTEM
MW1000A
BASS BOOST
LOW PASS
PHASE
CIRCUITI DI PROTEZIONE
Il PWR LED si accende in verde quando l´amplicatore funziona.
Il PRO LED si accende in rosso quando l´amplicatore è troppo caldo o in caso di corto circuito quando è
collegato un carico con impedenza troppo bassa alle uscite altoparlanti. In questi casi il circuito di protezione
interna spegne l´amplicatore automaticamente. L´amplicatore tornerà a funzionare normalmente dopo che
il problema sarà stato risolto.
Risoluzione dei problemi
• Controllare tutti i collegamenti per difetti o cortocircuiti e correggerli.
• Fornire un raffreddamento sufciente in caso di surriscaldamento e ridurre il volume.

15
Lea completamente las instrucciones de montaje antes de proceder a montar el
amplicador y ponerlo en funcionamiento.
DATOS TÉCNICOS
Reservados los derechos de realizar cambios técnicos.
MW1000A
Subwoofer
Potencia de salida RMS
Potencia de salida Max.
Rango de frecuencia
Filtro de paso bajo
Filtro Subsonic
Phase Shift
Bass Boost
Suministro eléctrico
Fusible
Dimensiones (A x A x P)
28 cm (11“)
1 x 150 W
1 x 300 W
20 – 150 Hz
50 – 150 Hz
Fijo a 20 Hz
0° / 180°
0 – 12 dB @ 45 Hz
+12 V (9 – 15 V), negativo a tierra
25 A
Ø 360 x 120 mm
INDICACIONES IMPORTANTES PREVIAS AL MONTAJE
- Este equipo es adecuado sólo para la conexión a un sistema de 12 voltios con tierra negativa.
- Instale el amplicador de forma que quede protegido de sacudidas, así como del polvo y la suciedad.
- Asegúrese de que los cables de entrada y salida están colocados a la distancia suciente de los
cables de alimentación, ya que en caso contrario podrían producirse irradiaciones de ruido.
- El fusible y los elementos de mando deberán ser accesibles tras haber realizado el montaje.
- La efectividad y abilidad del aparato dependerán de la calidad del montaje. Por ello, le recomendamos
que el aparato sea montado por un experto.
- Evite causar daños o alterar accidentalmente elementos originales del vehículo como cables, ordenador de
a bordo, cinturones de seguridad etc. Tenga en cuenta la ubicación del depósito de combustible antes de
realizar cualquier perforación.

16
CONEXIONES DE ALIMENTACIÓN Y ENCENDIDO
ATENCIÓN: Antes de comenzar con la instalación, desconecte el borne negativo de la batería del coche
para evitar cortocircuitos. Use el enchufe del cable adjunto para conectar cada terminal.
En primer lugar, conecte el terminal GND del amplicador y el polo negativo de la batería. Es muy importante
establecer una buena conexión, por lo que deberá retirar los restos de suciedad de los puntos de conexión de
la batería. Un contacto suelto puede provocar una disfunción, o ruidos y distorsiones.
Una vez realizado esto, la conexión del amplicador de +12 V se unirá mediante un cable eléctrico con fusible
integrado al polo positivo de la batería. El fusible deberá estar situado cerca de la batería [ 3 ], y la longitud
del cable del polo positivo que va desde la batería al fusible deberá ser inferior a 30 cm. por motivos de segu-
ridad. Inserte el fusible una vez que haya nalizado con la totalidad de los trabajos de instalación incluyendo
la conexión de los altavoces.
INTERCONEXIÓN POR ENTRADAS RCA CON SEÑAL ENCENDIDA (REM):
INTERCONEXIÓN POR ENTRADAS DE ALTO NIVEL CON ENCENDIDO AUTOMÁTICO:
Rojo (+12V)
Rojo (+12V)
Negro (-12 V tierra) conectado a un punto de tierra adecuado
Negro (-12 V tierra) conectado a un punto de tierra adecuado
Azul (REM) se conecta con el cable de señal de encendido del radio
No es necesario en esta variante de conexión
Azul (REM) no es necesario en esta variante de conexión
No es necesario en esta variante de conexión
R – gris / negro
L – blanco / negro
R + gris
L + blanco
Conectar a las salidas RCA de la radio
del automóvil
L-CH
R-CH
Conectar a las salidas del altavoz del
estéreo del automóvil
Control remoto con cable
Control remoto con cable
Externo
fusible
Externo
fusible
12 V
Batería
12 V
Batería

17
SENSIBILIDAD DE ENTRADA
El nivel de entrada puede adaptarse a todas las radios de coche. Ponga el regulador de volumen de su ra-
dio en posición media y ajuste el regulador del nivel de entrada INPUT LEVEL de forma que se escuche un
volumen medio. En esta posición, normalmente se garantiza una reserva de potencia suciente si se da una
distancia de voltaje sofométrico óptima.
BASS BOOST REGULABLE
Con el regulador BASS BOOST se puede ajustar el nivel de 0 - 12dB.
FILTRO DE PASO BAJO REGULABLE
Seleccionar el corte de frecuencia deseado en el regulador LOW PASS. De esta forma, solo las frecuencias
por debajo del corte serán amplicadas y el subwoofer funcionará más preciso y ecientemente.
INTERRUPTOR DE FASE
El interruptor PHASE permite modicar la fase de 0° a 180° para ajustarla a la acústica del vehículo.
INPUT LEVEL
0°
180°
50 Hz 150 Hz
0dB 12dB
MIN MAX
POWERED SUBWOOFER SYSTEM
MW1000A
BASS BOOST
LOW PASS
PHASE
CIRCUITO DE PROTECCIÓN
El PRO LED encendido en verde signica que el Amplicador funciona normalmente.
El PWR LED encendido en rojo signica que el Amplicador esta en cortocircuito o sobrecalentado. Puede
ser debido a una impedancia demasiado baja de los altavoces. Si esto ocurre el circuito de protección del
amplicador lo desconecta inmediatamente. El amplicador vuelve a funcionar por si solo una vez solventado
el problema.
Solución de problemas
• Verique todas las conexiones por defectos o cortocircuitos y corríjalos.
• Proporcione suciente enfriamiento en caso de sobrecalentamiento y reduzca el volumen.

18
ABMESSUNGEN / DIMENSIONS / DIMENSIONS / DIMENSIONI / DIMENSIONES
INSTALLATION / INSTALLATION / INSTALLATION / INSTALLAZIONE / INSTALACIÓN

19

MUSWAY is a brand of Audio Design GmbH
Am Breilingsweg 3 · D-76709 Kronau
Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510
© Audio Design GmbH, All Rights Reserved
www.musway.de
