audiophony PA PREZONE88 User manual

GUIDE DE L’UTILISATEUR
USER GUIDE
H10927 - Version 1 / 04-2019

MX82 - Mixer/Préampli multizone rackable avec 8 entrées et 2 sorties
Page 2
Français

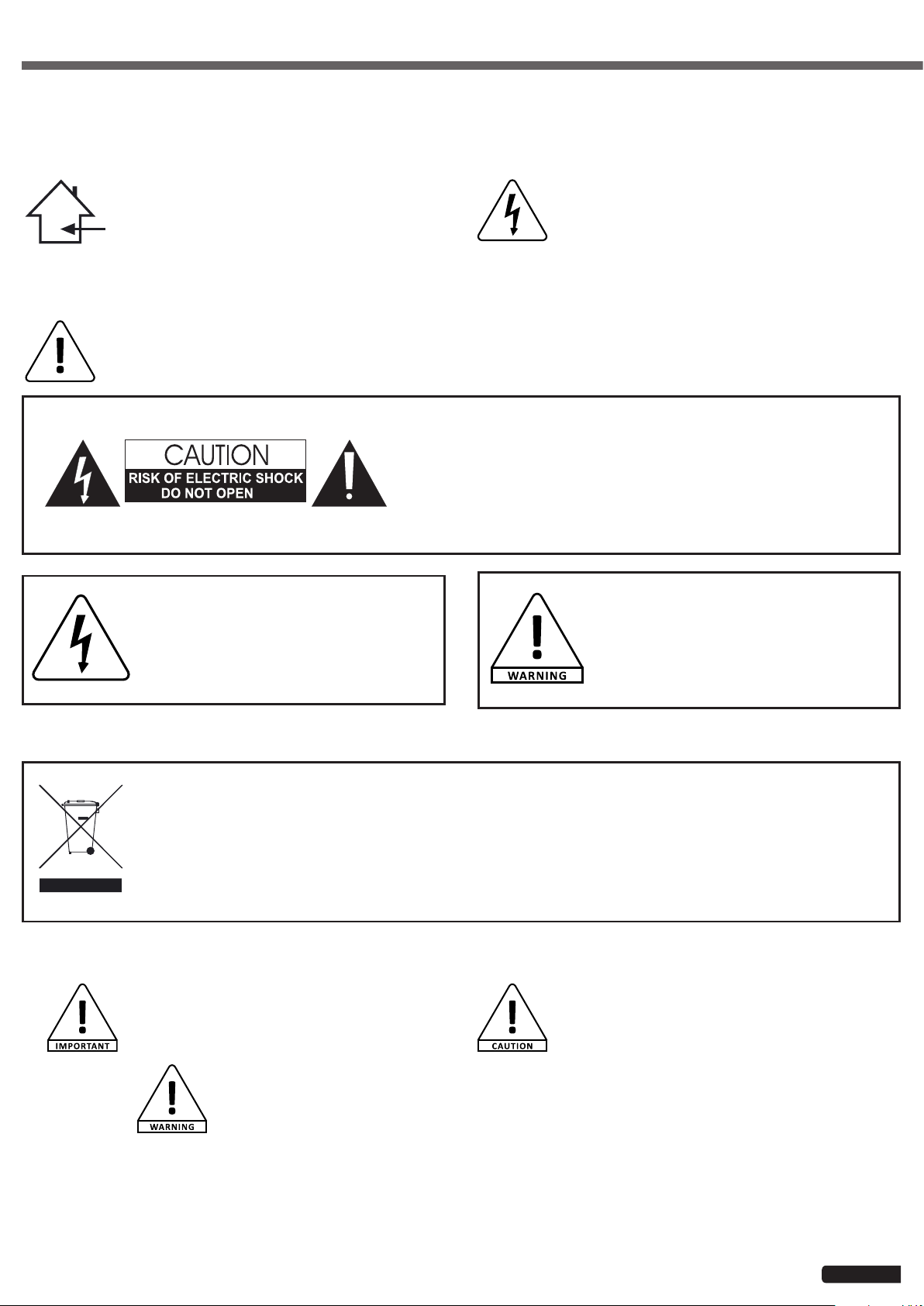

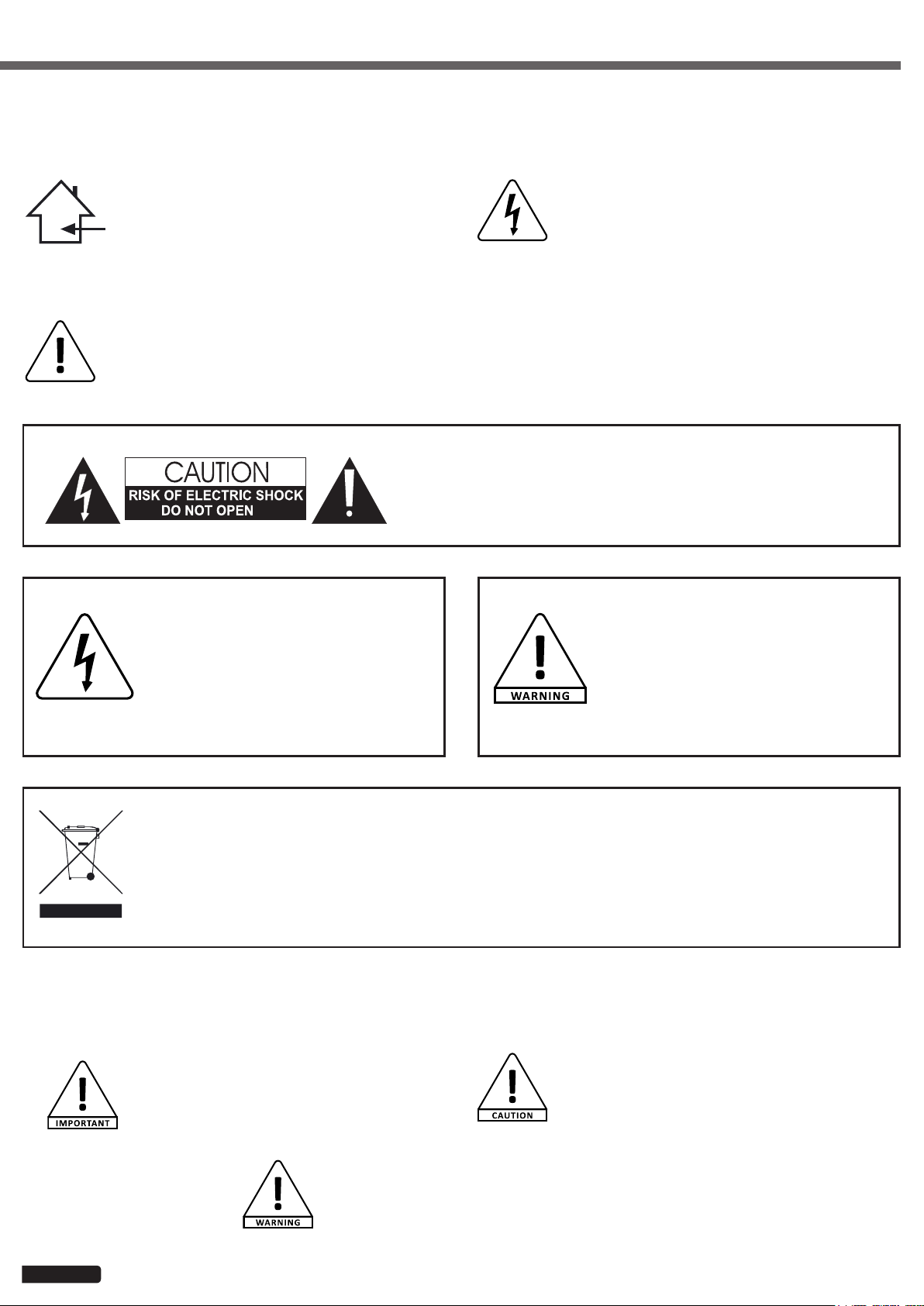

1 - Instructions de sécurité
Le symbole IMPORTANT signale
une recommandation d'utilisation
importante.
Le symbole CAUTION signale un risque de dégrada-
tion du produit.
Le symbole WARNING signale un risque d'atteinte à l'intégrité physique de
l'utilisateur et de toute autre personne présente.
Le produit peut de plus être endommagé.
Informations importantes de sécurité
Symboles utilisés
Seuls les services techniques compétents et recon-
nus par HITMUSIC sont habilités à réaliser la mainte-
nance de cet appareil. Les gestes courants d'entretien
doivent respecter les précautions de ce manuel.
Cet appareil contient à l’intérieur de son boîtier, des
parties non isolées sous tensions suffisamment éle-
vées pour représenter un risque de choc électrique.
Vous ne devez en aucun cas réaliser la maintenance
de cet appareil lorsque celui-ci est sous tension.
Cet appareil a été créé pour fonctionner en lieu chauf-
fé et isolé de toute forme d'humidité ou de projection
d'eau. Toute utilisation en lieu humide, non-protégé,
ou soumis à des variations de températures impor-
tantes peu représenter un risque tant pour l'appareil
que pour toute personne à proximité.
ATTENTION : Afin de réduire les risques de chocs électriques,
ne retirez jamais les capots. Il n’y a aucune pièce réparable par
l’utilisateur à l’intérieur. Contactez un service technique compétent
pour la maintenance de cet appareil.
Niveaux sonores
Les systèmes de sonorisation sont capables
de délivrer un niveau sonore (SPL) nuisible à
la santé humaine. Les niveaux de pression
sonore apparemment non critiques peuvent
endommager l’audition si la personne y est
exposée sur une longue période.
Ne pas stationner à proximité immédiate des enceintes acoustiques
en fonctionnement.
Risque d'électrocution
Afin de prévenir les risques d’électrocution,
n’utilisez pas de rallonge, de prise multiple
ou tout autre système de raccordement sans
que les parties métalliques en contact soient
complètement hors de portée.
Protection de l’environnement
• L’environnement est une cause que défend HITMUSIC, nous commercialisons uniquement des produits propres,
conformes aux normes ROHS.
• Votre produit est composé de matériaux qui doivent être recyclés, ne le jetez pas dans votre poubelle, apportez-le dans
un centre de collecte sélective mis en place à proximité de votre résidence. Les centres de services agréés vous
reprendront votre appareil en fin de vie afin de procéder à sa destruction dans le respect des règles de l’environnement.

MX82 - Mixer/Préampli multizone rackable avec 8 entrées et 2 sorties
Page 3
Français
Instructions et recommandations
1 - Lisez les instructions :
Il est conseillé de bien lire toutes les instructions d’utilisation
et de fonctionnement avant l’utilisation de l’appareil.
2 - Conservez les instructions :
Il est conseillé de conserver les instructions d’utilisation et de
fonctionnement ultérieurement.
3 - Considérez les avertissements :
Il est conseillé de bien prendre en compte tous les
avertissements et toutes les instructions de fonctionnement
du produit.
4 - Suivez les instructions :
Il est conseillé de bien suivre toutes les instructions de
fonctionnement et d’utilisation.
5 - Eau et humidité :
N’utilisez pas cet appareil à proximité de l’eau, par exemple
près d’une baignoire, d’un lavabo, d’un évier ou d’une bassine;
ni dans un endroit humide ou près d’une piscine, etc...
6 - L’installation :
Ne posez pas cet appareil sur un meuble roulant, un trépied, un
support ou une table instables. L’appareil risquerait de tomber
blessant gravement un enfant ou un adulte et
de s’abîmer sérieusement. Utilisez seulement
un meuble roulant, une étagère, un trépied,
un support ou une table recommandés par le
fabricant ou vendus avec l’appareil. Dans tous
les cas pour installer l’appareil il est conseillé de
suivre les instructions du fabricant et d’utiliser des instruments
recommandés par celui-ci.
Il est fortement conseillé de déplacer avec prudence le meuble
roulant quand l’appareil se trouve dessus. Des arrêts brutaux,
une trop forte poussée et des surfaces rugueuses risqueraient
de renverser l’ensemble.
7 - Montage en plafonnier ou sur un mur :
Il est recommandé de contacter votre revendeur avant tout
montage.
8 - Aération :
Les fentes et ouvertures dans le boîtier sont prévues
pour l’aération , pour assurer une utilisation en toute
confiance du produit et pour éviter une surchauffe.
Ces ouvertures ne doivent donc pas être obstruées
ni recouvertes. Il faut faire attention à ne jamais
obstruer ces ouvertures en plaçant le produit sur un lit, un
canapé, une couverture ou autre surface de ce style. Cet
appareil ne devrait pas être placé dans une installation fermée
tels une valise ou un rack à moins qu’une aération ait été
prévue ou que les instructions du fabricant aient été suivies.
9 - Chaleur :
Il est conseillé de maintenir le produit éloigné des sources
de chaleur tels les radiateurs, les poêles, les réflecteurs de
chaleur ou autres produits (ainsi que les amplificateurs) qui
produisent de la chaleur.
10 - Alimentation électrique :
Ce produit fonctionne seulement sur le voltage
indiqué sur une étiquette au dos de l’appareil. Si
vous n’êtes pas sûr du voltage de votre installation
électrique, consultez votre revendeur ou votre compagnie
d’électricité.
11 - Protection des câbles électriques:
Il faut veiller à ce que les câbles électriques ne
soient pas susceptibles d’être piétinés ou pincés
par des objets placés dessus ou contre, en faisant
particulièrement attention aux câbles au niveau des prises et
de leur point de sortie sur l’appareil.
12 - Pour nettoyer :
Débranchez l’appareil avant de le nettoyer.
N’utilisez pas d’accessoires non conseillés par le
fabricant. Utilisez un chiffon humide sur la surface
de l'appareil. Ne passez pas l'appareil sous l'eau.
13 - Période de non utilisation :
Débranchez le cordon d'alimentation de votre lecteur si vous
ne l'utilisez pas durant une longue période.
14 - Pénétration d’objets ou de liquides :
Ne laissez jamais pénétrer d’objets en tout genre
dans cet appareil à travers les ouvertures car ils
risqueraient de provoquer un incendie ou une
décharge électrique.
Ne répandez jamais de liquides en tout genre sur le produit.
15 - Dommages nécessitant un entretien :
Adressez-vous à des personnes qualifiées dans
les cas suivants :
- Quand le cordon d’alimentation ou la prise est
abîmé(e).
- Si du liquide a été répandu ou si des objets sont
tombés dans l’appareil.
- Si le produit a été au contact de pluie ou d’eau.
- Si le produit ne fonctionne pas normalement en suivant les
instructions.
- Si le produit a pris un choc.
16 - Entretien/révision :
N’essayez pas de réviser vous-même ce produit.
Cela vous exposerait à une dangereuse tension.
Adressez-vous à un personnel qualifié.
17 - Milieu de fonctionnement :
Températureet humiditédumilieudefonctionnement
: De +5 à +35° ; humidité relative inférieure à 85%
(orifice de ventilation non obstrués).
N'installez pas l'appareil dans un endroit mal ventilé ou dans
un lieu soumis à une forte humidité ou en plein soleil (ou à une
forte lumière artificielle).

MX82 - Mixer/Préampli multizone rackable avec 8 entrées et 2 sorties
Page 4
Français
3 - Caractéristiques générales
4 - Caractéristiques techniques
2 - Introduction
• 8 entrées et 8 sorties avec matrice complète
• 4 Connecteurs RJ45 pour pupitres de commande micro MIC-DESK8M et MIC-DESK16M
• Système d'enregistrement de message d'alerte pouvant aller jusqu'à 60 secondes
• Système de lien permettant d'utiliser jusqu'à 4 PREZONE88 en cascade
• Ordre des priorités Annonce > Alarme > Diffusion multi-zones > WP8 et WS8 >
• Contact Mute sur l'ensemble des sorties
• Indicateur de signal sur chaque zone (-30dB)
• Affichage de niveau de sortie par zone via Vu mètre 3 LEDs
• Sortie symétriques
• Égalisation 2 bandes sur chaque sortie (100Hz et 10KHz)
Résolument tourné vers l’installation professionnelle, la matrice PREZONE88 propose 8 entrées micros/ligne
et 8 sortie ligne mono.
Chaque entrée peut être envoyée indépendamment vers chacune des huit zones, ou vers les huit simultanément,
afin d’offrir un maximum de possibilités.
Sorties audio 0 dB (symétrique)
Sensibilités d'entrée
Entrée micro d'annonce
-50dB +/-3dB (symétrique)Entrée micro distant
Entrée micro contrôleur mural
Entrée ligne contrôleur mural -20dB +/-3dB (asymétrique)
Entrées BGM 1 à 8
Égalisation Basses : 100Hz +/-12dB +/-1dB
Aigus : 10KHz
T.H.D Inférieure à 0.05%
Réponse en fréquence
Entrée microphone d'annonce : 100Hz~10KHz
+/- 3 dB
Entrée microphone distant : 100Hz~10KHz
Entrée micro contrôleur mural : 100Hz~10KHz
Entrée ligne contrôleur mural : 60Hz~15KHz
BGM : 60Hz~15KHz
Capacité d'enregistrement 55 secondes
Interface série Vitesse de communication 9600bps
RS-485 Distance de communication maximun 300m (UTP cat5)
Distorsion de croisement Supérieure à 75 dB
Alimentation de secours +24 VDC / 350mA
Données générales
Alimentation AC 220~240V / 50~60Hz ou
+24V DC
Consommation 35 Watts
Poids 5,8 Kg
Dimensions 482 x 132 x 315 mm

MX82 - Mixer/Préampli multizone rackable avec 8 entrées et 2 sorties
Page 5
Français

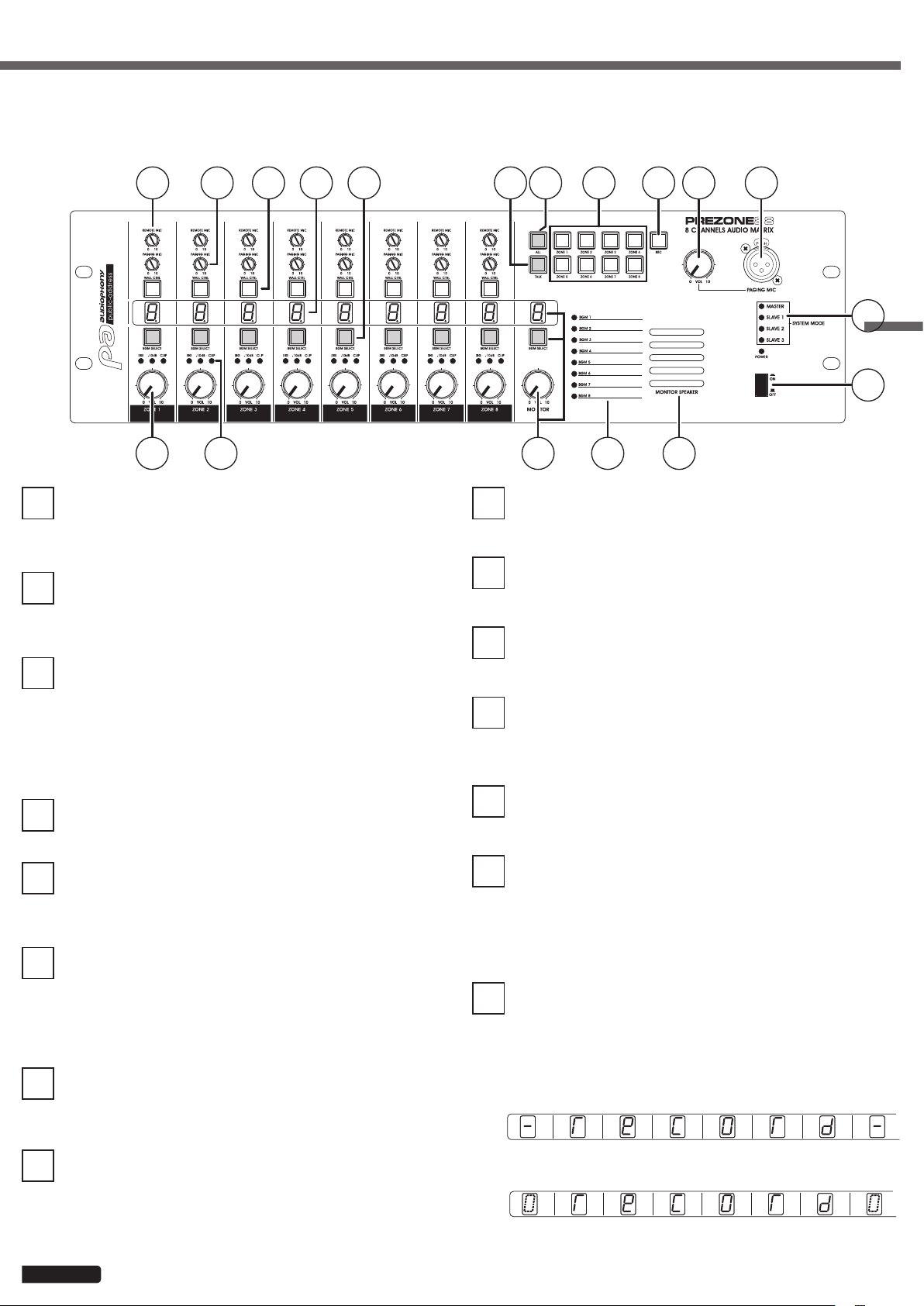

9MONITOR SPEAKER
Haut-parleur de pré-écoute.
10 Entrée PAGING MIC
Châssis XLR permettant de connecter un microphone
d'annonce.
11 Volume PAGING MIC
Permet de régler le niveau du microphone d'annonce.
12 Bouton TALK
Permet de diffuser une annonce. Il faut pour cela qu'une
zone au moins soit sélectionnée.
13 Bouton ALL
Permet de sélectionner toutes les zones.
14 Boutons de zones
Ces boutons permettent de sélectionner les zones sur
lesquelles vous souhaitez diffuser une annonce. Lorsque
la zone est sélectionnée, le bouton correspondant est
allumé. Pour dé-sélectionner la zone, appuyez à nouveau
sur le bouton qui lui correspond, le bouton s'éteint.
15 Bouton REC
Ce bouton permet d'enregistrer un message d'alerte.
L'enregistrement de ce message ce fait via le microphone
PAGING MIC en façade (10).

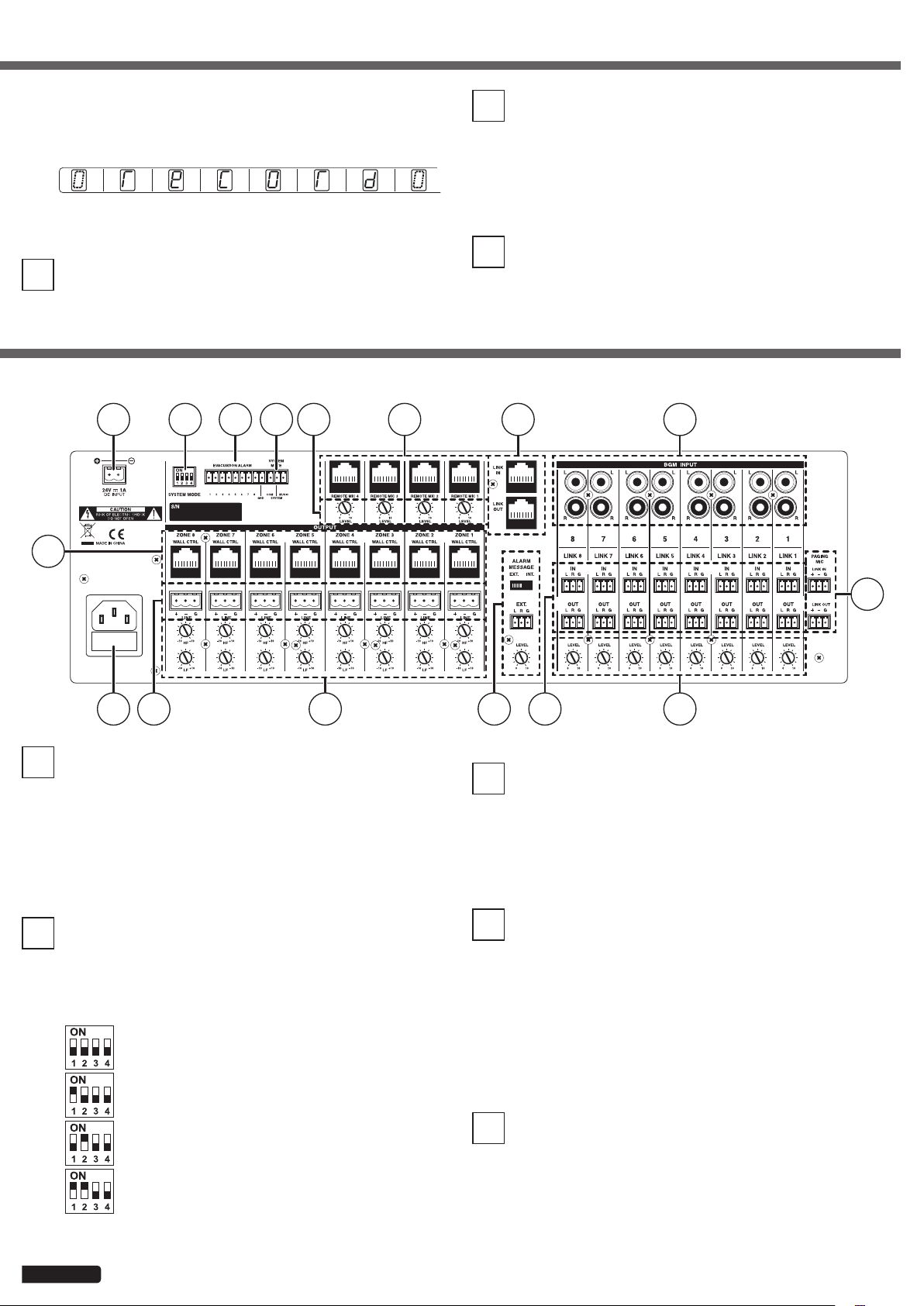

Pour accéder au processus d'enregistrement, maintenez
enfoncée la touche REC jusqu'à quelle reste allumée en
rouge. Les digits affichent alors :
1Potentiomètre REMOTE MIC
Ceci détermine le niveau du signal provenant de la
station de microphone à distance pour chaque zone.
2Potentiomètre PAGING MIC
Permet de régler le niveau du signal provenant du
microphone d'annonce pour chaque zone.
3Sélecteurs WALL CTRL
Permettent d'activer le contrôle du canal correspondant
via un sélecteur mural WS8 ou WP8. Lorsque ce
sélecteur est activé le bouton est allumé et le contrôle
de la zone est totalement pris en charge par le WS8 ou
le WP8. Ces sélecteurs clignotent lorsqu'un contrôleur
mural est relié à la zone.
4 Afcheurs
Indiquent la source de sortie sélectionnée pour chaque
zone.
5Sélecteurs BGM SELECT
Ces sélecteurs permettent d'affecter la source à une ou
plusieurs zones.
6Potentiomètres de zone
Ces potentiomètres permettent de régler le niveau de
chaque sortie.
Si un contrôleur mural tel que le WS8 ou le WP8 est actif
sur la voie, ce potentiomètre est désactivé.
7LEDs indicatrices de canal
Ces LEDs indiquent la présence d'un signal et le niveau
de ce signal.
8Potentiomètre MONITOR
Ce potentiomètre permet de régler le niveau de pré-
écoute des différentes sources.
Panneau avant
5 - Présentation de l’appareil
1
123
14
5 16 11
12
13 1015
4 6 8 97
6 8 916
17
18
10111413 1512
7
2 3 4 5

MX82 - Mixer/Préampli multizone rackable avec 8 entrées et 2 sorties
Page 6
Français

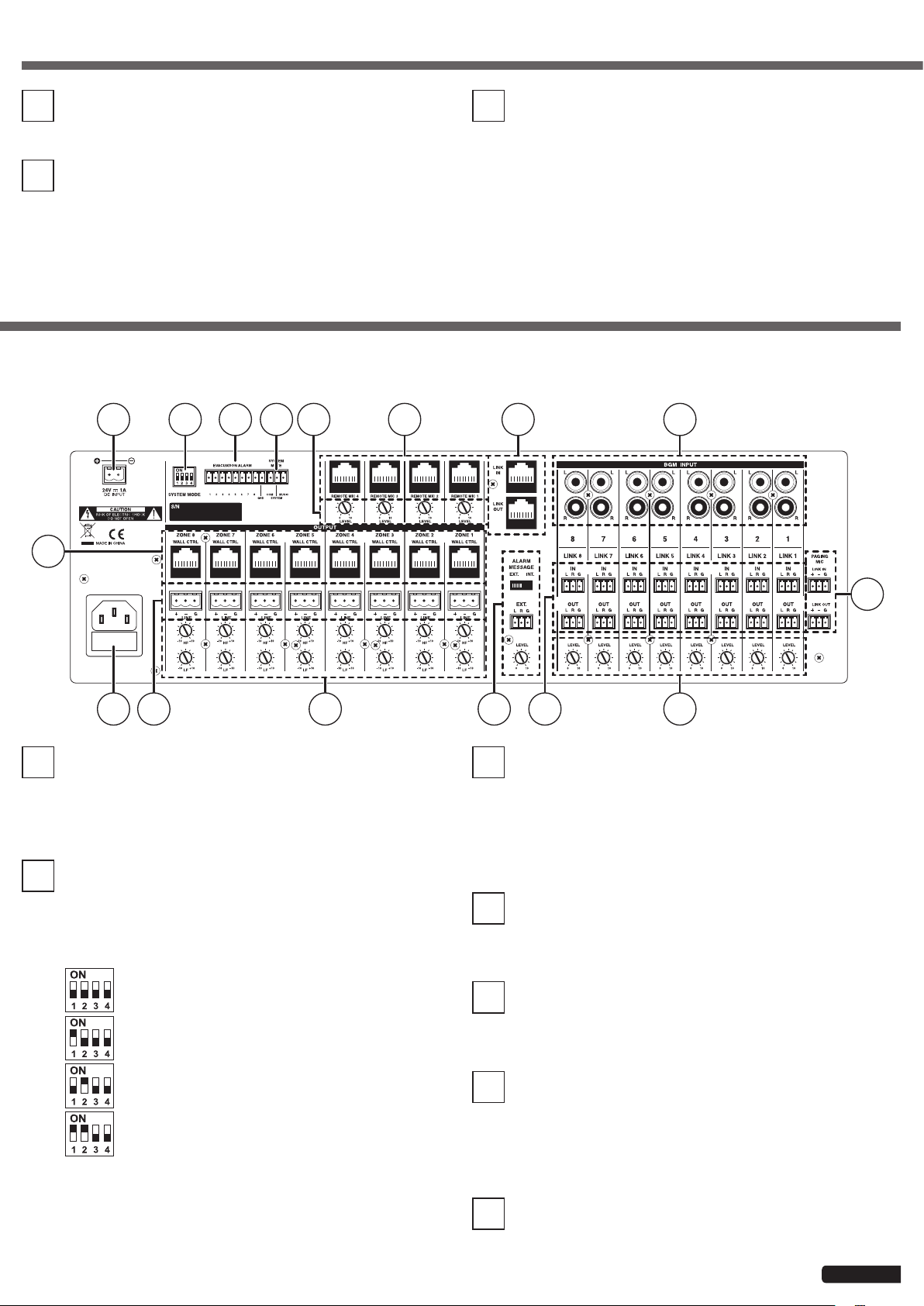

PANNEAU ARRIERE
1Connecteurs d'alarme
Ces connecteurs, lorsqu'ils sont reliés à des détecteurs
de fumée permettent de déclencher automatiquement
le message d'alerte enregistré sur la zone concernée en
cas de détection de fumée.
Contacts secs permettant de déclencher le message
d'alerte sur une ou plusieurs zones
2Dipswitches SYSTEM MODE
Ces dipswitches permettent de choisir dans quel mode
le PREZONE88 va fonctionner.
Les positions des dipswitches correspondant à chaque
mode vous sont données ci-dessous :
- : Mode MASTER
- : Mode ESCLAVE 1
- : Mode ESCLAVE 2
- : Mode ESCLAVE 3
3Connecteur DC24V
Le PREZONE88 est susceptible d'être installé dans un
lieu public et de jouer le rôle de centre d'alerte sonore
en cas d'urgence. Pour éviter qu'il ne soit plus alimenté
en cas de coupure du secteur, il est équipé d'une entrée
alimentation 24V de secours.
4Connecteur SYSTEM MUTE
Ce connecteur permet de raccorder un interrupteur
à contact sec en vu de couper à distance certaines
fonctions :
- Sur le connecteur MUSIC : Coupe les sources, l'alarme
reste active.
- SurleconnecteurSYSTEM :Coupe lessorties,y compris
l'alarme. A utiliser dans les cas où le lieu d'installation
est équipé d'un système d'alarme indépendant.
5Entrée alimentation
Connectez sur cette entrée le cordon IEC fourni et reliez
le au secteur après avoir vérifié la tension délivrée.
1
123
14
5 16 11
12
13 1015
4 6 8 97
6 8 916
17
18
10111413 1512
7
2 3 4 5
Pour lancer l'enregistrement, maintenez à nouveau cette
touche, les deux digits situés aux extrémités tournent
dans le sens de l'aiguille d'une montre, comme ci-
dessous :
Pour stopper l'enregistrement appuyez brièvement sur
la touche REC.
16 LEDs BGM
Ces LEDs indiquent la présence d'un signal pour chaque
entrée.
17
LEDs indicatrices du mode de fonctionnement
Lorsque vous cascadez plusieurs PREZONE88, vous
devez déclarer le mode de chaque appareil, le premier
étant toujours MASTER. Au paragraphe suivant vous
trouverez plus de détail quand à la déclaration de
chaque mode.
18 Bouton de mise sous tension

MX82 - Mixer/Préampli multizone rackable avec 8 entrées et 2 sorties
Page 7
Français
6Entrées REMOTE MIC
Ces entrées RJ45 permettent de relier les microphone
d'annonce MIC-DESK8M ou MIC-DESK16M.
Grâce au MIC-DESK, vous pouvez sélectionner chaque
zone individuellement sur lesquelles les annonces seront
diffusées.
7Potentiomètre LEVEL REMOTE MIC
Ces potentiomètres permettent de régler le niveau
d'entrée des microphones d'annonce.
8Connecteurs LINK IN et LINK OUT
Ces connecteur RJ45 permettent de mettre en cascade
plusieurs PREZONE88 afin de récupérer les messages
prioritaires de l'appareil maître.
9Entrées 1 à 8
Ces entrées sur fiches RCA sont de niveau ligne stéréo.
Le niveau du signal présent sur ces entrées est réglable
en grâce au potentiomètre LEVEL correspondant (11).
10 Connecteurs LINK IN et LINK OUT 1 à 8
Les entrées LINK IN sont de niveau ligne sur connecteurs
euroblock.
Les sorties LINK OUT sur connecteurs euroblock
permettent de récupérer les signaux présents en entrée
pour les réinjecter sur un PREZONE88 esclave en
cascade.
11 Potentiomètres GAIN
Ces potentiomètres présents sur toutes les entrées
permettent de régler le niveau du signal entrant sur
chacune d'elles.
12 Connecteurs PAGING MIC IN et OUT
Ces connecteurs permettent d'une part de relier un
microphone d'annonce et d'autre part de récupérer
ce signal d'annonce pour le réinjecter sur un autre
PREZONE88. Cette entrée est prioritaire sur toutes les
autres.
13 Zone ALARM MESSAGE
1 - switch EXT / INT : Permet de choisir si le message
d'alarme est interne au PREZONE88.
2 - Connecteur EXT : Permet de raccorder un boîtier
externe sur lequel est stocké le message d'alerte.
3 - Potentiomètre LEVEL : Permet de régler le niveau
du message d'alerte externe.
14 Entrées WALL CTRL 1 à 8
Ces entrées sur fiches RJ45 permettent de relier les
contrôleurs muraux WP8 ou WS8.
Ces contrôleurs permettent de gérer à distance la zone
sur laquelle il sont connectés.
15 Sorties lignes 1 à 8
Reliez sur ces sorties des amplificateurs en vu d'alimenter
des enceintes.
Le niveau du signal présent sur ces sorties est réglable
en façade via les potentiomètres des zones 1 à 8.
16 Égalisation des sorties 1 à 8
Les canaux de sorties comprennent une égalisation du
signal à deux bandes. Ces potentiomètres servent à
augmenter ou diminuer la quantité de basses (LOW) et
d'aigus (HIGH) dans le signal de sortie de chaque voie.
- HIGH (High Frequency control) : Ce bouton permet
d'ajuster le niveau d'aigus du canal correspondant avec
une variation comprise entre +10 et -10 dB à 10kHz.
- LOW (low frequency control) : Ce bouton permet
d'ajuster le niveau de basses du canal correspondant
avec une variation comprise entre +10 et -10 dB à 100Hz.

MX82 - Mixer/Préampli multizone rackable avec 8 entrées et 2 sorties
Page 8
Français
WEBRADIO#2
PREZONE88 MASTER
MASTER SLAVE LINK
Partie esclave
Slave zone
AMP4120
AMP4120
AMP4120
PREZONE88 SLAVE
ZONE 7
ZONE 6
ZONE 5
ZONE 8
ZONE 1ZONE 3
ZONE 2ZONE 4
WEBRADIO#1
MPU130T
WS8
SOURCESELECTOR
ON
0 10
1
2
3
4
5
6
7
8
SELECT VOL
BGM1
BGM2
BGM3
BGM4
BGM5
BGM6
BGM7
BGM8
AUDIOIN & SOURCE SELECTOR
MIC/LINEACTIVE
ON
0 100 10
0 10
1
2
3
4
5
6
7
8
SELECT VOL
LINE
VOL
MIC
VOL
MIC LINE
BGM1
BGM2
BGM3
BGM4
BGM5
BGM6
BGM7
BGM8
WP8
SMARTPHONE
MIC
MICDESK16MMICDESK16M
100V
AMP4240
ZONE 11ZONE 9
ZONE 10
ZONE 12
100V
ZONE 15
ZONE 14ZONE 16
ZONE 13
WS8
SOURCESELECTOR
ON
0 10
1
2
3
4
5
6
7
8
SELECT VOL
BGM1
BGM2
BGM3
BGM4
BGM5
BGM6
BGM7
BGM8
AUDIOIN & SOURCE SELECTOR
MIC/LINEACTIVE
ON
0 100 10
0 10
1
2
3
4
5
6
7
8
SELECT VOL
LINE
VOL
MIC
VOL
MIC LINE
BGM1
BGM2
BGM3
BGM4
BGM5
BGM6
BGM7
BGM8
WP8
SMARTPHONE
MIC

MX82 - Mixer/Préampli multizone rackable avec 8 entrées et 2 sorties
Page 9
Français
Sound levels
Our audio solutions deliver important sound
pressure levels (SPL) that can be harmful
to human health when exposed during long
periods. Please do not stay in close proximity of
operating speakers.
1 - Safety information
This symbol signals an important safety
precaution. The CAUTION symbol signals a risk of product deterioration.
The WARNING symbol signals a risk to the user’s physical integrity.
The product may also be damaged.
Important safety information
Symbols used
Any maintenance procedure must be performed by a CONTEST
authorised technical service. Basic cleaning operations must tho-
roughly follow our safety instructions.
This product contains non-isolated electrical components. Do not
undertake any maintenance operation when it is switched on as it
may result in electric shock.
This unit is intended for indoor use only. Do not use it in a wet, or
extremely cold/hot locations. Failure to follow these safety instruc-
tions could result in fire, electric shock, injury, or damage to this
product or other property.
WARNING : This unit contains no user-serviceable parts. Do not open the
housing or attempt any maintenance by yourself. In the unlikely even your unit
may require service, please contact your nearest dealer.
In order to avoid any electrical malfunction, please do not use any multi-socket,
power cord extension or connecting system without making sure they are
perfectly isolated and present no defect.
Recycling your device
• As HITMUSIC is really involved in the environmental cause, we only commercialise clean, ROHS compliant products.
• When this product reaches its end of life, take it to a collection point designated by local authorities. The separate collection and recycling of your
product at the time of disposal will help conserve natural resources and ensure that it is recycled in a manner that protects human health and the
environment.
Risk of electrocution
To prevent the hazard of electric shocks, do not use
extension cords, multi-socket or any other connection
system without making sure metal parts completely are
out of reach.

MX82 - Mixer/Préampli multizone rackable avec 8 entrées et 2 sorties
Page 10
Français
1 - Please read carefully :
We strongly recommend to read carefully and understand
the safety instructions before attempting to operate this unit.
2 - Please keep this manual :
We strongly recommend to keep this manual with the unit for
future reference.
3 - Operate carefully this product :
We strongly recommend to take into consideration every
safety instruction.
4 - Follow the instructions:
Please carefully follow each safety instruction to avoid any
physical harm or property damage.
5 - Avoid water and wet locations :
Do not use this product in rain, or near washbasins or other
wet locations.
6 - Installation :
We strongly encourage you to only use a
fixation system or support recommended by
the manufacturer or supplied with this product.
Carefully follow the installation instructions and
use the adequate tools.
Always ensure this unit is firmly fixed to avoid
vibration and slipping while operating as it may result in
physical injury.
7 - Ceiling or wall installation :
Please contact your local dealer before attempting any ceiling
or wall installation.
8 - Ventilation :
The cooling vents ensure a safe use of this product,
and avoid any overheating risk.
Do not obstruct or cover these vents as it may
result in overheating and potential physical injury or
product damage. This product should never been
operated in a closed non-ventilated area such as a flight case
or a rack, unless cooling vents are provided for the purpose .
9 - Heat exposure :
Sustained contact or proximity with warm surfaces may cause
overheating and product damages. Please keep this product
away from any heat source such as a heaters, amplifiers, hot
plates, etc...
10 - Electric power supply :
This product can only be operated according to a very specific
voltage. These information are specified on the label located
at the rear of the product.
11 - Power cords protection:
Power-supply cords should be routed so that they are not
likely to be walked on or pinched by items placed
upon or against them, paying particular attention
to cords at lugs, convenience receptacles and the
point where they exit from the fixture.
Instructions and recommendations
12 - Cleaning precautions :
Unplug the product before attempting any cleaning
operation. This product should be cleaned only with
accessories recommended by the manufacturer.
Use a damp cloth to clean the surface. Do not
wash this product.
13 - Long periods of non use :
Disconnect the unit’s main power during long periods of non
use.
14 - Liquids or objects penetration :
Do not let any object penetrate this product as it may result
in electric shock or fire.
Never spill any liquid on this product as it may infiltrate the
electronic components and result in electric shock or fire.
15 - This product should be serviced when :
Please contact the qualified service personnel if :
- The power cord or the plug has been damaged.
- Objects have fallen or liquid has been spilled into
the appliance.
- The appliance has been exposed to rain or water.
- The product does not appear to operate normally.
- The product has been damaged.
16 - Inspection/maintenance :
Please do not attempt any inspection or maintenance
by yourself. Refer all servicing to qualified personnel.
17 - Operating environment :
Ambient temperature and humidity: +5 - +35°C, relative
humidity must be less than 85% (when cooling vents
are not obstructed).
Do not operate this product in a non-ventilated, very
humid or warm place.

MX82 - Mixer/Préampli multizone rackable avec 8 entrées et 2 sorties
Page 11
Français
3 - General features
4 - Technical data
2 - Introduction
• 8 inputs and 8 outputs with complete matrix
• 4 RJ45 connectors for MIC-DESK8M and MIC-DESK16M micro control panels
• Alert message recording system for up to 60 seconds
• Link system allowing the use of up to 4 PREZONE88 in cascade
• Priority order Announcement > Alarm > Multi-zone broadcasting > WP8 and WS8 > WP8
• Contact Mute on all outputs
• Signal indicator on each zone (-30dB)
• Output level display by zone via Vu meter 3 LEDs
• Balanced output
• Equalization 2 bands on each output (100Hz and 10KHz)
Resolutely oriented towards professional installation, the PREZONE88 matrix offers 8 mic/line inputs and 8
mono line outputs.
Each input can be sent independently to each of the eight zones, or to all eight simultaneously, in order to offer
maximum possibilities.
Audio output 0 dB (balanced)
Audio input
Page mic input
-50dB +/-3dB (balanced)Remote mic input
Wall control mic input
Wall control line input -20dB +/-3dB (unbalanced)
1 to 8 BGM input
EQ Low : 100Hz +/-12dB +/-1dB
High : 10KHz
T.H.D Inférieure à 0.05%
Frequency response
Page mic input : 100Hz~10KHz
+/- 3 dB
Remote mic input : 100Hz~10KHz
Wall control mic input : 100Hz~10KHz
Wall control mic input : 60Hz~15KHz
BGM : 60Hz~15KHz
Cross talk More than 75 dB
Reccording time 55 sec.
Serial interface Communication speed 9600bps
RS-485 Communication distance 300m max. (UTC cat5)
Emergency power supply +24 VDC / 350mA
General data
Power supply AC 220~240V / 50~60Hz or +24V
DC
Power consumption 35 Watts
Weight 5,8 Kg
Dimensions 482 x 132 x 315 mm

MX82 - Mixer/Préampli multizone rackable avec 8 entrées et 2 sorties
Page 12
Français
9MONITOR SPEAKER
Pre-listening loudspeaker.
10 PAGING MIC input
XLR plug for connecting an announcement microphone.
11 PAGING MIC volume
Adjusts the level of the announcement microphone.
12 TALK button
Allows you to broadcast an announcement. This requires
that at least one zone is selected.
13 ALL button
Allows you to select all zones.
14 Zone buttons
These buttons are used to select the zones on which you
want to broadcast an ad. When the area is selected, the
corresponding button is lit. To de-select the zone, press
the corresponding button again, the button turns off.
15 REC button
This button is used to record an alert message. This
message is recorded via the PAGING MIC microphone
on the front panel (10).
To access the recording process, press and hold the
REC button until it lights up red. The digits then display:
To start recording, hold this key again, the two digits at
the ends rotate clockwise, as shown below:
To stop recording, briefly press the REC button.
1Potentiomètre REMOTE MIC
Determine the signal level from remote microphones for
each channel.
2PAGING MIC Potentiometer
Adjusts the signal level from the announcement
microphone for each channel.
3WALL CTRL selector
Enable control of the corresponding channel via a WS8
or WP8 wall controller. When this selector is activated
the button is lit and the channel control is fully supported
by the WS8 or WP8. These switches flash when a wall
controller is connected to the area.
4Digits
Specify the selected output zone for each input.
5BGM SELECT selector
These selectors are used to assign the announcement
microphones to one or more channels.
6Zone potentiometer
These potentiometers allow you to adjust the level of
each channel.
If a wall controller such as the WS8 or WP8 is active on
the channel, this potentiometer is disabled.
7Vu-metter LEDs
These LEDs indicate the presence of a signal and the
level of this signal.
8MONITOR potentiometer
This potentiometer adjusts the preview level of the
channel selected by the BGM SELECT button above.
The channel selected for preview is displayed above the
button mentioned above.
Front pannel
5 - Presentation
1
123
14
5 16 11
12
13 1015
4 6 8 97
6 8 916
17
18
10111413 1512
7
2 3 4 5

MX82 - Mixer/Préampli multizone rackable avec 8 entrées et 2 sorties
Page 13
Français
REAR PANNEL
1Alarm connectors
These connectors, when connected to smoke detectors,
automatically trigger the warning message recorded on
the area concerned in the event of smoke detection.
2SYSTEM MODE Dipswitches
These dipswitches allow you to choose in which mode
the PREZONE88 will operate.
The positions of the dipswitches corresponding to each
mode are given below:
- : Mode MASTER
- : Mode SLAVE 1
- : Mode SLAVE 2
- : Mode SLAVE 3
3DC24V connectors
The PREZONE88 is likely to be installed in a public place
and act as an audible warning centre in the event of an
emergency. To prevent it from no longer being powered
in the event of a mains failure, it is equipped with a 24V
emergency power supply input.
4SYSTEM MUTE connector
This connector allows to connect a dry contact switch in
order to remotely disconnect all zones.
5Power supply input
Connect the supplied IEC cable to this input and connect
it to the mains after checking the voltage supplied.
6REMOTE MIC inputs
These RJ45 inputs are used to connect the MIC-DESK8M
or MIC-DESK16M announcement microphones.
With MIC-DESK, you can select each zone individually
on which announcements will be broadcast.
7LEVEL REMOTE MIC potentiometers
These potentiometers are used to adjust the input level
of the announcement microphones.
1
123
14
5 16 11
12
13 1015
4 6 8 97
6 8 916
17
18
10111413 1512
7
2 3 4 5
16 BGM LEDs
These LEDs indicate a signal for each input.
17
System mode LEDs
When you cascade several PREZONE88, you must
declare the mode of each device, the first one always
being MASTER. In the following paragraph you will find
more details about the declaration of each mode.
18 Power ON switch

MX82 - Mixer/Préampli multizone rackable avec 8 entrées et 2 sorties
Page 14
Français
8LINK IN and LINK OUT connectors
These RJ45 connectors allow you to cascade several
PREZONE88 to retrieve priority messages from the
master device.
91 to 8 inputs
These RCA plug-in inputs are stereo line level.
The signal volume present on these inputs is adjustable
on the front panel.
10 1 to 8 LINK IN and LINK OUT
The LINK IN inputs are line level on Euroblock connectors.
The LINK OUT outputs on euroblock connectors are
used to retrieve the signals present at the input and
inject them back into a PREZONE88 slave in cascade.
11 GAIN potentiometers
These potentiometers on all inputs allow you to adjust
the level of the incoming signal on each input.
12 PAGING MIC IN and OUT connectors
These connectors make it possible to connect an
announcement microphone on the one hand and on
the other hand to retrieve this announcement signal and
inject it back into another PREZONE88. This input has
priority over all others.
13 ALARM MESSAGE zone
1 - EXT / INT switch : Allows you to choose whether the
alarm message is internal or external to the PREZONE88.
2 - EXT connector : Allows to connect an external box
on which the alert message is stored.
3 - LEVEL potentiometer : Allows you to adjust the
level of the external alert message.
14 1 to 8 WALL CONTROL inputs
These RJ45 inputs are used to connect WP8 or WS8
wall controllers.
These controllers allow remote management of each
zone.
15 1 to 8 line outputs
Connect amplifiers to these outputs to power speakers.
The signal level on these outputs is adjustable on the
front panel via the potentiometers in zones 1 to 8.
16 1 to 8 output equalization
The channels include dual-band signal equalization.
These potentiometers are used to increase or decrease
the amount of bass (LOW) and treble (HIGH) in the output
signal of each channel.
- HIGH (High Frequency control): This knob adjusts the
treble level of the corresponding channel with a variation
between +10 and -10 dB at 10kHz.
- LOW (low frequency control): This knob allows you to
adjust the bass level of the corresponding channel with
a variation between +10 and -10 dB at 100Hz.

MX82 - Mixer/Préampli multizone rackable avec 8 entrées et 2 sorties
Page 15
Français
WEBRADIO#2
PREZONE88 MASTER
MASTER SLAVE LINK
Partie esclave
Slave zone
AMP4120
AMP4120
AMP4120
PREZONE88 SLAVE
ZONE 7
ZONE 6
ZONE 5
ZONE 8
ZONE 1ZONE 3
ZONE 2ZONE 4
WEBRADIO#1
MPU130T
WS8
SOURCESELECTOR
ON
0 10
1
2
3
4
5
6
7
8
SELECT VOL
BGM1
BGM2
BGM3
BGM4
BGM5
BGM6
BGM7
BGM8
AUDIOIN & SOURCE SELECTOR
MIC/LINEACTIVE
ON
0 100 10
0 10
1
2
3
4
5
6
7
8
SELECT VOL
LINE
VOL
MIC
VOL
MIC LINE
BGM1
BGM2
BGM3
BGM4
BGM5
BGM6
BGM7
BGM8
WP8
SMARTPHONE
MIC
MICDESK16MMICDESK16M
100V
AMP4240
ZONE 11ZONE 9
ZONE 10
ZONE 12
100V
ZONE 15
ZONE 14ZONE 16
ZONE 13
WS8
SOURCESELECTOR
ON
0 10
1
2
3
4
5
6
7
8
SELECT VOL
BGM1
BGM2
BGM3
BGM4
BGM5
BGM6
BGM7
BGM8
AUDIOIN & SOURCE SELECTOR
MIC/LINEACTIVE
ON
0 100 10
0 10
1
2
3
4
5
6
7
8
SELECT VOL
LINE
VOL
MIC
VOL
MIC LINE
BGM1
BGM2
BGM3
BGM4
BGM5
BGM6
BGM7
BGM8
WP8
SMARTPHONE
MIC

La société AUDIOPHONY®apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité.
Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la
configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
Pour bénéficier des dernières informations et mises à jour sur les produits AUDIOPHONY®connectez-vous sur www.audiophony.com
AUDIOPHONY®est une marque de HITMUSIC S.A.S - Zone Cahors sud - 46230 FONTANES - FRANCE
Because AUDIOPHONY®takes the utmost care in its products to make sure you only get the best possible quality, our products are
subjects to modifications without prior notice. That is why technical specifications and the products physical configuration might differ
from the illustrations.
Make sure you get the latest news and updates about the AUDIOPHONY®products on www.audiophony.com
AUDIOPHONY®is a trademark of HITMUSIC S.A.S - Zone Cahors sud - 46230 FONTANES - FRANCE
