auna Blackbird User manual

www.auna-multimedia.com
Blackbird
Mischpult
Music Mixer
Mesa de mezclas
Console de mixage
Miscelatore di musica
10033277

3
DE
English 9
Français 15
Italiano 21
Español 27
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen
Sie die folgenden Hinweise sorgfältig durch und befolgen
Sie diese, um möglichen Schäden vorzubeugen. Für
Schäden, die durch Missachtung der Hinweise und
unsachgemäßen Gebrauch entstehen, übernehmen wir
keine Haftung. Scannen Sie den folgenden QR-Code,
um Zugriff auf die aktuellste Bedienungsanleitung und
weitere Informationen rund um das Produkt zu erhalten:
TECHNISCHE DATEN
Artikelnummer 10033277
Eingänge
DJ Mikrofon 1.5 mV / 1 kΩ
Line 150 mV / 27 kΩ
Ausgänge
Master 1 V / 20 kΩ
Allgmein
Frequenzgang 20 Hz - 20 kHz ±2 dB
Verzerrung < 0.1%
S/N Ratio > 80 db
Kopfhörerwiderstand 32 Ω

4
DE

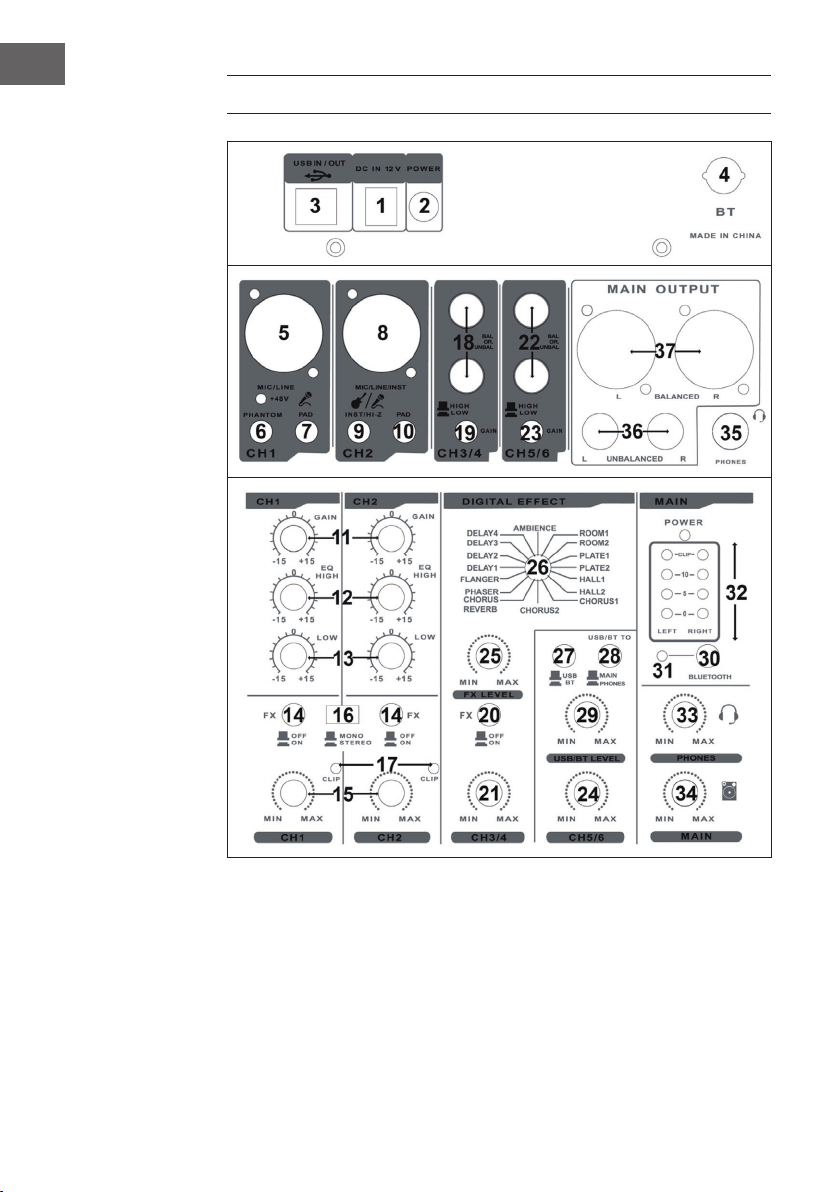

GERÄTEÜBERSICHT

5
DE
1 Netzanschluss
Zum Anschließen des Mischpults an eine 110-240 V Steckdose.
2 Power-Schalter
Gerät ein- und ausschalten.
3 USB-Anschluss
Verwenden Sie ein USB-Kabel, um den Computer mit de Mixer zu verbinden.
4 BT-Antenne
Anschluss für die BT-Antenne.
5 MIC/LINE
Mikrofon Abschluss. Unterstützt 48 V Mikrofone.
6 PHANTOM
Schickt eine Gleichspannung von 48 V über das Kabel zum Mikrofon. Damit
können z. B. Kondensatormikrofone betrieben werden.
7 CH1 PAD
Drücken Sie den Schalter, um das Signal um 20 dB zu dämpfen.
8 MIC/LINE/INST
Anschluss für Mikrofon oder Instrument (Gitarre).
9 INST/HI-Z
Benutzen Sie diesen Schalter, wenn Sie eine Gitarre angeschlossen haben.
10 CH2 PAD
Drücken Sie den Schalter, um das Signal um 20 dB zu dämpfen.
11 GAIN
Verstärkungsregler für CH1 und CH2
12 EQ HIGH
EQ-Höhenregler
13 EQ LOW
EQ-Tiefenregler
14 FX
Drücken Sie den Schalter, um einen DSP-Effekt für CH1/CH2 hinzuzufügen.

6
DE
15 LEVEL
Lautstärkeregler für CH1 und CH2.
16 MONO/STEREO
Drücken Sie die Taste, um die Ausgabe auf MONO zu stellen.
17 CLIP
CH1/CH2 Signalüberlastungsanzeige.
18 CH3/CH4 INPUT
Line-Eingang für CH3 und CH4.
19 CH3/CH4 PAD
Drücken Sie den Schalter, um das Signal um 20 dB zu dämpfen.
20 FX
Drücken Sie den Schalter, um einen DSP-Effekt für CH3/CH4 hinzuzufügen.
21 LEVEL
Lautstärkeregler für CH3/CH4.
22 CH5/CH6 INPUT
Line-Eingang für CH3 und CH4.
23 CH5/CH6 PAD
Drücken Sie den Schalter, um das Signal um 20 dB zu dämpfen.
24 LEVEL
Lautstärkeregler für CH5/CH6.
25 FX
Drücken Sie den Schalter, um einen DSP-Effekt für CH5/CH6 hinzuzufügen.
26 DIGITAL EFFECT
Es stehen 16 DSP-Effekte zur Auswahl.
27 USB/BT
Musik von PC oder BT abspielen.
28 Monitor
Wiedergabe auf Kopfhörer umstellen.
29 USB/BT-Level
Lautstärkeregler für USB/BT.
30 BT
Drücken, um BT einzuschalten.

7
DE
31 BT LED
Leuchtet, wenn BT eingeschaltet ist.
32 DISPLAY
Besteht aus 2 Reihen, für den linken und rechten Output
33 LEVEL
Lautstärkeregler für den Kopfhörer.
34 LEVEL
Stellen Sie den Gesamtausgangspegel ein.
35 HEADPHONE
Kopfhöreranschluss.
36 MASTER OUTPUT
Linker und rechter Ausgang (unsymmetrisch).
37 BALANCE OUTPUT
Linker und rechter Ausgang (symmetrisch).

8
DE
KONFORMITÄTSERKLÄRUNG
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin,
Deutschland.
Dieses Produkt entspricht den folgenden
Europäischen Richtlinien:
2011/65/EU (RoHS)
2014/53/EU (RED)
Die vollständige Konformitätserklärung des
Herstellers nden Sie unter folgendem Link:
https://use.berlin/10033277
HINWEISE ZUR ENTSORGUNG
Bendet sich die linke Abbildung (durchgestrichene
Mülltonne auf Rädern) auf dem Produkt, gilt die
Europäische Richtlinie 2012/19/EU. Diese Produkte
dürfen nicht mit dem normalen Hausmüll entsorgt
werden. Informieren Sie sich über die örtlichen
Regelungen zur getrennten Sammlung elektrischer und
elektronischer Gerätschaften. Richten Sie sich nach
den örtlichen Regelungen und entsorgen Sie Altgeräte
nicht über den Hausmüll. Durch die regelkonforme
Entsorgung der Altgeräte werden Umwelt und
die Gesundheit ihrer Mitmenschen vor möglichen
negativen Konsequenzen geschützt. Materialrecycling
hilft, den Verbrauch von Rohstoffen zu verringern.

9
EN
Dear Customer,
Congratulations on purchasing this equipment.
Please read this manual carefully and take care of the
following hints to avoid damages. Any failure caused
by ignoring the items and cautions mentioned in the
instruction manual is not covered by our warranty and
any liability. Scan the QR code to get access to the
latest user mannual and other information about the
product:
TECHNICAL DATA
Item number 10033277
Inputs
DJ Microphone 1.5 mV / 1 kΩ
Line 150 mV / 27 kΩ
Outputs
MASTER 1 V / 20 kΩ
General
Frequency response 20 Hz - 20 kHz ±2 dB
THD < 0.1%
S/N Ratio > 80 db
Headphone impedance 32 Ω

10
EN
OVERVIEW

11
EN
1 DC IN +12V
Please ensure the correct voltage is selected for your country. Failure to set
the correct voltage Will cause damage to the unit.
2 POWER
Power switch.
3 USB TO PC
Use A-B USB cable to connect the computer play music.
4 BT ANT
Bluetooth antenna.
5 MIC/LINE
Microphone/line input.Support for 48V microphone.
6 PHANTOM
+48 V power switch.
7 CH1 PAD
Press the switch CH1 signal to attenuate 20dB
8 MIC/LINE/INST
Microphone/line/ guitars input.
9 INST/HI-Z
Press the switch when using the guitar.
10 CH2 PAD
Press the switch CH2 signal to attenuate 20dB
11 GAIN
CH1/CH2 gain control.
12 EQ HIGH
CH1/CH2 high regulating.
13 EQ LOW
CH1/CH2 low regulating.
14 FX
Press the switch CH1/CH2 to add DSP eect.

12
EN
15 LEVEL
CH1/CH2 level control.
16 MONO/STEREO
Switch allow you to makes the overall output mono.
17 CLIP
CH1/CH2 Signal overload indicator light.
18 CH3/CH4 INPUT
CH3/CH4 line input.
19 CH3/CH4 PAD
Press the switch CH3/CH4 signal to attenuate 20Db
20 FX
Press the switch CH3/CH4 to add DSP eect.
21 LEVEL
CH3/CH4 level control.
22 CH5/CH6 INPUT
CH5/CH6 line input.
23 CH5/CH6 PAD
Press the switch CH5/CH6 signal to attenuate 20dB
24 LEVEL
CH5/CH6 level control.
25 FX LEVEL
DSP level control.
26 DIGITAL EFFECT
16 DSP eect choices.
27 USB/BT
PC music and bluetooth music selector switch.
28 MONITOR
USB/BT signal earphone listening switch.
29 USB/BT LEVEL
USB/BT level control.
30 BLUETOOTH
Press the switch bluetooth device to start work.

13
EN
31 BLUETOOTH LED
Bluetooth device working status indicator light.
32 LED DISPLAY
The device has two rows of leds, which display L output and R output.
33 LEVEL
Phones level control.
34 LEVEL
Master level control.
35 HEADPHONE
1/4“ jack headphone out.
36 MASTER OUTPUTS
Left & Right line level Unbalanced 1/4‘ jack outputs.
37 BALANCE OUTPUT
The mixer support L/R balance output.

14
EN
DECLARATION OF CONFORMITY
Producer:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin,
Germany.
This product is conform to the following European
Directives:
2011/65/EU (RoHS)
2014/53/EU (RED)
The complete declaration of conformity of the
manufacturer can be found at the following link:
https://use.berlin/10033277
HINTS ON DISPOSAL
According to the European waste regulation 2012/19/
EU this symbol on the product or on its packaging
indicates that this product may not be treated as
household waste. Instead it should be taken to the
appropriate collection point for the recycling of
electrical and electronic equipment. By ensuring this
product is disposed of correctly, you will help prevent
potential negative consequences for the environment
and human health, which could otherwise be caused by
inappropriate waste handling of this product. For more
detailled information about recycling of this product,
please contact your local council or your household
waste disposal service.

15
ES
Estimado cliente:
Le felicitamos por la adquisición de este producto. Lea
atentamente el siguiente manual y siga cuidadosamente
las instrucciones de uso con el n de evitar posibles
daños. La empresa no se responsabiliza de los daños
ocasionados por un uso indebido del producto o por haber
desatendido las indicaciones de seguridad. Escanee el
código QR para obtener acceso al manual de usuario más
reciente y otra información sobre el producto:
DATOS TÉCNICOS
Número de artículo 10033277
Entradas
Micrófono para DJ 1.5 mV / 1 kΩ
Line 150 mV / 27 kΩ
Salidas
Maestro 1 V / 20 kΩ
En general
Rango de frecuencia 20 Hz - 20 kHz ±2 dB
Distorsión < 0.1%
Relación señal/ruido > 80 db
Resistencia de los auriculares 32 Ω

16
ES
VISTA GENERAL DEL APARATO

17
ES
1 Alimentación eléctrica
Para conectar la consola mezcladora a una toma de corriente de 110-240 V.
2 Interruptores de alimentación
Encienda y apague el dispositivo.
3 Puerto USB
Utilice un cable USB para conectar el ordenador a la consola mezcladora.
4 Antena de BT
Conector para la antena BT.
5 MIC/LINE
Conexión de micrófono. Soporta micrófonos de 48 V.
6 PHANTOM
Envíe un voltaje de CC de 48V a través del cable al micrófono. Esto puede
ser usado, por ejemplo, para operar micrófonos de condensador.
7 CH1 PAD
Pulse el interruptor para atenuar la señal por 20 dB.
8 MICRÓFONO/LÍNEA/INST
Conexión para micrófono o instrumento (guitarra).
9 INST/HI-Z
Utilice este interruptor si ha conectado una guitarra.
10 CH2 PAD
Pulse el interruptor para atenuar la señal por 20 dB.
11 GAIN
Control de amplicación para CH1 y CH2
12 EQ ALTO
Control de agudos EQ
13 EQ BAJO
Control de profundidad del ecualizador
14 FX
Pulse el interruptor para añadir un efecto DSP para CH1/CH2.

18
ES
15 NIVEL
Control de volumen para CH1 y CH2.
16 MONO/ESTÉREO
Pulse el botón para ajustar la salida a MONO.
17 CLIP
CH1/CH2 Indicador de sobrecarga de señal.
18 ENTRADA CH3/CH4
Entrada de línea para CH3 y CH4.
19 CH3/CH4 PAD
Pulse el interruptor para atenuar la señal en 20 dB.
20 FX
Pulse el interruptor para añadir un efecto DSP para CH3/CH4.
21 NIVEL
Control de volumen para CH3/CH4.
22 ENTRADA CH5/CH6
Entrada de línea para CH3 y CH4.
23 CH5/CH6 PAD
Pulse el interruptor para atenuar la señal por 20 dB.
24 NIVEL
Control de volumen para CH5/CH6.
25 FX
Pulse el interruptor para añadir un efecto DSP para CH5/CH6.
26 EFECTO DIGITAL
Hay 16 efectos DSP para elegir.
27 USB/BT
Reproduce música desde el PC o USB.
28 Monitor
Cambie la reproducción a auriculares.
29 Nivel USB/BT
Control de volumen para USB/BT.
30 BT
Púlselo para encender BT.

19
ES
31 LED BT
Se enciende cuando BT está conectado.
32 PANTALLA
Consiste en 2 las, para salida izquierda y derecha
33 NIVEL
Control de volumen de los auriculares.
34 NIVEL
Ajuste el nivel total de salida.
35 AURICULARES
Enchufe para auriculares.
36 MASTER OUTPUT
Salida izquierda y derecha (desequilibrada).
37 BALANCE OUTPUT

20
ES
DECLARACIÓN DE CONFORMIDAD
Fabricante:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlín
(Alemania).
Este producto cumple con las siguientes directivas
europeas:
2011/65/UE (refundición RoHS)
2014/53/UE (RED)
Puede descargar la declaración de conformidad
completa del fabricante en el siguiente enlace:
https://use.berlin/10033277
RETIRADA DEL APARATO
Si el aparato lleva adherida la ilustración de la izquierda
(el contenedor de basura tachado) entonces rige
la normativa europea, directiva 2012/19/UE. Este
producto no debe arrojarse a un contenedor de basura
común. Infórmese sobre las leyes territoriales que
regulan la recogida separada de aparatos eléctricos y
electrónicos. Respete las leyes territoriales y no arroje
aparatos viejos al cubo de la basura doméstica. Una
retirada de aparatos conforme a las leyes contribuye
a proteger el medio ambiente y a las personas a su
alrededor frente a posibles consecuencias perjudiciales
para la salud. El reciclaje ayuda a reducir el consumo
de materias primas.
