Austin M5 User manual

10019548, 10019549, 10019550, 10019551, 10019552, 10019535, 10019536, 10019537, 10019538
Austin Guitar Amps

2
Sehr geehrter Kunde,
zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.
Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese
um möglichen technischen Schäden vorzubeugen.
Sicherheitshinweise und Gewährleistung
• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu ma-
chen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.
• Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Ge-
brauch.
• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweiti-
ge Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verlet-
zungsgefahr!
• Önen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer
Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
• Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.
• Stellen Sie keine schweren Gegenstände auf dieses Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Blockieren Sie keine Belüftungsönungen.
• Verwenden Sie ausschließlich vom Hersteller oder vom qualizierten Fachhandel empfohlenes Zubehör.
• Wenn das Rollpiano nicht verwendet wird, ist es ratsam alle Batterien aus dem Gerät zu entfernen.
Dies schützt das Rollpiano vor auslaufenden Batterien.
• Nach Benutzung: bitte rollen Sie das Piano nicht zu eng ein. Ziehen oder drehen sie das Piano nicht.
Die Gewährleistung verfällt bei Fremdeingrien in das Gerät.
Kleine Objekte/Verpackungsteile (Plastikbeutel, Karton, etc.): Bewahren Sie kleine Objekte (z.B. Schrau-
ben und anderes Montagematerial, Speicherkarten) und Verpackungsteile außerhalb der Reichweite von
Kindern auf, damit sie nicht von diesen verschluckt werden können. Lassen Sie kleine Kinder nicht mit Folie
spielen. Es besteht Erstickungsgefahr!
Transport des Gerätes: Bitte bewahren Sie die Originalverpackung auf. Um ausreichenden Schutz beim
Transport des Gerätes zu erreichen, verpacken Sie das Gerät in der Originalverpackung.
Reinigung der äußeren Oberäche: Verwenden Sie keine üchtigen Flüssigkeiten, wie Insektensprays.
Durch zu starken Druck beim Abwischen können die Oberächen beschädigt werden. Gummi- oder Plas-
tikteile sollten nicht über einen längeren Zeitraum mit dem Gerät in Kontakt sein. Nutzen Sie ein trockenes
Tuch.
SICHERUNG:
ACHTUNG! ZIEHEN SIE VOR DEM AUSTAUSCHEN DER SICHERUNG UNBEDINGT DEN NETZSTECKER!

3
Technische Daten
Art. Nr. Modell Leistung Anschlüsse Maße & Ge-
wicht Stromversorgung
10019548 M5 5W Git-IN,
Kopfhörer-Ausgang
13 x 13 x 7,
ca 0,35 kg 9V Block-Batterie / Netzteil
10019549 GA5 5W Git-IN,
Kopfhörer-Ausgang
22 x 17,5 x 9,5
ca 1,4 kg 9V Block-Batterie / Netzteil
10019550 GA-10 10W Git-IN,
Kopfhörer-Ausgang
27 x 28 x 14,5
ca 3,1 kg 110-240V, 50Hz
10019551 GA-15 15W Git-IN,
Kopfhörer-Ausgang
27 x 28 x 14,5
ca 3,3 kg 110-240V, 50Hz
10019535
10019536
10019537
10019538
GA-20 20W
Git-IN,
CD-IN
Kopfhörer-Ausgang
27 x 28 x 15 cm
3,3 kg 110-240V, 50Hz
10019552 GA-30 30W
Git-IN
CD-IN
Kopfhörer-Ausgang
40 x 34,5 x 20
ca 7,3kg 110-240V, 50Hz

4

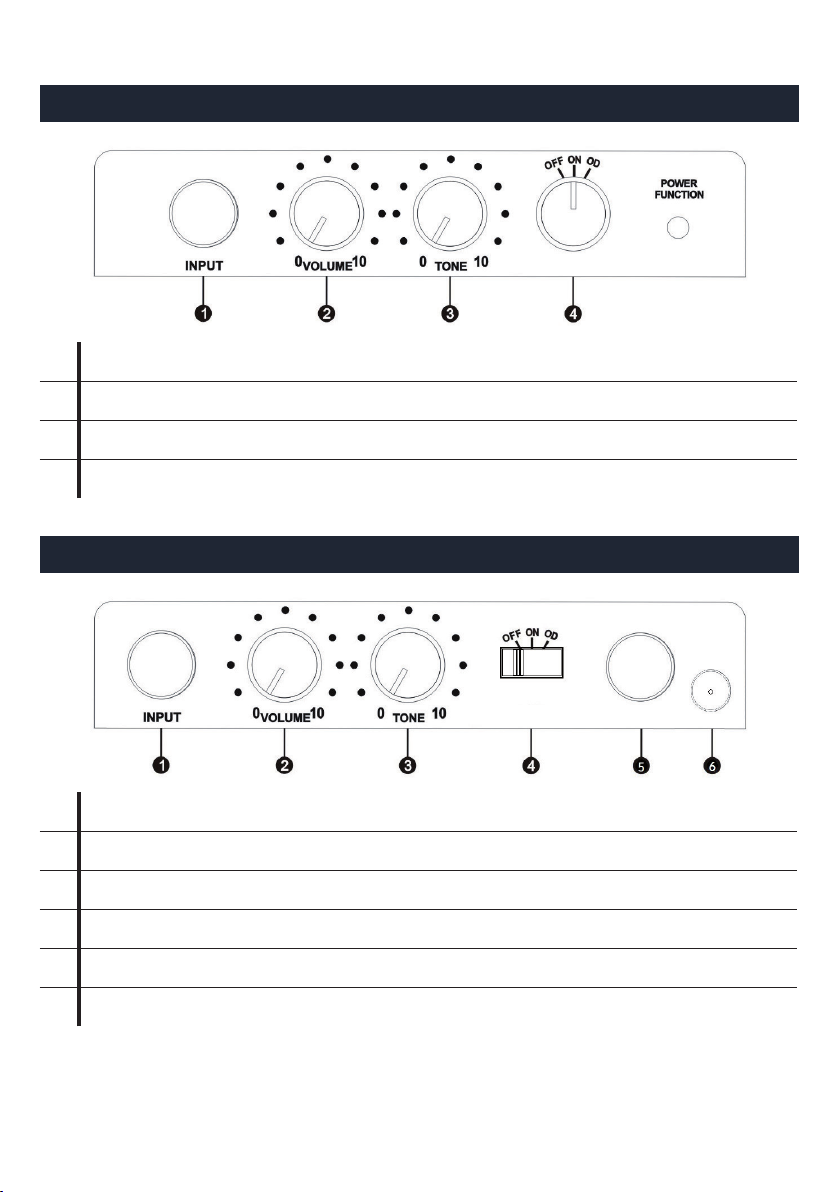

M5
1 Input Anschluss für Gitarre/Bass/Keyboard (6,3mm Klinke)
2 Volume Lautstärke
3 Tone Klangregelung
4On / O / OD Ein-/Ausschalter; On = Clean; OD = Overdrive
GA 5
1 Input Anschluss für Gitarre/Bass/Keyboard (6,3mm Klinke)
2 Volume Lautstärke
3 Tone Klangregelung
4On / O / OD Ein-/Ausschalter; On = Clean; OD = Overdrive
5 Kopfhörer-Anschluss
6 Netzteil-Anschluss

5
GA-10 / GA-15
1 Input Anschluss für Gitarre/Bass/Keyboard (6,3mm Klinke)
2 CL / DR Clean/Drive
3 Volume Lautstärke
4 Treble Klangregelung: Höhen
5 Bass Klangregelung: Bass
6 Kopfhörer-Anschluss
7 Netzschalter

6
GA-20
1 Input Anschluss für Gitarre/Bass/Keyboard (6,3mm Klinke)
2 Gain Regler für die Vor-Verstärkung
3 CL / DR Clean/Drive
4 Volume Lautstärke
5 Treble Klangregelung: Höhen
6 Middle Klangregelung: Mitten
7 Bass Klangregelung: Bass
8 CD-IN
9 Kopfhörer-Anschluss
10 Netzschalter

7
GA-30
1 Input Anschluss für Gitarre/Bass/Keyboard (6,3mm Klinke)
2 CL / DR Clean/Drive
3 Gain Regler für die Vor-Verstärkung
4 Bass Klangregelung: Bass
5 Middle Klangregelung: Mitten
6 Treble Klangregelung: Höhen
7 Volume Lautstärke
8 CD-IN
9 Kopfhörer-Anschluss
10 Netzschalter

8
Hinweise zur Entsorgung
Elektroaltgeräte
Bendet sich die diese Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Pro-
dukt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem
normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen
zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich
nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll.
Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit
ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling
hilft, den Verbrauch von Rohstoen zu verringern.
Konformitätserklärung
Hersteller: CHAL-TEC GmbH, Wallstraße 16, 10179 Berlin, Deutschland
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2011/65/EU (RoHS)
2006/95/EG (Niederspannung)
2004/108/EG (EMV)

9
Dear Customer,
Congratulations on purchasing this product. Please read and follow these instructions, in order to avoid
damaging the item. We do not cover any damages that may arise from improper use of the item or the
disregard of the safety instructions.
Important Safety Advice
• Read all instructions before using.
• To protect against a re, electric shock or personal injury, do not immerse cord, electric plugs or device
in water or other liquids.
• Do not expose the appliance to extreme temperatures. The appliance shall be used in moderate cli-
mates.
• The use of attachments that are not recommended by the appliance manufacturer may result in re,
electric shock or personal injury.
• Do not open the unit by removing any cover parts. Do not attempt to repair the unit. Any repairs or
servicing should be done by qualied personell only.
• Only qualied persons may perform technical work on the product. The product may not be ope-
ned or changed. The components cannot be serviced by the user. The manufacturer is not responsible
for any radio or TV interference caused by unauthorized modications.
• The appliance is not a toy. Do not let children play with it. Never let children insert foreign objects into
the appliance.
• Never clean the surface of the device with solvents, paint thinners, cleansers or other chemical pro-
ducts. Instead, use a soft, dry cloth or soft brush.
• Save these instructions.
Small objects
Keep small objects (i.e. screws, mounting material, memory cards etc.) and packaging out of the range of
children. Do not let Children play with foil. Choking hazard!
Transporting the device
Please keep the original packaging. To gain suicient protection of the device while shipment or transpor-
tation, make sure to put it back in its original packaging.
Cleaning the surface
Do not use any volatile liquids, detergents or the like. Use a clean dry cloth.
FUSE:
CAUTION! ALWAYS BE SURE TO DISCONNECT FROM THE MAINS OUTLET BEFORE CHANGING THE FUSE!

10
Technical Data
Item Nr. Model Output
Power Connection Dimensions & Weight Power supply
10019548 M5 5W Git In,
Phones Out
13 x 13 x 7.5
ca 0.35 kg 9V battery / AC/DC adapter
10019549 GA5 5W Git In,
Phones Out
22 x 17.5 x 9.5
ca 1.4 kg 9V battery / AC/DC adapter
10019550 GA-10 10W Git In,
Phones Out
27 x 28 x 14.5
ca 3.1 kg 110-240V, 50Hz
10019551 GA-15 15W Git In,
Phones Out
27 x 28 x 14.5
ca 3.3 kg 110-240V, 50Hz
10019535
10019536
10019537
10019538
GA-20 20W
Git In,
CD In
Phones Out
27 x 28 x 15 cm
3.3 kg 110-240V, 50Hz
10019552 GA-30 30W
Git In
CD In
Phones Out
40 x 34.5 x 20
ca 7.3kg 110-240V, 50Hz

11
M5
1 Input Input jack for guitar / bass / keyboard (6.3mm)
2 Volume Volume knob
3 Tone EQ knob
4On / O / OD Power switch / channel switch; On = clean; OD = overdrive
GA 5
1 Input Input jack for guitar / bass / keyboard (6.3mm)
2 Volume Volume knob
3 Tone EQ knob
4On / O / OD Power knob / channel switch; On = clean; OD = overdrive
5 Phones Out
6 DC In

12
GA-10 / GA-15
1 Input Input jack for guitar / bass / keyboard (6.3mm)
2 CL / DR Clean / Drive
3 Volume Volume knob
4 Treble EQ: Treble
5 Bass EQ: Bass
6 Phones Out
7 Power switch

13
GA-20
1 Input Input jack for guitar / bass / keyboard (6.3mm)
2 Gain Gain (=pre-amplication) knob
3 CL / DR Clean / Drive
4 Volume Volume knob
5 Treble EQ: Treble
6 Middle EQ: Mids
7 Bass EQ: Bass
8 CD In
9 Phones Out
10 Power switch

14
GA-30
1 Input Input jack for guitar / bass / keyboard (6.3mm)
2 CL / DR Clean / Drive
3 Gain Gain (=pre-amplication) knob
4 Bass EQ: Bass
5 Middle EQ: Mids
6 Treble EQ: Treble
7 Volume Volume knob
8 CD In
9 Phones Out
10 Power switch

15
Environment Concerns
According to the European waste regulation 2002/96/EG this symbol on the product
or on its packaging indicates that this product may not be treated as household waste.
Instead it should be taken to the appropriate collection point for the recycling of electrical
and electronic equipment. By ensuring this product is disposed of correctly, you will hep
prevent potential negative consequences for the environment and human health, which
could otherwise be caused by inappropriate waste handling of this product. For more
detailled information about recycling of this product, please contact your local council or
your household waste disposial service.
Declaration of Conformity
Manufacturer: CHAL-TEC GmbH, Wallstraße 16, 10179 Berlin, Germany.
This product is conform to the following European directives:
2011/65/EU (RoHS)
2006/95/EC (LVD)
2004/108/EC (EMC)
