Avermedia GS315 User manual

Gaming Speakers
USER GUIDE
English Português do Brasil
Deutsch Pусский
Français Polski
Français Canadien Čeština
Italiano Magyar
Español 繁體中文
Português 简体中文

Disclaimer
All pictures in this documentation are example images only. The images may vary depending on the product and software
version. Information presented in this documentation has been carefully checked for reliability; however, no responsibility is
assumed for inaccuracies. Information contained in this manual is subject to change without notice.
Copyright and Trademark Information
© 2015 by AVerMedia Technologies, Inc. All rights reserved.
No part of this publication, in whole or in part, may be reproduced, transmitted, transcribed, altered or translated into any
language in any form by any means without the written permission of AVerMedia Technologies, Inc. Product specifications
and information contained in this manual are subject to change without notice, and do not represent a commitment on the
part of AVerMedia Technologies, Inc. For the latest information on our products, visit www.avermedia.com.
AVerMedia, Ballista™ and Trinity™ are trademarks of AVerMedia Technologies, Inc.
Headquarters
Address No.135, Jian 1st Rd., Zhonghe Dist., New Taipei City 23585, Taiwan
Website www.avermedia.com
Support www.avermedia.com/support
Telephone [phone]
免責聲明
此文件所有的圖示僅供參考，圖示內容可能因產品與軟體版本不同而有所更動。本文內的所有資訊皆已經過詳細確
認，但並無法保證完全準確無誤。本文件之內容如有修改，恕不另行通知。
版權聲明
© 2015 圓剛科技股份有限公司版權所有。
未經事先取得圓剛科技股份有限公司之書面同意，禁止以任何形式或方式 (電子、機械、影印、錄製，或其它形式)
重製或傳送本文件之全部或部分內容。圓剛科技股份有限公司保留變更、修改、改善、提升其產品及本文件內容的權
利，而無通知任何人或組織的義務。請造訪 www.avermedia.com 以取得本公司產品的最新資訊。
AVerMedia、Ballista™ 與 Trinity™ 為圓剛科技股份有限公司的商標。
國際總部
地址 23585 新北市中和區建一路 135 號
網址 www.avermedia.com
支援 www.avermedia.com/support
電話 [phone]
Edition: 1.1
Date: 09/16/2015
版本：1.1
日期：2015/09/16

03
PREPARATION
PREPARATION

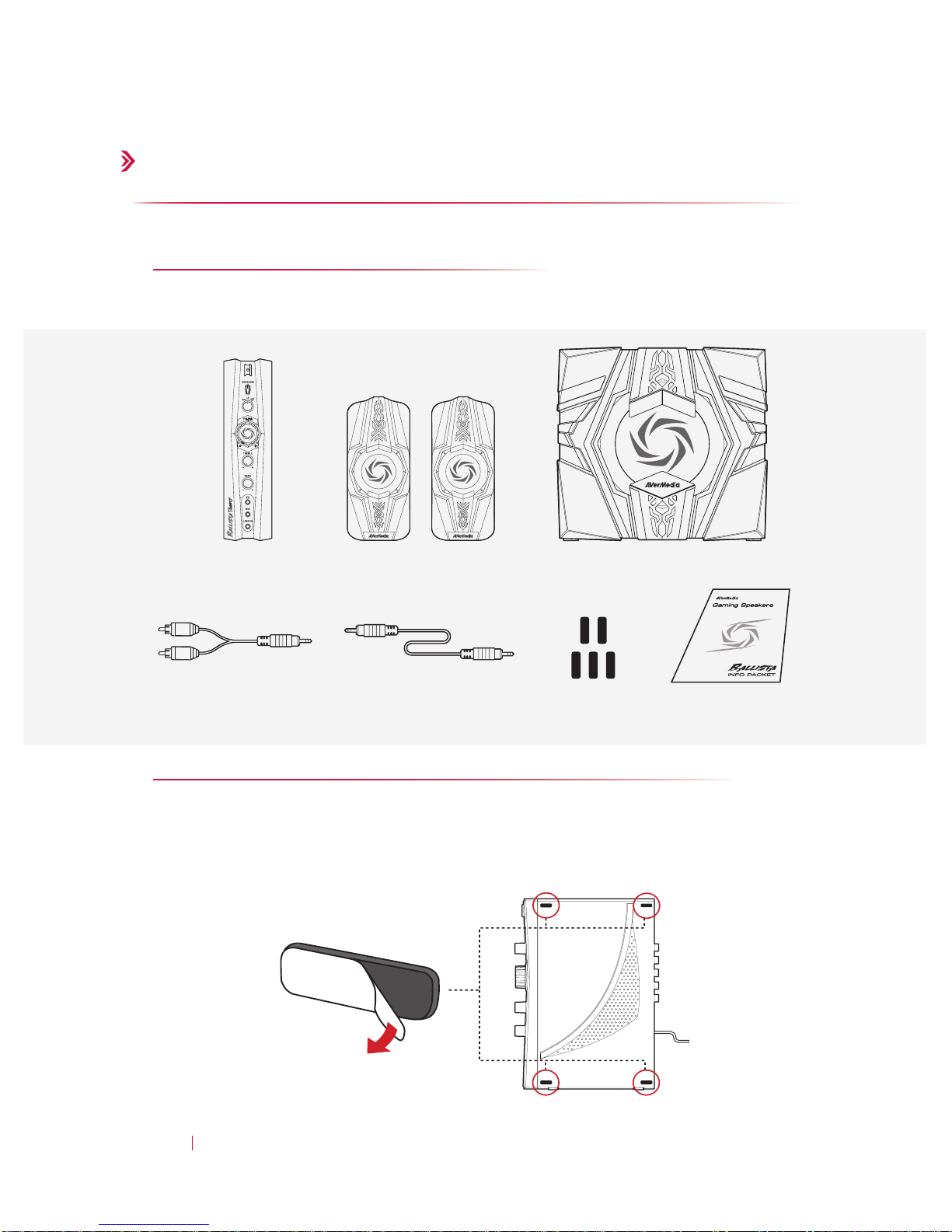

Inside The Box
Check that all these items are included.
Subwoofer
RCA to 3.5 mm Cable
EN
Attaching The Rubber Feet
If you want to lay the Control Box flat, we recommend using the supplied
Rubber Feet for better stability. Peel off the tape and attach a Rubber Foot
to each corner on the Right Panel of the Control Box.
Info Packet
SatellitesControl Box
3.5 mm Audio Cable
Right Panel
Rubber Feet

04 PREPARATION
Control Box Overview
1Power Button 10 Microphone Output
2Assassin Mode Button 11 Auxiliary Input
3Source Switch 12 Left Audio Input
4Volume Knob 13 Right Audio Input
5Treble Knob 14 Left Satelllite Output
6Bass Knob 15 Right Satellite Output
7Headphone Output 16 Subwoofer Output
8Microphone Input 17 AC Power Input
9Line Input
1
6
7
8
9
5
2
3
4
17
10
16
11
15
12
13
14

05
CONNECTION
1
2
3
4
5
4
LINE OUT
EN
Desktop/Notebook
Microphone

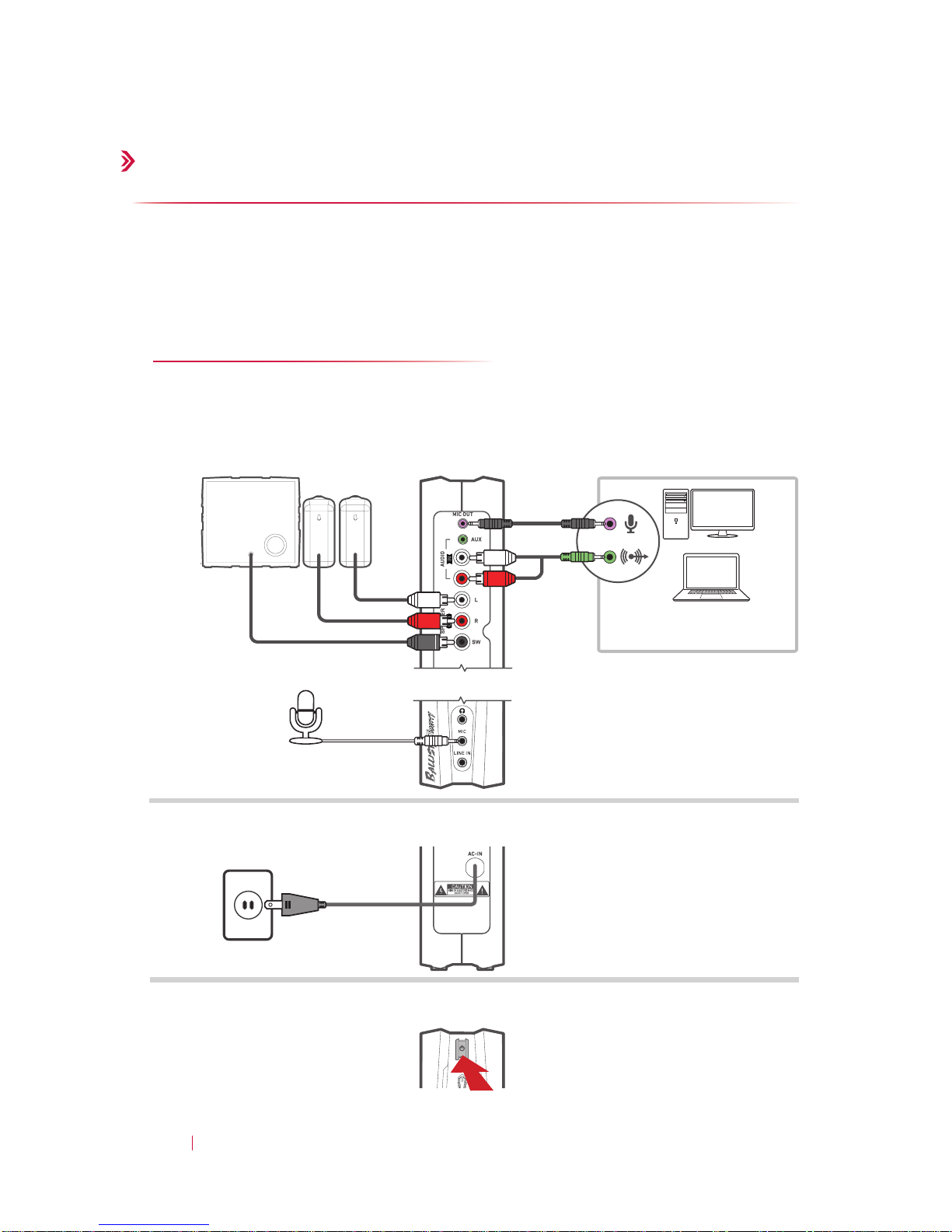

CONNECTION
To prevent damage to your speakers or equipment, always turn down the
volume and power off all devices before making any connections.
PC & Microphone
Front Panel
Subwoofer
Satellites
Back Panel
Connect your Satellites, Subwoofer, and PC audio to the Control Box.1.
Connect the Control Box to a wall outlet.2.
Press the Power Button to turn on your Ballista Trinity.3.

06 CONNECTION
Console & Other Sources
1
3
4
5
AUDIO
OUT
A V MULTI
OUT
Connect your Satellites, Subwoofer, game console and other audio1.
sources to the Control Box.
Connect the Control Box to a wall outlet.2.
Press the Power Button to turn on your Ballista Trinity.3.
DVD/Media Player
Gaming Console
MP3 Player/Tablet
Subwoofer
Satellites
(Not Included)
Back Panel
Front Panel

07
OPERATION
Activate Assassin Mode to enhance a wide range of sound effects . This
mode also allows crisp treble and strong bass even at low volume.
OPERATION

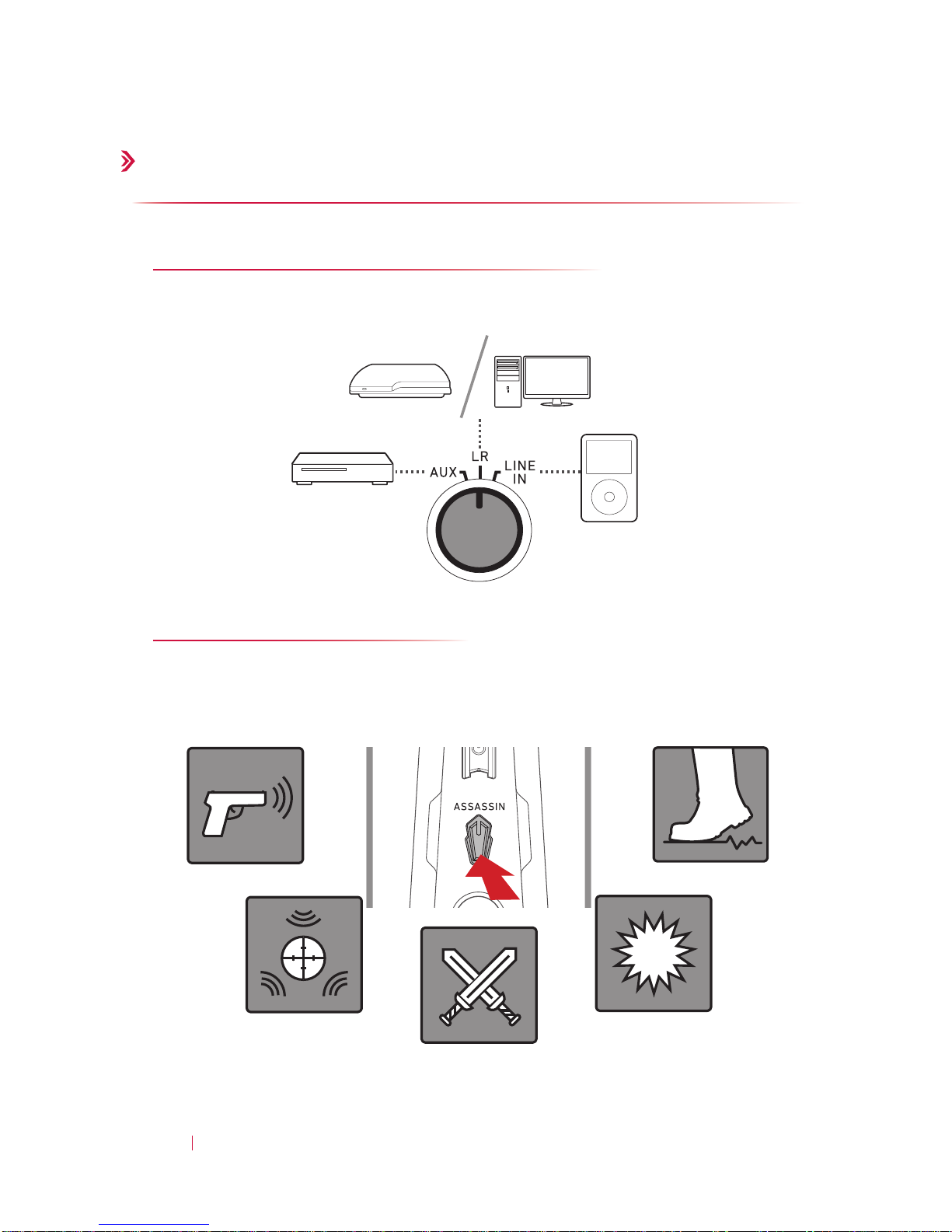

Switching Audio Sources
Turn the Source Switch to select among your audio sources.
Assassin Mode
Gunshots Footsteps
Positional
Sounds Sword Fights
Explosions
EN

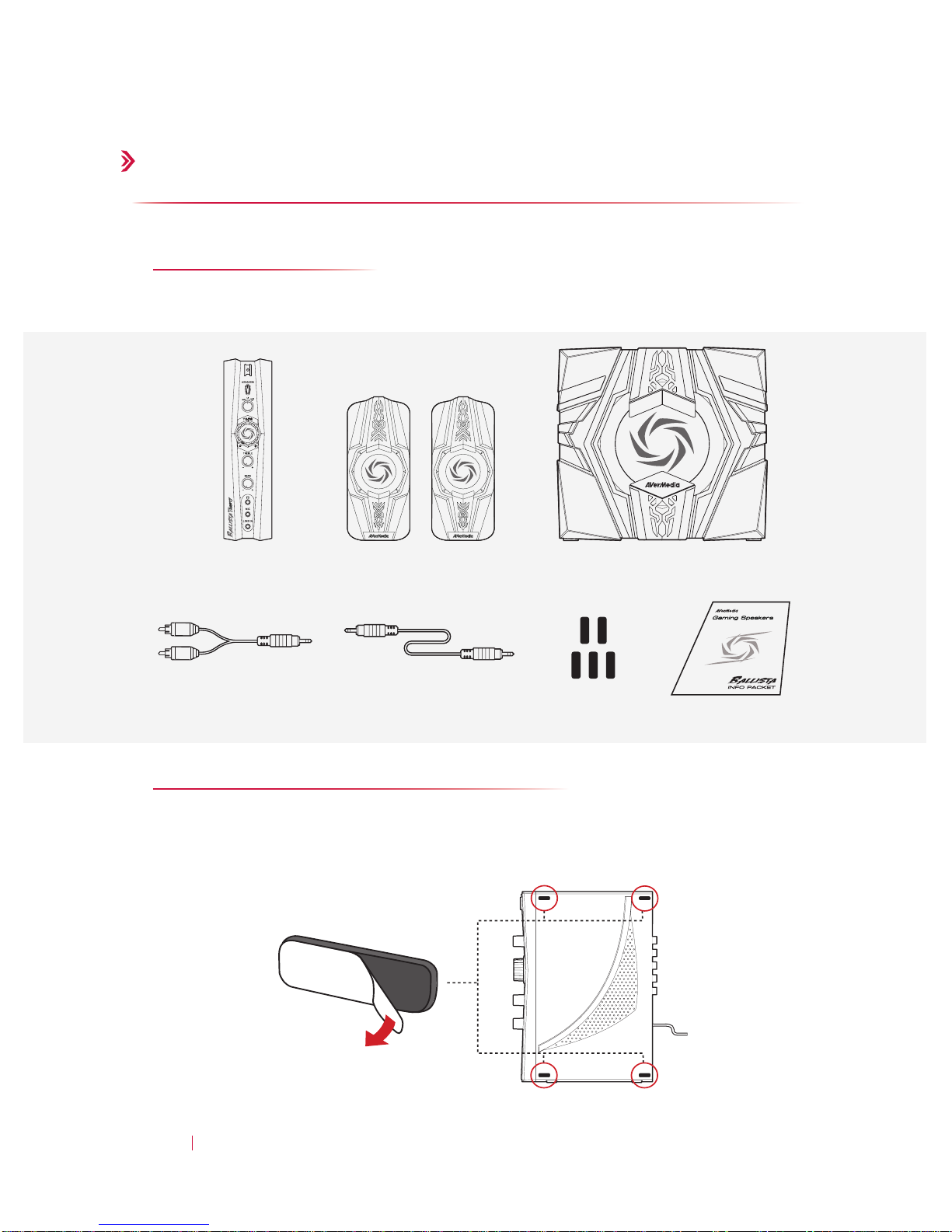

08 ERSTE SCHRITTE
ERSTE SCHRITTE
Paketinhalt
Vergewissern Sie sich, dass alle diese Elemente beiliegen.
Subwoofer
RCA- an 3,5-mm-Kabel
Gummifüße befestigen
Wenn Sie die Steuerbox flach hinstellen möchten, empfehlen wir, dass Sie
die beiliegende Füße für die bessere Stabilität verwenden. Lösen Sie den
Klebstreifen und befestigen Sie je einen Gummifuß am rechten Panel der
Steuerbox.
Infopaket
SatellitenSteuerbox
3,5-mm-Kabel
Rechtes Panel
Gummifüße

09
ERSTE SCHRITTE
DE

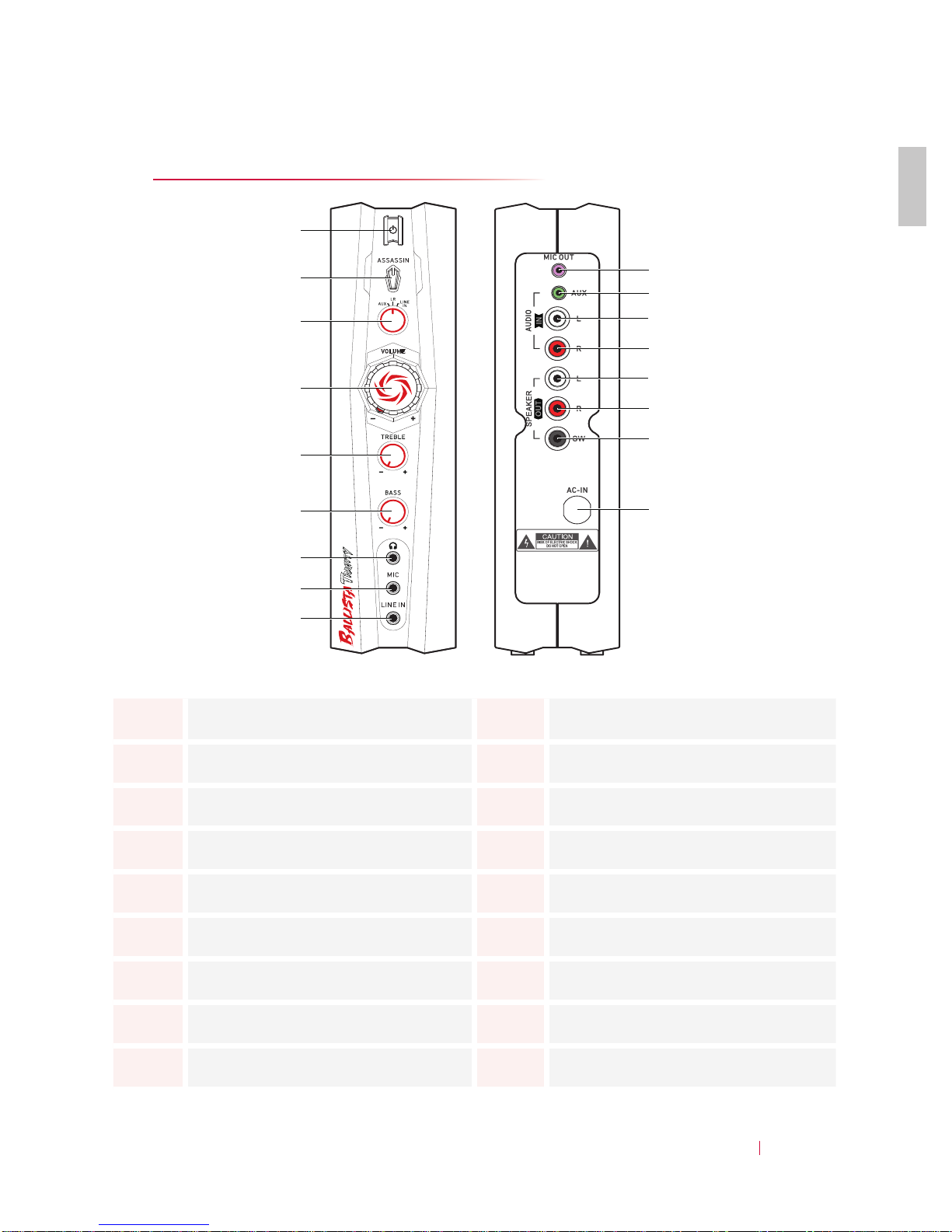

Steuerbox-Übersicht
1Netztaste 10 Mikrofonausgang
2Assassin-Modustaste 11 Aux-Eingang
3Quelle-Schalter 12 Audioeingang links
4Lautstärkeregler 13 Audioeingang rechts
5Treble-Knopf 14 Lautsprecherausgang, links
6Bass-Knopf 15 Lautsprecherausgang, rechts
7Kopfhörerausgang 16 Subwoofer-Ausgang
8Mikrofonausgang 17 AC-Eingang
9Leitungseingang
1
6
7
8
9
5
2
3
4
17
10
16
11
15
12
13
14

10 ANSCHLUSS
1
2
3
4
5
4
LINE OUT
Desktop/Notebook
Mikrofon
ANSCHLUSS
Um Beschädigungen Ihrer Lautsprecher oder der Anlage zu vermeiden,
verringern Sie die Lautstärke und schalten alle Geräte ab, bevor Sie die
Anschlüsse herstellen.
PC & Microphone
Vordere Blende
Subwoofer
Satelliten
Rückseite
Verbinden Sie Ihre Satelliten, den Subwoofer und PC-Audio mit der1.
Steuerbox.
Verbinden Sie die Steuerbox mit einer Wandsteckdose.2.
Schalten Sie Ihre Ballista Trinity mit der Netztaste ein.3.

11
ANSCHLUSS
Konsole & Andere Quellen
1
3
4
5
AUDIO
OUT
A V MULTI
OUT
Verbinden Sie Ihre Satelliten, den Subwoofer, Spielekonsole und andere1.
Audioquellen mit der Steuerbox.
Verbinden Sie die Steuerbox mit einer Wandsteckdose.2.
Schalten Sie Ihre Ballista Trinity mit der Netztaste ein.3.
DVD/Media Player
Spielekonsole
MP3 Player/Tablet
Subwoofer
Satelliten
(Nicht inklusive)
Rückseite
Vordere Blende
DE

12 BEDIENUNG
Aktivieren Sie den Assassin-Modus, um viele Sound-Effekte zu optimieren:
Dieser Modus ermöglicht kristallklares Treble und starke Bässe selbst bei
geringer Lautstärke.
BEDIENUNG

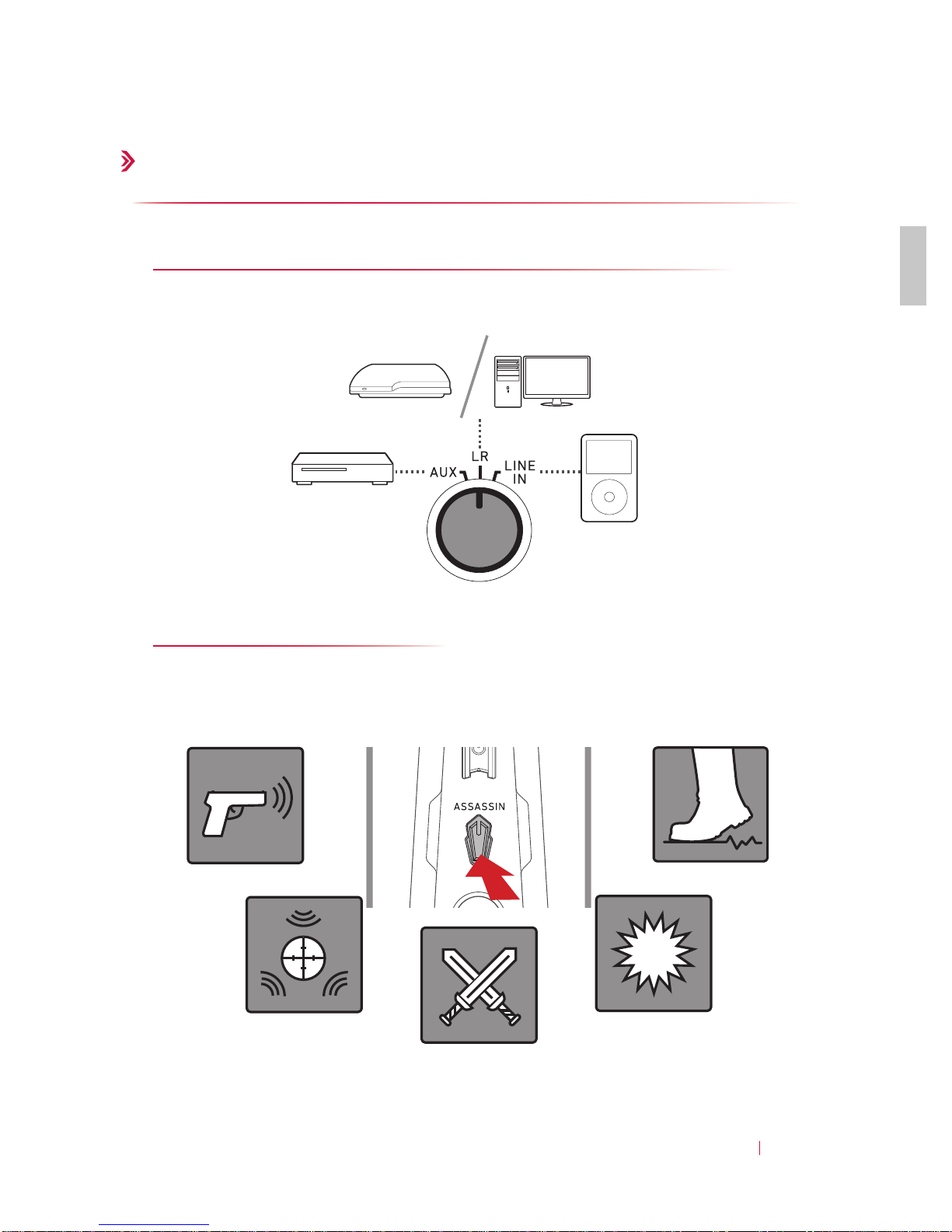

Audioquellen umschalten
Drehen Sie den Quelle-Schalter, um Ihre Audioquellen auszuwählen.
Assassin-Modus
Pistolenschüsse Fußschritte
Positions-
Sounds Schwertkämpfe
Explosionen

13

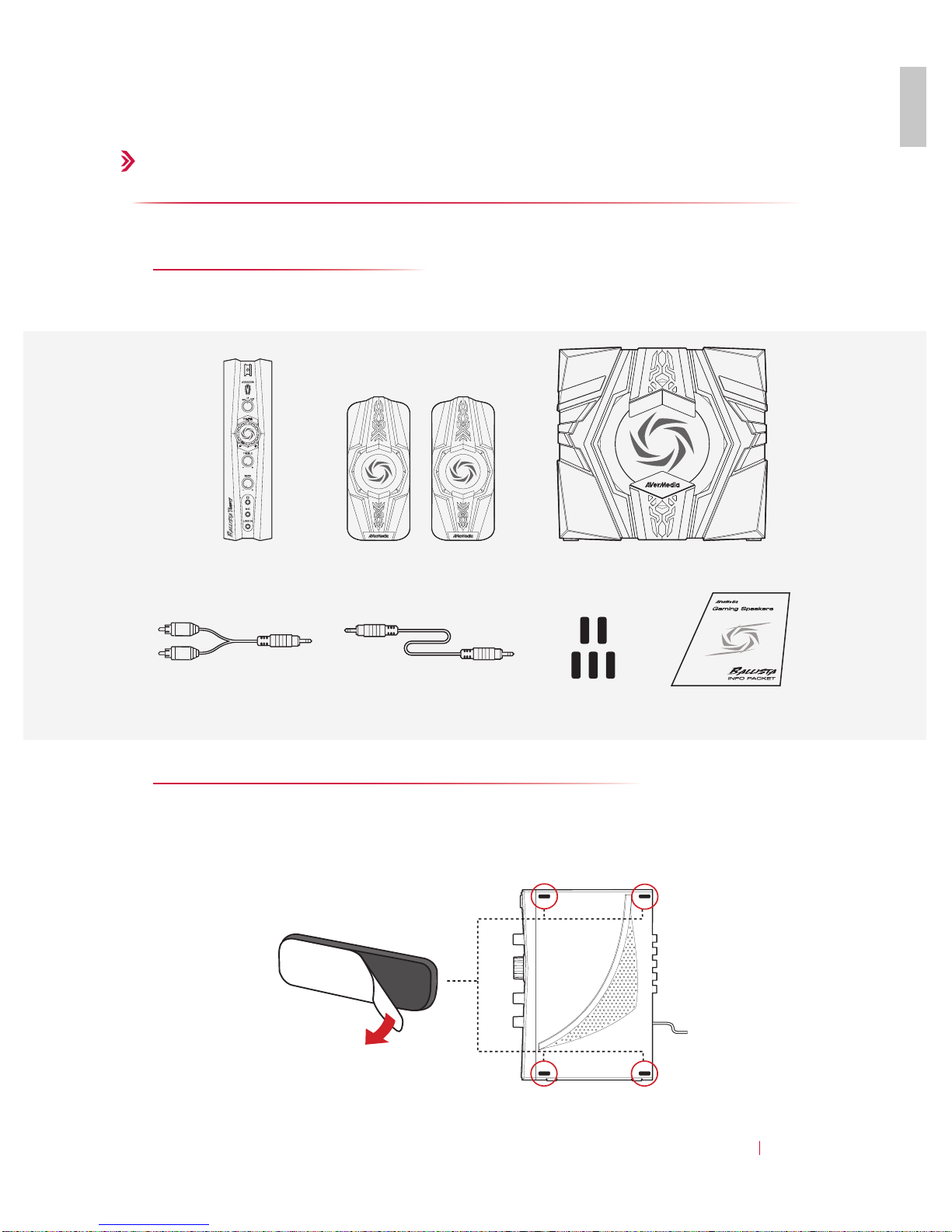

PRÉPARATION
PRÉPARATION
Contenu de la boîte
Vérifiez la présence de tous ces éléments.
Caisson de graves
Câble RCA à jack de 3,5 mm
FR
Placement des pieds en caoutchouc
Si vous souhaitez poser le boîtier de commande à plat, vous obtiendrez un
appui plus stable avec les pieds en caoutchouc qui sont fournis. Enlevez
le film de protection et collez un pied à chaque coin du panneau droit du
boîtier de commande.
Paquet
d’informations
SatellitesBoîtier de commande
Câble de 3,5 mm
Panneau droit
Pieds en caoutchouc

14 PRÉPARATION
Le boîtier de commande en bref
1Bouton marche/arrêt 10 Sortie de micro
2Bouton de mode Assassin 11 Entrée auxiliaire
3Commutateur des sources 12 Entrée audio gauche
4Mollette du volume 13 Entrée audio droite
5Mollette des aigus 14 Sortie enceinte gauche
6Mollette des gaves 15 Sortie enceinte droite
7Sortie casque 16 Sortie caisson de graves
8Entrée micro 17 Entrée d’alimentation secteur
9Entrée de ligne
1
6
7
8
9
5
2
3
4
17
10
16
11
15
12
13
14

15

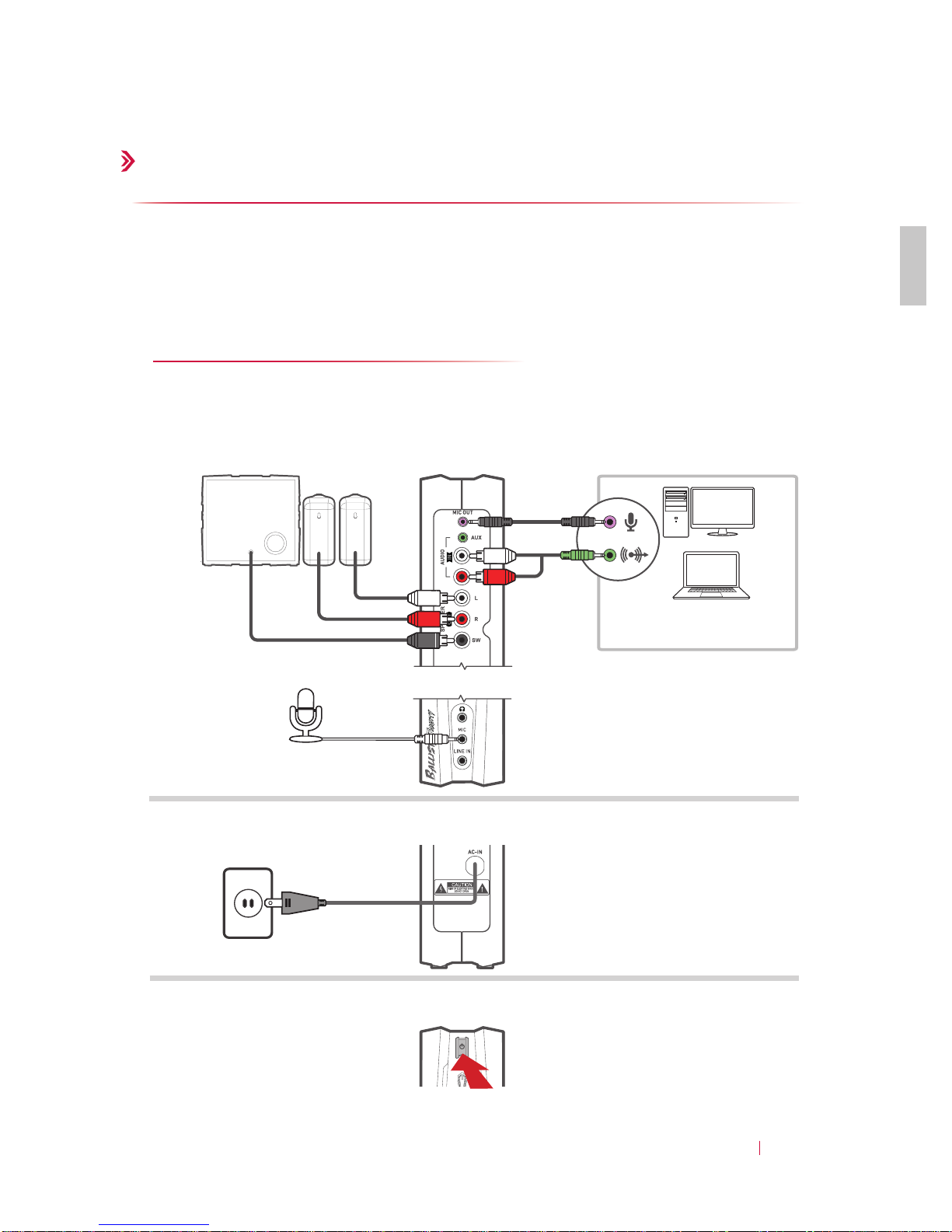

BRANCHEMENT
1
2
3
4
5
4
LINE OUT
FR
Ordinateur
Micro
BRANCHEMENT
Pour éviter d’endommager les haut-parleurs ou le matériel, il convient de
toujours baisser le volume et éteindre tous les appareils avant d’effectuer
tout branchement.
Ordinateur et micro
Panneau avant
Caisson de graves
Satellites
Panneau arrière
Raccordez les satellites, le caisson de graves et le son de l’ordinateur1.
au boîtier de commande.
Branchez le boîtier de commande sur une prise secteur.2.
Appuyez sur le bouton marche/arrêt pour allumer votre Ballista Trinity.3.

16 BRANCHEMENT
Console et autres sources
1
3
4
5
AUDIO
OUT
A V MULTI
OUT
Raccordez les satellites, le caisson de graves, la console de jeu et les1.
autres sources audio au boîtier de commande.
Branchez le boîtier de commande sur une prise secteur.2.
Appuyez sur le bouton marche/arrêt pour allumer votre Ballista Trinity.3.
Lecteur DVD/Multimédia
Console de jeu
Lecteur MP3/Tablette
Caisson de graves
Satellites
(Non fourni)
Panneau arrière
Panneau avant

17
UTILISATION
Activez le mode Assassin pour disposer d’une large gamme d’effets
sonores. Ce mode vous permet également d’obtenir des aigus nets et des
basses profondes même à faible volume.
UTILISATION
Commutation des sources audio
Tournez le commutateur pour sélectionner la source audio.
Mode Assassin
Coups de feu Bruits de pas
Sons de position
Combats à l’épée
Explosions
FR

18 PRÉPARATION
PRÉPARATION
À l'intérieur de la boîte
Vérifier que toutes ces pièces sont incluses.
Caisson de graves
Câble RCA à 3,5 mm
Fixation des pieds en caoutchouc
Si vous voulez mettre la boîte de contrôle à plat, nous vous recommandons
d'utiliser les pieds en caoutchouc fournis pour une meilleure stabilité.
Décoller la bande adhésive et coller un pied en caoutchouc à chaque coin
sur le panneau de droite de la boîte de contrôle.
Trousse
d'informations
Haut-parleurs satellitesBoîte de contrôle
Câble de 3,5 mm
Panneau droit
Pieds en
caoutchouc

19
PRÉPARATION
CF

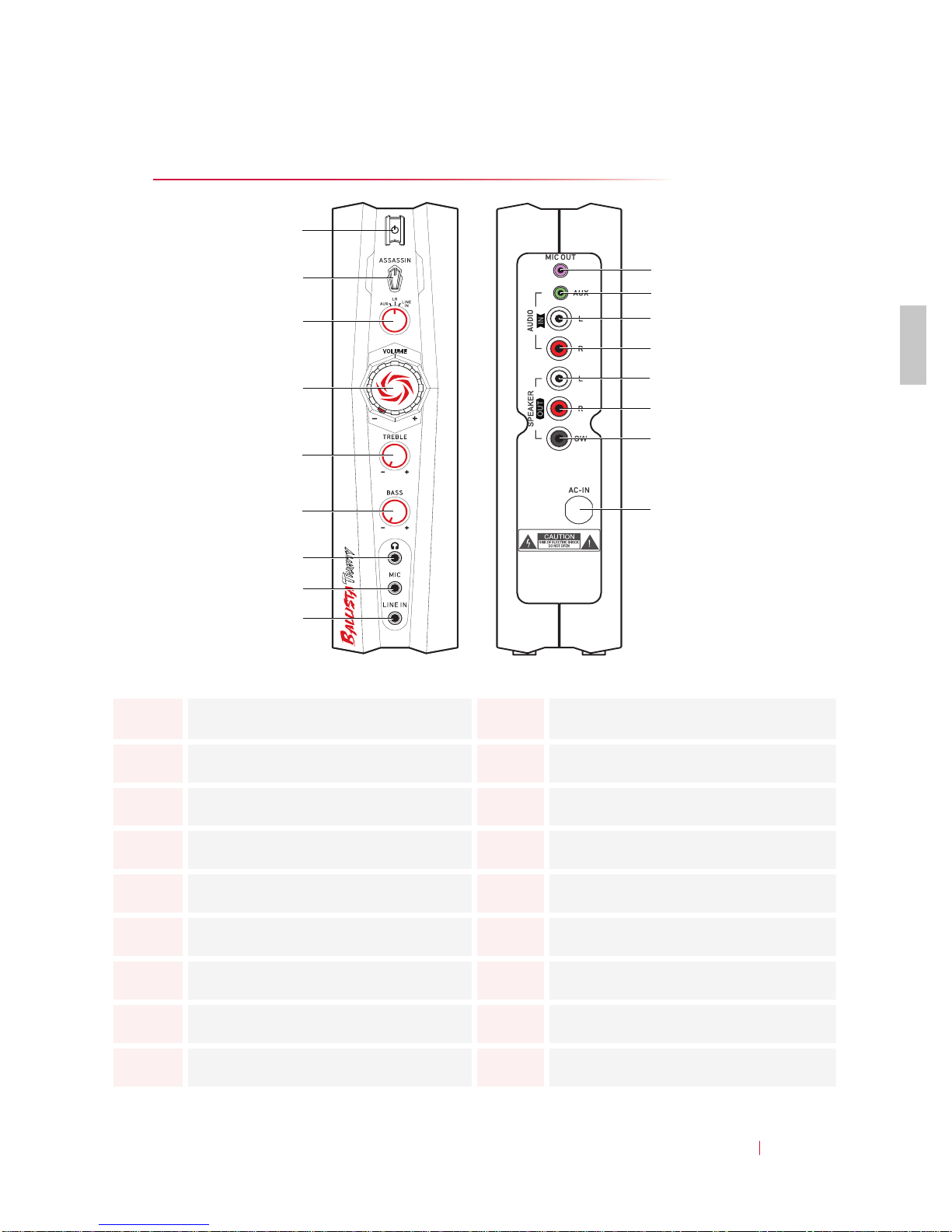

Aperçu du boîtier de contrôle
1Bouton d'alimentation 10 Sortie microphone
2Bouton mode assassin 11 Entrée auxiliaire
3Sélecteur de source 12 Entrée audio gauche
4Bouton de volume 13 Entrée audio droite
5Bouton d'aigus 14 Sortie haut-parleur gauche
6Bouton des graves 15 Sortie haut-parleur droit
7Sortie de casque d'écoute 16 Sortie caisson de graves
8Entrée de microphone 17 Entrée d'alimentation secteur
9Entrée de ligne
1
6
7
8
9
5
2
3
4
17
10
16
11
15
12
13
14

20 CONNEXION
1
2
3
4
5
4
LINE OUT
Ordinateur de bureau/
Ultra-portable
Microphone
CONNEXION
Pour éviter d'endommager vos haut-parleurs ou votre équipement, toujours
baisser le volume et éteindre tous les dispositifs avant d'effectuer ces
connexions.
Microphone et PC
Panneau avant
Caisson
de graves Haut-parleurs
satellites Panneau arrière
Brancher vos haut-parleurs satellites, le caisson de graves, et l'audio PC1.
sur le boîtier de contrôle.
Brancher le boîtier de contrôle à une prise murale.2.
Appuyer sur le bouton d'alimentation pour mettre en marche le Ballista3.
Trinity.
