Axley 769-019 User manual

Bruksanvisning för portabelt gasolkök
Bruksanvisning for bærbart gasskokeapparat
Instrukcja obsługi przenośnej kuchenki gazowej
Operating Instructions for Portable LPG Stove
769-019
SV Bruksanvisning i original
NO Bruksanvisning i original
PL Instrukcja obsługi w oryginale
EN Operating instructions in original
06.02.2012 © Jula AB

SVENSKA
2
SVENSKA
SÄKERHETSANVISNINGAR
Studera bruksanvisningen noggrant före användning!
Detta gasolkök skall användas med butangaspatron 769-014.
Det kan vara farligt att försöka ansluta andra typer av gaspatroner.
Använd inte gasolköket om det läcker, om det inte fungerar korrekt eller om det är skadat på något
sätt, ej heller om packningarna är slitna eller skadade.
Ställ aldrig två gasolkök nära varandra.
Använd inga grytor eller kastruller som sträcker sig över gaspatronsektionen.
Använd aldrig gasolköket utan spillplåt och kastrullstöd.
Placera gasolköket på ett stabilt och plant underlag när det skall användas.
Använd inte gasolköket i närheten av brandfarliga material.
Gaspatronen skall bytas ut på en säker plats, t.ex. utomhus eller på en väl ventilerad plats, på
säkert avstånd från antändande källor såsom öppen eld, tändlågor och elkaminer. Håll obehöriga
på säkert avstånd.
Om gasolköket läcker (du känner gaslukt), flytta omedelbart ut gasolköket utomhus, på säkert
avstånd från antändande källor, där du kan lokalisera och stoppa läckan.
Använd tvållösning för att lokalisera gasläckor. Använd inte eld i någon form!
Försök inte att modifiera eller reparera gasolköket på egen hand.
Kontakta din återförsäljare om problem uppstår.
Innan du ansluter en gaspatron till gasolköket, lär först känna gasolköket genom att noga läsa
igenom bruksanvisningen.
Förvara bruksanvisningen på lämplig plats för framtida referens.
Håll gasolköket utom räckhåll för barn.
Gasolköket får endast användas utomhus.
Säkerhetsfunktion
Gasolköket har en säkerhetsfunktion som stänger av gasflödet om trycket i gaspatronen blir för
högt, t.ex. på grund av överhettning.
Gaspatronen kan inte anslutas om gasreglaget inte står i OFF-läge, inte heller om spillplåten är
placerad i transportposition.
Kontrollera att packningarna (i anslutningen mellan gasolköket och gaspatronen) är på plats och i
gott skick innan gaspatronen ansluts. Kontrollera alltid packningarna varje gång en ny gaspatron
skall anslutas.
Byt gaspatron utomhus.
VARNING! När utrustningen packats upp måste kastrullstödet placeras i rätt läge på gasolköket. Använd
inte gasolköket om packningarna är slitna eller skadade. Försök inte att modifiera gasolköket på något
sätt.
TEKNISKA DATA
Bränsle Butangas
Effekt 2200 W
Gasförbrukning 160 g/h

SVENSKA
3
BESKRIVNING
1. Chassi
2. Topplatta
3. Kåpa till gaspatron
4. Vindskydd
5. Kastrullstöd
6. Spillplåt
7. Brännarmunstycke
8. Låsspak för gaspatron
9. Kontrollpanel
10. Gasreglage med tändning
HANDHAVANDE
1. Plocka fram kastrullstödet och placera det i rätt position. Observera varningsdekalen!
2. Öppna kåpan (3) och placera gaspatronen med munstycket framåt så att styrtappen passar in i
styrspåret.
3. För ned låsspaken till LOCK-läget och vrid gasreglaget till OFF (fig. 1)
Fig. 1
4. Vrid gasreglaget (10) hela vägen åt vänster (moturs) till IGNITION-läget, så att tändningen klickar
till (fig. 2)
Fig. 2
5. Upprepa denna procedur om tändningen uteblir.
6. Ställ sedan gasreglaget i önskat läge (fig. 3).
Fig. 3
Om du hör ett väsande ljud är inte gaspatronen korrekt monterad. Sätt fast gaspatronen i hållaren på rätt
sätt enligt beskrivning ovan.

SVENSKA
4
Efter användning
1. Vrid gasreglaget (10) till OFF-läget och ställ låsspaken (8) i LOCK-läge.
2. Vid behov kan du också ställa låsspaken (8) direkt i LOCK-läge.
3. Kontrollera att gasbrännaren har släckts och svalnat innan du lossar gaspatronen.
4. Av säkerhetsskäl skall du alltid lossa gaspatronen från hållaren efter varje användningstillfälle.
5. Täck gaspatronen med en röd skyddshatt och förvara den på en sval, torr och väl ventilerad plats.
6. Rengör gasolköket noga från mat- och fettrester efter varje användningstillfälle.
7. Placera spillplåten upp-och-ner över brännaren som skydd vid förvaring.
FELSÖKNING
FEL: Ingen gas.
Kontrollera att gaspatronen sitter rätt i hållaren.
Kontrollera om gaspatronen är tom.
Skaka gaspatronen.
FEL: Ingen tändning.
Rengör brännarmunstycket med en borste.
Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon:
0200-88 55 88.
Jula AB, Box 363, 532 24 SKARA
www.jula.se

NORSK
5
NORSK
SIKKERHETSANVISNINGAR
Les bruksanvisningen grundig før bruk!
Dette gasskokeapparatet skal brukes med butangasspatron 769-014.
Det kan være farlig å forsøke å kople til andre typer gasspatroner.
Bruk ikke apparatet hvis det lekker, hvis det ikke fungerer riktig eller hvis det er skadet på noen
måte. Må heller ikke brukes hvis pakningene eller slitte eller skadet.
Sett aldri to gasskokeapparater i nærheten av hverandre.
Bruk ingen gryter eller kasseroller som strekker seg over gasspatronseksjonen.
Bruk aldri gasskokeapparatet uten oppfangerplate og kasserollstøtte.
Sett gasskokeapparatet på et stabilt og plant underlag når det skal brukes.
Bruk ikke gasskokeapparatet i nærheten av brannfarlige materialer.
Gasspatronen skal skiftes ut på et sikkert sted, f.eks. utendørs eller på et godt ventilert sted, på
sikker avstand fra antennende kilder slik som f.eks. åpen ild og el-kaminer. Hold uvedkommende
på sikker avstand.
Hvis gasskokeapparatet lekker (du kjenner gasslukt), må du straks flytte det utendørs, på sikker
avstand fra antennende kilder, der du kan lokalisere og stoppe lekkasjen.
Bruk såpeløsning til å lokalisere gasslekkasje. Bruk ikke ild i noen form!
Forsøk ikke å modifisere eller reparere gasskokeapparatet på egen hånd.
Kontakt forhandleren ved problemer.
Før du kopler en gasspatron til gasskokeapparatet bør du først gjøre deg kjent med
gasskokeapparatet ved å lese bruksanvisningen nøye.
Oppbevar bruksanvisningen på et egnet sted for fremtidig referanse.
Oppbevar apparatet utilgjengelig for barn.
Gasskokeapparatet må kun brukes utendørs.
Sikkerhetsfunksjon
Apparatet har en sikkerhetsfunksjon som stenger gasstilførselen hvis trykket i patronen blir for
høyt, f.eks. på grunn av overoppheting.
Gasspatronen kan ikke koples til hvis gassbryteren ikke står på OFF, og heller ikke hvis
oppfangerplaten står i transportposisjon.
Kontroller at pakningene (i forbindelsen mellom gasskokeapparatet og gasspatronen) er på plass
og i god stand før du kopler til gasspatronen. Kontroller alltid pakningene hver gang du skal kople
til en ny gasspatron.
Skift gasspatron utendørs.
ADVARSEL! Når utstyret er pakket ut, må kasserollstøtten settes i riktig posisjon på gasskokeapparatet.
Bruk ikke gasskokeapparatet hvis pakningene er slitt eller skadet. Forsøk ikke å modifisere
gasskokeapparatet på noen måte.
TEKNISKE DATA
Drivstoff Butangass
Effekt 2200 W
Gassforbruk 160 g/t

NORSK
6
BESKRIVELSE
1. Innfatning
2. Topplate
3. Deksel til gasspatron
4. Vindskjerm
5. Kasserollestøtte
6. Oppfangerplate
7. Brennermunnstykke
8. Låsespak for gasspatron
9. Kontrollpanel
10. Gassbryter med tenning
BRUK
1. Ta frem kasserollestøtten og sett den i riktig posisjon. Les advarselsmerket!
2. Åpne dekselet (3) og sett gasspatronen med munnstykket forover slik at styretappen passer inn i
styresporet.
3. Før låsespaken ned til LOCK-posisjonen, og vri gassbryteren til OFF (fig. 1)
Fig. 1
4. Vri gassbryteren (10) helt til venstre (moturs) til IGNITION-posisjon, slik at tenningen slår inn (fig. 2)
Fig. 2
5. Gjenta denne prosedyren hvis tenningen ikke slår inn.
6. Sett deretter gassbryteren i ønsket posisjon (fig. 3).
Fig. 3
Hvis du hører en hvislende lyd, er ikke gasspatronen riktig montert. Sett gasspatronen riktig i holderen,
slik det er beskrevet ovenfor.

NORSK
7
Etter bruk
1. Vri gassbryteren (10) til OFF, og sett låsespaken (8) på LOCK.
2. Ved behov kan du også sette låsespaken (8) direkte i LOCK-posisjon.
3. Kontroller at gassbrenneren har slukket og kjølt seg ned før du løsner gasspatronen.
4. Av sikkerhetsårsaker skal du alltid løsne gasspatronen fra holderen etter hver gangs bruk.
5. Dekk gasspatronen med en rød beskyttelseshette, og oppbevar den på et kjølig, tørt og godt
ventilert sted.
6. Rengjør gasskokeapparatet nøye for mat- og fettrester etter hver gangs bruk.
7. Sett oppfangerplaten opp ned over brenneren som beskyttelse ved oppbevaring.
FEILSØKING
FEIL: Ingen gass.
Kontroller at gasspatronen sitter rett i holderen.
Kontroller om gasspatronen er tom.
Ryst gasspatronen.
FEIL: Ingen tenning.
Rengjør brennermunnstykket med en børste.
Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon:
67 90 01 34.
Jula Norge AS, Solheimsveien 6-8, 1471 LØRENSKOG
www.jula.se

POLSKI
8
POLSKI
PRZEPISY BEZPIECZEŃSTWA
Przed użyciem uważnie przeczytaj instrukcjęobsługi!
Kuchenka gazowa zasilana jest butanowym nabojem gazowym 769-014.
Próba podłączenia nabojów gazowych innego typu może byćniebezpieczna.
Nie korzystaj z kuchenki gazowej, jeśli ulatnia sięz niej gaz, kuchenka nie działa prawidłowo lub
jest w jakiśsposób uszkodzona oraz jeśli posiada zużyte lub uszkodzone uszczelki.
Nie należy ustawiaćdwóch kuchenek gazowych blisko siebie.
Nie używaj garnków i rondli, które mająwiększąśrednicęniżnabój.
Nigdy nie używaj kuchenki gazowej bez blachy osłaniającej i wspornika pod naczynia.
Przed użyciem ustaw kuchenkęgazowąna stabilnym, płaskim podłożu.
Nie używaj kuchenki gazowej w pobliżu materiałów palnych.
Nabój gazowy należy wymieniaćw bezpiecznym miejscu, tj. na zewnątrz lub w miejscu z dobrą
wentylacją, w bezpiecznej odległości od źródełzapłonu, np. otwartego ognia, płomienia czy
kominków elektrycznych. Osoby postronne powinny przebywaćw bezpiecznej odległości od
kuchenki.
Jeśli z kuchenki gazowej ulatnia sięgaz (czućzapach gazu), należy jąniezwłocznie wynieść na
wolne powietrze i ustawićw bezpiecznej odległości od źródełzapłonu, w miejscu, w którym można
zlokalizowaći usunąć wyciek.
W celu wykrycia miejsca, z którego ulatnia sięgaz, należy skorzystaćz roztworu wody z mydłem.
Nie używaj do tego celu ognia w żadnej postaci!
Nie próbuj samodzielnie podejmowaćprób modyfikacji i naprawy kuchenki gazowej.
W razie problemów należy skontaktowaćsięz dystrybutorem.
Przed podłączeniem do kuchenki naboju gazowego dokładnie zapoznaj sięz budowąi zasadą
działania kuchenki, czytając jej instrukcjęobsługi.
Instrukcjęnależy przechowywaćw odpowiednim miejscu i zachowaćjąna przyszłość.
Przechowuj kuchenkęgazowąw miejscu niedostępnym dla dzieci.
Kuchenki gazowej używaj wyłącznie na wolnym powietrzu.
Zabezpieczenie
Kuchenka gazowa posiada zabezpieczenie, które zatrzymuje przepływ gazu, kiedy ciśnienie
w naboju zbyt mocno wzrośnie, na przykład na skutek przegrzania.
Nie należy montowaćnaboju gazowego, jeśli przepustnica nie jest ustawiona w pozycji OFF
(WYŁ), a blacha osłaniająca nie znajduje sięw pozycji transportowej.
Przed przyłączeniem naboju należy sprawdzić, czy uszczelki (w połączeniu pomiędzy kuchenką
a nabojem) sąna swoim miejscu i czy sąw dobrym stanie. Uszczelki należy sprawdzaćza każdym
razem przed podłączeniem nowego naboju gazowego.
Naboje gazowe wymieniaj na wolnym powietrzu.
OSTRZEŻENIE! Po rozpakowaniu na kuchence należy umieścićwspornik pod naczynie we właściwej
pozycji. Nie korzystaj z kuchenki gazowej, jeśli uszczelki sąuszkodzone lub zużyte. Nie próbuj
dokonywaćjakichkolwiek modyfikacji kuchenki gazowej.
DANE TECHNICZNE
Paliwo Butan
Moc 2200 W
Zużycie gazu 160 g/h

POLSKI
9

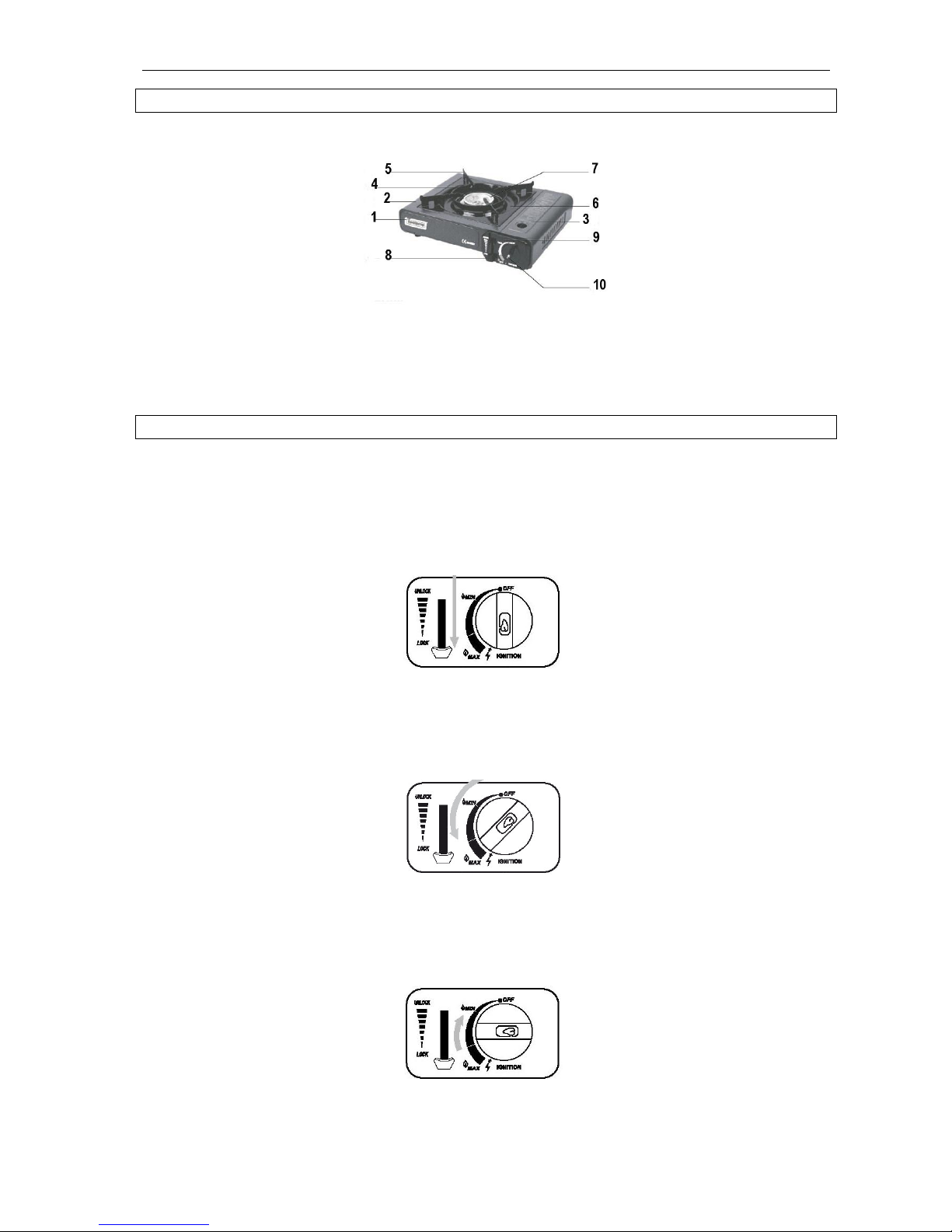

OPIS
1. Podwozie
2. Płyta górna
3. Pokrywa naboju gazowego
4. Osłona przeciwwiatrowa
5. Wspornik pod naczynia
6. Blacha osłaniająca
7. Dysza palnika
8. Dźwignia blokująca nabój gazowy
9. Panel sterujący
10. Przepustnica z zapłonem
OBSŁUGA
1. Wyjmij wspornik pod naczynia i umieść go we właściwej pozycji. Zwracaj uwagęna naklejki
ostrzegawcze!
2. Otwórz pokrywę(3) i umieść nabój gazowy z dysząskierowanądo przodu, tak by zawór
dopasowałsiędo rowka prowadnicy.
3. Przesuńdźwignięblokującądo pozycji LOCK (BLOKADA) i obróćprzepustnicędo pozycji OFF
(WYŁ) (rys. 1)
Rys. 1
4. Przekręć przepustnicęgazu (10) maksymalnie w lewo (w kierunku przeciwnym do ruchu
wskazówek zegara) do pozycji IGNITION (ZAPŁON), ażusłyszysz kliknięcie zapłonu (rys. 2)
Rys. 2
5. Jeśli nie dojdzie do zapłonu, powtórz procedurę.
6. Następnie ustaw przepustnicęgazu w wybranej pozycji (rys. 3).
Rys. 3

POLSKI
10
Syczący dźwięk oznacza, że nabój gazowy jest nieprawidłowo zamontowany. Zamocuj w odpowiedni
sposób nabój gazowy w uchwycie zgodnie z powyższym opisem.
Po użyciu
1. Przekręć przepustnicęgazu (10) do pozycji OFF (WYŁ) i ustaw dźwignięblokującą(8) w pozycji
LOCK (BLOKADA).
2. W razie potrzeby dźwignięblokującą(8) można od razu ustawićw pozycji LOCK (BLOKADA).
3. Przed wyjęciem naboju gazowego sprawdź, czy palnik zgasłi ostygł.
4. Ze względów bezpieczeństwa po każdym użyciu wyjmuj nabój gazowy z uchwytu.
5. Przykryj nabój gazowy czerwonym kapturkiem ochronnym i przechowuj go w chłodnym, suchym,
dobrze wentylowanym miejscu.
6. Po każdym użyciu dokładnie wyczyść kuchenkęgazowąz resztek jedzenia i tłuszczu.
7. Na czas przechowywania blachęosłaniającąnależy ustawićdo góry nogami nad palnikiem, tak by
pełniła funkcjęochronną.
WYKRYWANIE USTEREK
USTERKA: Brak gazu.
Sprawdź, czy nabój gazowy jest prawidłowo umieszczony w uchwycie.
Sprawdź, czy nabój gazowy jest pusty.
Potrząśnij nabojem gazowym.
USTERKA: Brak zapłonu.
Oczyścićszczotkądyszępalnika.
Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj siętelefonicznie z
naszym działem obsługi klienta pod numerem: 801 600 500.
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
www.jula.pl

ENGLISH
11
ENGLISH
SAFETY INSTRUCTIONS
Read the Operating Instructions carefully before use!
This LPG stove must be used with a butane gas cartridge 769-014.
It can be dangerous to connect other types of gas cartridges.
Do not use the LPG stove if it leaks, if it does not work properly, if it is damaged in any way, or if
the seals are worn or damaged.
Never put two LPG stoves close to each other.
Do not use pots or pans that extend over the gas cartridge area.
Never use the LPG stove without a drip plate and saucepan support.
Place the LPG stove on a stable and flat surface when it is used.
Do not use the LPG stove near flammable materials.
Gas cartridges must be replaced in a safe place, e.g. outdoors or in a well-ventilated area, away
from sources of ignition such as open flames, pilot lights and electric heaters. Keep other people at
a safe distance.
If the gas stove leaks (you can smell gas), immediately move the gas stove outdoors, at a safe
distance from sources of ignition, where you can localise and stop the leak.
Use soapy water to locate gas leaks. Do not use a flame in any form!
Do not attempt to modify or repair the LPG stove by yourself.
Contact your dealer if a problem occurs.
Before connecting a gas cartridge to the LPG stove, familiarise yourself with the LPG stove by
carefully reading the instruction manual.
Save these Operating Instructions for future reference.
Keep the LPG out of the reach of children.
The LPG stove must only be used outdoors.
Safety feature
The LPG stove has a safety feature that turns off the flow of gas if the pressure in the gas cartridge
becomes too high, e.g. due to overheating.
The gas cartridge cannot be connected if the gas regulator is not in the OFF position nor if the drip
plate is placed in the transport position.
Check that the seals (in the connection between the LPG stove and gas cartridge) are in position
and in good condition before the gas cartridge is connected. Always check the seals every time a
new gas cartridge is connected.
Replace the gas cartridge outdoors.
WARNING: When the equipment is unpacked, the saucepan support must be placed in the correct
position on the gas stove. Do not use the LPG stove if the seals are worn or damaged. Never attempt to
modify the LPG stove in any way.
TECHNICAL DATA
Fuel Butane gas
Output power 2200 W
Gas consumption 160 g/h

ENGLISH
12
DESCRIPTION
1. Chassis
2. Top plate
3. Gas cartridge cover
4. Wind shield
5. Saucepan support
6. Drip plate
7. Burner nozzle
8. Locking lever for the gas cartridge
9. Control panel
10. Gas regulator with igniter
OPERATION
1. Take out the saucepan support and place it in the correct position. Read the warning label!
2. Open the cover (3) and place the gas cartridge with the nozzle forwards so that the guide pin fits
into the guide slot.
3. Lower the locking lever to the LOCK position and turn the gas regulator to OFF (fig. 1)
Fig. 1
4. Turn the gas regulator (10) all the way to the left (anti-clockwise) to the IGNITION position, so that
the ignition clicks (fig. 2)
Fig. 2
5. Repeat this procedure if ignition fails.
6. Now set the gas regulator to the required position (fig. 3).
Fig. 3
If you hear a hissing sound this means that the gas cartridge is not properly fitted. Fit the gas cartridge
into the holder the right way as described above.

ENGLISH
13
After use
1. Turn the gas regulator (10) to OFF and set the locking lever (8) to LOCK.
2. If necessary, you can also set the locking lever (8) directly to LOCK.
3. Make sure that the gas burner is switched off and has cooled before loosening the gas cartridge.
4. For reasons of safety, always loosen the gas cartridge from the holder after each use.
5. Cover the cartridge with a red protective cap and store in a cool, dry, well-ventilated area.
6. Carefully clean food scraps and grease from the LPG stove after each use.
7. Place the drip plate upside down over the burner as protection during storage.
TROUBLESHOOTING
PROBLEM: No gas.
Check that the gas cartridge is fitted correctly in the holder.
Check if the gas cartridge is empty.
Shake the gas cartridge.
PROBLEM: No ignition.
Clean the burner nozzle with a brush.
Jula reserves the right to make changes. In the event of problems, please contact our service
www.jula.com
