Azusa MIK0075 User manual

PL
DE
RO
Bedienungsanleitung
Instrukcja obsługi
Manual de utilizare
EN
User's manual

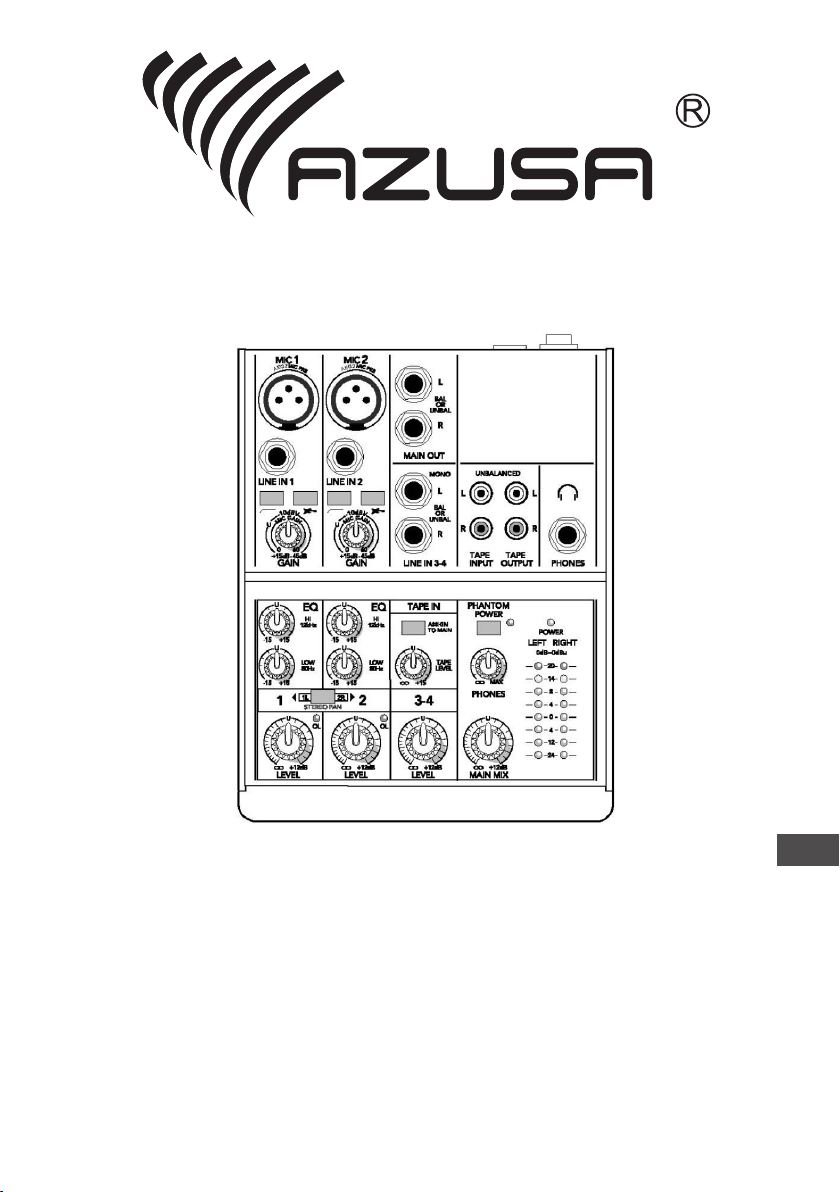

MIK0075
4-Channel Premium Mic/Line Mixer

3
Bedienungsanleitung
DE
SICHERHEITSANWEISUNGEN
• Lesen Sie die gesamte Bedienungsanleitung bevor Sie das Gerät benutzen.
• Bewahren Sie die Bedienungsanleitung auf für späteres nachschlagen.
• Um Feuer und Stromschläge zu vermeiden, darf das Gerät nicht Regen oder
Feuchtigkeit ausgesetzt werden.
• Die Abdeckung oder Rückwand nicht entfernen, keine vom Anwender zu
wartenden Teile im Inneren. Wenden Sie Sich für die Wartung an qualiziertes
Fachpersonal.
• Wenn das Gerät für einen längeren Zeitraum nicht verwendet wird, ziehen
Sie den Netzstecker und entnehmen Sie die Batterien aus dem Gerät.
• Schalten Sie das Gerät vor der Reinigung aus. Zur Reinigung benutzen Sie
ein feuchtes Tuch (keine chemischen Reinigungsmittel verwenden).
BESCHREIBUNG

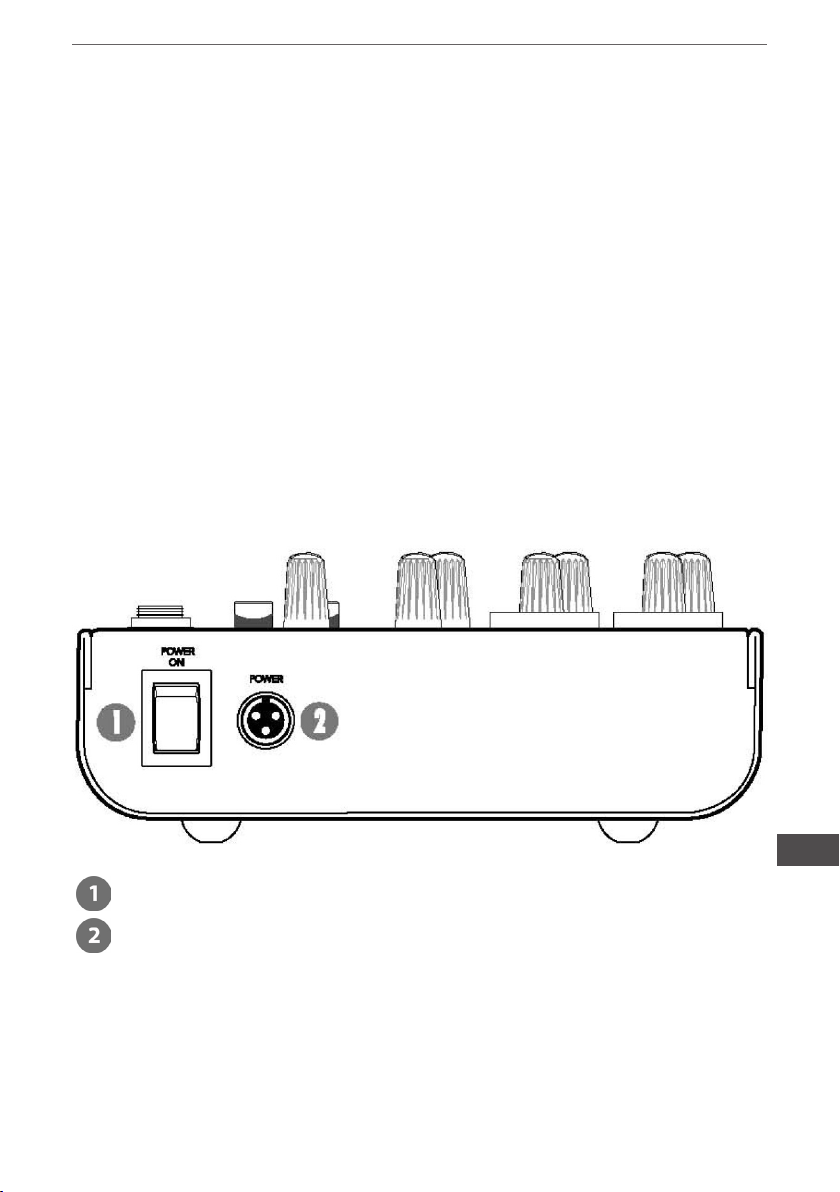

Netzanschluss
Netzschalter

4
Bedienungsanleitung
DE

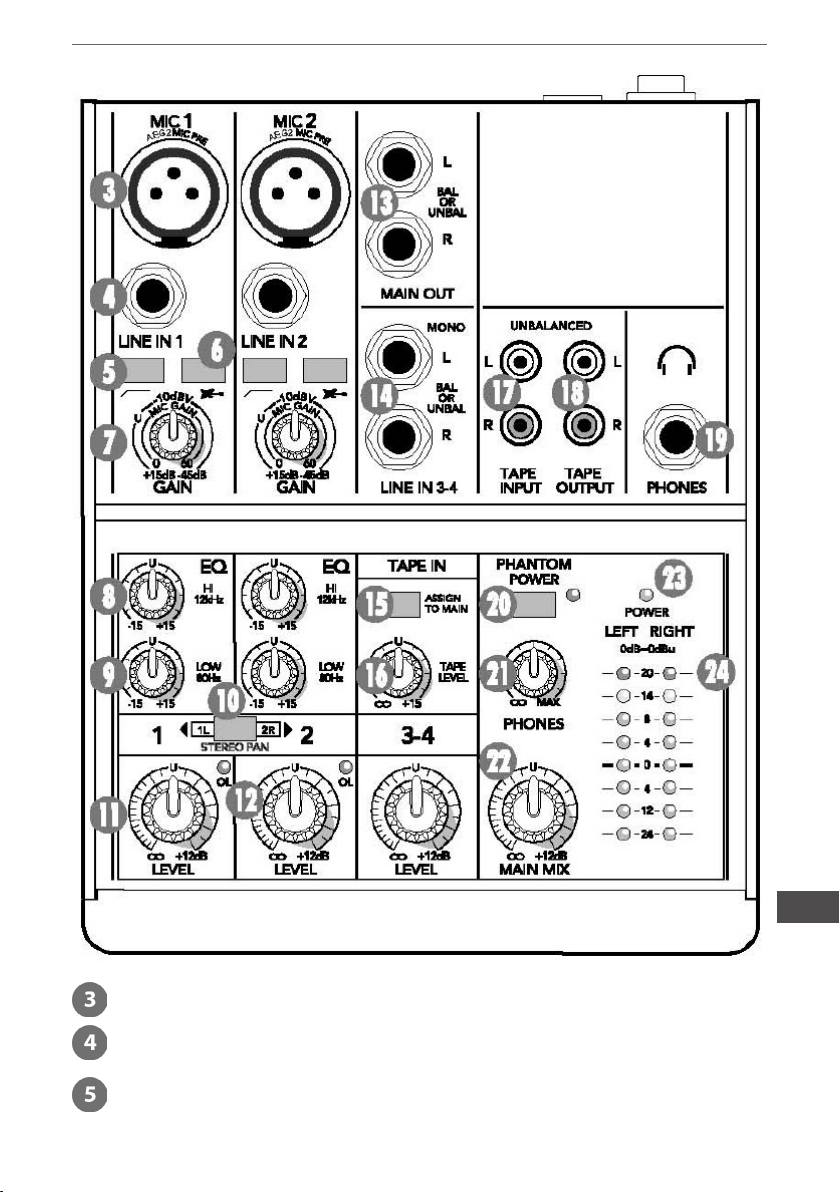

Mikrofoneingang (Kanal 1-2)
Linien-Eingänge (Kanäle 1-2)
Hochpasslter (Kanäle 1-2). Jeder Hochpasslter blockiert alle Frequenzen unter
100Hz.

5
Bedienungsanleitung
DE
Gerät einschalten (Kanäle 1-2). Drücken Sie diese, falls Sie eine Gitarre oder
Signalquelle eines anderen Instruments direkt an die Line-Eingänge der Kanäle
1 und 2 verbinden möchten.
Verstärkung (Kanäle 1-2)
Tief EQ
Hoch EQ
Kopfhörer
Phantomschalter und LED
Bandeingang
Bandausgang
1/4" Hauptausgänge
Kanalpegel
Pan
OL LED
Stereo Line-Eingänge (Kanäle 3-4)
Tape to main zuweisen
Tape-Ebene
Kopfhörer
Gesamtmixer
Betriebsanzeige LED
Pegelanzeige

6
Bedienungsanleitung
DE
ANSCHLUSSBEISPIELE

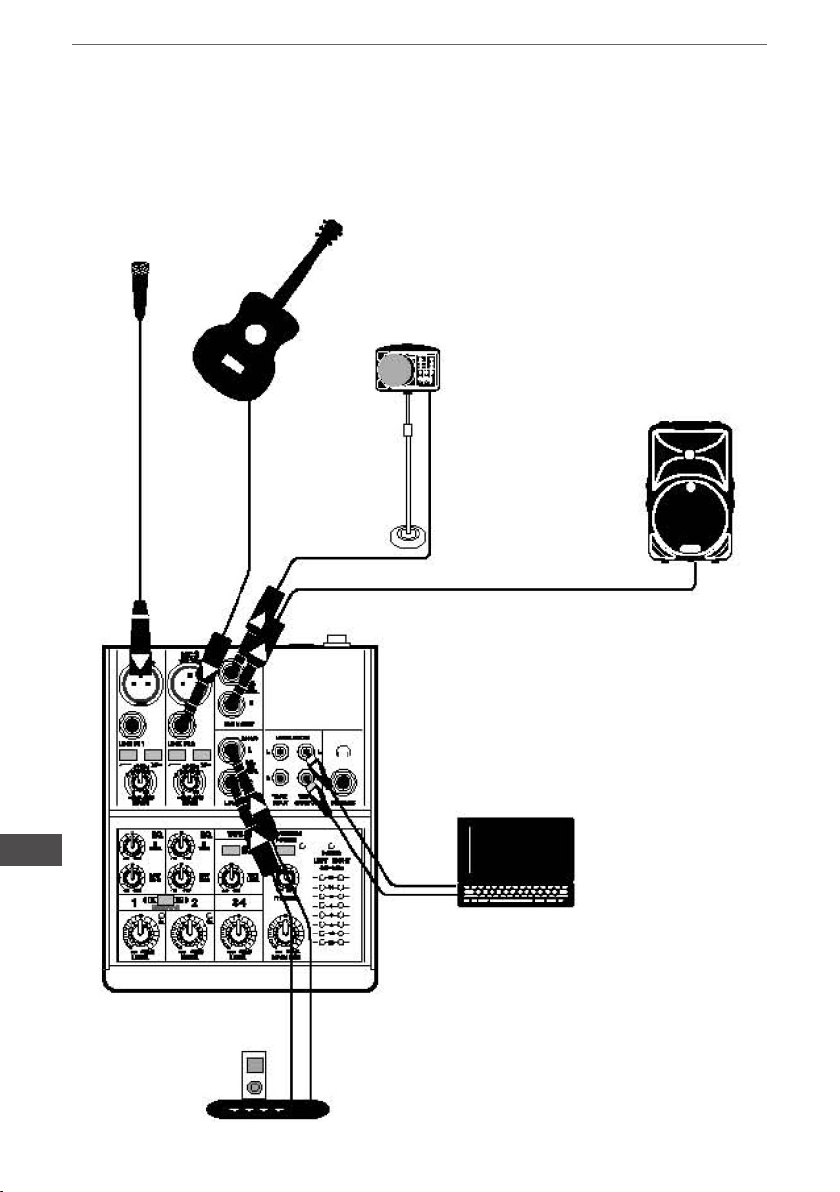

1. Live Band PA System
Akustische
Gitarre
IPod
Dockingsystem
Aktivlautsprecher
Laptop
Kondensator-
Mikrofon
Aktiver
Personalmonitor

7
Bedienungsanleitung
DE
2. Heimstudio
Kondensator-
Mikrofon
Studio-
Monitore
Kapfhörer
Laptop
Synthesizer
Elektrische
Gitarre
Verstärker

8
Bedienungsanleitung
DE

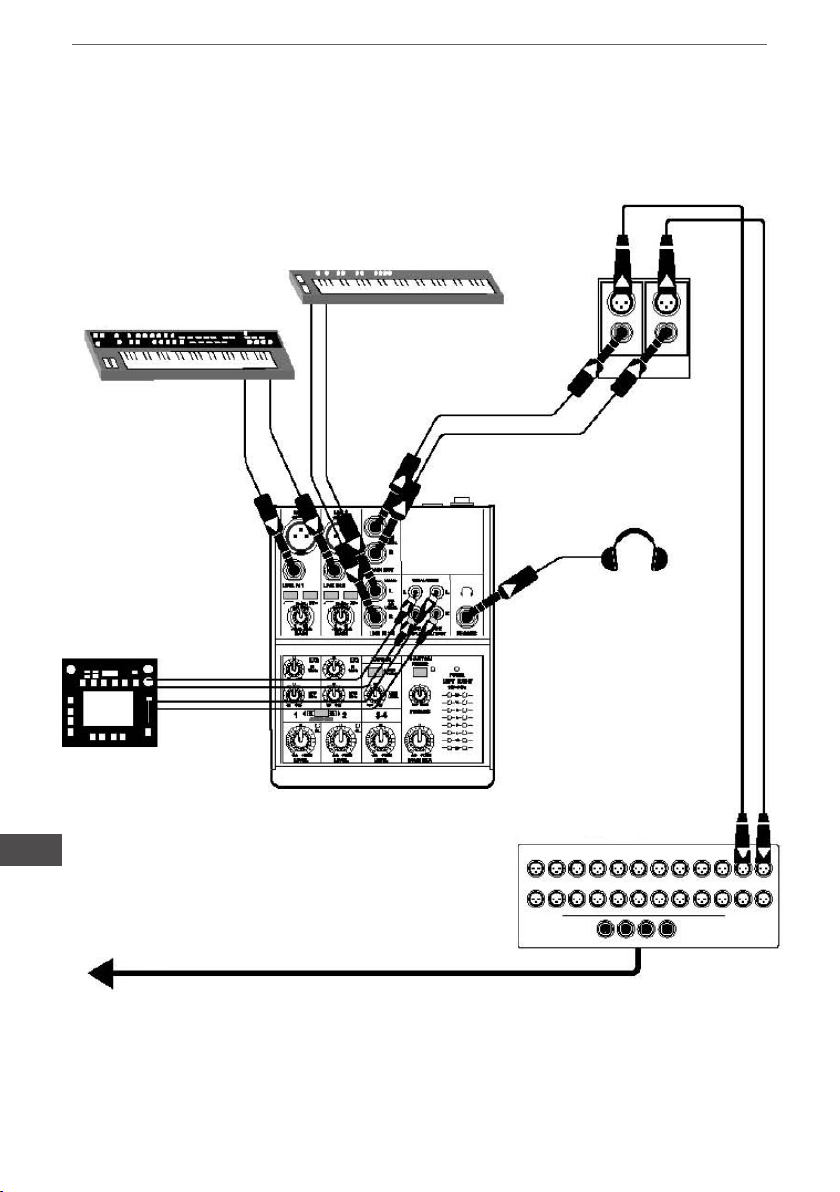

3. Keyboard Submixer
Synth 2
Synth 1
Bühnenanschlüsse
Kapfhörer
DI Box
Effects/sampler

9
Bedienungsanleitung
DE

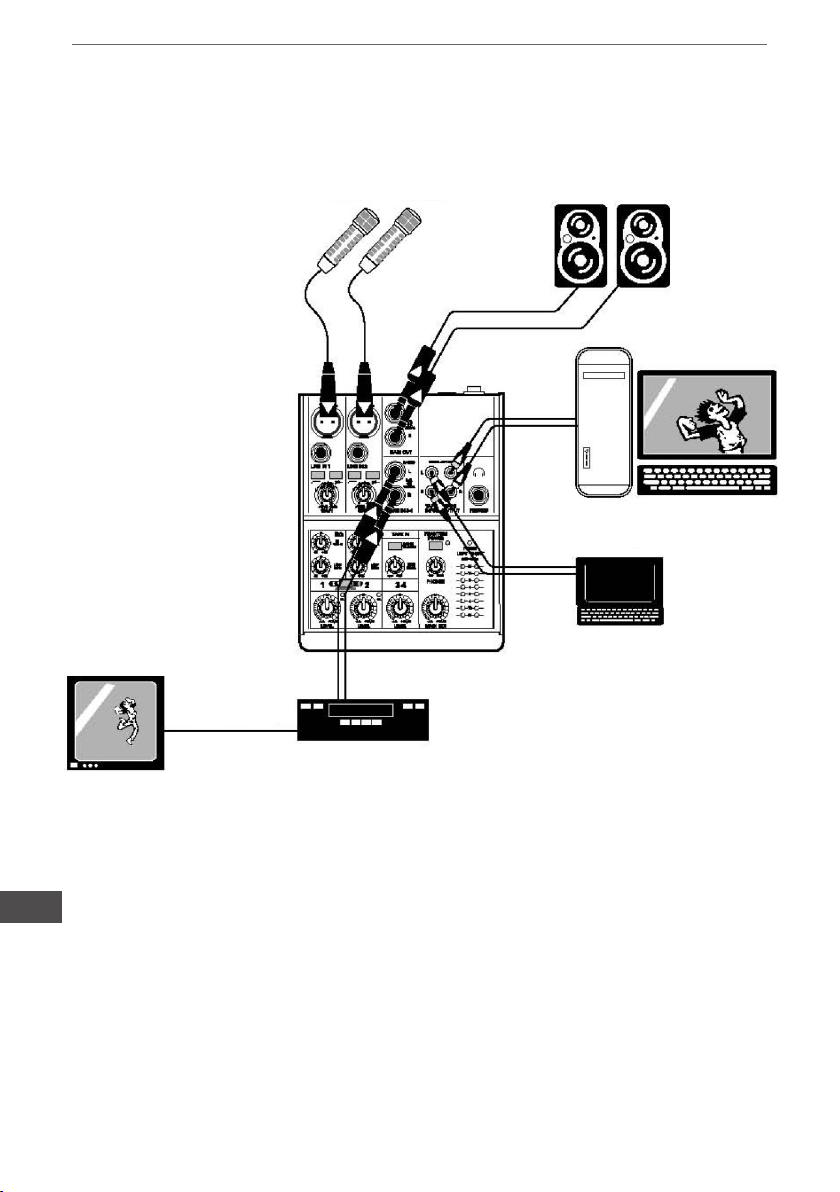

4. Videobearbeitung / Produktionshalle
Übertragung-
Mikrofone
Desktopcomputer
Studio- Monitore
DV-Player
Videoausgang
Video-Monitor Laptop

10
Bedienungsanleitung
DE

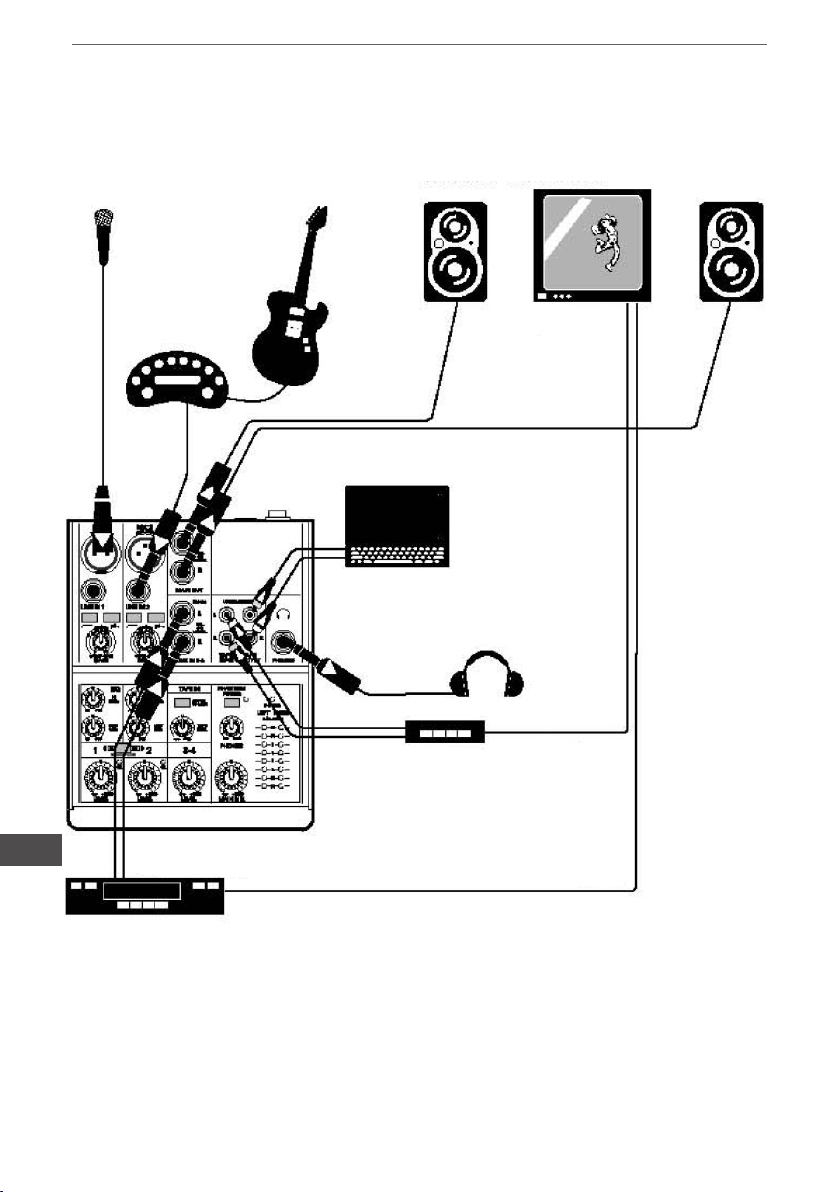

5. Kombiniertes Heimstudio und Home Theater
Video 1
Kabelbox
Video 2
DVD Player
TV Gerät
Kondensator-
Mikrofon
Studio-
Monitore
Elektrische
Gitarre
Verstärker
Kapfhörer
Laptop

11
Bedienungsanleitung
DE
TECHNISCHE DATEN
Hauptmixergeräusch
(20Hz-20kHz Bandbreite, Kanäle 1-2 Verstärkung @ Einheitsverstärkung, EQ ach,
alle Kanäle zugewiesen Hauptmixer)
Hauptmix-Regler nach unten, Kanal-Ebene Regler nach unten: -103 dBu
Hauptmix-Regler Einheit, Kanal-Ebene Regler nach unten: -98 dBu
Hauptmix-Regler @ Einheit, Kanal Pegelregler @ Einheit: -92dBu
Klirrfaktor (THD)
(1kHz @ 35dB Verstärkung)
20Hz-80kHz Bandbreite: <0.005%
20Hz-20kHz Bandbreite: <0.003%
Dämpfung (Übersprechen)
(1kHz bezogen auf 0 dBu, 20Hz – 20kHz Bandbreite, Linieneingang, 1/4
"Hauptausgang Verstärkung @ Einheit.)
Hauptmix-Regler nach unten: -70 dBu
Kanal Pegelregler nach unten: -94 dBu
Frequenzgang
20Hz bis 50kHz: +0dB / -1dB
20Hz bis 90kHz: +0dB / -3dB
Maximalpegel
Mikrofon-Eingang: +21 dBu
Band-Eingang: +24 dBu
Alle anderen Eingänge: +22 dBu
Alle Ausgänge: +22 dBu
Impedanzen
Mikrofoneingang: 3.4kΩ
Alle anderen Eingänge: 10kΩ oder höher
Band-Ausgang: 1kΩ
Kopfhörerausgang: 60Ω
Alle anderen Ausgänge: 120Ω
EQ
Hohe Töne: ±15dB @ 12kHz
Tiefe Töne: ±15dB @ 80Hz
Andere
Stromverbrauch: 8W
Abmessungen: 185.5x146.9x40.7mm
Gewicht: 1.1kg (1.36kg - mit Netzteil)
Die Spezikationen können ohne Ankündigung geändert werden.

12
Bedienungsanleitung
DE
BLOCKSCHALTBILD

13
Bedienungsanleitung
DE

14
Owner’s manual
EN
SAFETY INSTRUCTIONS
• Read through the manual before operating.
• Keep the manual for future reference.
• To prevent re or shock hazard, do not expose the unit to rain or moisture.
• Do not remove cover or back, no user serviceable parts inside. Refers ser-
vicing to qualied service personnel.
• If the device is not used for a period of time, unplug the power cord and take
batteries away from the unit.
• Turn off the device before cleaning. For cleaning use a damp cloth (do not
use chemical cleaners).

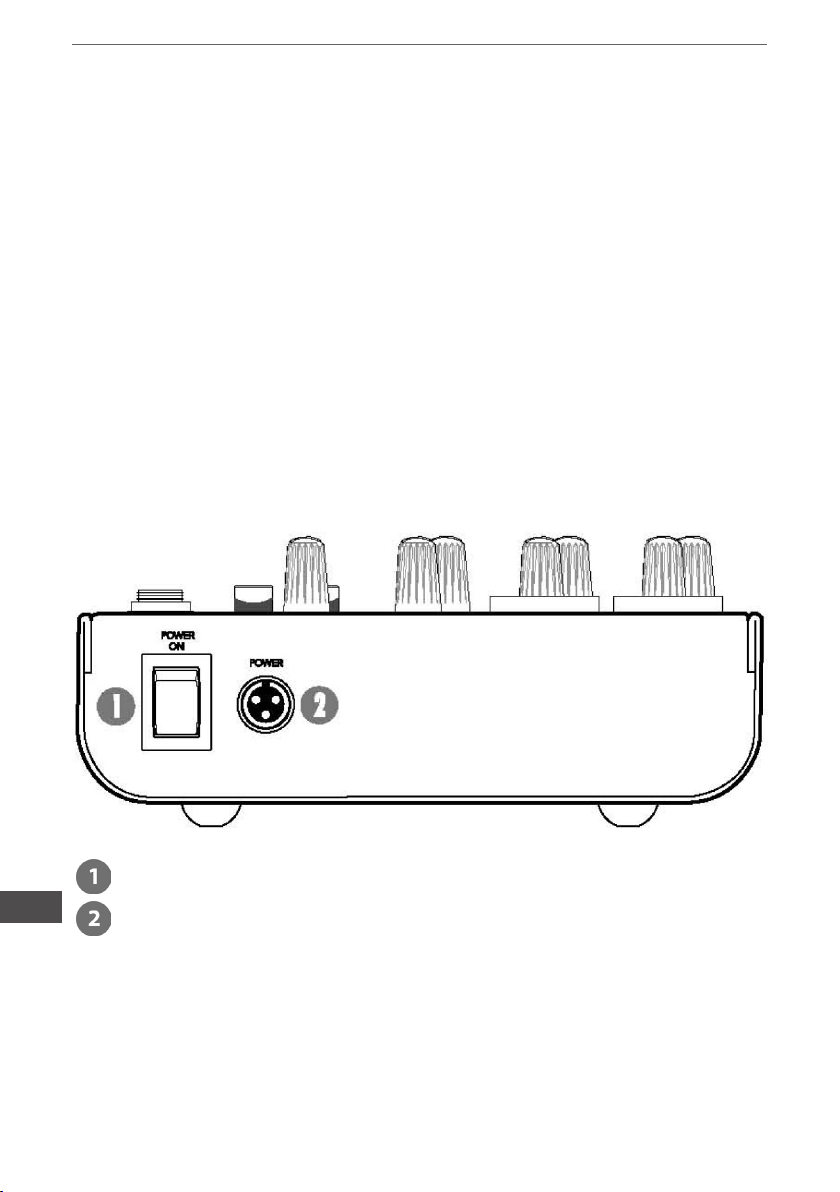

DESCRIPTION
Power connection
Power switch

15
Owner’s manual
EN
MIC inputs (channels 1-2)
Line inputs (channels 1-2)
Low cut (channels 1-2). Each low-cut switch, often referred to as a high-pass
lter, cuts bass frequences below 100Hz.

16
Owner’s manual
EN
Channel's level
Low EQ
Hi EQ
Instrument switch (channels 1-2). Press these in if you want to connect a guitar
or other instrument level source directly to the line inputs of channel 1 and 2.
Gain (channels 1-2)
Phones
Phanatom switch and LED
Tape input
Tape output
1/4" main outs
Pan
OL LED
Stereo line inputs (channels 3-4)
Tape assign to main
Tape level
Phones level
Main mix
Power LED
Meters

17
Owner’s manual
EN
EXAMPLES OF CONNECTION
1. Live band PA system
Acoustic
guitar
IPod
docking system
Powered speaker
Condenser
microphone
Laptop
Powered personal
monitor

18
Owner’s manual
EN
2. Home studio
Electric
guitar
Condenser
microphone
Amplier
modeler
Studio
monitors
Headphone
Laptop
Analog synth

19
Owner’s manual
EN
3. Keyboard submixer
Effects/sampler
Synth 1
Headphones
Stage snake
Synth 2 DI Box

20
Owner’s manual
EN
Laptop
4. Video editing / production bay
Broadcast
microphones
Desktop computer
Studio monitors
DV player
Video out
Video monitor
