Balex BXT 3210 E User manual

RASAERBA ELETTRICO
BXT 3210 E [FGA7230A(C)]
MANUALE D’USO
ATTENZIONE: leggere tutte le istruzioni riportate in questo
manuale prima di utilizzare il prodotto. Conservare il manuale
per future consultazioni. Traduzione delle istruzioni originali. MADE IN P.R.C.
ITALIANO IT

2
ITALIANO IT
A causa di aggiornamenti tecnici continui, i dettagli della macchina potrebbero non
corrispondere con questo manuale.
Tutti i diritti riservati. Qualsiasi organizzazione o chiunque non ha il diritto di utilizzare,
copiare o ristampare alcuna parte del manuale senza il permesso e l’autorizzazione della
nostra azienda.

3
ITALIANO IT
1. Istruzioni di sicurezza
Non utilizzare la macchina prima di aver letto le istruzioni per l’uso, compreso tutte le note e
montato la macchina come qui descritto. Conservare le istruzioni in un luogo sicuro per un
uso futuro.
Simboli
Avviso di sicurezza generale di pericolo.
Leggere il manuale di istruzioni.
Prestare attenzione agli oggetti lanciati o volanti verso gli astanti.
Tenere gli astanti lontani dalla macchina.
Attenzione alle lame a󰀩late.
Rimuovere la spina dalla rete prima della manutenzione o se il cavo è
danneggiato. Spegnere e staccare la spina dalla presa di corrente prima
di regolare, pulire o se il cavo è aggrovigliato e prima di lasciare il rasaerba
incustodito per qualsiasi periodo.
Tenere il cavo di alimentazione lontano dai dispositivi di taglio.
Attendere che tutti i componenti della macchina siano completamente fermi
prima di toccarli. Le lame continuano a ruotare dopo che la macchina è
stata spenta, una lama in rotazione può causare lesioni.
Non smaltire gli apparecchi elettrici come riuti urbani indi󰀨erenziati,
utilizzare strutture di raccolta di󰀨erenziata. Contattare il governo locale per
informazioni sui sistemi di raccolta disponibili. Se gli apparecchi elettrici
vengono smaltiti in discariche o discariche, le sostanze pericolose possono
penetrare nelle acque sotterranee ed entrare nella catena alimentare,
danneggiando la salute e il benessere. In caso di sostituzione di vecchi
apparecchi con apparecchi nuovi, il rivenditore è legalmente obbligato a
ritirare il vecchio apparecchio per lo smaltimento.

4
ITALIANO IT
Informazioni generali
• Questo rasaerba è progettato per superci erbose e prati domestici. A causa del rischio
sico per l’utente o per altri, il rasaerba non deve essere utilizzato per altri scopi.
• Leggere attentamente le istruzioni. Conoscere i comandi e l’uso corretto dell’apparecchio.
• Falciare il prato solo durante il giorno o con l’ausilio di un’adeguata luce articiale.
• Non permettere mai l’uso dell’apparecchio a bambini o a persone che non hanno
familiarità con queste istruzioni. Le normative locali possono limitare l’età dell’operatore.
• Non falciare mai in presenza di persone, in particolare bambini, o animali domestici.
• L’operatore o l’utilizzatore è responsabile di incidenti o pericoli occorsi ad altre persone
o alle loro proprietà.
• Non utilizzare il rasaerba se i cavi sono danneggiati o usurati.
• Non collegare un cavo danneggiato all’alimentazione o toccare un cavo danneggiato
prima che sia scollegato dall’alimentazione. Un cavo danneggiato può portare al
contatto con parti sotto tensione.
• Non toccare le lame prima che la macchina sia stata scollegata dall’alimentazione e le
lame si siano fermati completamente.
• Tenere le prolunghe lontane dalle lame. Le lame possono danneggiare i cavi e provocare
il contatto con parti sotto tensione.
• Leggere attentamente le istruzioni per il funzionamento sicuro della macchina.
• Questo apparecchio non è destinato all’uso da parte di persone (compresi i bambini)
con capacità siche, sensoriali o mentali ridotte o prive di esperienza e conoscenza, a
meno che non siano supervisionate o istruite sull’uso dell’apparecchio da una persona
responsabile della loro sicurezza.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio.
Prima della falciatura
• Indossare sempre un abbigliamento adeguato, mai abiti larghi, che potrebbero essere
catturati dall’utensile da taglio. Indossare calzature adatte! Proteggere anche le gambe
(ad es. con pantaloni lunghi) e le mani (con guanti).
• Controllare il luogo in cui verrà utilizzata la macchina e rimuovere tutti gli oggetti che
potrebbero essere catturati ed espulsi.
• Controllare che il cavo di alimentazione e di collegamento montato all’esterno del
rasaerba non sia danneggiato o usurato (fragilità). Utilizzare solo se in perfette
condizioni.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito presso un centro
assistenza autorizzato per evitare rischi.
• Ispezionare accuratamente l’area in cui verrà utilizzato il rasaerba e rimuovere tutte le
pietre, legnetti, li, ossa e altri corpi estranei.
• Prima dell’uso, ispezionare sempre visivamente per vericare che le lame, i bulloni delle
lame e il gruppo di taglio non siano usurati o danneggiati.
• Sostituire le lame e i bulloni usurati o danneggiati in set per preservare l’equilibrio.
• Controllare regolarmente il dispositivo di raccolta dell’erba per usura e deformazioni.
• Controllare il cavo di alimentazione prima di utilizzare l’apparecchiatura,
• Se l’involucro in gomma del cavo di alimentazione è rotto o se il conduttore metallico è
esposto all’aria, sostituire immediatamente il cavo di alimentazione per evitare il rischio
di scosse elettriche.

5
ITALIANO IT
Cavi
• Lavorare con cavi di sicurezza. Per il collegamento utilizzare esclusivamente un cavo
di alimentazione H05VV-F o superiore, con sezione minima 2x0.75 mm2e lunghezza
massima 25 metri.
• Spine e raccordi devono essere protetti dagli spruzzi.
• Utilizzare un sistema di protezione dalle perdite (RCD) con una corrente di dispersione
non superiore a 30 mA.
• Fissare il cavo di collegamento allo scarico della trazione. Assicurarsi che non sfreghi
contro i bordi, oggetti appuntiti o a󰀩lati. Non schiacciare il cavo attraverso le fessure di
porte o nestre.
• I dispositivi di commutazione non devono essere rimossi o ponticellati (ad es. legare la
leva di commutazione al longherone di guida).
• Togliere la spina dalla presa:
- ogni volta che ci si allontana dalla macchina;
- prima di eliminare un blocco;
- prima di controllare, pulire o lavorare sulla macchina;
- dopo aver colpito un oggetto estraneo; ispezionare l’apparecchio per eventuali
danni ed e󰀨ettuare le riparazioni necessarie;
- se l’apparecchio inizia a vibrare in modo anomalo (vericare immediatamente).
• Se il cavo di collegamento viene danneggiato durante l’uso, deve essere immediatamente
scollegato dall’alimentazione principale.
• Non toccare il cavo prima che sia stato scollegato dalla rete di alimentazione.
Durante la falciatura
• Accendere il motore solo quando i piedi si trovano a una distanza di sicurezza dagli
utensili da taglio.
• Non inclinare il rasaerba quando si accende il motore, tranne se l’apparecchio deve
essere inclinato per l’avviamento. In questo caso non inclinarlo più del necessario e
sollevare solo la parte lontana dall’operatore. Assicurarsi sempre che entrambe le mani
siano nella posizione operativa prima di rimettere l’apparecchio a terra.
• Evitare di utilizzare l’apparecchio su erba bagnata, ove possibile.
• ispettare la distanza di sicurezza data dai longheroni di guida.
• Siate sempre sicuri dell’equilibrio sui pendii.
• Camminare, non correre mai.
• Per i rasaerba a ruote, falciare lungo la supercie dei pendii, mai su e giù.
• Prestare estrema attenzione quando si cambia direzione sui pendii.
• Non falciare pendii eccessivamente ripidi.
• Usare estrema cautela quando si fa retromarcia o si tira l’apparecchio verso di sé.
• Arrestare le lame se l’apparecchio deve essere inclinato per il trasporto quando si
attraversano superci diverse dall’erba e quando si trasporta l’apparecchio da e verso
l’area da tagliare.
• on utilizzare mai l’apparecchio con protezioni o schermi difettosi o senza dispositivi di
sicurezza, ad esempio deettori e/o cesti di raccolta.
• Accendere il motore secondo le istruzioni e con i piedi ben distanti dalle lame.
• Non mettere mani o piedi vicino o sotto le parti rotanti. Per i rasaerba a ruote, mantenersi
sempre lontani dall’apertura di scarico.

6
ITALIANO IT
• Non raccogliere o trasportare mai un apparecchio mentre il motore è in funzione.
• Staccare la spina dalla presa:
- prima di rimuovere intasamenti o sbloccare lo scivolo;
- prima di controllare, pulire o lavorare sulla macchina;
- dopo aver colpito un oggetto estraneo; ispezionare la macchina per eventuali danni
ed e󰀨ettuare le riparazioni prima di riavviare e utilizzare la macchina;
- se la macchina inizia a vibrare in modo anomalo (vericare immediatamente).
• Falciare sempre i pendii perpendicolarmente alla pendenza; mai falciare su e giù.
• ATTENZIONE: Non toccare le lame in funzione.
• Non aprire mai lo sportello di protezione mentre il motore è ancora in funzione.

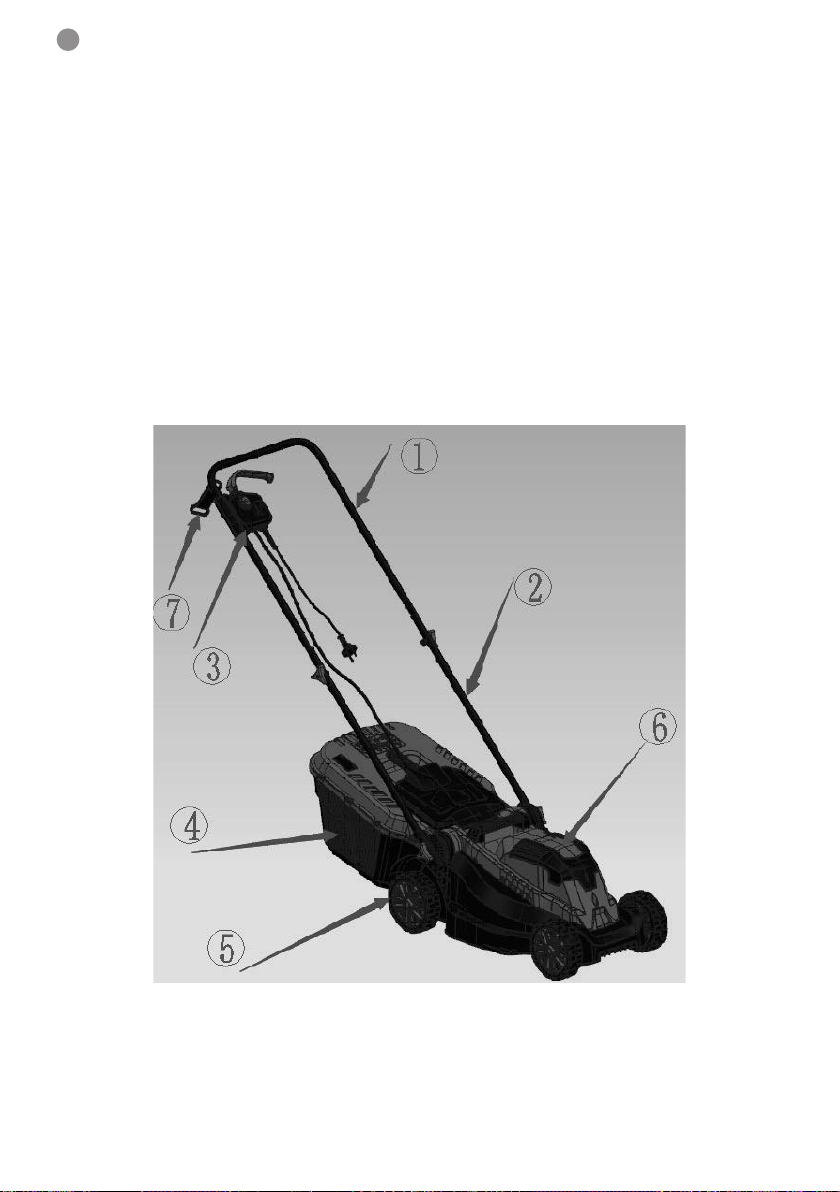

2. Componenti
1. Maniglia superiore 5. Ruote
2. Maniglia inferiore 6. Coperchio motore
3. Gruppo interruttore 7. Fermacavo
4. Sacco raccoglierba

7
ITALIANO IT
3. Assemblaggio
Preparazione
1. Posizionare il gancio del cavo sull’impugnatura superiore (Fig. 1a).
2. Collegare le maniglie superiore e inferiore con le viti e i pomelli in dotazione (Fig. 1b).
3. Inserire le viti nel corpo del rasaerba e serrare le viti (Fig. 1c).
4. Montare ciascuna ruota sugli assi, ssarla in posizione con i perni “R” e premere i
copriruota in posizione (Fig. 1d/1e).
5. Inserire le viti nel cesto superiore e maniglia telaio (Fig. 1h).
6. Fissare i passacavi (Fig. 1f).
7. Assemblare le due metà del sacco raccoglierba e ssarle insieme (Fig. 1g).
8. Sollevare lo sportellino e posizionare il cesto raccoglierba sopra le alette (Fig. 1h).
Regolazione altezza di taglio
Per ottenere l’altezza di taglio desiderata, gli assali anteriore e posteriore vengono
riposizionati sul lato inferiore dell’alloggiamento del rasaerba.
AVVERTENZA! Scollegare il rasaerba dall’alimentazione e assicurarsi che la lama
abbia smesso di muoversi per inerzia prima di regolare l’altezza.

8
ITALIANO IT
REGOLAZIONE POSIZIONE ALTEZZA DI TAGLIO RUOTA
ANTERIORE (FIG. 2A)
1. Capovolgere il rasaerba.
2. Tirare l’asse delle ruote verso la parte anteriore del
rasaerba.
3. Posizionare l’asse della ruota nella posizione di
regolazione dell’altezza di taglio desiderata.
NOTA: Assicurarsi che sia la ruota anteriore destra che
quella sinistra si trovino nella stessa posizione di regolazione
dell’altezza di taglio.
REGOLAZIONE POSIZIONE ALTEZZA DI TAGLIO RUOTA
POSTERIORE (FIG. 2B)
1. Girare il rasaerba su un lato.
2. Tirare l’asse della ruota posteriore verso lo sportello di
raccolta del rasaerba.
3. Posizionare l’asse della ruota nella posizione di
regolazione dell’altezza di taglio desiderata.
NOTA: Accertarsi che sia la ruota posteriore destra che
quella sinistra si trovino nella stessa posizione di regolazione
dell’altezza di taglio.
POSIZIONI ALTEZZA DI TAGLIO (FIG. 2C)
1. 20 mm (posizione minima).
2. 35 mm.
3. 50 mm (posizione massima).
4. Funzionamento
AVVERTENZA! Prima di collegare alla rete elettrica, vericare sempre che l’interruttore sia
in posizione OFF.
Collegare la spina all’alimentatore protetto da RCD.

9
ITALIANO IT
Avviamento (Fig. 3)
ATTENZIONE! Non avviare il rasaerba se
si trova sull’erba alta.
1. Premere il pulsante di sicurezza (A)
del gruppo interruttore e quindi tirare
la leva dell’interruttore (B) contro la
barra.
2. Tenere premuta la leva dell’interruttore
mentre si rilascia il pulsante di
sicurezza.
3. Per arrestare il rasaerba, rilasciare
la leva dell’interruttore e il dispositivo
tornerà automaticamente in posizione
di spegnimento.
3
Falciatura (Fig. 4a/4b)
Si consiglia di utilizzare il rasaerba come indicato in questa sezione per ottenere risultati
ottimali e ridurre il rischio di tagliare il cavo di alimentazione.
• Posizionare la maggior parte del cavo di alimentazione vicino al punto di partenza.
• Accendere il rasaerba come descritto sopra.
• Procedere come mostrato in Fig. 4.
• Spostarsi dalla posizione 1 alla posizione 2.
• Girare a destra e procedere verso la posizione 3.
• Girare a sinistra e spostarsi verso la posizione 4.
• Ripetere le procedure di cui sopra come richiesto.
AVVERTENZA! Non lavorare verso il cavo.
4

10
ITALIANO IT
Manutenzione lama (Fig. 5)
• Rimuovere regolarmente erba e sporco dalla lama.
• All’inizio della stagione esaminare attentamente le condizioni della lama.
• Se la lama è molto smussata, a󰀩larla o sostituirla.
• Se la lama è danneggiata o usurata, montare una nuova lama.
AVVERTENZA! Osservare le seguenti precauzioni:
• scollegare il rasaerba dalla rete elettrica e attendere che la lama abbia smesso di
ruotare prima di procedere;
• fare attenzione a non tagliarsi; utilizzare guanti resistenti o un panno per a󰀨errare la
lama;
• utilizzare solo la lama di ricambio specicata;
• non rimuovere la girante per nessun motivo.
SOSTITUZIONE LAMA
• Capovolgere il rasaerba su un
lato.
• Posizionare la boccola
nell’albero del motore.
• Posizionare la lama, il cuscinetto
piatto e la rondella elastica
allineati.
• Posizionare la vite della lama
nei fori.
• Serrare la vite della lama con la
chiave a tubo.
5
5. Manutenzione e stoccaggio
Pulizia
NOTA: Scollegare l’elettricità scollegando il cavo dalla presa prima di procedere. ATTENZIONE: Tenere le mani lontane dalla lama in movimento.
• Pulire accuratamente il rasaerba dopo ogni falciatura con un panno o una spazzola.
• Non spruzzare con acqua.
Rimessaggio invernale
• Pulire accuratamente il rasaerba prima di riporlo.
• Far controllare accuratamente il rasaerba una volta all’anno da un centro assistenza
autorizzato.
• Non conservare il rasaerba in un luogo bagnato o umido.

11
ITALIANO IT
• Tenere serrati tutti i dadi, i bulloni e le viti per assicurarsi che l’apparecchio funzioni in
condizioni di sicurezza.
• Controllare frequentemente che il sacco raccoglierba non sia usurato o deteriorato.
• Sostituire le parti usurate o danneggiate per motivi di sicurezza.

12
ITALIANO IT
Dichiarazione di Conformità UE
Il sottoscritto Bruno Scavino
rappresentante legale della società
BRUMAR S.r.l. a Socio Unico
Loc. Valgera 110/B
14100 ASTI - ITALIA
in qualità di importatore dichiara,
sotto la propria responsabilità,
che il prodotto Rasaerba elettrico
Modello BXT 3210 E [FGA7230A(C)]
Codice 059555
è conforme
alle direttive e normative
della Comunità Europea
• Direttiva 2006/42/CE (17 Maggio 2006)
relativa alla normativa Macchine
• Direttiva 2014/30/UE (26 Febbraio 2014)
relativa alla Compatibilità Elettromagnetica
• Direttiva 2000/14/CE (D.Lgs. 262/2002) e
seguente Direttiva 2005/88/EC (Allegato
V) relative ai limiti di rumore e requisiti di
etichettatura per macchine concepite per
l’utilizzo in ambienti all’aperto
Normative armonizzate • EN IEC 55014-1:2021
• EN IEC 55014-2:2021
• EN IEC 61000-3-2:2019+A1:2021
• EN 61000-3-3:2013+A1:2019
• EN ISO 3744:1995
• ISO 11094:1991
Responsabile per la documentazione Nome: Bruno Scavino
Titolo: Amministratore Unico
Indirizzo: BRUMAR S.r.l. a Socio Unico
Loc. Valgera 110/B - 14100 ASTI - ITALIA
Tel. [phone] - Fax [phone]
Luogo: Asti
Data: 19/12/2022
Firma: Responsabile Legale
Amministratore Unico
Scavino Bruno

ENGLISH EN
ELECTRIC LAWN MOWER
BXT 3210 E [FGA7230A(C)]
USER MANUAL
CAUTION: read all the instructions in this manual before using
the product. Keep the manual for future reference. Original
instructions. MADE IN P.R.C.

14
ENGLISH EN
Due to continuous technical updates, the details of the machine may not correspond
with this manual.
All rights reserved. Any organization or anyone does not have the right to use, copy
or reprint any part of the manual without the permission and authorization of our company.

15
ENGLISH EN
1. Safety instructions
Do not operate machine before having read the operating instructions, understood all the
notes and assembly the machine as described here. Keep the instructions in a safe place
for future use.
Symbols
General hazard safety alert.
Read instruction manual.
Beware of thrown or ying objects to bystanders.
Keep bystanders away from the machine.
Beware of sharp blades.
Remove plug from mains before maintenance or if the cord is damaged.
Switch o󰀨 and remove plug from mains before adjusting, cleaning or if the
cable is entangled and before leaving the lawn mower unattended for any
period.
Keep supply exible cord away from cutting means.
Wait until all machine components have completely stopped before touching
them. The blades continue to rotate after the machine is switched o󰀨, a
rotating blade can cause injury.
Do not dispose of electrical appliances as unsorted municipal waste, use
separate collection facilities. Contact you local government for information
regarding the collection systems available. If electrical appliances are
disposed of in landlls or dumps, hazardous substances can leak into
the groundwater and get into the food chain, damaging your health and
well-being. When replacing old appliances with new ones, the retailer is
legally obligated to take back your old appliance for disposals at least free
of charge.

16
ENGLISH EN
General information
• This lawn mower is designed for domestic grass and lawn surfaces. Because of the
physical risk to the user or to others, the lawn mower must not be used for other
purposes.
• Read the instructions carefully. Be familiar with the controls and the proper use of the
appliance.
• Only mow the lawn during daylight or with the aid of appropriate articial light.
• Never allow children or people unfamiliar with these instructions to use the appliance.
Local regulations may restrict the age of the operator.
• Never mow while people, especially children, or pets are nearby.
• The operator or user is responsible for accidents or hazards occurring to other people
or their property.
• Do not use the lawn mower if the cords are damaged or worn.
• Do not connect a damaged cord to the supply or touch a damaged cord before it is
disconnected from the supply. A damaged cord can lead to contact with live parts.
• Do not touch the blades before the machine is disconnected from the supply and the
blades have come to a complete stop.
• Keep the extension cords away from the blades. The blades can cause damage to the
cords and lead to contact with live parts.
• Carefully read the instructions for the safe operation of the machine.
• This appliance is not intended for use by persons (including children) with reduced
physical, sensory or mental capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning use of the appliance by a
person responsible for their safety.
• Children should be supervised to ensure that they do not play with the appliance.
Before mowing
• Always wear suitable clothing, never loose clothing, which could be caught by the
cutting tool. Wear suitable footwear! Also protect your legs (e.g. with long trousers) and
your hands (with gloves).
• Check the site on which the machine is to be used, and remove all items which could
be caught and ejected.
• Check the line and connection cable tted to the outside of the lawn mower for damage
and ageing (brittleness). Only use if in perfect condition.
• If the supply cord is damaged, it must be replaced by an authorized service center in
order to avoid a hazard.
• Thoroughly inspect the area where the lawn mower is to be used and remove all stones,
sticks, wires, bones and other foreign objects.
• Before using, always visually inspect to see that the blades, blade bolts and cutter
assembly are not worn or damaged.
• Replace worn or damaged blades and bolts in sets to preserve balance.
• Check the grass catchment device regularly for wear-and-tear and deformation.
• Check the supply cord before using the equipment,
• if the rubber encloser of the supply cord has broken o󰀨 or the metal conductor of it
exposes to the air, replace the supply cord immediately to avoid the risk of electrical
shock.

17
ENGLISH EN
Cables
• Work with safety cables. For the connection only use an H05VV-F or heavier power
cable, with a minimum cross section of 2x0.75mm2and maximum length 25m.
• Plugs and couplings must be protected from splashes.
• Use a leakage-protective system (RCD) with a leakage current of no more than 30 mA.
• Attach connection cable to traction relief. Make sure that in does not rub against edges.
pointed or sharp objects. Do not squeeze cable through door or window gaps.
• Switching devices must not be removed or bridged (e.g. tying of switching lever to guide
spar).
• Remove the plug from the socket:
- whenever you leave the machine;
- before clearing a blockage;
- before checking, cleaning or working on the machine;
- after striking a foreign object; inspect the appliance for damage and make repairs
as necessary;
- if the appliance starts to vibrate abnormally (check immediately).
• If the connection cable is damaged during use, it must be immediately disconnected
from the main power supply.
• Do not touch the cable before it has been disconnected from the mains power supply.
When mowing
• Only switch on motor when your feet are at a safe distance from the cutting tools.
• Do not tilt lawn mower when switching on the motor, except if the appliance has to be
tilted for starting. In this case, do not tilt it more than absolutely necessary and lift only
the part which is away from the operator. Always ensure that both hands are in the
operating position before returning the appliance to the ground.
• Avoid operating the appliance in wet grass, where feasible.
• Adhere to the safety distance given by the guidance spars.
• Always be sure of your footing on slopes.
• Walk, never run.
• For wheeled rotary mowers, mow across the face of slopes, never up and down.
• Exercise extreme caution when changing direction on slopes.
• Do not mow excessively steep slopes.
• Use extreme caution when reversing or pulling the appliance towards you.
• Stop the blades if the appliance has to be tilted for transportation when crossing
surfaces other than grass, and when transporting the appliance to and from the area to
be mowed.
• Never operate the appliance with defective guards or shields, or without safety devices,
for example deectors and/or grass catchers, in place.
• Switch on the motor according to instructions and with feet well away from the blades.
• Do not put hands or feet near or under rotating parts. For rotary mowers, keep clear of
the discharge opening at all times.
• Never pick up or carry an appliance while the motor is running.
• Pull the plug from the socket:
- before clearing blockages or unclogging chute;
- before checking, cleaning or working on the machine;

18
ENGLISH EN
- after striking a foreign object; inspect the machine for damage and make repairs
before restarting and operating the machine;
- if the machine starts to vibrate abnormally (check immediately).
• Always mow slopes at right angles to the incline; never mow up and down.
• CAUTION: Do not touch running cutters.
• Never open the guard ap while the motor is still running.
2. Parts list
1. Upper handle 5. Wheels
2. Lower handle 6. Motor cover
3. Switch box 7. Cable holder
4. Grass collection box

19
ENGLISH EN
3. Assembly
Preparation
1. Put the cable hook on upper handle (Fig. 1a).
2. Connect upper and lower handles with supplied screws and knobs (Fig. 1b).
3. Insert the screws into the mower body and tighten the screws (Fig. 1c).
4. Fit each wheels over the axles, secure in place with the “R” pins and press the wheel
covers into place (Fig. 1d/1e).
5. Insert the screws into the upper grass collection and frame handle (Fig. 1h).
6. Fix the cable holders (Fig. 1f).
7. Assemble the two halves of the grass collection box and x them together (Fig. 1g).
8. Lift the ap and place the grass box over the lugs (Fig. 1h).
Cutting height adjustment
To obtain the desired cutting height, the front and rear axles are repositioned on the underside
of the mower housing.
WARNING! Disconect the mower from the power suply and ensure the blade has
stopped coasting before adjusting the height.

20
ENGLISH EN
ADJUSTING THE FRONT WHEEL CUTTING HEIGHT
POSITION (FIG. 2A)
1. Turn the mower upside down.
2. Pull the wheel axle towards the front of the mower.
3. Locate the wheel axle into the desired cutting height
adjustment position.
NOTE: Make sure that both front right and left wheels are
located in the same cutting height adjustment position.
ADJUSTING THE REAR WHEEL CUTTING HEIGHT
POSITION (FIG. 2B)
1. Turn the mower on its side.
2. Pull the rear wheel axle towards the mower’s catcher
ap.
3. Locate the wheel axle into the desire cutting height
adjustment position.
NOTE: Make sure that both rear right and left wheel are
located in the same cutting height adjustment positon.
CUTTING HEIGHT POSITIONS (FIG. 2C)
1. 20mm (lowest position).
2. 35mm.
3. 50mm (highest position).
4. Operating
WARNING! Before connecting to the mains supply, always check the switch is in o󰀨 position.
Connect the plug into the RCD protected power supply.
