Baumer Hübner ME 11 User manual

ME 11
Motor-Erdungsgerät
Motor Earthing Unit
MB081T1 - 11055690 Baumer_ME11-T1_II_DE-EN (16A1)
Montage- und Betriebsanleitung
Installation and operating instructions

Baumer_ME11-T1_II_DE-EN (16A1) MB081T1 - 11055690
Inhaltsverzeichnis
Inhaltsverzeichnis
1Allgemeine Hinweise ...................................................................................................................................................1
2Sicherheitshinweise .....................................................................................................................................................3
3Vorbereitung ......................................................................................................................................................................5
3.1 Lieferumfang ........................................................................................................................................................5
3.2 Zur Montage erforderlich (nicht im Lieferumfang enthalten) .......................................................6
3.3 Erforderliches Werkzeug (nicht im Lieferumfang enthalten) .......................................................6
4Montage ................................................................................................................................................................................7
4.1 Schritt 1 ...................................................................................................................................................................7
4.2 Schritt 2 ...................................................................................................................................................................7
4.3 Schritt 3 ...................................................................................................................................................................8
4.4 Schritt 4 - Drehmomentstütze .....................................................................................................................9
4.5 Schritt 5 ................................................................................................................................................................ 10
5Abmessung ......................................................................................................................................................................11
6Betrieb und Wartung ................................................................................................................................................ 12
6.1 Austausch der Kohlebürsten ..................................................................................................................... 12
7Demontage ...................................................................................................................................................................... 13
7.1 Schritt 1 ................................................................................................................................................................ 13
7.2 Schritt 2 ................................................................................................................................................................ 14
7.3 Schritt 3 ................................................................................................................................................................ 14
8Technische Daten ....................................................................................................................................................... 15
9Zubehör .............................................................................................................................................................................. 16

MB081T1 - 11055690 Baumer_ME11-T1_II_DE-EN (16A1)
Table of contents
Table of contents
1General notes ...................................................................................................................................................................2
2Security indications .....................................................................................................................................................4
3Preparation .........................................................................................................................................................................5
3.1 Scope of delivery ............................................................................................................................................... 5
3.2 Required for mounting (not included in scope of delivery) .......................................................... 6
3.3 Required tools (not included in scope of delivery) ...........................................................................6
4Mounting ..............................................................................................................................................................................7
4.1 Step 1 .......................................................................................................................................................................7
4.2 Step 2 .......................................................................................................................................................................7
4.3 Step 3 ....................................................................................................................................................................... 8
4.4 Step 4 - Torque arm ..........................................................................................................................................9
4.5 Step 5 .................................................................................................................................................................... 10
5Dimension .........................................................................................................................................................................11
6Operation and maintenance ................................................................................................................................. 12
6.1 Replace of the carbon brushes ............................................................................................................... 12
7Dismounting ................................................................................................................................................................... 13
7.1 Step 1 .................................................................................................................................................................... 13
7.2 Step 2 .................................................................................................................................................................... 14
7.3 Step 3 .................................................................................................................................................................... 14
8Technical data ............................................................................................................................................................... 15
9Accessories .................................................................................................................................................................... 16

1 Baumer_ME11-T1_II_DE-EN (16A1) MB081T1 - 11055690
1Allgemeine Hinweise
Achtung!
Beschädigung des auf dem Gerät bendlichen Siegels führt zu Gewährleistungsverlust.
1Allgemeine Hinweise
1.1 Zeichenerklärung:
Gefahr
Warnung bei möglichen Gefahren
Hinweis zur Beachtung
Hinweis zur Gewährleistung eines einwandfreien Betriebes des Produkts
i
Information
Empfehlung für die Produkthandhabung
1.2 Das Motor-Erdungsgerät ME 11 ist ein Gerät zur Ableitung von parasitären Wellenströ-
men, das mit Sorgfalt nur von technisch qualiziertem Per sonal gehandhabt werden darf.
1.3 Die zu erwartende Lebensdauer des Gerätes hängt von den Kugellagern ab, die mit einer
Dauerschmierung ausgestattet sind.
1.4 Das Motor-Erdungsgerät ist wartungsfrei. Lebensdauer der Kohlebürsten unter normalen Be-
dingungen ≥109Umdrehungen. Ein Wechsel der Kohlebürsten ist nur vorsorglich erforderlich.
1.5 Der Lagertemperaturbereich des Gerätes liegt zwischen -15 °C bis +70 °C.
1.6 Der Betriebstemperaturbereich des Gerätes liegt zwischen -30 °C bis +120 °C,
am Gehäuse gemessen.
1.7 Wir gewähren 2 Jahre Gewährleistung im Rahmen der Bedingungen des Zentralverbandes der
Elektroindustrie (ZVEI).
1.8 Das Motor-Erdungsgerät darf nur wie in dieser Anleitung beschrieben geöffnet werden. Re-
paraturen oder Wartungsarbeiten, die ein vollständiges Öffnen des Motor-Erdungsgerätes
erfordern, sind vom Hersteller durchzuführen.
1.9 Bei Rückfragen bzw. Nachlieferungen sind die auf dem Typenschild des Gerätes angege-
benen Daten, insbesondere Typ und Seriennummer, unbedingt anzugeben.
1.10 Alle Bestandteile des Motor-Erdungsgerätes sind nach länderspezischen Vorschriften zu
entsorgen.
i

MB081T1 - 11055690 Baumer_ME11-T1_II_DE-EN (16A1) 2
General notes 1
1General notes
1.1 Symbol guide:
Danger
Warnings of possible danger
General information for attention
Informations to ensure correct product operation
i
Information
Recommendation for product handling
1.2 The motor earthing unit ME 11 is a device for leakage of parasetical shaft currents which
must be handled with care by skilled personnel only.
1.3 The expected operating life of the device depends on the ball bearings, which are equipped with
a permanent lubrication.
1.4 The motor earthing unit is maintenance-free. Life time of the carbon brushes under normal condi-
tions ≥109revolutions. Replacement of the carbon brushes is only a recommended precaution.
1.5 The storage temperature range of the device is between -15 °C and +70 °C.
1.6 The operating temperature range of the device is between -30 °C and +120 °C,
measured at the housing.
1.7 We grant a 2-year warranty in accordance with the regulations of the ZVEI (Central Association
of the German Electrical Industry).
1.8 The motor earthing unit may be only opened as described in this instruction. Repair or mainte-
nance work that requires opening the motor earthing unit completely must be carried out by the
manufacturer.
1.9 In the event of queries or subsequent deliveries, the data on the device type label must be
quoted, especially the type designation and the serial number.
1.10 Motor earthing unit components are to be disposed of according to the regulations prevailing in
the respective country.
Warning!
Damaging the seal on the device invalidates warranty.
i

3 Baumer_ME11-T1_II_DE-EN (16A1) MB081T1 - 11055690
2Sicherheitshinweise
2Sicherheitshinweise
2.1 Verletzungsgefahr durch rotierende Wellen
Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden.
• Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen.
2.2 Zerstörungsgefahr durch mechanische Überlastung
Eine starre Befestigung kann zu Überlastung durch Zwangskräfte führen.
• Die Beweglichkeit des Motor-Erdungsgerätes niemals einschränken. Unbedingt die Montage-
hinweise beachten.
• Die vorgegebenen Abstände und/oder Winkel unbedingt einhalten.
2.3 Zerstörungsgefahr durch mechanischen Schock
Starke Erschütterungen, z. B. Hammerschläge, können zur Zerstörung des Gerätes führen.
• Niemals Gewalt anwenden. Bei sachgemäßer Montage lässt sich alles leichtgängig zusam-
menfügen.
• Für die Demontage geeignetes Abziehwerkzeug benutzen.
2.4 Zerstörungsgefahr durch Verschmutzung
Schmutz kann im Motor-Erdungsgerät zur Beschädigung führen.
• Während aller Arbeiten am Motor-Erdungsgerät auf absolute Sauberkeit achten.
• Bei der Demontage niemals Öl oder Fett in das Innere des Gerätes gelangen lassen.
2.5 Zerstörungsgefahr durch klebende Flüssigkeiten
Klebende Flüssigkeiten können die Lager beschädigen. Die Demontage eines mit der Achse
verklebten Motor-Erdungsgerätes kann zu dessen Zerstörung führen.
2.6 Explosionsgefahr
Das Motor-Erdungsgerät nicht in Bereichen mit explosionsgefährdeten bzw. leicht entzündlichen
Materialien verwenden. Durch eventuelle Funkenbildung können diese leicht Feuer fangen und/
oder explodieren.

MB081T1 - 11055690 Baumer_ME11-T1_II_DE-EN (16A1) 4
Security indications 2
2Security indications
2.1 Risk of injury due to rotating shafts
Hair and clothes may become tangled in rotating shafts.
• Before all work switch off all operating voltages and ensure machinery is stationary.
2.2 Risk of destruction due to mechanical overload
Rigid mounting may give rise to constraining forces.
• Never restrict the freedom of movement of the motor earthing unit. The installation instructions
must be followed.
• It is essential that the specied clearances and/or angles are observed.
2.3 Risk of destruction due to mechanical shock
Violent shocks, e. g. due to hammer impacts, can lead to the destruction of the unit.
• Never use force. Assembly is simple when correct procedure is followed.
• Use suitable puller for disassembly.
2.4 Risk of destruction due to contamination
Dirt penetrating inside the motor earthing unit can damage the unit.
• Absolute cleanliness must be maintained when carrying out any work at the motor earthing
unit.
• When dismantling, never allow lubricants to penetrate unit.
2.5 Risk of destruction due to adhesive uids
Adhesive uids can damage the bearings. Dismounting a motor earthing unit, secured to a shaft
by adhesive may lead to the destruction of the unit.
2.6 Explosion risk
Do not use the motor earthing unit in areas with explosive and/or highly inammable materials.
They may explode and/or catch re by possible spark formation.

5 Baumer_ME11-T1_II_DE-EN (16A1) MB081T1 - 11055690
1Gehäuse
2Durchgehende Hohlwelle
3Klemmring
4Klemmringschraube:
Torx M4x12 mm bei Hohlwelle ø16 + 19 mm
ISO 4762, M4x16 mm bei Hohlwelle ø30 mm
5Drehmomentblech
6Selbstsichernde Mutter M6,
ISO 10511 (A2), SW 10 mm
7Scheibe B6, ISO 7090 (A2)
8Sechskantschraube M6x18 mm,
ISO 4017 (A2), SW 10 mm
9Erdungsbolzen
10 Abdeckhaube
11 Torx-Schraube M4x8 mm
12 Kohlebürstenhalterung
13 Kohlebürste auch als Zubehör erhältlich,
Bestellnummer: 11058991
1Housing
2Through hollow shaft
3Clamping ring
4Clamping ring screw:
Torx M4x12 mm at hollow shaft ø16 + 19 mm
ISO 4762, M4x16 mm at hollow shaft ø30 mm
5Support plate
6Self-locking nut M6,
ISO 10511 (A2), 10 mm a/f
7Washer B6, ISO 7090 (A2)
8Hexagon screw M6x18 mm,
ISO 4017 (A2), 10 mm a/f
9Earth bolt
10 Cover
11 Screw with torx drive M4x8 mm
12 Holder for carbon brush
13 Carbon brush also available as accessory:
order number: 11058991
3Vorbereitung
3.1 Lieferumfang
3Preparation
3.1 Scope of delivery
3Vorbereitung / Preparation
1 9
1011
6
5
23 4
78
12
13

MB081T1 - 11055690 Baumer_ME11-T1_II_DE-EN (16A1) 6
Vorbereitung / Preparation 3
3.2 Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
3.2 Required for mounting
(not included in scope of delivery)
3.3 Erforderliches Werkzeug
(nicht im Lieferumfang enthalten)
3.3 Required tools
(not included in scope of delivery)
15
14
15b 15c
15a
3x 3x
L
14 Drehmomentstütze, als Zubehör erhältlich,
Bestellnummer (Länge L, Version):
11043628 (67-70 mm, Standard)
11004078 (125 (±5) mm, Standard,
kürzbar auf ≥71 mm)
11002915 (440 (+20/-15) mm, Standard,
kürzbar auf ≥131 mm)
11054917 (67-70 mm, isoliert)
11072795 (125 (±5) mm, isoliert,
kürzbar auf ≥71 mm)
11082677 (440 (+20/-15) mm, isoliert,
kürzbar auf ≥131 mm)
11054918 (67-70 mm, rostfreier Stahl)
11072787 (125 (±5) mm, rostfreier Stahl,
kürzbar auf ≥71 mm)
11072737 (440 (+20/-15) mm
, rostfreier Stahl,
kürzbar auf ≥131 mm)
15 Montageset als Zubehör erhältlich,
Bestellnummer 11071904, bestehend aus:
15a
Gewindestange M6 (1.4104), Länge variabel
(≤210 mm)
15b
Scheibe B6,4, ISO 7090 (A2)
15c
Selbstsichernde Mutter M6,
ISO 10511 (A2), SW 10 mm
14 Torque arm, available as accessory,
order number (length L, version):
11043628 (67-70 mm, standard)
11004078 (125 (±5) mm, standard,
can be shortened to ≥71 mm)
11002915 (440 (+20/-15) mm, standard,
can be shortened to ≥131 mm)
11054917 (67-70 mm, insulated)
11072795 (125 (±5) mm, insulated,
can be shortened to ≥71 mm)
11082677 (440 (+20/-15) mm, insulated,
can be shortened to ≥131 mm)
11054918 (67-70 mm, stainless steel)
11072787 (125 (±5) mm, stainless steel,
can be shortened to ≥71 mm)
11072737 (440 (+20/-15) mm
, stainless steel,
can be shortened to ≥131 mm)
15 Mounting set available as accessory,
order number 11071904, including:
15a
Thread rod M6 (1.4104), length variabel
(≤210 mm)
15b
Washer B6.4, ISO 7090 (A2)
15c
Self-locking nut M6,
ISO 10511 (A2), 10 mm a/f
16 Werkzeugset als Zubehör erhältlich,
Bestellnummer: 11068265 16 Tool kit available as accessory, order number: 11068265
3 mm (ø30 mm)
10 mm (2x)
TX 10 (ø16, 19 + 20 mm), TX 20
3 mm (ø30 mm)
10 mm (2x)
TX 10 (ø16, 19 + 20 mm), TX 20

4Montage / Mounting
7 Baumer_ME11-T1_II_DE-EN (16A1) MB081T1 - 11055690
4Montage

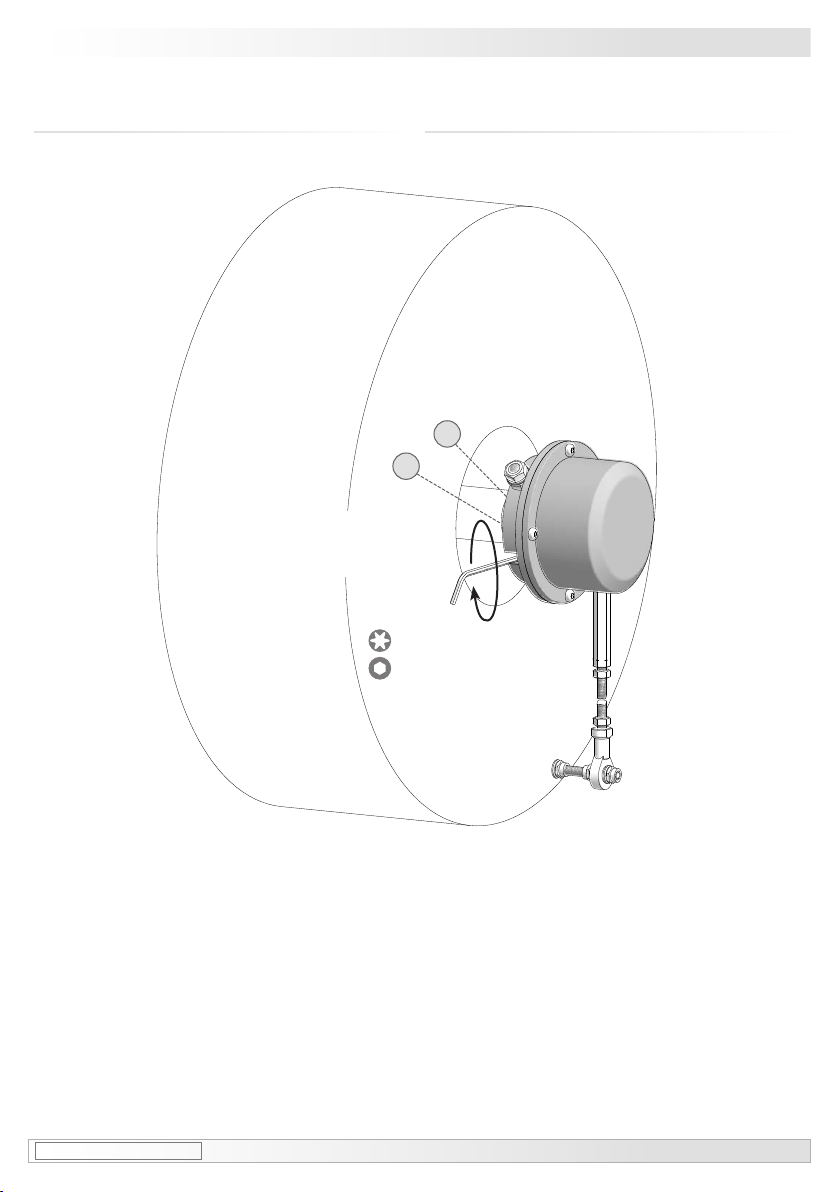

4.1 Schritt 1
4Mounting
4.1 Step 1
4.2 Schritt 2 4.2 Step 2
* Siehe Seite 5 oder 6
See page 5 or 6
7 856 * ***
14 *
3 4
* *
10 mm
10 mm
TX 10 (ø16, 19 + 20 mm)
3 mm (ø30 mm)

MB081T1 - 11055690 Baumer_ME11-T1_II_DE-EN (16A1) 8
Montage / Mounting 4
4.3 Schritt 3 4.3 Step 3
Die Antriebswelle sollte einen mög-
lichst kleinen Rundlauffehler aufwei-
sen. Rundlauffehler verursachen Vib-
rationen, die die Lebensdauer des
Motor-Erdungsgerätes verkürzen
können.
The drive shaft should have as less
runout as possible. Any radial devia-
tion can cause vibrations, which can
shorten the lifetime of the motor
earthing unit.
Motorwelle einfetten! Lubricate motor shaft!
15b
15b
15c
15c 15a
15c
15b
*
*
*
* *
*
*
* Siehe Seite 6
See page 6
14 *
10 mm

4Montage / Mounting
9 Baumer_ME11-T1_II_DE-EN (16A1) MB081T1 - 11055690
4.4 Schritt 4 - Drehmomentstütze 4.4 Step 4 - Torque arm
15°
15°
9°
9°
9°
9°
L1
L2 (≥L1)

MB081T1 - 11055690 Baumer_ME11-T1_II_DE-EN (16A1) 10
Montage / Mounting 4
4.5 Schritt 5 4.5 Step 5
Zul. Anzugsmoment
Max. tightening torque
Mt= 2-3 Nm
4
3
*
*
* Siehe Seite 5
See page 5
TX 10 (ø16, 19 + 20 mm)
3 mm (ø30 mm)

11 Baumer_ME11-T1_II_DE-EN (16A1) MB081T1 - 11055690

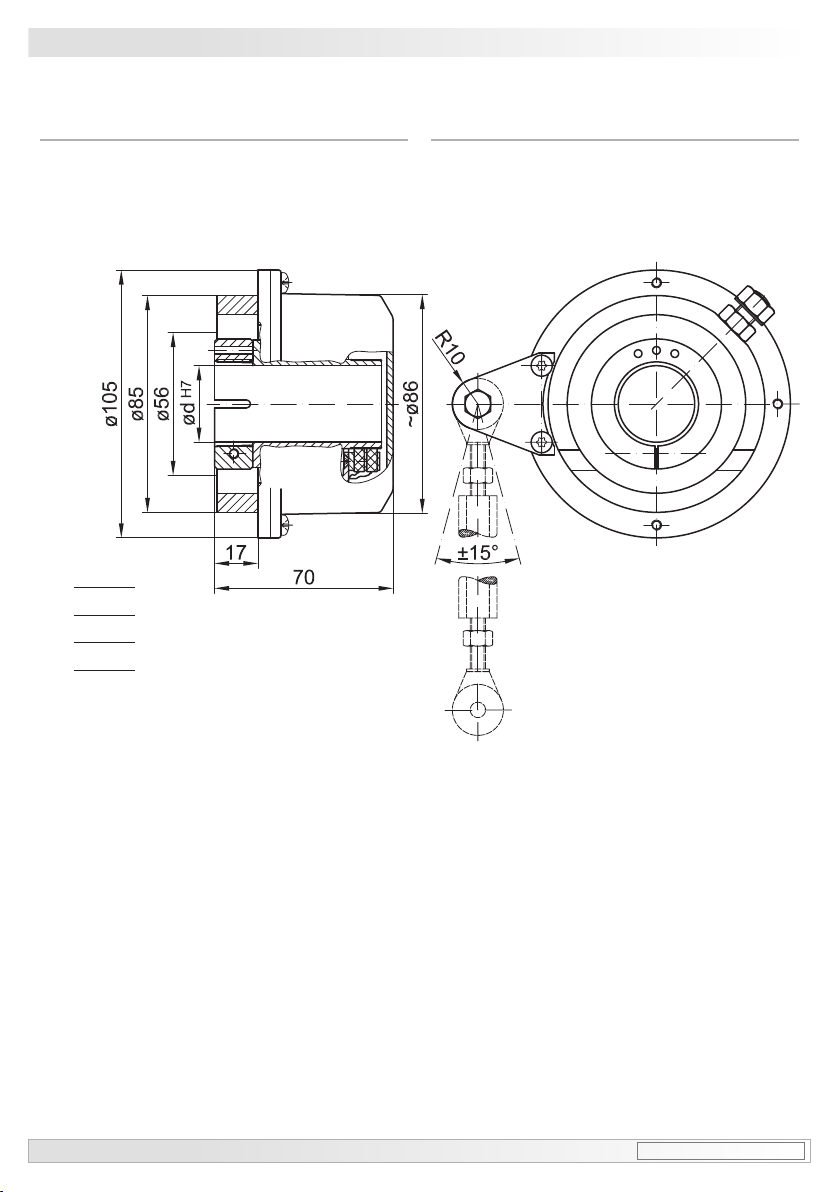

5Abmessung / Dimension
5Abmessung
(74208, 74210, 74211)
5Dimension
(74208, 74210, 74211)
ødH7
16
19
20
30
All dimensions in millimeters (unless otherwise stated)

MB081T1 - 11055690 Baumer_ME11-T1_II_DE-EN (16A1) 12
Betrieb und Wartung / Operation and maintenance 6
Kohlebürste
Carbon brush
6Betrieb und Wartung
6.1 Austausch der Kohlebürsten
Bei Erreichen der minimalen Bürstenlänge
(L) von 5,3 mm sollten die Bürsten aus-
gewechselt werden, damit weiterhin ein
einwandfreier Betrieb gewährleistet ist.
6Operation and maintenance
6.1 Replace of the carbon brushes
When the minimum brush length (L) of
5.3 mm is reached , the brushes should be
replaced to ensure perfect operation.

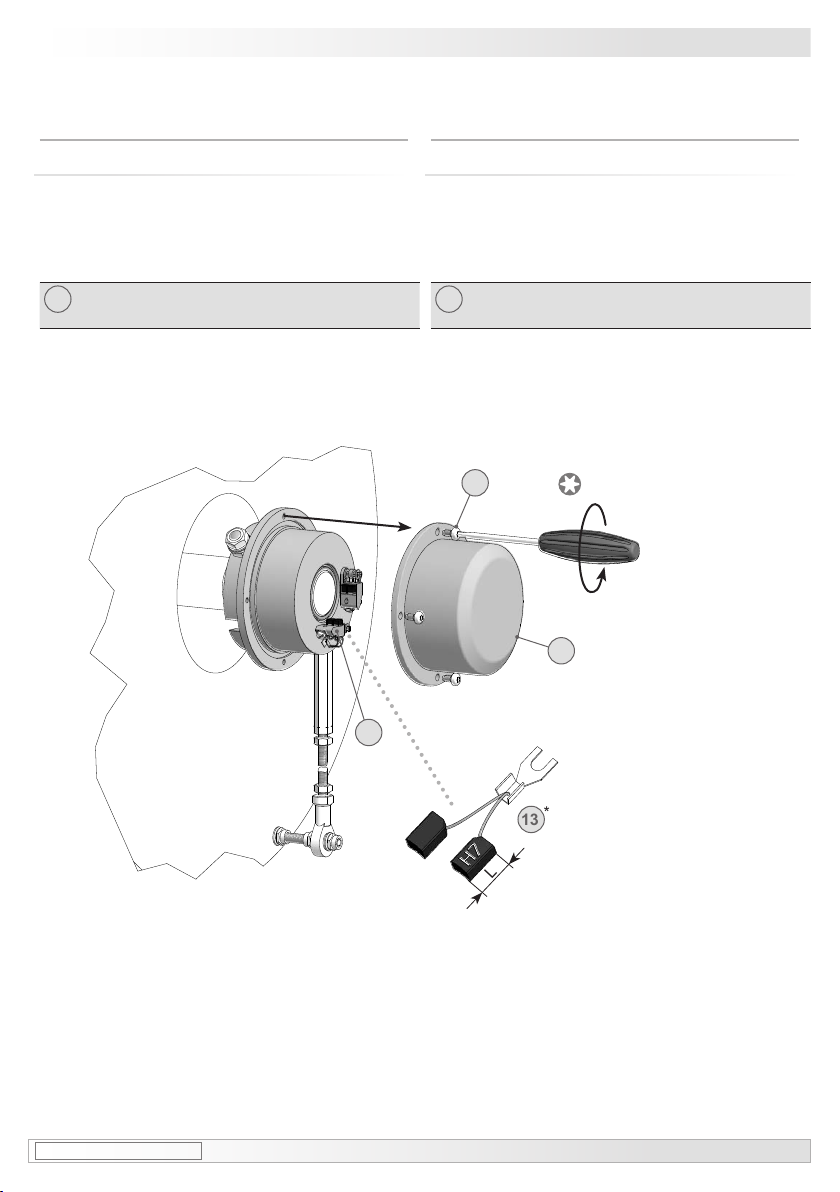

13 *Kohlebürste, als Zubehör erhältlich,
Bestellnummer 11058991 13 *Carbon brush, available as accessory, order number 11058991
L
12
13
*
*
11 *
10 *
* Siehe Seite 5
See page 5
TX 20

13 Baumer_ME11-T1_II_DE-EN (16A1) MB081T1 - 11055690
7Demontage / Dismounting
7Demontage
7.1 Schritt 1
7Dismounting
7.1 Step 1
14 *
15a 15b 15c
* * *
* Siehe Seite 6
See page 6
10 mm

MB081T1 - 11055690 Baumer_ME11-T1_II_DE-EN (16A1) 14
Demontage / Dismounting 7
7.2 Schritt 2
7.3 Schritt 3
7.2 Step 2
7.3 Step 3
* Siehe Seite 5
See page 5
4
3
*
*
TX 10 (ø16, 19 + 20 mm)
3 mm (ø30 mm)

15 Baumer_ME11-T1_II_DE-EN (16A1) MB081T1 - 11055690
8Technische Daten / Technical data
8Technische Daten
• Strombelastung:
≤1 A
≤12 A (kurzzeitig)
• Betriebsdrehzahl:
≤8500 U/min
• Betriebstemperatur:
-30...+120 °C
• Zulässige Wellenbelastung:
≤150 N axial
≤200 N radial
• Trägheitsmoment Rotor:
0,72 kgcm² (ø16)
0,38 kgcm² (ø30)
• Betriebsdrehmoment:
≤15 Ncm
• Masse ca.:
1 kg
• Schutzart DIN EN 60529:
IP55
• Wellenart:
ø16...30 mm (durchgehende Hohlwelle)
• Werkstoff:
Gehäuse: Aluminium
• Widerstandsfähigkeit:
IEC 60068-2-6:2007
Vibration 10 g, 50-2000 Hz
IEC 60068-2-27:2008
Schock 100 g, 6 ms
8Technical data
• Current load:
≤1 A
≤12 A (short-term)
• Operating speed:
≤8500 rpm
• Operating temperature:
-30...+120 °C
• Shaft loading:
≤150 N axial
≤200 N radial
• Rotor moment of inertia:
0.72 kgcm² (ø16)
0.38 kgcm² (ø30)
• Operating torque:
≤15 Ncm
• Weight approx.:
1 kg
• Protection DIN EN 60529:
IP55
• Shaft type:
ø16...30 mm (through hollow shaft)
• Material:
Housing: aluminium
• Resistance:
IEC 60068-2-6:2007
Vibration 10 g, 50-2000 Hz
IEC 60068-2-27:2008
Shock 100 g, 6 ms

MB081T1 - 11055690 Baumer_ME11-T1_II_DE-EN (16A1) 16
Zubehör / Accessories 9
9Accessories
• Torque arm
• Carbon brush,
order number: 11058991
• Mounting set,
order number: 11071904
• Tool kit,
order number: 11068265
15 *
14 *
16 *
13 *
9Zubehör
• Drehmomentstütze
• Kohlebürste,
Bestellnummer: 11058991
• Montageset,
Bestellnummer: 11071904
• Werkzeugset,
Bestellnummer: 11068265
15 *
14 *
16 *
13 *
* Siehe Abschnitt 3 * See section 3

Baumer_ME11-T1_II_DE-EN (16A1 - 24.08.2016) MB081T1 - 11055690
Version:
74208, 74210, 74211
Baumer Hübner GmbH
P.O. Box 12 69 43 · 10609 Berlin, Germany
Phone: [phone] · Fax: [phone]
[e-mail] · www.baumer.com/motion Originalsprache der Anleitung ist Deutsch. Technische Änderungen vorbehalten. Original language of this instruction is German. Technical modications reserved.
