Beeper RE599HUDGPS Instruction Manual
MANUEL D'INSTALLATION
& D'UTILISATION
USER & INSTALLER MANUAL
COMPTEUR VITESSE
AFFICHAGE TETE HAUTE
HEAD UP
SPEED DISPLAY
GPS
MANUEL D'UTILISATION
Introduction
Nous vous remercions d'utiliser une produit BEEPER pour la sécurité et le confort de votre véhicule. Les innovations BEEPER sont conçues pour vous assurer
de longues années de tranquillité, elles sont garanties durant 3 années. Notre service technique est à votre disposition pour toute information complémen-
taire.

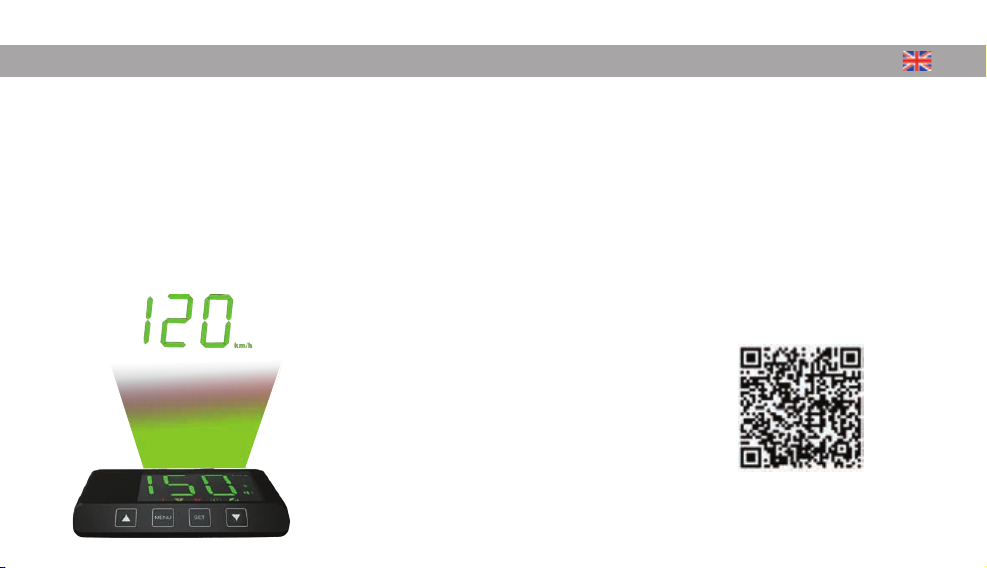

La technologie HUD Head Up Display est une technologie innovante permettant l'affichage de données sur le pare-brise de votre véhicule pour une lecture
"tête haute" vous permettant de garder les yeux sur la route tout en lisant les informations de
vitesse. La technologie HUD a été développé pour l'aviation militaire et est aujourd'hui disponible
dans votre véhicule.
Nous souhaitons que le produit BEEPER RE599HUDGPS vous apporte entière satisfaction et
améliore la sécurité de votre véhicule.
PLUS D'INFOS, PLUS DE PRODUIT
SOMMAIRE
1. Fonctions principales ..................................................................................................................................................................................................... P. 4
2. Composition du kit ........................................................................................................................................................................................................ P. 4
3. Connexion du système .................................................................................................................................................................................................. P. 5
4. Installation ................................................................................................................................................................................................................... P. 5
5. Utilisation ..................................................................................................................................................................................................................... P. 6
6. Données techniques ...................................................................................................................................................................................................... P. 9
7. Précautions d'utilisation .............................................................................................................................................................................................. P. 10
8. Certifications ............................................................................................................................................................................................................... P. 11
Continuez la découverte sur
www.beeper.fr
1. FONCTIONS PRINCIPALES

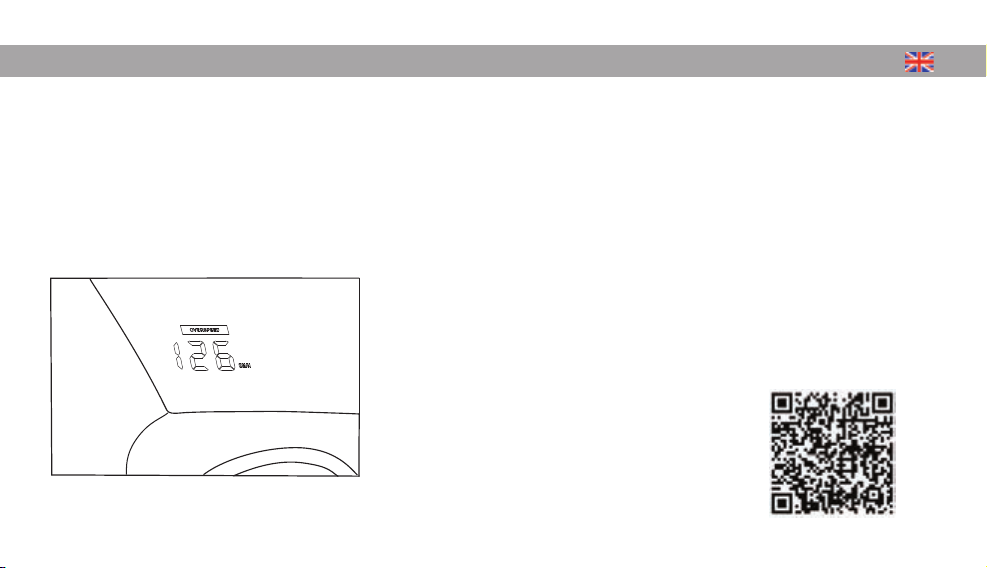

Lorsque vous conduisez, le système affiche sur votre pare-brise les informations de vitesse par un affichage digital numérique. Son utilité est de concentrer les
informations essentielles pour le conducteur au niveau de son regard, sans que celui-ci ai besoin de quitter l'environnement des yeux.
2. COMPOSITION DU KIT
Afficheur tête haute Câble d'alimentation sur allume cigare
4
Film réflecteur pour le pare brise
3. CONNEXION DU SYSTEME
4. INSTALLATION
Veuillez démarrer le véhicule pour obtenir un signal HUD et positionner l'afficheur HUD à
l'emplacement idéal sur le tableau de bord donnant la meilleure projection de l'affichage
électroluminescent sur le pare-brise (voir schéma ci-contre).
Le support autocollant de l'afficheur HUD dispose d'un pied orientable ce qui permet de la
régler à votre convenance.
Nous vous conseillons de bien tester l'emplacement, cette installation est primordiale pour
une bonne utilisation du produit.
5
200 cm
MENU SET
AFFICHEUR TETE HAUTE ALIMENTATION ALLUME CIGARE
Ajout de l'autocollant réflecteur : Si le reflet est multiple sur
des pares-brises athermiques ou si le reflet est de médiocre qualité, nous
vous prions alors d'utiliser l'autocollant réflecteur qui permettra de voir au
travers en condition normale et de visualiser parfaitement l'affichage HUD.
Cet autocollant doit se poser comme un film de vitre. Projetez du savon
liquide dilué sur l'emplacement choisi, décollez proprement l'autocollant
de sa protection et collez en chassant les bulles d'air. Il ne doit y avoir
aucune bulle d'air ou trace de doigt pour permettre une parfaite lisibilité et
assurer une bonne esthétique.
5. UTILISATION
• Vitesse maximum
• Signal GPS
Lorsque le signal GPS est faible, l'icône s'allume en rouge et les données kilométriques clignotent
6
Vitesse maximale
2eme niveau d'alerte
1er niveu d'alerte Ajustement de la vitesse
par rapport au compteur
d'origine
Signal GPS
Réglage du volume
Réglage luminosité
Km/h
Appuyez sur le bouton de l'afficheur HUD pendant 3 secondes et l'icône va s'allumer en rouge et afficher la vitesse maximale
atteinte durant l'utilisation. Appuyez sur "MENU" ou "SET" pour quitter.
MENU SET
MENU SET
Lors de la mise au contact de véhicule, si votre
afficheur HUD est connecté sur votre allume cigare, il
va s'allumer automatiquement et fonctionner
normalement
10,3 cm
1,3 cm
6,3 cm
Appuyer 2 fois sur les boutons "MENU" et l'icône va clignoter. Pour commencer les réglages, appuyez sur le bouton "SET", puis sur
ou pour régler le volume. Une fois le réglage terminé, réappuyez sur "SET", l'afficheur HUD émet un bip.
Le volume se règle de 0 à 3, de manière à ce que 0 = pas de son et 3 = son au maximum
5. UTILISATION
• Réglage de la luminosité
Appuyer une fois sur le bouton "MENU" et l'icône va clignoter. Pour commencer les réglages, appuyez sur le bouton "SET", puis sur
ou pour régler la luminosité
Une fois le réglage terminé, réappuyez sur "SET", l'afficheur HUD émet un bip.
La luminosité se règle de 0 à 7, de manière à ce que 0 = le moins lumineux et 7 = le plus lumineux
• Ajustement de la vitesse à votre compteur d'origine
7
MENU SET
MENU SET
MENU SET
Appuyez 3 fois sur le bouton "MENU" , l'icône s'allume. Pour commencer les réglages, appuyez sur le bouton "SET", puis sur
rrrrrrrou pour régler la vitesse, et enfin appuyer sur "SET" pour enregistrer le réglage.
• Réglage du volume
Appuyez 5 fois sur le bouton "MENU" de l'afficheur HUD et l'icone va s'allumer en rouge. Pour commencer les réglages, appuyez
sur le bouton "SET", puis sur ou pour régler la vitesse que vous avez choisie comme étant un excès de vitesse. Il peut être
compris entre 40 et 195km/h et doit être plus élevé que l'alerte "Attention".
Lorsque vous atteignez la vitesse que vous avez choisie, l'icône va s'allumer en rouge et biper deux fois
5. UTILISATION
• 1er niveau d'alerte
• 2ème niveau d'alerte
• Test des icônes
8
MENU SET
MENU SET
MENU SET
Pour vérifier que votre écran fonctionne correctement, appuyer sur le bouton " SET" pendant 3 secondes, tous les icônes vont
s'allumer les uns après les autres. Le mode test s'arrête automatiquement après 20 secondes. Pour quitter manuellement,
appuyer sur "MENU" ou "SET" .
Appuyer 4 fois sur le bouton "MENU" de l'afficheur HUD et l'icone va s'allumer en jaune. Pour commencer les réglages,
appuyer sur le bouton "SET", puis sur ou pour régler la vitesse que vous avez choisie comme étant à la limite
de l'excès de vitesse. Elle doit être comprise entre 40 et 100 km/h et doit être inférieur à l'alerte "Excès de vitesse".
Lorsque vous atteignez la vitesse que vous avez choisie, l'icône va s'allumer en jaune et biper une fois
6. FICHE TECHNIQUE
• Voltage: 10-18V (12V DC)
• Consommation: 0 mA in standby and <700 mA emission
• Température de fonctionnement: -20 ° to +75 °
• Volume du Buzzer:> 75dB
ASSISTANCE TECHNIQUE
Pour des renseignements techniques, veuillez contacter notre hotline technique ouverte du lundi au vendredi de 9h à 12h et de 14h à 18h.
9
0.34 € TTC pr minute
7. PRECAUTION DʼUTILISATION
•Evitez toute exposition à lʼeau ou à lʼhumidité, le système nʼétant pas imperméable.
•Nʼutilisez aucun produit détergent, dissolvant ou alcool pour le nettoyage de ce système.
•Evitez toute exposition à une température trop élevée
•Evitez dʼinsérer des objets extérieurs à lʼintérieur de ce système
•Evitez de démonter le système pour éviter tout dysfonctionnement
Informations de securité
•Renseignez-vous sur les lois en vigueur dans votre pays relatives à lʼutilisation dʼun afficheur tête haute. Assurez vous que
lʼutilisation de ce système nʼaura pas dʼincidence sur votre conduite et sécurité.
•Ne laissez pas vos enfants jouer avec ce système pour éviter tout accident.
Ixit Beeper ne peut être tenu pour responsable si le conducteur ne respecte pas les limitations de vitesse et se voit contraint de payer
une amende ou victime d'un retrait de points.
Problème dʼutilisation
Lors d'accelération ou de décélération importante, la vitesse indiquée peut être erronée.
La présence d'éléments externes (ex : arbre, tunnel..) entre les satellites et votre afficheur tête haute peut altérer les données et ainsi
afficher une vitesse moindre.
10
8. CERTIFICATIONS
Nous IXIT
228 Rue de lʼAncienne Distillerie
69400 GLEIZÉ France
Déclarons sous notre propre responsabilité que les produits
Références : RE599HUDGPS sous référence initiale de production MP-250HUD-B
Type : Afficheur de vitesse tête haute GPS sur allume cigare
Auquel cette déclaration sʼapplique, est conforme aux normes applicables & documents normatifs suivants :
Emark ECE R10 sous le N° d'homologation 10R-02 07210
EC-R&TTE directive 2006/771/EC
ROHS Directive 2002/95/EC
REACH
Conformément aux dispositions du 21/09/2007,
Gleizé, le 26 juillet 2013
Thierry Billau
Directeur général
11
RoHS
E24
3
GARANTIE ANS
GUARANTEE YEARS
USER MANUAL
Introduction
Thank you for using a product Beeper for the safety and comfort of your vehicle. The Beeper innovations are designed to provide you many years of tranquil-
ity, they are guaranteed for 3 years. Our technical department is at your disposal for any further information.
HUD Head Up Display Technology is an innovative technology that enables the display of data on the windshield of your vehicle for a "heads up" reading
allowing you to keep your eyes on the road while reading speed information. HUD technology was developed for military aviation and is now available in
your vehicle.
We want the product Beeper RE599HUDGPS brings you satisfaction and improves the security of
your vehicle.
MORE INFO, MORE PRODUCT
SUMMARY
1. Main functions ............................................................................................................................................................................................................ P. 15
2. Kit composition ........................................................................................................................................................................................................... P. 15
3. System connection ....................................................................................................................................................................................................... P. 16
4. Installation ................................................................................................................................................................................................................. P. 16
5. Utilisation ................................................................................................................................................................................................................... P. 17
6. Technical data ............................................................................................................................................................................................................. P. 20
7. Use caution ................................................................................................................................................................................................................. P. 21
8. Certifications .............................................................................................................................................................................................................. P. 22
Keep on discovering
www.beeper.fr
1. MAIN FUNCTIONS
When driving, the system displays on your windshield speed information by a digital digital display. Its utility is to focus the essential information for the driver
at his eyes, without it I need to leave the environment eyes.
2. KIT COMPOSITION
Head up display Power cable on cigarette lighter
15
Reflective film for the windshield
3. SYSTEM CONNECTION
4. INSTALLATION
Please start the vehicle to get a signal and set the HUD HUD's ideal location on the dashboard
giving the best projection of the LED display on the windshield (see diagram below cons).
The sticker support the HUD has an adjustable foot which allows the set to your liking.
We advise you to test the site, this facility is essential for proper use of the product.
16
200 cm
MENU SET
HEAD UP DISPLAY CIGARETTE LIGHTER POWER
Adding reflective sticker: If multiple reflection is on windshields
athermal or if the reflection is of poor quality, then we urge you to use
the reflective sticker that will show through in normal condition and
visualize perfectly the HUD display. This sticker must pose as a film glass.
Plan liquid soap diluted to the desired location, peel the sticker from its
proper protection and paste in out air bubbles. There should be no air
bubbles or fingerprints to allow easy reading and ensure good aesthetics.
5. UTILISATION
• Maximum speed
• GPS signal
When the GPS signal is weak, the icon turns red and mileage data flash.
17
Maximum speed
Second alert level
First alert level Speed adjustment
relative to the original
meter
GPS signal
Volume adjustment
Brightness Control
Km/h
Press the button on the HUD display for 3 seconds and the icon will turn red and display the maximum speed during use. Press
"MENU" or "SET" to exit.
MENU SET
MENU SET
When brought into contact with the vehicle, if your
HUD is connected to your cigarette lighter, it will
automatically turn on and operate normally
10,3 cm
1,3 cm
6,3 cm
Press 2 times the "MENU" button and the icon will flash. To start the adjustment, press the "SET" button, then click
or to adjust the volume. Once the adjustment is complete, press again "SET", the HUD beeps.
The volume level is from 0 to 3, so that 0 = no = 3 and the maximum sound
5. UTILISATION
• Adjusting the brightness
Press once on the "MENU" button and the icon will flash. To start the adjustment, press the "SET" button, then press or to
adjust the brightness
Once the adjustment is complete, press again "SET", the HUD beeps.
The brightness is from 0 to 7, so that 0 = worst and bright the brightest = 7
• Adjust speed to your original meter
18
MENU SET
MENU SET
MENU SET
Press 3 times on the "MENU" button, the icon lights up. To start the adjustment, press the "SET" button, then or to
adjust the speed, and then press "SET" to save the setting.
• Adjusting the volume
Press 4 times the "MENU" button on the HUD and the icon will turn yellow. To start the adjustment, press the "SET"
button, then press or to adjust the speed you have chosen as the limit of speeding. It must be between 40 and 100
km / h must be less than the warning "Speeding".
When you reach the speed you have chosen, the icon will turn yellow and beep once
Press 5 times the "MENU" button on the HUD and the icon will turn red. To start the adjustment, press the "SET" button, then
press or to adjust the speed you have chosen as a speeding ticket. It can be between 40 and 195km / h and must be higher
than the warning "Caution".
When you reach the speed you have chosen, the icon will turn red and beep twice
5. UTILISATION
• First alert level
•Second alert level
• Icone test
19
MENU SET
MENU SET
MENU SET
To verify that your monitor is working properly, press the "SET" button for 3 seconds, all the icons will
light up one after the other. The test mode automatically stops after 20 seconds. To manually exit,
Press "MENU" or "SET".
6. TECHNICAL DATA
• Power supply: 10-18V (12V DC)
• Power consumption: 0 mA in standby and <700 mA emission
• Operating Temperature: -20 ° to +75 °
• Buzzer Volume:> 75dB
TECHNICAL ASSISTANCE
For technical information please contact our technical hotline open from Monday to Friday from 9am to 12pm and 14pm to 18pm
20
0.34 € TTC pr minute
Table of contents
Languages:
