BEEZ DP-N-3600-B User manual

A lejátszó bemutatása
A Beez®DP-N-3600-B asztali DVD-lejátszó tervezésekor megpróbáltuk
maximálisan figyelembe venni az Önök kényelmét és igényeit. 5.1 csatornás
hangkimenetének köszönhetően ideális házimozi fejegységként. Családi videó
központjának kiépítését többek között koaxiális, optikai, VGA, S-Video és SCART
csatlakozók is könnyíti. A hanghatás élethűségét beépített equalizer és Dolby
digitális dekóder segítik.
A készülék kompatibilis a legtöbb DVD±R/RW illetve CD-R/RW lemezzel,
támogatja a DIVX és MPEG4 kódolású videókat és az MP3-as hangformátumot,
valamint fotók megjelenítésére is alkalmas.
A modellben Karaoke funkció – két darab mikrofon bemenettel – bővíti a
szórakozási lehetőségek listáját.
Ha Ön maximálisan szeretnék kiélvezni a technika adta lehetőségeket, ez a
lejátszó ideális választás, elegáns, mégis modern külseje pedig képes feldobni a
legkülönbözőbb élettereket is!
A csomagolás tartalma
DVD lejátszó használati utasítás távszabályozó A/V kábel
Fontos tudnivalók
A biztonsági és kezelési előírások be nem tartása a garancia elvesztését vonja
maga után!
Alapvetőbiztonsági előírások
•Ne szerelje szét a készüléket! Annak javítását minden esetben szakember
végezze!
•A készüléket kizárólag a használati utasításban leírtak szerint, és csakis a
gyártó által ajánlott kiegészítőkkel üzemeltesse!
•Beltéri használatra tervezték, ne működtesse a szabadban!
•A készüléket vízszintes állapotban használja!
•Nedves környezetben, áramütést elkerülendő, ne használja, a kábelekhez
nedves kézzel ne érjen!
•Legfeljebb szobahőmérsékletű, száraz, zárt helyen tartsa; ne tegye ki
közvetlen napfénynek vagy egyéb hőforrásnak, magas hőmérsékletnek
illetve páratartalomnak!

•Biztosítson elegendőterületet a készüléknek, a szellőzőnyílásokat sose fedje
el!
•Tartsa tisztán a készüléket; a szellőzőnyílások szennyeződése árthat a
lejátszónak.
•Mindenkor áramtalanítsa tisztítás előtt! Kapcsolja ki, majd húzza ki a kábelt
a hálózati csatlakozóból. Ápolásához tisztítószert ne, csak enyhén nedves
ruhát használjon.
•Amennyiben a készülék bármilyen jellegűmeghibásodását észleli (erre akár
az üzemeltetésnél szokottól eltérőhangok is utalhatnak), azonnal kapcsolja
ki!
•Működés közben ne hagyja felügyelet nélkül, fokozottan ügyeljen, ha
gyermek is jelen van!
•Ha huzamosabb ideig üzemen kívül kívánja helyezni, úgy a dugónál fogva,
gondosan húzza ki a készülék kábelét az áramforrásból! Sose a zsinórt
húzza, óvva ezzel mind a zsinórt, mind a hálózati aljzatot!
•Sérült készülék használata szigorúan tilos! Ha leejtette, folyadék került bele
vagy egyéb kárt szenvedett, nézesse meg szakemberrel; ne kísérelje meg
szétszerelni, javítását kizárólag szakszervizre bízza!
Készülék ismertetése
A lejátszó elülsőés hátsó felének részei a következők:
1) be- és kikapcsoló gomb
2) lemeztálca
3) kijelző
4) távirányító érzékelője
5) lemeztálcát nyitó
és záró gomb
6) lejátszás, szünet (PLAY/PAUSE)
7) leállítás (STOP)
8
8) 2db mikrofon bemenet
(a BEEZ logóval ellátott kis ajtó mögött)
1 2
3 4
6
7
5
9) hálózati csatlakozó
9 10
10) komponens (YUV) kimenet
11) 5.1-es hangkimenet
12) analóg hangkimenet
(L=bal, R=jobb)
13) koaxiális kimenet
14) kompozit videó kimenet
15) S-Video kimenet
16) optikai kimenet
17) VGA kimenet
18) SCART kimenet
13
14
15
11 17 18
12 16

A lejátszó használata
Miután elsajátította a biztonsági előírásokat, illetve elolvasta a használati
utasítást, üzembe helyezheti a készüléket.
Üzembe helyezés
Annak függvényében, hogy a lejátszó melyik kimenetén keresztül kívánja azt
csatlakoztatni a vetítőeszközhöz (TV, projektor, monitor, stb.), válassz ki a
tetszőleges kábelt, majd illessze a készülék hátlapján található megfelelő
kimenethez! Csatlakoztassa a készülékeket a hálózati áramforráshoz. Figyelem:
a művelet elvégzésekor egyik készülék se legyen áram alatt!
A front panel jobb oldalán helyezkedőki- és bekapcsoló gomb segítségével
kapcsolja be a lejátszót.
Video hálózat
A készülék kompozit, S-Video, Komponens (YUV), VGA és SCART kimenetekkel
rendelkezik. Ezek alapján használhat AV kábelt (sárga csatlakozó), S-Video
kábelt, háromágú AV kábelt (sárga, piros és fehér csatlakozók), VGA kábelt
vagy 21 pontos csatlakozójú SCART kábelt.
Figyelem: egyszerre csak egy módon és egy vetítőeszközhöz csatlakoztassa a
lejátszót a képminőség megőrzése érdekében!
Audio hálózat
A lejátszó analóg és digitális kimenetekkel egyaránt rendelkezik.
•Kétcsatornás sztereó hang kialakításához használjon kétágú AV kábelt, ahol
a fehér a bal (L), míg a piros a jobb (R) csatornát jelöli.
•5.1-es rendszer kiépítésekor az alábbi jelöléseket vegye figyelembe:
oFL (front left): baloldali elülsőhangszóró
oFR (front right): jobboldali elülsőhangszóró
oCEN (center): középső(elülső) hangszóró
oSUB (subwoofer): mélyhangszóró
oSL (surround left): baloldali hátsó hangszóró
oSR: (surround right): jobboldali hátsó hangszóró
•Koaxiális összeköttetéshez egy e célra kifejlesztett koaxiális kábel szükséges.
•Optikai kapcsolódás létrehozásához pedig használjon optikai vezetéket.
Figyelem: amikor egy kapcsolat kiépítése után először indítja el a készüléket,
végezze el annak megfelelően a képi vagy hangi beállítások testre szabását!

A távszabályozó
Miután a helyes polaritásra ügyelve behelyezte az elemeket a távirányító
hátoldalán húzódó elemtartóba, irányítsa azt a front panelen található érzékelő
felé – ezt követően vezérelheti a készüléket, 8méternél nem messzebbről.
Ügyeljen rá, hogy a távvezérlőbeesési szöge ne haladja meg a 30°-ot!
Megjegyzés: Amennyiben a készüléket huzamosabb időre üzemen kívül kívánja
helyezni, úgy a távirányítóból az elemeket célszerűkivenni.

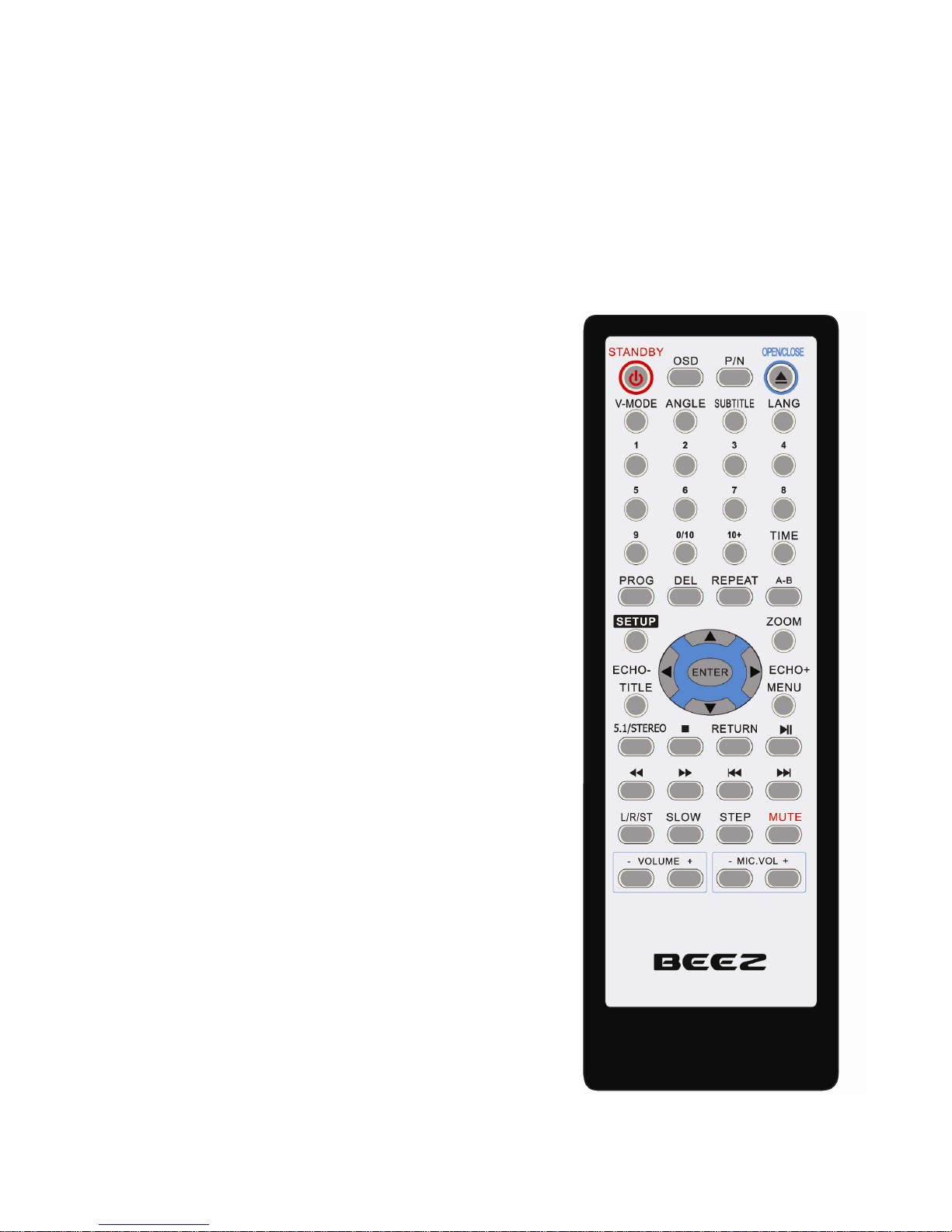

A gombok kiosztása
1) STANDBY: be- és kikapcsoló gomb
2) OSD: információkijelzés
3) P/N
4) OPEN/CLOSE: lemeztálca nyitása zárása
5) V-MODE: video mód
6) ANGLE: nézőszög kiválasztása
7) SUBTITLE: feliratozás nyelve
8) LANG: nyelv
9) 1-10+: numerikus gombok
10) TIME: idő
11) PROG: programozás
12) DEL: törlés
13) REPEAT: ismétlés
14) A-B: tartomány kiválasztása
15) SETUP: beállítások
16) ZOOM: nagyítás
17) ▲/▼/◄/►: kurzor-, vagy iránygombok
18) ENTER: belépés
19) TITLE: tétel
20) MENU: menü
21) 5.1/STEREO: sztereó vagy 5.1-es hang
22) : leállítás
23) RETURN: vissza
24) /: lejátszás, kimerevítés
25) : tekerés visszafelé
26) : tekerés előre
27) : előzőre lépés
28) : következőre lépés
29) L/R/ST: hangcsatornák
30) SLOW: lassítás
31) STEP: léptetés
32) MUTE: némítás
33) VOLUME –/+: hangerőszabályzás
34) MIC.VOL –/+: mikrofon hangerőszabályzás

Beállítások
A lejátszó elsőüzembe helyezésekor, valamint amikor új készülékhez vagy új
módon csatlakoztatja a készüléket valamely vetítőeszközhöz vagy
hangeszközhöz, végezze el a beállítások testre szabását!
Navigálás a menüben
A SETUP gomb megnyomásával nyithatja meg az alapbeállítások menüt. Hogy
minden beállítási opció elérhetőlegyen, érdemes leállítani a lejátszást.
A menüben történőnavigáláshoz használja az iránygombokat. Belépni a
jobbra, kilépni a balra gombbal tud. A kiválasztás megerősítéséhez az ENTER
gombot használja. A menüt a SETUP gomb újbóli megnyomásával hagyhatja el.
Az új beállítások a készülék kikapcsolásakor nem vesznek el.
Megjegyzés: ha egy opció szürke, úgy az az aktuális módban nem
módosítható.
A menüben öt beállítási címkét talál:
•Általános
•Hang
•Dolby
•Video
•Testre szabás
Általános beállítások
Az általános beállítások között az alábbi lehetőségek közül választhat:
•Megjelenítés: megadhatja, hogy a lejátszó a TV formátumához alkalmaz-
kodjon (4:3-as PANSCAN vagy LETTERBOX, illetve 16:9-es szélesvásznú).
•Nézőszög: különbözőlehetőségek közül kiválaszthatja az (alapértelmezett)
nézőszöget, amennyiben azt a lemez is támogatja.
•OSD nyelv: kiválasztható a képernyőn közölt szövegek – beleértve ezt a
beállítási felületet is – nyelve. Nem keverendőössze a feliratozással.
•Feliratok: szintén nem tévesztendőössze a feliratozással; elsősorban
halláskárosultak számára jelenthetnek segítséget a háttérzajok leírásai (pl.
„a háttérben hajókürt”), amennyiben azt a lemez is támogatja.
•Képernyővédő: ha túl sokáig tartja kimerevítve a képet (PAUSE), az
károsíthatja a vetítőeszközt, ezért a képernyővédőbekapcsolása ajánlott.
•HDCD: az aktivált digitális filternek egyszeres vagy kétszeres értéket adhat
meg; alapértelmezett állapotban a digitális filter ki van kapcsolva.
•Utolsó memória: ha az opciót kiválasztja, a készülék megjegyzi, hol tartott a
lejátszás, és a készülékben maradt lemez következőindításakor onnan
folytatja azt.

Hangbeállítások
A hangbeállítások három csoportra oszlanak: hangszórók beállításai, SPDIF
kimenet beállításai, valamint karaoke beállítások. Ezeken belül az alábbi
lehetőségek közül választhat:
•Lekeverés: a kimenőhang lehet sztereó, valamint hallgathatjuk csak a bal
(LT) vagy csak a jobb (RT) csatornát. Ebben az esetben csak az elülsőbal
(FL) és elülsőjobb (FR) kimeneteken lesz hallható a hang.
•5.1 csatorna: a mély-, az elsőés a hátsó hangszórók ebben a
menüpontban szabályozhatók külön-külön; ennek feltétele a lekeverés és
karaoke módok kikapcsolt állapota. Ezt a beállítást csak analóg 5.1
csatornás rendszer csatlakoztatása esetén kapcsolja be! Ha csak a
televízión vagy sztereó rendszeren hallgatja, válassza a sztereó lehetőséget.
•SPDIF kimenet: a digitális jelet kikapcsolva (SPDIF OFF) választhatunk analóg
audió jelkimenetet, nem kétcsatornás sztereó erősítőesetén digitális
kimeneti jelet (SPDIF RAW), illetve kétcsatornás sztereó erősítőesetén
kétcsatornássá alakított digitális hang kimeneti jelet (SPDIF PCM).
•Mikrofon: be- és kikapcsolhatja a mikrofont (egyszerre aktiválja mindkettőt).
•Mikrofon hangerőés szélsőérték: a szélsőértékek megadásával kiszűrheti a
nem kívánt háttérzajok nagyját.
•Mikrofon visszhang: digitálisan gerjesztett visszhanghatás beállítása.
Dolby beállítások
Ebben a beállítási pontban az alábbi lehetőségek közül választhat:
•Kettős mono: a kimenőhang lehet sztereó, valamint továbbítódhat
(minden hangszóró felé egyszerre) csak a bal (LT) vagy csak a jobb (RT)
csatorna jele, de akár egyszerre eljuthat mindkét jel az összes hangszóróhoz.
•Dinamika: a leghangosabb és leghalkabb hangok közötti különbség
változtatható. Magasabb alaphangerőt esetén érdemes szűkíteni a
dinamikus tartományt.
Video beállítások
A video beállítások között az alábbi lehetőségek közül választhat:
•Komponens: itt választhatja ki a vetítőeszköz video kimenet beállítását:
S-Video, YUV, RGB
•TV-mód: ha a vetítőkészüléke támogatja a progresszív jelfogadás, válassza
a progresszív (P-SCAN) módot, ha nem, a váltott soros (INTERLACE)
lehetőség az önnek választandó opció.
Fontos figyelmeztetés: Ha nem tudja biztosan, hogy vetítőkészüléke
támogatja-e a progresszív módot, akkor nem ajánlott ezt választani, mert
ellenkezőesetben a képernyőelsötétül, s nem fogja tudni visszaállítani!
•Képbeállítás: többek között szabályozhatja a képélességet, a fényerőt, a
kontrasztot.

Testre szabás
A testre szabás pontban az alábbi lehetőségek közül választhat:
•TV típus: adja meg a vetítőeszköz színrendszerét (PAL, NTSC, lemezhez
igazodó); amennyiben eltűnik a kép vagy nagyon zavarossá válna, a
távirányító P/N gombjával is megváltoztatható ez a beállítás
•Nyelvi beállítások: lehetőség nyílik az alapértelmezett nyelvek kiválasztására
mind a hang, mind a feliratozás (Subtitle), mind a lemezmenü tekintetében.
•Korhatár: ha a lejátszani kívánt lemez tartalmaz a korhatárra vonatkozó
információt, úgy ezen opció kiválasztásával megakadályozhatja a nem
kívánt lemez elindítását. A megadható nyolc fokozat a gyermekek számára
készült műsoroktól a kizárólag felnőtteknek ajánlott filmekig terjed.
•Jelszó: a korhatár feloldásához jelszó megadását teheti szükségessé; a
gyárilag beállított jelszó 137900; a jelszó módosításához először adja meg a
számkombinációt (ekkor a képernyőn csak „X” karakterek jelennek meg), s
csak ezután táplálhatja be az újat.
Fontos figyelmeztetés: Ha a jelszavas védelem mellett dönt, mindenképpen
jegyezze fel jelszavát! Annak elvesztésekor a visszaállítás csak igen költséges
úton oldható meg!
•Alap: eredeti gyári beállítások visszaállítása; ne feledje, ha ezt választja,
akkor törlődik az összes Ön által végzett beállítás!
Lejátszás
Miután bekapcsolta a vetítőeszközt és – amennyiben külön eszköz – a
hangberendezést, kiválasztotta a szükséges csatornát (általában AV), kapcsolja
be a DVD lejátszót.
A készüléken található gombok segítéségével be-, kikapcsolhatja a lejátszót,
kinyithatja, becsukhatja a lemeztálcát, elindíthatja, kimerevítheti vagy
leállíthatja a lejátszást. A következőkben a távirányítóval történővezérléshez
kívánunk segítséget nyújtani.
•OPEN/CLOSE: nyissa ki a lemeztálcát, címkével felfelé helyezze be a lemezt,
majd csukja be a tálcát. A készülék elkezdi betölteni a lemezt.
•/(PLAY/PAUSE) gomb: elsőmegnyomására elindul a lejátszás,
másodikra kimerevíti a képernyőt.
•(STOP) gomb: leállítja a lejátszást. Amennyiben másodszor is megnyomja,
úgy a memóriából törlődik az utolsó leállítási pozíció.
Megjegyzés: a lejátszás utolsó megállítási pozíciótól való folytatására csak
DVD, SVCD, CVD, CD lemezek esetében van lehetőség.
•(FF) gomb: előretekerés.
•(REW) gomb: visszatekerés.
•(NEXT) gomb: léptetés a következőre.
•(PREV) gomb: léptetés az előzőre.
•SLOW: a lejátszás lassítására hivatott.

•STEP: segítségével kikockázhatjuk a vetített mozgóképet. A lejátszás a PLAY
gomb megnyomásával folytatható.
•TITLE gomb: megnyomásával visszatérhet a tételhez, amennyiben a
lejátszóban DVD-lemez található.
•V-MODE: a videó kimeneti mód megváltoztatására szolgál.
•SUBTITLE: a feliratozást vezéreli: a lemezen található nyelvek és a funkció
kikapcsolása közül választhat.
•ANGLE: a lemezen elérhetőnézőszögek közül választhat.
•L/R/ST: a kimenőhang jelét illetőválasztási lehetőségek: bal, jobb, sztereó.
•5.1/STEREO: megválaszthatja, hogy a hangkimenet sztereó vagy 5.1-es
rendszerűlegyen
•MENU: megnyomásával behívhatja a lemez főmenüjét (SVCD és VCD2.0
lemezek esetében a PBC menü jelenik meg).
•Numerikus gombok (0-9): főleg a fejezetekhez (chapter), számokhoz (track)
való lépéskor lehetnek szolgálatára.
•PROG: a numerikus gombokkal kiegészítve, segítségével a fejezetek és
számok ízlés szerinti lejátszási sorrendjét adhatja meg. A navigációs
gombokkal aktiválhatja a programozott lejátszást.
Megjegyzés: 20 elem beprogramozására van lehetőség.
Megjegyzés: MP3-lemezek lejátszásakor a PROG gombbal a mappánkénti
bontású és az összes elemet mutató nézet között válthat.
•REPEAT: egyszeri lejátszás (nincs ismétlés) vagy különbözőegységek
ismétlése állítható be.
oDVD formátum: fejezet, tétel vagy az összes ismétlése
oSVCD, VCD, CD lemezek: szám vagy az összes ismétlése
oMP3 formátum: szám vagy mappa ismétlése
•ZOOM: lehetősége van a kép egy-egy részének kinagyítására; ha egyszer
nyomja meg, kétszeres, ha kétszer nyomja meg, háromszoros, ha háromszor
nyomja meg, négyszeres nagyítás nyerhető. A gomb negyedik
megnyomására a normál lejátszási nézet áll vissza. A kinagyított képen belül
az iránygombok segítségével pásztázhat.
•VOL+/-: kimeneti hangerőnövelése, csökkentése.
•MIC. VOL+/-: a mikrofon(ok) hangerejének növelése, csökkentése.
•MUTE: a teljes némításra szolgáló gomb; újbóli megnyomására visszaáll az
előzőhangerő.
•OSD: ezzel a gombbal a képernyőn megjeleníteni kívánt információt
szabályozhatja.
•SETUP: megnyomásával a beállítások menüjébe jut.
•LANG: a DVD formátumú lemezen elérhetőnyelvek között válthat.
•TIME: megnyomásával a pontos időbeállításához léphet.

Egyéb funkciók
Bár kis mérete mást sugallhat, ez a készülék több egy egyszerűlejátszónál!
Tervezésekor a vevők folyamatosan bővülőigényeinek kielégítése volt a cél.
Ennek megfelelően nem csupán filmeket nézhet, de megtekintheti kedvenc
fényképeit, házi énekversenyt rendezhet, MP3 formátumú zenéket hallgathat.
Karaoke
A méltán népszerűszórakozás, a távol keleti eredetűKaraoke remek időtöltés
korra és nemre való tekintet nélkül, legyen szó egy közös családi délutánról,
vagy egy szombat esti baráti összejövetelről.
Amennyiben a lejátszóba helyezett lemez támogatja a funkciót – és
tartalmazza a zenéhez tartozó feliratot is –, úgy csak a mikrofon(oka)t kell
csatlakoztatnia a készülék elején, a Beez logóval ellátott ajtó mögött található
bemenetekhez, és kezdődhet is a mulatság!
Megjegyzés: a mikrofon(ok) hangerejét, a szélsőértékeket és az esetleges
visszhanghatást a hangbeállításoknál már ismertetett módon igazítsa az
igényekhez és a körülményekhez.
Zenehallgatás: MP3
A lejátszó támogatja az MP3 kódolású zenék lejátszását. Így egy lemezen sokkal
hosszabb terjedelműzenei anyagot tárolhat. Ezeket a könnyebb kezelhetőség
érdekében javasoljuk mappákba rendezni.
A mappák szerinti nézethez alaphelyzetben nyomja meg a PROG gombot. A
mappák között az fel és le gombokkal léptetheti a kiválasztási keretet. A
kiválasztott mappába belépni a jobbra gomb segítségével lehet, a balra gomb
megnyomásával az előzőszintre léphet vissza. Lejátszásához nyomja meg az
ENTER gombot.
Az irányítás a , , , , , , gombok segítségével MP3 formátumú
lemezek esetében is a már ismertetett módon zajlik.
Képvetítés
Miután képeket tartalmazó lemezét beolvasta a lejátszó, nyomja meg a STOP
gombot az átlátható 12 darabos előnézet megtekintéséhez. A navigálás az
iránygombokkal, a kiválasztás az ENTER segítségével történhet. Véletlenszerű
vetítési sorrend kiválasztható e gombok segítségével.
Léptetéshez az és gombokat nyomja meg, különbözőirányú tükrözésekhez
a fel és le, derékszögűelforgatáshoz a balra-jobbra gombpárost hívhatja
segítségül. Nagyítani itt is a ZOOM gombbal áll módjában.
Tisztítás
A készülék tisztítását kizárólag annak áramtalanítása után végezze! Csupán
nedves, majd száraz rongyot használjon, mosó- vagy egyéb tisztítószert soha!

Hibajavítás
Az alábbiak az esetleges apróbb hibák kiküszöbölésében segíthetnek.
Komolyabb problémák esetén a készülék javítását mindig bízza szakemberre!
Jelenségek Lehetséges okok Esetleges megoldások
Nincs áram A hálózati kábel nincs helyesen
csatlakoztatva.
Győződjön meg róla, hogy helyesen
csatlakoztatja!
Nincs vagy
zavaros a kép
TV beállítás nem megfelelő. Állítsa be helyesen!
Kép beállítás nem megfelelő. Csatlakoztassa a TV készüléket a
kompozit kimeneten keresztül és
ellenőrizze a PAL/NTSC és a
Progressive/Interlace beállításokat
Videó kábel nincs megfelelően
csatlakoztatva.
Győződjön meg róla, hogy
megfelelően csatlakoztatja!
Nincs hang A hangkábel nincsen helyesen
csatlakoztatva.
Győződjön meg róla, hogy helyesen
csatlakoztatja!
Nincs bekapcsolva a hangkábellel
csatlakoztatott eszköz.
Kapcsolja be!
Hangbeállítás nem megfelelő. Állítsa be helyesen!
Nem hallható beszédhang csak a
háttér
Állítsa át a menü/hang/hangszóró
beállítás/lekeverés menüpontot 5.1
csatornáról a sztereóra
5.1 csatornás készüléken csak a
jobb és bal csatorna hallható
Állítsa át a menü/hang/hangszóró
beállítás/lekeverés menüpontot
sztereóról 5.1 csatornára
Torzított kép Koszos a lemez. Tisztítsa meg!
Nem 1x sebességűlejátszáskor. Kis mennyiségűtorzítás tekeréskor
elfogadható!
Zajos kép,
instabil fényerő
Bekapcsolt a másolásvédelem. Csatlakoztassa a lejátszót
közvetlenül a TV-hez, ne videó
rekorderen keresztül!
Nem működik a
lejátszás
Nincs lemez. Tegyen be lemezt!
Hibás lemez. Tisztítsa meg. Tegyen be másikat!
Fordítva tette be a lemezt. Fordítsa meg!
Koszos a lemez. Tisztítsa meg!
Megjelent a menü a képernyőn. Nyomja meg a SETUP gombot!
Korhatárvédelem funkció aktív. Adja meg a jelszót! (A funkció a
jelszó ismeretében a beállítások
testre szabás menüjében
kapcsolható ki)
Egyéb működési
hiba
Kapcsolja ki, majd kapcsolja be újra
a készüléket!
Nem működik a
távirányító
Nem az érzékelőfelé irányítja. Használatkor mindig az érzékelőfelé
irányítsa!
Túl nagy a távolság a távirányító
és a lejátszó között.
7 méternél közelebbről használja a
távirányítót!
Gyenge az elem vagy lemerült. Cseréljen elemet!

Műszaki tulajdonságok
Típus DP-N-3600-B
Megnevezés DVD-lejátszó
Funkciók Karaoke, Digitális térhatás,
Gyermekzár, Nézőszögek támogatása,
Képernyővédő
Kompatibilis Lemez: DVD±R/RW, CD-R/RW
Formátum: DVD, DVCD, SVCD, VCD,
CDDA, MP3, HDCD, JPEG, zenei CD
MPEG4 támogatás: DivX 3.11, DivX
4.12, DivX 5.11, DivX Pro, XviD
Audio DAC: 96kHz/24bit
Dolby Digital dekóder (optikai vagy
koaxiális kimeneten 5.1-es jel)
Video DAC: 10bit
Progresszív scan
NTSC, PAL
Kompozit, S-Video, Sztereó, SCART,
Optikai, Koaxiális, Komponens (YUV)
Áramforrás 230V AC, 50Hz
A Dolby Laboratories licence alapján gyártott termék.
A „Dolby” és a kettős-D szimbólumok a Dolby Laboratories bejegyzett védjegyei.
Az importőr az esetleges nyomdai hibákért felelősséget nem vállal, továbbá fenntartja a
jogot a konstrukció és a műszaki paraméterek előzetes értesítés nélkül történő
megváltoztatására.
Kizárólagos importőr:
Beez Amsterdam Kft.
1118 Budapest, Kelenhegyi út 7-9.
[email protected]

Introduction
The goal when designing the Beez®DP-N-3600-B DVD player was to satisfy your
comfort with an easy-to-use device that offers advanced technology. Thanks to
the 5.1 channel audio output the player can be the ideal centerpiece of your
home entertainment system. To help you establish the connection we offer you
coaxial, optical, VGA, S-Video and SCART outputs. Get improved sound effects
with the help of the built-in digital equalizer and digital Dolby decoder.
The player is compatible with most DVD±R/RW and CD-R/RW discs. It also
supports DIVX and MPEG4 encoded videos, MP3 format audios and several
picture formats.
The model features Karaoke function – with two microphone inputs – to expand
the list of entertainment options.
If you intend to enjoy the comfort of today’s technology, this device is an ideal
choice. With its elegant but modern look the player is ready make your home
more cheerful!
Content of the Package
DVD Player Instruction Manual Remote Control A/V
cable
Important Notice
Not using as instructed in the Manual results in the loss of warranty!
Safety Instructions
•Do not attempt to disassemble the device! Always have it repaired by a
professional!
•Use only according to the Instruction Manual and only with accessories
recommended by the manufacturer.
•Designed for indoor use. Do not use outside!
•Keep it in a horizontal state!
•Use in a dry environment. In order to avoid electric shock do not touch the
device or the cable with wet hand.
•Keep it in room temperature. Keep away from direct sunlight or other
heating source and from high humidity.

•Provide enough space around the device. Make sure you do not block its
ventilation.
•Keep it clean.
•Always remove from electricity before cleaning. Use wet cloth only, no
chemicals allowed.
•If you sense any error (unusual work noise may also be an indication), stop
and turn off the device immediately.
•Do not leave it unguarded; be especially cautious with children around!
•If you do not intend to use it for a significant amount of time, turn it off and
remove it from the power source. Always pull the plug, never the cord!
•Using damaged device is strictly prohibited! If it got dropped spilled on or
suffered any kind of damage, show it to a professional. Never try to
disassemble and always leave the servicing to professionals!
The Player
The major parts of front and back panels are the following:
1) Power button
2) Disc tray
3) Display
4) Remote sensor
5) OPEN/CLOSE button
6) PLAY/PAUSE button
7) STOP button
6
8
4
2
1 7
5
3
8) 2x microphone input
(behind the BEEZ logo)
9) Power cord
10) Component (YUV) output
9 10
11) 5.1 audio output
12) Analog audio output
(L=left, R=right)
13) Coaxial output
14) Composite video output
15) S-Video output
16) Optical output
17) VGA output
18) SCART output
13
14
15
11 17 18
12 16

How to use
After studying the Safety Instruction and getting to know the rest of the Manual
you are ready to use the equipment.
Assembling
Based on the preferred method of connecting the device to the displaying
equipment (TV, monitor, projector, etc) chose the ideal cable and then find the
right plug on the rear panel. Afterwards connect the devices to electricity.
Warning: before assembling, make sure neither device is under power!
Only after that can you turn the devices on.
Video Connection
The player features composite, S-Video, component (YUV) and SCART output.
With that said you can use AV cable (yellow connector), S-Video cable, three-
core AV cable (yellow, red and white connectors), VGA cable or a 21-pin
SCART cable.
Warning: only connect to one device and use only one method in order to
avoid a loss of picture quality.
Audio Connection
The player features both digital and analog audio output.
•Use a stereo AV cable to connect the audio output of the player to the
input of the displaying device or an amplifier. The red connector marks the
right while the white connector the left channel.
•Regarding the speakers, one meets the following abbreviations when
connecting a 5.1 channel audio system:
oFL: front left speaker
oFR: front right speaker
oCEN: front center speaker
oSUB: subwoofer
oSL: surround (rear) left speaker
oSR: surround (rear) right speaker
•If you intend to connect through the coaxial output, use a coaxial cable.
•Use an optical cable to connect through the optical audio output.
Note: the first time you turn on the player after building the audio and video
connections, make sure you check the settings!

Remote Control
Pay attention to the right polarity when inserting the batteries into the battery
compartment on the bottom of the back side. Point the remote control towards
the sensor on the front panel from no wider angle than 30° and from no farther
than 7-8 meters.
Note: Remove the batteries if you do not intend to use the player for a
significant amount of time.
Buttons of the Remote Control
1) STANDBY: Power button
2) OSD: on screen display
3) P/N
4) OPEN/CLOSE: opens/closes disc tray
5) V-MODE: video mode
6) ANGLE: view angle selection
7) SUBTITLE: subtitle switch
8) LANG: language switch
9) 1-10+: numeric buttons
10) TIME: time menu
11) PROG: program menu
12) DEL: delete
13) REPEAT: repeat mode
14) A-B: selection repeat
15) SETUP: setup menu
16) ZOOM
17) ▲/▼/◄/►: cursor or navigation buttons
18) ENTER
19) TITLE
20) MENU
21) 5.1/STEREO: stereo or 5.1 channel audio
22) : stop
23) RETURN
24) /: play/pause
25) : rewind
26) : fast forward
27) : previous
28) : next
29) L/R/ST: audio channel switch
30) SLOW: slow motion playback
31) STEP: frame by frame playback
32) MUTE
33) VOLUME –/+: adjust output volume
34) MIC.VOL –/+: adjust microphone volume

Settings
It is important to personalize the Settings when first using the unit, or after
retooling the video or audio connections!
Navigation in the Settings Menu
Press Setup to enter Settings. It is recommended to stop playback so that all
setting option are available.
Use the cursor buttons to navigate in the menu: press right to enter a submenu,
or left to exit. To confirm, press Enter. To exit, press Setup again. The changes will
be stored even after you turn off the unit.
Note: if an option in grey, it cannot be modified in the current mode.
You may find five submenus in the Setting menu:
•General
•Audio
•Dolby
•Video
•Preferences
General Settings
You can adjust the following options at General settings:
•TV Display: you can adjust the player to your TV-format (4:3 PANSCAN or
LETTERBOX, 16:9 widescreen)
•Angle mark: you can set the default viewing angle for discs that support this
feature
•OSD Language: Set the language of the On Screen Display
•Captions: not every disc supports this feature
•Screensaver: protect your display screen by using screensaver
•HDCD: the rate of digital filter can be set at either 1x or 2x; by default
settings the digital filter is turned off
•Last Memory: if the feature is in use, the player will memorize where it was
stopped and will follow airing from that spot when you follow playback
(unless you remove the disc).

Audio Settings
There are three subfolders of Audio settings: Speaker setup, SPDIF setup and
Karaoke setup. The following settings can be adjusted:
•Downmix: you can set the audio output to left channel (LT) or right channel
(RT) only or Stereo; in this case only the front left (FL) and front right (FR)
speakers will be heard
•5.1 channel: settings of the channels can be adjusted independently, but
please make sure downmix and karaoke modes are inactive; select this
option with analog 5.1 channel system only – as for stereo system, please
select Stereo option
•SPDIF output: you can select analog output by turning the digital signal off
(SPDIF OFF), digital output when without a stereo amplifier (SPDIF RAW), or
digital stereo output when with stereo amplifier (SPDIF PCM)
•Microphone: enable or disable the microphones
•Microphone volume and threshold: you can get rid of most of the
unwanted background noises by adjusting threshold
•Microphone echo level: echo effect can be gained digitally
Dolby Settings
Here you can adjust the following settings:
•Dual Mono: you can chose between left channel (Left Mono), right
channel (Right Mono), left and right at the same time (Xix Mono) or stereo
output signals.
•Dynamic: the range of the loudest and most silent voice can be adjusted. It
is recommended to contract this extent when the volume is relatively loud.
Video Settings
Here you can adjust the following settings:
•Component: select the video output based on your displaying device:
S-Video, YUV, RGB
•TV-mode: chose P-SCAN if your displaying device supports progressive
scan, or chose INTERLACE if it does not indeed.
Important warning: If you are not sure whether your displaying device
supports progressive scan or not, do not select P-SCAN, because if it does
not support progressive scan you may not be able to reset TV-mode!
•Display settings: brightness, sharpness and contrast can be adjusted among
other display options.

Preferences
The following preferences can be adjusted:
•TV type: select the system your displaying device supports
(PAL, NTSC, Auto – automatically adjusts to the played disc)
Note: if the picture is lost or excessively blurred this setting can be changed
with the help of the P/N button of the remote control
•Language settings: select audio, subtitle and menu languages.
•Parental settings: you can set an age limit above which a password is
needed for the playback. The feature only works if the disc contains data
regarding age limit. You can chose between eight options ranging from no
restriction to adult only movies.
•Password: if you wish to change the password you need to type the current
password first. The default password is 137900. For safety reasons, when
typing the password no letter or numeral will appear on the screen other
than Xs.
Important warning: Make sure you remember your password – even write it
down if you need to – as restoring the original settings is very expensive!
•Default settings: you can reset the player to the initial factory setup. This will
clear all the changes you have made.
Playback
After turning on the displaying device and – if it is a separate unite – the audio
system turn on the player, too.
The control buttons on the DVD player allow you to open and close the disc
tray, play, pause and stop the disc. Read the following lines to learn about using
the remote control.
•OPEN/CLOSE: open the disc tray, place the disc with the label upwards and
close the tray. The unit starts loading the disc.
•/(PLAY/PAUSE) button: press once to start playback then press again if
you want to pause it.
•(STOP) button: press once to stop playback. Press again to erase current
position from the memory.
Note: only certain discs support Last Memory function.
•(FF) button: fast forward.
•(REW) button: rewind.
•(NEXT) button: go to next.
•(PREV) button: go to previous.
•SLOW: press for slow motion playback.
•STEP: press for watching the motion picture frame by frame. Press PLAY to
resume playback.
