Beisler 1365/4 Guide

2 bzw 3 Kopf Umstecher
NÄHAUTOMATION
Automatic 2 headed serging unit
1360-1365/4
Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: [phone]
TEILELISTE
SPARE PART LIST
10.07.2007
ERSATZTEILE BESTELLUNG/ SPARE PART ORDER
E-mail: [email protected]
BEISLER
DocNr.:DOC 000015 / Version 1

06.02.2003
BENNENUNG TAFEL
PAGE NAME
TISCHTEILE 1 TABLE PARTS
TISCHTEILE 2 TABLE PARTS
OBERTEIL S52 3 SEWING HEAD S52
VORGELEGE S52 4 TRANSMISSION S52

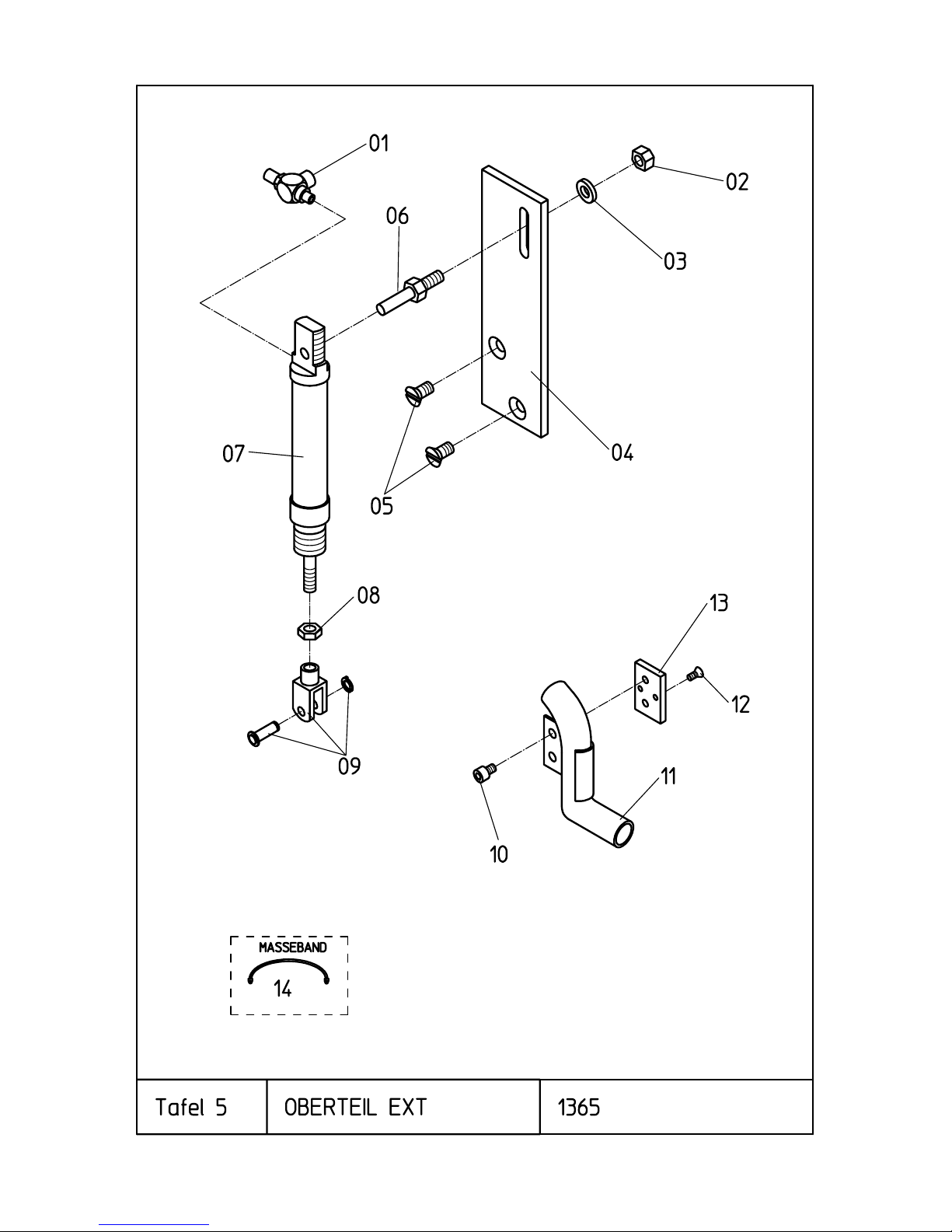

OBERTEIL EXT 5 SEWING HEAD EXT
VORGELEGE EXT 6 TRANSMISSION EXT

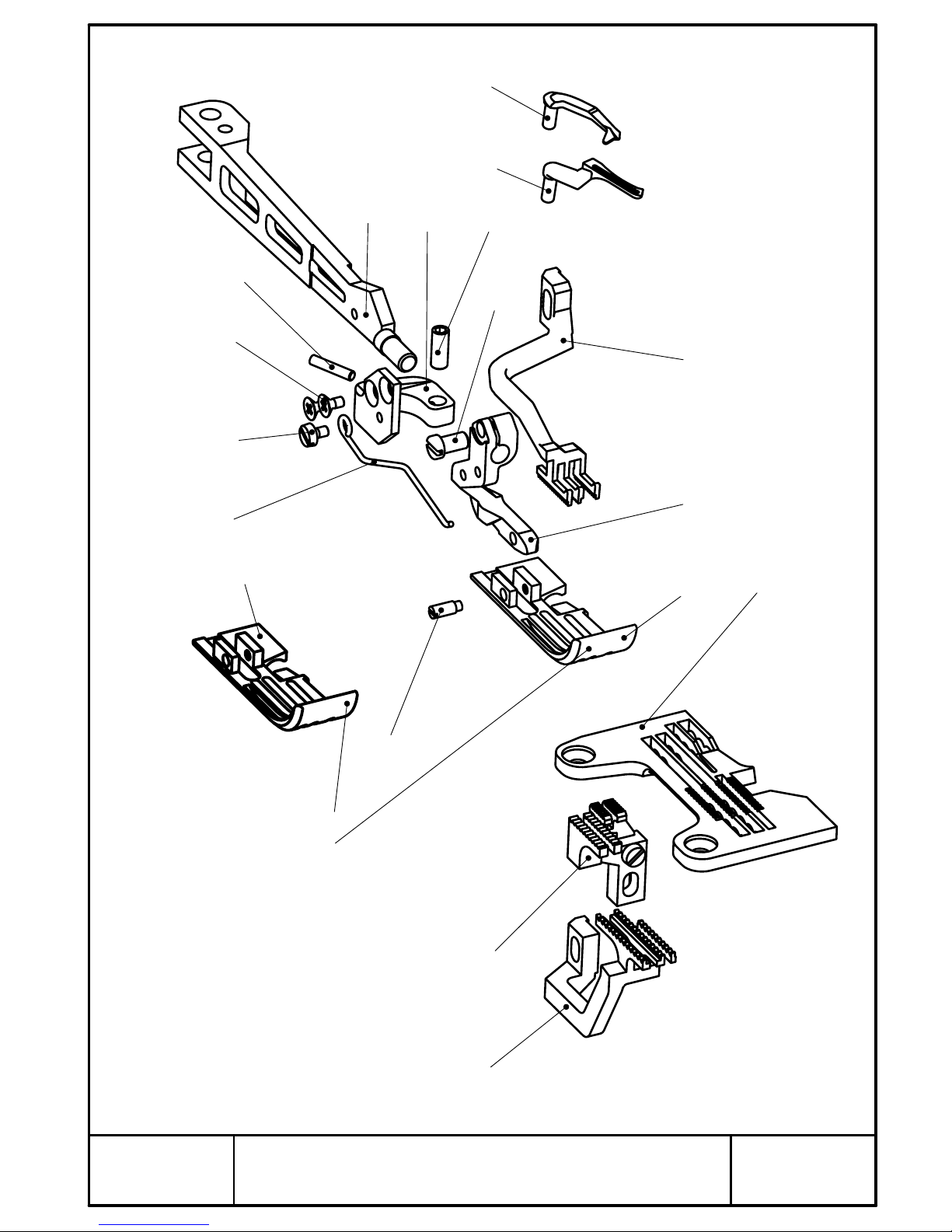

NÄHEINRICHTUNG EXT 7 SEWING EQUIPMENT EXT
KONTURENFÜHRUNG A KURZ 8 CONTOUR A SHORT
KONTURENFÜHRUNG B LANG 9 CONTOUR B LONG
B - PULLER DREHBAR 10 B - PULLER PIVOTABLE
A - PULLER 11 A - PULLER
EINSCHWENKER B 12 PIVOT ARM B
SCHWERT MIT ABWEISER 13 ARM WITH GUIDE ROD
QUERTRANSPORT 14 CROSSWISE TRANSPORT
QUERTRANSPORT 15 CROSSWISE TRANSPORT
VENTILVERTEILUNG A+B 16 VALVE BLOCK A+B
STEUERUNG 17 CONTROL UNIT
SCHALTKASTEN 18 CONNECTION BOX
STROMVERSORGUNG 19 CURRENT SUPPLY
FADENWÄCHTER 2-FACH 20 THREAD MONITOR DOUBLE
BEISTELLTISCH 21 SIDE TABLE
TISCH OHNE KLEBEHEFTER 22 TABLE WITHOUT ADHESIVE TACKER
TISCH MIT KLEBEHEFTER 23 TABLE WITH ADHESIVE TACKER
KLEBEHEFTER 24 ADHESIVE TACKER
KLEBEHEFTER 25 ADHESIVE TACKER
KLEBEHEFTER 26 ADHESIVE TACKER
FUTTERKLAMMER 27 UNDEREDGE CLAMP
KONTURENFÜHRUNG 3. KOPF 28 CONTOUR 3. HEAD
VENTILVERTEILUNG 3. KOPF 29 VALVE BLOCK 3. HEAD
STEUERUNG KLEBEHEFTER 30 CONTROL ADHESIVE TACKER
SPANNUNGSLÜFTUNG 31 TENSION RELEASE
DRUCKMINDERER + LUFTPISTOLE 32 PRESSURE REGULATOR
HILFSROLLE A- KOPF 33 ADDITIONAL ROLL A-HEAD
INHALTSVERZEICHNIS 1360/1365

NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME NR. No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME
1 2 009300-00 Halter holder 41 1 002379-06 Luftdüse air jet
2 8 DIN 315-M6 Mutter nut 42 3 DIN 6340- 8,4 Scheibe washer
3 16 DIN 125-A6,4 Scheibe washer 43 1 1300287-00 Verschraubung screw joint
4 1 009252-00 Tischplatte table plate 44 6 1100284-00 Drossel throttle valve
5 21 1400343 Verschraubung screw joint 45 2 2100755-044 Distanzhülse spacer
6 20 002381-00 Mutter nut 46 2 DIN 912- M4x50 Schraube screw
7 8 DIN 963-M6x35 Schraube screw 47 1 009781-00 Verteiler distributor
8 13 002379-00 Luftdüse air jet 48 2 DIN 934 M4 Mutter nut
9 8 002430-00 Halter holder 49 3 1400337-00 Steckverbindung plug-in connection
10 8 DIN 933-M6x20 Schraube screw
11 2 009302-00 Halter links holder left
12 1 009304-00 Blech rechts sheet metal left
13 1 009303-00 Blech links sheet metal right
14 1 1300323 Schraube screw
15 2 1300310 Doppelnippel double nipple
16 2 1400341 Verschraubung screw joint
17 2 1200277 Manometer pressure gauge
18 1 1400336 Kreuzstück cross
19 1 1300321 Verschraubung screw joint
20 2 DIN 125-A3,2 Scheibe washer
21 2 DIN 912-M3x10 Schraube screw
22 2 1200274 Druckregler pressure regulator
23 1 009253-00 Tischplatte table plate
24 12 1900541 Magnet magnet
25 2 DIN 912-M3x8 Schraube screw
26 1 009167-00 Fotozellenhalter photocell holder
27 21 DIN 965-M4x14 Schraube screw
28 1 009168-00 Fotozellenhalter photocell holder
29 1 007968-00 Verteiler distributor
30 1 DIN 912-M5x12 Schraube screw
31 1 008321-00 Fotozellenhalter photocell holder
32 2 DIN 84-M3x20 Schraube screw
33 1 2100743.04 Fotozelle photocell
34 1 009529-00 Halter holder
35 2 DIN 965-M4x10 Schraube screw
36 1 002379-01 Luftdüse air jet
37 1 002379-02 Luftdüse air jet
38 1 002379-03 Luftdüse air jet
39 1 002379-04 Luftdüse air jet
40 1 002379-05 Luftdüse air jet
Tafel 1 Tischteile 1360/1365

NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME NR. No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME
1 4 1100191 Ventil valve 39 2 009190-00 Maschinenrahmen machine frame
2 1300351 PVC - Schlauch PVC- tube 40 1 1200272.96 Filterregler filter controller
3 4 3300231 Luftdüse air jet 41 1 1300255-01 Verschraubung screw joint
4 2 008811-00 Verteiler distributor 42 8 2500873 Stopfen plug
5 2 1100252 Klemme clamp 43 1 009160-00 Halter holder
6 1 009291-00 Tischgestell table frame 44 1 009207-00 Halter holder
7 1300350 PVC - Schlauch PVC- tube 45 1 1600410 Klemme clamp
8 2 2500888 Abfallbehälter waste box 46 2 000051-00 Platte plate
9 6 DIN 912-M4x20 Schraube screw 47 1 006661-00 Klemmstück clamp
10 6 DIN 912-M8x30 Schraube screw 48 1 005770-00 Stellring set collar
11 10 DIN 6340-8,4 Scheibe washer 49 1 009050-00 Lasche cover plate
12 2 2400826-00 Motor engine 50 1 007811-00 Rohr pipe
13 2 2500839 Keilriemen vee belt 51 2 2500877-02 Stopfen plug
14 2 2400748 Riemenscheibe belt pulley 52 1 DIN 912-M6x20 Schraube screw
15 8 DIN 912-M5x10 Schraube screw 53 1 002313-00 Befestigung fastening
16 2 1600447 Klemme clamp 54 1 008986-00 Klemme clamp
17 1 009164-00 Schutzbügel protective frame 55 4 1600455 Gummipuffer rubber
18 1 009883-00 Fotozellenhalter photocell holder 56 4 DIN 913-M12x40 Gewindestift set screw
19 1 2100743-04 Fotozelle photocell 57 4 DIN 934 M12 Mutter nut
20 2 DIN 84-M3x20 Schraube screw 58 8 DIN 933-M10x20 Schraube screw
21 2 DIN 965-M4x20 Schraube screw 59 8 DIN 9021 10,5 Scheibe washer
22 1 008813-00 Ablage rack 60 2 DIN 912 M6x10 Schraube screw
23 4 006586-00 Stellfuss set foot 61 2 DIN 985 M8 Mutter nut
24 4 DIN 934-M6 Mutter nut 62 2 DIN 1587 M8 Mutter nut
25 4 DIN 933-M8x25 Schraube screw 63 2 DIN 934 M8 Mutter nut
26 3 DIN 912-M5x20 Schraube screw 64 2 DIN 912-M8x50 Schraube screw
27 2 2700877 Stopfen plug 65 2 009707-00 Platte plate
28 3 1600439 Klemme clamp 66 2 009708-00 Klemm-Auge clamp
29 2 009191-00 Halter holder 67 2 DIN 125-A8,4 Scheibe washer
30 18 DIN 912-M5x15 Schraube screw
31 2 DIN 934 M5 Mutter nut
32 1 008812-00 Halter holder
33 1 008814-00 Ablage rack
34 8 DIN 913-M10x100 Gewindestift set screw
8 DIN 913-M10x70 Gewindestift set screw
35 24 DIN 934-M10 Mutter nut
36 8 DIN 9021-10 Scheibe washer
37 8 91-179.483-05 Gummipuffer rubber
38 2 DIN965-M4x15 Schraube screw
39 2 004443-00 Maschinenrahmen machine frame
Tafel 2 Tischteile 1360/1365

NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME NR. No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME

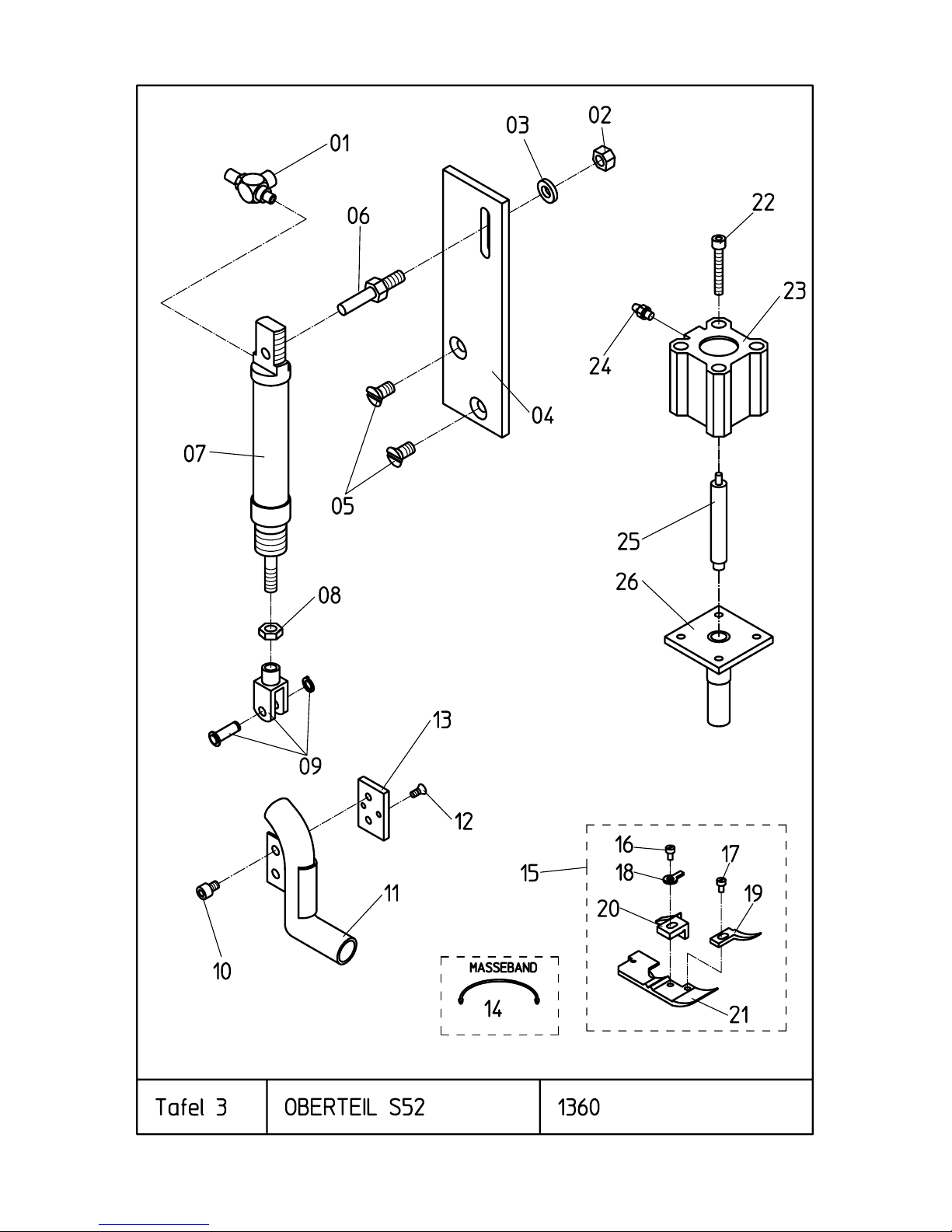

1 1 007418-00 Drossel throttle valve
2 1 DIN 934-M6 Mutter nut
3 1 DIN 125-A6,4 Scheibe washer
4 1 004397-00 Zylinderhalter cylinder holder
5 2 DIN 963-M6x12 Schraube screw
6 1 004404-00 Stehbolzen stay bolt
7 1 1000172 Zylinderhalter cylinder
8 1 DIN 439-M6 Mutter nut
9 1 1000099 Befestigung fastening
10 2 DIN 912-M4x5 Schraube screw
11 1 002407-00 Absaugung suction
12 2 DIN 963-M3x4 Schraube screw
13 1 002406-00 Befestigung fastening
14 1 2100412 Masseband earthing strap
15 1 3300316 Fuss komplett foot complete
16 1 3300219 Schraube screw
17 1 3300223 Schraube screw
18 1 3300039 Blattfeder leaf spring
19 1 002946-00 Messeranschlag knife stop
20 1 006141-00 Kettelzunge chain tongue
21 1 004758-00 Fuss foot
22 4 DIN 912-M5x35 Schraube screw
23 1 1000204 Zylinder cylinder
24 1 1400343 Verschraubung screw joint
25 1 007873-00 Welle shaft
26 1 007872-00 Anschlag edge guide
Tafel 3 Oberteil S 52 1360/1365

521 11 22
64
817
12 316
13 19
18 9
7
20
2
1
10
14
15

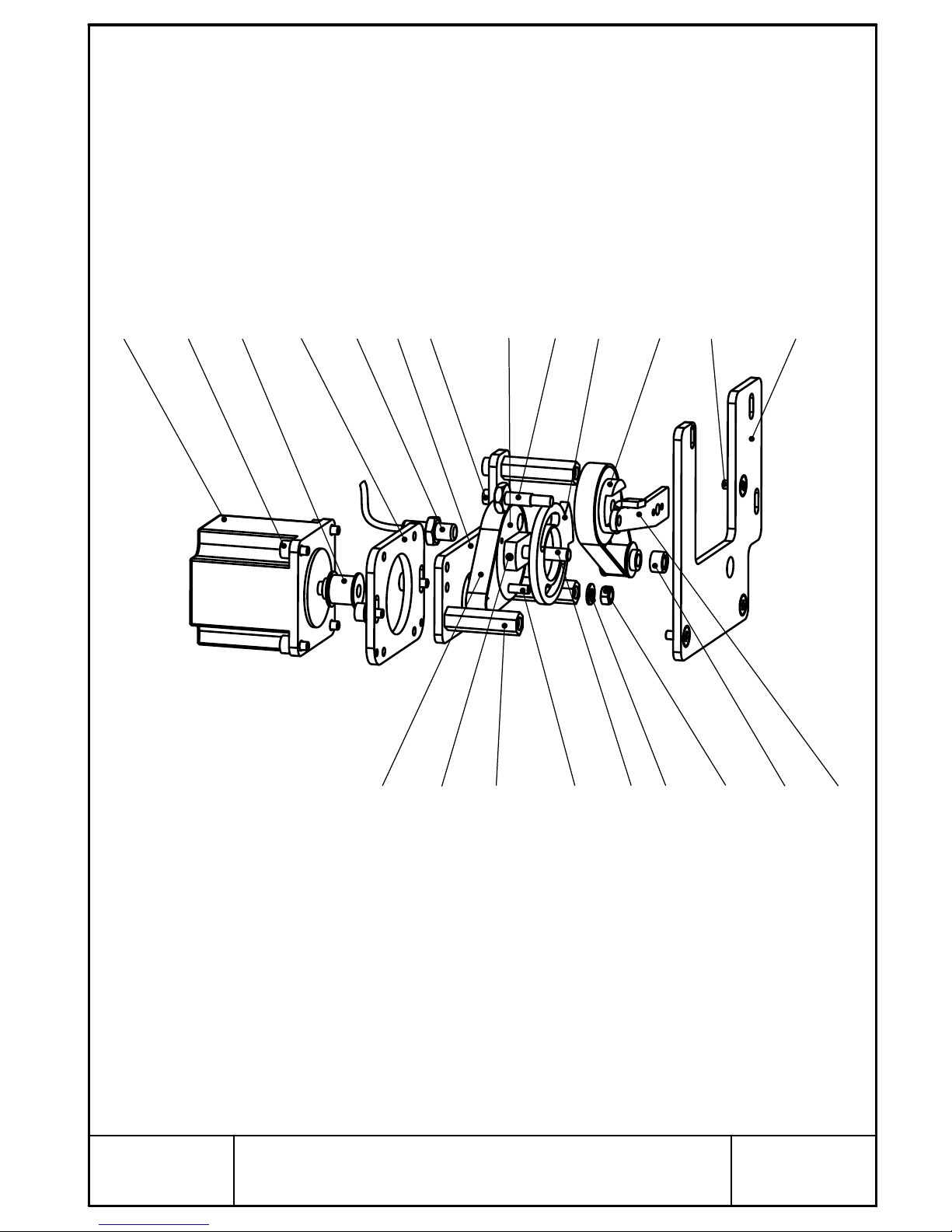

Tafel 4Vorgelege-S52 1360
