Beisler 1265-5 Guide

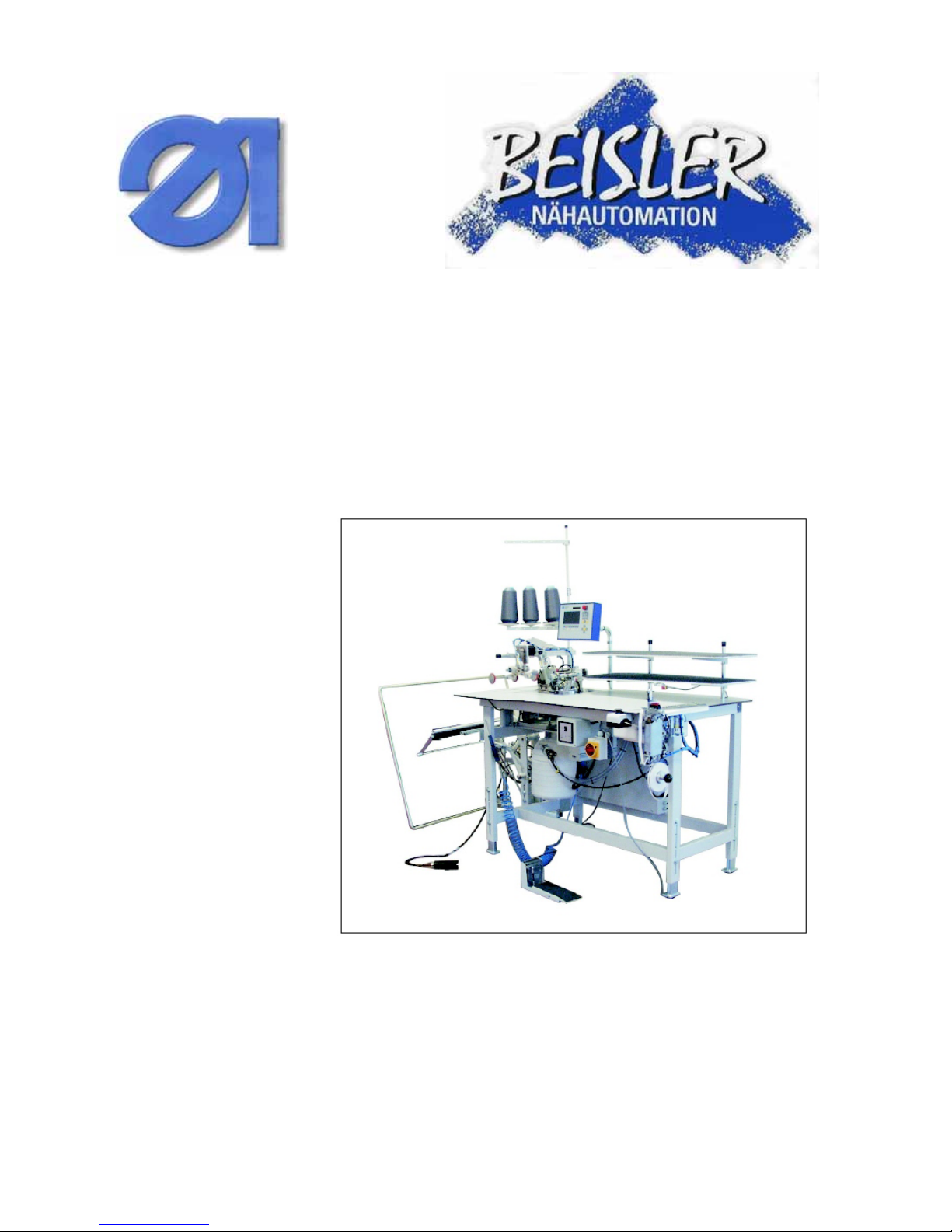

Einkopf-Umstech-Automat
Automatic single head serging unit
1265/5
Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: [phone]
Interims TEILELISTE
SPARE PART LIST
ERSATZTEILE BESTELLUNG/ SPARE PART ORDER
E-mail: [email protected]
20.04.2008
DocNr.:DOC 000010 / Version 1

03.06.2007
BENNENUNG TAFEL
PAGE NAME
Tischteile 1 table parts
Konturenführung 2 contour guide
Puller 3 puller
Getriebe Obertransport 4 gear top feed
Getriebe Differential 5 gear differential
Fußdruck 6 foot pressure
Spannungslüftung 7 tension release
Schmutzabsaugung 8 dirt suction
Schaltkasten / Ventilverteilung 9 control box / valve distribution
Steuerung 10 control
Hilfsrolle 11 additional roll
Verschleißteile 12 wear parts
Schaltkasten Klebehefter 13 control box glue crimper
Futterklammer 14 lining clamp
Klebehefter 15-17 glue crimper
Direct Drive 18 direct drive
Stapler 19-20 stacker
Klappstapler stacker
INHALTSVERZEICHNIS 1265/5

X
1
6
7
2
18
19
5
13
15
14
3
5
9
8
17
4
Detail X
10
12
11
Tafel
Tischteile 1265-5
1265-5

NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME
1 1 011305-00 Tischgestell table frame
2 1 011441-00 Tischplatte table plate
1 011441-01 Tischplatte für Klebeeinrichtung table plate for glue station
3 4 011451-00 Haltearm holding arm
4 2 009652-00 Rohr tube
5 2 011472-00 Ablageplatte rack plate
6 4 006586-00 Stellfuß - Stellplatz set foot
7 4 1600455-00 Gummipuffer rubber stopper
8 8 DIN 9021 10-5 Scheibe washer
9 8 DIN 933-M10x20 Sechskantschraube screw
10 5 002379-00 Luftdüse air jet
11 5 1400341-00 Verschraubung screw joint
12 5 002381-00 Mutter nut
13 4 DIN 965 A M5x16 Senkschraube countersunk screw
14 4 DIN 125 A5,3 Scheibe washer
15 4 DIN 934 M5 Mutter nut
16 4 DIN 912 M5x10 Zylinderschraube cylinder screw
17 6 1900541-00 Haftmagnet magnet
18 1 2400818-00 Schubkasten drawer
19 11 DIN 965 A M4x16 Senkschraube countersunk screw
Tafel 1 Tischteile 1265-5 1265-5

6
9
11
12
13
15
14
10
52
50
24
3
54
18
19
51
8
7
28
7
27
28
26
34
46
5
42
37
43
7
44
47
45
32
41
33
39
29
36
4
3
48
2
23
53
16
20
49
1
22
21
17
35
30
40
009248.00 f. EX
2100743.04
Tafel

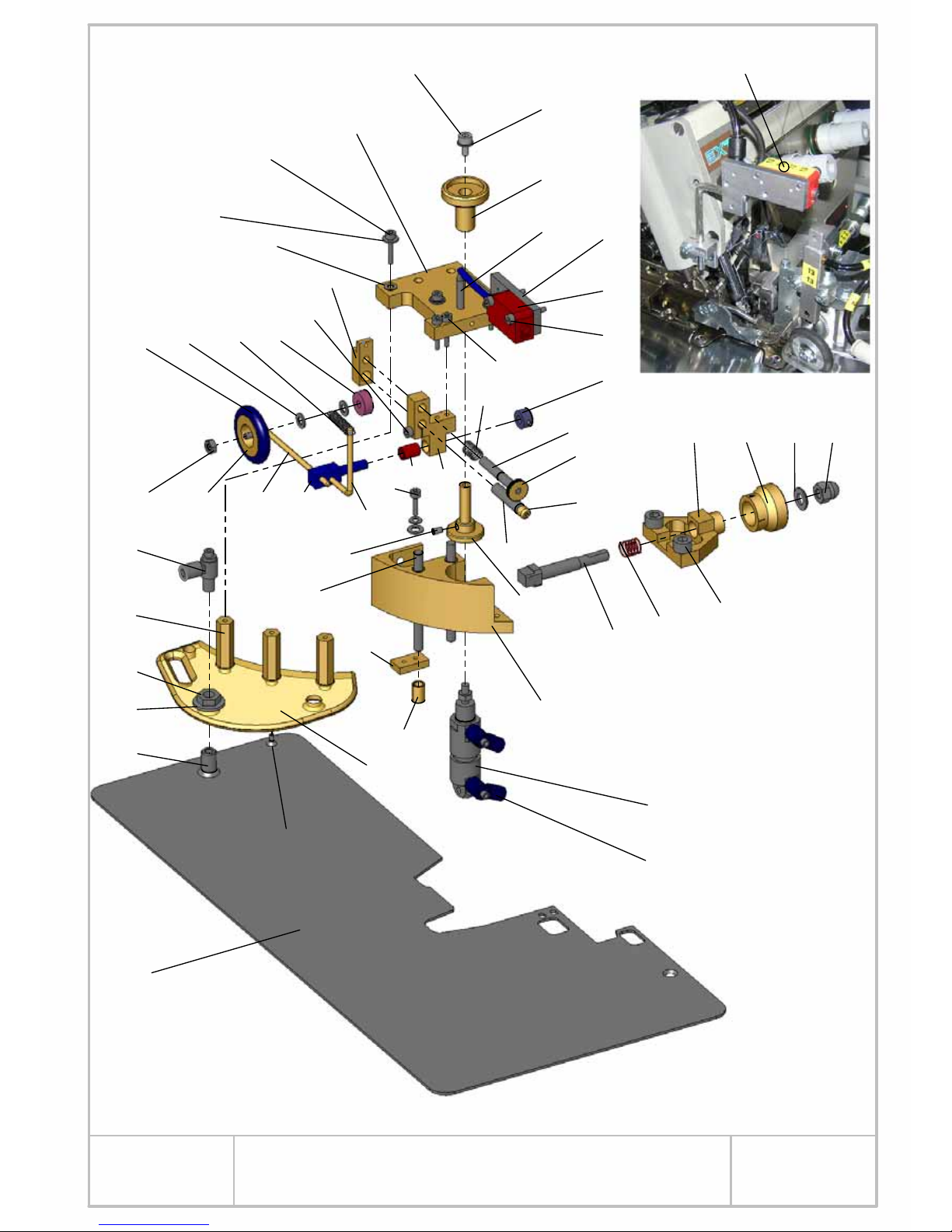

konturenführung 1265-5
1265-5

NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME
1 1 009248.00 Einlegeplatte inlay plate 41 1 004984-00 Raendelmutter milled nut
2 2 002390-00 Welle shaft 42 1 002382-00 Rolle roll
3 5 1500426-00 DU-Buchse DU-bushing 43 1 002383-00 Rollenhalter roll holder
4 1 002372-00 Einschiebebolzen bolt 44 1 1500373-00 Kugellager ball bearing
5 2 DIN 934 M4 Mutter nut 45 1 002386-00 Rollenhebel roller lever
6 1 002370-00 Einstellschraube adjusting Screw 46 1 1600463-00 Stellring set collar
7 8 DIN 125 A4,3 Scheibe washer 47 1 010630-00 Klemmwelle clamping shaft
8 1 DIN 912 M4x8 Zylinderschraube cylinder screw 48 1 008430-00 Rollenhalter roll holder
9 1 002398-00 Höhen-Anschlag vertical clearance 49 2 DIN 965 A M3x6 Senkschraube countersunk screw
10 1 002388-00 Anschlag welle stop unit shaft 50 1 1000045-00 Zylinder cylinder
11 1 002397-00 Stellschraube adjusting screw 51 1 002472-00 Führungsbügel guide bow
12 1 DIN 125 B6,4 Scheibe washer 52 1 002471-00 Führung guide
13 1 DIN 1587 M6 Hutmutter cap nut 53 1 011000-00 Führungsplatte guide plate
14 1 1700476-00 Druckfeder pressure spring 54 1 010969-00 Platte plate
15 2 DIN 912 M6x8 Zylinderschraube cylinder screw
16 3 009305-00 Distanzbolzen spacer bolt
17 1 008398-00 Halter holder
18 1 009804-00 Fotozellenhalter photocell holder
19 1 2100743-04 Fotozelle photocell
20 1 002379-00 Luftdüse air jet
21 1 DIN 125 A8,4 Scheibe washer
22 1 002381-00 Mutter nut
23 1 7418-00 Drossel throttle valve
24 2 006927-00 Abluftdrossel exhaust air throttle valve
25 1 DIN 912 M3x8 Zylinderschraube cylinder screw
26 2 DIN 912 M3x20 Zylinderschraube cylinder screw
27 5 DIN125 A3,2 Scheibe washer
28 5 DIN 912 M3x16 Zylinderschraube cylinder screw
29 2 DIN 912 M3x12 Zylinderschraube cylinder screw
30 3 DIN 913 M4x5 Gewindestift set screw
31 1 DIN 913 M3x5 Gewindestift set screw
32 1 1700449-00 Zugfeder spring
33 1 1700462-00 Druckfeder pressure spring
34 1 008429-00 Halter holder
35 1 DIN 912 M3x10 Zylinderschraube cylinder screw
36 1 002387-00 Druckstück thrust piece
37 1 1100129-00 O-Ring o-ring
38 1 DIN 6799 3,2 Sicherungsscheibe lock washer
39 1 1000120-00 Zylinder cylinder
40 1 008428-00 Stehbolzen stay bolt
Tafel 2 konturenführung 1265-5 1265-5

Tafel 10 Puller 1265-5/ 1282-5 / 1283-5
66
48
48 19
20 62
49
15 14
16 17
46 47 65
13
61
11
18
12
45
10
2
59
31
36
57
50
30
28
55
56
60
27
40
64
35
33
58
25
23
39
38
37
26
34
21
22
3
42
50
43
63
4
1
54
32
52
53 86
7
544 9
51
24
26 41
29
67

NR.
No. STÜCK PIECE ARTIKEL NR. ARTICLE NO. BEZEICHNUNG NAME NR. No. STÜCK PIECE ARTIKEL NR. ARTICLE NO. BEZEICHNUNG NAME
1 1 011676-00 Platte plate 41 1 008876-00 Welle shaft
2 1 2102027-02 Schrittmotor stepping motor 42 1 010790-00 Halter holder
3 4 DIN 912 M5x12 Zylinderschraube cylinder screw 43 1 1200274-00 Druckregler pressure regulator
4 1 010679-00 Zahnrad gear 44 2 2500958-01 Distanzrolle spacer roll
5 1 2500919-10 Zahnriemen toothed belt 45 1 DIN 912 M6x35 Zylinderschraube cylinder screw
6 1 011677-00 Lagerbock bearing bracket 46 1 DIN 912 M10x25 Zylinderschraube cylinder screw
7 1 010680-00 Zahnrad gear wheel 47 1 DIN 912 M6x30 Zylinderschraube cylinder screw
8 6 1500379-00 Kugellager ball bearing 48 3 DIN 912 M4x8 Zylinderschraube cylinder screw
9 1 011665-00 Schutz guard 49 1 DIN 912 M8x45 Zylinderschraube cylinder screw
10 1 011613-00 Rohr tube 50 3 DIN 912 M4x10 Zylinderschraube cylinder screw
11 1 011614-00 Lagerkopf bearing head 51 2 DIN 912 M4x30 Zylinderschraube cylinder screw
12 1 011612-00 Bolzen bolt 52 1 DIN 912 M5x16 Zylinderschraube cylinder screw
13 1 008145-00 Stellring set collar 53 1 DIN 125 A5,3 Scheibe washer
14 1 011641-00 Halter holder 54 1 DIN 912 M4x25 Zylinderschraube cylinder screw
15 1 011644-00 Bolzen bolt 55 1 DIN 912 M3x12 Zylinderschraube cylinder screw
16 1 1000216-00 Zylinder cylinder 56 2 DIN 912 M4x12 Zylinderschraube cylinder screw
17 1 1000202-00 Gelenkkopf swivel head 57 1 DIN 125 A4,3 Scheibe washer
18 1 011642-00 Hebel lever 58 1 DIN 912 M6x25 Zylinderschraube cylinder screw
19 1 011643-00 Schutz guard 59 1 DIN 912 M4x20 Zylinderschraube cylinder screw
20 6 006927-00 Abluftdrossel exhaust air throttle valve 60 3 DIN 912 M3x16 Zylinderschraube cylinder screw
21 1 003494-01 Welle shaft 61 8 DIN 913 M6x10 Gewindestift set screw
22 2 009077-00 Lager bearing 62 2 1300312-00 Reduktions-Verschraubung reduction fitting
23 2 009075-00 Welle shaft 63 2 1400341-00 Verschraubung screw joint
24 1 010676-00 Halter holder 64 7 DIN 913 M4x6 Gewindestift set screw
25 2 2500925-02 Zahnriemen toothed belt 65 1 DIN 912 M6x12 Zylinderschraube cylinder screw
26 4 1500377-00 Kugellager ball bearing 66 1 DIN 913 M5x8 Gewindestift set screw
27 3 010678-00 Rolle roll 67 2 1500552-01 Gleitbuchse slide bushing
28 2 009076-00 Klemme clamp
29 2 005004-00 Gelenkkopf swivel head
30 2 1000245-00 Zylinder cylinder
31 2 1000102-00 L- Befestigung L-fastener
32 1 9069-00-1360 Zylinder Halter cylinder holder
33 2 009086-00 Synchronscheibe gear
34 1 009082-00 Führungsgabel guide unit
35 1 010627-00 Distanzhülse spacer former
36 1 009070-00 Lasche cover plate
37 2 009085-00 Klemmring clamping ring
38 2 009084-00 Synchronscheibe gear
39 1 1600466-00 Stellring set collar
40 1 009293-00 Welle shaft
Tafel 3 Puller 1282-5 / 1283-5 / 1265-5 1265-5

20
21
2
19
22
19
1
5
9
15
8
23
16
17
12
4
7
6
18
13
3
11
24
9
Tafel
4
Getriebe Obertransport 1265
1265/5

NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME
1 1 010635-00 Motorplatte motor plate
2 1 2102027-03 Schrittmotor stepping motor
3 1 010636-00 Zwischenplatte plate
4 1 010634-00 Befestigungsplatte fastening plate
5 3 010637-00 Distanzbolzen spacer bolt
6 2 1500437-00 Sintermetallbuchse sintered metal sleeve
7 1 010638-00 Welle shaft
8 1 009176-02 Synchronscheibe gear
9 2 2500925-04 Zahnriemen toothed belt
10 1 010632-00 Synchronscheibe gear
11 1 009176-01 Synchronscheibe gear
12 1 009183-01 Anschlaglasche stop unit lug
13 1 DIN 913 M4x10 Gewindestift set screw
14 1 010639-00 Referenzierscheibe referencing washer
15 1 DIN 913 M5x20 Gewindestift set screw
16 5 DIN 125 A5,3 Scheibe washer
17 1 DIN 934 M5 Sechskantmutter nut
18 3 DIN 965 A M5x10 Senkschraube countersunk screw
19 8 DIN 912 M5x8 Zylinderschraube cylinder screw
20 1 010648-00 Verkleidung cover panel
21 2 DIN 912 M3x6 Zylinderschraube cylinder screw
22 1 2100724-00 Näherungsschalter proximity switch
23 1 009175-00 Synchronscheibe gear
24 1 76-04012-00 Abziehbild decal picture
Tafel 4Getriebe Obertransport 1265 1265/5

2
18
19
18
1
5
9
14
8
20
15
16
4
7
6
17
12
3
11
9
Tafel
5
Getriebe Differentialtransport 1265
1265 /5

NR.
No. STÜCK PIECE ARTIKEL NR. ARTICLE NO. BEZEICHNUNG NAME NR. No. STÜCK PIECE ARTIKEL NR. ARTICLE NO. BEZEICHNUNG NAME
1 1 010635-00 Motorplatte motor plate
2 1 2102027-03 Schrittmotor stepping motor
3 1 010636-00 Zwischenplatte plate
4 1 010634-00 Befestigungsplatte fastening plate
5 3 010637-00 Distanzbolzen spacer bolt
6 2 1500437-00 Sintermetallbuchse sintered metal sleeve
7 1 010638-00 Welle shaft
8 1 009176-02 Synchronscheibe gear
9 2 2500925-04 Zahnriemen toothed belt
10 1 010632-00 Synchronscheibe gear
11 1 009176-01 Synchronscheibe gear
12 1 DIN 913 M4x10 Gewindestift set screw
13 1 010639-00 Referenzierscheibe referencing washer
14 1 DIN 913 M5x20 Gewindestift set screw
15 5 DIN 125 A5,3 Scheibe washer
16 1 DIN 934 M5 Sechskantmutter nut
17 3 DIN 965 A M5x10 Senkschraube countersunk screw
18 8 DIN 912 M5x8 Zylinderschraube cylinder screw
19 1 2100724-00 Näherungsschalter proximity switch
20 1 009175-00 Synchronscheibe gear
Tafel5 Getriebe Differential 1265 / 5

3
2
1
13
8
15
4
14
76
16
17
NR.
No. STÜCK PIECE TEILENR. Bezeichnung Name
1 1 012094-00 Zylinder Nacharbeit cylinder
2 1 011834-00 Begrenzer delimiter unit
3 1 9596-01-1265 Halter holder
4 1 1400343-00 Verschraubung screw joint
5 1 DIN 6799 -7 Sicherungsscheibe lock washer
6 1 012092-00 Sechskantgewindewelle
7 1 DIN 439 A M8 Sechskantmutter nut
8 1 DIN 467 M8 Raendelmutter milled nut
9 2 DIN 912 M3x40 Zylinderschraube cylinder screw
10 2 DIN 912 M4x25 Zylinderschraube cylinder screw
11 1 DIN 933 M4x16 Sechskantschraube screw
12 1 DIN 934 M4 Mutter nut
13 1 1600493.00 federndes Druckstück spring-loaded thrust pad
14 1 DIN 934 M5 Mutter nut
15 1 011850-00 Halter holder
16 1 1200277-00 Manometer pressure gauge
17 1 1300310-00 Verschraubung screw joint

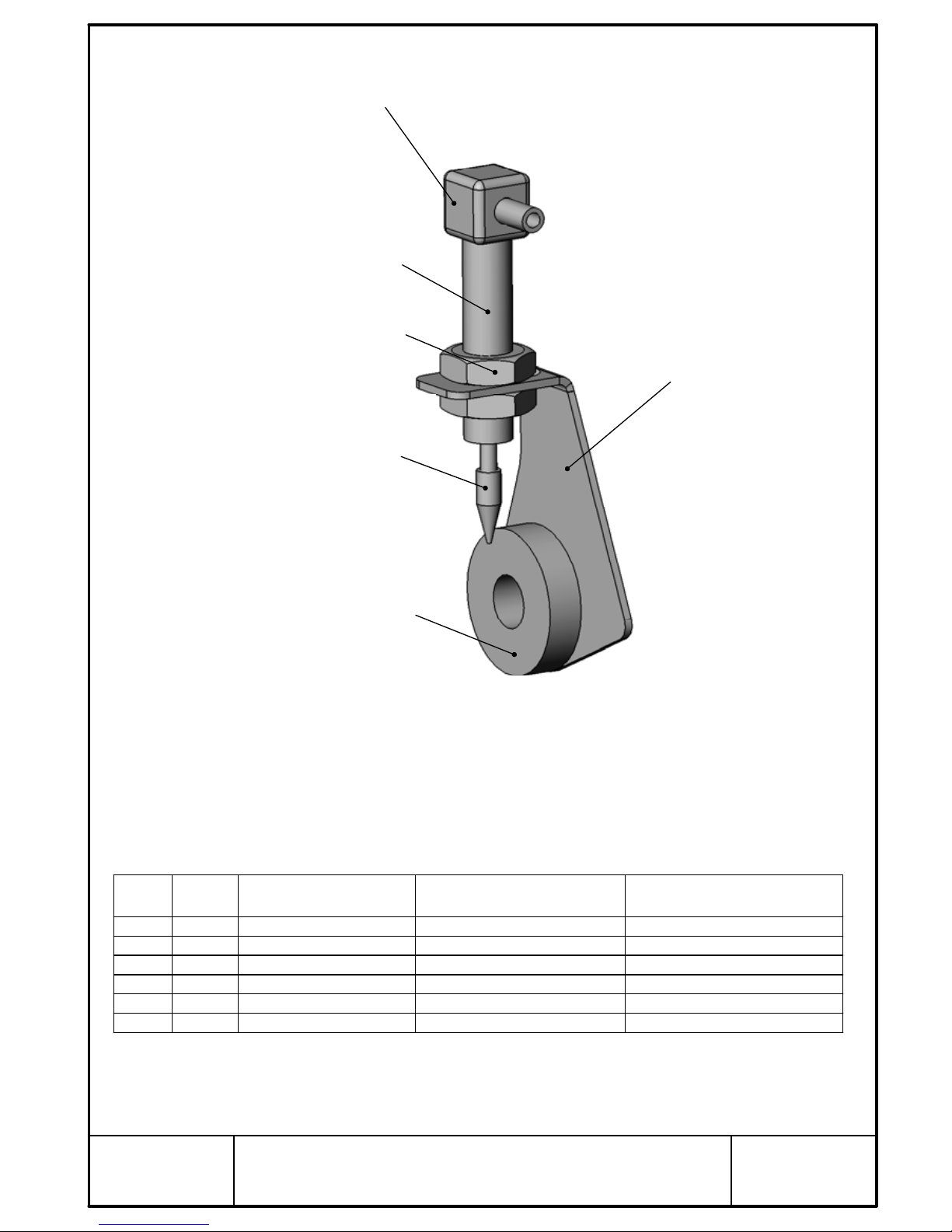

Fussdruck
Tafel 6 1265-5

2
3
4
1
6
5
NR.
No.
STÜCK
PIECE
TEILENR. Bezeichnung Name
11 9780-00-1281 Winkel square
21 1400341-00 Verschraubung screw joint
31 1000120-00 Zylinder cylinder
42
DIN 439-M6 Sechskantmutter
nut
51 009924-00 Scheibe washer
61 009923-00 Stift tack
Tafel 7
Spannungslüftung
1265/5

12
11
10
1
6
5
8
9
2
4
3
7
Tafel 8
Schmutzabsaugung
1265 / 5

NR.
No. STÜCK PIECE ARTIKEL NR. ARTICLE NO. BEZEICHNUNG NAME NR. No. STÜCK PIECE ARTIKEL NR. ARTICLE NO. BEZEICHNUNG NAME
1 2 1100191-00 Ventil valve
2 1 1100252-00 Schlauchklemme tube Clamp
3 1 2406-00-1320 Absaug-Befestigung vacuum fastening
4 1 2407-00-1320 Absaugung suction
5 1 8811-00-1220 Verteiler distributor
6 2 3300231-00 Luftdüse air jet
7 2 DIN 965-M3x4 Senkschraube countersunk screw
8 2 DIN 912-M4x5 Zylinderschraube cylinder screw
9 2 DIN 125 A4,3 Scheibe washer
10 1 1100161-30 Ventil valve
11 1 1100161-31 Steckdose socket
12 1 2500888-00 Abfallbehälter waste bowl
Tafel 8 Schmutzabsaugung 1265 / 5

Tafel 9 Schaltkasten +Ventilverteilung 1265/5
2102021.392102021.17
Fuse 6,3A M
Fuse 2,5A
2102084.002102083.00
1100161-311100161-301300287.001100500.01
1100500.05
1100500.03
1100500.99 1100500.11 1100500.07
1100500.02
2102085.00
