Beisler 2112/5 Guide

Kurznaht Automat
SHORT SEAM AUTOMAT
2112/5
Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: [phone]
TEILELISTE
SPARE PART LIST
Stand 04.10.2007
ERSATZTEILE BESTELLUNG/ SPARE PART ORDER
E-mail: [email protected]
DocNr.:DOC 000018 / Version 1

21.04.2005
BENNENUNG TAFEL
PAGE NAME
TISCHTEILE 1 TABLE PARTS
OBERTEILAUFHÄNGUNG 2 SEWING HEAD SUSPENSION
OBERTEIL 3 SEWING HEAD
ABDECKUNG 4 COVER PLATE
ANTRIEB 5 DRIVE
EINLEGETISCH 6 LOADING TABLE
TRANSPORT 7 FEED
KLAMMERTRANSPORT 8+9 CLAMP FEED
KLAMMER 10 CLAMP
FADENFÄNGER 11 THREAD CATCHER
VENTILVERTEILUNG 12 VALVE BLOCK
HUBTISCH 13 LIFTING TABLE
HUBTISCHABSENKUNG 14 LIFTING TABLE SINK
SCHIEBETISCH 15 SLIDING TABLE
EINLEGESTATION 16+17 LOADING STATION
STEUERUNG 18 CONTROL
SCHERE LINKS-RECHTS 19 CUTTER LEFT-RIGHT
SCHERE EINLEGETISCH 20 CUTTER LOADING TABLE
GLEITBLECH 21 SLIDE PLATE
LAMPE 22 LIGHT
LASERLAMPE 23 LASER LIGHT
VAKUUMPUMPE 24 VACUUM PUMP
VAKUUM VENTIL 25 VACUUM VALVE
BÜNDELKLAMMER 26 BUNDLE CLAMP
ABLAGETISCH 27 DEPOSITING TABLE
BLASEINRICHTUNG 28 BLOWING DEVICE
SCHLITZLEISTENKLEMME 29 FLY PIECE CLAMP
SCHLITZLEISTENKLAMMER 30 FLY PIECE CLAMP
STATION RECHTE SCHLITZLEISTE 31 STATION RIGHT FLY PIECE
OBERTEIL DA STEPPSTICH SEWING HEAD DA LOCK STITCH
INHALTSVERZEICHNIS 2112/5

73
76
27
42
75
57
8
1
16
74
47
15
7
40
70
60
24
23
25
7
41
22
14
55
58
19
59
20
21
44
2
43
46
29
28
61
69
68
67
62
64
56
17
4
52
12
63 48 49
3
4
13
34
54
35
36
9
37
65
53
39
66
11
31
30 51
50 18
26
10
33
36
45
6
538
32
50
71
72
36
Tafel 1 TISCHTEILE 2112

NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME NR. No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME
1 1 9765-00-2111 Tischgestell table frame 41 2 DIN 912 M3x20 Zylinderschraube cylinder screw
2 1 9776-00-2111 TISCHPLATTE table plate 42 4 DIN 912 M6x16 Zylinderschraube cylinder screw
3 1 9772-00-2111 Grundplatte base plate 43 4 DIN 9021-6,4 Scheibe washer
4 2 9742-00-2111 Halter holder 44 2 DIN 7991 M8x35 Senkschraube countersunk screw
5 4 006586-00 Stellfuß - Stellplatz set foot 45 2 Scheibe_DIN_9021
__
Scheibe washer
6 1 9801-00-2111 Distanzplatte distance plate 46 2 DIN 934 M8 Sechskantmutter nut
7 2 1600439-00 Klemme clamp 47 2 DIN 6912 M6x8 Zylinderschraube cylinder screw
8 4 1600455-00 Gummipuffer rubber stopper 48 1 9846-00-1911 Winkel angle
9 2 8466-00-2113 Halter holder 49 1 1200274-00 Druckregler pressure regulator
10 2 1000227-00 Zylinder cylinder 50 6 1400341-00 Verschraubung screw joint
11 4 1900541-00 Haftmagnet magnet 51 2 DIN 912 M4x8 Zylinderschraube cylinder screw
12 1 2400818-00 Schubfach mit Halter drawer with holder 52 1 009833-00 Tischplatte table plate
13 4 2500873-00 Rohrkappe pipe cap 53 1 9845-00-2112 TISCHPLATTE table plate
14 1 2500871-00 Rohrkappe pipe cap 54 1 009835-00 Klammer clamp
15 2 008467-00 Platte plate 55 1 009761-00 GEHÄUSE housing
16 1 7230-00-2161 Halter holder 56 1 009761-01 Stutzen connection piece
17 1 008231-01 Schutzbügel guard stirrup 57 1 4215-00-100 Ablage rack
18 1 1600447-00 Klemme clamp 58 2 2500877-05 Stopfen plug
19 2 009044-00 Halter holder 59 2 2500876-00 Rohrkappe pipe cap
20 1 009067-00 Fusstrittplatte foot threadle plate 60 2 007266-00 Sieb filter
21 1 2500910-00 Schalter switch 61 1 008431-00 Blasrohr blowing pipe
22 1 2100697-02 Lichleiter Verstärker fiber light amplifier 62 1 1100252-00 Schlauchklemme tube Clamp
23 1 1700491-00 Ölkannenhalter oilcan holder 63 1 9402-00-2112 GLEITBLECH slide plate
24 1 DIN 9021-4,3 Scheibe washer 64 1 9841-00-2211 Blindverschluss blind closure
25 1 DIN 912 M4x10 Zylinderschraube cylinder screw 65 1 2500877-06 Stopfen plug
26 2 DIN 912 M5x12 Zylinderschraube cylinder screw 66 2 2701918-00 Schraube screw
27 2 DIN 912 M6x12 Zylinderschraube cylinder screw 67 2 HNY 4 Klemme clamp
28 4 Spannstift_DIN_148
1
Spannstift locking pin 68 2 DIN 125 A4,3 Scheibe washer
29 2 DIN 912 M8x20 Zylinderschraube cylinder screw 69 2 DIN 934 M4 Mutter nut
30 2 Spannstift_DIN_148
1
Spannstift locking pin 70 1 007567-00 Rohr tube
31 2 DIN 912 M6x30 Zylinderschraube cylinder screw 71 3 2100535-00 Befestigungssockel fastening socket
32 2 DIN 912 M6x20 Zylinderschraube cylinder screw 72 3 DIN 912 M4x6 Zylinderschraube cylinder screw
33 2 DIN 912 M6x8 Zylinderschraube cylinder screw 73 1 9798-00-2111 LEISTE ledge
34 4 DIN 912 M3x6 Zylinderschraube cylinder screw 74 2 9797-00-2111 Halter holder
35 2 DIN 912 M3x10 Zylinderschraube cylinder screw 75 2 DIN 912 M6x35 Zylinderschraube cylinder screw
36 28 DIN 965-M4x16 Senkschraube countersunk screw 76 2 DIN 912 M6x25 Zylinderschraube cylinder screw
37 11 DIN 965 M4x12 Senkschraube countersunk screw
38 4 DIN 934-M12 Sechskantmutter nut
39 8 DIN 9021 10-5 Scheibe washer
40 8 DIN 933-M10x20 Sechskantschraube screw
XX TISCHTEILE 2112

9
12
18
11
10
3
4
8
14
7
2
1
13
6
5
2
1
15
1
19
16
17
7
2
1
2
OBERTEILAUFHÄNGUNG
Tafel 2 2112

NR.
NO.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME
1 12 DIN 934 M10 Sechskantmutter nut
2 8 DIN 7349 - 10,5 Scheibe washer
3 2 DIN 913 M10x80 Gewindestift grub screw
4 2 1600499-00 Buchse sleeve
5 4 DIN 912 M6x16 Zylinderschraube screw
6 4 DIN 125 A 6,4 Scheibe washer
7 2 009766-01 Träger girder
8 2 009771-00 Lagerbock bearing bracket
9 1 009770-00 Welle shaft
10 1 DIN 137 B6 Federscheibe washer
11 1 DIN 923 M6x6 Flachkopfschraube screw
12 1 009767-00 Stütze support
13 2 DIN 913 M10x100 Gewindestift grub screw
14 1 DIN 934 M8 Sechskantmutter nut
15 1 DIN 6340 - 8,4 Scheibe washer
16 1 009769-00 Bolzen bolt
17 1 1600502-00 Gummi-Metall-Puffer isolator
18 1 009768-00 Winkel square
19 2 DIN 912 M6x12 Zylinderschraube screw
Tafel 2
OBERTEILAUFHÄNGUNG2112

OBERTEIL
Tafel 3 2112
20
26
16
2
25
8
19
1
3
23
9
67
22
5
21
4
24
27
9

NR.
NO.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME
1 1 009735-00 Träger girder
2 1 009736-00 Halter holder
3 1 009737-00 Klemme clamp
4 1 009764-00 Halter holder
5 1 007109-00 Klemme clamp
6 1 007111-00 Halter holder
7 1 007110-00 Stehbolzen stay bolt
8 1 2100743-04 Tastkopf feeler
9 1 2100696-01 Lichtwellenleiter light wave conductor
10 2 009808-00 Distanzrolle sensor
11 1 DIN 912 M3x10 Zylinderschraube screw
12 1 DIN 912 M3x8 Zylinderschraube screw
13 1 DIN 913 M3x3 Gewindestift grub screw
14 2 DIN 912 M4x16 Zylinderschraube screw
15 4 DIN 912 M6x16 Zylinderschraube screw
16 1 25000784-01 Energiekette energy chain
17 2 DIN 965 M3x8 Senkschraube screw
18 2 DIN 934 M3 Sechskantmutter nut
19 1 2100754-00 Sensor sensor
Tafel 3
2112 OBERTEIL

4
1
2
3
7
5
6
8

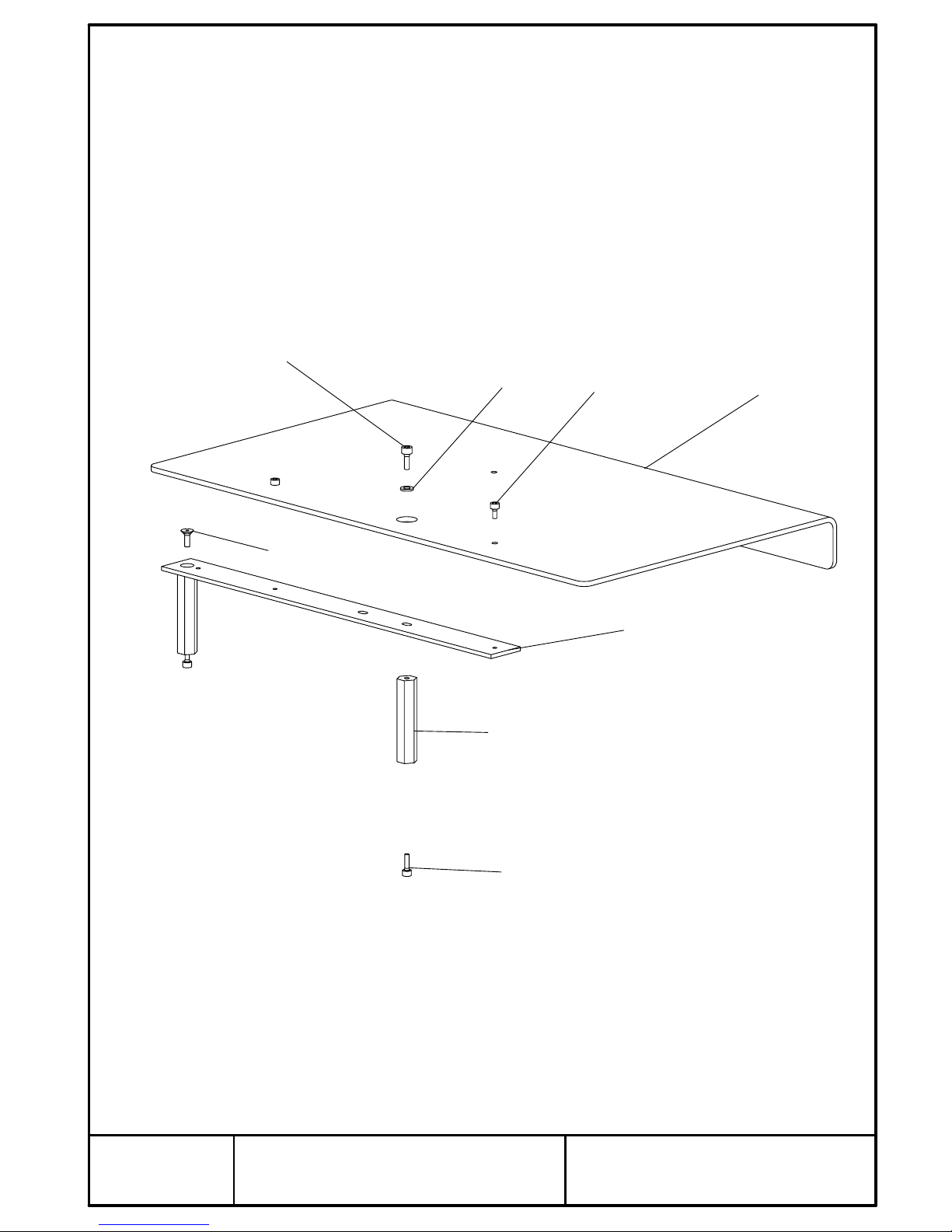

ABDECKUNG
Tafel 4 2112

NR.
NO.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME
1 1 009900-00 Haube hood
2 2 010020-00 Stehbolzen stay bolt
3 2 DIN 912 M5x16 Zylinderschraube screw
4 1 010019-00 Platte plate
5 1 DIN 125 A 6,4 Scheibe washer
6 1 DIN 7991 M6x16 Senkschraube screw
7 1 DIN 912 M6x16 Zylinderschraube screw
8 2 DIN 912 M5x10 Zylinderschraube screw
Tafel 4
2112 ABDECKUNG

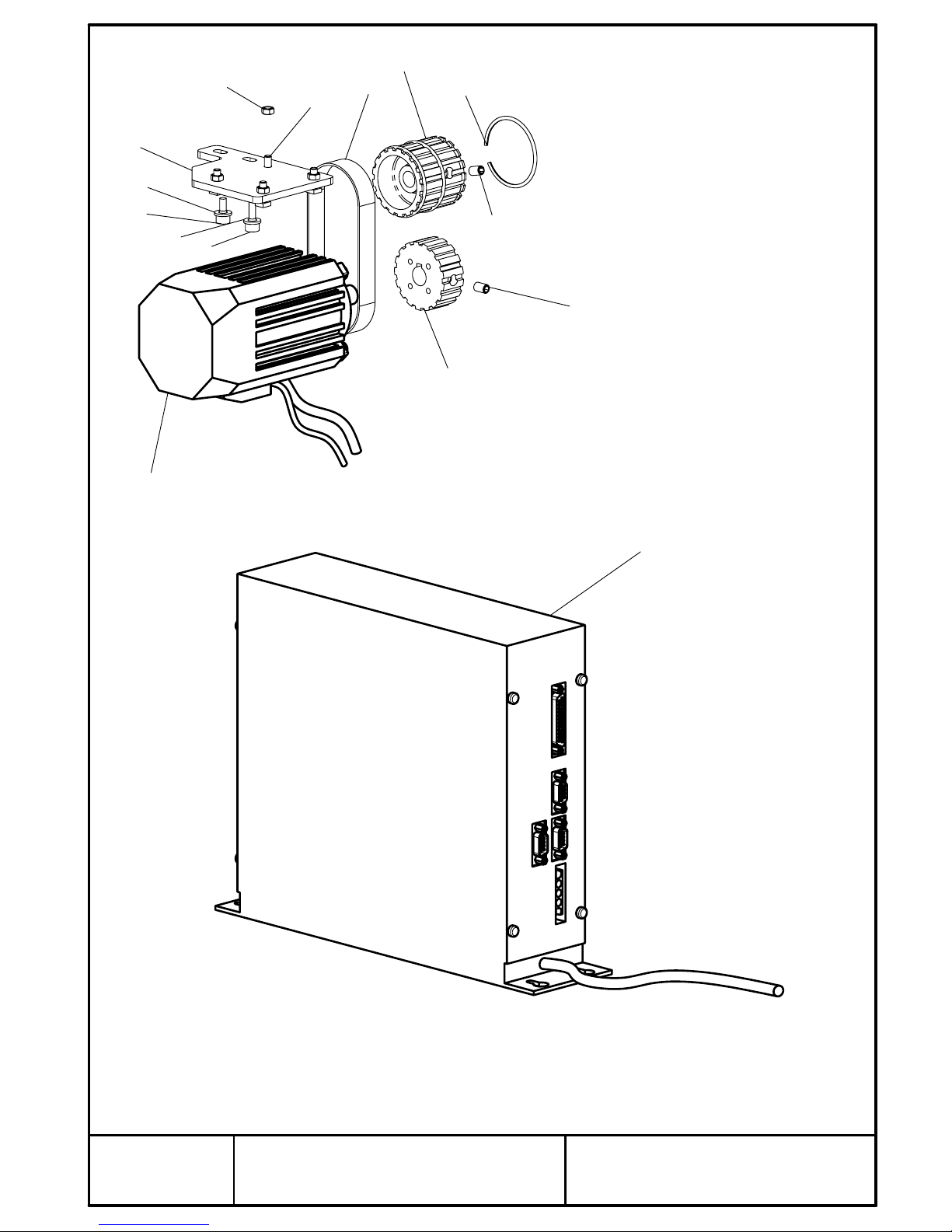

ANTRIEB
Tafel 5 2112
5
3
14
14
2
6
13
4
17
15
16
17
8
5
1

NR.
NO.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME
1 4 009913-00 4KT Schraube 4kt screw
2 1 009914-00 Zahnrad gear wheel
3 1 009921-00 Zahnrad gear wheel
4 1 009922-00 Motorhalterung engine holder
5 1 2400826-50 Komplettantrieb complete drive
6 1 2500802-04 Zahnriemen toothed belt
7 4 DIN 934 M5 Sechskantmutter nut
8 3 1500401-04 Sprengring retaining ring
9 3 DIN 913 M8x10 Gewindestift grub screw
10 1 DIN 912 M6x12 Zylinderschraube screw
11 1 DIN 912 M6x16 Zylinderschraube screw
12 2 DIN 125 A 6,4 Scheibe washer
Tafel 5
ANTRIEB2112

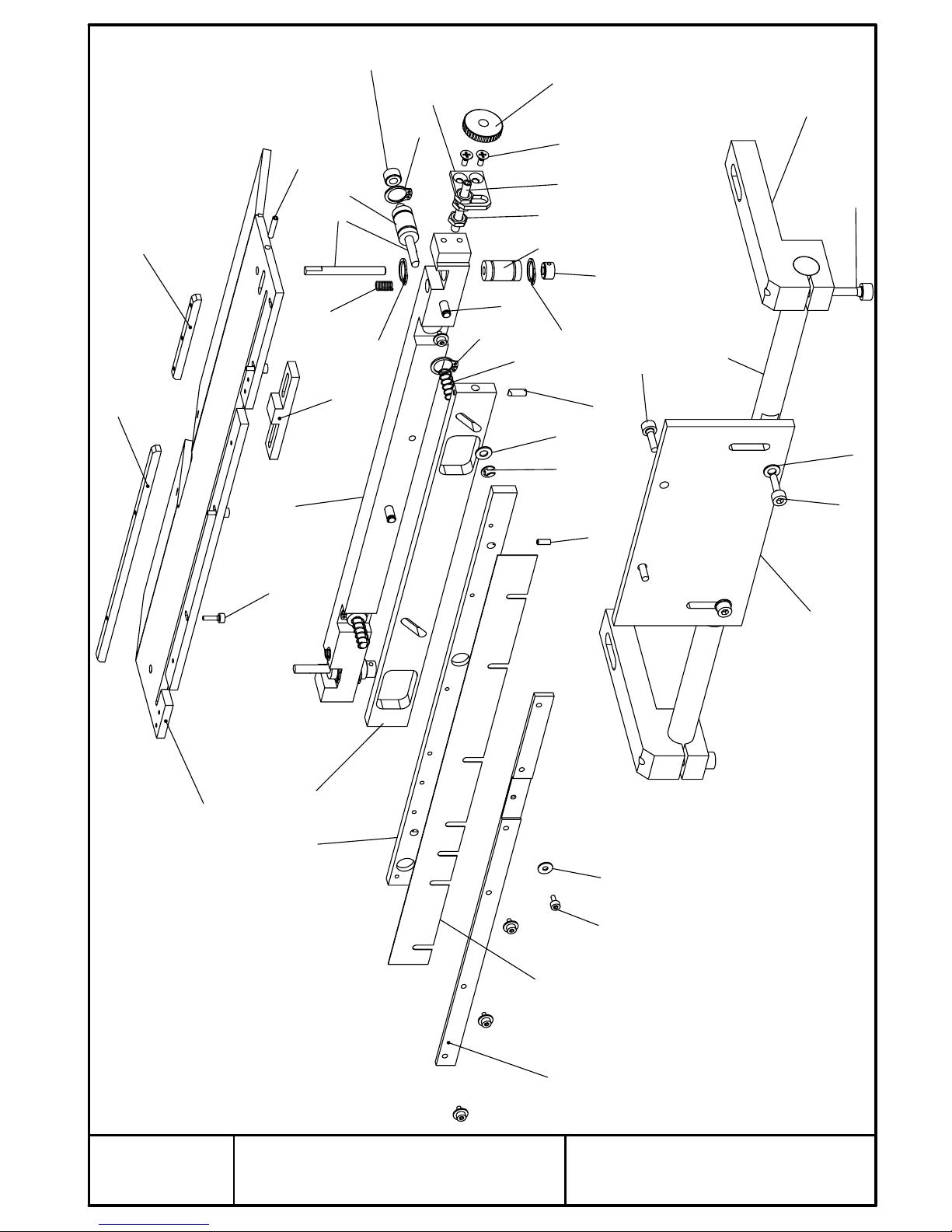

EINLEGETISCH
Tafel 6 2112
2
21
16
28
15
31
24
6
21
11
30
12
10
34
26
10
35
25
17
7
27
23
14
9
12
22
18
19
10
13
4
9
5
3
29
33
20
1
10
8
32

NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME NR. No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME
1 4 005197-00 Welle shaft
2 2 5838-00-2111 Stift tack
3 1 8661-00-2211 Halter holder
4 1 8906-00-2113 Stift tack
5 2 9732-00-2111 Halter holder
6 1 9733-00-2111 Welle shaft
7 1 9734-00-2111 Platte plate
8 1 009829-01 Platte plate
9 4 1500402-00 Kugelbuchse sleeve
10 8 1500401-00 Sicherungsring circlip
11 2 1700466-02 Feder spring
12 4 1600463-00 Stellring set collar
13 2 1700524-00 Druckfeder pressure spring
14 1 008881-00 Druckblech pressure plate
15 1 008880-00 Druckleiste workholder bar
16 1 011551-00 Schieber slide rule
17 1 008883-00 LEISTE ledge
18 3 DIN 912 M3x10 Zylinderschraube cylinder screw
19 2 DIN 913 M4x16 Gewindestift set screw
20 2 DIN 965-M4x8 Senkschraube countersunk screw
21 4 DIN 912 M5x16 Zylinderschraube cylinder screw
22 2 DIN 125 A5,3 Scheibe washer
23 5 DIN 9021-3,2 Scheibe washer
24 5 DIN 912 M3x6 Zylinderschraube cylinder screw
25 2 DIN 912 M6x25 Zylinderschraube cylinder screw
26 2 DIN 988 5x10x1 PASSSCHEIBE shim ring
27 2 DIN 6799 - 4 Sicherungsscheibe lock washer
28 1 DIN 913 M6x40 Gewindestift set screw
29 3 DIN 439-M6 Sechskantmutter nut
30 1 DIN 467 M6 Raendelmutter milled nut
31 2 DIN 913 M4x8 Gewindestift set screw
32 1 011141-00 Leiste ledge
33 1 008227-01-teil1 Leiste ledge
34 1 008227-01-teil2 Leiste ledge
35 1 012344-00 Distanzstück distance plate
EINLEGETISCH 2112/5

Tafel Zusatzklammer 2112-5 2112-5
1600404-00
1100287-00
1400341-00
012128-00
2102080-00
1000223.00
008028-01
012129-00
2100724.00
1500565-00
012125-00
010019-00
009715.00

.

31
2
16 17
1
22
4
10
11
13
12
30
34 23
29
5
9
21
33
35
36
9
6
27
28
27
32
3
27
KLAMMERTRANSPORT
Tafel 8 2112

NR.
NO.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME
1 1 008201-00 Linearführung linear motor guide
2 1 2102021-07 Schrittmotor stepping motor
3 1 009758-00 Motorplatte engine plate
4 1 009757-00 Halter holder
5 1 009009-00 Zahnrad gear wheel
6 1 009756-00 Halter holder
7 3 DIN 912 M5x20 Zylinderschraube screw
8 2 DIN 125 A 5,3 Scheibe washer
9 6 DIN 912 M5x25 Zylinderschraube screw
10 1 009755-00 Riemenschutz belt guard
11 1 007937-00 Synchronscheibe synchronous disk
12 2 1500377-00 Kugellager ball bearing
13 1 007821-00 Welle shaft
14 1 DIN 913 M3x10 Gewindestift grub screw
15 2 DIN 912 M3x6 Zylinderschraube screw
16 1 009120-00 Schutz guard
17 4 DIN 1587 M5 Sechskantmutter nut
18 1 DIN 913 M5x6 Gewindestift grub screw
19 1 DIN 912 M6x25 Zylinderschraube screw
20 1 006770-00 Halter holder
21 1 2100725-00 Schalter switch
22 1 008209-00 Zahnriemen toothed belt
23 2 004570-00 Riemenklemme belt clamp
24 2 DIN 912 M5x12 Zylinderschraube screw
25 2 DIN 912 M4x12 Zylinderschraube screw
26 2 DIN 125 A 4,3 Scheibe washer
27 1 91.7937-00 Synchronscheibe komplett synchronous disk complete
Tafel 8
2112 KLAMMERTRANSPORT

KLAMMERTRANSPORT
Tafel 9 2112
41 40
14
55
9
19
5
45
4
6
1
28
44
43
47
48
21
2
29
50
39
3
19
18
52
33
7
8
42
51 32
38
5
21
21
46
39
11
49 26
54
40
25
53
55
