Beisler 2110/5 Guide

Kurznaht Automat
SHORT SEAM AUTOMAT
2110/5 & 2111/5
Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: [phone]
TEILELISTE
SPARE PART LIST
ERSATZTEILE BESTELLUNG/ SPARE PART ORDER
E-mail: [email protected]
Stand 04.10.2007
DocNr.:DOC 000017 / Version 1

14.02.200
BENNENUNG TAFEL
PAGE NAME
TISCHTEILE 1 TABLE PARTS
OBERTEILAUFHÄNGUNG 2 SEWING HEAD SUSPENSION
OBERTEIL 3 SEWING HEAD
ABDECKUNG 4 COVER PLATE
ANTRIEB 5 DRIVE
EINLEGETISCH KURZ 6 LOADING TABLE SHORT
EINLEGETISCH LANG 7 LOADING TABLE LONG
TRANSPORT 8 FEED
KLAMMERTRANSPORT 9+10 CLAMP FEED
KLAMMER 11 CLAMP
FADENFÄNGER 12 THREAD CATCHER
VENTILVERTEILUNG 13 VALVE BLOCK
HUBTISCH 14 LIFTING TABLE
HUBTISCHABSENKUNG 15 LIFTING TABLE LOWERING DEVICE
SCHIEBETISCH 16 SLIDING TABLE
EINLEGESTATION 17 LOADING STATION
EINLEGESTATION KURZ 18 LOADING STATION SHORT
EINLEGESTATION LANG 19 LOADING STATION LONG
STEUERUNG 20 CONTROL
ETIKETTENZUFÜHRUNG 21 DEVICE AUTOMATIK LABEL
INSERTING
MARKIERUNGSLEUCHTE 22 POSITIONING LIGHT
OBERTEIL BEISLER 23 SEWING HEAD BEISLER
ANTRIEB BEISLER 24 DRIVE BEISLER
OBERTEIL BEISLER KETTENSTICH 25 SEWING HEAD BEISLER CHAIN STITCH
OBERTEIL DA KETTENSTICH 26 SEWING HEAD DA CHAIN STITCH
OBERTEIL DA STEPPSTICH SEWING HEAD DA LOCK STITCH
OBERTEIL DA KETTENSTICH SEWING HEAD DA CHAIN STITCH
INHALTSVERZEICHNIS 2110/& 2111/

20
68
27
4
17
6
10
9
2
1
5
28
37
63 64
22
62
15
26
19
39
16
14
7
50
32
30
51
52
40
18
13
41
29
25
20
66
65
45
44
38
59
60
61
47
24
23
6
8
57
33
34
35
36 54
11
56
12
55
48
49
31
49
42
21
43
46
42
38
58
53
67
69
Tafel 1 TISCHTEILE 2111

NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME NR. No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME
1 1 9765-00-2111 Tischgestell table frame 41 2 DIN 912 M6x12 Zylinderschraube cylinder screw
2 1 9775-00-2111 TISCHPLATTE table plate 42 4 Spannstift_DIN_148
1
Spannstift locking pin
3 1 Taschenbeutelklem
m
Taschenbeutelklemme-2111 43 2 DIN 912 M8x20 Zylinderschraube cylinder screw
4 1 9776-00-2111 TISCHPLATTE table plate 44 2 Spannstift_DIN_148
1
Spannstift locking pin
5 1 9772-00-2111 Grundplatte base plate 45 2 DIN 912 M6x30 Zylinderschraube cylinder screw
6 2 9742-00-2111 Halter holder 46 2 DIN 912 M6x20 Zylinderschraube cylinder screw
7 4 006586-00 Stellfuß - Stellplatz set foot 47 2 DIN 912 M6x8 Zylinderschraube cylinder screw
8 1 9801-00-2111 Distanzplatte distance plate 48 2 DIN 912 M3x10 Zylinderschraube cylinder screw
9 1 9796-00-2111 Gleitblech slide plate 49 25 DIN 965-M4x16 Senkschraube countersunk screw
10 1 9773-00-2111 TISCHPLATTE table plate 50 4 DIN 934-M12 Sechskantmutter nut
11 2 9797-00-2111 Halter holder 51 8 DIN 9021 10-5 Scheibe washer
12 1 9798-00-2111 LEISTE ledge 52 8 DIN 933-M10x20 Sechskantschraube screw
13 1 1600439-00 Klemme clamp 53 1 Kerbstift_DIN_1474-
4
Kerbstift notched taper pin
14 4 1600455-00 Gummipuffer rubber stopper 54 2 DIN 912 M6x35 Zylinderschraube cylinder screw
15 1 9463-00-2110 Winkel angle 55 2 DIN 912 M6x25 Zylinderschraube cylinder screw
16 1 1600431-00 Klemme clamp 56 2 DIN 125 A6,4 Scheibe washer
17 1 1600434-00 Klemme clamp 57 2 DIN 912 M3x20 Zylinderschraube cylinder screw
18 1 007889-00 Rohr tube 58 4 DIN 9021-6,4 Scheibe washer
19 1 1600435-00 Fussklemme foot clamp 59 2 DIN 7991 M8x35 Senkschraube countersunk screw
20 6 1400343-00 Verschraubung screw joint 60 2 Scheibe_DIN_9021
__
Scheibe washer
21 4 1900541-00 Haftmagnet magnet 61 2 DIN 934 M8 Sechskantmutter nut
22 1 2400818-00 Schubfach mit Halter drawer with holder 62 2 DIN 6912 M6x8 Zylinderschraube cylinder screw
23 4 2500873-00 Rohrkappe pipe cap 63 1 9846-00-1911 Winkel angle
24 1 2500871-00 Rohrkappe pipe cap 64 1 1200274-00 Druckregler pressure regulator
25 1 7230-00-2161 Halter holder 65 1 1400341-00 Verschraubung screw joint
26 1 003716-01 Ablage rack 66 2 DIN 912 M4x8 Zylinderschraube cylinder screw
27 1 008231-01 Schutzbügel guard stirrup 67 4 002379-00 Luftdüse air jet
28 1 1600447-00 Klemme clamp 68 3 2100535-00 Befestigungssockel fastening socket
29 2 009044-00 Halter holder 69 3 DIN 912 M4x6 Zylinderschraube cylinder screw
30 1 009067-00 Fusstrittplatte foot threadle plate
31 1 8199-00-2113 Schraube screw
32 1 2500910-00 Schalter switch
33 1 2100697-02 Lichleiter Verstärker fiber light amplifier
34 1 1700491-00 Ölkannenhalter oilcan holder
35 1 DIN 9021-4,3 Scheibe washer
36 1 DIN 912 M4x10 Zylinderschraube cylinder screw
37 2 DIN 912 M5x12 Zylinderschraube cylinder screw
38 8 DIN 912 M6x16 Zylinderschraube cylinder screw
39 4 DIN 1587 M6 Hutmutter cap nut
40 4 DIN 965-M6x25 Senkschraube countersunk screw
TISCHTEILE

Taschenbeutelklemme-2111
XX 2111
DIN 965-M4x12
1000227.00
1400343-00
008466.00
009667.00
008467-00
DIN 912-M3x6

.

12
18
11
10
3
4
8
9
7
2
1
5
6
13
2
1
15
14
19
16
17
7
2
1
1
2
21
20

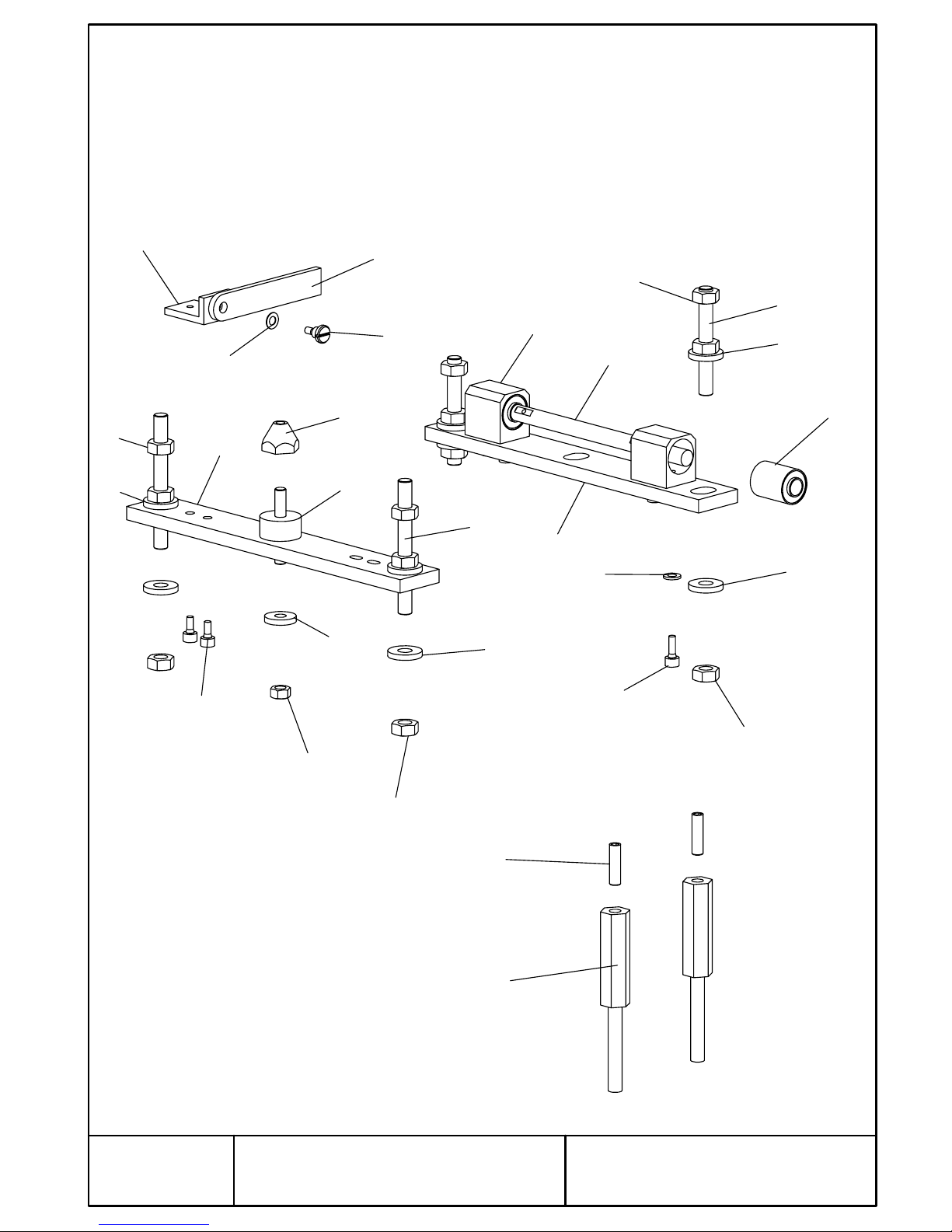

Tafel 2 OBERTEILAUFHÄNGUNG 2111

NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME NR. No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME
1 12 DIN 934 M10 Sechskantmutter nut
2 8 DIN 7349 10,5 Scheibe washer
3 2 DIN 913 M10x80 Gewindestift set screw
4 2 1600499-00 Buchse bushing
5 4 DIN 912 M6x16 Zylinderschraube cylinder screw
6 4 DIN 125 A6,4 Scheibe washer
7 2 009766-01 Träger holder
8 2 9771-00-2111 Lagerbock bearing bracket
9 1 9770-00-2111 Welle shaft
10 1 DIN 137 B6 Federscheibe lock washer
11 1 DIN 923 M6x6 Flachkopfschraube pan-haed screw
12 1 9767-00-2111 Stütze support
13 2 DIN 913 M10x100 Gewindestift set screw
14 1 DIN 934 M8 Sechskantmutter nut
15 1 DIN 6340 8,4 Scheibe washer
16 1 9769-00-2111 Bolzen bolt
17 1 1600502-00 Gummipuffer rubber stopper
18 1 9768-00-2111 Winkel square
19 2 DIN 912 M6x12 Zylinderschraube cylinder screw
20 2 010405-00 Stehbolzen stay bolt
21 2 DIN 913 M10x30 Gewindestift set screw
Tafel 2 OBERTEILAUFHÄNGUNG 2111 - 5

17
16
2
15
8
19
1
3
13
9
67
12
5
11
4
14
18 10
9
Tafel 3 OBERTEIL 2111

NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME NR. No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME
1 1 9735-00-2111 Träger holder
2 1 9736-00-2111 Halter holder
3 1 9737-00-2111 Klemme clamp
4 1 9764-00-2111 Halter holder
5 1 007109-00 Kreuzklemme clamp
6 1 007111-00 Halter holder
7 1 007110-00 Stehbolzen stay bolt
8 1 2100743-04 Tastkopf sensor head adjustment
9 1 2100696-01 Lichtwellenleiter optical fibres
10 2 009808-00 Distanzrolle spacer roll
11 1 DIN 912 M3x10 Zylinderschraube cylinder screw
12 1 DIN 912 M3x8 Zylinderschraube cylinder screw
13 1 DIN 913 M3x3 Gewindestift set screw
14 2 DIN 912 M4x16 Zylinderschraube cylinder screw
15 4 DIN 912 M6x16 Zylinderschraube cylinder screw
16 1 25000784-01 Energiekette energy chain
17 2 DIN 965 M3x8 Senkschraube countersunk screw
18 2 DIN 934 M3 Sechskantmutter nut
19 1 2100754-00 Sensor sensor
20 2 DIN 125-A3,2 Scheibe washer
Tafel 3 Oberteil 2111 - 5

3
4
10
9
1
7
58
2
6
Tafel 4 Abdeckung 2111-5

NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME NR. No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME
1 1 009900-00 Haube hood
2 2 012156-00 Stehbolzen stay bolt
3 2 DIN 912 M5x16 Zylinderschraube cylinder screw
4 1 010019-00 Platte plate
5 1 DIN 6340 - 6,4 Scheibe washer
6 1 DIN 7991 M6x16 Senkschraube countersunk screw
7 1 DIN 912 M6x16 Zylinderschraube cylinder screw
8 2 DIN 912 M5x10 Zylinderschraube cylinder screw
9 3 DIN 125-A5,3 Scheibe washer
10 1 DIN 912 M5x45 Zylinderschraube cylinder screw
Tafel 4 Abdeckung 2111-5

3
9
9
2
6
7
4
12
10
11
12
8
5
5
1
Tafel 5 ANTRIEB 2111

NR.
NO.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME
1 4 009913-00 4KT Schraube 4kt screw
2 1 009914-00 Zahnrad gear wheel
3 1 009921-00 Zahnrad gear wheel
4 1 009922-00 Motorhalterung engine holder
5 1 2400826-50 Komplettantrieb complete drive
6 1 2500802-04 Zahnriemen toothed belt
7 4 DIN 934 M5 Sechskantmutter nut
8 3 1500401-04 Sprengring retaining ring
9 3 DIN 913 M8x10 Gewindestift grub screw
10 1 DIN 912 M6x12 Zylinderschraube screw
11 1 DIN 912 M6x16 Zylinderschraube screw
12 2 DIN 125 A 6,4 Scheibe washer
Tafel 5
ANTRIEB2111

35
34
5
26
6
7
22
22 23
9
12
10
8
17
19
20
10
13 12
9
27
28
2
16
18
14
25 24 32
15
29 31
3
30
10
10
11
4
21
1
33
Tafel 6 EINLEGETISCH KURZ 2111

NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME NR. No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME
1 4 005197-00 Welle shaft
2 2 5838-00-2111 Stift tack
3 1 8661-00-2211 Halter holder
4 1 8906-00-2113 Stift tack
5 2 9732-00-2111 Halter holder
6 1 9733-00-2111 Welle shaft
7 1 9734-00-2111 Platte plate
8 1 9839-00-2111 Platte plate
9 4 1500402-00 Kugelbuchse sleeve
10 8 1500401-00 Sicherungsring circlip
11 4 1700466-02 Feder spring
12 4 1600463-00 Stellring set collar
13 2 1700524-00 Druckfeder pressure spring
14 1 005462-00 Druckblech pressure plate
15 1 005463-00 Druckleiste workholder bar
16 1 011551-00 Schieber slide rule
17 1 008227-00 Leiste ledge
18 1 008660-00 Leiste ledge
19 3 DIN 912 M3x10 Zylinderschraube cylinder screw
20 2 DIN 913 M4x16 Gewindestift set screw
21 2 DIN 965-M4x8 Senkschraube countersunk screw
22 4 DIN 912 M5x16 Zylinderschraube cylinder screw
23 2 DIN 125 A5,3 Scheibe washer
24 4 DIN 9021-3,2 Scheibe washer
25 4 DIN 912 M3x6 Zylinderschraube cylinder screw
26 2 DIN 912 M6x25 Zylinderschraube cylinder screw
27 2 DIN 988 5x10x1 PASSSCHEIBE shim ring
28 2 DIN 6799 - 4 Sicherungsscheibe lock washer
29 1 DIN 913 M6x40 Gewindestift set screw
30 3 DIN 439-M6 Sechskantmutter nut
31 1 DIN 467 M6 Raendelmutter milled nut
32 2 DIN 913 M4x8 Gewindestift set screw
33 1 011140-00 Leiste ledge
34 2 DIN 125-A6,4 Scheibe washer
35 4 DIN 9021-A5,3 Scheibe washer
Einlegetisch kurz 2111-5

33
18
19
7
22
30
23 7
20
1
15
29
23
7
5
31
3
4
32
2
34
9
8
21 10
11
12
17
16
28
24
27
26
6
9
25
14
13
5
35
Tafel 7 EINLEGETISCH LANG 2111

NR.
No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME NR. No.
STÜCK
PIECE
ARTIKEL NR.
ARTICLE NO. BEZEICHNUNG NAME
1 1 8352-00-2113 LEISTE ledge
2 1 9734-00-2111 Platte plate
3 1 9733-00-2111 Welle shaft
4 2 9732-00-2111 Halter holder
5 4 1500402-00 Kugelbuchse sleeve
6 2 5838-00-2111 Stift tack
7 8 1500401-00 Sicherungsring circlip
8 2 DIN 125 A5,3 Scheibe washer
9 4 DIN 912 M5x16 Zylinderschraube cylinder screw
10 2 DIN 988 5x10x1 PASSSCHEIBE shim ring
11 2 DIN 6799 - 4 Sicherungsscheibe lock washer
12 1 8351-00-2113 SCHIEBER slide rule
13 4 005197-00 Welle shaft
14 1 6627-00-2111 Druckleiste workholder bar
15 1 6628-00-2113 Druckblech pressure plate
16 5 DIN 912 M3x6 Zylinderschraube cylinder screw
17 5 DIN 9021-3,2 Scheibe washer
18 1 9838-00-2111 Platte plate
19 1 8349-00-2113 Leiste ledge
20 2 1700475-00 Druckfeder pressure spring
21 4 3300033-00 Druckfeder pressure spring
22 4 DIN 912 M3x10 Zylinderschraube cylinder screw
23 4 1600463-00 Stellring set collar
24 1 8661-00-2211 Halter holder
25 2 DIN 965-M4x8 Senkschraube countersunk screw
26 1 DIN 467 M6 Raendelmutter milled nut
27 3 DIN 439-M6 Sechskantmutter nut
28 1 DIN 913 M6x40 Gewindestift set screw
29 2 DIN 913 M4x8 Gewindestift set screw
30 2 DIN 913 M4x16 Gewindestift set screw
31 1 8906-00-2113 Stift tack
32 2 DIN 912 M6x25 Zylinderschraube cylinder screw
33 1 011142-00 Leiste ledge
34 4 DIN 9021-A5,3 Scheibe washer
35 2 DIN 125-A6,4 Scheibe washer

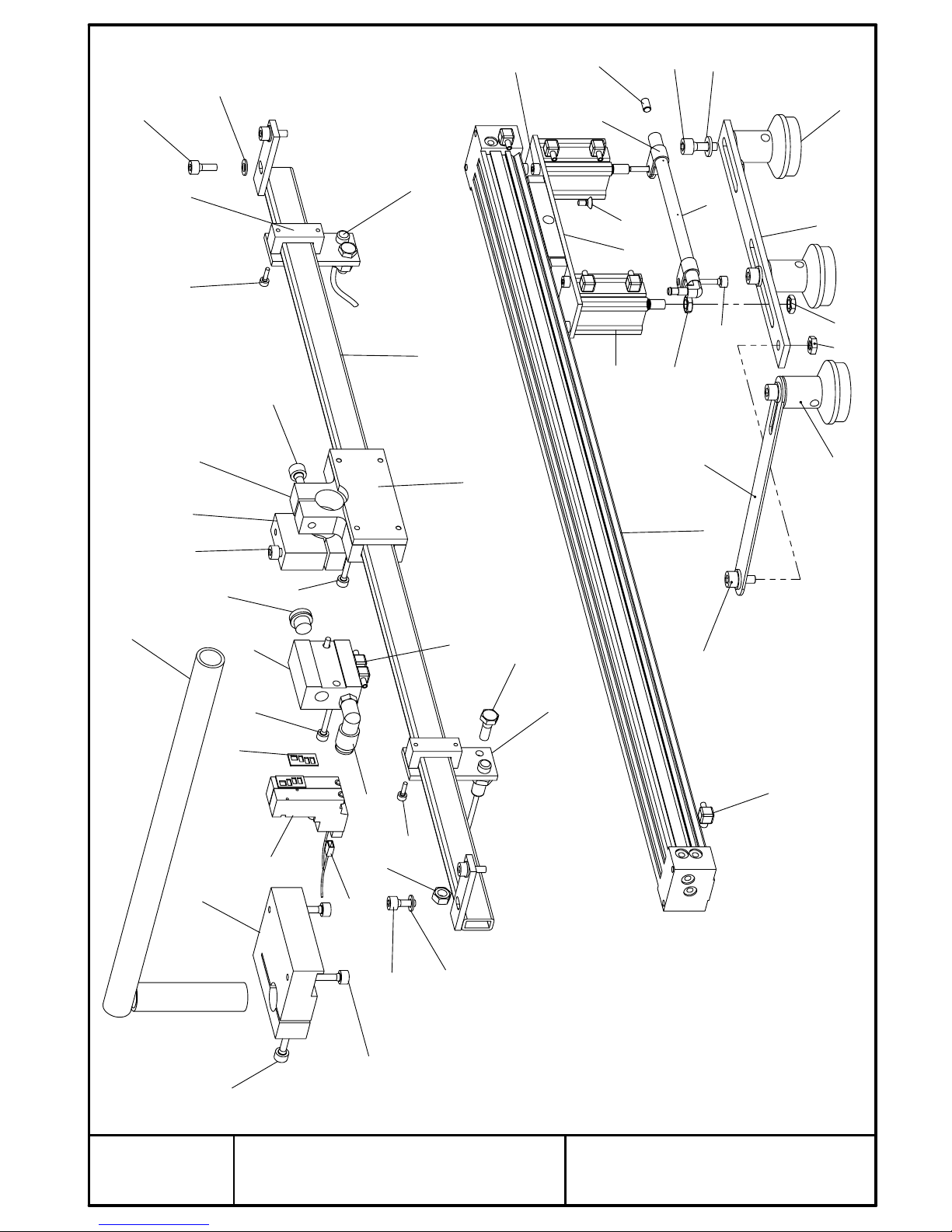

Einlegetisch lang 2111/

18
24 23
20
18
19
33
13 14
16
21
2
32
34
39
38
40 6
42
41
1
22
4
31 25
25
30
28
8
36
7
10 17
9
37
24
23
26
27
15
29
22
12
11
19
6
5
12
3
35
Tafel 8 TRANSPORT 2111
