Bertazzoni MD24X User manual

E1
24” DRAWER MICROWAVE
INSTALLATION GUIDE
Model MD24X
TINSLB075MRR0

2E
IMPORTANT– PLEASE READ AND
FOLLOW
• Before beginning, read these instructions thoroughly and
carefully.
• Because the kit includes metal parts, caution should be
used in handling and installation to avoid the possibility
of injury.
• Do not remove permanently afxed labels, warnings or
plates from the product as this may void the warranty.
• Observe all local and national codes, requirements and
ordinances.
• Installers should leave these instructions with the consumer
who should retain them for the local inspector’s use and
for future reference.
• For SAFETY CONSIDERATIONS do not install drawer in
any combustible cabinetry, which is not in accord with the
stated clearances and dimensions on page 4, See gure 1.
ELECTRICAL GROUNDING INSTRUCTIONS
This oven must be electrically grounded in accordance
with local codes or, in the absence of local codes,
with the National Electrical Code,
ANSI/NFPA 70 – latest edition.
DO NOT USE AN EXTENSION CORD WITH THIS
APPLIANCE. SUCH USE MAY RESULT IN FIRE,
ELECTRICAL SHOCK OR OTHER PERSONAL INJURY.
IMPORTANT SAFETY
INSTRUCTIONS
• WARNING: If the information in this manual is not followed
exactly, a re or electrical shock may result that could cause
property damage, personal injury or death.
• WARNING: To reduce the risk of tipping, the Drawer Micro-
wave must be secured by a properly installed Anti-Tip block.
• This appliance must be electrically grounded in accordance
with local codes.
• Make sure the wall coverings and the cabinets around the
Drawer Microwave can withstand the heat generated by
the appliance.
• WARNING: Never leave children alone or unattended in the
area where a appliance is in use. Never leave the drawer
open when the microwave is unattended.
• WARNING: Stepping, leaning or sitting on the drawer may
result in serious injuries and can also cause damage to
the appliance.
• Do not use the Drawer Microwave as a storage space.
This creates a potentially hazardous situation.
• Check that the time-of-day is in the display. If not, touch
Stop/Clear to prevent unintended use.

E3

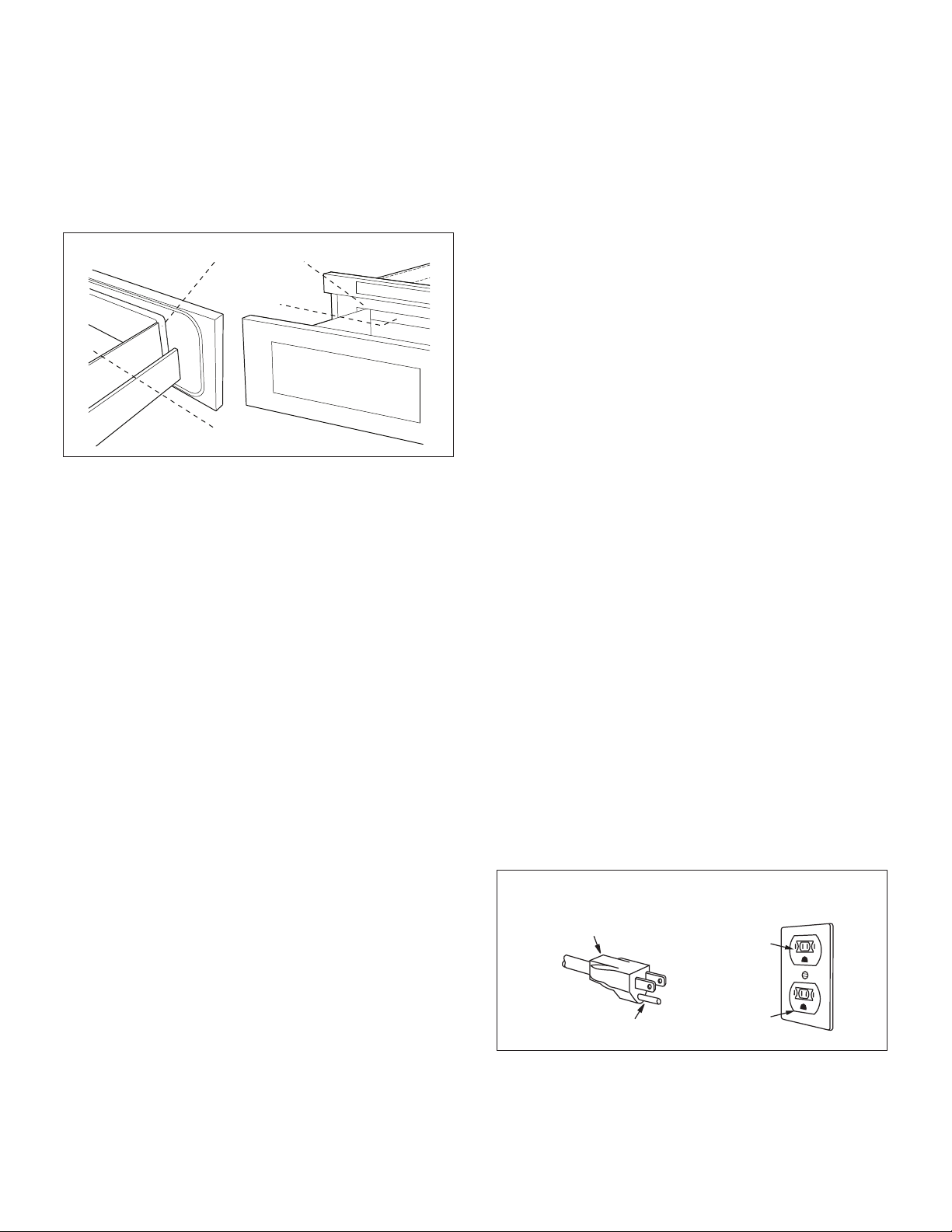

UNPACKING YOUR DRAWER
MICROWAVE
• Remove all packing materials from inside the Drawer Mi-
crowave. DO NOT REMOVE THE WAVEGUIDE COVER,
which is located on the top of the appliance.
Sealing Surface
Waveguide Cover
Oven Cavity
• Remove the feature sticker, if there is one. Check the drawer
for any damage, such as misaligned or bent drawer, dam-
aged drawer seals and sealing surfaces, broken or loose
drawer guides and dents inside the cavity or on the front
side of the drawer. If there is any damage, do not operate
the appliance and contact your AUTHORIZED SERVICER.
IMPORTANT NOTES TO THE INSTALLER
• Read all of the Installation Manual before installing the
Drawer Microwave.
• Remove all packing material before connecting the electri-
cal supply.
• Observe all governing codes and ordinances.
• Be sure to leave these instructions with the consumer.
IMPORTANT NOTES TO THE CONSUMER
Keep this manual with your Use and Care Manual for future
reference.
• As when using any microwave oven generating heat, there
are certain safety precautions you should follow. These
are listed in the Use and Care Manual. Read all and follow
carefully.
• Be sure your Drawer Microwave Oven is installed and
grounded properly by a qualied installer or service tech-
nician.
CLEARANCES AND DIMENSIONS
• Dimensions that are shown in gure 1 must be used. Given
dimensions provide minimum clearance. Locate electrical
outlet in the shaded area in the upper left-hand corner of
the cutout. See gure 4.
• Contact surface must be solid and level. Pay special at-
tention to the oor on which the appliance will sit. The
oor of the opening should be constructed of plywood
strong enough to support the weight of the oven (about
100 pounds).
• Check location where the Drawer Microwave will be in-
stalled for proper electrical supply.
• Your appliance can be built into a cabinet or wall by itself
or under a gas or electric wall oven.
• Be sure that the clearance of the oor between the wall
oven and the Drawer Microwave is a minimum of 2".
• The microwave interior will easily accommodate a 9" x 13"
oblong dish or a bag of microwave popcorn.

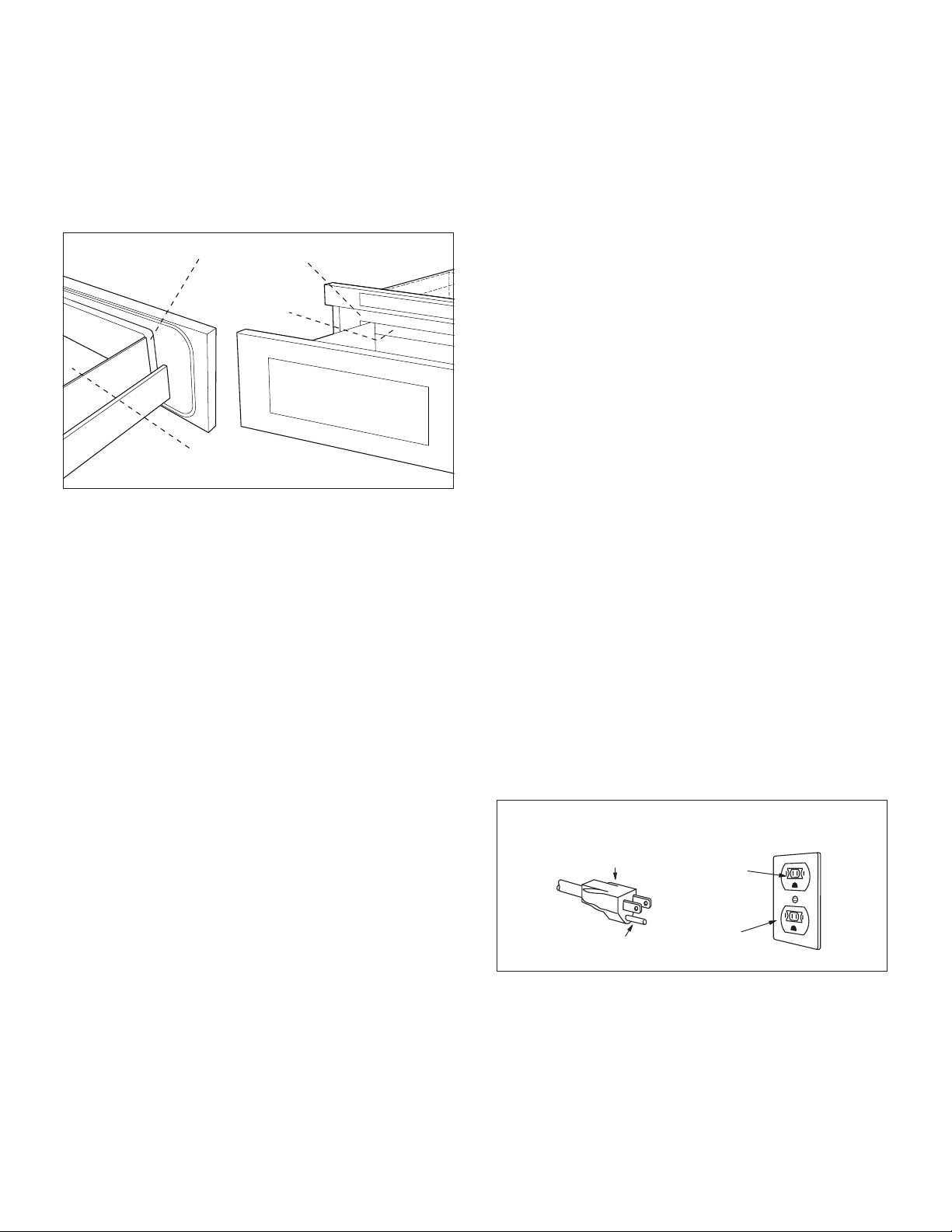

GROUNDING
INSTRUCTIONS
This appliance must be grounded. In the event of an electrical
short circuit, grounding reduces the risk of electric shock by
providing an escape wire for the electric current. The Drawer
Microwave is equipped with a cord having a grounding wire
with a grounding plug. The plug must be plugged into an outlet
that is properly installed and grounded in accordance with
the National Electrical Code and local codes and ordinances.
WARNING: Improper use of the grounding plug can result in
a risk of electric shock. Do not use an extension cord. If the
power supply cord is too short, have a qualied electri-
cian or serviceman install an outlet near the appliance.
3-Prong Plug
Grounding Pin
3-Prong
Receptacle
Ground
Receptacle Box
PERMANENT AND CORRECT INSTALLATION

4E

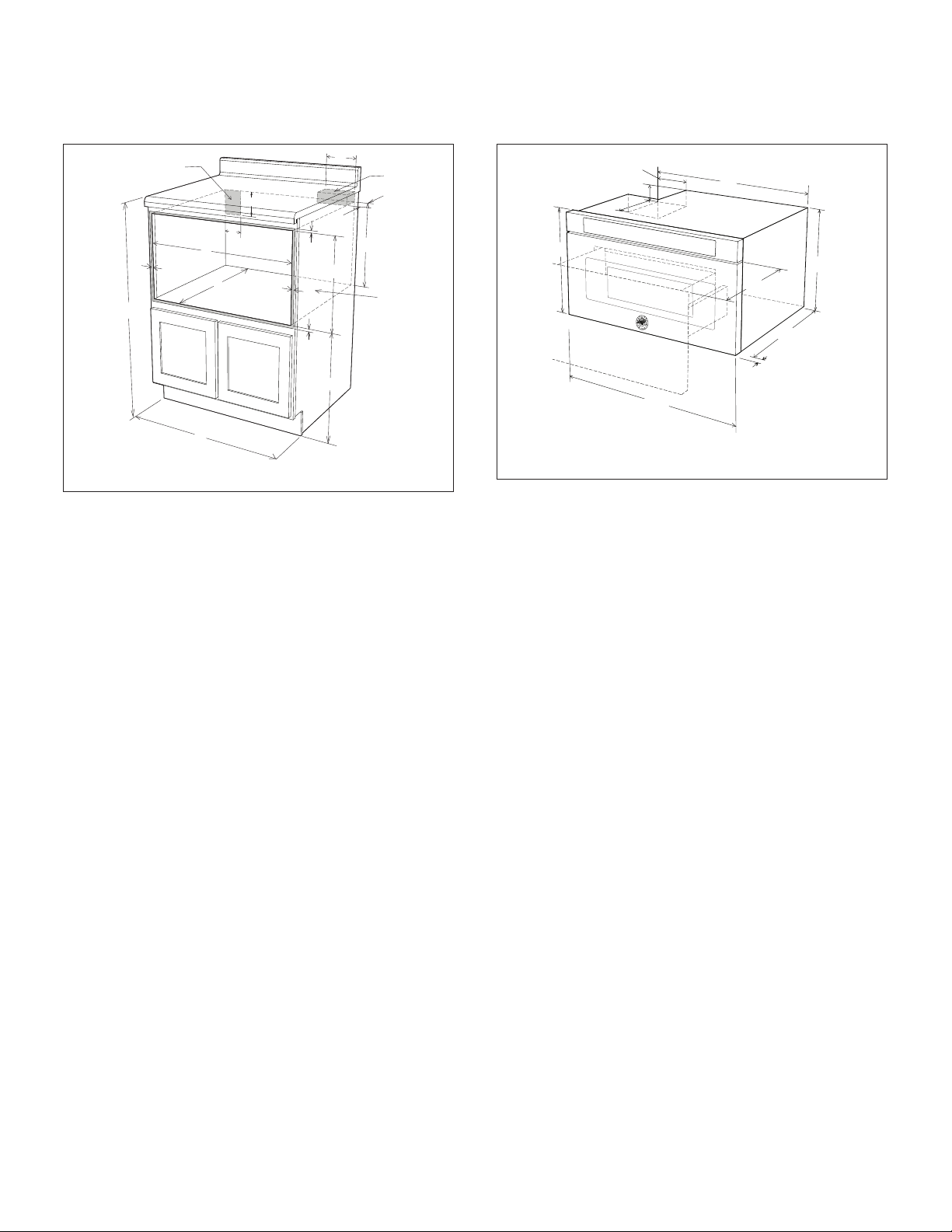

DRAWER MICROWAVE MEASUREMENTS
BC
DE
F
GH
I
I
J
K
L
M
N
O
P
Q
A
FIGURE 1
A. 6" (152.40 mm)
B. Suggested electrical outlet location*
C. Anti-Tip block
D. 5" (127 mm)
E. 3-1/2" (88.90 mm)
F. 4" (101.60 mm)
G. 22-1/8" (561.98 mm) opening
H. 14-13/16" (376.24 mm) to bottom of Anti-Tip block
I. Allow 7/8" (22.23 mm) overlap
J. 23-1/2" (596.90 mm) minimum depth
K. Allow 3/16" (4.76 mm) overlap
L. 36" (914.4 mm) countertop height
M. Allow 1/8" (3.17 mm) overlap
N. Floor must support 100 lb (45.4 kg)
O. 19" (482.60 mm) to top of oor
P. 24" (609.6 mm) cabinet minimum
Q. 15-9/16" (395.27 mm) opening
A
B
C
D
E
F
G
H
I
J
FIGURE 2
A. 21-5/8" (549.28 mm)
B. 4-11/16" (119.06 mm)
C. 1-3/4" (44.45 mm)
D. 21-7/8" (555.60 mm)
E. 23-7/8" (606.43 mm)
F. 15-7/8" (403.22 mm)
G. 14-19/32" (370.69 mm)
H. 1-9/64" (29 mm) door thickness
I. 15" (381 mm) auto drawer opening
J. 4" (101.6 mm)
Figures 1and 2 contain many Drawer Microwave measure-
ments for reference when planning the drawer’s location.
This Drawer Microwave can be installed below any electric
or gas wall oven.
* Can also be installed using an electrical outlet in an adja-
cent cabinet within the area where the provided electrical
cord can reach. Power cord access hole in cabinet should
be a minimum 1-1/2" diameter hole and deburred of all
sharp edges.
IMPORTANT - Always allow sufcient power cord length
to the electrical outlet to prevent tension. Always check
electrical codes for requirements.

E5

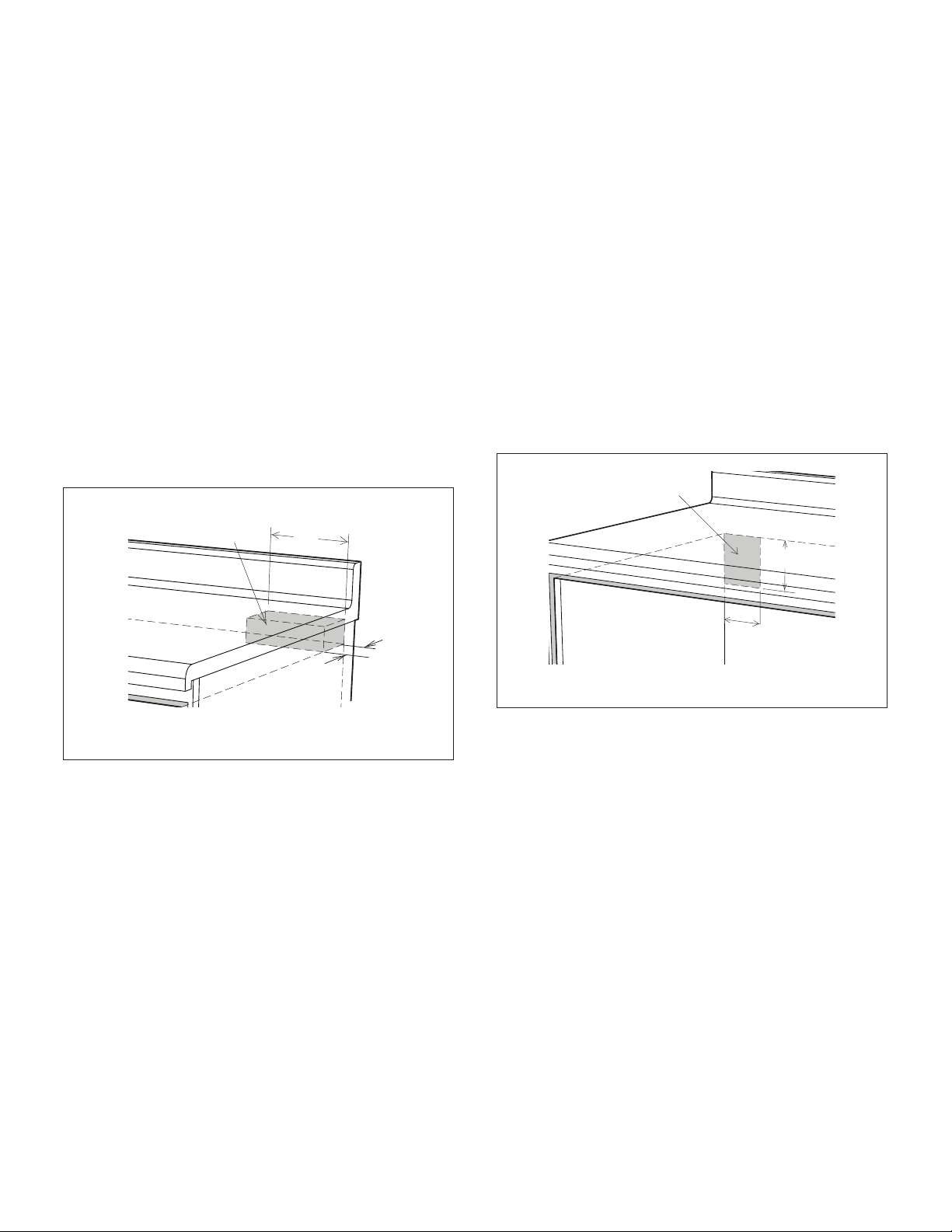

ANTI-TIP BLOCK
NORMAL INSTALLATION STEPS
Anti-Tip Block Installation Instructions
• To reduce the risk of tipping of the drawer, the Anti-Tip block
must be properly installed located 14-13/16" above the
oor on which the appliance will sit. The 6" Anti-Tip block
must be provided by the installer. See gure 1and 3.
The Anti-Tip block prevents serious injury that might result
from spilled hot liquids.
• If the Drawer Microwave is ever moved to a different loca-
tion, the Anti-Tip block must also be moved and installed.
When installed to the wall, make sure that the screws
completely penetrate the dry wall and are secured in wood
or metal so that the block is totally stable. When fastening,
be sure that the screws do not penetrate electrical wiring
or plumbing.
4"
(101.6 mm)
5" (127 mm)
6"
(152.4 mm)
3 1/2"
(89 mm)
Suggested electrical
outlet location*
Anti-Tip block
FIGURE 3
ELECTRICAL OUTLET
The electrical requirements are a 120 volt 60 Hz, AC only, 15
amp. or more protected electrical supply. It is recommended
that a separate circuit serving only this appliance be provided.
The Drawer Microwave is equipped with a 3-prong grounding
plug. It must be plugged into a wall receptacle that is properly
installed and grounded. Should you only have a 2-prong outlet,
have a qualied electrician install a correct wall receptacle.
Note: If you have any questions about the grounding or elec-
trical instructions, consult a qualied electrician or service
person.
* Can also be installed using an electrical outlet in an adjacent
cabinet within the area where the provided electrical cord
can reach.
Always check electrical codes for requirements.
4"
(101.6 mm)
5" (127 mm)
6"
(152.4 mm)
3 1/2"
(89 mm)
Suggested electrical
outlet location*
Anti-Tip block
FIGURE 4

6E
DRAWER INSTALLATION
Mounting Screws
A
4 Screws
PARTS SUPPLIED
B
FIGURE 5
1. Place the drawer adjacent to the wall or cabinet opening.
Plug the power supply cord into the electrical outlet.
2. Carefully guide the drawer into the prepared opening. Avoid
pinching the cord between the oven and the wall.
3. Slide the drawer all the way until the mounting ange is
ush with the face of the cabinet. See gure 5A.
4. Open the drawer. Using the 4 holes on the drawer as a tem-
plate, pre drill the cabinet using a 1/16" bit. See gure 5A.
5. Secure the drawer with the 4 screws supplied. See gure
5B.
MODEL AND SERIAL NUMBER
LOCATION
The nameplate includes model number and serial number.
Open the Drawer Microwave fully. The label is slightly beyond
the back wall of the microwave cavity facing up from the at
surface.
CARE, CLEANING AND
MAINTENANCE
Refer to the Use and Care Manual for cleaning instructions.
BEFORE YOU CALL FOR SERVICE
Read the BEFORE YOU CALL and operating instruction sec-
tions in your Use and Care Manual. It may save you time and
expense. The list includes common occurrences that are not
the result of defective workmanship or materials in this range.
Refer to the warranty in your Use and Care Manual for toll-
free service number and address. Please call or write if you
have inquiries about your microwave product and/or need to
order parts.
Visit www.encompass.com to purchase spare parts.

1 F
FOUR À MICRO-ONDES MONTÉ AU DESSUS D’UNE CUISINIÈRE
GUIDE D’INSTALLATION
Modèle MD24X

2F
IMPORTANT - S’IL VOUS PLAÎT LIRE
ET SUIVRE
• Prière de lire attentivement toutes ces directives avant de
commencer.
• Le kit comprend des parties métalliques, il faut faire atten-
tion lors de la manipulation et de l’installation pour éviter
éventuelles blessures.
• Ne pas retirer de façon permanente les étiquettes, les mises
en garde ou les plaques xées au produit.
• Veuillez observer tous les codes et règlements locaux et
national.
• L’installateur devra laisser ces directives au client qui devra
les conserver pour l’usage d’un inspecteur local et pour
référence ultérieure.
• Pour des RAISONS DE SÉCURITÉ, n’installez ce tiroir
dans aucun genre de placard combustible, ni aucun placard
qui ne se conforme pas aux dimensions et espaces indiqués
aux page 4, Consultez les schéma 1.
MISE EN GARDE
INSTRUCCIONES DE CONEXIÓN
ELÉCTRICA A TIERRA
Ce poêle doit être mis à la terre conformément aux codes
locaux ou en leur absence au code national électrique,
ANSI/NFPA 70 – dernière édition
MISE EN GARDE
NE PAS UTILISER DE RALLONGE AVEC CET
APPAREIL. IL POURRAIT EN RÉSULTER UN
INCENDIE, UN CHOC ÉLECTRIQUE OU AUTRE
BLESSURE .
INSTRUCTIONS
DE SÛRETÉ
IMPORTANTES
• ADVERTISSEMENT : Si l’on ne suit pas de près les indi-
cations dans ce manuel, il y a un risque d’incendie ou de
décharge électrique qui pourrait provoquer des dommages
des biens, des blessures personnelles, voire la mort.
• ADVERTISSEMENT : Pour réduire le risque de bascule-
ment, il faut xer le Four Drawer Microwave avec un bloc
antibasculement correctement installé.
• Ce Four Drawer Microwave doit être mis à la terre confor-
mément aux codes locaux.
• Assurez-vous que les revêtements muraux et les placards
autour du Four Drawer Microwave sont faits pour supporter
la chaleur produite par le électroménager.
• ADVERTISSEMENT : Ne laissez jamais les enfants seuls
ou sans supervision aux alentours du Four Drawer Mi-
crowave lorsque ce dernier fonctionne. Ne laissez jamais
ouvert le tiroir sans supervision.
• ADVERTISSEMENT : Le fait de marcher, de s’appuyer
ou de s’asseoir sur le tiroir peut provoquer des blessures
sérieuses et pourrait causer des dommages au Four Drawer
Microwave.
• N’utilisez pas le Four Drawer Microwave comme espace
de rangement. Cela pourrait provoquer des risques de
blessure ou de dommages.
• Vériez que l’heure s’afche. Sinon, appuyez sur Stop/
Clear pour prévenir un emploi non autorisé.

3 F
DÉBALLAGE DU FOUR DRAWER
MICROWAVE
• Retirez tout le matériau d’emballage du Drawer Microwave.
N’ENLEVEZ PAS LE COUVERCLE DU GUIDE D’ONDES,
qui se trouve sur le dessus du Four Drawer Microwave.
Surface d’étanchéité
Couvercle du
guide d’ondes
Cavité du four
• Enlevez l’autocollant descriptif, s’il y en a un. Inspectez le
tiroir pour toute sorte de dommage, dont un tiroir décalé ou
tordu, des sceaux d’étanchéité endommagés sur le tiroir ou
sur le plafond du tiroir, des glissières cassées ou lâches ou
des enfoncements dans la cavité ou sur la face du tiroir. Si
vous trouvez des dommages, n’utilisez pas le Four Drawer
Microwave : contactez votre AGENT DE SERVICE AGRÉÉ.
REMARQUES IMPORTANTES POUR
L’INSTALLATEUR
• Lisez tout le manuel d’installation avant d’installer le Four
Drawer Microwave.
• Enlevez tout le matériau d’emballage avant de connecter
le secteur d’alimentation électrique.
• Observez tous les codes et règlements principaux.
• Assurez-vous de laisser ces instructions avec le consom-
mateur.
REMARQUES IMPORTANTES POUR LE
CONSOMMATEUR
Conservez ce manuel avec votre manuel d’utilisateur pour
référence ultérieure.
• Comme c’est le cas pour tout four à micro-ondes qui produit
de la chaleur, il faut suivre certaines consignes de sécurité.
Ces consignes sont signalées dans le manuel d’utilisateur.
Veuillez les lire le les suivre de près.
• Assurez-vous que le Four Drawer Microwave est installé et
mis à la terre par un installateur ou un technicien qualié.
service technician.
DÉGAGEMENTS ET DIMENSIONS
• Les dimensions indiquées au Schéma 1doivent être ob-
servées. Ces dimensions offrent un dégagement minimal.
Repérer la prise électrique dans l’aire ombrée dans le coin
gauche supérieur de la découpe. Voir Schéma 4.
• La surface de contact doit être solide et de niveau. Prêter
une attention particulière au plancher qui supportera le tiroir.
Le plancher de l’ouverture doit être en contreplaqué assez
fort pour supporter le poids du four et sa propre charge
(environ 45,5 kg [100 lb]).
• Vérier que l’emplacement où le tiroir sera installé aura
une alimentation électrique appropriée.
• Votre four peut être installé dans une armoire, sur un mur,
ou sous un four mural au gaz ou électrique.
• Vérier que le dégagement du plancher entre le four mural
et le tiroir est au minimum de 2 po (50,8 mm).
• L’intérieur du micro-ondes acceptera facilement un plat
rectangulaire de 9 po x 13 po ou un sac de maïs soufé
allant au micro-ondes.
INSTRUCTIONS POUR
LA MISE À LA TERRE
Il faut que cet appareil soit mis à la terre. En cas de court-
circuit, la mise à la terre réduit le risque de décharge élec-
trique en fournissant une voie d’échappement pour le courant
électrique. Le Four Drawer Microwave est équipé d’un cordon
avec un conducteur de terre et une che de mise à la terre.
Il faut brancher cette dernière sur une prise murale dûment
installée et mise à la terre selon le Code National d’électricité
et selon les codes et règlements locaux.
ADVERTISSEMENT : Un mauvais usage de la che de
mise à la terre peut entraîner un risque de décharge élec-
trique. N’UTILISEZ PAS DE RALLONGE. Si le cordon
d’alimentation est trop court, demander à un électricien
ou un réparateur qualié de poser une prise près de
l’appareil.
Fiche à trois broches
Broche de mise à la terre
Prise de courant
à trois bornes
Boîte de prise,
mise à la terre
BONNE INSTALLATION PERMANENTE

4F
MESURES POUR LE FOUR DRAWER MICROWAVE
BC
DE
F
GH
I
I
J
K
L
M
N
O
P
Q
A
SCHÉMA 1
A. 6 po (152,40 mm)
B. Emplacement de la prise électrique*
C. Bloc antibasculement
D. 5 po (127 mm)
E. 3-1/2 po (88,90 mm)
F. 4 po (101,60 mm)
G. Ouverture 22-1/8 po (561,98 mm)
H. 14-13/16 po (376,24 mm) à la base du bloc
antibasculement
I. Laisser un chevauchement de 7/8 po (22,23 mm)
J. Profondeur min. 23-1/2 po (596,90 mm)
K. Laisser un chevauchement de 3/16 po (4,76 mm)
L. Hauteur de comptoir 36 po (914,4 mm)
M. Laisser un chevauchement de 1/8 po
(3,17 mm) min.
N. Le plancher doit support 45.4 kg (100 lb)
O. 19 po (482,60 mm) au dessus du plancher
(recommandé)
P. Armoire min. 24 po (609,6 mm)
Q Ouverture 15-9/16 po (395,27 mm)
A
B
C
D
E
F
G
H
I
J
SCHÉMA 2
A. 21-5/8 po (549,28 mm)
B. 4-11/16 po (119,06 mm)
C. 1-3/4 po (44,45 mm)
D. 21-7/8 po (555,60 mm)
E. 23-7/8 po (606,43 mm)
F. 15-7/8 po (403,22 mm)
G. 14-19/32 po (370,69 mm)
H. Épaisseur de la porte 1-9/64 po (29 mm)
I. Ouverture tiroir 15 po (381 mm)
J. 4 po (101,6 mm)
Les nombreuses dimensions des Schémas 1et 2sont des
références pour la préparation de la pose du tiroir.
Ce Drawer Microwave peut s’installer en dessous de tout four
mural électrique ou à gazé.
* Peut être installé aussi en utilisant une prise secteur dans
une armoire voisine dans les limites imposées par la lon-
gueur du cordon d’alimentation fourni avec l’appareil. Le
trou de cordon d’alimentation dans une armoire doit mesur-
er au moins 1-1/2 po en diamètre et doit être dépourvu de
bords rugueux.
IMPORTANT - Prévoyez toujours une longueur sufsante
de cordon d’alimentation pour que celui-ci ne soit aucun-
ement tendu.
Vériez toujours les normes et le code électriques de votre
région.

5F
BLOC ANTI-BASCULEMENT
ÉTAP ES D’INSTA LLATION NORMA LE
DIRECTIVES D’INSTALL ATION DU BLOC
ANTI-BASCULEMENT
• Pur réduire le risque de basculement du tiroir, le bloc
anti-basculement doit être correctement installé 14-13/16
po au-dessus du plancher sur lequel le four Microwave
Drawer sera posé. Le bloc anti-basculement de 6 po sera
fourni par l’installateur. Voir Schémas 1et 3. Le bloc
anti-basculement empêche de sérieuses blessures qui
pourraient survenir du déversement de liquides chauds.
• Si jamais l’on choisit de changer l’emplacement du Four
Drawer Microwave, le bloc antibasculement doit l’être aussi
et réinstallé. Lorsqu’il est installé au mur, vérier que les
vis complètement à sec pénètrent le mur et sont correcte-
ment sécurisés et dans le matériau de base underneathl
le bloc soit parfaitement stable. En xant, Faire attention
que les vis ne pénètrent pas dans le câblage électrique
ou la plomberie.
4 po
(101,6 mm)
5 po
(127 mm)
Emplacement de la
prise de courant
Bloc
antibasculement 6 po
(153 mm)
3 1/2"
(89 mm)
SCHÉMA 3
PRISE DE COURANT
Le courant alimentation est 120 volts, 60 Hz, CA seulement, 15
A ou plus et doit être protégé. Il est recommandé d’alimenter
cet appareil par un circuit séparé.
Le four est équipé d’une che trois broches, mise à la terre. Il
faut la brancher dans une prise murale correctement installée
et mise à la terre. Si vous ne possédez que des prises à deux
broches, demandez à un électricien de métier d’installer une
prise murale qui convienne.
Remarque : Pour toute question à propos de l’installation
électrique ou de la mise à la terre, consulter un électricien de
métier ou un réparateur qualié.
* Peut être installé aussi en utilisant une prise secteur dans
une armoire voisine dans les limites imposées par la lon-
gueur du cordon d’alimentation fourni avec l’appareil.
Vériez toujours les normes et le code électriques de votre
région.
4 po
(101,6 mm)
5 po
(127 mm)
Emplacement de la
prise de courant
Bloc
antibasculement 6 po
(153 mm)
3 1/2"
(89 mm)
SCHÉMA 4

6F
INSTALLATION DU TIROIR
Mounting Screws
A
4 Screws
PARTS SUPPLIED
B
Pièces fournies
4 Vis
Aile de montage
SCHÉMA 5
1. Placer le four près de l’ouverture du mur ou de l’armoire.
Brancher le cordon ans la prise électrique.
2. Guider avec précaution le four assemblé dans l’ouverture
préparée. Éviter de pincer le cordon entre le four et le mur.
3. Faire complètement glisser le tiroir jusqu’à ce que la bride
de montage afeure à la face de l’armoire. Voir Schéma
5A.
4. Ouvrir le tiroir. À l’aide des 4 trous du tiroir comme gabarit,
percer des avant-trous dans l’armoire avec un foret de
1/16 po. Voir Schéma 5A.
5. Fixer le tiroir avec les 4 vis fournies. Voir Schéma 5B.
EMPLACEMENT DES NUMÉROS DE
MODÈLE ET DE SÉRIE
La plaque d’identication comprend les numéros de série et
de modèle. Ouvrir complètement le four Drawer Microwave.
L’étiquette se trouve légèrement au-delà de la paroi arrière de
la cavité du four à micro-ondes sur la surface plate.
ENTRETIEN, NETTOYAGE ET
SERVICE
Consulter le mode d’emploi et d’entretien pour les instruc-
tions de nettoyage.
AVANT D’APPELER UN
TECHNICIEN
Lisez les sections AVANT D’APPELER UN TECHNICIEN
et Instructions d’opération dans le manuel d’utilisateur. Ça
pourrait éviter des pertes de temps et des dépenses futiles.
La liste inclut des événements communs qui ne résultent pas
de défectuosités de l’appareil.
Consultez la garantie dans votre manuel d’utilisateur pour
trouver le numéro de service sans frais et les coordonnées
pertinente. Veuillez nous téléphoner ou nous écrire si vous
avez des questions à propos de votre appareil à micro-ondes
ou si vous désirez en acheter des pièces.
Veuillez consulter www.encompass.com pour acheter les
pièces de rechange.

8F

9F

BERTAZZONI SPA
VIA PALAZZINA 8
42016 GUASTALLA RE
ITALY
WWW.BERTAZZONI.COM
