BION tantulus xhp indoor User manual
tantulus xhp indoor
tunableWhite
USER MANUAL
BEDIENUNGSANLEITUNG
www.biontechnologies.com
tantulus xhp indoor
tunableWhite
USER MANUAL
Safety Instructions
Devices must be installed by qualified personnel in compliance
with all pertaining regulations.
Always refer to the technical parameters in the data sheet. All items are subject to technical modification.
Refer to the attached User Manual as a basis for correct use.
Consult circuit diagram for correct wiring.
Note! Before attempting any work, make sure device is separated from main power.
Make sure protection against line voltage shock is provided during installation.
We recommend securing the installation by RCD circuit breakers.
Note that adjacent parts or devices must be temperature proof up to 90°C.
Do not operate the fixture with inductive consumers (fluorescent lamps, gas discharge lamps, ventilators etc.) in the same
electric circuit. Activation of inductive consumers can cause damage to the operating device.
Do not place heat insulation material on the fixture.
Mind the operating temperatures of the fixture according to the technical data sheet.
Before drilling the mounting holes, take precautions not to harm or damage any power lines.
Do not solder cable strands. Use cable strand sleeves instead.
Note and mind voltage label on the device.
Make sure flawless electrical connectivity is provided.;
Connecting the lamp to the powered-up mains can cause damage to the lamp! (voids product warranty!)
No modification allowed. No liability will be assumed in case of damage incurred by alteration, improper use or faulty installation.
2 | www.biontechnologies.com
Scope of delivery
Check completeness of supplied device immediately after receipt.
In delivery included:
1x Fixture tantulus according specifications type label
Bracket count: 2 <= 1225 mm (48.23 in) < 3
User manual
If you detect any transportation damage or differencies between specified packing contents and your unpacked delivery, please contact
your dealer immediately.
www.biontechnologies.com | 3
Technical Data
Dimensions 23 mm x 19 mm [W x H]
0.91 in x 0.75 in [W x H]
Standard Unit Lengths 310 mm, 615 mm, 920 mm, 1225 mm, 1530 mm, 1835 mm
12.21 in, 24.22 in, 36.23 in, 48.23 in, 60.24 in, 72.25 in
Fixture Typ
tunableWhite
Color Temperatures tunableWhite 2700 K - 5400 K
* Project-specific color temperature ranges for tunableWhite available.
Beam Angles 30° x 120°, 60° x 120°, 120°, 120°, 120°
160°
Luminous Flux 310 mm (12.21 in): 820 lm
615 mm (24.22 in): 1640 lm
920 mm (36.23 in): 2460 lm
1225 mm (48.23 in): 3280 lm
1530 mm (60.24 in): 4100 lm
1835 mm (72.25 in): 4920 lm
Light Source 310 mm (12.21 in): 20 LEDs
615 mm (24.22 in): 40 LEDs
920 mm (36.23 in): 60 LEDs
1225 mm (48.23 in): 80 LEDs
1530 mm (60.24 in): 100 LEDs
1835 mm (72.25 in): 120 LEDs
R9 20
LED-Binning
MacAdam Ellipses Binning 2
Input Voltage Power supply: external | 36 VDC
Power Consumption 310 mm (12.21 in): Max. 6.5 W
615 mm (24.22 in): Max. 13 W
920 mm (36.23 in): Max. 19.5 W
1225 mm (48.23 in): Max. 26 W
1530 mm (60.24 in): Max. 32.5 W
1835 mm (72.25 in): Max. 39 W
Protection Class II
Storage Temperatur -20 °C / +40 °C | -4 °F / +104 °F
Operating Temperature -20 °C / +40 °C | -4 °F / +104 °F
Start-up Temperature -20 °C / +40 °C | -4 °F / +104 °F
Lumen Maintenance [L70] 65’000 h @ 25 °C (77 °F) | 40‘000 h @ 50 °C (122 °F)
LED-Class Class 2 LED Product
Housing Aluminium
4 | www.biontechnologies.com
Housing Color(s)
Aluminium
anodized
(Standard)
Lens Material: PMMA
Translucency
clear 90%
frost 87%
white 70%
Weight 325 mm (12.80 in): 0,11 kg (0.24 lbs)
630 mm (24.80 in): 0,22 kg (0.49 lbs)
953 mm (37.52 in): 0,33 kg (0.73 lbs)
1240 mm (48.82 in): 0,44 kg (0.97 lbs)
1545 mm (60.83 in): 0,55 kg (1.21 lbs)
1850 mm (72.83 in): 0,66 kg (1.46 lbs)
Ingress Protection IP20
Environment
indoor
Certification
Engineering Drawing
www.biontechnologies.com | 5
Wiring
Max. Fixtures per Feed Europe: max. 180 W -> max. 8,25 m (27 ft)
North America: max 100 W (Class 2) -> max. 4,70 m (15 ft)*
* can be extended by using the VS power supply series
Max. Total Run length Europe: max. 23,25 m (76 ft)
North America: max. 19,70 m (64 ft)*
incl. 15 m (49 ft) leader cable
* can be extended by using the VS power supply series
6 | www.biontechnologies.com
Commissioning
1. Wiring non-dimmable power supply ND series
+36 VDC power supply connect to wire 1 (marked blue), wire 2, wire 4, wire 5 of the leader cable
GND power supply connect to wire 3 and wire 6 of the leader cable
Before commencing any installation or maintenance work, please disconnect the power supply from the utility.
Risk of electrical shock and energy hazard. All failure should be examined by a qualified technician. Please do
not remove the case of the power supply by yourself!
Ensure that it cannot be re-connected inadvertently!
Keep proper ventilation around the unit and do not stack any object on it.
Also a 10-15 cm clearance must be kept when the adjacent device is a heat source.
Mounting orientations other than standard orientation or operate under high ambient temperature may increase the internal
component temperature and will result in a derating of output current.
Dont suspend to direct sunlight or rain
Current rating of an approved primary /secondary cable should be greater than or equal to that of the unit. Please refer to its
specification.
For LED power supplies with waterproof connectors, verify that the linkage between the unit and the lightingfixture is tight so that
water cannot intrude into the system.
www.biontechnologies.com | 7

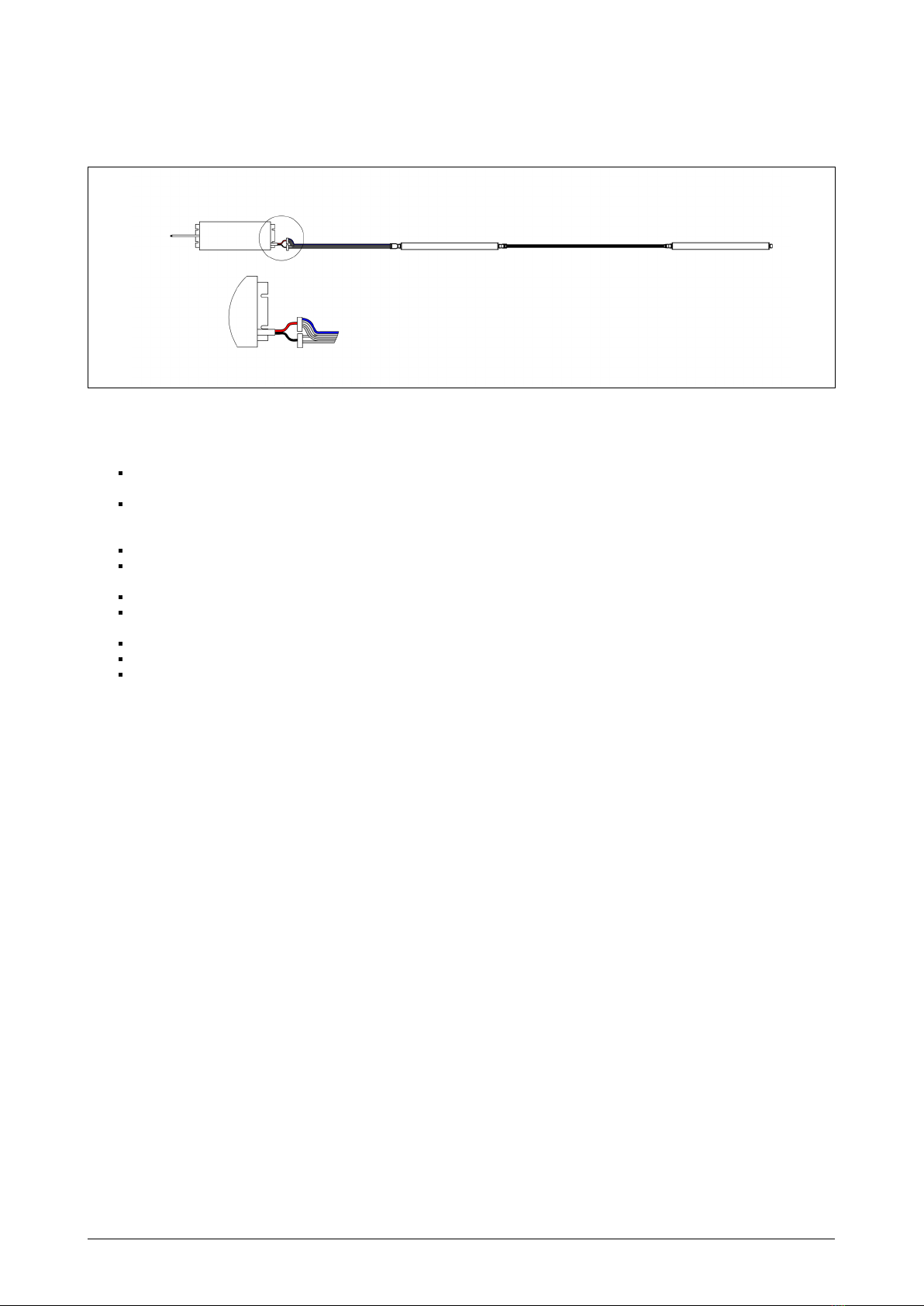

2. Wiring dimmable power supply ED series
+36 VDC power supply connect to wire 1 (marked blue), wire 2, wire 4
and wire 5 of the leader cable
GND power supply connect to wire 3 and wire 6 of the leader cable
Before commencing any installation or maintenance work, please
disconnect the power supply from the utility.
Risk of electrical shock and energy hazard. All failure should be
examined by a qualified technician. Please do
not remove the case of the power supply by yourself!
Ensure that it cannot be re-connected inadvertently!
Keep proper ventilation around the unit and do not stack any object
on it.
Also a 10-15 cm clearance must be kept when the adjacent device
is a heat source.
Mounting orientations other than standard orientation or operate
under high ambient temperature may increase the internal
component temperature and will result in a derating of output
current.
Dont suspend to direct sunlight or rain
Current rating of an approved primary /secondary cable should be
greater than or equal to that of the unit. Please refer to its
specification.
For LED power supplies with waterproof connectors, verify that the
linkage between the unit and the lightingfixture is tight so that water
cannot intrude into the system.

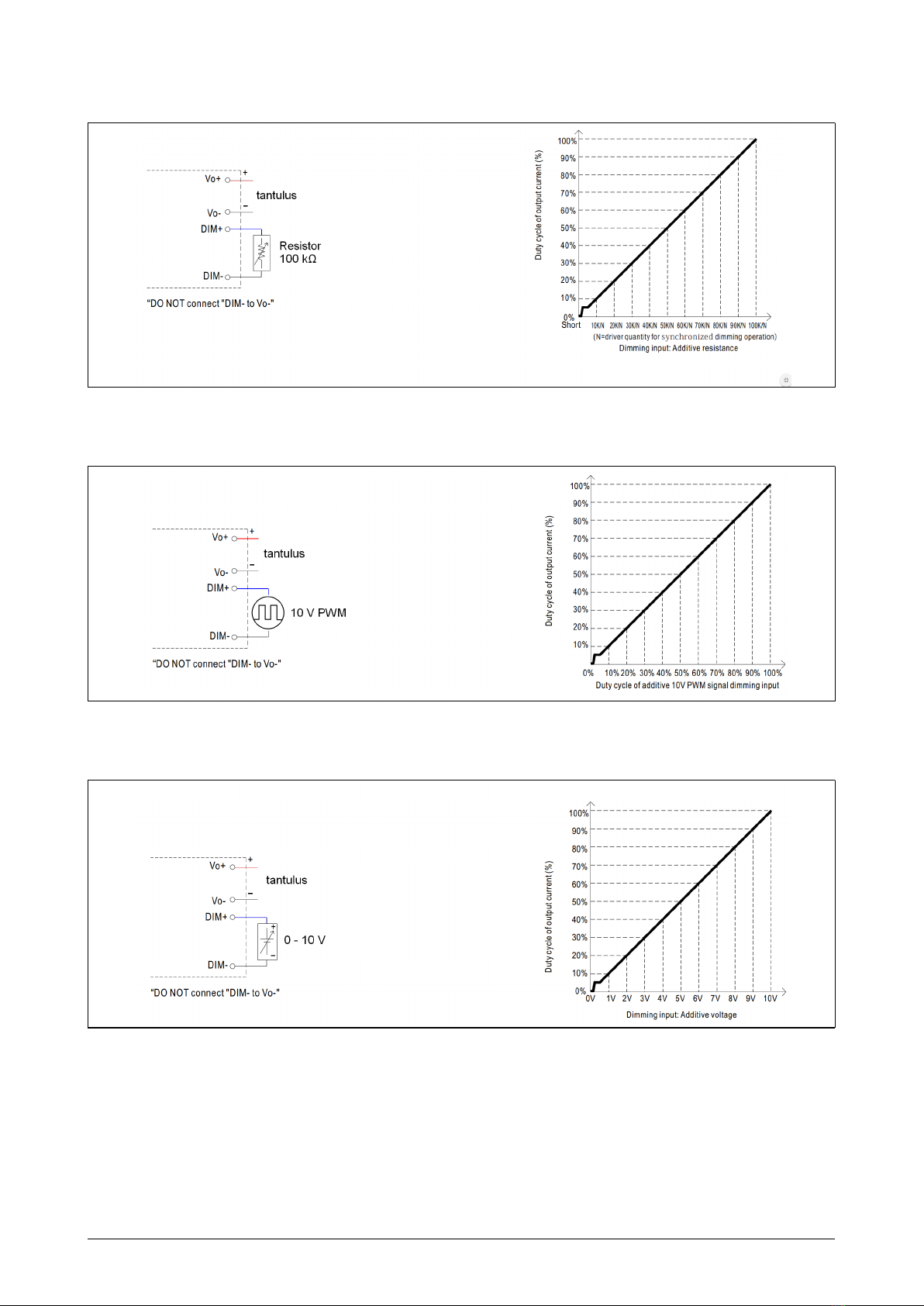

3. Dimming via Resistor
8 | www.biontechnologies.com

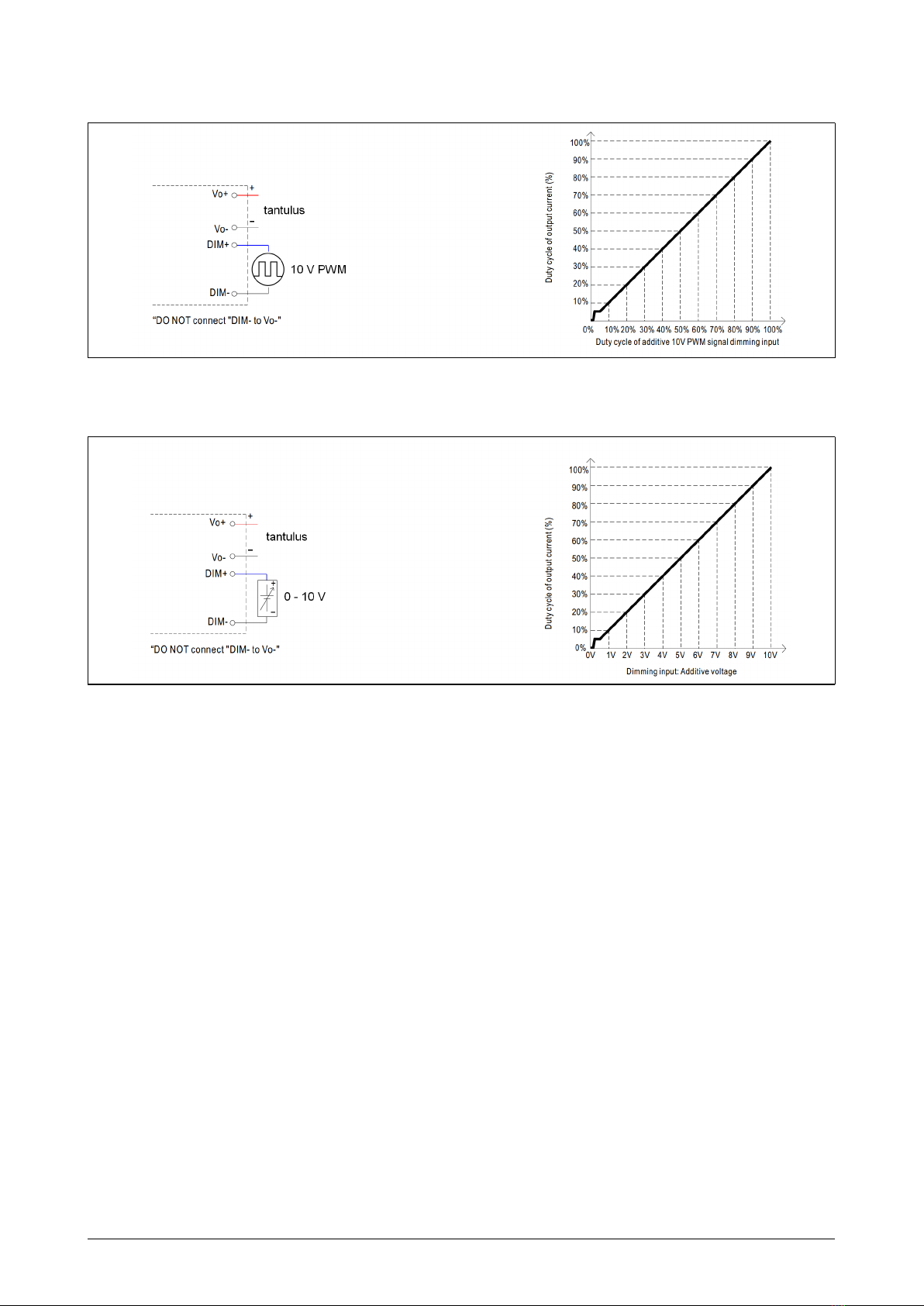

4. Dimming via PWM
5. Dimming via 0-10 V
www.biontechnologies.com | 9

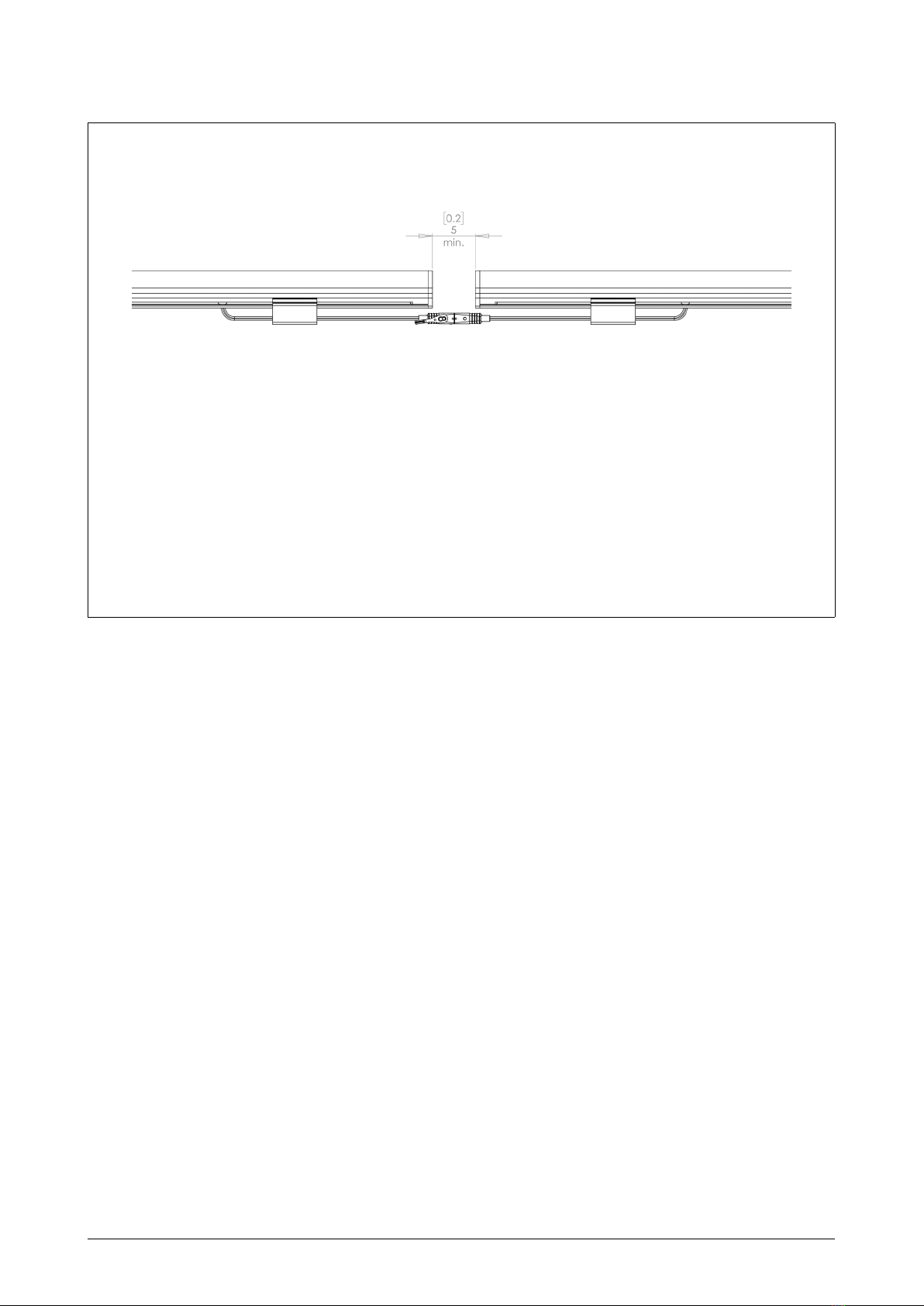

6. Mounting
Be aware of thermal expansion.
Keep a gap shown in the picture between fixtures and solid objects.
10 | www.biontechnologies.com
Maintenance
Clean device from dirt and residue regularly. Use solvent-free cleaning agents only and do not employ aggressive chemicals or high
pressure cleaner. Operate device only after complete drying.
Conformity
Manufacturer
Bion Technologies GmbH
Lindberghstrasse 15
86343 Koenigsbrunn
Tel: +49 (0)8231/95787-0
Fax: +49 (0)8231/95787-29
www.biontechnologies.com
YouTube: http://www.youtube.com/BIONTECHNOLOGIES
All rights reserved / Subject to change / Specifications may change without notice
www.biontechnologies.com | 11
tantulus xhp indoor
tunableWhite
BEDIENUNGSANLEITUNG
Sicherheitshinweise
Anschluss und Bedienung dieses Geräts sollte ausschließlich
von qualifiziertem Fachpersonal in Übereinstimmung mit allen
geltenden Vorschriften erfolgen.
Beachten Sie immer die technischen Daten auf dem Datenblatt. Technische Änderungen vorbehalten.
Die beigefügte Gebrauchsanleitung ist Voraussetzung für den ordnungsgemäßen Gebrauch.
Die Aderbelegung ist gemäß Schaltschema zu beachten!
Achtung! Vor Beginn der Arbeiten ist die Netzleitung spannungsfrei zu schalten!
Der Schutz gegen elektrischen Schlag ist beim Einbau sicherzustellen. Wir empfehlen die bauseitige Absicherung über einen
Fehlerstrom Schutzschalter.
Beim Einbau ist darauf zu achten dass benachbarte Bauteile einer Temperatur von 90°C standhalten.
Leuchte nicht gemeinsam mit induktiven Lasten (Leuchtstofflampen, Entladungslampen, Ventilatoren usw.) im gleichen
Stromkreis betreiben. Beim Schalten induktiver Lasten können Defekte an der Leuchte entstehen.
Wärmedämmung darf nicht auf der Leuchte liegen.
Beim Einbau ist auf die, in den technischen Daten angegebene, Betriebstemperatur zu achten!
Beim Bohren der Befestigungslöcher ist darauf zu achten, das die Netzleitungen nicht beschädigt werden.
Litzendrähte dürfen nicht verlötet werden. Es sind Aderendhülsen zu verwenden.
Spannungskennzeichnung auf dem Betriebsgerät beachten.
Ein einwandfreier elektrischer Übergang ist beim Anschließen der Leuchte zu gewährleisten.
Wenn die Leuchte unter Spannung mit der Versorgungsspannung verbunden wird, kann die Leuchte beschädigt werden! (Kein
Gewährleistungsfall)
Jegliche Veränderung ist untersagt. Der Hersteller übernimmt keine Haftung durch Schäden die durch Veränderung,
unsachgemäßen Einsatz oder fehlerhafte Montage entstehen.
Gerät trocken lagern und vor Beschädigung schützen!
12 | www.biontechnologies.com
Lieferumfang
Packen Sie alle Teile aus.
Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden.
Prüfen Sie, ob der Verpackungsinhalt vollständig ist.
Im Lieferumfang enthalten:
1x Leuchte tantulus gem. Konfigurationsangaben Typenschild
Halteklammer-Anzahl: 2 <= 1225 mm (48.23 in) < 3
Bedienungsanleitung
Wenn Sie Transportschäden oder Unstimmigkeiten zwischen dem hier angegebenen Lieferumfang und Verpackungsinhalt feststellen,
informieren Sie unverzüglich Ihre Verkaufstelle.
www.biontechnologies.com | 13
Technische Daten
Abmessungen 23 mm x 19 mm [B x H]
0.91 in x 0.75 in [B x H]
Leuchtenlängen 310 mm, 615 mm, 920 mm, 1225 mm, 1530 mm, 1835 mm
12.21 in, 24.22 in, 36.23 in, 48.23 in, 60.24 in, 72.25 in
Leuchtentyp
tunableWhite
Farbtemperaturen tunableWhite 2700 K - 5400 K
* Projektbezogene Farbtemperaturbereiche für tunablewhite möglich
Abstrahlwinkel 30° x 120°, 60° x 120°, 120°, 120°, 120°
160°
Lichtstrom 310 mm (12.21 in): 820 lm
615 mm (24.22 in): 1640 lm
920 mm (36.23 in): 2460 lm
1225 mm (48.23 in): 3280 lm
1530 mm (60.24 in): 4100 lm
1835 mm (72.25 in): 4920 lm
Lichtquelle 310 mm (12.21 in): 20 LEDs
615 mm (24.22 in): 40 LEDs
920 mm (36.23 in): 60 LEDs
1225 mm (48.23 in): 80 LEDs
1530 mm (60.24 in): 100 LEDs
1835 mm (72.25 in): 120 LEDs
R9 20
LED-Binning
MacAdam-Ellipsen Binning 2
Eingangsspannung Netzteil: extern | 36 VDC
Wirkleistungsaufnahme 310 mm (12.21 in): Max. 6.5 W
615 mm (24.22 in): Max. 13 W
920 mm (36.23 in): Max. 19.5 W
1225 mm (48.23 in): Max. 26 W
1530 mm (60.24 in): Max. 32.5 W
1835 mm (72.25 in): Max. 39 W
Schutzklasse II
Lagertemperatur -20 °C / +40 °C | -4 °F / +104 °F
Betriebstemperatur -20 °C / +40 °C | -4 °F / +104 °F
Einschalttemperatur -20 °C / +40 °C | -4 °F / +104 °F
Lebensdauer [L70] 65’000 h @ 25 °C (77 °F) | 40‘000 h @ 50 °C (122 °F)
LED-Klasse Klasse 2 LED Produkt
Gehäuse Aluminium
14 | www.biontechnologies.com
Gehäusefarbe(n)
Aluminium
natur
eloxiert
(Standard)
Linse Material: PMMA
Transluzenzgrad:
klar 90%
frost 87%
weiß 70%
Gewicht 325 mm (12.80 in): 0,11 kg (0.24 lbs)
630 mm (24.80 in): 0,22 kg (0.49 lbs)
953 mm (37.52 in): 0,33 kg (0.73 lbs)
1240 mm (48.82 in): 0,44 kg (0.97 lbs)
1545 mm (60.83 in): 0,55 kg (1.21 lbs)
1850 mm (72.83 in): 0,66 kg (1.46 lbs)
Schutzart IP20
Umgebung
indoor
Zulassungen
Technische Zeichnung
www.biontechnologies.com | 15
Verkabelung
Leuchten je Netzteilauslass Europa: max. 180 W -> 8,25 m (27 ft)
Nord Amerika: max 100 W (Class 2) -> 4,60 m (15 ft)
* kann durch Verwendung der VS Netzteilserie erweitert werden
Gesamtstranglänge Europa: max. 23,25 m (76 ft)
Nord Amerika: max. 19,7 m (64 ft)*
mit 15 m (49 ft) Anschlusskabel
* kann durch Verwendung der VS Netzteilserie erweitert werden
16 | www.biontechnologies.com
Inbetriebnahme
1. Anschlussbelegung nicht dimmbares Netzteil ND Serie
+36 VDC am Netzteil mit den Adern 1 (blau markiert), 2, 4 und 5 des Leuchtenanschlusskabels verbinden
GND am Netzteil mit den Adern 3 und 6 des Leuchtenanschlusskabels verbinden
Vor Beginn der Installations- oder Wartungsarbeiten trennen Sie Ihr System von der Stromversorgung. Achten Sie bitte darauf,
dass es nicht versehentlich wieder eingeschaltet werden kann!
Es besteht die Gefahr eines elektrischen Schlags! Alle Modelle dürfen nur von qualifiziertem Fachpersonal (z. B.IEC60364,
VDE010 , VDE0105) installiert werden! Bei Funktionsstörungen oder Beschädigungen schalten Sie sofort die
Versorgungsspannung ab. Bitte versuchen Sie nicht, das Problem selbst zu beheben!
Stellen Sie eine gute Belüftung des Gehäuses sicher und platzieren Sie keine Gegenstände darauf.
Gerät keiner hohen Umgebungstemperatur, keiner direkten Sonnenbestrahlung aussetzen und nicht in der Nähe von
Wärmequellen betreiben.
Es muss ein Abstand von 10-15 cm zu anderen Wärmequellen eingehalten werden.
Vom Standard abweichende Einbaulagen (liegend) und Betrieb unter hoher Umgebungstemperatur erhöhen die interne
Temperatur der Komponenten und es erfolgt ein Herabsetzen des Ausgangsstroms (Derating).
Verwenden Sie nur zugelassene Anschlussleitungen für den Ein-und Ausgang.
Der Nennstrom der Anschlussleitung sollte größer als der Nennstrom des LED-Netzteils sein.
Prüfen Sie bei den LED-Netzteilen mit wasserdichten Steckverbindern, dass die Verbindung zwischen dem Gerät und der
Beleuchtung auch fest und wasserdicht ausgeführt ist.
Dieses LED-Netzteil ist für die Versorgung von LED-Leuchten entwickelt worden und erfüllt die Anforderungen der
Niederspannungsrichtlinie (2006/95/EG) und der EMV-Richtlinie (2004/108/EG). Das LED-Netzteil ist als Komponente für den Einbau in
elektrische Anlagen durch qualifiziertes Fachpersonal bestimmt.
www.biontechnologies.com | 17
2. Anschlussbelegung dimmbares Netzteil ED Serie
+36 VDC am Netzteil mit den Adern 1 (blau markiert), 2, 4 und 5 des
Leuchtenanschlusskabels verbinden
GND am Netzteil mit den Adern 3 und 6 des Leuchtenanschlusskabels
verbinden
Vor Beginn der Installations- oder Wartungsarbeiten trennen Sie Ihr
System von der Stromversorgung. Achten Sie bitte darauf, dass es
nicht versehentlich wieder eingeschaltet werden kann!
Es besteht die Gefahr eines elektrischen Schlags! Alle Modelle
dürfen nur von qualifiziertem Fachpersonal (z. B.IEC60364, VDE010
, VDE0105) installiert werden! Bei Funktionsstörungen oder
Beschädigungen schalten Sie sofort die Versorgungsspannung ab.
Bitte versuchen Sie nicht, das Problem selbst zu beheben!
Stellen Sie eine gute Belüftung des Gehäuses sicher und platzieren
Sie keine Gegenstände darauf.
Gerät keiner hohen Umgebungstemperatur, keiner direkten
Sonnenbestrahlung aussetzen und nicht in der Nähe von
Wärmequellen betreiben.
Es muss ein Abstand von 10-15 cm zu anderen Wärmequellen
eingehalten werden.
Vom Standard abweichende Einbaulagen (liegend) und Betrieb
unter hoher Umgebungstemperatur erhöhen die interne Temperatur
der Komponenten und es erfolgt ein Herabsetzen des
Ausgangsstroms (Derating).
Verwenden Sie nur zugelassene Anschlussleitungen für den Ein-
und Ausgang.
Der Nennstrom der Anschlussleitung sollte größer als der
Nennstrom des LED-Netzteils sein.
Prüfen Sie bei den LED-Netzteilen mit wasserdichten
Steckverbindern, dass die Verbindung zwischen dem Gerät und der
Beleuchtung auch fest und wasserdicht ausgeführt ist.
Dieses LED-Netzteil ist für die Versorgung von LED-Leuchten entwickelt
worden und erfüllt die Anforderungen der Niederspannungsrichtlinie
(2006/95/EG) und der EMV-Richtlinie (2004/108/EG). Das LED-Netzteil ist
als Komponente für den Einbau in elektrische Anlagen durch qualifiziertes
Fachpersonal bestimmt.
18 | www.biontechnologies.com
3. Dimmen über Potentiometer
4. Dimmen über PWM
5. Dimmen über 0-10 V
www.biontechnologies.com | 19
6. Montage
Die Wärmeausdehnung ist zu beachten.
Halten Sie den benötigten Abstand zu anderen Leuchten und festen Gegenständen ein.
20 | www.biontechnologies.com
Table of contents
Languages:
Other BION Dj Equipment manuals
