Black Hydra HBC-3.28 Series User manual

1

КОМПЛЕКТАЦИЯ.........................................................................................................................................................3
ПРЕДИСЛОВИЕ...........................................................................................................................................................4
УСТАНОВКА КОМПОНЕНТОВ...................................................................................................................................5
ГАБАРИТНЫЕ РАЗМЕРЫ КОМПОНЕНТОВ.............................................................................................................8
СХЕМЫ ПОДКЛЮЧЕНИЯ..........................................................................................................................................9
ВАРИАНТЫ РАСПОЛОЖЕНИЯ ДИНАМИКОВ.......................................................................................................10
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГРАФИКИ ИЗМЕРЕНИЙ.......................................................................11
ИНФОРМАЦИЯ ПО ОБСЛУЖИВАНИЮ И УТИЛИЗАЦИИ..................................................................................15
СОДЕРЖАНИЕRU

3
КОМПЛЕКТАЦИЯ
Низкочастотный динамик HBC-3.28W
(2 шт)
Среднечастотный динамик HBC-3.28M
(2 шт)
Высокочастотный динамик HBC-3.28T
(2 шт)
Отвертка шестигранная 2.5мм
(1 шт)
Отвертка шестигранная 1.5мм
(1 шт)

4
Прежде всего, мы бы хотели поздравить Вас с выбором акустических систем BLACK HYDRA!
На этих страницах Вы не найдете абсолютно точного обоснования превосходства/уникальности
наших аудиосистем, ведь музыку можно оценить лишь с помощью эмоций, полученных от прослушивания.
Акустические системы Black Hydra будут радовать Вас не цифрами, а великолепным качеством
воспроизведения, подарив истинные эмоции от прослушивания любимой музыки, не сравнимые с
оценкой «сухих» параметров на бумаге в тишине.
При построении аудиосистемы основанной на акустических комплектах Black Hydra мы рекомендуем
Вам использовать только высококачественные компоненты в каждом из ее звеньев, что позволит
добиться максимально точной передачи музыкального материала. Помните, качество любой системы
определяется самым слабым ее звеном.
Комплекты автомобильной акустики Black Hydra по своим техническим характеристикам не
уступают лучшим представителям индустрии, в то же время превосходя их по субъективным оценкам
качества звучания.
Новые сочетания материалов, примененных в нашей продукции, явились результатом интенсивных
научных исследований в области сверхлегких композитных составов на базе целлюлозных волокон с
армирующими наполнителями.
Это позволило значительно снизить массу подвижной системы динамиков и достичь максимальных
показателей скорости фронта импульса, что привело к существенному повышению качества звучания,
выраженного в отличной тембральной сбалансированности при одновременном сохранении микро- и
макродинамики, свойственным звучанию натуральных музыкальных инструментов.
В разделе «Технические характеристики и графики измерений» приведены АЧХ и
импульсные характеристики, соответствующие самым современным требованиям, предъявляемым к
высококачественным системам звуковоспроизведения.
Во избежание проблем в работе оборудования, убедительно просим Вас следовать советам,
упомянутым в данной инструкции.
JUST ENJOY
ПРЕДИСЛОВИЕ

5
Установка низкочастотного динамика без сетки гриль (рис.1.1)
Установка низкочастотного динамика с сеткой гриль (рис.1.2)
Установка низкочастотного динамика с использованием проставочных колец (рис.1.3)
УСТАНОВКА КОМПОНЕНТОВ
* Проставочные кольца не входят в базовую комплектацию (приобретаются отдельно)

6
Установка среднечастотного динамика без сетки гриль (рис.1.4)
Установка среднечастотного динамика с сеткой гриль (рис.1.5)
Установка высокочастотного динамика (рис.1.6)
УСТАНОВКА КОМПОНЕНТОВ

7
Установка кроссовера (рис.1.9)
Подключение твиттера
Не устанавливайте кроссовер в местах, где возможно образование влаги, например – под
ковровым покрытием пола салона, рядом с кондиционером и т.п. Также имейте ввиду, что размещение
кроссовера рядом с сильноточными цепями бортовой сети может привести к помехам в звуковом тракте.
УСТАНОВКА КОМПОНЕНТОВ
* Кроссовер HCR-3.28 не входит в базовую комплектацию (приобретается отдельно)
1. Используя отвертку 1,5 мм (поставляется в комплекте) выкрутить фиксирующие винты (3 шт.)
из защитного корпуса и извлечь из него твитер (рис.1.7).
2. Используя ту же отвертку, из корпуса твитера отпустить зажимные винты и вставить акустические
провода в клеммные колодки, после чего надежно затянуть зажимные винты для фиксации акустических
проводов (рис.1.8).
3. Собрать твитер в обратном порядке.
(рис.1.7) (рис.1.8)

8
ГАБАРИТНЫЕ РАЗМЕРЫ КОМПОНЕНТОВ
Низкочастотный динамик HBC-3.28W (рис.2.1)
Среднечастотный динамик HBC-3.28M (рис.2.2)
Высокочастотный динамик HBC-3.28T (рис.2.3)

9
Вариант 1 (рис.3.1)
Вариант 2 (рис.3.2)
СХЕМЫ ПОДКЛЮЧЕНИЯ
* Кроссовер HCR-3.28 не входит в базовую комплектацию (приобретается отдельно)

10
Необходимо отметить, что различное расположение мест для установки динамиков в разных
моделях авто, не позволяет предоставить точные рекомендации по настройке кроссовера. Мы
рекомендуем пользоваться услугами авторизованных, профессиональных студий для установки наших АС.
ВАРИАНТЫ РАСПОЛОЖЕНИЯ ДИНАМИКОВ

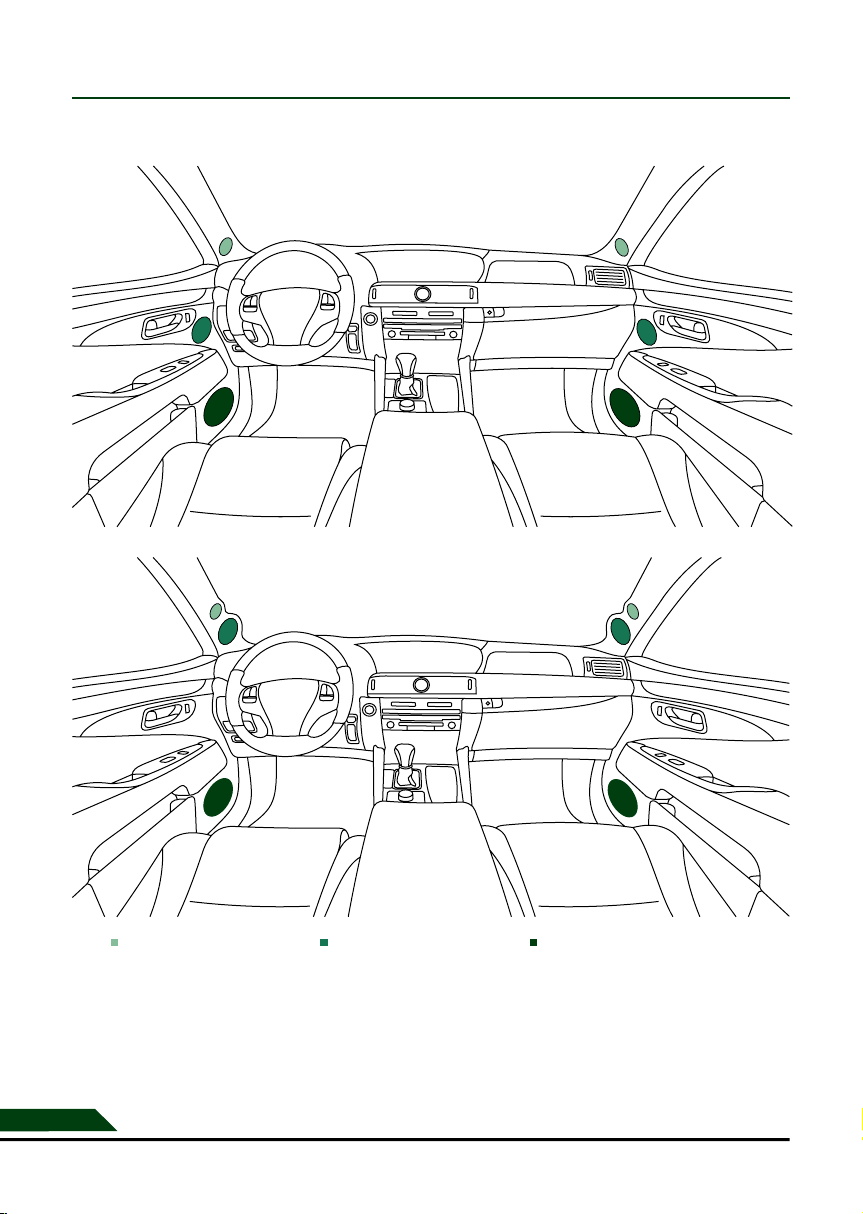

Вариант 1 (рис.4.1)
Вариант 2 (рис.4.2)
Высокочастотный динамик Среднечастотный динамик Низкочастотный динамик

11
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГРАФИКИ ИЗМЕРЕНИЙ
Низкочастотный динамик HBC-3.28W
ПАРАМЕТРЫ HBC-3.28W
Fs 61.8110 Hz
Qms 3.1554
B.I 5.6000T.m
Zmin 4.0085 Ω
Vas 20.8694 L
Qes 0.5527
dBspl 91.7318
Mms 13.1231 g
Mas 36.86 kg/m4
Rmt 11.8881 Ωm
Zmax 20.7976 Ω
L1kHz 0.6602 mH
Re 3.1000 Ω
Qts 0.4703
Sd 0.0189 m2
Res 17.6976 Ω
Mmd 11.6560 g
MaxP 150 w
NomP 80 w

12
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГРАФИКИ ИЗМЕРЕНИЙ
ПАРАМЕТРЫ HBC-3.28M
Fs 171.5590 Hz
Qms 8.7349
B.I 1.4656 T.m
Zmin 3.4162 Ω
Vas 2.8599 L
Qes 1.8117
dBspl 91.0378
Mms 1.0617 g
Mas 42.02 kg/m4
Rmt 0.7627 Ωm
Zmax 19.7931 Ω
L1kHz 0.4212 mH
Re 3.4000 Ω
Qts 1.5005
Sd 0.0050 m2
Res 16.3931 Ω
Mmd 0.8600 g
MaxP 100 w
NomP 50 w
Среднечастотный динамик HBC-3.28M

13
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГРАФИКИ ИЗМЕРЕНИЙ
Среднечастотный динамик HBC-3.28M (рис.5.2)
Высокочастотный динамик HBC-3.28T (рис.5.1)

14
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГРАФИКИ ИЗМЕРЕНИЙ
Низкочастотный динамик HBC-3.28W (рис.5.3)
HBC-3.28 (рис.5.4)
Среднечастотный динамик HBC-3.28M
Высокочастотный динамик HBC-3.28Т
Низкочастотный динамик HBC-3.28W

15
Для каждого продукта BLACK HYDRA гарантируется отсутствие дефектов материалов и изготовления
при нормальном использовании и обслуживании.
Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по
усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он
был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации,
включая заводскую упаковку. В случае окончания срока гарантийного обслуживания на приобретенный
товар, устранение неисправностей будет производиться за счет покупателя.
Наша компания не несет никакой ответственности за повреждения вследствие транспортировки.
Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью
использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные
заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной
информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.
Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию
изделия без предварительного уведомления.
ИНФОРМАЦИЯ ПО ГАРАНТИЙНОМУ И СЕРВИСНОМУ ОБСЛУЖИВАНИЮ
ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО И
ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ (ДЛЯ ЕВРОПЕЙСКИХ СТРАН,
В КОТОРЫХ ОРГАНИЗОВАН РАЗДЕЛЬНЫЙ СБОР ОТХОДОВ)
Продукты с маркировкой “перечеркнутый крест-накрест мусорный контейнер на колесах” не
допускается выбрасывать вместе с обычными бытовыми отходами.Эти электрические и электронные
продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами
повторной переработки таких продуктов и компонентов.
Для получения информации о местоположении ближайшего приемного пункта утилизации/
переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное
муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют
защите окружающwей среды и предотвращают вредные воздействия на здоровье.
ИНФОРМАЦИЯ ПО ОБСЛУЖИВАНИЮ И УТИЛИЗАЦИИ

KIT CONTENTS.........................................................................................................................................................17
INTRODUCTION.........................................................................................................................................................18
INSTALLATION...........................................................................................................................................................19
UNITS DIMENSIONS.................................................................................................................................................22
WIRING DIAGRAMS..................................................................................................................................................23
SPEAKER’S INSTALLATION OPTIONS...................................................................................................................24
SPECIFICATIONS AND FREQUENCY RESPONSE...............................................................................................25
MAINTENANCE AND UTILIZATION.........................................................................................................................29
CONTENTSEN

17

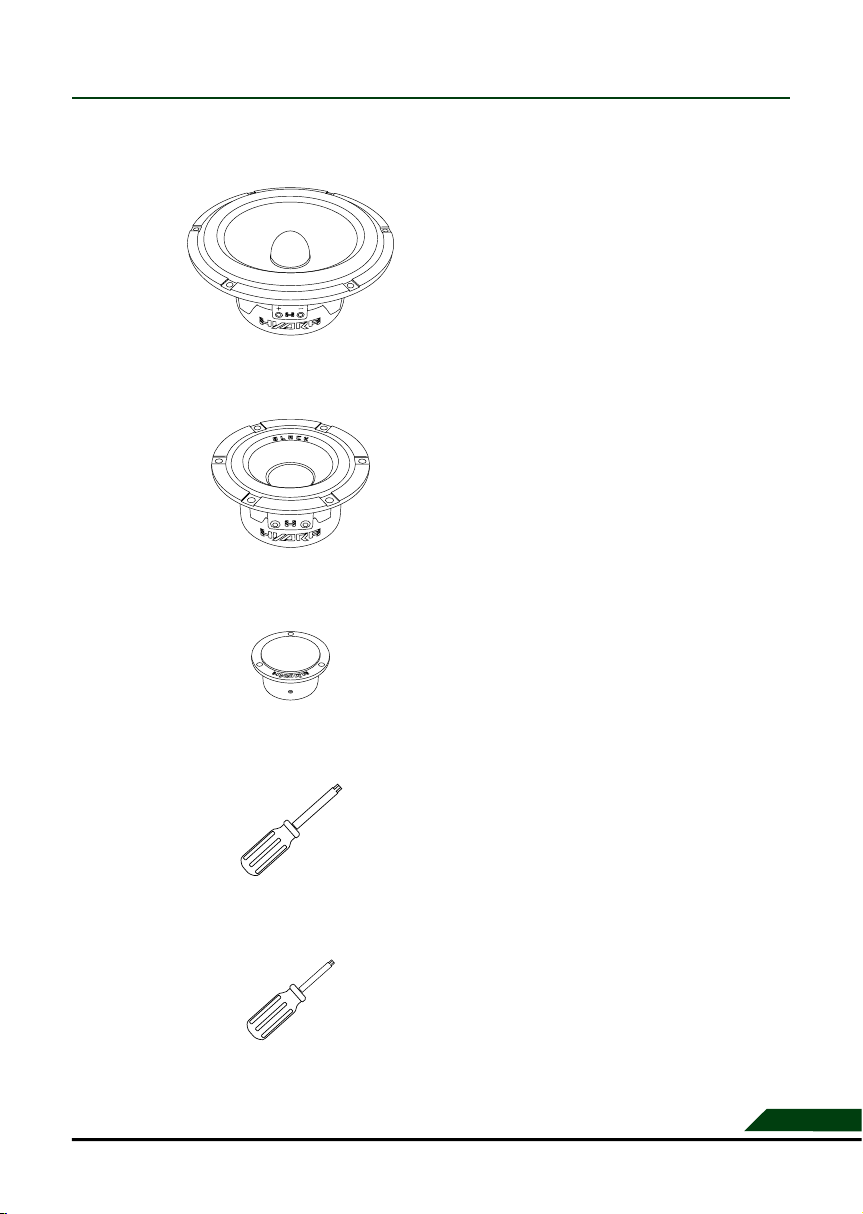

KIT CONTENTS
Midwoofer speaker HBC-3.28W
(2 pcs)
Mid-range speaker HBC-3.28M
(2 pcs)
Tweeter HBC-3.28T
(2 pcs)
Hex screwdriver 2.5 mm
(1 pc)
Hex screwdriver 1.5 mm
(1 pc)

18
First of all, we would like to congratulate you for your choice of the BLACK HYDRA products!
On these pages, you will not find an absolutely accurate justification for the superiority / uniqueness of
our audio systems, because music can only be assessed by emotions gained from listening.
Black Hydra’ speakers will satisfy you by the excellent sound quality rather than with the numbers. It
will give you true emotions of the listening to your favorite music, incomparable with the evaluation of «dry
figures» written in specifications.
During building of audio system based on Black Hydra’ speaker systems we recommend that You use
only high quality components in each of the chain links, to achieve the most accurate transmission of the
music material. Remember, the quality of any system is determined by it’s weakest link.
Technical specifications of Black Hydra speaker systems are equal and correspond to the most of best
industry’ representatives, but at the same time it surpassing them on subjective estimations of sound quality.
New combinations of materials used in our products were the result of intensive scientific research in
the field of ultralight composites made of cellulose fibers with reinforcing fillers.
This technology allowed to greatly reduce Mms (one of important parameters) and improve impulse
response, which led to significant enhancement in the sound quality, expressed in excellent tonal accuracy,
micro and macro dynamics.
In the «
Specifications and frequency response » section, the frequency response and impulse response
are given, which correspond to the most modern requirements for high-End sound reproduction systems.
In order to avoid problems in the operation of the equipment, we convincingly ask you to follow the
advice mentioned in this manual.
JUST ENJOY
INTRODUCTION

19

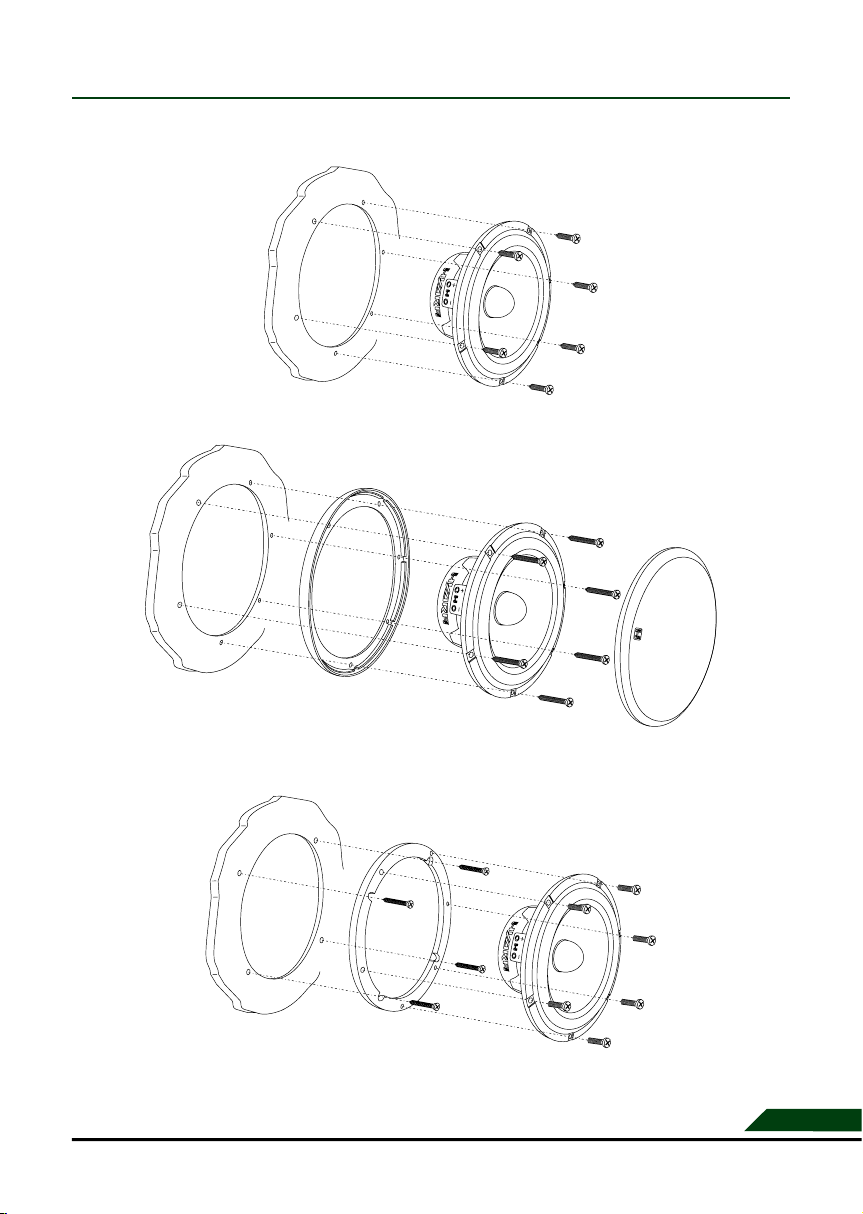

Installation of the midwoofer speaker without grill (Fig.1.1)
Installation of the midwoofer speaker together with grill (Fig.1.2)
Installation of the midwoofer speaker with using of spacers (Fig.1.3)
INSTALLATION
* Spacers are not included (to be purchased separately)

20

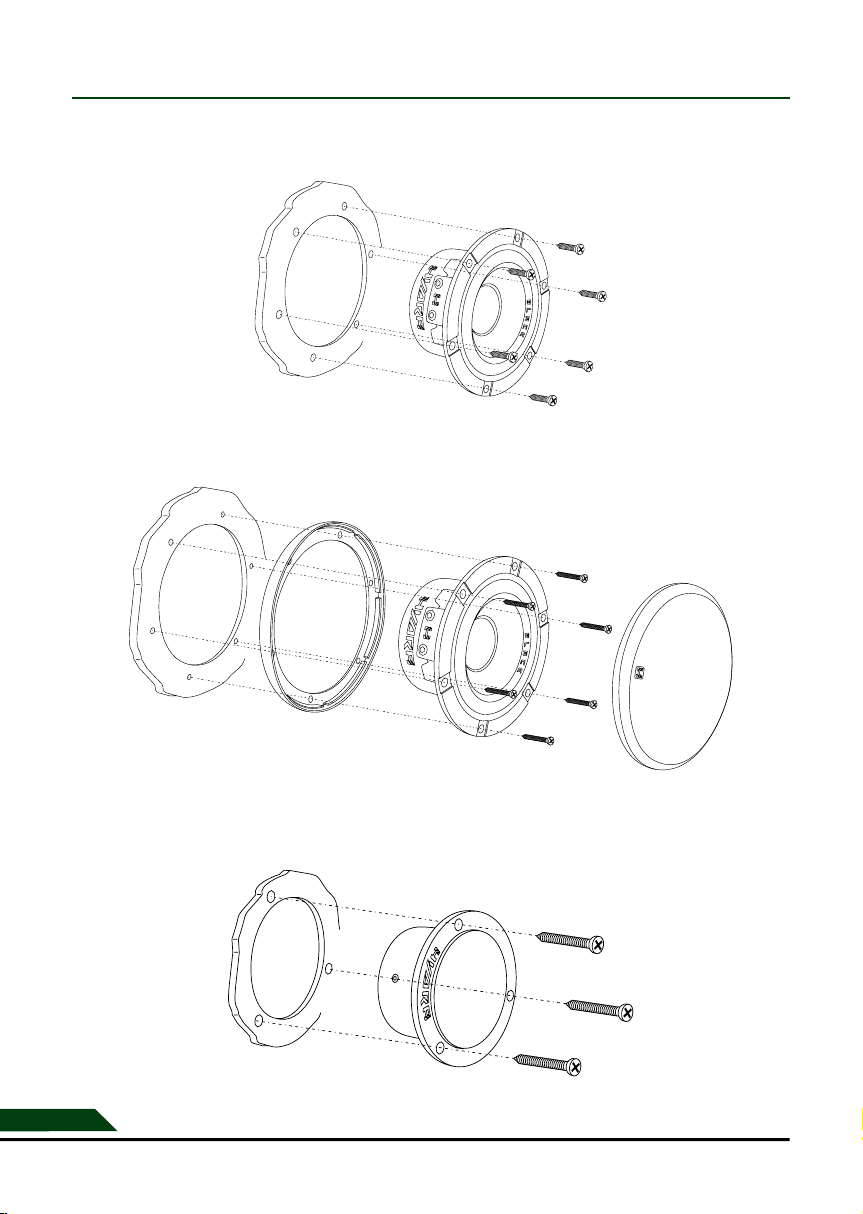

Installation of the midrange speaker without grill (Fig.1.4)
Installation of the midrange speaker together with grill (Fig.1.5)
Installation of the tweeter (Fig.1.6)
INSTALLATION
