Blade Red Bull BO-105 CBCX User manual

RTF
READY-TO-FLY
Red Bull BO-105 CBCX
Engineered By The Experts in
RC Helicopter Performance
under license of Red Bull GmbH Austria

2
EN
WARNING: Read the ENTIRE instruction manual to become familiar with the features of the product before
operating. Failure to operate the product correctly can result in damage to the product, personal property
and cause serious injury.
This is a sophisticated hobby product. It must be operated with caution and common sense and requires some
basic mechanical ability. Failure to operate this Product in a safe and responsible manner could result in injury or
damage to the product or other property. This product is not intended for use by children without direct adult su-
pervision. Do not attempt disassembly, use with incompatible components or augment product in any way without
the approval of Horizon Hobby, Inc. This manual contains instructions for safety, operation and maintenance. It is
essential to read and follow all the instructions and warnings in the manual, prior to assembly, setup or use, in
order to operate correctly and avoid damage or serious injury.
The following terms are used throughout the product literature to indicate various levels of potential harm when
operating this product:
NOTICE: Procedures, which if not properly followed, create a possibility of physical property damage AND a little
or no possibility of injury.
CAUTION: Procedures, which if not properly followed, create the probability of physical property damage AND a
possibility of serious injury.
WARNING: Procedures, which if not properly followed, create the probability of property damage, collateral
damage, and serious injury OR create a high probability of superficial injury.
• Always keep a safe distance in all directions around
your model to avoid collisions or injury. This model
is controlled by a radio signal subject to interference
from many sources outside your control. Interference
can cause momentary loss of control.
• Always operate your model in open spaces away
from full-size vehicles, traffic and people.
• Always carefully follow the directions and warnings
for this and any optional support equipment
(chargers, rechargeable battery packs, etc.).
• Always keep all chemicals, small parts and anything
electrical out of the reach of children.
• Always avoid water exposure to all equipment not
specifically designed and protected for this purpose.
Moisture causes damage to electronics.
• Never place any portion of the model in your mouth
as it could cause serious injury or even death.
• Never operate your model with low transmitter
batteries.
• Always keep aircraft in sight and under control.
• Always move the throttle fully down at rotor strike.
• Always use fully charged batteries.
• Always keep transmitter powered on while aircraft is
powered.
• Always remove batteries before disassembly
• Always keep moving parts clean.
• Always keep parts dry.
• Always let parts cool after use before touching.
• Always remove batteries after use.
• Never operate aircraft with damaged wiring.
• Never touch moving parts.
NOTICE
All instructions, warranties and other collateral documents are subject to change at the sole discretion of
Horizon Hobby, Inc. For up-to-date product literature, visit horizonhobby.com and click on the support tab for this
product.
Meaning of Special Language
Safety Precautions and Warnings
Age Recommendation: Not for children under 14 years. This is not a toy.

3EN
They’re some of world’s greatest pilots and they fly their machines to the limit every time they take to the sky. They’re The Flying Bulls who operate more than 20 unique historic aircraft for and on behalf of the
Energy-Drink-Company RED BULL. Worldwide their 3 pilots are the only ones civil certified to fly full aerobatic
maneuvers with a civil helicopter, the BO-105, and they’ve been thrilling millions at airshows around the world
since the late 1990s. Horizon Hobby is excited to give you a taste of what it’s like to fly like the Flying Bulls with
this officially licensed model of the Red Bull BO-105 CB Helicopter.
Your Blade®Red Bull BO-105 CBCX has been designed to let you fly like a pro even if you’ve never flown an RC heli
before. For starters, its self-stabilizing, counter rotating blades keep control responses smooth and predictable.
They also make it possible to hover without making constant corrections. It even has a computerized piezo gyro
that actually works to hold whatever heading you choose so the heli flies right where you point it. You don’t have
to worry about signal interference either. The advanced 2.4GHz control system lets you and your friends fly several
Red Bull helis at the same time. About the only limit to the number you can fly at once is the size of the space
you’re flying in!
Log on to www.bladehelis.com and follow the
product registration link to stay connected.
Specifications
Overall Length 220mm (8.66 in)
Height 120mm (4.70 in)
Rotor Diameter 190mm (7.50 in)
Gross Weight 31 g (1.10 oz)
2.4GHz
Computerized Piezo Gyro for
Superb Directional Control
and Stability
BLH2800

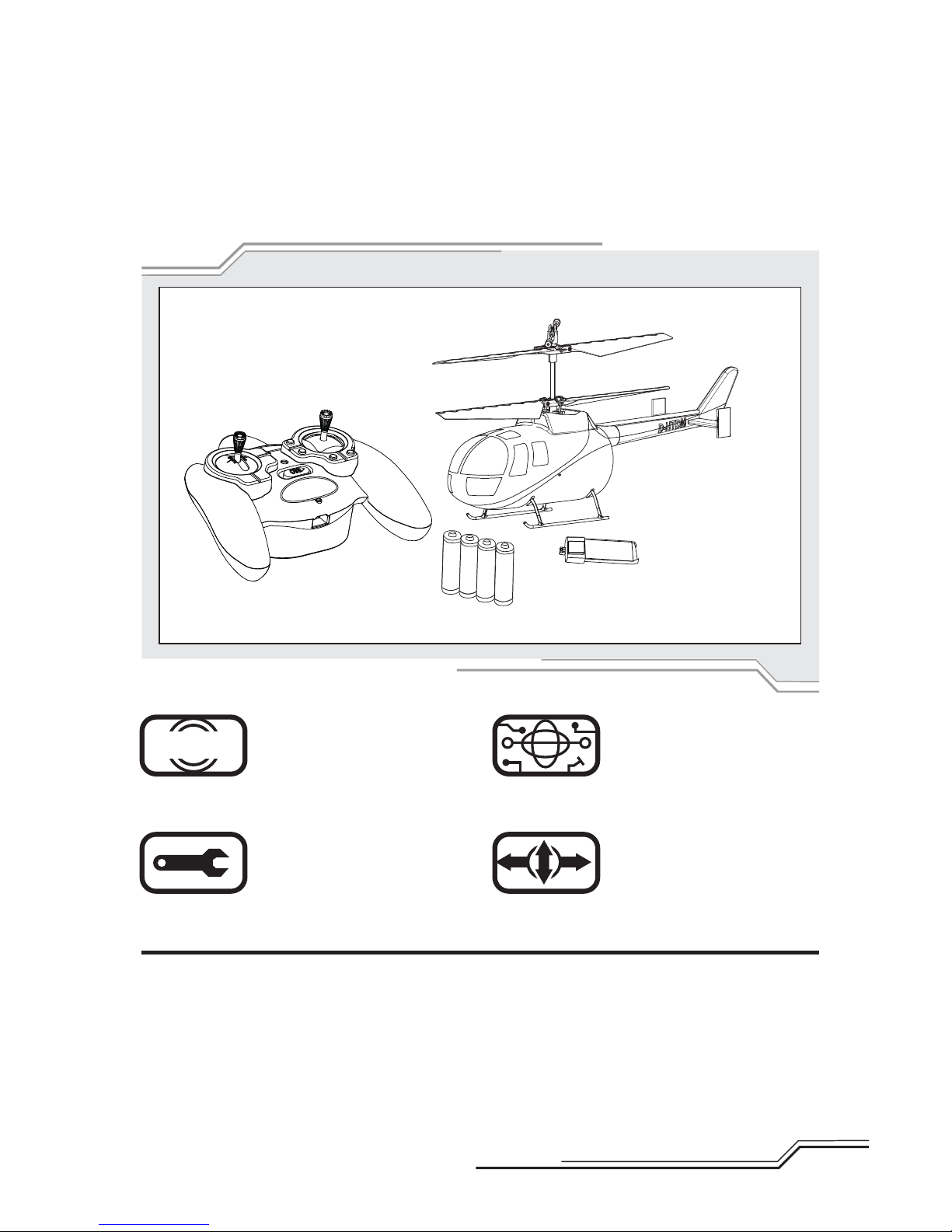

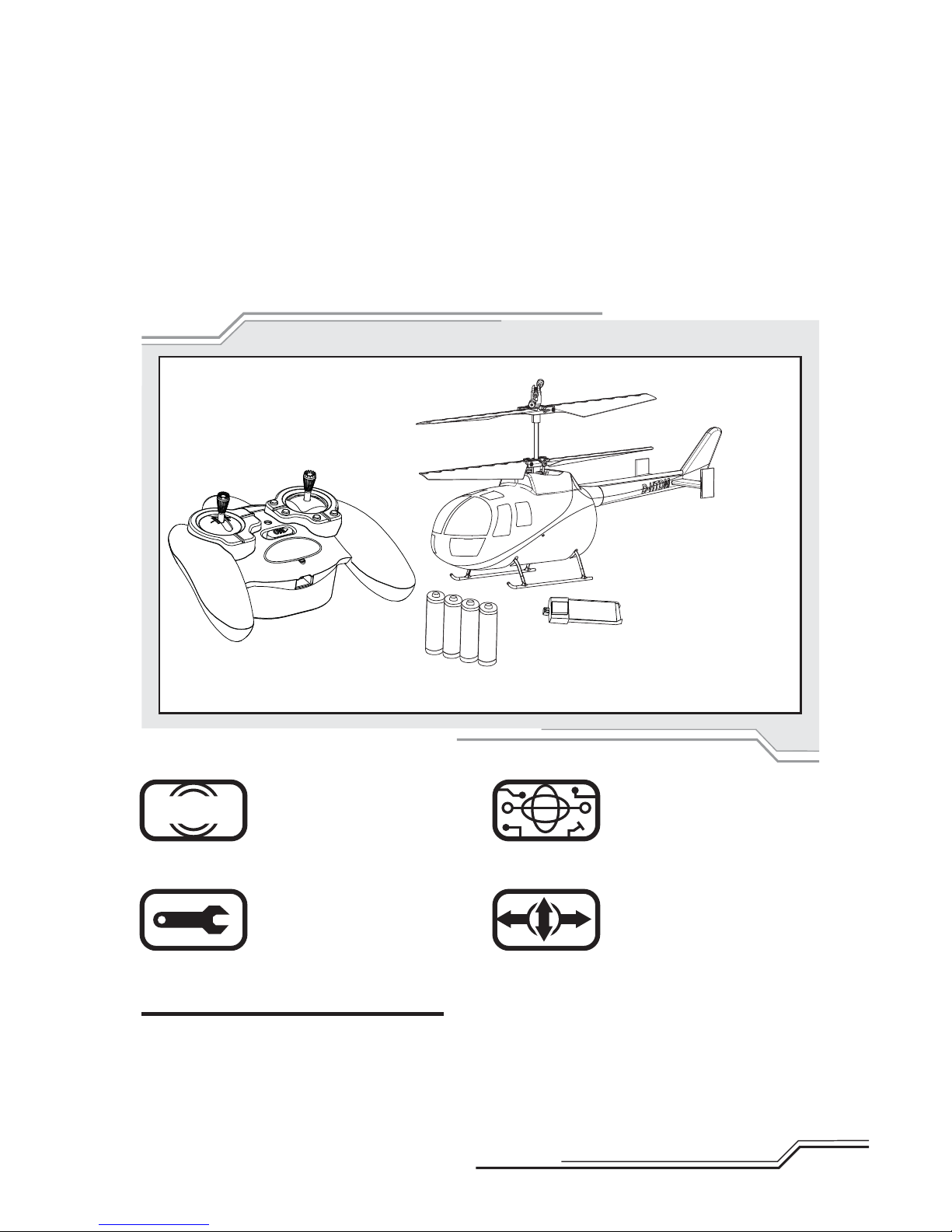

Box Contents
Red Bull BO-105 CBCX
70mAh 3.7V Li-Po Battery
Transmitter with Built-in Charger
Instruction Manual
AA Alkaline Transmitter Batteries (4)
RTF | Ready-To-Fly
Advanced 2.4GHz Radio Con-
trol Lets Multiple Helicopters
Fly Together at the Same
Time
Proportional Rotor Head
Servo for Smooth, Precise
Control Response
Replacement Parts Available
To Keep Your Helicopter
Flying Like New

4
EN
Charging
1. Power the transmitter off.
2. Insert the Li-Po battery into the charging slot on the
bottom of the transmitter. Do not force the battery
into the slot. The battery end cap only fits into the
slot with the battery label facing up.
a. Charge LED solid = battery charging
b. Charge LED blinking = battery nearing
full charge
c. Charge LED off = battery fully charged.
3. Remove the Li-Po battery from the transmitter
when the battery is fully charged.
CAUTION: Do not store the Li-Po battery in the charger. Doing so will over-discharge the Li-Po battery
requiring replacement of the Li-Po battery.
CAUTION: Do not use this transmitter to charge any other type or size of battery.
Replace transmitter batteries when the transmitter sounds an alarm (multiple beeps) while flying. Also, replace the
batteries if flight battery charging takes longer than 30 minutes AND the charge LED remains solid.
The transmitter included with your helicopter has been
designed to safely charge the included Li-Po battery.
CAUTION:All instructions and warnings must be
followed exactly. Mishandling of Li-Po batteries
can result in a fire, personal injury and/or property
damage.
• By handling, charging or using the included Li-Po
battery, you assume all risks associated with lithium
batteries.
• If at any time the battery begins to balloon or swell,
discontinue use immediately. If charging or discharg-
ing, discontinue and disconnect. Continuing to use,
charge or discharge a battery that is ballooning or
swelling can result in fire.
• Always store the battery at room temperature in a
dry area for best results.
• Always transport or temporarily store the battery in
a temperature range of 40–120º F (5–49° C). Do not
store battery or model in a car or direct sunlight. If
stored in a hot car, the battery can be damaged or
even catch fire.
• Always charge batteries away from flammable
materials.
• Always inspect the battery before charging
• Always disconnect the battery after charging, and let
the charger cool between charges.
• Always constantly monitor the temperature of the
battery pack while charging.
• ONLY USE A CHARGER SPECIFICALLY DESIGNED TO
CHARGE LI-PO BATTERIES. Failure to charge the
battery with a compatible charger may cause a fire
resulting in personal injury and/or property damage.
• Never discharge Li-Po cells to below 3V under load.
• Never cover warning labels with hook and loop
strips.
• Never leave charging batteries unattended.
• Never charge batteries outside recommended levels.
• Never charge damaged batteries.
• Never attempt to dismantle or alter the charger.
• Never allow minors to charge battery packs.
• Never charge batteries in extremely hot or cold
places (recommended between 40–120° F or
5–49° C) or place in direct sunlight.
Charging Warnings

5EN
Protecting your Flight Battery
The circuit board in the helicopter includes a protection circuit for your flight battery (LVC or, Low Voltage Cutoff)
that ensures a proper discharge to within a safe limit for the battery. Once you realize that power is dropping off in
flight, please land the helicopter.
The protection is activated when the Red LED on the circuit board starts flashing.
CAUTION: Flying the helicopter frequently with flashing Red LED will reduce the lifetime of your flight
battery or even damage it. Never store the Li-Po battery in the helicopter or transmitter. Doing so will
damage the Li-Po battery and the battery will need to be replaced.

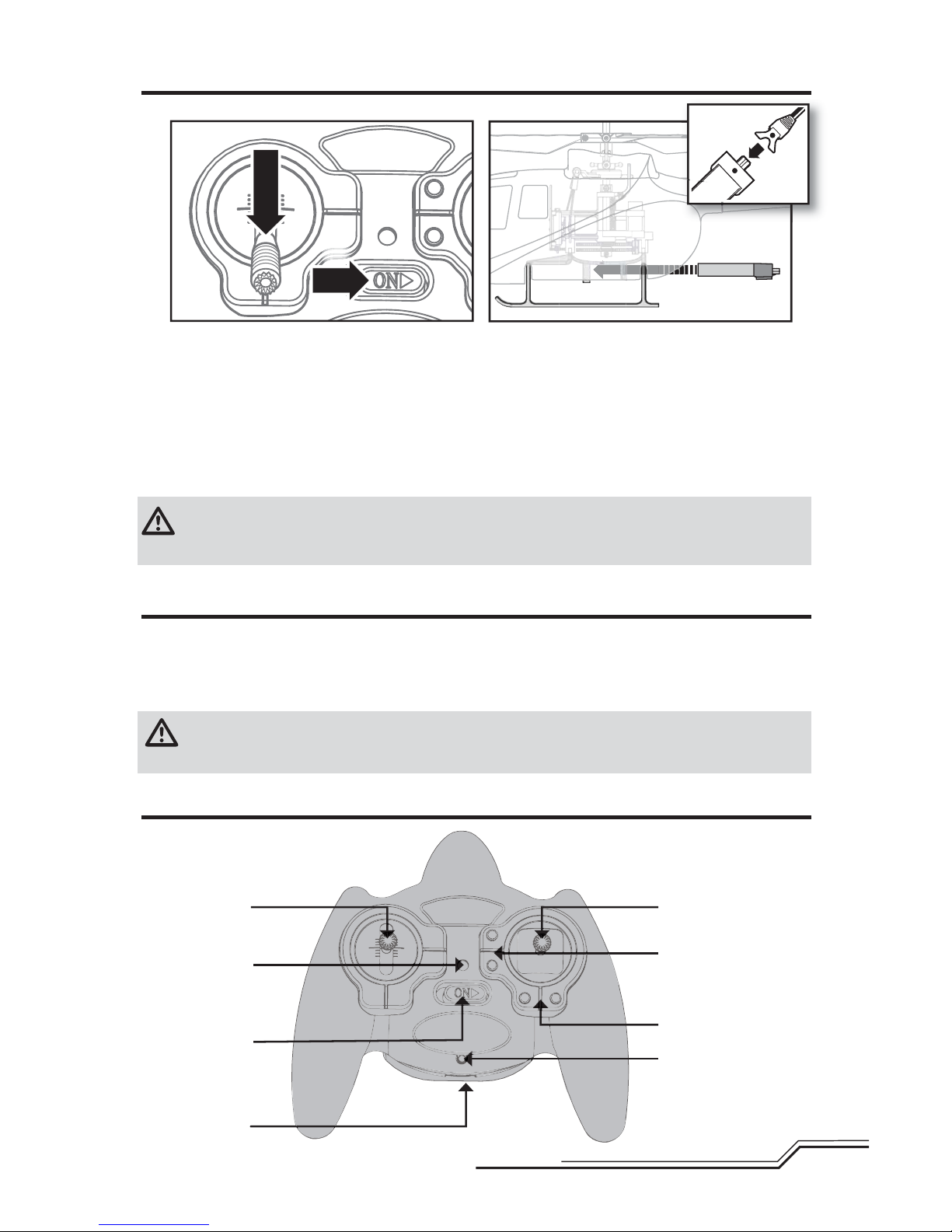

Transmitter Controls
Rudder Trim
Charge LED
Elevator Trim
Throttle (Up/Down)
ON/OFF Switch
Power LED
Charging Port
Rudder (Left/Right)
Elevator (Forward/Backward)

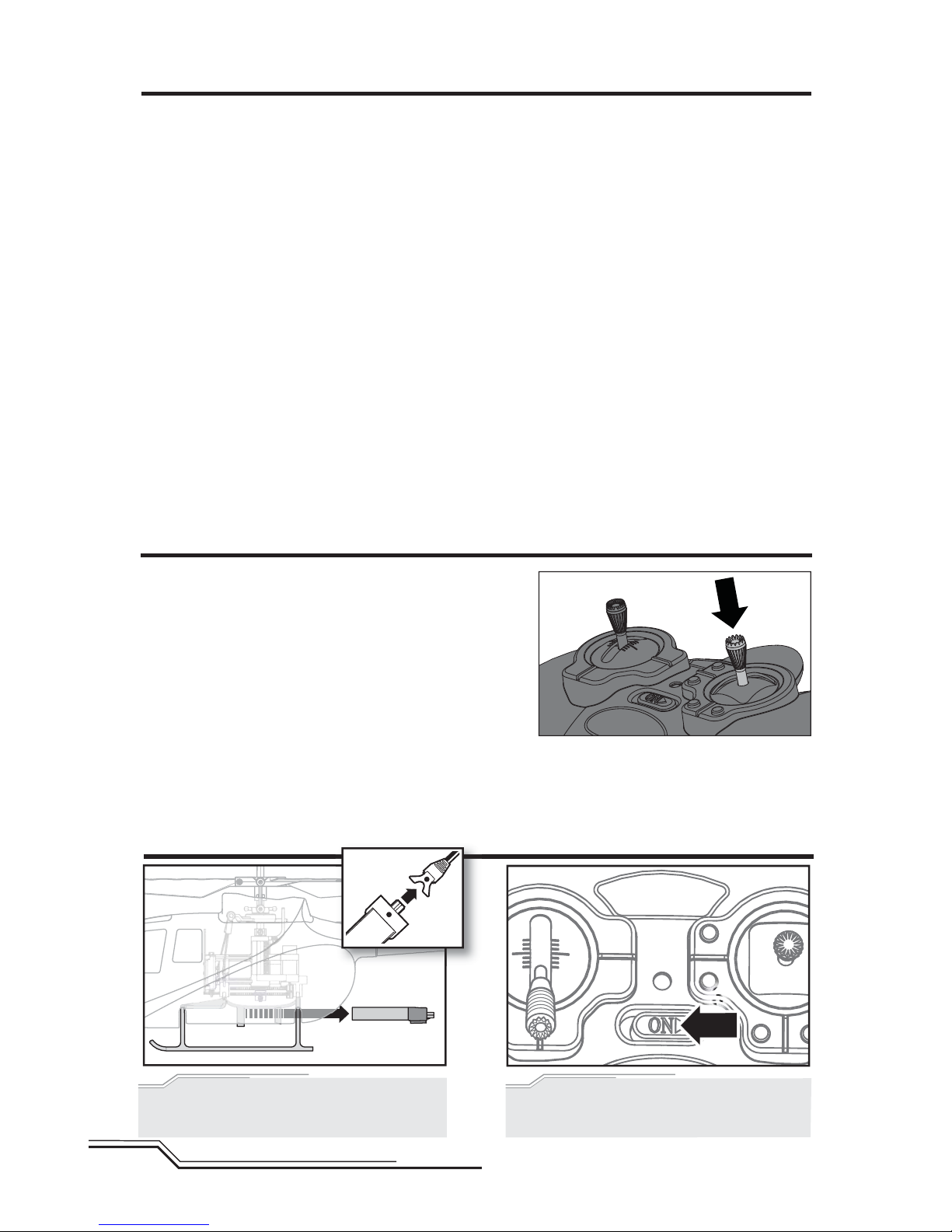

1. Lower the throttle to the lowest setting.
2. Power on the transmitter.
3. Install the battery in the helicopter by sliding it into the battery mounting supports/slots between the main
landing gear. Slide the battery into the slots with the label facing downward and the connector oriented
toward the back of the helicopter.
4. Connect the battery cable to the 4-in-1 control unit by aligning the red dots on the battery and connector.
NOTICE: Set the helicopter down and do not allow it to move until the red LED on the helicopter is solid.
CAUTION: Always disconnect the Li-Po battery from the aircraft control unit when not flying to avoid
over-discharging the battery. Batteries discharged to a voltage lower than the lowest approved voltage
may become damaged, resulting in loss of performance and potential fire when batteries are charged.
Installing the Flight Battery
3
4
1
2

6
EN
Throttle
Rudder
Turn Left Turn Right
Elevator
DownUp
Backward
Forward

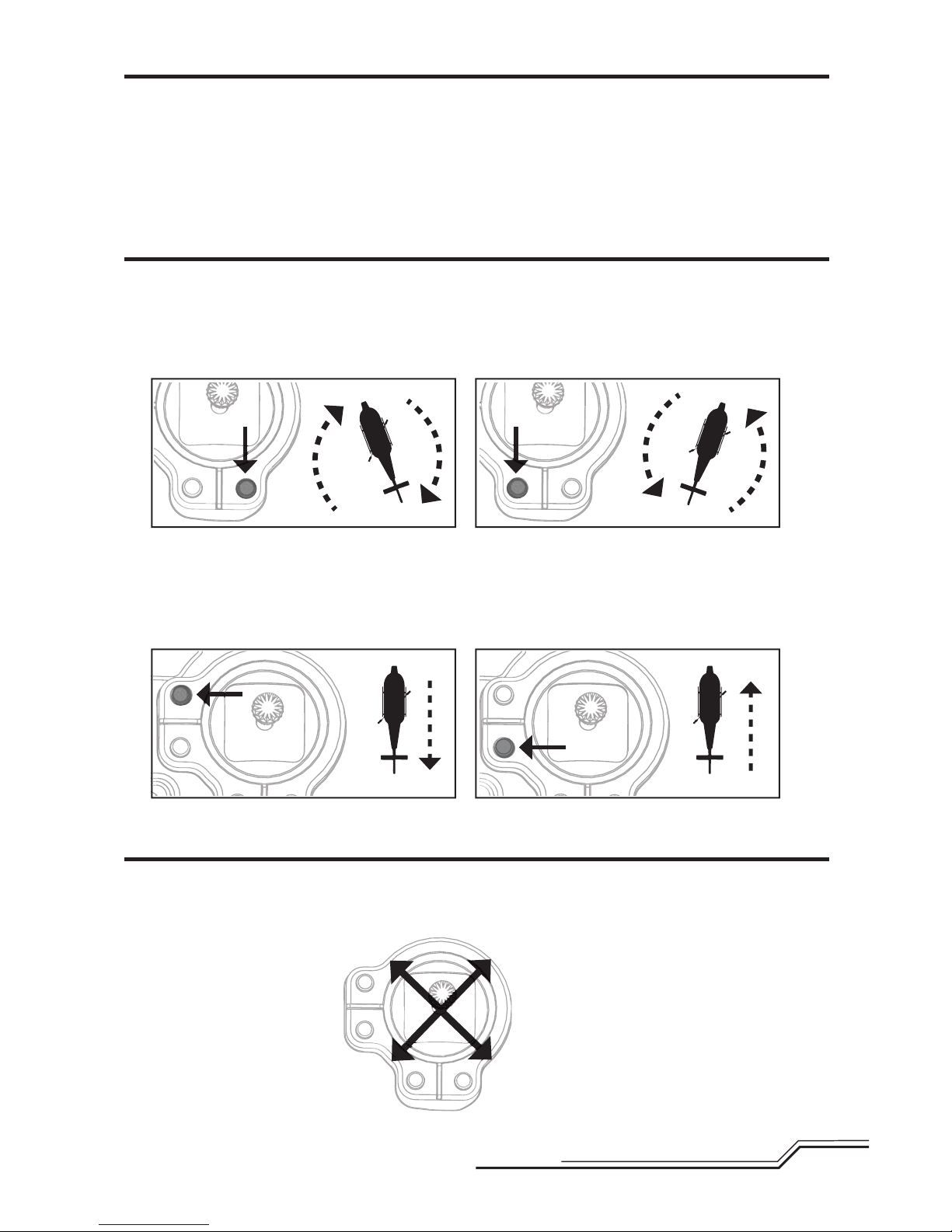

Flight Controls

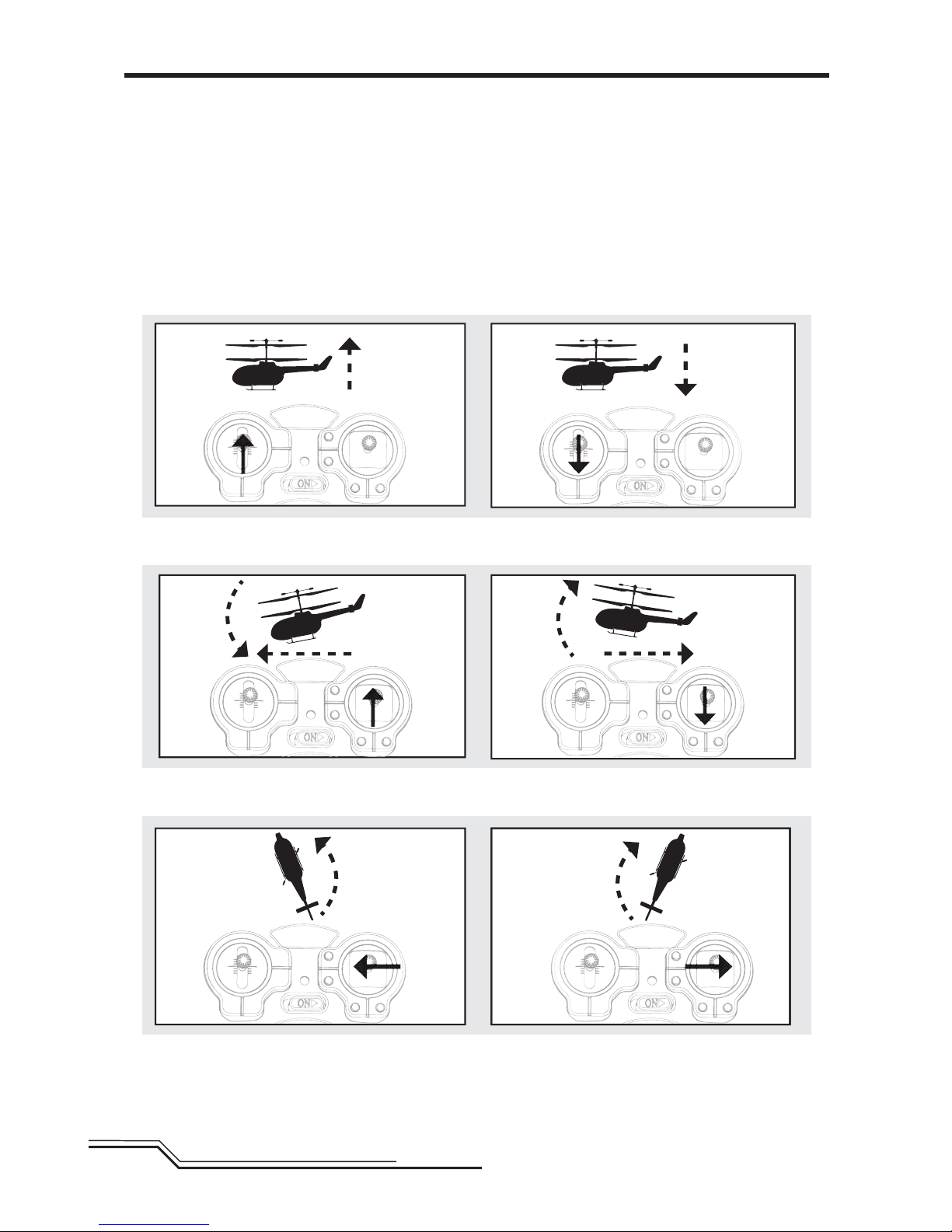

For smooth control of the Red Bull BO-105 CBCX, always make small control movements with the transmitter sticks. All
directions are described as if you were sitting in the helicopter. For example -- when the nose of the helicopter is pointing
toward you, left rudder control stick input (rotation) will move the nose of the helicopter in the counter-clockwise direc-
tion, to your right.
•Climbing and descending: When your helicopter is stable in the air, gently push/pull the throttle stick up/down to make
it climb/descend.
•Turning left and right: When you are comfortable contolling the flying height of your helicopter, try turning left/right by
moving the rudder (steering stick) in the direction you want the helicopter to turn.
•Flying forward and backward: Gently move the elevator (steering stick) up and down to move the helicopter forward
and backward.

7EN
Lifting Off for the First Flight:
Flying in Circles

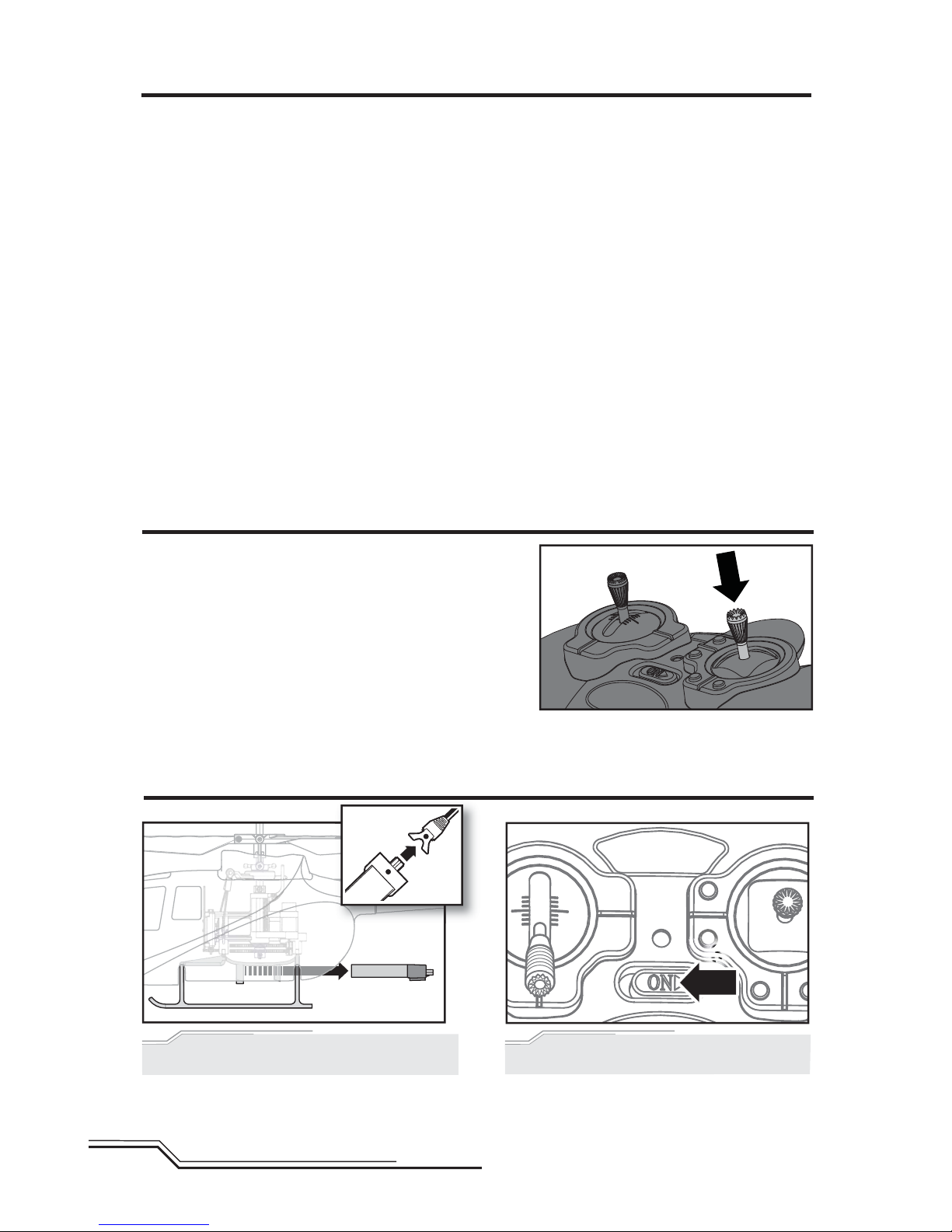

1. Place the helicopter on the ground with the tail pointing toward you.
2. Move the throttle stick smoothly to the 1/3 throttle position. The rotor blades will spin and the helicopter will climb.
Climb to 1.0–1.5 meters (3–5 feet) high. Reduce and add throttle as needed to hover and descend.
Use smooth control stick movements when you are flying the helicopter. Always use small control stick movements and
keep your fingers on the control sticks. If you notice that the helicopter wants to turn to the left or right, some steering
adjustments (trim) may be necessary.
Move the right control stick toward the corners to fly in circles. The helicopter will move faster as the control stick
reaches the corner.
Making Flight Adjustments
Left or Right
The steering trim buttons make small adjustments to the flight direction of the helicopter. If the nose (front) turns right,
press the left trim button until the rotation stops and the nose stays in place. A long tone will be heard when the trim is
at center.
Forward or Backward
If the helicopter moves forward, press the elevator trim button for in the opposite direction the helicopter is moving. A
long tone will be heard when the trim is at center.
Clockwise
Forward circles
Counterclockwise
Forward circles
Clockwise
Reverse circles
Counterclockwise
Reverse circles
If the heli turns right, then trim left.If the heli turns left, then trim right.
If the heli moves forward, then trim back.If the heli moves back, then trim forward.

8
EN
Aer Flying
2
1
3
Power off the transmitter.
Remove the flight battery immediately after
flight and fully charge before storing.
• Read the instruction manual carefully (especially the Troubleshooting section if you’re having problems).
• Small, smooth control inputs are best. Quickly moving the stick just produces instability and no real flight
control.
• Make sure the flight battery is fully charged before each flight. It’s better to run the flight battery down to
50% or lower before recharging. A good, fully charged battery should be good for approximately 4
minutes of flight time. If your flight time falls below 2 minutes, your battery may need to be replaced.
• Keep the helicopter dry and clean. Carpet lint, pet hair, dirt, etc, can restrict the motor and controls, giving
reduced power and control response times.
• Failure to Bind—Hold the transmitter 2-3 meters away from the helicopter while binding. Trying to bind
while the transmitter is too close to the helicopter can sometimes cause problems.
• Make sure the canopy is connected to all four mounting posts. A loose canopy will cause the helicopter to
shake.
• The helicopter must be sitting motionless to initialize the gyro stabilization system after connecting the flight
battery. If you are holding the helicopter in your hand or moving it around, it may not initialize properly. There
should be no reason to disconnect the battery and start again. Just put the helicopter down on the landing
skids and it will initialize in a few seconds.
• Make sure that the stabilizer/flybar is free to teeter up and down. This is what stabilizes the top rotor
system. If the stabilizer/flybar is restricted, your Red Bull helicopter will not fly correctly.
How to be a Successful Pilot
Advanced Flight Controls

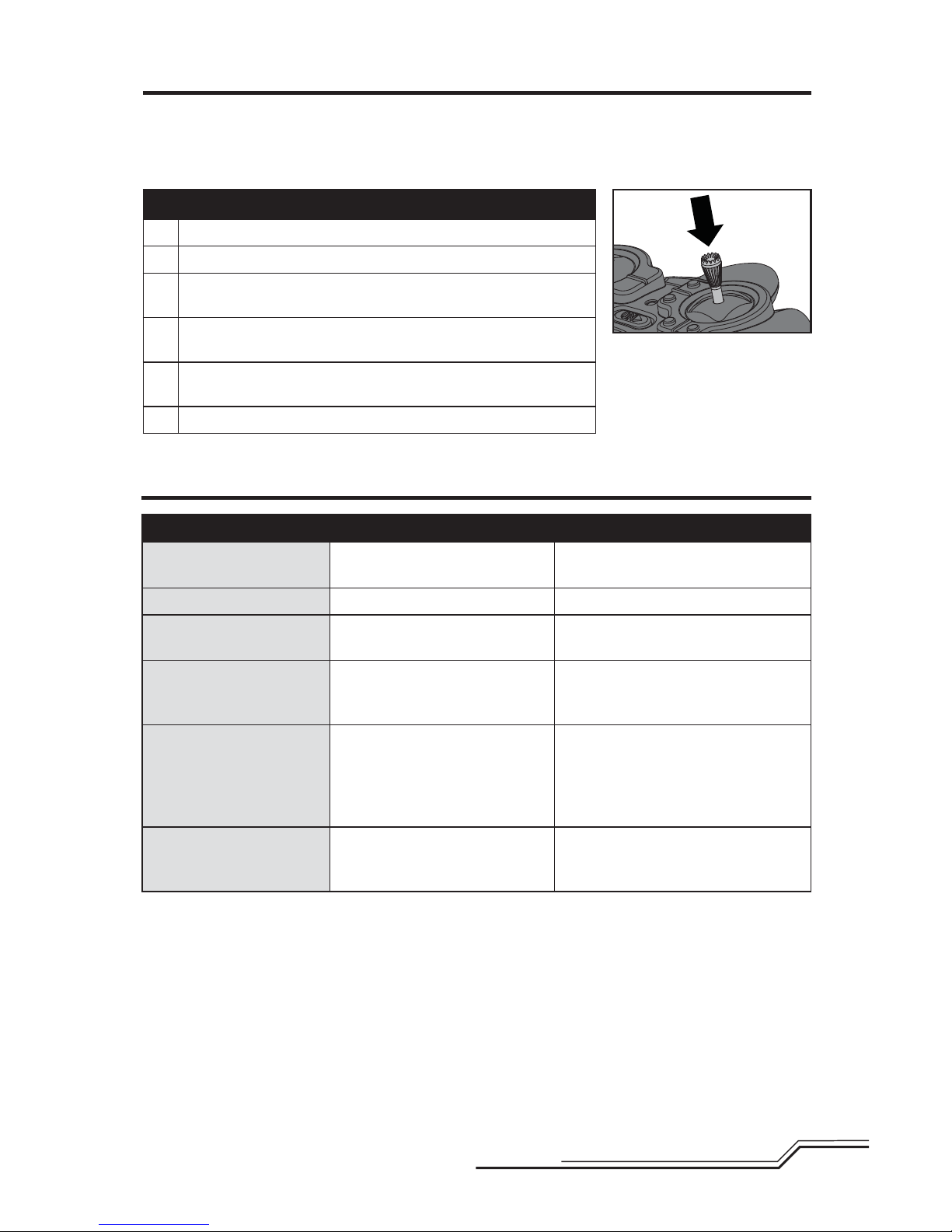

Your Blade helicopter features optional advanced flight controls
(High Rates). High Rates make the helicopter more responsive to
your control inputs.
To activate High Rates, turn on your included transmitter and firmly
push in on the right control stick until you hear a fast two-beep
tone. Release the control stick. A slowly blinking red power LED on
the transmitter indicates High Rate mode is activated. Transmitter
will return to regular (low) rate automatically when switched off.
To switch back to low rates, push in on the right control stick
again until you hear the fast two-beep tone. Release the stick and
confirm that the red power LED is solid.

9EN
Troubleshooting Guide
Problem Possible Cause Solution
Helicopter throttle will not
respond Throttle at high position Lower the throttle stick to off for 3 seconds
Rotor blades will not turn Low battery voltage Completely recharge flight battery
Motor power decreases
during flight
Receiver uses default soft Low
Voltage Cutoff (LVC)
Recharge flight battery or replace battery
that is no longer performing
Climb rate is greatly reduced Low battery voltage
Recharge flight battery. Replace AA bat-
teries in the transmitter/charger. Replace
the flight battery if necessary
Helicopter vibrates or shakes
in flight Damaged rotor blades or flybar
Check the main rotor blades and flybar
for cracks or chips. Replace all damaged
parts. Always replace rotor blades as a
pair and always select blades from the
same package.
Helicopter climbouts are
slow and/or nose turns while
climbing/descending
Rotor drive gears are dirty, have
hair in them, etc
Clean the rotor gearing with a dry tooth-
brush and remove any dust or hair that
may have accumulated
Transmitter and Receiver Binding
The Red Bull BO-105 CBCX uses 2.4GHz radio frequency band and requires a “binding” procedure. Binding teaches
the receiver the specific code of the transmitter, so it will only communicate with your transmitter. There should be
no need to bind the transmitter and receiver prior to use. If you ever need to re-bind the transmitter and receiver,
please follow the steps below.
9Binding Procedure:
1. Disconnect the flight battery from the helicopter.
2. Power off the transmitter.
3. Connect the flight battery in the helicopter. The onboard control
unit LED flashes rapidly after 5 seconds.
4. Lower the throttle stick to the lowest position. Then, press in and
hold the right stick while powering on the transmitter.
5. Release the right stick after 2–3 seconds. The helicopter is bound
when both heli and transmitter LEDs are solid.
6. Disconnect the flight battery and power the transmitter off.

10
EN

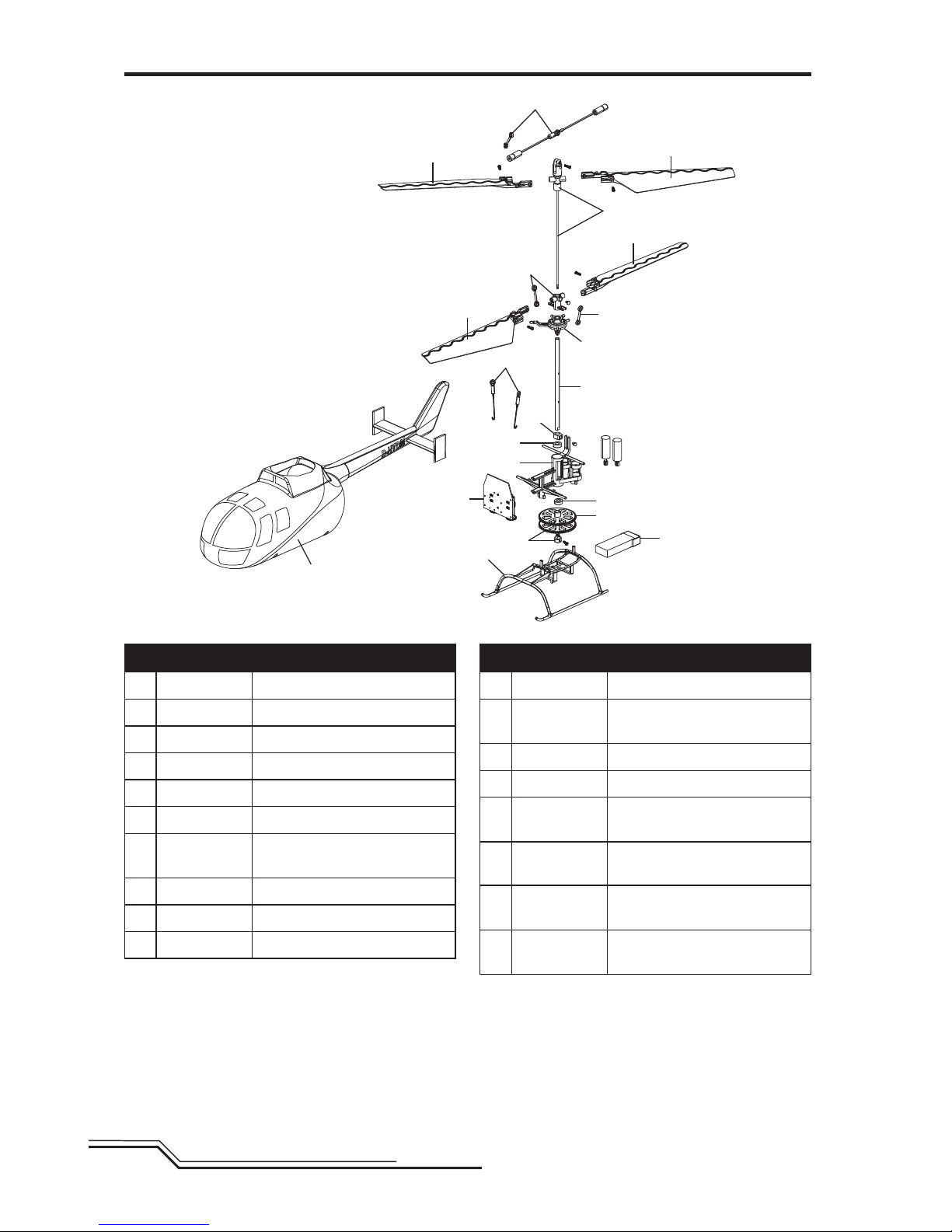

Exploded View and Parts Listing
Part # Description
BLH2800 Blade Red Bull BO-105 CBCX RTF
1 EFLH2219B Stabilizer Flybar and Linkage
2 EFLH2412 Inner Shaft with Head/Hub
3 EFLH2221W Upper Rotor Blades, White (2)
4 EFLH2213 Outer Shaft and Main Gear Set
5 EFLH2220W Lower Main Blades, White (2)
6 EFLH2217 Lower Rotor Head and Linkage
Set
7 EFLH2216 Swashplate Set
8 EFLH2214 Outer Shaft Retaining Collar
9 EFLH2218 Servo Pushrod Set
Part # Description
10 BLH2824 Main Frame Set
11 BLH2865 4-in-1 PCB with Drive Motors
Attached
12 BLH 2827 Red Bull Fuselage
13 EFLH2211 Inner Shaft Main Gear
14 BLH2822 Landing Skid and Battery Mount,
White
15 EFLB1501S25 150mAh, 1S, 3.7V LiPo Flight
Battery
16 EFLH2215 Outer Shaft Bearings 3x6x2mm
(2)
EFLRT243 3 Ch 2.4 GHz Tx w/Built-in
Charger
12
1
3
4
16
16
2
5
6
6
5
10
11
15
8
9
7
4
13
14
3

11 EN
Limited Warranty
What this Warranty Covers
Horizon Hobby, Inc., (Horizon) warrants to the original pur-
chaser that the product purchased (the “Product”) will be
free from defects in materials and workmanship at the date
of purchase.
What is Not Covered
This warranty is not transferable and does not cover (i)
cosmetic damage, (ii) damage due to acts of God, accident,
misuse, abuse, negligence, commercial use, or due to
improper use, installation, operation or maintenance, (iii)
modification of or to any part of the Product, (iv) attempted
service by anyone other than a Horizon Hobby authorized
service center, (v) Product not purchased from an authorized
Horizon dealer, or (vi) Product not compliant with applicable
technical regulations.
OTHER THAN THE EXPRESS WARRANTY ABOVE, HORIZON
MAKES NO OTHER WARRANTY OR REPRESENTATION, AND
HEREBY DISCLAIMS ANY AND ALL IMPLIED WARRANTIES,
INCLUDING, WITHOUT LIMITATION, THE IMPLIED
WARRANTIES OF NON-INFRINGEMENT, MERCHANTABILITY
AND FITNESS FOR A PARTICULAR PURPOSE. THE
PURCHASER ACKNOWLEDGES THAT THEY ALONE HAVE
DETERMINED THAT THE PRODUCT WILL SUITABLY MEET
THE REQUIREMENTS OF THE PURCHASER’S INTENDED USE.
Purchaser’s Remedy
Horizon’s sole obligation and purchaser’s sole and exclusive
remedy shall be that Horizon will, at its option, either (i) ser-
vice, or (ii) replace, any Product determined by Horizon to be
defective. Horizon reserves the right to inspect any and all
Product(s) involved in a warranty claim. Service or replace-
ment decisions are at the sole discretion of Horizon. Proof
of purchase is required for all warranty claims. SERVICE OR
REPLACEMENT AS PROVIDED UNDER THIS WARRANTY IS
THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY.
Limitation of Liability
HORIZON SHALL NOT BE LIABLE FOR SPECIAL, INDIRECT,
INCIDENTAL OR CONSEQUENTIAL DAMAGES, LOSS OF
PROFITS OR PRODUCTION OR COMMERCIAL LOSS IN ANY
WAY, REGARDLESS OF WHETHER SUCH CLAIM IS BASED
IN CONTRACT, WARRANTY, TORT, NEGLIGENCE, STRICT
LIABILITY OR ANY OTHER THEORY OF LIABILITY, EVEN IF
HORIZON HAS BEEN ADVISED OF THE POSSIBILITY OF
SUCH DAMAGES. Further, in no event shall the liability of
Horizon exceed the individual price of the Product on which
liability is asserted. As Horizon has no control over use,
setup, final assembly, modification or misuse, no liability
shall be assumed nor accepted for any resulting damage
or injury. By the act of use, setup or assembly, the user
accepts all resulting liability. If you as the purchaser or
user are not prepared to accept the liability associated with
the use of the Product, purchaser is advised to return the
Product immediately in new and unused condition to the
place of purchase.
Law
These terms are governed by Illinois law (without regard to
conflict of law principals). This warranty gives you specific
legal rights, and you may also have other rights which vary
from state to state. Horizon reserves the right to change or
modify this warranty at any time without notice.
WARRANTY SERVICES
Questions, Assistance, and Services
Your local hobby store and/or place of purchase cannot pro-
vide warranty support or service. Once assembly, setup or
use of the Product has been started, you must contact your
local distributor or Horizon directly. This will enable Horizon
to better answer your questions and service you in the event
that you may need any assistance. For questions or assis-
tance, please visit our website at www.horizonhobby.com,
submit a Product Support Inquiry, or call 877.504.0233 toll
free to speak to a Product Support representative.
Inspection or Services
If this Product needs to be inspected or serviced and is
compliant in the country you live and use the Product in,
please use the Horizon Online Service Request submission
process found on our website or call Horizon to obtain a
Return Merchandise Authorization (RMA) number. Pack the
Product securely using a shipping carton. Please note that
original boxes may be included, but are not designed to
withstand the rigors of shipping without additional protec-
tion. Ship via a carrier that provides tracking and insurance
for lost or damaged parcels, as Horizon is not responsible
for merchandise until it arrives and is accepted at our facil-
ity. An Online Service Request is available at Horizon Hobby
Service Center. If you do not have internet access, please
contact Horizon Product Support to obtain a RMA number
along with instructions for submitting your product for ser-
vice. When calling Horizon, you will be asked to provide your
complete name, street address, email address and phone
number where you can be reached during business hours.
When sending product into Horizon, please include your
RMA number, a list of the included items, and a brief sum-
mary of the problem. A copy of your original sales receipt
must be included for warranty consideration. Be sure your
name, address, and RMA number are clearly written on the
outside of the shipping carton.
Notice: Do not ship LiPo batteries to Horizon. If you
have any issue with a LiPo battery, please contact the
appropriate Horizon Product Support office.
Warranty Requirements
For Warranty consideration, you must include your
original sales receipt verifying the proof-of-purchase
date. Provided warranty conditions have been met, your
Product will be serviced or replaced free of charge. Service
or replacement decisions are at the sole discretion of
Horizon.
Non-Warranty Service
Should your service not be covered by warranty ser-
vice will be completed and payment will be required
without notification or estimate of the expense unless
the expense exceeds 50% of the retail purchase
cost. By submitting the item for service you are agree-
ing to payment of the service without notification. Service
estimates are available upon request. You must include this
request with your item submitted for service. Non-warranty
service estimates will be billed a minimum of ½ hour of
labor. In addition you will be billed for return freight. Horizon
accepts money orders and cashier’s checks, as well as
Visa, MasterCard, American Express, and Discover cards. By
submitting any item to Horizon for service, you are agreeing
to Horizon’s Terms and Conditions found on our website
Horizon Hobby Service Center.
NOTICE: Horizon service is limited to Product com-
pliant in the country of use and ownership. If non-
compliant product is received by Horizon for service,
it will be returned unserviced at the sole expense of
the purchaser.

12
EN
Country of
Purchase Horizon Hobby Address Phone Number/Email Address
United States of
America
Horizon Service Center
(Electronics and engines)
4105 Fieldstone Rd
Champaign, Illinois
61822 USA
877-504-0233
Online Repair Request: visit
www.horizonhobby.com/service
Horizon Product Support
(All other products)
4105 Fieldstone Rd
Champaign, Illinois
61822 USA
877-504-0233
productsupport@horizonhobby.
com
United Kingdom Horizon Hobby Limited
Units 1-4 Ployters Rd
Staple Tye
Harlow, Essex
CM18 7NS
United Kingdom
[phone]
[e-mail]
Germany Horizon Technischer
Service
Christian-Junge-Straße 1
25337 Elmshorn
Germany
[phone]
[e-mail]
France Horizon Hobby SAS
Horizon Hobby SAS
11 Rue Georges Charpak
77127 LIEUSAINT
[phone]
[e-mail]
China Horizon Hobby – China Room 506, No. 97 Changshou Rd.
Shanghai, China 200060
[phone]
[e-mail]
Warranty and Service Contact Information
Customer Service Information
Country of
Purchase Horizon Hobby Address Phone Number/Email Address
United States of
America Sales
4105 Fieldstone Rd
Champaign, Illinois
61822 USA
[phone]
[e-mail]
United Kingdom Horizon Hobby Limited
Units 1-4 Ployters Rd
Staple Tye
Harlow, Essex
CM18 7NS
United Kingdom
[phone]
[e-mail]
Germany Horizon Hobby GmbH
Christian-Junge-Straße 1
25337 Elmshorn
Germany
[phone]
[e-mail]
France Horizon Hobby SAS
Horizon Hobby SAS
11 Rue Georges Charpak
77127 LIEUSAINT
[phone]
[e-mail]
China Horizon Hobby – China Room 506, No. 97 Changshou Rd.
Shanghai, China 200060
[phone]
[e-mail]

13 EN
Declaration of Conformity
(in accordance with ISO/IEC 17050-1)
No. HH2012071901
Product(s): Blade Red Bull BO-105 CBCX
Item Number(s): BLH2800
Equipment class: 1
The object of declaration described above is in conformity with the requirements of the specifications listed below,
following the provisions of the European R&TTE directive 1999/5/EC and EMC Directive 2004/108/EC and LVD
Directive 2006/95/EC:
EN 300-328 V1.7.1
EN 301 489-1 V1.7.1: 2006
EN 301 489-17 V1.3.2: 2008
EN 60950-1:2006+A12: 2011
EN55022: 2010
EN55024: 2010
Signed for and on behalf of:
Horizon Hobby, Inc.
Champaign, IL USA
July 19, 2012
Steven A. Hall
Executive VP – Chief Operating Officer
International Operations and Risk Management
Horizon Hobby, Inc.
Instructions for disposal of WEEE by users in the European Union
This product must not be disposed of with other waste. Instead, it is the user’s responsibility to dis-
pose of their waste equipment by handing it over to a designated collections point for the recycling of
waste electrical and electronic equipment. The separate collection and recycling of your waste equip-
ment at the time of disposal will help to conserve natural resources and make sure that it is recycled
in a manner that protects human health and the environment. For more information about where you
can drop off your waste equipment for recycling, please contact your local city office, your household
waste disposal service or where you purchased the product.
Compliance Information for the European Union
FCC Information
This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This
device may not cause harmful interference, and (2) this device must accept any interference received, including
interference that may cause undesired operation.
CAUTION: Changes or modifications not expressly approved by the party responsible for compliance could
void the user’s authority to operate the equipment.
This product contains a radio transmitter with wireless technology which has been tested and found to be
compliant with the applicable regulations governing a radio transmitter in the 2.400GHz to 2.4835GHz frequency
range.
EN

14
DE
WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor dem Betrieb mit den Produktfunk-
tionen vertraut zu machen. Wird das Produkt nicht korrekt betrieben, kann dies zu Schäden am Produkt
oder persönlichem Eigentum führen oder schwere Verletzungen verursachen.
Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und gesundem Menschenverstand betrieben
werden und benötigt gewisse mechanische Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und
verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder anderen
Sachwerten führen. Dieses Produkt eignet sich nicht für die Verwendung durch Kinder ohne direkte Überwachung
eines Erwachsenen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, Inc., das Produkt zu zerlegen,
es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese Bedienungsanlei-
tung enthält Anweisungen für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor Zusammenbau,
Einrichtung oder Verwendung alle Anweisungen und Warnhinweise im Handbuch zu lesen und zu befolgen, damit
es bestimmungsgemäß betrieben werden kann und Schäden oder schwere Verletzungen vermieden werden.
Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahren-
risiken beim Betrieb dieses Produkts hinzuweisen:
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND
geringe oder keine Gefahr von Verletzungen ergeben.
ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden UND
die Gefahr von schweren Verletzungen.
WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden, Kol-
lateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberflächliche Verletzungen.
HINWEIS
Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen von Horizon
Hobby, Inc. jederzeit geändert werden. Die aktuelle Produktliteratur finden Sie auf horizonhobby.com unter der
Registerkarte „Support“ für das betreffende Produkt.
Spezielle Bedeutungen
• Halten Sie stets in allen Richtungen einen Sicherhe-
itsabstand um Ihr Modell, um Zusammenstöße oder
Verletzungen zu vermeiden. Dieses Modell wird von
einem Funksignal gesteuert, das Interferenzen von
vielen Quellen außerhalb Ihres Einflussbereiches
unterliegt. Diese Interferenzen können einen augen-
blicklichen Steuerungsverlust verursachen.
• Betreiben Sie Ihr Modell immer auf einer Freifläche
ohne Fahrzeuge in voller Größe, Verkehr oder Men-
schen.
• Befolgen Sie stets sorgfältig die Anweisungen und
Warnhinweise für das Modell und jegliche optionalen
Hilfsgeräte (Ladegeräte, Akkupacks usw.).
• Bewahren Sie alle Chemikalien, Klein- und Elektro-
teile stets außerhalb der Reichweite von Kindern auf.
• Setzen Sie Geräte, die für diesen Zweck nicht speziell
ausgelegt und geschützt sind, niemals Wasser aus.
Feuchtigkeit kann die Elektronik beschädigen.
• Stecken Sie keinen Teil des Modells in den Mund, da
dies zu schweren Verletzungen oder sogar zum Tod
führen kann.
• Betreiben Sie Ihr Modell nie mit fast leeren Sender-
akkus.
• Halten Sie das Fluggerät immer in Sicht und unter
Kontrolle.
• Gehen Sie sofort auf Motor Aus bei Rotorberührung.
• Verwenden Sie immer vollständig geladene Akkus.
• Lassen Sie immer den Sender eingeschaltet wenn
das Fluggerät eingeschaltet ist.
• Nehmen Sie vor der Demontage des Fluggerätes die
Akkus heraus.
• Halten Sie bewegliche Teile immer sauber.
• Halten Sie die Teile immer trocken.
• Lassen Sie Teile immer erst abkühlen bevor Sie sie
anfassen.
• Nehmen Sie die Akkus/Batterien nach Gebrauch
heraus.
• Betreiben Sie Ihr Fluggerät niemals mit beschädigter
Verkabelung.
• Fassen Sie niemals bewegte Teile an.
Zusätzliche Sicherheitsvorkehrungen und Warnhinweise
Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.

15 DE
Sie gehören zu den weltbesten Piloten und fliegen jedes mal, wenn Sie aufsteigen, ihre Maschinen am Limit. Es sind die berühmten Flying Bulls mit Ihren mehr als 20 einzigartigen historischen Flugzeugen, die im Namen des
Getränkeherstellers Red Bull im Einsatz sind.
Drei ihrer Piloten sind die einzigen Zivilpiloten, die eine Kunstfluglizenz für ziviler Hubschrauber besitzen. Mit ihrer
BO-105 haben sie seit den späten 90iger Jahren Millionen von Menschen auf Flugshows überall auf der Welt
begeistert.
Horizon Hobby ist stolz, Ihnen ein wenig von dem Gefühl zu vermitteln, die BO-105 CBCX der Flying Bull zu fliegen,
für die wir eine offizielle Lizenz erhalten haben. Viel Spaß und wie wir Piloten sagen, Hals und Beinbruch!
Besuchen Sie zur Produktregistrierung
www.bladehelis.com und bleiben damit immer
aktuell informiert.
Spezifikationen
Länge 200mm
Höhe 120mm
Rotordurchmesser 190mm
Gesamtgewicht 31g
2.4GHz
Computergestützter Piezo
Kreisel für hervorragende
Steuerkontrolle und
Stabilität.
BLH2700
Lieferumfang
Red Bull BO-105 CBCX
Hubschrauber
70mAh 3.7V Li-Po Akku
Sender mit eingebauten Ladegerät
Bedienungsanleitung
AA Alkaline Batterien (4)
RTF | Ready-To-Fly
Mit der fortschrittlichen 2.4
Ghz Funkfernsteuerung kön-
nen mehrere Hubschrauber
zur gleichen Zeit fliegen.
Proportionales
Rotorkopfservo für präzise
Steuerreaktionen
Verfügbare Ersatzteile lassen
ihren Hubschrauber stets wie
neu fliegen.

16
DE
Laden
1. Schalten Sie den Sender aus.
2. Stecken Sie den Flugakku in den Ladeschacht
unten am Sender. Üben Sie dabei bitte keine
Kraft aus, der Akku paßt nur in den Schacht
wenn das Etikett nach oben zeigt.
a. Lade LED leuchtet = Akku lädt
b. Lade LED blinkt = Akku nahezu vollständig
geladen
c. Lade LED aus = Akku vollständig geladen
3. Nehmen Sie den LiPo Akku aus dem Sender
wenn der Akku vollständig geladen wurde.
ACHTUNG: Lagern Sie bitte nicht den LiPo Akku im Ladegerät da er sonst Überladen werden könnte.
ACHTUNG: Verwenden Sie nicht den Sender um andere Akkutypen oder Akkugrößen zu laden.
Ersetzen Sie die Senderbatterien wenn Sie bei dem Fliegen einen mehrfachen Piepton hören. Ersetzen Sie bitte
ebenfalls die Senderbatterien wenn der Ladevorgang des Flugakkus länger als 30 Minuten dauert UND die Lade
LED weiterhin leuchtet.
Der im Lieferumfang des Hubschraubers enthaltene
Sender wurde für das sichere Laden des enthaltenen
LiPo Flugakkus entwickelt.
ACHTUNG: Alle Anweisungen und Warnungen
müssen exakt befolgt werden. Falscher Umgang
mit LiPo Akkus kann zu Feuer, Körperverletzung und/
oder Sachbeschädigung führen.
• Durch Handhaben, Aufladen oder Verwenden des
inbegriffenen Li-Po-Akkus übernehmen Sie alle mit
Lithiumakkus verbundenen Risiken.
• Sollte der Akku beim Laden oder im Flug
beginnen, sich auszudehnen oder anzuschwellen
stoppen Sie den Ladevorgang oder den Flug unver-
züglich. Wird mit dem Aufladen oder Entladen eines
Akkus fortgefahren, der sich auszudehnen oder
anzuschwellen begonnen hat, kann dieses zu einem
Brand führen.
• Um beste Ergebnisse zu erzielen, lagern Sie den
Akku bei Raumtemperatur an einem trockenen Ort.
• Beim Transport oder vorübergehenden Lagern des
Akkus sollte der Temperaturbereich zwischen 5° C
und 49° C liegen. Bewahren Sie den Akku bzwdas
Modell nicht im Auto oder unter direkter Sonnenein-
strahlung auf. Bei Aufbewahrung in einem heißen
Auto, kann der Akku beschädigt werden oder sogar
Feuer fangen.
• Laden Sie immer Li Po Akkus weit weg entfernt von
brennbaren Materialien.
• Überprüfen Sie immer den Akku vor dem Laden und
laden Sie niemals defekte oder beschädigte Akkus.
• Trennen Sie immer den Akku nach dem Laden und
lassen das Ladegerät abkühlen.
• Verwenden Sie ausschließlich ein Ladegerät das
speziell für das Laden von LiPo Akku geeignet ist.
Das Laden mit einem nicht geeignetem Ladegerät
kann Feuer und/oder Sachbeschädigung zur Folge
habe.
• VERWENDEN SIE NUR EIN SPEZIELL
GEEIGNETES LI-PO LADEGERÄT UM LI-PO
AKKUS ZU LADEN. Laden Sie den Akku
mit einem nicht geeigneten Ladegerät
kann dieses zu Feuer, Personen- und
Sachschäden führen.
• Entladen Sie niemals ein LiPo Akku unter 3V pro
Zelle unter Last.
• Verdecken Sie niemals Warnhinweise mit Klettband.
• Lassen Sie niemals Akkus während des Ladens
unbeaufsichtigt.
• Laden Sie niemals beschädigte Akkus.
• Versuchen Sie nicht das Ladegerät zu demontieren
oder zu verändern.
• Lassen Sie niemals Minderjährige Akkus laden.
Laden Sie niemals Akkus an extrem kalten oder heißen
Plätzen (empfohlener Temperaturbereich 5 - 49° C )
oder im direkten Sonnenlicht.
Warnhinweise und Vorgaben zum Akku

17 DE
Entladeschutz des Flugakkus
Die Hauptplatine des Hubschraubers ist mit einer Schutzschaltung versehen die eine Tiefentladung des Akkus
verhindern soll.
Stellen Sie bei dem Fliegen einen Leistungsabfall fest, landen Sie bitte den Hubschrauber.
Die Schutzschaltung ist aktiviert wenn die rote LED auf der Hauptplatine anfängt zu blinken.
ACHTUNG: Fliegen Sie den Hubschrauber regelmäßig mit blinkender roter LED,reduzieren Sie die Leb-
ensdauer des Akkus oder beschädigen ihn.Lagern Sie niemals den LiPo Akku im Hubschrauber oder
Sender. Dieses beschädigt den Akku und er muss ersetzt werden.
Senderkontrollen
Seitenruder Trimmung
Lade LED
Höhenruder Trimmung
Gas (Steigen/Sinken)
Ein/Aus Schalter
Einschaltkontroll LED
Akku Ladeschacht
Seitenruder (links/rechts)
Höhenruder (vorwärts/rückwärts)
Einlegen des Flugakkus
3
4
1
2
1. Senken Sie den Gasgeber auf die niedrigste Einstellung.
2. Schalten Sie den Sender ein.
3. Legen Sie den Akku in den Helikopter ein, indem Sie ihn in die Akkuhalterung (Akkufach) unterhalb des
Hauptzahnrads schieben. Achten Sie dabei darauf, dass die Beschriftung des Akkus nach unten zeigt und der
Stecker zum hinteren Teil des Helikopters weist.
4. Schließen Sie das Akkukabel an das 4-in-1-Steuergerät an.
HINWEIS: Der Helikopter darf sich erst bewegen, wenn die blaue LED am 4-in-1-Steuergerät kontinuierlich leuchtet.
ACHTUNG: Trennen Sie den Li-Po-Akku stets vom ESC, wenn der Helikopter nicht fliegt, damit der
Akkunicht zu stark entladen wird. Akkus, die unter die angegebene Mindestspannung tiefentladen werden,
können beschädigt werden; Leistungseinbußen und Brandgefahr beim Laden sind die Folge.

18
DE
Gas
Seitenruder
Links drehen Rechts drehen
Höhenruder
SinkenSteigen
Rückwärts
Vorwärts
Flugkontrollen
Für eine präzise Kontrolle der Red Bull BO-105 CBCX. steuern Sie mit den Steuerknüppeln immer nur kleine Bewegun-
gen. Die Steuerrichtungen sind so beschrieben als wenn Sie im Hubschrauber sitzen. Zum Beispiel: zeigt die Nase des
Hubschraubers zu Ihnen, lässt die Steuereingabe Seitenruder links die Nase des Hubschraubers gegen den Uhrzeigersinn
nach rechts drehen.
•Steigen und sinken: Fliegt ihr Hubschrauber stabil bewegen Sie vorsichtig den Gassteuerknüppel nach vorne oder
hinten um den Hubschrauber steigen oder sinken zu lassen.
•Linkes oder rechtes drehen: Haben Sie sich mit der Steuerung der Flughöhe vertraut gemacht, drehen Sie mit dem
Seitenruderknüppel den Hubschrauber in die gewünschte Richtung.
•Vorwärts und Rückwärts fliegen: Bewegen Sie vorsichtig den Höhenruderknüppel (Nicken) um den Hubschrauber
vorwärts und rückwärts fliegen.

19 DE
Abheben für den Erstflug
Kreise Fliegen
1. Stellen Sie den Hubschrauber auf den Boden das Heck zeigt dabei in ihre Richtung.
2. Geben Sie vorsichtig ca. 1/3 Gas. Die Rotorblätter fangen an zu drehen und der Hubschrauber wird steigen. Lassen
Sie den Hubschrauber bis ca. 1 - 1,5 Meter Höhe steigen. Halten Sie durch Gas wegnehmen oder Gas geben diese
Höhe.
Geben Sie bei dem Fliegen des Hubschraubers sanfte kleine Steuerausschläge und halten die Finger immer an den
Steuerknüppeln. Sollten Sie feststellen, dass der Hubschrauber nach links oder rechts dreht sind Trimmeingaben
erforderlich.
Um Kreise zu fliegen bewegen Sie den Steuerknüppel in die Ecken. Der Hubschrauber wird wenn der Steuerknüppel in
der Ecke ist schneller fliegen.
Trimmeinstellungen
Links oder Rechts
Die Trimmknöpfe steuern mit kleinen Rudereingaben die Flugrichtung des Hubschrauber. Sollte sich die Nase des Hub-
schraubers nach rechts drehen, drücken Sie den linken Trimmknopf solange bis der Hubschrauber aufhört zu drehen.
Sie hören bei der Mitteneinstellung der Trimmung einen langen Ton.
Vorwärts oder Rückwärts
Sollte sich der Hubschrauber nach vorne bewegen trimmen Sie die Höhenruder (Nick) Funktion in die entgegengesetzte
Richtung. Sie hören bei der Mitteneinstellung der Trimmung einen langen Ton.
Vorwärtskreise im Uhrzei-
gersinn
Vorwärtskreise gegen den
Uhrzeigersinn
Rückwärtskreise
im Uhrzeigersinn
Rückwärtskreise gegen den
Uhrzeigersinn
Sollte der Hubschrauber nach rechts drehen,
trimmen Sie nach links.
Sollte der Hubschrauber nach links drehen,
trimmen Sie nach rechts.
Sollte sich der Hubschrauber nach vorne bewegen,
trimmen Sie nach hinten.
Sollte sich der Hubschrauber nach hinten bewegen,
trimmen Sie nach vorne.

20
DE
Nach dem Fliegen
Schalten Sie den Sender aus.Entfernen Sie nach dem Fliegen den Akku
unverzüglich und laden ihn vor dem Lagern
vollständig auf.
• Bitte lesen Sie die Bedienungsanleitung sorgfältig durch (insbesondere auch das Kapitel zur Problemlösung,
sollten Probleme auftreten)
• Kleine, sanfte Steuerausschläge eignen sich am besten zur Kontrolle. Bewegen Sie die Steuerknüppel ruck-
artig und schnell, erzeugt dieses Instabilität und das ist nicht hilfreich bei der Kontrolle des Hubschraubers.
• Stellen Sie bitte sicher, dass der Flugakku vor dem Flug vollständig geladen ist. Bis sie den Akku neu laden
ist es besser ihn bis ca. 50% seiner Kapazität geflogen zu haben. Ein guter, vollständig geladener Akku
ermöglicht ca. 4 Minuten Flugzeit. Sollte die Flugzeit unter 2 Minuten fallen, könnte es notwendig sein den
Akku auszutauschen.
• Halten Sie den Hubschrauber sauber und trocken. Teppichfusseln, Tierhaare etc.. können den Motor und die
Mechanik behindern was zu reduzierter Leistung und einer verzögerten Kontrolle führen kann.
• Fehler beim Binden—Halten Sie bei dem Bindevorgang mit dem Sender Abstand zu dem Hubschrauber.
Steht der Sender während des Bindevorganges zu nah am Hubschrauber, kann dieses manchmal zu
Problemen führen.
• Stellen Sie bitte sicher, dass die Kabinenhaube sicher an den vier Haltern befestigt ist. Eine lose Kabinen-
haube führt zu Vibrationen oder Schütteln des Hubschraubers.
• Der Hubschrauber muss zur Initialisierung seines Kreiselsystems vollständig still stehen nachdem der
Flugakku angeschlossen wurde. Sollten Sie den Hubschrauber dabei in der Hand halten initialisiert er
möglicherweise nicht korrekt. Das ist aber kein Grund den Akku nochmal abzuziehen und von vorne anzu-
fangen, stellen Sie den Hubschrauber dann auf seine Kufen und er wird sich innerhalb weniger Sekunden
intialisieren
• Stellen Sie bitte sicher, dass sich die Paddelstange frei bewegen kann. Diese Bewegung stabilisiert den
oberen Hauptrotor. Sollte der Stabilisator/Paddelstange in der Bewegung eingeschränkt sein, wird der Hub-
schrauber nicht korrekt fliegen.
So werden Sie ein erfolgreicher Pilot
Ruderausschläge
Ihr Blade Hubschrauber ist mit optionalen Steuerkontrollen für
Fortgeschrittene (Große Ruderausschläge) ausgestattet. Die
größeren Ruderausschläge sorgen für ein agiles Flugverhalten.
Um diese zu aktivieren, schalten Sie den im Lieferumfang
enthaltenen Sender ein und drücken den rechten Steuerknüppel
in das Gehäuse bis Sie zwei schnelle Pieptöne hören. Lassen Sie
den Steuerknüppel los. Die langsam blinkende LED am Sender
bestätigt Ihnen die gewählte Einstellung. Der Sender wechselt
bei dem Ausschalten automatisch wieder zurück auf die kleinen
Ausschläge.
Bitte seien Sie bei Ihrem nächsten Flug daher achtsam. Um wieder
zu den normalen Ausschlägen zu wechseln, drücken Sie den rechten Steuerknüppel in das Gehäuse bis Sie zwei
schnelle Pieptöne hören. Lassen Sie den Steuerknüppel los. Die leuchtende LED am Sender bestätigt Ihnen die
gewählte Einstellung.
2
1
3
