ANLEITUNG

REMOTE1™ ist die optimale Fuß-Fernbedienung für den AMP1™ von BluGuitar® . Mit ihr kannst du die wichtigsten Soundfunktionen des AMP1™ komfortabel per Fuß steuern und darüber hinaus noch
weitere Zusatzfeatures nutzen. Vom direkten Anwählen der Soundfunktionen bis hin zur Programmierung fertiger Sounds sind mit der REMOTE1™ alle relevanten Steuerungen per Fuß möglich.
MIDI-fähige Geräte können an die MIDI Out Buchse angeschlossen und deren Programme mit den Presets der REMOTE1™ umgeschaltet werden.
Und damit nicht genug! Mit dem optional erhältlichen BluGuitar® LOOPERKIT ™ kannst du externe Effektgeräte in dein Setup integrieren.

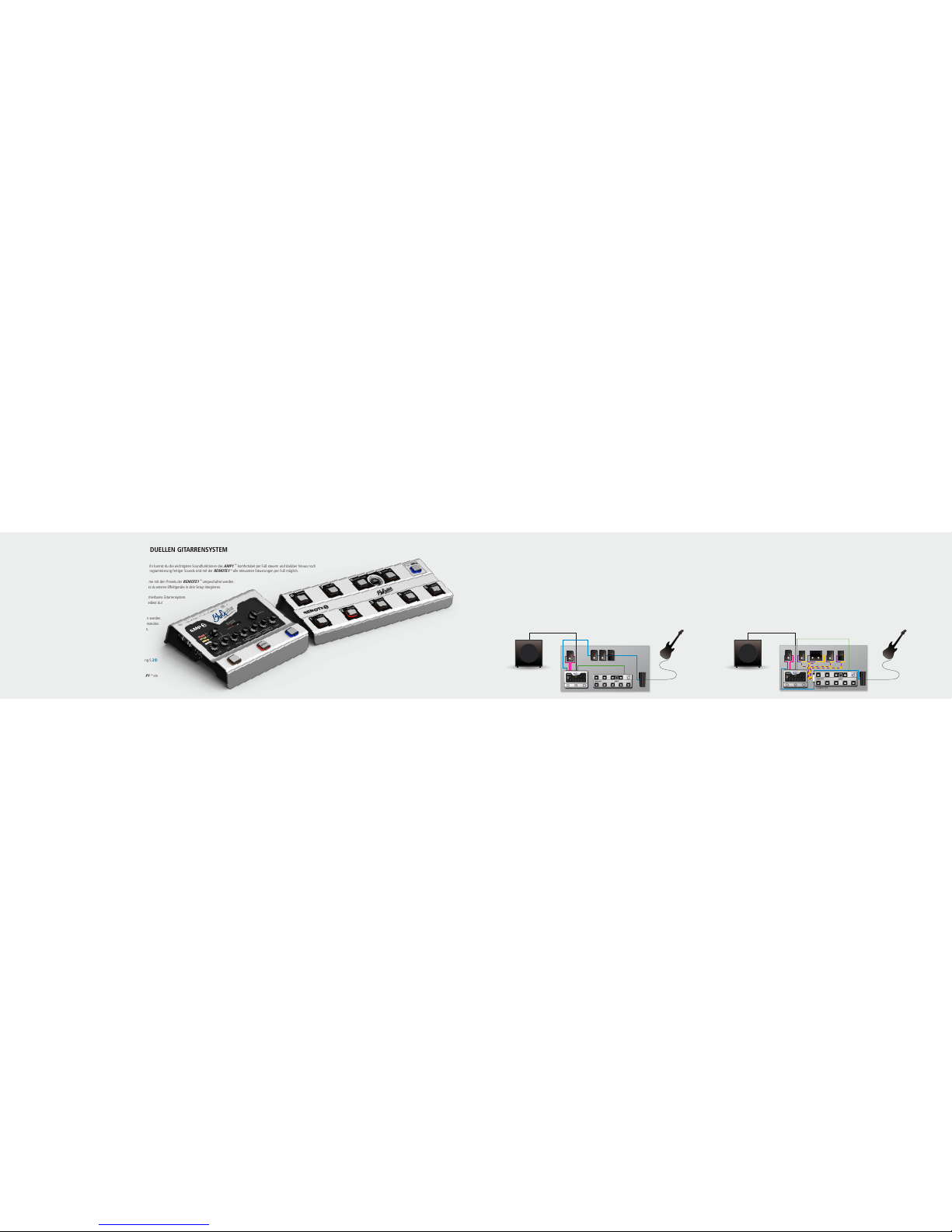

Kurzum: Mit Hilfe der REMOTE1™ wird aus deinem AMP1™ ein professionelles, programmierbares Gitarrensystem.
BluGuitar® bietet dir alle Komponenten – wie weit dein System ausgebaut wird, entscheidest du!
Noch nie waren Effektpedale so populär wie heute.Wer nach hervorra-
genden Sounds und intuitiver Bedienung sucht, der findet seine indivi-
duelle Lösung oft nur in der Kombination verschiedener, hochwertiger
Effektpedale. Doch sobald mehrere Effekte ins Spiel kommen, wird die
Bedienung schlagartig kompliziert, und dasWechseln der Sounds schnell
zum Stepptanz.
Um dieses Problem zu lösen, wurden sogenannte Pedal-Switcher ent-
wickelt. Sie bestehen aus einer Schaltzentrale, die mehrere Effektloops,
so wie du sie von deinem Gitarrenverstärker kennst,steuert.
Die Effektpedale werden, je nach Gusto,einzeln oder kombiniert in die
verschiedenen Loops des Pedal-Switchers eingebunden und sind
Diese Kombination macht deinen AMP1™ zu einem 4-Kanalverstärker
mit einigen Zusatzfunktionen wie 2nd Master, PowerSoak und
MIDI Out, der zudem noch programmierbar ist. Ob du die REMOTE1™
als komfortabe Fußleiste "alter Schule" mit festen Funktionstasten
spielst, oder lieber komplexe Presets abrufst, entscheidest du.
Mit Hilfe eines Standard-Mono-Klinkenkabels verbindest du die
REMOTE1™ zunächst mit der REMOTE-Buchse am AMP1™ . Dieses
Kabel überträgt die Steuersignale und versorgt REMOTE1™ gleichzei-
tig mit Strom. Eine zusätzliche Stromversorgung ist nicht erforderlich.

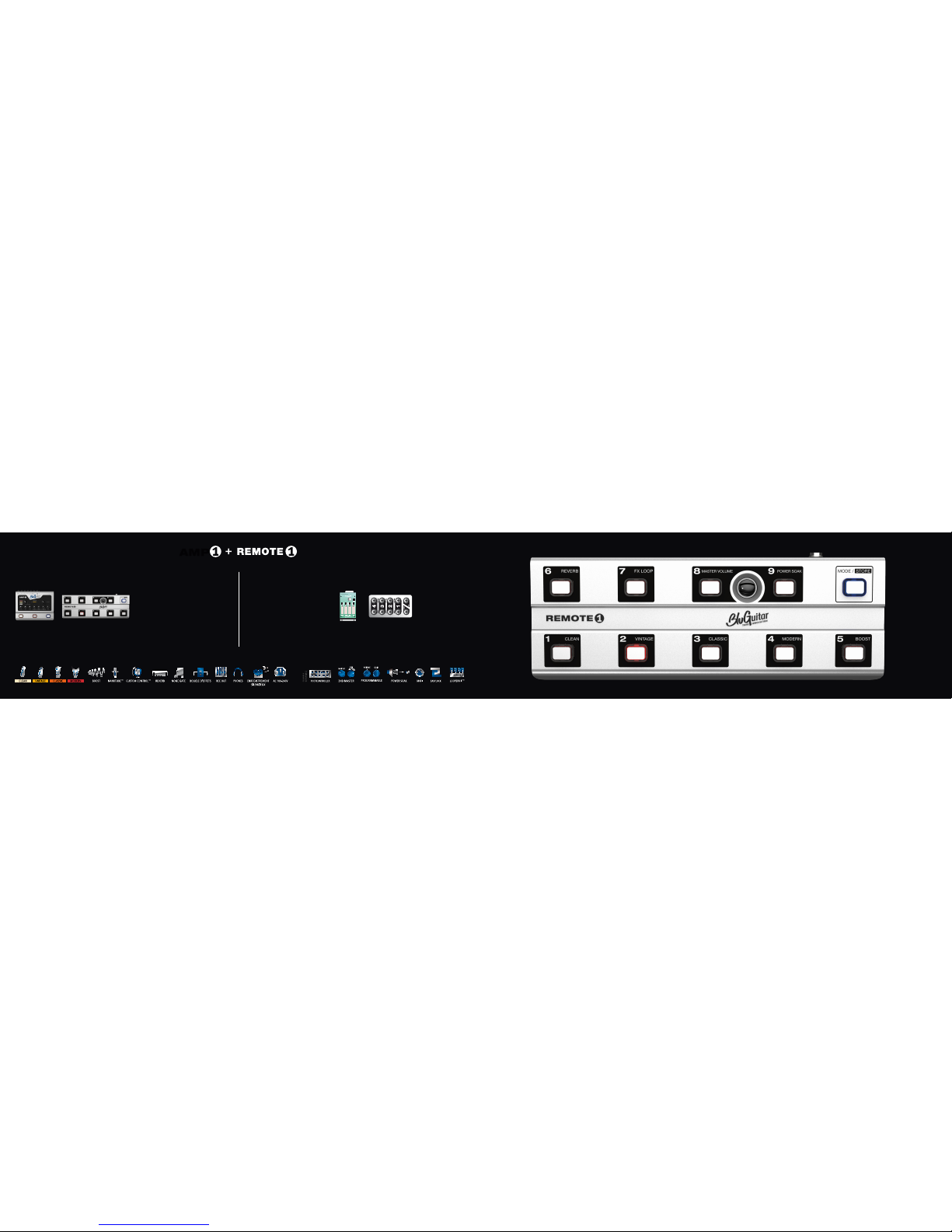

Ist die REMOTE1™ an den AMP1™ angeschlossen, bietet sie dir zwei
Modes, die über den Mode/Store-Schalter ausgewählt werden.
VOM „STRAIGHT-FORWARD-AMP“ ZUM INDIVIDUELLEN GITARRENSYSTEM
Jede Menge neue Features,intuitive Bedienung, kompakt und ausbaufähig. Direct-Access-Mode
Direct-Access bietet dir Zugriff auf: Clean, Vintage, Classic,
Modern, Boost, Reverb, FX-Loop, 2nd Master Volume und
Power Soak. Du erkennst Direct-Access daran, dass der
Mode/Store-Schalter nicht leuchtet.

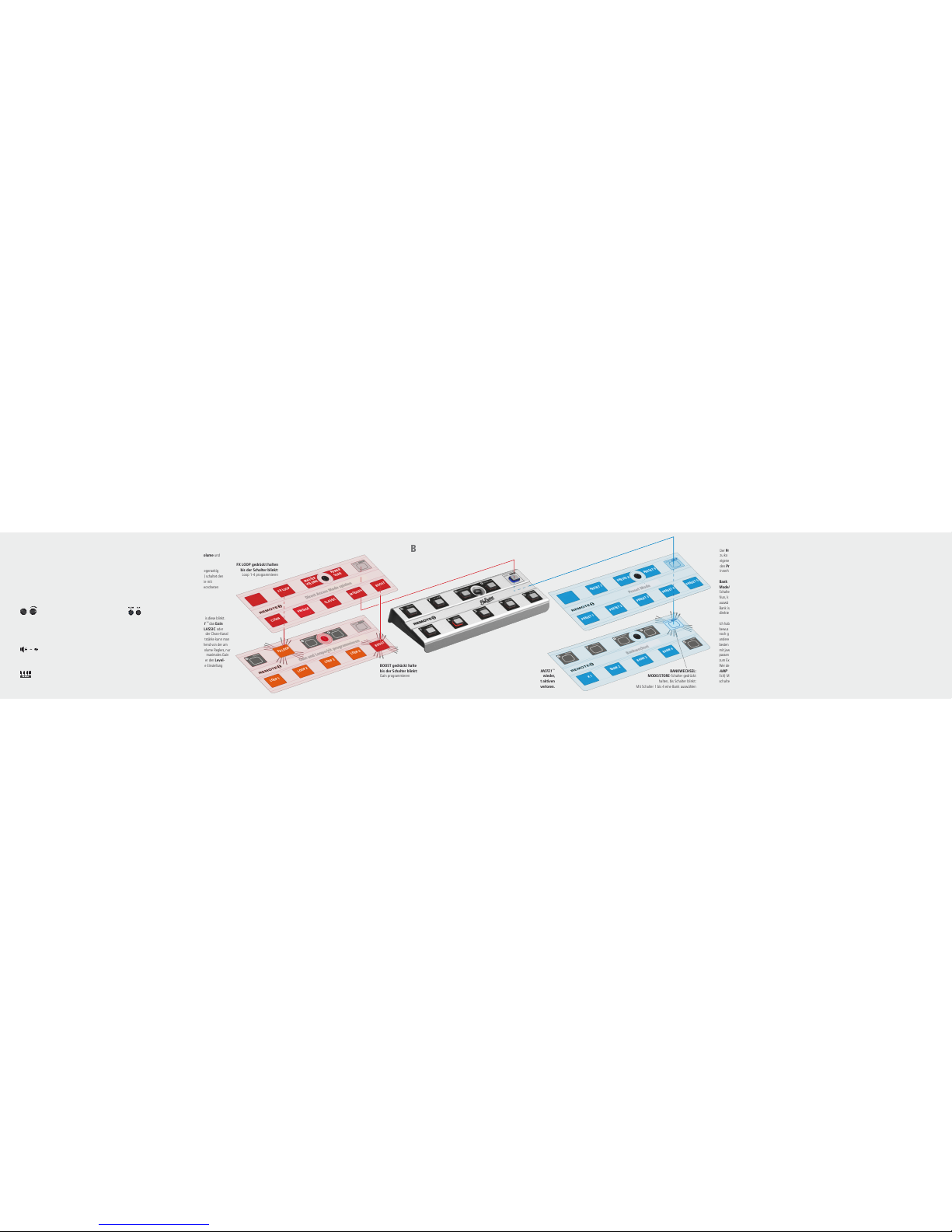

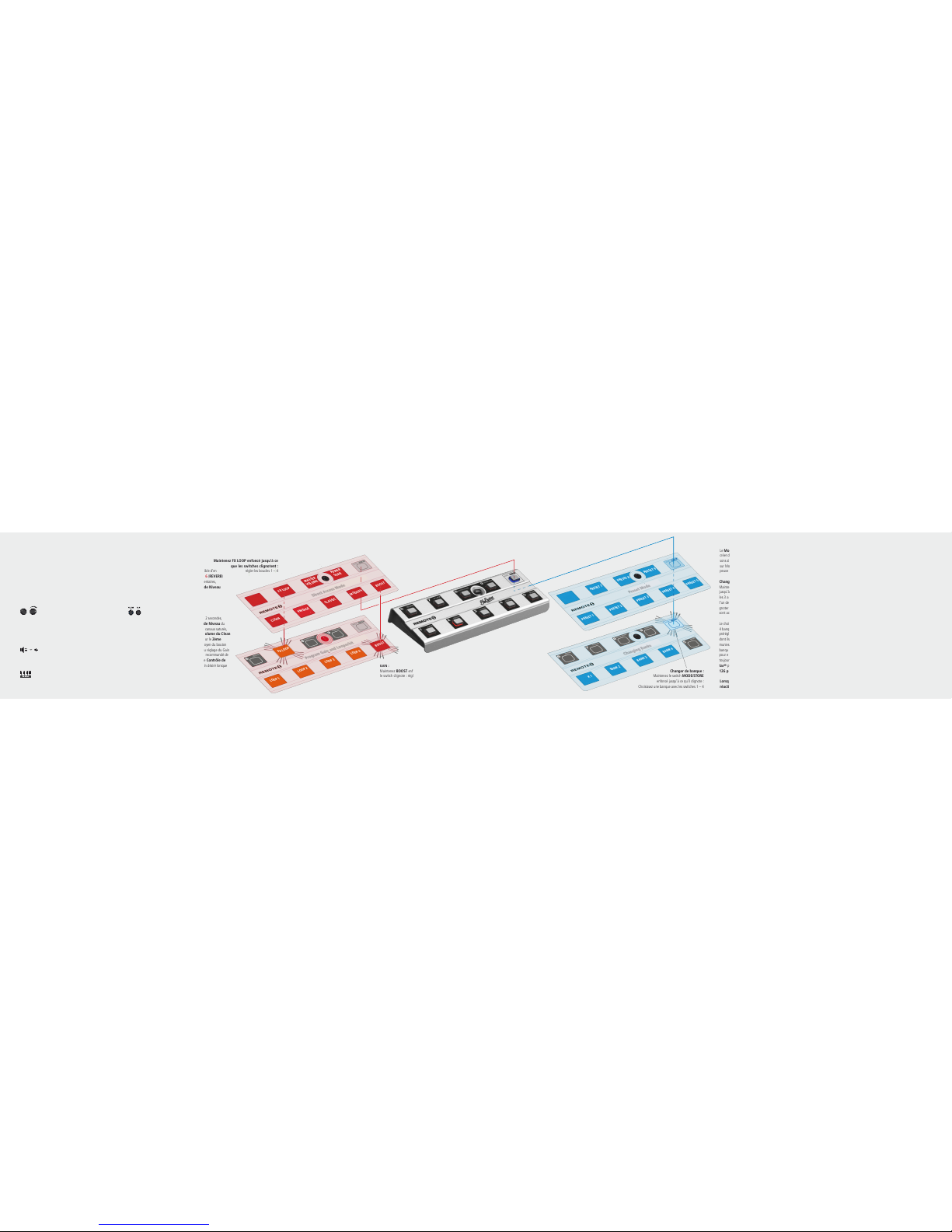

Preset-Mode
Betätigt man den Mode/Store Schalter fängt dieser an zu leuchten und
der Preset-Mode ist aktiviert. Hier kannst du 36 Presets in 4 Bänken
á9 Presets abspeichern. Durch erneutes Betätigen des Mode/Store-
Schalters gelangst du zurück in den Direct-Access-Mode.
alle immer angeschaltet. In der Schaltzentrale des Pedal-Switchers
können die Loops nun aktiviert oder deaktiviert werden. Ist ein Loop
aktiviert, durchläuft das Signal den Loop und die darin eingebundenen
Effektpedale. Ist er nicht aktiviert,wird das Signal direkt im Pedal-
Switcher an den nicht genutzten Effektgeräten vorbeigeführt (True-
Bypass), um so den Signalweg möglichst kurz zu halten. Dadurch werden
Nebengeräusche und Soundverluste minimiert.

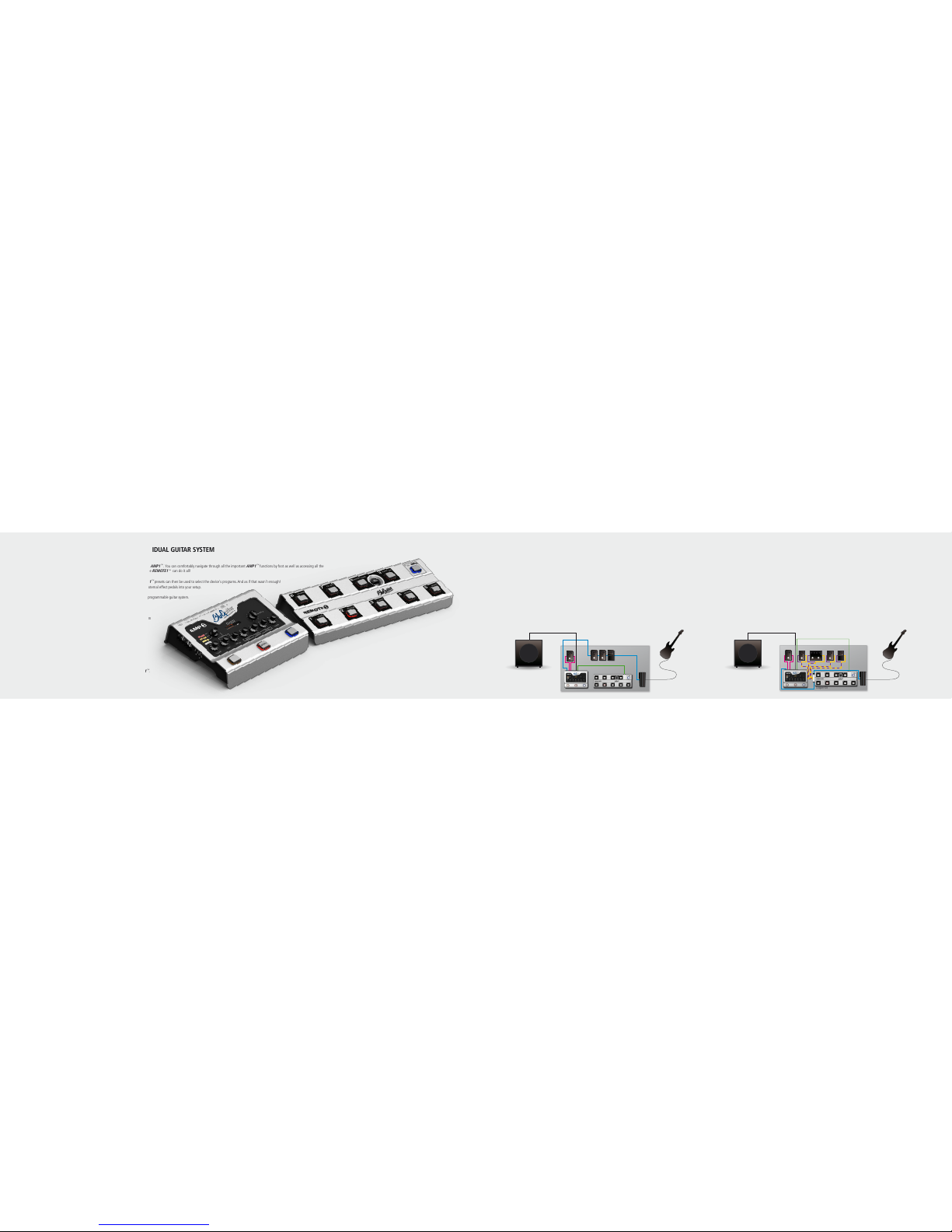

Das BluGuitar® LOOPERKIT ™ erweitert die REMOTE1™ zu einem
Pedal-Switcher mit vier True-Bypass-Loops.Die Kombination aus aktiven
Pedal(en) und Soundeinstellungen des AMP1™ lassen sich als Preset
speichern und so mit nur einem Fußschaltvorgang abrufen.
Speaker Out
REMOTE1™
FX-Loop
PLUG AND PLAY! MIT DER KOMFORTABLEN FUSSLEISTE FÜR DEN AMP1
™PLUG AND PLAY! MIT DER KOMFORTABLEN FUSSLEISTE FÜR DEN AMP1 ™DER PEDAL-SWITCHER MACHT DAS HANDLING VON FX-PEDALEN EINFACH
Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!
REMOTE1™ darf nur an die REMOTE Buchse des BluGuitar® AMP1™ angeschlossen werden.
Verwende dazu ein Standard Gitarren- oder Lautsprecherkabel mit 6,3mm Mono-Klinkenstecker.
Dieses Produkt wurde gemäß IEC 60065 hergestellt und hat das Werk in einem sicheren,
betriebsfähigen Zustand verlassen.
Weitere Sicherheitshinweise findest du in der Anleitung des AMP1™ .
Troubleshooting:
Sollte die REMOTE1™ mal nicht funktionieren:
•vergewisseredich,dassder AMP1™ nicht im PRESET MODE ist ( AMP1™ Anleitung S.39)
•überprüfe das Klinkenverbindungskabel und tausche es ggf. aus
•Trenne dieVerbindung zum AMP1™ und stecke das Kabel erneut ein
•factory reset: Halte gleichzeitigTaste 1,6und 7und schalte dann den Strom am AMP1™ ein
Die REMOTE1™ wird dabei in den Auslieferungszustand versetzt
Achtung: Dabei gehen all deine Einstellungen verloren
Speaker Out
REMOTE1™
1 2 3 4FX-Loop
Looper Kit

NEUE FEATURES FÜR DEINEN
POWER SOAK
Für viele geht nichts über den Sound eines aufgerissenen Röhrenamps,
bei dem die Endstufe in die Sättigung kommt. Die damit verbundene
Lautstärke ist jedoch meist unerträglich.Findige Techniker haben etwas
entwickelt, was die Leistung wieder reduziert:das PowerSoak.
Ist PowerSoak 9aktiviert, regelt der Level-Regler das PowerSoak in
zwei Bereichen:
Home (0,15 bis 2 Watt) und Stage (7 bis 100 Watt), siehe Abbildung.
Die Wirkung des PowerSoaks ist immer abhängig von der vorhandenen
Leistung,also von der Einstellung des Master Volume am AMP1™ .
Um die Arbeitsweise des PowerSoaks kennenzulernen, empfehle ich,
zunächst einen Clean-Sound mit Master Volume auf 5zu spielen
(Achtung, das ist bereits sehr laut!) und dann das PowerSoak mit Hilfe
des Level-Reglers der REMOTE1™ , langsam zurückzudrehen. Kurz vor
Mittelstellung des Level-Reglers liefert die Endstufe noch 7 Watt.Für
zu Hause ist das oft zu laut, aber mit Band wirst du diese Lautstärke
brauchen. Deswegen habe ich diesen Regelbereich des PowerSoaks
Stage genannt.
1234
Du wirst bemerken, dass nur die lauten Peaks deines Gitarrenspiels vom
PowerSoak unterdrückt und in Kompression sowie dezente Übersteue-
rung umgewandelt werden.Wenn du jetzt den Master Volume Regler
am AMP1™ weiter aufdrehst, wird die Endstufe noch weiter übersteuert.
Drehst du den Level-Regler über die Mittelstellung hinaus zurück,
hörst du deutlich den Sprung zum Home-Bereich. Das sind jetzt noch
2 Watt.Für zu Hause laut genug! Du kannst den Level-Regler noch
weiter zurückdrehen, bis der Sound völlig platt ist. Dabei steigt die
Endstufen-Verzerrung an. Es lohnt sich,mit Master Volume am
AMP1 ™ und PowerSoak zu experimentieren.
REMOTE1™ ist die erste Verstärker-Fußleiste,die mit Loops ausgestattet
werden kann und somit gleichzeitig die Funktion eines Pedal-Switch-
ers übernimmt. Hierzu wird das BluGuitar® LOOPERKIT ™ in die
REMOTE1™ installiert. Das spart Platz auf dem Pedalboard und macht
die Bedienung einfacher.
Das LOOPERKIT ™ besitzt vier True-Bypass-Relais-Loops, in die du
deine Effektpedale einbinden kannst. Ist das LOOPERKIT ™ installiert,
kannst du beim Erstellen deiner Soundpresets bestimmen, welche der
vier Loops aktiv sein sollen und diese Information im jeweiligen Preset
abspeichern.
Das LOOPERKIT ™ besteht aus einem Einbau-Kit, das in die REMOTE1™
eingesetzt wird und einer „Breakout-Box“. An die Breakout-Box
werden die in das Setup zu integrierenden Effektgeräte mit kurzen Klin-
kenkabeln angeschlossen. Sie verfügt über einen Input,einen Output und
jeweils 4 Send- und 4 Return-Buchsen für die 4 Loops.
Im Direct-Access-Mode kannst du für jedes Preset festlegen, welche
deiner vier Loops aktiv sein sollen. Im Preset-Mode kannst du so pro
Preset bestimmte Effekte ein- und ausschalten, ohne die Effekte selbst per
Fuß bedienen zu müssen.
Du bestimmst, welche(s) Pedal(e) bei jedem einzelnen Preset aktiviert wird
und in die Signalkette kommt.Alle nicht genutzten Pedale werden mit
Hilfe der True-Bypass-Relais überbrückt. Das verkürzt den Signalweg, weil
das Signal nun nicht mehr alle Effektpedale durchläuft. Bei Verwendung
hochwertiger Kabel führt das zu einem hörbar besseren Sound.
Programmierung der Loops
Um die Loops zu aktivieren und zu deaktivieren, hältst du im Direct-
Access-Mode die FX-LOOP-Taste für ca. 2 Sekunden gedrückt, bis
diese blinkt.
Jetzt zeigen dir die Schalter 1bis 4, welche Loops aktiv sind:
Ist ein Loop aktiv, leuchtet der zugehörige Schalter;
ist er im Bypass, ist der Schalter unbeleuchtet.Durch Betätigen des Schal-
ters kannst du zwischen aktivem Loop (Schalter leuchtet) und Bypass-
Loop (Schalter leuchtet nicht) wählen.
Zur Speicherung der aktiven Einstellung kannst du ein Preset Store
drücken, bis alle 9 Speicherplätze in der Bank blinken. Durch Drücken
eines blinkenden Schalters ist die Einstellung auf diesem Platz gespei-
chert.
HINWEIS: Es kann auch sinnvoll sein, mehrere Pedale hintereinander
in einem Loop zu verkabeln und diese Effektkette mit nur einem be-
stimmten Sound bzw. Kanal des AMP1™ zu benutzen. So benutze ich
z.B. einige Modulationseffekte und Compressor nur für meinen CLEAN
Kanal. Das gewünschte Modulations-Effektgerät schalte ich dann nur
bei Bedarf am Effektgerät selber an.
LOOPERKIT
™ - PEDAL-SWITCHERMIDI OUT
REMOTE1™ verfügt über eine MIDI-OUT-Buchse, über die externe MIDI-Effektgeräte in dein Setup integriert und umgeschaltet werden können.
Hierzu musst du die MIDI-OUT-Buchse der REMOTE1™ über ein MIDI-Kabel mit der MIDI-IN-Buchse deines MIDI-Effektgerätes verbinden.
Um die Programme externer MIDI-Geräte umzuschalten, sendet jedes Preset der REMOTE1™ auf MIDI Kanal 2 einen festen MIDI Programm
Change Befehl an die MIDI OUT Buchse. Da die MIDI-Befehle in der REMOTE1™ festgelegt sind, muss die Zuweisung der Programme in
deinem MIDI-Effektgerät mit MIDI Learn oder Midi-Mapping vorgenommen werden.
Hier die Tabelle der von der REMOTE1™ gesendeten MIDI-PRG-Change-Befehle: (Beispiel: Bank 3, Preset 6: MIDI-PRG-Change-Befehl 24).
Stelle am Midi-Effektgerät den Empfangskanal 2 ein, um fehlerfreies Umschalten zu gewährleisten.
Preset 1 2 3 4 5 6 7 8 9
Bank 1 01 02 03 04 05 06 07 08 09
Bank 2 10 11 12 13 14 15 16 17 18
Bank 3 19 20 21 22 23 24 25 26 27
Bank 4 28 29 30 31 32 33 34 35 36
2ND MASTER VOLUME
REMOTE1™ stellt dir eine zweite Masterlautstärke zur Verfügung, die du
per Fußschalter im Direct-Access-Mode aktivieren und im Bereich von
10dB regeln (absenken) kannst. Damit kannst du all deine Sounds
in zwei Lautstärken nutzen.
1. Mastervolume an: Rhytmus
2. Mastervolume aus: Solo
Du aktivierst den Taster MasterVolume auf der REMOTE1™ ,
der Drehregler daneben wird aktiv.
Mit dem Poti regelst du nun das MasterVolume. Durch nochmaliges
Betätigen des Tasters MasterVolume auf der REMOTE1™ schaltest du
zurück zur vollen Lautstärke.
Beliebige Laustärke deiner Presets
Die REMOTE1™ kann aber auch alle deine Einstellungen, also auch
jede beliebige Einstellung von MasterVolume auf eines ihrer 36 Presets
speichern. So hast du die Möglichkeit im Preset-Mode beliebige Laut-
stärken deiner Sounds abzuspeichern.
Das PowerSoak arbeitet in 2 Bereichen:
Home von 150 Milliwatt bis 2 Watt
Stage von 7-100 Watt Leistungsbereiche mit PowerSoak
H
O
M
E
S
T
A
G
E
0
,
1
5
W
1
W
1
,
5
W
2
0
W
4
0
W
1
0
0
W
2W 7W
MASTER
LEVEL
Lautstärkeabsenkung mit 2nd Master
0 dB
-5 dB
-10 dB
Der Levelregler:
Regelt die Funktionen: 2nd Master,
PowerSoak und Gain / Clean Volume
Der Level-Regler regelt das 2nd Mastervolume wenn die
Mastertaste 8leuchtet.
Wenn andere Funktionen wie PowerSoak 9oder Gain aktiv sind,
stellst du mit dem Level-Regler die jeweils aktive Funktion ein.
Wird die Funktion ausgeschaltet oder gewechselt, speichert die
REMOTE1™ die jeweilige Einstellung automatisch.

Bankwechsel
Mode/Store-Schalter (leuchtet) gedrückt halten, bis dieser blinkt. Der
Schalter der zur Zeit aktiven Preset-Bank leuchtet, die anderen 3 blinken.
Nun, kannst du durch Betätigung eines der 4 Schalter,eine neue Bank
auswählen. Der Mode/Store-Schalter hört auf zu blinken und die neue
Bank ist aktiv. Innerhalb der Bank können jetzt wieder 9 Presets durch
direktes Betätigen der Schalter 1bis 9aufgerufen werden.
Ich habe diese Aufteilung, mit 9 Presets pro Bank und „nur“vier Bänken,
bewusst gewählt. Zum einen kann man sich bei 9 Presets pro Bank
noch gut merken, welcher Sound auf welchem Preset liegt und zum
anderen sind die meisten Gitarristen in der Live-Situation mit 9 Sounds
bestens bedient. Die drei weiteren Bänke können dann analog ebenfalls
mit jeweils 9 Presets belegt werden. So kannst du dir ganz einfach eine
passende Bank für jede deiner Bands, deine Projekte, für zu Hause oder
zum Experimentieren zusammenstellen.
Wer dennoch mehr als 36 Presets benötigt, hat die Möglichkeit,den
AMP1™ mit Hilfe des BluGuitar®MIDI-Adapters (optional erhält-
lich) MIDI-fähig zu machen und ihn mittels eines externen MIDI-Fuß-
schalters anzusteuern. Der MIDI-Standard erlaubt 128 Presets.
Programmierung von Soundpresets
Um Sounds zu programmieren, die du später im Preset-Mode abrufen
kannst, muss REMOTE1™ zunächst in den Direct-Access-Mode ge-
schaltet werden. Betätige hierzu den Mode/Store-Schalter, bis dass er
nicht mehr leuchtet. Nun stellst du mit Hilfe der Schaltfunktionen sowie
des Level-Reglers der REMOTE1™ den zu programmierenden Sound
ein. Um diesen Sound nun auf einem bestimmten Preset zu speichern,
drückst du den Mode/Store-Schalter für 2 Sekunden, bis die Schalter
1bis 9blinken.Wenn du jetzt einen der 9 Schalter betätigst, wird dein
eben eingestellter Sound auf diesem Schalter dauerhaft gespeichert und
der entsprechende Schalter leuchtet auf.Durch den Speichervorgang wird
die REMOTE1™ automatisch wieder in den Preset-Mode geschaltet,
was du am nun leuchtenden Mode/Store-Schalter erkennst.
Zum Programmieren eines neuen Presets musst du in den Direct-
Access-Mode wechseln, indem du den Mode/Store-Schalter drückst.
Nun kannst du, analog zur obigen Beschreibung, einen neuen Sound
einstellen und ihn anschließend auf einem anderen Speicherplatz als
weiteres Preset abspeichern. Auf dieseWeise kannst du pro Bank bis zu
9 Presets mit deinen Sounds belegen. Weitere Speicherplätze stehen dir
auf drei zusätzlichen Bänken mit je neun Speicherplätzen zur Verfügung.
DIRECT-ACCESS-MODE
PRESET-MODE
Der Preset-Mode bietet dir die Möglichkeit, alle Schalt- und Regelfunktionen der REMOTE1™ , die du aus dem Direct-Access-Mode kennst,
zu kombinieren und sie zu individuellen, fertigen Sounds auf eines der insgesamt 36 Presets abzuspeichern.Auf diese Weise kannstdu deine
eigenen Signature-Sounds auf der Bühne per Knopfdruck abrufen. REMOTE1™ bietet dir hierzu 4 Bänke mit jeweils 9 Presets. Du gelangst in
den Preset-Mode, indem du den Mode/Store-Schalter betätigst.Wenn der Schalter leuchtet, ist der Preset-Mode aktiv.
Innerhalb einer Bank können nun 9 verschiedene Sounds, die zuvor abgespeichert wurden,mit den Schaltern 1bis 9direkt angewählt werden.
BEDIENUNG
BANKWECHSEL:
MODE/STORE-Schalter gedrückt
halten, bis Schalter blinkt:
Mit Schalter 1 bis 4 eine Bank auswählen
Beim Ausschalten speichert sich REMOTE1™
alle Einstellungen. Fließt der Strom wieder,
spielt man mit der zuletzt aktiven
Einstellung weiter; nichts geht verloren.
Gain / Clean Volume einstellen
Halte die BOOST-Taste für ca.2 Sekunden gedrückt, bis diese blinkt.
Jetzt kannst du mit dem Level-Regler der REMOTE1™ das Gain
(sofern einer der drei Overdrive-Kanäle VINTAGE, CLASSIC oder
MODERN aktiviert ist) bzw. Clean Volume (sofern der Clean-Kanal
aktiviert ist) einstellen.Wie bei der zweiten Masterlautstärke kann man
Gain mit dem Level-Regler der REMOTE1™ , ausgehend von der am
AMP1™ eingestellten Position des Gain bzw.Clean Volume Reglers, nur
zurückregeln. Es empfiehlt sich demnach, am AMP1™ maximales Gain
einzustellen und dann die gewünschte Menge Gain über den Level-
Regler an der REMOTE1™ anzupassen,um die aktive Einstellung
anschließend in ein Soundpreset zu speichern.
FX LOOP gedrückt halten
bis der Schalter blinkt:
Loop 1-4 programmieren
Im Direct-Access-Mode (der Mode/Store-Schalter leuchtet nicht) liegen dir auf 9 Fußschaltern folgende Funktionen zu Füßen:
CLEAN, VINTAGE, CLASSIC,MODERN, BOOST, REVERB, FX-LOOP, 2nd Master Volume und PowerSoak. 2nd Master Volume und
das 2-stufigen PowerSoak sind regelbare Zusatzfunktionen des AMP1™ , die ohne REMOTE1™ nicht verfügbar sind.
Mit den Schaltern 1bis 4kannst du die vier Kanäle CLEAN, VINTAGE, CLASSIC und MODERN direkt anwählen. Sie lösen sich gegenseitig
aus, da immer nur ein Kanal aktiv sein kann.Schalter 5(BOOST) aktiviert den am AMP1™ regelbaren Boost. Schalter 6(REVERB) schaltet den
regelbaren Hall an und aus, Schalter 7aktiviert und deaktiviert den FX-LOOP des AMP1™ . Die beiden Zusatzfunktionen, die mit
Schalter 8(2nd Master Volume) und 9(PowerSoak) aktiviert werden,werden mit dem zwischen den beiden Schaltern angeordneten
Level-Regler eingestellt.
2nd Master einstellen
Ist Schalter 8aktiviert und leuchtet, kannst du die zweite Masterlautstärke
mit dem daneben liegenden Level-Regler bis zu 10dB absenken.
Wird Schalter 8nun deaktiviert, ist die eingestellte zweite Masterlaut-
stärke automatisch gespeichert und kann durch erneutes Aktivieren des
Schalters 8abgerufen werden.
PowerSoak einstellen
Aktiviere die Funktion über Taste 9. Die Taste leuchtet.
Stelle die Absenkung mit dem Level Regler links daneben ein.
1234
Loops des Looperkit einstellen
Halte FX-Loop gedrückt bis diese Taste blinkt. Taste 1-4schaltet jetzt
die Loops. Mit Mode/Store abspeichern.
MASTER
LEVEL
Mode wählen:
Direct Access Mode: Schalter leuchtet nicht
Preset Mode: Schalter leuchtet blau
BOOST gedrückt halten
bis der Schalter blinkt:
Gain programmieren
PRESET 9
PRESET 7
PRESET 2
PRESET 1 PRESET 4
PRESET 3 PRESET 5
PRESET 6 PRESET 8
BANK 2
BANK 1 BANK 4
BANK 3
Preset Mode
Bankwechsel
FX LOOP
LOOP 2
LOOP 1 LOOP 4
LOOP 3 BOOST
MASTER
VOLUME
POWER
SOAK
FX LOOP
VINTAGE
CLEAN MODERN
CLASSIC BOOST
REVERB
Direct Access Mode spielen
Gain und Looperkit programmieren

1 2 3 4
1 2 3 4
DEIN INDIVIDUELL PROGRAMMIERBARES GITARRENSYSTEM
AMP
Funktionen LOOPERKIT ™
•4MonoTrue-Bypass-RelayLoops
 Anschlüsse:1xInput,1xOutput,4xSend,
 4xReturn(Mono)
•UnterdrückungvonSchaltgeräuschen
•Versorgungdurch REMOTE1™
•DezentespuristischesDesignfürpuristischenSound.
 DaherohneaktiveBuffer.
•Verwendungnurmit REMOTE1™ möglich
•Loop1-4an/ausEinstellungenwerdeninjedem
 Presetgespeichert
Funktionen REMOTE1™
•DirekterZugriffaufdie AMP1™ Funktionen CLEAN,
VINTAGE, CLASSIC,MODERN,BOOST,REVERB,
FX-LOOP,2nd Master Volume,Power Soak,
Gain*. * Nurim Preset-Mode
•Modes: Direct-Access-Mode,Preset-Mode
•Versorgung: Phantomspeisungüberdas BluGuitar®
AMP1™ Klinkenkabel
•Zusatzfunktionen: 2nd Master , Power Soak,
MIDI OUT zumansteuernexternerMIDI-Geräte
•36 Presets: 4Bänkemitje9Presets
•Erweiterbarmit LOOPERKIT ™
Größe:410x150x70mm,Gewicht:1,54kg
PRESET-MODEPRESET-MODE
AMP1 ™ + REMOTE1 ™ de BluGuitar® | | Système d’amplification programmable pour guitare conçu parThomas Blug
MANUEL

REMOTE1™ est le pédalier optimal (pédalier de contrôle) pour l’ AMP1™ de BluGuitar®. Il vous permet accéder aisément à toutes les fonctions principales de l’ AMP1™ au pied ainsi qu’à toutes les fonction-
nalités supplémentaires. Choisir un son prédéfini ou programmer vos sonorités personnalisées, REMOTE1™ vous permet de tout faire au pied.
Les appareils compatibles MIDI peuvent être reliés grâce au port MIDI Out et les programmes du module peuvent être activés par les préréglages du REMOTE1™ .
Et si ce n’était toujours pas suffisant, intégrez des effets externes (pédales) à votre chaîne grâce au LOOPERKIT ™ (en option) de BluGuitar®.
En bref : grâce au REMOTE1™ , faites de votre AMP1™ un système d’amplification professionnel et programmable.
BluGuitar®vous offre tous les éléments, à vous de décider jusqu’où vous désirez aller !
LE «SIMPLE AMPLI» DEVIENT UN SYSTÈME PERSONNALISÉ
Un grand nombre de nouvelles fonctions, une utilisation intuitive, compact et extensible.
Avis de sécurité important ! À lire avant de brancher !
REMOTE1™ ne peut être connecté qu’à l’entrée REMOTE de l’ AMP1™ . Utilisez un câble 6.3mm
standard (1/4 pouce) mâle-mâle, instrument mono ou de haut-parleur. Ce produit a été conçu selon
la norme IEC 60065 et est sorti de l’usine testé et prêt à l’emploi. D’autres avis de sécurité sont
inclus au manuel d’utilisation de l’ AMP1™ .
Résolution des problèmes :
Si le REMOTE1™ ne fonctionne pas correctement :
•Assurez-vous que le AMP1™ soit pas en mode PRESET (voir le manuel de l’ AMP1™ page 39 / 95)
•Vérifiez le câble de branchement et remplacez-le si nécessaire
•Débranchez l’unité de l’ AMP1™ , et rebranchez
•Réinitialisation : allumez l’ AMP1™ tout en enfonçant les boutons 1, 6et 7.
REMOTE1™ réinitialisera les paramètres d’usine.
Note : cette opération supprimera tous les réglages personnalisés
Les pédales d’effet n’ont jamais été aussi populaires qu’aujourd’hui. Et
il n’est bien souvent possible d’obtenir d’excellentes sonorités et une
utilisation intuitive qu’en combinant différentes pédales de qualité supé-
rieure. Dès que plusieurs effets entrent en jeu,les choses se compliquent
et il faut danser des claquettes pour changer de son.
Afin de résoudre ce problème,on a développé ce qu’on appelle des
Looper/Switcher. Ce sont des centres de contrôle qui gèrent plusieurs
boucles d’effets, semblables à celle de votre ampli.
Les pédales d’effet peuvent être ajoutées, seules ou combinées, selon
les goûts, aux différentes boucles du Looper/Switcher,et elles sont
Cette combinaison transforme votre AMP1™ en ampli de 4 canaux
muni de fonctions supplémentaires telles qu’un 2ème Master,
PowerSoak et MIDI tout en étant programmable.À vous de décider
si vous voulez utiliser le REMOTE1™ en tant que pédalier old school
pour simplement changer de canal ou d’opter pour des préréglages
complexes.
Branchez le REMOTE1™ dans l’entrée REMOTE de l’ AMP1™ avec un
câble instrument mono standard. Ce câble transmet le signal de contrôle
et alimente le REMOTE1™ . Il n’y a pas besoin d’alimentation supplé-
mentaire. Lorsque le REMOTE1™ est branché à l’ AMP1™ , deux modes
distincts sont disponibles grâce au switch Mode/Store.
Mode Direct-Access
Le mode Direct-Access permet d’accéder aux : Clean,Vintage,
Classic,Modern,Boost,Reverb, FX-Loop (boucle d’effets), 2ème
Master Volume et Power Soak. Le mode Direct-Access est actif
lorsque le switch Mode/Store n’est pas illuminé.
Mode Preset (Préréglage)
Lorsque le switch est enfoncé, il s’illuminera et engagera le Mode
Preset. Ce dernier vous permet de sauvegarder 36 préréglages dans
4 banques de 9 préréglages chacune. En enfonçant le switch Mode/
Store à nouveau, vous reviendrez au mode Direct-Access.
toujours actives. C’est au switcher même que les boucles sont activées ou
désactivées. Lorsqu’elles sont inactives, le signal traverse directement le
Looper/Switcher sans passer par les effets non sélectionnés (True-
Bypass) afin de conserver la puissance du signal.Ceci minimise les bruits
non-désirés et les pertes de signal.
Le LOOPERKIT ™ de BluGuitar®permet d’ajouter un looper/switcher
doté de quatre boucles True-Bypass au REMOTE1™ . Les combinaisons
de pédales actives et des réglages de l’ AMP1™ peuvent être sauve-
gardées comme préréglages et être accessibles via un seul bouton sur le
REMOTE1™ .
Speaker Out
REMOTE1™
FX-Loop
PÉDALIER PLUG & PLAY ! CONFORTABLE POUR L’AMP1™ LE LOOPER/SWITCHER FACILITE L’UTILISATION DE PÉDALES D’EFFET
Speaker Out
REMOTE1™
1 2 3 4FX-Loop
Looper Kit

1234
REMOTE1™ est le premier pédalier d’ampli capable d’être équipé de
boucles, ce qui lui permet d’opérer en tant que looper/switcher.Afin de
profiter cette fonctionnalité, le LOOPERKIT ™ de BluGuitar®doit être
installé au REMOTE1™ .
Vous gagnez de la place sur votre pedalboard et l’utilisation est rendue
plus facile. Le LOOPERKIT ™ possède quatre boucles True-Bypass à relais
pour inclure vos pédales d’effet. Lorsque le LOOPERKIT ™ est installé,
déterminez les boucles actives lors de la programmation de vos préréglag-
es de sons et sauvegardez les données dans vos préréglages.
Le LOOPERKIT ™ est composé d’un kit à installer sur le REMOTE1™
et d’un Boîtier de connexion. Les pédales d’effet qui seront intégrées
au système sont raccordées au Boîtier de connexion avec des câbles-
patchs. Il dispose d’une entrée, d’une sortie et de 4 paires de jacks envoi/
retour pour les 4 boucles.
Lors de l’utilisation du REMOTE1™ en Mode Preset, spécifiez les
boucles qui sont actives et celles qui ne le sont pas. En fonction des effets
que vous avez intégrés à vos boucles, vous pouvez engager ou désen-
gager certains effets sans devoir les activer au pied un à un. Déterminez
les pédales utilisées pour chaque préréglage. Les pédales qui ne sont pas
utilisées sont sorties de la chaîne par un True-Bypass à relais, ce qui per-
met de raccourcir le signal au maximum puisqu’il ne passe pas par chaque
pédale.Obtenez le meilleur son possible en utilisant des câbles-patchs de
haute qualité.
Programmer les boucles
Pour activer ou désactiver des boucles en mode Direct-Access,
maintenez le switch FX-LOOP enfoncé pendant environ deux secondes
jusqu’à ce qu’il clignote.
Les boutons 1-4vous indiqueront alors les boucles actives :si l’une des
boucles est active, le switch correspondant sera illuminé ;si la boucle est
contournée, le switch sera éteint.
Déterminez les boucles actives (switch illuminé) et inactives (switch
éteint) en appuyant sur les boutons.Afin de sauvegarder un réglage,
maintenez le switch Mode/Store enfoncé jusqu’à ce que les 9 switches
clignotent. Appuyez sur l’un des switches clignotant pour y sauvegarder
le réglage actuel.
Conseil : Il est parfois utile de brancher plusieurs pédales en série
dans une certaine boucle si ces effets ne sont utilisés que pour un son
particulier ou un canal spécifique de l’ AMP1™ . Par exemple, j’utilise
un certain nombre d’effets de modulation et un compresseur unique-
ment pour mon son clair.J’active la pédale de modulation lorsque j’en ai
besoin au moyen du switch de la pédale.
LOOPERKIT
™ - PEDAL-SWITCHERMIDI OUT
REMOTE1™ dispose d’un jack MIDI OUT, qui peut être utilisé afin d’intégrer des modules d’effets MIDI externes à votre système.Afin de profiter de
cette fonctionnalité, utilisez un câble MIDI pour relier le jack MIDI OUT du REMOTE1™ au jack MIDI IN de votre appareil MIDI.
Chaque préréglage du REMOTE1™ envoie un Message MIDI de Changement de Programme au jack MIDI OUT (sur le canal MIDI 2) pour
modifier les programmes de votre appareil MIDI externe. Les messages MIDI du REMOTE1™ sont assignés à l’avance. Pour assigner les programmes,
il faut donc utiliser MIDI Learn ou MIDI-Mapping au niveau de l’appareil MIDI.
Voici le tableau du REMOTE1™ , illustrant les Messages MIDI de Changement de Programme : (par exemple : Banque 3, Préréglage 6 :Mes-
sage MIDI de Changement de Programme 24) Assurez-vous que votre appareil MIDI externe soit réglé sur le canal de réception MIDI 2.
Préréglage 1 2 3 4 5 6 7 8 9
Banque1 01 02 03 04 05 06 07 08 09
Banque2 10 11 12 13 14 15 16 17 18
Banque3 19 20 21 22 23 24 25 26 27
Banque4 28 29 30 31 32 33 34 35 36
NOUVELLES FONCTIONNALITÉS POUR VOTRE
Pour bien d’entre nous, il n’y a rien de tel que le son d’un ampli à lampes
poussé à saturation. Habituellement, le volume que cela entraîne est
insoutenable. Des techniciens ingénieux ont mis au point un moyen de
diminuer le volume en sortie : le PowerSoak.
Lorsque le PowerSoak 9est activé, le bouton de Contrôle de Niveau
contrôle deux sections :
Maison (0.15 – 2 watts) et Scène (7 – 100 watts), voir graphique.
L’étendue effective du PowerSoak dépend de la puissance du signal
qu’il reçoit, c.-à-d. du Master Volume de l’ AMP1™ . Pour s’habituer au
PowerSoak, il est recommandé de jouer en son clair avec le Master
Volume sur 5.Attention, le volume sur 5est déjà très élevé,réduisez
ensuite progressivement le niveau du PowerSoak grâce au Contrôle de
Niveau du REMOTE1™ . Juste avant d’atteindre la position centrale, vous
obtenez encore 7 watts, ce qui est trop bruyant pour l’usage à domicile,
mais vous aurez bien besoin d’un peu de volume avec un groupe. C’est
pourquoi la section allant de 7 à 100 watts est intitulée Scène.
En jouant, vous remarquerez que seuls les pics à volume élevé sont
réduits en compression et légère saturation. En augmentant le Master
Volume de l’ AMP1™ , la saturation augmente.En réduisant le Contrôle
de Niveau du REMOTE1™ au-delà de la position centrale, vous remar-
querez clairement le passage à la section Maison. Vous obtenez mainten-
ant 2 watts. C’est plus que nécessaire pour l’usage à la maison ! Il est
possible de réduire le volume jusqu’à disparition totale du son. Plus vous
réduisez le volume, plus vous obtiendrez de distorsion.Cela vaut vrai-
ment la peine d’expérimenter avec plusieurs réglages du Master Volume
de l’ AMP1™ et du PowerSoak.
POWER SOAK (ATTÉNUATEUR DE PUISSANCE)2ÈME MASTER VOLUME
REMOTE1™ vous offre un deuxième master volume qui peut être activé
au pied en Mode Direct-Access et ajusté (réduit) jusqu’à -10dB. Il est
possible de l’utiliser à deux volumes distincts.
1. Master Volume allumé : Rhythm volume
2. Master Volume éteint : Solo volume
En général, cela correspond à un volume pour les rythmes et un pour
les solos. Lorsque vous enfoncez le bouton MasterVolume du
REMOTE1™ , cela active le bouton de contrôle qui se trouve à côté.
Utilisez ce Contrôle de Niveau afin de régler le Master Volume.
En appuyant à nouveau sur le MasterVolume du REMOTE1™ , vous
repassez au volume réel.
N’importe quel volume pour vos préréglages
REMOTE1™ est capable de sauvegarder tous vos paramètres, y compris
votre préférence du Master Volume pour chacun des 36 préréglages. Cela
vous permet de sauvegarder n’importe quel volume requis pour votre son
dans le Mode Preset.
Le Contrôle de Niveau ajuste le niveau du 2ème Master Volume
lorsque le switch de MasterVolume 8est illuminé. Le PowerSoak s’articule en deux sections :
Maison, de 150 milliwatts à 2 watts
Scène, de 7 à 100 watts sections de sortie du PowerSoak
H
O
M
E
S
T
A
G
E
0
,
1
5
W
1
W
1
,
5
W
2
0
W
4
0
W
1
0
0
W
2W 7W
MASTER
LEVEL
Réduction de volume pour le « 2ème Master »
0 dB
-5 dB
-10 dB
Le Contrôle de Niveau : contrôle les fonctions de 2ème Master,
PowerSoak et Gain
Lorsque d’autres fonctions, comme le PowerSoak 9ou le Gain, sont
activées, servez-vous du Contrôle de Niveau pour ajuster la fonction
active.
Votre réglage est automatiquement sauvegardé lorsque vous désactivez
la fonction ou passez à une autre fonction.

Changer de banque
Maintenant le switch Mode/Store enfoncé (lorsqu’il est illuminé)
jusqu’à ce qu’il clignote. Le switch de la banque active sera illuminé et
les 3 autres clignoteront. Sélectionnez une autre banque en appuyant sur
l’un des switches qui clignotent. Le switch Mode/Store arrêtera de cli-
gnoter et la banque sera activée. Les 9 préréglages de la nouvelle banque
sont accessibles via les switches 1 – 9.
Le choix de créer un pédalier doté de 9 préréglages et « seulement »
4 banques était délibéré car il est assez facile de s’y retrouver avec 9
préréglages par banque et la plupart des guitaristes disposent de tout ce
dont ils ont besoin sur scène avec 9 sons. De plus, il y a 3 autres banques
munies de 9 autres préréglages chacune.Vous pouvez donc créer une
banque pour chacun de vos groupes et projets,pour votre salon ou juste
pour expérimenter.Si vous avez besoin de plus de 36 préréglages, il est
toujours possible d’utiliser l’Adaptateur MIDI (en option) de BluGui-
tar®pour rendre votre AMP1™ compatible MIDI. La norme MIDI offre
126 préréglages contrôlés par un pédalier MIDI externe.
Programmer des préréglages de sons
Afin de programmer des sons spécifiques que vous contrôlerez plus tard
en Mode Preset, vous devez tout d’abord passer en Mode Direct-
Access. Pour ce faire, appuyez sur le switch Mode/Store jusqu’à ce
qu’il soit éteint. Créez maintenant le son que vous désirez programmer
en utilisant les fonctions du pédalier et Contrôle de Niveau du RE-
MOTE1™ . Sauvegardez votre son dans un des préréglages spécifique en
maintenant le switch Mode/Store enfoncé pendant 2 secondes, jusqu’à
ce que les switches 1à 9clignotent. Appuyez sur l’un des neuf switches
qui clignotent pour sauvegarder définitivement votre nouveau son à cet
endroit, et le switch s’illuminera. Lorsque vous avez fini de sauvegarder
votre son, le REMOTE1™ repassera automatiquement en Mode Preset,
reconnaissable au switch Mode/Store illuminé.
Afin de programmer un nouveau préréglage, passez au Mode Direct-
Access en appuyant à nouveau sur le switch Mode/Store. Suivez les
étapes décrites ci-dessus pour créer un nouveau son et le sauvegarder.
Le Mode Preset vous permet de combiner toutes les fonctions de contrôle et de switching du REMOTE1™ en Mode Direct-Access pour
créer des sons personnalisés qui peuvent être sauvegardés dans l’un des 36 préréglages disponibles. Cela vous permet de composer vos propres
sons signature sur scène en ne pressant que sur un seul bouton. REMOTE1™ vous offre 4 banques de 9 préréglages chacune.Appuyez
sur Mode/Store pour passer au Mode Preset. Lorsque le switch est illuminé, cela signifie que le Mode Preset est activé. 9 sons différents
peuvent être sauvegardés dans chacune des banques, et vous y accédez grâce aux switches 1– 9.
MODE DIRECT-ACCESS
MODE PRESET
Changer de banque :
Maintenez le switch MODE/STORE
enfoncé jusqu’à ce qu’il clignote :
Choisissez une banque avec les switches 1 – 4
Lorsqu’il est éteint, le REMOTE1™ sauvegarde tous les réglages actuels. Lorsque vous le rallumez, les derniers réglages sont
réactivés ; rien n’est perdu.
Régler le Gain / Volume du Clean
Maintenez le switch BOOST enfoncé pendant environ 2 secondes,
jusqu’à ce qu’il clignote. Utilisez ensuite le Contrôle de Niveau du
REMOTE1™ pour régler le Gain (lorsque que l’un des canaux saturés,
VINTAGE,CLASSIC ou MODERN est activé), ou le Volume du Clean
(lorsque que le canal Clean est activé). Tout comme pour le 2ème
Master Volume, le Gain ne peut être ajusté qu’au moyen du bouton
de Contrôle de Niveau et les résultats dépendent du réglage du Gain
et/ou du Volume du Clean sur l’ AMP1™ . Il est donc recommandé de
régler le gain de l’ AMP1™ au maximum et d’utilisez le Contrôle de
Niveau du REMOTE1™ pour obtenir le niveau de gain désiré lorsque
vous sauvegardez un réglage.
Maintenez FX LOOP enfoncé jusqu’à ce
que les switches clignotent :
régler les boucles 1 – 4
Les fonctionnalités suivantes sont disponibles lorsque le Mode Direct-Access est activé (le switch Mode/Store est illuminé) :
CLEAN,VINTAGE,CLASSIC,MODERN,BOOST,REVERB,FX-LOOP,2èME Master Volume réglable et PowerSoak.
Ces fonctions supplémentaires de l’ AMP1™ ne sont pas disponibles sans le REMOTE1™ .
Servez-vous des switches 1– 4pour sélectionner l’un des quatre canaux, CLEAN, VINTAGE,CLASSIC ET MODERN. Il n’est possible d’en
activer que un à la fois car un seul des canaux peut être actif.Le switch 5(BOOST) active le Boost réglable de l’ AMP1™ . Le switch 6(REVERB)
active ou désactive la reverb Hall réglable et le switch 7active ou désactive la FX-LOOP de l’ AMP1™ . Les deux fonctions supplémentaires,
accessibles via le switch 8 (2ème Master Volume) et 9(PowerSoak), peuvent être ajustées au moyen du bouton de Contrôle de Niveau
qui se trouve entre les deux switches.
Régler le 2ème Master Volume
Lorsque le switch 8est activé et illuminé, utilisez le bouton de Contrôle
de Niveau qui se trouve à côté pour réduire le 2ème Master Volume
jusqu’à -10dB. Le niveau du 2ème MasterVolume est automatiquement
sauvegardé lors de la désactivation du switch 8, et est rappelé en réacti-
vant le switch 8.
Régler le PowerSoak
Activez le PowerSoak à l’aide du switch 9, qui s’illumine alors. Réglez
l’atténuation au moyen du bouton de Contrôle de Niveau.
1234
Régler le Looperkit
Maintenez le switch FX-Loop enfoncé jusqu’à ce qu’il clignote. Les swit-
ches 1– 4 activent les boucles. Utilisez Mode/Store pour sauvegarder.
MASTER
LEVEL
Choix du Mode :
Mode Direct-Access : switch éteint
Mode Preset : switch illuminé en bleu
PRESET 9
PRESET 7
PRESET 2
PRESET 1 PRESET 4
PRESET 3 PRESET 5
PRESET 6 PRESET 8
BANK 2
BANK 1 BANK 4
BANK 3
Preset Mode
Changing Banks
GAIN :
Maintenez BOOST enfoncé jusqu’à ce que
le switch clignote : régler le Gain
FX LOOP
LOOP 2
LOOP 1 LOOP 4
LOOP 3 BOOST
MASTER
VOLUME
POWER
SOAK
FX LOOP
VINTAGE
CLEAN MODERN
CLASSIC BOOST
REVERB
Direct Access Mode
Program Gain and Looperkit
UTILISATION

1 2 3 4
1 2 3 4
VOTRE PROPRE SYSTÈME D’AMPLIFICATION PROGRAMMABLE
AMP
Fonctionnalités LOOPERKIT ™
•4bouclesmonoTrue-Bypassàrelais
 Connexions:1xEntrée,1xSortie,4xEnvoi,
 4xRetour(Mono)
•Switchingsilencieux
•Alimentéparle REMOTE1™
•Conceptionminimalistepourunsonpur,
 sansaucunbufferactif
•Uniquementcompatibleavecle REMOTE1™
•L’étatdesboucles1-4estenregistrépour
 chaquepréréglage
Fonctionnalités du REMOTE1™
•AccèsdirectauxfonctionsCLEAN,VINTAGE,CLASSIC,
MODERN,BOOST,REVERB,FX-LOOP,2ème Master
Volume,Power Soak,Gain*del’ AMP1™ .
*ModePresetuniquement
•Modes: Direct-Access,Preset
•Alimentation:AlimentationPhantomvialecâble
 jack/jackparl’ AMP1™ deBluGuitar®
•Fonctionnalités supplémentaires : 2ème Master,
Power Soak,contrôled’appareilsMIDIexternes
 viaMIDI OUT
•36 Préréglages : 4banquesde9préréglages
•Extensibleavec LOOPERKIT ™
Dimensions:410x150x70mm,poids:1,54kg
PRESET-MODEPRESET-MODE
BluGuitar® AMP1 ™ e REMOTE1 ™, Sistema Programmabile di Amplificazio per Chitarra realizzato daThomas Blug
MANUALE

è il controller a pedale perfetto per il BluGuitar® AMP1™ . Puoi comodamente navigare attraverso le più importanti funzioni di AMP1™ accedendo contemporaneamente alle straordinarie funzioni
aggiuntive. Tramite REMOTE1™ si può fare tutto, dall'accesso ai suoni preset alla creazione di suoni custom.
Qualunque dispositivo dotato di compatibilità MIDI può essere connesso all'uscita MIDI Out, in modo che i preset di REMOTE1™ possano essere abbinati a suoni sul dispositivo esterno. E,se non
fosse abbastanza, grazie al kit opzionale BluGuitar® LOOPERKIT ™ è possibile integrare al tuo setup i tuoi pedali preferiti.
In breve: grazie a REMOTE1™ , puoi trasformare AMP1™ in un sistema professionale programmabile per chitarra. BluGuitar®offre tutti
i componenti, a te decidere quanto lontano vuoi spingerti!
DA „SEMPLICE AMPLIFICATORE“ A SISTEMA COMPLESSO
Ricco di caratteristiche tecniche, facile e intuitivo da gestire
Importante notizia di sicurezza! Leggere prima di collegare!
REMOTE1™ può essere collegata all'uscita REMOTE di AMP1™ usando un cavo jack standard
da 6.3mm (1/4") maschio-maschio, sia per chitarra che di potenza.Il prodotto è stato realizzato
seguendo la direttiva IEC 60065 e lascia la fabbrica perfettamente funzionante e in grado di operare.
Ulteriori notizie di sicurezza sono disponibili sulla guida per l'utente di AMP1™ .
Risoluzione Problemi:
Se REMOTE1™ non dovesse funzionare correttamente:
•assicurati che AMP1™ non sia in modalità PRESET (vedi manuale AMP1™ pag. 39 / 95)
•controllateerimpiazzateilcavosenecessario
•disconnetteteericonnettetel'unitàda AMP1™
•factoryreset:premendocontemporaneamenteipulsanti1, 6e 7accendete amp AMP1™ .
REMOTE1™ si ripristinerà alla condizione iniziale.
Nota: questa procedura cancellerà tutti i preset custom
I pedali non sono mai stati popolari come oggi.Spesso per ottenere
suoni eccellenti e operare in modo facile e intuitivo ci si rivolge a
effetti a pedale di alta qualità, e spesso le catene di effetto sono
così complesse che passare da un suono all'altro è complicato come
ballare il tip-tap.
Per risolvere questo problema, sono stati inventati i Pedal-Switcher.
Sono unità di controllo che coordinano e gestiscono diversi loop effetti.
Il pedali possono essere aggiunti ai loop singolarmente o in combinazio-
ne, secondo le preferenze. Essi restano sempre accesi. Nell'unità, i diver-
Questa combinazione trasforma AMP1™ in un ampli a 4 canali
con funzioni aggiuntive quali il secondo Master, il PowerSoak, e
l'uscita MIDI Out programmabile. Sia che tu usi REMOTE1™ come
una pedaliera vecchio stile per cambiare i suoni, o che tu la usi per
programmare e pilotare complessi preset, la scelta è sempre tua.
Collega REMOTE1™ all'ingresso REMOTE di AMP1™ usando un
normale cavo strumento mono. Il cavo trasforma i segnali di controllo
inviati dalla pedaliera e contemporaneamente alimenta REMOTE1™ .
Non è necessario alcun alimentatore aggiuntivo! Quando REMO-
TE1™ è collegata ad AMP1™ , può funzionare nelle due modalità
selezionabili dal pulsante Mode/Store.
Modalità Direct-Access
La modalità Direct-Access permette di accedere alle funzioni:
Clean, Vintage, Classic,Modern, Boost, Reverb, FX-Loop,
2nd Master Volume e PowerSoak. La modalità Direct-Access
è attiva quando il pulsante Mode/Store non è illuminato.
Modalità Preset
Quando premi il pulsante, esso si illumina e si attiva la modalità
Preset. Qui hai accesso a 36 preset su 4 banchi di 9 suoni
ciascuno. Premendo il pulsante Mode/Store di nuovo si ritorna in
modalità Direct- Access.
si switch corrispondenti ai loop possono essere attivati o disattivati. Se si
attiva in loop, il segnale viene inviato ad esso e tramite esso al pedale/pe-
dali. Quando non è attivato,il segnale passa attraverso lo switcher senza
passare per i pedali (True-Bypass),per mantenere invariato il percorso di
segnale. Questo minimizza i rumori e le perdite di segnale.
Il BluGuitar® LOOPERKIT ™ trasforma REMOTE1™ in uno switcher
aggiungendo 4 loop True-Bypass. La combinazione fra i loop attivi e i
suoni selezionati su AMP1™ può essere salvata come preset e richiama-
ta dalla pressione di un tasto su REMOTE1™ .
Speaker Out
REMOTE1™
FX-Loop
PLUG AND PLAY! GRAZIE ALLA PRATICA PEDALIERA DI AMP1™
LA PEDALIERA PERMETTE DI USARE FACILMENTE I PEDALI
Speaker Out
REMOTE1™
1 2 3 4FX-Loop
Looper Kit

1234
REMOTE1™ è la prima pedaliera-controller che può funzionare anche
come switcher.Per sfruttare questa funzione deve essere installato il
BluGuitar® LOOPERKIT ™ nella nostra REMOTE1™ .
Ciò permette di risparmiare spazio e ottimizzare le performance della no-
stra pedaliera. Il LOOPERKIT ™ ha quattro loop True-Bypass-Relay in cui
posizionare i tuoi effetti a pedale. Quando il LOOPERKIT ™ è installato,
puoi determinare quale dei quattro loop è attivo mentre programmi il tuo
preset, e salvare le informazioni nel preset stesso.
Il LOOPERKIT ™ è costituito da un kit che va installato nella
REMOTE1™ , e una scatola esterna. Gli effetti da aggiungere al nostro
setup vanno collegati alla scatola esterna con corti cavi patch; ci sono
un ingresso e una uscita per cisacun send e ciascun return dei 4 loop.
In Modalità ad Accesso Diretto (Direct-Access Mode) determini quale
pedale viene attivato in ciascun preset. Quindi combini i pedali con i
settaggi sul tuo ampli e salvi il suono ottenuto in un preset. Selezionando
un preset richiami specifichi settaggi dell'ampli e accendi/spegni i pedali, a
seconda degli effetti che hai integrato nel preset stesso, tutti in una volta,
senza doverli premere col piede. I pedali non utlizzati vengono esclusi
dalla catena mediante la funzione True-Bypass-Relay. Ciò mantiene il
percorso di segnale più corto possibile ed evita che il suono passi attra-
verso effetti inutilizzati. Usando cavi patch di alta qualità la differenza si
percepisce immediatamente.
Programmazione dei Loop
Per attivare o disattivare i loop, in modalità Accesso Diretto, premi
e tieni premuto il pedale FX-LOOP-Switch per circa 2 secondi, finché
lampeggia.
I pulsanti 1-4 mostreranno ora quali loop sono attivi: se un loop è attivo,
il relativo pedale è illuminato; se inattivo,il pedale è spento.
Premendo un pedale, quest'ultimo si illumina e il loop si attiva (pedale
illuminato) o si spegne (pedale spento). Per salvare il settaggio, premi il
pulante Mode/Store finché i 9pulsanti lampeggiano. Ora premi uno dei
pulsanti lampeggianti per salvare il preset in quella posizione.
Trucco: a volte può essere utile collegare più pedali in cascata allo stesso
loop, se quegli effetti dovranno poi essere sempre usati contemporane-
amente per uno o più preset di AMP1™ . Per esempio,io uso diverse
modulazioni e la compressione solo per i miei suoni puliti.
Uso gli effetti di modulazione attivandoli tramite il pedale "effect
bypass".
LOOPERKIT
™ - PEDAL-SWITCHERMIDI OUT
REMOTE1™ ha un'uscita MIDI OUT, che può essere usata per controllare unità di effetti MIDI integrate nel tuo setup.Per usarla, collega un cavo
MIDI dall'uscita MIDI OUT di REMOTE1™ al MIDI IN del tuo device.
Ciascun preset di REMOTE1™ manda un Comando MIDI di Program Change fisso al MIDI OUT (su canale MIDI 2) per selezionare le patch sul
tuo device MIDI. I comandi MIDI sulla REMOTE1™ sono preassegnati. L'abbinamento con le patch del device esterno deve essere quindi effettuato
con funzioni MIDI Learn o Midi-Mapping del device esterno stesso.
Ecco uno specchietto che illustra i comandi di MIDI PROGRAM CHANGE inviati dalla REMOTE1™ , per esempio: Bank 3, Preset 6: MIDI-PRG-
Change-Command 24. Assicurati che il tuo device MIDI esterno sia impostato per la ricezione sul canale MIDI 2.
Preset 1 2 3 4 5 6 7 8 9
Bank 1 01 02 03 04 05 06 07 08 09
Bank 2 10 11 12 13 14 15 16 17 18
Bank 3 19 20 21 22 23 24 25 26 27
Bank 4 28 29 30 31 32 33 34 35 36
NUOVE CARATTERISTICHE PER IL TUO
Molti pensano che non ci sia nulla di meglio di un ampli valvolare "tirato
per il collo",che satura in uscita.Il volume necessario per raggiungere
questo effetto è spesso irrealistico, ma esiste una soluzione per ovviare
all'inconveniente: il Power Soak (Carico Fittizio).
Quando il Power Soak 9è attivato, la manopola di Livello (Level-
Control) controlla due sezioni:
Home (0.15 – 2 watts) e Stage (7 – 100 watts), vedi immagine.
Lo spettro di intervento del Power Soak dipende dalla forza del segnale,
e di conseguenza è posto dopo il Master Volume sull' AMP1™ . Per
regolare al meglio il Power Soak, ti raccomandiamo di suonare con un
suono clean con Master Volume settato a 5.Attenzione, 5 è un volume
già molto alto, e quindi ridurre gradualmente il Power Soak utilizzando
il controllo di Livello sulla REMOTE1™ . Fino ad appena prima di
raggiungere la posizione centrale,stai ancora usando 7 watt. Potrebbe
essere ancora troppo per suonare in casa, ma per suonare con la band
e ottenere l'effetto desiderato è comunque necessario un certo volume.
Ecco perché la sezione 7 – 100 watt è chiamata Stage (Palco).
Noterai che, suonando, i picchi dinamici si appiattiscono grazie alla
compressione naturale e al leggero overdrive. Se alzi il Master Volu-
me sull' AMP1™ , ottieni quella morbida saturazione che solo un ampli
valvolare "tirato per il collo" può garantire.Se abbassi il controllo di
Livello su REMOTE1™ oltre la posizione centrale, percepirai distin-
tamente il passaggio alla sezione Home. Ora stai lavorando a 2 watt,
perfetti per l'uso casalingo! Puoi abbassare completamente il livello. Più
lo abbassi,più saturazione naturale ottieni. Per ottenere ilTuo suono
devi solo sperimentare con il Master Volume di AMP1™ e il settaggio
del Power Soak.
POWER SOAK2°MASTER VOLUME
REMOTE1™ mette a disposizione un secondo volume,che può essere
attivato tramite pedale in modalità Direct-Access, e può essere
regolato (ridotto) in uno spazio di 10dB. Ora puoi usare tutti i tuoi
suoni su due differenti livelli di volume.
1. MasterVolume on : volume per la ritmica
2. MasterVolume off : volume per l'assolo
Quando premi il pedale Master-Volume sulla REMOTE1™ , si attiva la
manopola nelle immediate vicinanze. Usa questo controllo di livello per
regolare il Master Volume.
Premendo nuovamente il pedale Master Volume sulla REMOTE1™ si
riattiva il pieno volume.
Qualunque volume per i tuoi preset
La pedaliera REMOTE1™ può salvare tutte le tue impostazioni,incluse
le preferenze di Master-Volume, in uno dei 36 preset. Ciò consente di
salvare qualunque variazione di volume richiesta ai tuoi suoni in Modalità
Preset.
Il Controllo di livello (Level-Control) imposta il secondo Master-Volu-
me quando il pedale Master-Volume 8è illuminato. Il Power Soak lavora in 2 sezioni:
Home, da 150 milliwatts a 2 watt
Stage, da 7 a 100 watt Power Soak: Livello di Uscita
H
O
M
E
S
T
A
G
E
0
,
1
5
W
1
W
1
,
5
W
2
0
W
4
0
W
1
0
0
W
2W 7W
MASTER
LEVEL
Riduzione di volume nel „2° Master“
0 dB
-5 dB
-10 dB
Il Controllo di Livello (Level Control) controlla il 2° Master, il
Power Soak e Gain / Clean Volume delle patch.
Quando sono attivate altre funzioni, come il Power Soak 9o il Gain,
usa il Controllo di Livello per regolare la funzione selezionata al
momento.
Spegnendo il device o passando a un'altra funzione si salva automatica-
mente la regolazione effettuata.

Selezione Banchi
Premi e tieni premuto il pedale Mode/Store finché lampeggia. Il pedale
del banco corrente sarà illuminato, e gli altri 3 lampeggeranno. Scegli un
altro banco premendo uno dei pedali che lampeggiano. Il pedale Mode/
Store smetterà di lampeggiare e il nuovo banco sarà operativo.Ora
potrai accedere ai 9 preset del nuovo banco tramite i pedali 1- 9.
E' stata una scelta consapevole la creazione di 9 presets e „soli“ quattro
banchi. Da un lato,è ancora ragionevole ricordarsi le funzioni di 9 presets
per banco, e la maggior parte dei chitarristi sono belli e serviti con 9
preset a disposizione nelle situazioni live… D'altra parte, ci sono altri 3
banchi disponibili, con altri 9 preset ciascuno… In questo modo potrai
creare preset differenziati per tutte le tue band, i progetti, per il salotto
di casa… o semplicemente per sperimentare. Se ti servono più di 36 pre-
set, hai comunque la possibilità di rendere l' AMP1™ MIDI-compatibile
grazie al BluGuitar®MIDI-Adapter (opzionale).Tramite una pedaliera
MIDI esterna, lo standard MIDI consente la creazione di 128 preset.
Programmazione dei Suoni Preset
Per programmare uno specifico suono,che possa essere in seguito richia-
mato in Modalità Preset, devi prima selezionare la Modalità Direct-
Access. Premi il pedale Mode/Store finché è spento.Ora puoi creare il
Tuo suono usando le funzioni e la manopola Level-Controller di
REMOTE1™ . Per salvare il suono in una specifica posizione, premi e tieni
premuto il pedale Mode/Store per 2 secondi, finché i pedali da 1a 9co-
minciano a lampeggiare. Premi uno dei nove pedali che lampeggiano per
salvare il suono in quella posizione. Una volta salvato il tuo suono, RE-
MOTE1™
torna automaticamente in modalità Preset, riconoscibile dal peda-
le Mode/Store illuminato.
Per programmare un nuovo preset, passa nuovamente alla modalità Di-
rect-Access premendo il pedale Mode/Store. Seguendo i passaggi
descritti in precedenza, puoi ora creare un nuovo suono e salvarlo in un
altro preset.
La modalità Preset permette di combinare tutti i controlli e le funzioni di switching di REMOTE1™ , disponibili in Direct-Access-Mode, per
creare suoni completi e individuali, che possono essere salvati in uno dei 36 preset disponibili. Ciò ti permette di richiamare i tuoi suoni perso-
nali, sul palco,con la semplice pressione di un pedale. REMOTE1™ offre 4 banchi da 9 preset ciascuno. Premi il pedale Mode/Store per
accedere alla modalità Preset. Quando il pedale è illuminato,la modalità Preset è attiva. 9 suoni differenti possono essere salvati in ciascun
banco, e vi si accede direttamente tramite i pedali 1- 9.
MODALITÀ AD ACCESSO DIRETTO
MODALITÀ PRESET
Cambio Banco:
Premi e tieni premuto MODE/STORE finché il
pedale lampeggia:
Usa i pulsanti 1 - 4 per selezionare un banco
Spegnendo REMOTE1™ , la pedaliera salva automaticamente gli ultimi settaggi . Una volta riaccesa,gli ultimi settaggi sono nuova-
mente attivi.
Regolazione Gain / Clean Volume
Premi e tieni premuto il pedale BOOST per circa 2 secondi, finché lam-
peggia. Ora usa la manopola Level Control di REMOTE1™ per rego-
lare il Gain (se il canale overdrive, VINTAGE, CLASSIC, o MODERN, è
attivato), o il volume del canale Clean (se è attivato il canale Clean).
Come per il 2° Master Volume, il Gain può essere ridotto solo con la
manopola Level Control, e il risultato dipende dalle regolazioni di Gain
e/o Clean Volume sull' AMP1™ . E' quindi raccomandato settare
AMP1™ al massimo livello di gain, e usare la manopola Level Con-
trol su REMOTE1™ per raggiungere il livello di gain desiderato per il
preset.
Premi e tieni premuto FX LOOP
finché il pedale lampeggia:
controllo Loop 1 - 4
Le seguenti funzioni sono disponibili in Modalità ad Accesso Diretto (il pedale Mode/Store è acceso):
CLEAN,VINTAGE,CLASSIC,MODERN,BOOST,REVERB,FX-LOOP, regolazione 2° Master Volume e Power Soak.
Queste sono funzioni addizionali di AMP1™ non disponibili senza la REMOTE1™ .
Usando i pulsanti 1- 4, si possono scegliere i quattro canali, CLEAN,VINTAGE,CLASSIC, e MODERN. Può essere attivato solo un canale per
volta. Il pedale 5(BOOST) attiva il Boost regolabile sull' AMP1™ . Il pedale 6(REVERB) accende o spegne il riverbero Hall, e il pedale 7attiva
o disattiva il Loop effetti dell' AMP1™ . Le due funzioni extra assegnate ai pulsanti 8(2° Master Volume) e 9(Power Soak), possono essere
regolate con la manopola "Level Control" (Controllo di Livello) posta tra i due pulsanti.
Regolazione del 2° Master
Quando il pedale 8è attivato e illuminato, la manopola Level Con-
trol può essere usata per ridurre il livello del 2° Master Volume fino a
10dB. Il livello di volume del 2° MasterVolume viene salvato automatica-
mente quando si disattiva il pedale 8, è può essere richiamato riattivando
il pedale stesso.
Regolazione del Power Soak
Attiva il Power Soak col pedale 9. Il pedale è acceso. Regola la riduzio-
ne di carico con la manopola Level Conrol.
1234
Regolazione del Looperkit
Premi e tieni premuto il pedale FX-Loop finché non lampeggia. I pulsan-
ti 1- 4controllano i loop. Usa Mode/Store per salvare.
MASTER
LEVEL
Selezione Modalità:
Direct Access Mode: pedale spento
Preset Mode: pedale acceso,luce blu
PRESET 9
PRESET 7
PRESET 2
PRESET 1 PRESET 4
PRESET 3 PRESET 5
PRESET 6 PRESET 8
BANK 2
BANK 1 BANK 4
BANK 3
Preset Mode
Changing Banks
GAIN :
Premi e tieni premuto finché il pedale lampeggia:
regola il Gain
FX LOOP
LOOP 2
LOOP 1 LOOP 4
LOOP 3 BOOST
MASTER
VOLUME
POWER
SOAK
FX LOOP
VINTAGE
CLEAN MODERN
CLASSIC BOOST
REVERB
Direct Access Mode
Program Gain and Looperkit
OPERATIVITA'

IL TUO NUOVO SISTEMA PROGRAMMABILE PER CHITARRA
AMP
Caratteristiche LOOPERKIT ™
•4loopmonotrue-bypass
 Connessioni:1xinput,1xoutput,4xSend,
 4xRetourn(mono)
•noisesuppressorselezionabile
•alimentatoda REMOTE1™
•designminimaleperlamassimapurezzadisuono.
 Assenzadibufferattivo
•funzionasolocon REMOTE1™
•Accensioneespegnimentodeiquattroloopsono
 comandatedaciascunpreset
Caratteristiche REMOTE1™
•AccessodirettoallefunzioniCLEAN,VINTAGE,
CLASSIC,MODERN,BOOST,REVERB,FX-LOOP,
2nd Master,PowerSoak,Gain*
*soloinmodoPreset
•ModalitàDirectAccessePreset
•Alimentazione:Phantomtramitejackda AMP1™
•caratteristicheaddizionali:2 Master,PowerSoak,
 uscitaMidiOut perilcontrollodiapparecchiesterni
•36 presetin4banchida9preset
•espandibilecon LOOPERKIT ™
Dimensioni:410x150x70mm,peso:1,54kg
PRESET-MODEPRESET-MODE
BluGuitar® AMP1 ™ + REMOTE1 ™ | トーマス・ブルーク設計によるプログラム可能なギター・アンプ・システム
取扱説明書
1 2 3 4
1 2 3 4

REMOTE1™ は、BluGuitar® AMP1™ に最適なフットペダル・コントローラーです。これを使えば、 AMP1™ の主な機能の数々をすべて足下から快適に操作することができるだけでなく、その他の追加機
能にもアクセスすることができます。プリセットの選択から自分だけのサウンドのプログラミングまで REMOTE1™ なら足下ですべてが可能になります。
MIDIに対応した外部機器をMIDI Out端子に接続すれば、 REMOTE1™ のプリセットを使って外部機器のプログラムを切り替えることができます。それだけではありません！
別売りのBluGuitar® LOOPERKIT ™ を使えば、外部エフェクターをあなたのセットアップに組み込むことができます。
つまり、 REMOTE1™ を使えば、お手持ちの AMP1™ を完全にプログラム可能なプロ仕様のギター・システムに変えること
ができるのです。BluGuitar®には、必要な要素すべてが揃っています。どんなシステムを組むかはあなた次第！
ストレートなギター・アンプからカスタムなギター・システムまで
数々の新機能、直感的な操作性、コンパクトな筐体、そして高い拡張性。
安全のための重要事項です。機器を接続する前にお読みください！
REMOTE1™ は、BluGuitar® AMP1™ のREMOTE端子のみに接続してください。接続には
6.3mm（1/4インチ）の標準モノラル・ギターケーブル、もしくスピーカー・ケーブルを使
用してください。本製品は、IEC60065に準拠して製造され、安全に動作 する状態で出荷
されています。その他の安全に関する記述は、 AMP1™ の取扱説明書をご参照ください。
トラブル対策：
REMOTE1™ が正常に機能しない場合：
• AMP1™ がプリセット・モードになってないことを確認してください。（ AMP1™ 取扱説明書39 / 95ページ参照）
• 接続ケーブルを確認し、必要に応じて交換してください。
• AMP1™ からすべての機器を外し、再び接続し直してください。
• 初期化（ファクトリー・リセット）：1 、 6 、 7のスイッチをすべて同時に押しながら AMP1™ を起動させてください。
REMOTE1™ が初期化します。
注意：初期化を行うとこれまでの設定はすべて削除されます。
かつて今日ほどエフェクターが親しまれていたことなどあったでし
ょうか。直感的な操作と優れたサウンドは、しばしば高品質なエフ
ェクト・ペダル類を組み合わせることでのみ得ることができます。
しかし、エフェクターの数が増えれば、その分操作がより複雑にな
り、ペダルボードの上でタップダンスを踊る羽目になってしまいま
す。
この問題を解決するために開発されたのが、いわゆる”ペダル・ス
イッチャー”です。”ペダル・スイッチャー”は、複数のエフェク
ト・ループを一括して制御・操作することのできる切替回路で構成
されています。
エフェクト・ペダルを単体で、もしくは複数個を組み合わせて“ペ
ダル・スイッチャー“の異なるループ端子に接続すると、すべての
REMOTE1™ と組み合わせれば、お手持ちの AMP1™ を、第二の
MASTER VOLUME、POWER SOAK、プログラム可能なMIDI Outと
いった追加機能を備えた4チャンネル仕様のギター・アンプに変える
ことができます。 REMOTE1™ を、慣例的な「普通の」ペダルボード
として使うも、複雑なプリセット・システムにするも、すべてはあな
た次第です。
モノラルの標準ギター・ケーブルを使って REMOTE1™ を AMP1™ の
REMOTE端子に接続してください。このケーブルが REMOTE1™ の信
号を操作し、同時に電源を供給します。電源アダプターは必要ありま
せん。 REMOTE1™ を AMP1™
に接続すると、 MODE/STOREスイッ
チから2つの異なるモードにアクセスできます。
ダイレクト・アクセス・モード
このモードでは、CLEAN、VINTAGE、CLASSIC、MODERN、
BOOST、REVERB、FX LOOP、第二のMASTER VOLUME、そして
POWER SOAKにアクセスできます。このモードの時、
MODE/STOREスイッチは点灯しません。
プリセット・モード
MODE/STOREスイッチを押すとこれが点灯し、プリセット・モード
が起動します。このモードでは、 4つのバンクにそれぞれ9個のプリ
セット、つまり計36個のプリセットを保存することができます。再
びMODE/STOREスイッチを押すと、ダイレクト・アクセス・モード
に戻ります。
エフェクターが“オン“になります。ループのオン／オフは、“ペ
ダル・スイッチャー“の切替回路で切り替えることができます。ひ
とつのループが”オン”になっている場合、ギター信号はそのルー
プと接続されたエフェクターに送られます。そのループが“オフ”
の場合、信号はループ内で使用されていないエフェクターには送り
込まれません（トゥルー・バイパス）。これによってノイズとシグ
ナル・ロスを最小限に防ぐことができるのです。
BluGuitar® LOOPERKIT ™ は、 REMOTE1™ を4つのトゥルー・バイ
パス・ループを備えた“ペダル・スイッチャー”に拡張することが
できます。使用するエフェクターと AMP1™ のサウンド設定をプリ
セットとして保存し、足下のスイッチひとつでこれらのプリセット
を呼び出すことができます。
Speaker Out
REMOTE1™
FX-Loop
AMP1™ 専用のペダルボードで快適にプラグ＆プレイ！
ペダル・スイッチャーでより簡単なエフェクター操作
Speaker Out
REMOTE1™
1 2 3 4FX-Loop
Looper Kit

1234
REMOTE1™ は、ループを追加搭載することでペダル・スイッチ
ャーとしても機能する初めてのギター・アンプ用フット・コン
トローラーです。ペダル・スイッチャーとして使用するために
は、BluGuitar® LOOPERKIT™ を REMOTE1™ に装着する必要があ
ります。そうすることによって、ペダルボード上のスペースが節約で
き、操作も簡単になります。
LOOPERKIT™ には、お好みのエフェクターを接続することがで
きる4つのリレー式トゥルー・バイパス・ループが備えられていま
す。 LOOPERKIT™ を装着したら、お好みのサウンド・プリセット作
成時に、どのリレー式トゥルー・バイパス・ループを“オン”にする
かを決定し、この情報をそのままプリセット内に保存することができ
ます。
LOOPERKIT™ には、 REMOTE1™ に装着するためのインストール・
キットと「ブレイクアウト・ボックス」が付属しています。セット
アップに組み込みたいエフェクト・ペダルを短いパッチ・ケーブ
ルでブレイクアウト・ボックスに接続してください。ブレイクアウ
ト・ボックスには、入力端子が1系統、出力端子が1系統、そして4
つのループ用にそれぞれセンド／リターン端子が4系統ずつ備えら
れています。
ダイレクト・アクセス・モードで、プリセットごとにどのループを”
オン”にするか決定できます。プリセット・モードでは、プリセット
ごとにどのエフェクターをオン／オフにするのか決定できます。エフ
ェクターのオン／オフを自分の足下で切り替える必要はありません。
どのプリセットの場合にどのエフェクターを“オン“にするのかを決
めてください。この時使用されていないエフェクターはすべてリレー
式トゥルー・バイパスによってバイパスされます。そのため、ギタ
ー信号はすべてのエフェクター回路を経由することなく、短いシグ
ナル・パスを維持したままアンプへと送り込まれます。高品質なパ
ッチ・ケーブルを使用すれば、さらに優れたサウンドが得られるで
しょう。
ループのプログラム
ループのオン／オフを切り替えるには、ダイレクト・アクセス・モ
ード時にFX LOOPスイッチを2秒ほど押して点滅させてください。
スイッチ1から4に現在どのループが“オン”になっているのか表示
されます。いずれかのループが”オン”になっていると、該当するル
ープのスイッチが点灯します。スイッチがバイパス・モードになって
いると、スイッチは点灯しません。スイッチを押して、ループの起動
（スイッチが点灯）と解除（スイッチが消灯）を交互に切り替えるこ
とができます。
現在”オン”になっている設定を保存するためには、9つのスイッ
チすべてが点滅するまでMODE/STOREスイッチを押し続けてくださ
い。点滅しているスイッチの一つを押すと、その場所に現在の設定が
保存されます。
参考：複数のエフェクターを交互にまとめて一つのループ内に接続
し、決まったサウンドもしくは AMP1™ の特定のチャンネルでのみ使
用する方が便利でしょう。例えば、私はモジュレーション・エフェク
ターやコンプレッサーをCLEANチャンネルでのみに使っています。
もしモジュレーション・エフェクターの効果が他の場面でも必要な時
は、自分でエフェクターのスイッチを入れるのです。
LOOPERKIT
™ - ペダル・スイッチャーMIDI OUT
REMOTE1™ にはMIDI OUT端子が備えられているため、外部のMIDI機器をセットアップに組み込んで操作することが可能です。この性能を活
用するには、MIDIケーブルを使って REMOTE1™ のMIDI OUT端子とお使いのMIDI機器のMIDI IN端子を接続してください。
外部MIDI機器のプログラムを切り替えるために、 REMOTE1™ の各プリセットは固定されたMIDIプログラム・チェンジ・コマンドをMIDI
OUT端子（MIDIチャンネル2）へ送信します。 REMOTE1™ のMIDIコマンドは事前に割り当てられているため、プログラムをアサインするに
は、MIDI機器側のMIDIラーン機能もしくはMIDIマッピング機能を使ってください。
以下は、 REMOTE1™ から送信されるMIDIプログラム・チェンジ・コマンドの一覧表です：（例：バンク3のプリセット6は、MIDIプログラ
ム・チェンジ・コマンド24になります。）外部MIDI機器側の受信チャンネルは必ず2に設定してください。
プリセット 1 2 3 4 5 6 7 8 9
バンク101 02 03 04 05 06 07 08 09
バンク2 10 11 12 13 14 15 16 17 18
バンク3 19 20 21 22 23 24 25 26 27
バンク4 28 29 30 31 32 33 34 35 36
の新機能
多くのギタリストにとっては、目いっぱいに飽和させたチューブア
ンプのサウンドに勝るものはありません。しかし、そのために必要
となる大音量はとても耐え得るものではありません。そこで、出
力音量を下げても同じサウンドが出力されるよう開発されたのが
POWER SOAKです。
POWER SOAKスイッチ9が点灯している場合、レベル調節ノブで次
の2つのレンジを操作することができます：
“ホーム” (150mW～2W)、および“ステージ” (7W～100W)で
す（下図参照）。
POWER SOAKのレンジは、 AMP1™ 側のMASTER VOLUMEの設定に
左右されます。POWER SOAKを良く知るためには、MASTER VOLU-
MEを5に設定し、まずはクリーン・サウンドから試してみてくださ
い。5でもかなりの大音量ですので十分気を付けてください。それか
ら徐々に REMOTE1™ のレベル調節ノブを使ってPOWER SOAKの音量
を下げていきます。ノブが中央の位置に近づいても、7ワットの出力
が得られています。自宅で使うにはそれでも音量が大き過ぎるかも知
れませんが、バンド演奏の場合この程度は必要となります。7W~100W
のレンジが”ステージ”と呼ばれているのはそのためです。
実際に演奏してみれば、最大音量のピーク部分のみが抑制され、サウ
ンドにコンプレッションと軽い歪みが加わるのがお分かりいただける
でしょう。 AMP1™ のMASTER VOLUMEを上げれば、パワー・アン
プをさらにオーバードライブさせることができます。レベル調節ノ
ブを中央の位置より下げると、音量が一気に"ホーム"レンジに切り替
わるのが分かります。これが出力2ワットの状態です。自宅での演奏
には十分な音量でしょう。サウンドが完全にフラットになるまでレ
ベル調節ノブを下げることもできます。音量が下がれば下がるほど、
パワー・アンプ側の歪み率は上がっていきます。 AMP1™ のMASTER
VOLUMEとPOWER SOAKの設定を変えながら色々と試してみてくだ
さい。
POWER SOAK
第二のMASTER VOLUME
REMOTE1™ には、ダイレクト・アクセス・モードでフットペダルか
ら最大10dBまでの音量調節ができる第二のMASTER VOLUME機能が
搭載されています。これによってすべてのサウンドを2つの異なる音
量で使用することができます。
1. MASTER VOLUMEが”オン”：リズム用
2. MASTER VOLUMEが”オフ”：ソロ用
REMOTE1™ のMASTER VOLUMEスイッチを押すと、右隣の回転ノブ
が起動します。このレベル調節ノブでマスター・ボリュームの音量を
調節します。
REMOTE1™ のMASTER VOLUMEスイッチをもう一度押すと、再びフ
ルの音量に戻ります。
プリセットの音量設定
REMOTE1™ は、36個のプリセットにMASTER VOLUMEを含めたす
べての設定を保存することができます。そのため、プリセット・モ
ードではサウンドに合わせた好みの音量設定をそのまま保存すること
が可能です。
MASTER VOLUMEスイッチ8が点灯している場合は、レベル調節ノ
ブで第二のMASTER VOLUMEが調節できます。 POWER SOAKは次の2つのレンジで動作：
ホーム：150mW～2W
ステージ：7W～100W
H
O
M
E
S
T
A
G
E
0
,
1
5
W
1
W
1
,
5
W
2
0
W
4
0
W
1
0
0
W
2W 7W
MASTER
LEVEL
第二のMASTER VOLUMEを使った音量の軽減
0 dB
-5 dB
-10 dB
レベル調節ノブ：第二のMASTER VOLUME、POWER SOAK および
GAIN / CLEANの音量を調節します。
POWER SOAK 9 もしくはGAINなど他のスイッチが点灯している場
合は、レベル調節ノブで現在使用中の機能の設定ができます。
スイッチを切ったり、切り替えたりした場合、 REMOTE1™ は、各設
定を自動的に保存します。
POWER SOAKの出力レンジ

バンクの切り替え
点 灯しているMODE/STOREスイッチをこれが点滅するまで押し続
けてください。現在起動しているプリセット・バンクのスイッチが
点灯している場合、他の3つのプリセット・バンクは点滅をはじめま
す。いずれかのバンク・スイッチを押して、新しいバンクを選択しま
す。MODE/STOREスイッチが点滅をやめ、新しいバンクが起動しま
す。スイッチ1から9で、現在起動しているバンク内の9個のプリセッ
トを呼び出すことができます。
「たった」4つのバンク内に9個のプリセットという配分は、私が意図
して決めたものです。まず、バンクごとに9個のプリセットなら、ど
のサウンドがどのプリセットに保存されているのかを記憶に留めてお
くことも容易ですし、さらにほとんどのギタリストにとってはライヴ
環境でも9種類のサウンドがあれば十分事足りるのです。さらに3つの
バンクが用意されていて、そのぞれぞれに9個ずつプリセットを保存
できるのですから、バンクごとに例えばバンド用、プロジェクト用、
自宅用、実験用などと用途を分けて使うこともできます。
36個以上のプリセットが必要な場合は、別売りのBluGuitar®MIDIア
ダプターを使って AMP1™ をMIDI対応にすることができます。外部の
MIDIペダルで操作すれば、MIDI標準の128個のプリセットが使えます。
サウンド・プリセットのプログラム
後にプリセット・モードで呼び出したいサウンドをプログラムしたい
場合は、まず REMOTE1™ をダイレクト・アクセス・モードに切り替
えてください。そして、MODE/STOREスイッチが消灯するまでこれ
を押し続けます。 REMOTE1™ のペダル機能とレベル調節ノブを使っ
てお好みのサウンドを作ります。特定のプリセット・ロケーションに
このサウンドを保存したい場合は、スイッチ1から9がすべて点滅する
までMODE/STOREスイッチを2秒間押し続けてください。点滅してい
る9つのスイッチのいずれか一つを押すと、そのロケーションに現在
作成したサウンドが保存され、該当するスイッチが点灯します。サウ
ンドを保存すると、MODE/STOREスイッチが点灯し、 REMOTE1™ は
自動的にプリセット・モードに切り替わります。
新たにプリセットをプログラムしたい場合は、MODE/STOREスイッ
チをもう一度押して ダイレクト・アクセス・モードに切り替えてく
ださい。上記のステップを繰り返して、新しいサウンドを異なるプリ
セットに保存することができます。
プリセット・モードでは、ダイレクト・アクセス・モードで使用できる REMOTE1™ のすべての機能を組み合わせ、これらを好みのサ
ウンドと合わせて36個のプリセットに保存することができます。そのため、あなた自身のサウンドをステージ上でも足下のスイッチ一
つで即座に呼び出すことができます。さらに REMOTE1™ は、4つのバンクにそれぞれ9個のプリセットが用意されています。
MODE/STOREスイッチを押すと、プリセット・モードに切り替わり、スイッチが点灯します。ひとつのバンク内に9個の異なるサウン
ドが保存でき、スイッチ1から9で各プリセットを呼び出すことができます。
ダイレクト・アクセス・モード
プリセット・モード
バンクの切り替え：
MODE/STOREスイッチが点滅するまで
押し続けてください。
スイッチ1から4でバンクを選択します。 REMOTE1™ の電源を切ると、現在の設定はすべて自動的に保存されます。電源を入れると、最後の設定がそのまま呼び込まれます。
GAIN/CLEANボリュームの設定
BOOSTスイッチが点滅するまで2秒ほど押し続けてください。
REMOTE1™ のレベル調節ノブを使えば、VINTAGE、CLASSIC、も
しくはMODERNいずれかのオーバードライブ・チャンネルが選択さ
れている場合はゲインの量を、CLEANチャンネルが選択されている
場合はクリーン・サウンドの音量を、それぞれ設定することができま
す。第二のMASTER VOLUME同様、ゲイン量はレベル調節ノブでの
み調節することができます。 AMP1™ 側の設定次第で出力される音色
も変わるため、 AMP1™ 側のゲイン量を最大に設定しておき、プリセ
ット保存時に REMOTE1™ のレベル調節ノブを使ってお好みのゲイン
量に調節する方法をお勧めします。
FX LOOPスイッチが点滅するまで
押し続けてください：
ループ 1 〜 4 の設定
ダイレクト・アクセス・モードでは（MODE/STOREスイッチは点灯しません）、9つのフット・スイッチから次の機能が使用できま
す：CLEAN、VINTAGE、CLASSIC、 MODERN、BOOST、REVERB、FX LOOP、第二のMASTER VOLUME、そしてPOWER SOAKで
す。第二のMASTER VOLUMEと2レンジ式のPOWER SOAKは、それぞれ調節可能となっており、これらは REMOTE1™ がないと使うこと
のできない AMP1™ 専用の特別な追加機能です。
スイッチ1から4を使ってCLEAN、VINTAGE、CLASSIC、MODERNの4つのチャンネルをそれぞれ選択することができます。複数のチャ
ンネルを同時に使用することはできません。スイッチ5(BOOST)を押すと、 AMP1™ の調節可能なブースト機能が起動します。スイッチ
6(REVERB)を押すと、調節可能なリバーブ機能が起動します。スイッチ7を押すと、 AMP1™ のFX LOOPが起動します。スイッチ8（第
二のMASTER VOLUME）、およびスイッチ9(POWER SOAK) でアクセス可能な2つの追加機能は、両スイッチの間にあるレベル調節ノ
ブで設定することができます。
第二のMASTER VOLUMEの設定
スイッチ8が“オン”で点灯している場合、その右隣にあるレベル調
節ノブで第二のMASTER VOLUMEを最大10dBまで下げることがで
きます。スイッチ8を“オフ”にすると、設定済みの第二のMASTER
VOLUMEのレベルは自動的に保存され、スイッチ8を再び押すと保存
された設定が呼び出されます。
POWER SOAKの設定
スイッチ 9 でPOWER SOAKを起動させると、スイッチが点灯しま
す。スイッチの左隣にあるレベル調節ノブを使って音量を調節して
ください。
1234
LOOPER KITの設定
FX LOOPスイッチを点滅するまで押し続けてください。スイッチ1
〜4でループを切り替えることができます。MODE/STOREスイッチで
保存します。
MASTER
LEVEL
モード選択：
ダイレクト・アクセス・モード：スイッチは点灯しません。
プリセット・モード：スイッチが青色に点灯します。
PRESET 9
PRESET 7
PRESET 2
PRESET 1 PRESET 4
PRESET 3 PRESET 5
PRESET 6 PRESET 8
BANK 2
BANK 1 BANK 4
BANK 3
Preset Mode
Changing Banks
BOOSTスイッチが点滅するまで
押し続けてください：
ゲインの設定
FX LOOP
LOOP 2
LOOP 1 LOOP 4
LOOP 3 BOOST
MASTER
VOLUME
POWER
SOAK
FX LOOP
VINTAGE
CLEAN MODERN
CLASSIC BOOST
REVERB
Direct Access Mode
Program Gain and Looperkit
操作方法

完全にプログラム可能なプロ用ギター・アンプ・システム
AMP
LOOPERKIT ™ の機能
•リレーを使用した4系統のトゥルー・バイパス・ループ
接続端子類：1 x入力端子、1 x出力端子、4 xセンド端
子、4 xリターン端子（モノ）
•ノイズゲート
• REMOTE1™ による電源供給
•ピュアなサウンドを実現するための必要最低限のデザイ
ン。そのためアクティブ回路のバッファーは未搭載。
• REMOTE1™ 専用
•ループ1〜4のオン／オフ設定がすべてのプリセットで保
存可能
REMOTE1™ の の機能
•CLEAN、VINTAGE、CLASSIC、MODERN、BOOST、
REVERB、FX LOOP、第二のMASTER VOLUME、
POWER SOAK、GAIN*といった AMP1™ の機能へのダイ
レクト・アクセス。*プリセット・モードのみ
•モード：ダイレクト・アクセス・モード、プリセット・
モード
•電源供給：標準ケーブルによるBluGuitar® AMP1™ から
のファンタム電源
•追加機能：第二のMASTER VOLUME、POWER SOAK、
外部MIDI機器操作用のMIDI OUT端子
•計36個のプリセット：4つのバンクに9個ずつのプリセット
• LOOPERKIT ™ モジュールを使った機能の拡張
外形寸法：410 x 150 x 70 mm、重量：1,54 kg
PRESET-MODEPRESET-MODE
BluGuitar® AMP1 ™ + REMOTE1 ™ | Programmable Guitar Amp System designed byThomas Blug
MANUAL
1 2 3 4
1 2 3 4

REMOTE1™ is the optimal pedal controller (foot operated controller) for the BluGuitar® AMP1™ . You can comfortably navigate through all the important AMP1™ functions by foot as well as accessing all the
additional features. From choosing preset sounds to programming custom sounds, with the REMOTE1™ can do it all!
Midi-compatible devices can be connected to the MIDI Out connector and the REMOTE1™ presets can then be used to select the device's programs.And as if that wasn't enough!
If that wasn‘t enough, with the optional BluGuitar® LOOPERKIT ™ you can integrate external effect pedals into your setup.
In short, with the help of the REMOTE1™ , you can turn your AMP1™ into a professional, programmable guitar system.
BluGuitar®offers all the components - you decide how far you want to go!
FROM "STRAIGHT FORWARD AMP" TO AN INDIVIDUAL GUITAR SYSTEM
A lot of new features, intuitive operating, compact and expandable.
Important Safety Notice! Read before connecting!
REMOTE1™ can only be connected to the AMP1™ 's REMOTE input. Use a stadard 6.3mm
(1/4inch) male to male, mono guitar or speaker cable.This product was manufactured
according to IEC 60065 and left the factory safety tested and ready for operation.
Further safety notices can be found in the AMP1™ user's guide.
Troubleshooting:
If the REMOTE1™ is not functioning correctly:
•make sure AMP1™ is not in PRESET MODE (see AMP1™ manual page 95)
•check the connection cable and replace if necessary
•disconnect the unit from the AMP1™ , then reconnect
•factory reset: while pressing buttons 1, 6 and 7simultaneously,power up the AMP1™ .
The REMOTE1™ will be reset to the factory default.
Note: this will delete all custom settings
Effect pedals have never been as popular as they are today.Trying to
get excellent sounds and intuitive operating can often only be acheived
using a combination of different, high-quality effect pedals,and as soon
as multiple effects come into play, things start getting complicated and
switching sounds turns into a tapdance.
To solve this problem, so called Pedal-Switchers were developed. They
consist of a control center that coordinates and controls multiple effect
loops.
The effect pedals can be added to the different Pedal-Switchers loops
singly or combined according to personal preference, your pedals are
Turn your AMP1™ into a 4 channel amp with additional functions like
2nd Master, PowerSoak,and programmable MIDI Out, that is also
programmable.Whether you use the REMOTE1™ as an old school
footboard for stardard function switching, or to choose between
complex presets is totally up to you.
Connect the REMOTE1™ to the REMOTE-input on the AMP1™ using
a standard Mono instrument cable.This cable transfers the control
signal and supplies power to the REMOTE1™ . An additional power
supply is unnecessary.When REMOTE1™ is connected to AMP1™ ,two
different modes are available using the Mode/Store switch.
Direct-Access-Mode
Direct-Access offers access to: Clean, Vintage, Classic, Modern,
Boost, Reverb, FX-Loop, 2nd Master Volume and PowerSoak.
Direct-Access is active when the Mode/Store switch is not lit.
Preset-Mode
When the switch is pressed, it will light up and the Preset-Mode is
activated. Here you can save 36 presets in 4 banks of 9 presets each.
Pressing the Mode/Store switch again puts you back in the Direct-
Access-Mode.
always turned on. In the switching board itself, loops can be activated or
deactivated. If a loop is activated,the signal is sent through the the loop
and the connected effect pedal(s). When not activated, the signal goes
directly through the Pedal-Switchers, by passing the effect pedals not
in use (True-Bypass) to maintain signal strength.This minimizes second-
ary noise and loss of signal.
The BluGuitar® LOOPERKIT ™ expands the REMOTE1™ to a pedal
switcher with four True-Bypass-Loops.The combination of active pedals,
and the AMP1™ 's sound settings can be saved as presets and accessed
by the single press of a switch on the REMOTE1™ .
Speaker Out
REMOTE1™
FX-Loop
PLUG AND PLAY! WITH THE COMFORTABLE FOOTBOARD FOR THE AMP1™
THE PEDAL-SWITCHER MAKES USING FX PEDALS EASY
Speaker Out
REMOTE1™
1 2 3 4FX-Loop
Looper Kit

1234
REMOTE1™ is the first amp footcontroler that can act simultane-
ously as a pedal switcher.To utilize this function, the BluGuitar®
LOOPERKIT ™ must be installed in the REMOTE1™ .
This saves space on the pedalboard and allows for easier operation.
The LOOPERKIT ™ has four True-Bypass-Relay-Loops that you can add
your effect pedals to.When the LOOPERKIT ™ is installed, you can
determine which of the four loops is active while programming your sound
presets, and store the information in the preset.
The LOOPERKIT ™ consists of an installation kit that has to be installed in
the REMOTE1™ , and a Breakout-Box. The effect pedals that are to be
integrated into the set-up are connected to the Breakout-Box with short
patch cables. It has one input,one output and 4 of each send and return
jacks for the 4 loops.
In Direct-Access-Mode you determine which pedal(s) are activated for
each preset. Then you combine these specific effect pedal(s) with your
amp settings and store it as preset. Switching presets will recall amp
settings and turnes specific pedal(s) on or off,depending upon which
effects you have integrated in the presets, without having to activate
each effect singly per foot. Any pedals not being used are bypassed with
the True-Bypass-Relay.That keeps the signal path short by assuring that
it does not pass through every single pedal. Using high quality patch
cables results in an audibly better sound.
Programming the Loops
To activate or deactivate loops, while in Direct-Access-Mode, press
and hold the FX-LOOP-Switch for about 2 seconds until it blinks.
Switches 1-4will now show you which loops are active: if one of the
loops is active, the corresponding switch will be lit;if the switch is in
bypass mode, the switch is unlit.
Activating a footswitch toggles between the loop is active (switch is lit)
or in bypass (switch is unlit).To store the activated setting,hold the
Mode/Store switch until all 9 switches are blinking.Pressing one of the
blinking pedals stores the current setting to this location.
Tip: sometimes it can be useful to connect several pedals one after
another in a loop if the effects are only to be used for a certain
sound or channel with the AMP1™ . For example, I use various
modulation effects and a compressor for my clean sound only.
I activate the modulation effect pedal when needed using the
effect pedal bypass-switch.
LOOPERKIT
™ - PEDAL-SWITCHERMIDI OUT
REMOTE1™ has a MIDI OUT jack, that can be used to integrate and control external MIDI effect devices in your setup.To take advantage of this
feature, use a MIDI cable to connect MIDI OUT on the REMOTE1™ to your MIDI device's MIDI IN.
Every preset in the REMOTE1™ sends a fixed MIDI Program Change Command to the MIDI OUT jack (on MIDI channel 2) to switch between
programs on your external MIDI device.The MIDI commands in the REMOTE1™ are preassigned. Assigning the programms must therefore be done
using MIDI Learn or Midi-Mapping in the Midi device itself.
Here is the REMOTE1™ chart, showing the MIDI-PRG-Change-Commands: (for example: Bank 3, Preset 6: MIDI-PRG-Change-Command 24)
Make sure your external MIDI device is set to MIDI-receive channel 2.
Preset 1 2 3 4 5 6 7 8 9
Bank 1 01 02 03 04 05 06 07 08 09
Bank 2 10 11 12 13 14 15 16 17 18
Bank 3 19 20 21 22 23 24 25 26 27
Bank 4 28 29 30 31 32 33 34 35 36
NEW FEATURES FOR YOUR
POWER SOAK
For many, there is nothing better than the sound of a totally cranked tube
amp with a saturated output.The volume necessary to achieve this is
usually unbearable. Resourceful technicians have developed something
to reduce the output: the PowerSoak.
When PowerSoak 9is activated, the Level-Control knob controls two
sections:
Home (0.15 – 2 watts) and Stage (7 – 100 watts), see graphic.
The PowerSoak's range of effect depends upon the strength of the
signal it is getting, depending on the Master Volume on the AMP1™ .
To get acquainted with the PowerSoak,it is recommended to play with
a clean sound, with the Master Volume set at 5. Attention, 5 is already
very loud, and then slowly reduce the level of the PowerSoak using
the Level-Control knob on the REMOTE1™ . Just before reaching the
center position, you are still getting 7 watts.This might be too loud for
home use,but with a band you will certainly need a little output. That's
why the 7 – 100 watt section is called Stage.
You will notice when playing that only the loud peaks are being sup-
pressed and turned into compression and light overdrive. If you turn up
the Master Volume knob on the AMP1™ , you get the fat smooth
sound overdrive that only an overdriven poweramp can give you.. If you
turn Level-Control knob on the REMOTE1™ past the center position,
you will distinctly hear it jump into the Home section. You are now at 2
watts. More than loud enough for home use!You can turn the level knob
even further,until the sound is completely flat gone.The lower you go,
the more overdrive you get. It's really worthwhile to experiment with the
Master Volume on the AMP1™ and the PowerSoak setting.
2ND MASTER VOLUME
REMOTE1™ offers you a second master volume, that can be activated
per footpedal in Direct-Access-Mode, and can be adjusted (reduced)
in a 10dB range. Now you can use all your sounds at two different
volumes.
1. Master Volume on : Rhythm volume
2. Master Volume off : Solo volume
When you press the MasterVolume button on the REMOTE1™ , the
dial knob next to it is activated. Use this Level-Control to set the Master
Volume.
By pressing the the REMOTE1™ MasterVolume again you switch back
to full volume.
Any volume for your presets
The REMOTE1™ can store all of your settings, including every Master-
Volume preference to one of the 36 presets.This allows you to store any
volume required for your sound, in the Preset-Mode.
The Level-Control sets the 2nd MasterVolume Level when the
MasterVolume switch 8is lit.
The PowerSoak works in 2 sections:
Home, from 150 milliwatts to 2 watts
Stage, from 7 to 100 watts PowerSoak output sections
H
O
M
E
S
T
A
G
E
0
,
1
5
W
1
W
1
,
5
W
2
0
W
4
0
W
1
0
0
W
2W 7W
MASTER
LEVEL
Volume reduction in „2nd Master“
0 dB
-5 dB
-10 dB
The Level Control:
controls the 2nd Master, PowerSoak
and Gain / Clean Volume patches.
When other functions-patch, such as the PowerSoak 9or Gain are
activated, use the Level-Control to regulate the currently active
functions-patch.
Turning off, or switching to another functions-patch automatically stores
your setting.

Switching Banks
Press and hold the Mode/Store switch (when lit) until it blinks.The
switch for the currently active bank will be lit, and the other 3 will blink.
Select another bank by pressing one of the blinking switches.The Mode/
Store switch will stop blinking and the new bank is active. 9 presets in
the now active bank can be accessed using switches 1- 9.
It was a deliberate decision to create a board with 9 presets and „only“
four banks. For one thing, it is still pretty easy to keep track of 9 presets
per bank, and most guitar players are quite well served with 9 sounds
in a live situation. And there are another 3 banks that can be loaded
with 9 more presets each. This way you can set up a bank that fits each
of your bands, your projects, in your living room, or just to experiment.
If you require more than 36 presets, you still have the option of making
the AMP1™ MIDI compatible with the help of the BluGuitar®MIDI-
Adapter (optional). Controlled by an external MIDI pedal, the MIDI
standard allows for 128 presets.
Programming Sound Presets
To program specific sounds that you can later recall in Preset-Mode,
you first need to switch to Direct-Access-Mode. Press Mode/Store
switch until it is no longer lit. Now you can create the sound you want
to program using the pedal functions and Level-Controller on the
REMOTE1™ . To store the sound to a specific preset location, press and
hold the Mode/Store switch for 2 seconds, until switches 1through 9
are blinking. Pressing one of the nine blinking switches will permanently
store your newly created sound to that location, and the switch will be lit.
Having stored your sound, the REMOTE1™ automatically switches back
to Preset-Mode, recognizable by the now lit Mode/Store switch.
To program a new preset, switch to the Direct-Access-Mode by press-
ing the Mode/Store switch again. Following the steps described above,
you can now create a new sound and store it to another preset.
Preset-Mode offers the ability to combine all of the REMOTE1™ control and switching functions available in Direct-Access-Mode into
complete and individual sounds that can each be stored as one of 36 available presets.This lets you call up your own, signature sounds on
stage at the push of a button. REMOTE1™ offers you 4 banks with 9 presets each. Press the Mode/Store switch to access the Preset-
Mode. When the switch is lit,Preset-Mode is active. 9 different sounds can be stored in each of the banks, and directly accessed using the
switches 1- 9.
DIRECT-ACCESS-MODE
Changing Banks:
Press and hold MODE/STORE until it blinks:
Use switches 1 - 4 to select a bank
When turned off, REMOTE1 ™ stores all current settings automatically . When power is restored, the last settings are again active.
Setting the Gain / Clean Volume
Press and hold the BOOST switch for approximately 2 seconds, until it
blinks. Now use the Level Control on the REMOTE1™ to set the Gain
(as long as one of the overdrive channels, VINTAGE, CLASSIC, or
MODERN is activated), or the Clean Volume (as long as the clean
channel is activated).As with the 2nd MasterVolume, the Gain can only
be reduced using the Level Control knob, with results depending upon
how the Gain and/or Clean Volume contols are set on the AMP1™ . It is
therefore recommended to set the AMP1™ to maximum gain, and use
the Level Control on the REMOTE1™ to achieve the required amount
of Gain when storing a preset.
Press and Hold FX LOOP
until the switch blinks:
set Loops 1 - 4
The following functions are available when the Direct-Access-Mode is active (the Mode/Store switch is lit):
CLEAN, VINTAGE, CLASSIC,MODERN, BOOST, REVERB, FX-LOOP, adjustable 2nd Master Volume and PowerSoak.
These are additional functions for the AMP1™ that are not available without the REMOTE1™ .
Using the switches 1- 4, you can choose between the four patches,CLEAN, VINTAGE, CLASSIC, and MODERN. They can only be used one
at a time because only one of the four channels can be active. Switch 5(BOOST) activates the AMP1™ 's adjustable Boost. Switch 6( REVERB )
turns the adjustable Hall effect on or off,and Switch 7 activates and deactivates the FX-LOOP for the AMP1™ . The two extra functions that
are accessed with Switches 8(2nd Master Volume) and 9 (PowerSoak), can be adjusted with the Level Control knob which is situated
between the two switches.
Setting the 2nd Master
When Switch 8is activated and lit, the Level Control knob next to it
can be used to reduce the 2nd Master Volume as much as 10dB.
The 2nd Master Volume level is automatically stored when Switch 8is
deactivated, and can be recalled by activating Switch 8again.
Setting the PowerSoak
Activate the PowerSoak with Switch 9.The Switch is lit. Set the required
reduction with the Level Conrol knob.
1234
Setting the Looperkit
Press and hold the FX-Loop switch until it blinks. Switches 1- 4operate
the loops. Use Mode/Store to store.
MASTER
LEVEL
Mode Selection:
Direct Access Mode: switch is unlit
Preset Mode:switch is lit blue
PRESET 9
PRESET 7
PRESET 2
PRESET 1 PRESET 4
PRESET 3 PRESET 5
PRESET 6 PRESET 8
BANK 2
BANK 1 BANK 4
BANK 3
Preset Mode
Changing Banks
GAIN:
Press and Hold BOOST until
the switch blinks:
set the Gain
FX LOOP
LOOP 2
LOOP 1 LOOP 4
LOOP 3 BOOST
MASTER
VOLUME
POWER
SOAK
FX LOOP
VINTAGE
CLEAN MODERN
CLASSIC BOOST
REVERB
Direct Access Mode
Program Gain and Looperkit
OPERATING
