EN
Operang Instrucons
NOTE: Before using the tool, read the instrucon book carefully. This mul sharpener tool includes three working modules: HSS drill sharpener — Sharpens
all high speed steel drill bits from 3 mm to 10mm.Knife & Scissor Sharpener — Sharpens all straight edged knives & scissors. Chisel & plane sharpener —
Regrinds chisel & plane blades up to 51mm wide.

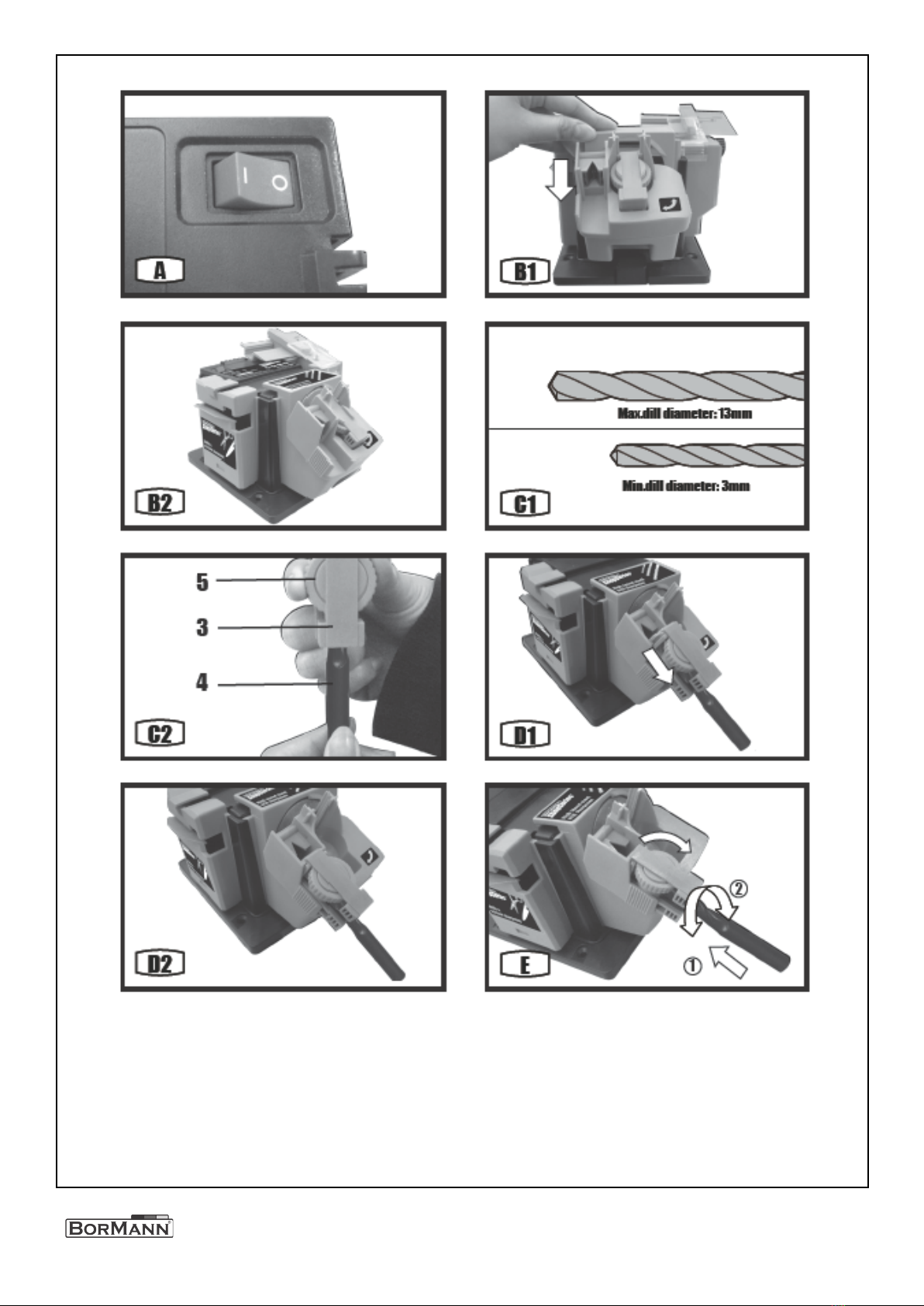

1. Switching on and o (see A)
WARNING! This electric mul-sharpener shall be xed on the stable posion before using.
To switch on, move the on/o switch (11) to the “I”posion.
To switch o, move the on/o switch to the “O” posion.
2. Sharpening HSS bits
WARNING! Before assembling the HSS drill sharpener (2), be sure the tool is unplugged and the on/o switch (11) is in “O’’ posion.
1) Slide the module labeled High Speed Steel Drill Sharpener onto the power unit. (SEE B1,B2)
2) Remove the clamp (3) from the clamp holder and insert the HSS drill bit (4) to be sharpened. Rotate the clamping ring (5) in clockwise direcon to ghten
the clamp lightly to leave the drill bit sll free to move. (SEE C1, C2)
3) Place the clamp containing your drill bit into the seng slot (6), using the grooves in the side to lower it in correctly. (SEE D1, D2)
4) Move the drill bit forward up so that it lays in the “V” guide and touches the metal end stop.(SEE E)
5) Turn the drill bit unl the V guide fully drops over it. All four drill bit corners should now be touching the V guide sides. (SEE E)
6) Ensure that the drill and holder are fully down in the seng slot. With the drill bit in this posion, ghten the clamping ring in clockwise direcon. (SEE E)
7) Li up the “V” guide and remove the clamp and drill bit. (SEE F)
8) Transfer the clamp and drill bit into the clamp holder. (SEE G)
9) Switch the power unit on. (SEE A)
10) Move the clamp holder from side to side as indicated by the arrow on the sharpener, securing with light nger pressure. (SEE H)
11) Remove drill bit and clamp and turn over (SEE I).Repeat Step 10.
12) Check the leading edge of both utes are equally sharp. They should meet exactly in the middle as in J1, not J2.
13) Switch the power unit o. Before removing the module, ensure the grinding wheel has stopped.
Important note!
1) When sharpening HSS drill bits Ø3.5mm toØ10mm(not includingØ3.5mm)(SEE J3),make the stepped surface (a) upward, and make the plane face the HSS
drill bits.
2) When sharpening HSS drill bits of Ø3mm toØ3.5mm ( includingØ3.5mm) (SEE J4), loose the clamping ring, then turn around the clamping ring and the
clamp with 1800 which show the stepped surface (a) downward. In other words, make the stepped face the drill bits.
3) Make sure the length of the HSS drill bits in sharpening is more than 70mm.
3. Sharpening knives
WARNING! Before assembling the knife&scissor sharpener(8), be sure the tool is unplugged and the on/o switch (11) is in “O’’ posion.
NOTE: This module is suitable for all straight edged, household knives and scissors only.
Do not use serrated edged blades.
1) Slide module labeled Knife & Scissor Sharpener (8) on to the power unit.
2) Switch the power unit on.
3) Hold the knife handle towards you and insert the handle end of the blade into knife sharpening slot(10). (SEE K)
4) As soon as the blade touches the grinding wheel, draw it with light steady pressure across the wheel to the p, then remove. Do not press hard.
5) Insert the second side of the blade into the other top guide slot and repeat step 4. (SEE L)
6) Repeat sharpening each side in turn unl a clean sharp edge is aained.
7) Switch the power unit o. Before removing the module, ensure that the grinding wheel has stopped.
4. Sharpening scissors
WARNING! Before assembling the knife&scissor sharpener(8),be sure the tool is unplugged and the on/o switch (11) is in ‘’O’’ posion.
NOTE: This module is suitable for all straight edged, household knives and scissors only.
Do not use serrated edged blades.
1) Slide module labeled Knife & Scissor Sharpener (8)onto the power unit.
2) Switch the power unit on.
3) Open the scissors fully.
4) Slide the rst scissor blade through the scissor sharpening slot.Keep the pivot of the scissors and other blade to right hand side. (SEE M)
5) Draw the blade across the grinding wheel from pivot to p. Use a light steady pressure, do not press too hard.
6) Remove and turn scissors over to sharpen the second blade. Keep the pivot to the right and sharpen from pivot to p. (SEE N)
7) Repeat if necessary, unl clean sharp edges are achieved.
8) Switch the power unit o. Before removing the module, ensure that the grinding wheel has stopped.
5. Sharpening Chisel & Plane Blades
WARNING! Before assembling the chisel&plane sharpener(12), be sure the tool is unplugged and the on/o switch (11) is in ‘’O’’ posion.
1) Slide the module labeled Chisel & Plane Sharpener(12) onto the power unit.

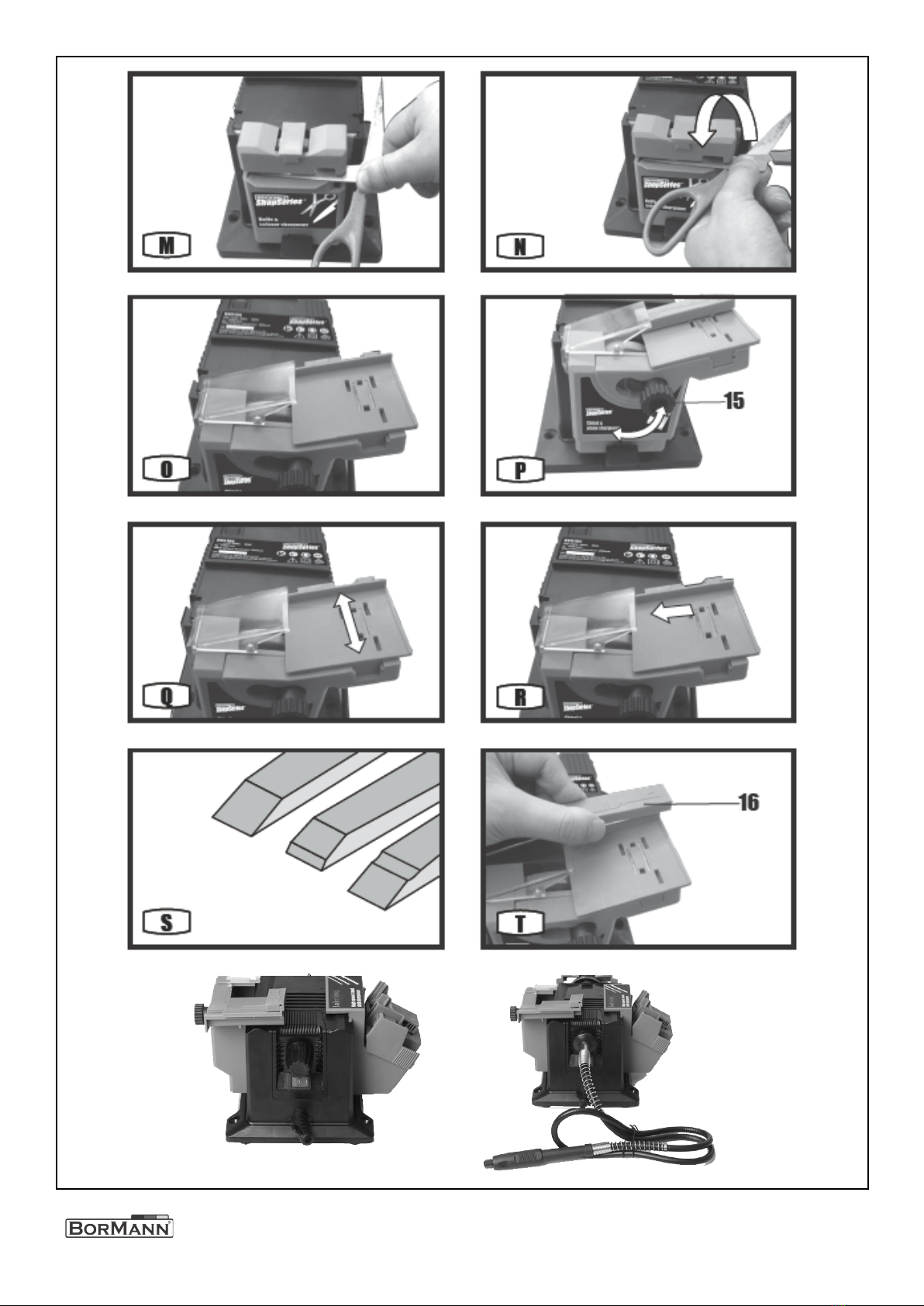

2) Place the blade against the back lip of the plate. The magnet(13) helps to hold it in place.(See O)
3) The sharpening angle must match the exisng bevelled angle on the blade p. Adjust, if necessary.
4)To alter the angle:
① Loosen the angle adjusng knob (15) in an-clockwise direcon.
② Adjust the plate. The sharpening angle is indicated by the small arrow. The adjustable grinding angle is from 20° to 40°.Make sure the blade edge touches
the grinding wheel.
③ Tighten the angle adjusng knob. (See P)
5) Switch the power unit on.
6)Slide the blade and plate with light steady pressure back and forth across the grinding wheel in a connuous moon. Do not hold the blade staonary. This
causes irregular sharpening. (See Q)

7
WWW.NIKOLAOUTOOLS.GR
EN
ENVIRONMENTAL DISPOSAL
In order to avoid damages on transportaon, the tool has to be delivered in solid packaging. Packaging as well as the unit and accessories are made of
recyclable materials and can be disposed accordingly. The tool's plascs components are marked according to their material, which makes it possible to remove
environmental friendly and dierenated because of available collecon facilies.
Only for EU countries
Do not dispose of electric tools together with household waste material!
In observance of European Direcve 2002/96/EC on waste electrical and electronic equipment and its implementaon in accordance with
naonal law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compable
recycling facility.
* The manufacturer reserves the right to make minor changes to product
design and technical specicaons without prior noce unless these
changes signicantly aect the performance and safety of the products.
The parts described / illustrated in the pages of the manual that you hold in
your hands may also concern other models of the manufacturer's product
line with similar features and may not be included in the product you just
acquired.
* To ensure the safety and reliability of the product and the warranty validity,
all repair, inspecon, repair or replacement work, including maintenance
and special adjustments, must only be carried out by technicians of the
authorized service department of the manufacturer.
* Always use the product with the supplied equipment. Operaon of the
product with non-provided equipment may cause malfuncons or even
serious injury or death. The manufacturer and the importer shall not be
liable for injuries and damages resulng from the use of non-conforming
equipment.
Technical Data
Model BMS6500
Voltage / Frequency 230-240 V AC / 50 Hz
Input Power 65 W
No-load Speed 6500 rpm
Drill Diameter 3 - 13 mm
Chisel and plane blade width 6 - 51mm
Cable 2 m
Features Flexible sha,
ABS + PA6 Housing
SPECIFICATIONS
7) Gradually adjust the blade down the plate while sharpening (See R). Do not press hard. Grind gradually, repeang the step.
8) Remove the blade and make sure the bevelled edge and p are evenly sharp. If not, adjust the grinding angle. It is important that the sharpening angle
matches the exisng bevelled angle of the blade. This avoids removing too much metal unnecessarily and keeps plane blades at their opmum shaving angle.
(See S)
9) When sharpening thin chisel blades, place the small chisel guide onto the plate to act as a spacer and sharpen as before. (See T)
10 )Switch the power unit o. Before removing the module, ensure the grinding wheel has stopped.
11) Recommend that aer grinding, the blade p is honed on an oil stone.
6. Drive sha
1)To t the drive sha, remove the cap from the drive sha connector and screw the inner end of the sha onto the threaded connector.
2)The outer end of the drive sha is ed with a collet. To loosen the collet, lock the drive sha with the locking pin and unscrew the retainer with the span-
ner provided.
3)Insert the sha of the tool to be used into the collet and re-ghten.
Maintenance
Remove the plug from the socket before carrying out any adjustment, servicing or maintenance.
Your power tool requires no addional lubricaon or maintenance.
There are no user serviceable parts in your power tool. Never use water or chemical cleaners to clean your power tool. Wipe clean with a dry cloth. Always
store your power tool in a dry place. Keep the motor venlaon slots clean. Keep all working controls free of dust. Occasionally you may see sparks through
the venlaon slots. This is normal and will not damage your power tool.
If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualied persons in order to avoid a hazard.
