Bosch GSB Professional 14 User manual

Robert Bosch GmbH
Geschäftsbereich Elektrowerkzeuge
D–70745 Leinfelden-Echterdingen
Germany
www.bosch-pt.com
2 609 932 624 (2008.07) O / 300 UNI
GSR | GSB Professional
14,4 VE-2 LI | 18 VE-2 LI
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke
gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimat
pl Instrukcją oryginalną
cs Původním návodem k
používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Оригинальное руководст-
во по эксплуатации
uk Оригінальна інструкція з
експлуатації
ro Instrucţiuni de folosire
originale
bg Оригинално ръководство
за експлоатация
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Oriģinālālietošanas
pamācība
lt Originali
instrukcija
OBJ_DOKU-12060-002.fm Page 1 Friday, July 18, 2008 9:02 AM

2 609 932 624 | (18.7.08) Bosch Power Tools
2|
Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 17
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 27
Español. . . . . . . . . . . . . . . . . . . . . . . . . . . .Página 38
Português. . . . . . . . . . . . . . . . . . . . . . . . . .Página 50
Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . .Pagina 61
Nederlands . . . . . . . . . . . . . . . . . . . . . . . . .Pagina 73
Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 84
Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 94
Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 103
Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Sivu 112
Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 122
Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Sayfa 134
Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Strona 144
Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 156
Slovensky . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 166
Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 177
Русский . . . . . . . . . . . . . . . . . . . . . . . . Страница 189
Українська . . . . . . . . . . . . . . . . . . . . . . . Сторінка 201
Română . . . . . . . . . . . . . . . . . . . . . . . . . . .Pagina 212
Български . . . . . . . . . . . . . . . . . . . . . . Страница 223
Srpski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 236
Slovensko. . . . . . . . . . . . . . . . . . . . . . . . . . .Stran 246
Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 257
Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 268
Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 278
Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . Puslapis 289
OBJ_BUCH-690-002.book Page 2 Friday, July 18, 2008 9:04 AM

3|
2 609 932 624 | (18.7.08) Bosch Power Tools
2 608 572 247
(1,5 – 13 mm)
AL 1860 CV
(14,4 / 18 V)
2 607 225 322 (EU)
2 607 225 324 (UK)
2 607 225 326 (AUS)
2 607 225 334 (KOR)
2 605 438 673
14,4 V (Li-Ion)
2 607 336 078 (2,6 Ah)
18 V (Li-Ion)
2 607 336 092 (2,6 Ah)
GSR 14,4 VE-2 LI
GSB 14,4 VE-2 LI:
2 605 438 674
GSR 18 VE-2 LI
GSB 18 VE-2 LI:
2 602 025 169
OBJ_BUCH-690-002.book Page 3 Friday, July 18, 2008 9:04 AM

4|
2 609 932 624 | (18.7.08) Bosch Power Tools
BA
GSR 14,4 VE-2 LI
Professional
GSB 18 VE-2 LI
Professional
3
4
2
1
78
10
11
5
5
12
6
9
6
1
13
6
OBJ_BUCH-690-002.book Page 4 Friday, July 18, 2008 9:04 AM

5|
2 609 932 624 | (18.7.08) Bosch Power Tools
HG
FE
DC
10
10
16
4
14 1 15 1
151
17
OBJ_BUCH-690-002.book Page 5 Friday, July 18, 2008 9:04 AM

6| Deutsch
2 609 932 624 | (18.7.08) Bosch Power Tools
de
Sicherheitshinweise
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge
Lesen Sie alle Sicherheitshin-
weise und Anweisungen. Ver-
säumnisse bei der Einhaltung der Sicherheits-
hinweise und Anweisungen können elektrischen
Schlag, Brand und/oder schwere Verletzungen
verursachen.
Bewahren Sie alle Sicherheitshinweise und An-
weisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete
Begriff „Elektrowerkzeug“ bezieht sich auf netz-
betriebene Elektrowerkzeuge (mit Netzkabel)
und auf akkubetriebene Elektrowerkzeuge (oh-
ne Netzkabel).
1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber
und gut beleuchtet. Unordnung oder un-
beleuchtete Arbeitsbereiche können zu
Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug
nicht in explosionsgefährdeter Umge-
bung, in der sich brennbare Flüssigkei-
ten, Gase oder Stäube befinden. Elektro-
werkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen
während der Benutzung des Elektro-
werkzeugs fern. Bei Ablenkung können
Sie die Kontrolle über das Gerät verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerk-
zeuges muss in die Steckdose passen. Der
Stecker darf in keiner Weise verändert
werden. Verwenden Sie keine Adapterste-
cker gemeinsam mit schutzgeerdeten
Elektrowerkzeugen. Unveränderte Stecker
und passende Steckdosen verringern das
Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geer-
deten Oberflächen wie von Rohren, Hei-
zungen, Herden und Kühlschränken. Es
besteht ein erhöhtes Risiko durch elektri-
schen Schlag, wenn Ihr Körper geerdet
ist.
c) Halten Sie Elektrowerkzeuge von Regen
oder Nässe fern. Das Eindringen von Was-
ser in ein Elektrowerkzeug erhöht das Ri-
siko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht,
um das Elektrowerkzeug zu tragen, auf-
zuhängen oder um den Stecker aus der
Steckdose zu ziehen. Halten Sie das Ka-
bel fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Geräteteilen. Be-
schädigte oder verwickelte Kabel erhöhen
das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im
Freien arbeiten, verwenden Sie nur Ver-
längerungskabel, die auch für den Au-
ßenbereich geeignet sind. Die Anwen-
dung eines für den Außenbereich
geeigneten Verlängerungskabels verrin-
gert das Risiko eines elektrischen Schla-
ges.
f) Wenn der Betrieb des Elektrowerkzeu-
ges in feuchter Umgebung nicht ver-
meidbar ist, verwenden Sie einen Fehler-
stromschutzschalter. Der Einsatz eines
Fehlerstromschutzschalters vermindert
das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie dar-
auf, was Sie tun, und gehen Sie mit Ver-
nunft an die Arbeit mit einem Elektro-
werkzeug. Benutzen Sie kein
Elektrowerkzeug, wenn Sie müde sind
oder unter dem Einfluss von Drogen, Al-
kohol oder Medikamenten stehen. Ein
Moment der Unachtsamkeit beim Ge-
brauch des Elektrowerkzeuges kann zu
ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüs-
tung und immer eine Schutzbrille. Das
Tragen persönlicher Schutzausrüstung,
wie Staubmaske, rutschfeste Sicherheits-
schuhe, Schutzhelm oder Gehörschutz, je
nach Art und Einsatz des Elektrowerkzeu-
ges, verringert das Risiko von Verletzun-
gen.
WARNUNG
OBJ_BUCH-690-002.book Page 6 Friday, July 18, 2008 9:04 AM

Deutsch | 7
Bosch Power Tools 2 609 932 624 | (18.7.08)
c) Vermeiden Sie eine unbeabsichtigte In-
betriebnahme. Vergewissern Sie sich,
dass das Elektrowerkzeug ausgeschaltet
ist, bevor Sie es an die Stromversorgung
und/oder den Akku anschließen, es auf-
nehmen oder tragen. Wenn Sie beim Tra-
gen des Elektrowerkzeuges den Finger am
Schalter haben oder das Gerät einge-
schaltet an die Stromversorgung anschlie-
ßen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das Elek-
trowerkzeug einschalten. Ein Werkzeug
oder Schlüssel, der sich in einem drehen-
den Geräteteil befindet, kann zu Verlet-
zungen führen.
e) Vermeiden Sie eine abnormale Körper-
haltung. Sorgen Sie für einen sicheren
Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das
Elektrowerkzeug in unerwarteten Situati-
onen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen
Sie keine weite Kleidung oder Schmuck.
Halten Sie Haare, Kleidung und Hand-
schuhe fern von sich bewegenden Tei-
len. Lockere Kleidung, Schmuck oder lan-
ge Haare können von sich bewegenden
Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangein-
richtungen montiert werden können,
vergewissern Sie sich, dass diese ange-
schlossen sind und richtig verwendet
werden. Verwendung einer Staubabsau-
gung kann Gefährdungen durch Staub ver-
ringern.
4) Verwendung und Behandlung des Elektro-
werkzeuges
a) Überlasten Sie das Gerät nicht. Verwen-
den Sie für Ihre Arbeit das dafür be-
stimmte Elektrowerkzeug. Mit dem pas-
senden Elektrowerkzeug arbeiten Sie
besser und sicherer im angegebenen Leis-
tungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, des-
sen Schalter defekt ist. Ein Elektrowerk-
zeug, das sich nicht mehr ein- oder aus-
schalten lässt, ist gefährlich und muss
repariert werden.
c) Ziehen Sie den Stecker aus der Steckdo-
se und/oder entfernen Sie den Akku, be-
vor Sie Geräteeinstellungen vornehmen,
Zubehörteile wechseln oder das Gerät
weglegen. Diese Vorsichtsmaßnahme ver-
hindert den unbeabsichtigten Start des
Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerk-
zeuge außerhalb der Reichweite von Kin-
dern auf. Lassen Sie Personen das Gerät
nicht benutzen, die mit diesem nicht ver-
traut sind oder diese Anweisungen nicht
gelesen haben. Elektrowerkzeuge sind
gefährlich, wenn sie von unerfahrenen
Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorg-
falt. Kontrollieren Sie, ob bewegliche
Teile einwandfrei funktionieren und
nicht klemmen, ob Teile gebrochen oder
so beschädigt sind, dass die Funktion
des Elektrowerkzeuges beeinträchtigt
ist. Lassen Sie beschädigte Teile vor dem
Einsatz des Gerätes reparieren. Viele Un-
fälle haben ihre Ursache in schlecht ge-
warteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und
sauber. Sorgfältig gepflegte Schneid-
werkzeuge mit scharfen Schneidkanten
verklemmen sich weniger und sind leich-
ter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zube-
hör, Einsatzwerkzeuge usw. entspre-
chend diesen Anweisungen. Berücksich-
tigen Sie dabei die Arbeitsbedingungen
und die auszuführende Tätigkeit. Der Ge-
brauch von Elektrowerkzeugen für andere
als die vorgesehenen Anwendungen kann
zu gefährlichen Situationen führen.
OBJ_BUCH-690-002.book Page 7 Friday, July 18, 2008 9:04 AM

8| Deutsch
2 609 932 624 | (18.7.08) Bosch Power Tools
5) Verwendung und Behandlung des Akku-
werkzeuges
a) Laden Sie die Akkus nur in Ladegeräten
auf, die vom Hersteller empfohlen wer-
den. Für ein Ladegerät, das für eine be-
stimmte Art von Akkus geeignet ist, be-
steht Brandgefahr, wenn es mit anderen
Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehe-
nen Akkus in den Elektrowerkzeugen.
Der Gebrauch von anderen Akkus kann zu
Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku
fern von Büroklammern, Münzen,
Schlüsseln, Nägeln, Schrauben oder an-
deren kleinen Metallgegenständen, die
eine Überbrückung der Kontakte verur-
sachen könnten. Ein Kurzschluss zwi-
schen den Akkukontakten kann Verbren-
nungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssig-
keit aus dem Akku austreten. Vermeiden
Sie den Kontakt damit. Bei zufälligem
Kontakt mit Wasser abspülen. Wenn die
Flüssigkeit in die Augen kommt, nehmen
Sie zusätzlich ärztliche Hilfe in An-
spruch. Austretende Akkuflüssigkeit kann
zu Hautreizungen oder Verbrennungen
führen.
6) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von
qualifiziertem Fachpersonal und nur mit
Original-Ersatzteilen reparieren. Damit
wird sichergestellt, dass die Sicherheit
des Elektrowerkzeuges erhalten bleibt.
Sicherheitshinweise für Bohrmaschinen
GSB14,4VE-2LI/GSB18VE-2LI
fTragen Sie Gehörschutz beim Schlagboh-
ren. Die Einwirkung von Lärm kann Gehörver-
lust bewirken.
GSR18VE-2LI/GSB18VE-2LI
fBenutzen Sie mit dem Gerät gelieferte Zu-
satzhandgriffe. Der Verlust der Kontrolle
kann zu Verletzungen führen.
fHalten Sie das Elektrowerkzeug beim Arbei-
ten fest mit beiden Händen und sorgen Sie
für einen sicheren Stand. Das Elektrowerk-
zeug wird mit zwei Händen sicherer geführt.
GSR14,4VE-2LI/GSR18VE-2LI/
GSB14,4VE-2LI/GSB18VE-2LI
fHalten Sie das Gerät an den isolierten Griff-
flächen, wenn Sie Arbeiten ausführen, bei
denen das Einsatzwerkzeug verborgene
Stromleitungen treffen kann. Der Kontakt
mit einer spannungsführenden Leitung kann
auch metallene Geräteteile unter Spannung
setzen und zu einem elektrischen Schlag füh-
ren.
fVerwenden Sie geeignete Suchgeräte, um
verborgene Versorgungsleitungen aufzu-
spüren, oder ziehen Sie die örtliche Versor-
gungsgesellschaft hinzu. Kontakt mit Elek-
troleitungen kann zu Feuer und elektrischem
Schlag führen. Beschädigung einer Gaslei-
tung kann zur Explosion führen. Eindringen in
eine Wasserleitung verursacht Sachbeschä-
digung.
fSchalten Sie das Elektrowerkzeug sofort
aus, wenn das Einsatzwerkzeug blockiert.
Seien Sie auf hohe Reaktionsmomente ge-
fasst, die einen Rückschlag verursachen.
Das Einsatzwerkzeug blockiert wenn:
— das Elektrowerkzeug überlastet wird oder
— es im zu bearbeitenden Werkstück verkan-
tet.
fHalten Sie das Elektrowerkzeug gut fest.
Beim Festziehen und Lösen von Schrauben
können kurzfristig hohe Reaktionsmomente
auftreten.
fSichern Sie das Werkstück. Ein mit Spann-
vorrichtungen oder Schraubstock festgehal-
tenes Werkstück ist sicherer gehalten als mit
Ihrer Hand.
fHalten Sie Ihren Arbeitsplatz sauber. Mate-
rialmischungen sind besonders gefährlich.
Leichtmetallstaub kann brennen oder explo-
dieren.
OBJ_BUCH-690-002.book Page 8 Friday, July 18, 2008 9:04 AM

Deutsch | 9
Bosch Power Tools 2 609 932 624 | (18.7.08)
fWarten Sie, bis das Elektrowerkzeug zum
Stillstand gekommen ist, bevor Sie es able-
gen. Das Einsatzwerkzeug kann sich verha-
ken und zum Verlust der Kontrolle über das
Elektrowerkzeug führen.
fVermeiden Sie ein versehentliches Ein-
schalten. Vergewissern Sie sich, dass der
Ein-/Ausschalter in ausgeschalteter Positi-
on ist, bevor Sie einen Akku einsetzen. Das
Tragen des Elektrowerkzeugs mit Ihrem Fin-
ger am Ein-/Ausschalter oder das Einsetzen
des Akkus in das eingeschaltete Elektrowerk-
zeug kann zu Unfällen führen.
fÖffnen Sie den Akku nicht. Es besteht die
Gefahr eines Kurzschlusses.
Schützen Sie den Akku vor Hitze, z. B.
auch vor dauernder Sonneneinstrah-
lung, und Feuer. Es besteht Explosi-
onsgefahr.
fBei Beschädigung und unsachgemäßem Ge-
brauch des Akkus können Dämpfe austre-
ten. Führen Sie Frischluft zu und suchen Sie
bei Beschwerden einen Arzt auf. Die Dämp-
fe können die Atemwege reizen.
fBei defektem Akku kann Flüssigkeit austre-
ten und angrenzende Gegenstände benet-
zen. Überprüfen Sie betroffene Teile. Reini-
gen Sie diese oder tauschen Sie sie
gegebenenfalls aus.
fVerwenden Sie den Akku nur in Verbindung
mit Ihrem Bosch Elektrowerkzeug. Nur so
wird der Akku vor gefährlicher Überlastung
geschützt.
Funktionsbeschreibung
Lesen Sie alle Sicherheitshinweise
und Anweisungen. Versäumnisse
bei der Einhaltung der Sicherheits-
hinweise und Anweisungen können
elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bitte klappen Sie die Aufklappseite mit der Dar-
stellung des Elektrowerkzeugs auf, und lassen
Sie diese Seite aufgeklappt, während Sie die
Betriebsanleitung lesen.
Bestimmungsgemäßer Gebrauch
GSR14,4VE-2LI/GSR18VE-2LI
Das Elektrowerkzeug ist bestimmt zum Eindre-
hen und Lösen von Schrauben sowie zum Boh-
ren in Holz, Metall, Keramik und Kunststoff.
GSB14,4VE-2LI/GSB18VE-2LI
Das Elektrowerkzeug ist bestimmt zum Eindre-
hen und Lösen von Schrauben sowie zum Boh-
ren in Holz, Metall, Keramik und Kunststoff und
zum Schlagbohren in Ziegel, Mauerwerk und Ge-
stein.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Kompo-
nenten bezieht sich auf die Darstellung des Elek-
trowerkzeuges auf der Grafikseite.
1Schnellspannbohrfutter
2Einstellring Drehmomentvorwahl
3Gangwahlschalter
4Einstellring Betriebsartvorwahl
(GSB14,4VE-2LI/GSB18VE-2LI)
5Zusatzgriff
(GSR 18 VE-2 LI/ GSB 18 VE-2 LI)
6Schrauberbit*
7Akku-Entriegelungstaste
8Akku*
9Lampe „Power Light“
10 Drehrichtungsumschalter
11 Ein-/Ausschalter
12 Spannband Zusatzgriff
13 Universalbithalter*
14 Sicherungsschraube für Schnellspannbohr-
futter
15 Innensechskantschlüssel*
16 Schleifkohlenhalterung
17 Abdeckkappe
*Abgebildetes oder beschriebenes Zubehör gehört
nicht zum Standard-Lieferumfang.
OBJ_BUCH-690-002.book Page 9 Friday, July 18, 2008 9:04 AM

10 | Deutsch
2 609 932 624 | (18.7.08) Bosch Power Tools
Technische Daten
Geräusch-/Vibrationsinformation
Messwerte ermittelt entsprechend EN 60745.
GSR14,4VE-2LI/GSR18VE-2LI
Der A-bewertete Schalldruckpegel des Elektro-
werkzeugs beträgt typischerweise 72 dB(A). Un-
sicherheit K=3 dB.
Der Geräuschpegel beim Arbeiten kann
80 dB(A) überschreiten.
Gehörschutz tragen!
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745:
Bohren in Metall: Schwingungsemissionswert
ah=2,5 m/s2, Unsicherheit K=1,5 m/s2,
Schrauben: Schwingungsemissionswert
ah=2,5 m/s2, Unsicherheit K=1,5 m/s2.
GSB14,4VE-2LI/GSB18VE-2LI
Der A-bewertete Geräuschpegel des Elektro-
werkzeugs beträgt typischerweise: Schalldruck-
pegel 93 dB(A); Schallleistungspegel
104 dB(A). Unsicherheit K=3 dB.
Gehörschutz tragen!
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745:
Bohren in Metall: Schwingungsemissionswert
ah=2,5 m/s2, Unsicherheit K =1,5 m/s2,
Schlagbohren in Beton: Schwingungsemissions-
wert ah=13 m/s2, Unsicherheit K =1,5 m/s2,
Schrauben: Schwingungsemissionswert
ah=2,5 m/s2, Unsicherheit K =1,5 m/s2.
Akku-Bohrschrauber GSR ...
Professional
14,4 VE-2 LI 18 VE-2 LI
Akku-Schlagbohrschrauber GSB ...
Professional
14,4 VE-2 LI 18 VE-2 LI
Sachnummer 3 601 ... H61 T.. H61 S.. H59 T.. H59 S..
Nennspannung V= 14,4 18 14,4 18
Leerlaufdrehzahl
–1.Gang
–2.Gang
min-1
min-1
0 – 380
0 – 1700
0 – 420
0 – 1800
0–380
0–1700
0–480
0–2050
Schlagzahl bei Leerlaufdreh-
zahl min-1 ––2550030750
max. Drehmoment harter/wei-
cher Schraubfall nach
ISO 5393 Nm 80/30 88/35 75/30 80/32
max. Bohr-Ø
–Stahl
–Holz
– Mauerwerk
mm
mm
mm
13
45
–
13
50
–
13
40
14
13
45
15
max. Schrauben-Ø mm 10 12 10 10
Bohrfutterspannbereich mm 1,5 – 13 1,5 – 13 1,5 – 13 1,5 – 13
Bohrspindelgewinde 1/2" 1/2" 1/2" 1/2"
Gewicht entsprechend
EPTA-Procedure 01/2003 kg 2,3 2,4 2,4 2,5
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzel-
ner Elektrowerkzeuge können variieren.
OBJ_BUCH-690-002.book Page 10 Friday, July 18, 2008 9:04 AM

Deutsch | 11
Bosch Power Tools 2 609 932 624 | (18.7.08)
GSR14,4VE-2LI/GSR18VE-2LI/
GSB14,4VE-2LI/GSB18VE-2LI
Der in diesen Anweisungen angegebene Schwin-
gungspegel ist entsprechend einem in EN 60745
genormten Messverfahren gemessen worden
und kann für den Vergleich von Elektrowerkzeu-
gen miteinander verwendet werden. Er eignet
sich auch für eine vorläufige Einschätzung der
Schwingungsbelastung.
Der angegebene Schwingungspegel repräsen-
tiert die hauptsächlichen Anwendungen des Elek-
trowerkzeugs. Wenn allerdings das Elektrowerk-
zeug für andere Anwendungen, mit
abweichenden Einsatzwerkzeugen oder ungenü-
gender Wartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die
Schwingungsbelastung über den gesamten Ar-
beitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungs-
belastung sollten auch die Zeiten berücksichtigt
werden, in denen das Gerät abgeschaltet ist oder
zwar läuft, aber nicht tatsächlich im Einsatz ist.
Dies kann die Schwingungsbelastung über den ge-
samten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum
Schutz des Bedieners vor der Wirkung von Schwin-
gungen fest wie zum Beispiel: Wartung von Elek-
trowerkzeug und Einsatzwerkzeugen, Warmhalten
der Hände, Organisation der Arbeitsabläufe.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass
das unter „Technische Daten“ beschriebene
Produkt mit den folgenden Normen oder norma-
tiven Dokumenten übereinstimmt: EN 60745 ge-
mäß den Bestimmungen der Richtlinien
2004/108/EG, 98/37/EG (bis 28.12.2009),
2006/42/EG (ab 29.12.2009).
Technische Unterlagen bei:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
30.06.2008, Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Montage
Akku laden
fBenutzen Sie nur die auf der Zubehörseite
aufgeführten Ladegeräte. Nur diese Ladege-
räte sind auf den bei Ihrem Elektrowerkzeug
verwendeten Li-Ionen-Akku abgestimmt.
Hinweis: Der Akku wird teilgeladen ausgeliefert.
Um die volle Leistung des Akkus zu gewährleis-
ten, laden Sie vor dem ersten Einsatz den Akku
vollständig im Ladegerät auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen
werden, ohne die Lebensdauer zu verkürzen. Ei-
ne Unterbrechung des Ladevorganges schädigt
den Akku nicht.
Der Li-Ionen-Akku ist durch die „Electronic Cell
Protection (ECP)“ gegen Tiefentladung ge-
schützt. Bei entladenem Akku wird das Elektro-
werkzeug durch eine Schutzschaltung abge-
schaltet: Das Einsatzwerkzeug bewegt sich
nicht mehr.
Drücken Sie nach dem automa-
tischen Abschalten des Elek-
trowerkzeuges nicht weiter auf den Ein-/Aus-
schalter. Der Akku kann beschädigt werden.
Der Akku ist mit einer NTC-Temperaturüberwa-
chung ausgestattet, welche ein Aufladen nur im
Temperaturbereich zwischen 0 °C und 45 °C zu-
lässt. Dadurch wird eine hohe Akku-Lebensdau-
er erreicht.
Beachten Sie die Hinweise zur Entsorgung.

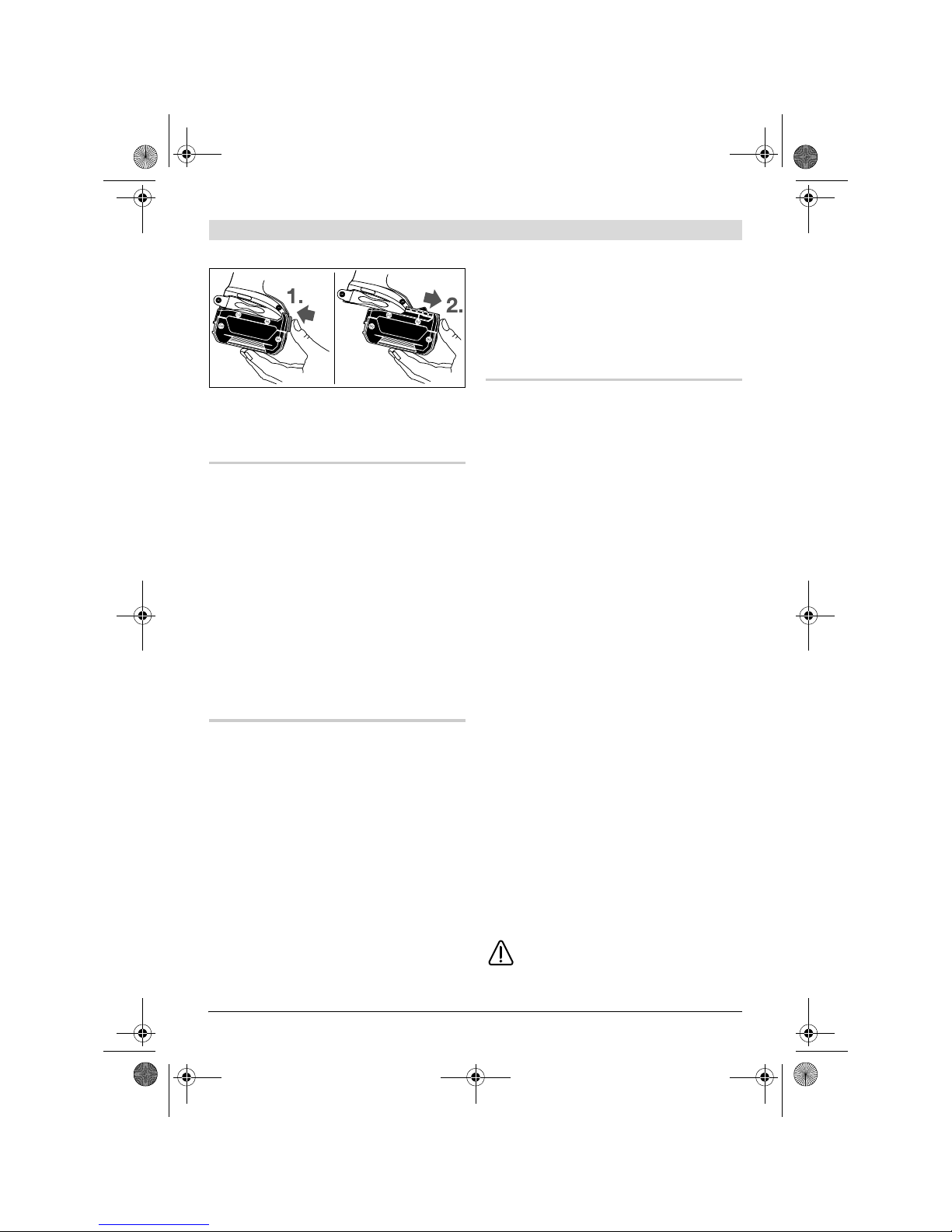

Akku entnehmen
Der Akku 8verfügt über zwei Verriegelungsstu-
fen, die verhindern sollen, dass der Akku beim
unbeabsichtigten Drücken der Akku-Entriege-
lungstaste 7herausfällt. Solange der Akku im
Elektrowerkzeug eingesetzt ist, wird er durch ei-
ne Feder in Position gehalten.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
ACHTUNG
OBJ_BUCH-690-002.book Page 11 Friday, July 18, 2008 9:04 AM

12 | Deutsch
2 609 932 624 | (18.7.08) Bosch Power Tools
Zur Entnahme des Akkus 8drücken Sie die Ent-
riegelungstaste 7und ziehen den Akku nach
vorn aus dem Elektrowerkzeug. Wenden Sie da-
bei keine Gewalt an.
Zusatzgriff (GSR 18 VE-2 LI/
GSB 18 VE-2 LI) (siehe Bild A)
fVerwenden Sie Ihr Elektrowerkzeug nur mit
dem Zusatzgriff 5.
Sie können den Zusatzgriff 5beliebig schwen-
ken, um eine sichere und ermüdungsarme Ar-
beitshaltung zu erreichen.
Drehen Sie das untere Griffstück des Zusatz-
griffs 5entgegen dem Uhrzeigersinn und
schwenken Sie den Zusatzgriff 5in die ge-
wünschte Position. Danach drehen Sie das unte-
re Griffstück des Zusatzgriffs 5im Uhrzeigersinn
wieder fest.
Das Spannband 12 des Zusatzgriffs muss in der
entsprechenden Nut sitzen.
Werkzeugwechsel (siehe Bild B)
fBringen Sie vor allen Arbeiten am Elektro-
werkzeug (z.B. Wartung, Werkzeugwechsel
etc.) sowie bei dessen Transport und Auf-
bewahrung den Drehrichtungsumschalter
in Mittelstellung. Bei unbeabsichtigtem Be-
tätigen des Ein-/Ausschalters besteht Verlet-
zungsgefahr.
Bei nicht gedrücktem Ein-/Ausschalter 11 wird
die Bohrspindel arretiert. Dies ermöglicht ein
schnelles, bequemes und einfaches Wechseln
des Einsatzwerkzeuges im Bohrfutter.
Öffnen Sie das Schnellspannbohrfutter 1durch
Drehen in Drehrichtung n, bis das Werkzeug ein-
gesetzt werden kann. Setzen Sie das Werkzeug
ein.
Drehen Sie die Hülse des Schnellspannbohrfut-
ters 1in Drehrichtung ovon Hand kräftig zu, bis
kein Überrasten mehr hörbar ist. Das Bohrfutter
wird dadurch automatisch verriegelt.
Die Verriegelung löst sich wieder, wenn Sie zum
Entfernen des Werkzeuges die Hülse in Gegen-
richtung drehen.
Bohrfutter wechseln
fBringen Sie vor allen Arbeiten am Elektro-
werkzeug (z.B. Wartung, Werkzeugwechsel
etc.) sowie bei dessen Transport und Auf-
bewahrung den Drehrichtungsumschalter
in Mittelstellung. Bei unbeabsichtigtem Be-
tätigen des Ein-/Ausschalters besteht Verlet-
zungsgefahr.
Sicherungsschraube entfernen (siehe Bild C)
Das Schnellspannbohrfutter 1ist gegen unbeab-
sichtiges Lösen von der Bohrspindel mit einer
Sicherungsschraube 14 gesichert. Öffnen Sie
das Schnellspannbohrfutter 1vollständig und
drehen Sie die Sicherungsschraube 14 in Dreh-
richtung nheraus. Beachten Sie, dass die Si-
cherungsschraube ein Linksgewinde hat.
Bohrfutter demontieren (siehe Bild D)
Spannen Sie einen Innensechskantschlüssel 15
mit dem kurzen Schaft voran in das Schnell-
spannbohrfutter 1ein.
Legen Sie das Elektrowerkzeug auf eine stand-
feste Unterlage, z. B. eine Werkbank. Halten Sie
das Elektrowerkzeug fest und lösen Sie das
Schnellspannbohrfutter 1durch Drehen des In-
nensechskantschlüssels 15 in Drehrichtung n.
Ein festsitzendes Schnellspannbohrfutter wird
durch einen leichten Schlag auf den langen
Schaft des Innensechskantschlüssels 15 gelöst.
Entfernen Sie den Innensechskantschlüssel aus
dem Schnellspannbohrfutter und schrauben Sie
das Schnellspannbohrfutter vollständig ab.
Bohrfutter montieren (siehe Bild E)
Die Montage des Schnellspannbohrfutters er-
folgt in umgekehrter Reihenfolge.
Das Bohrfutter muss mit einem Anzugs-
drehmoment von ca. 10–25 Nm festge-
zogen werden.
OBJ_BUCH-690-002.book Page 12 Friday, July 18, 2008 9:04 AM

Deutsch | 13
Bosch Power Tools 2 609 932 624 | (18.7.08)
Schrauben Sie die Sicherungsschraube 14 ent-
gegen dem Uhrzeigersinn in das geöffnete
Schnellspannbohrfutter, Anzugsdrehmoment
ca. 1,5–2,5 Nm. Verwenden Sie jeweils eine
neue Sicherungsschraube, da auf deren Gewin-
de eine Sicherungsklebemasse aufgebracht ist,
die bei mehrfacher Verwendung ihre Wirkung
verliert.
Staub-/Späneabsaugung
fStäube von Materialien wie bleihaltigem An-
strich, einigen Holzarten, Mineralien und Me-
tall können gesundheitsschädlich sein. Be-
rühren oder Einatmen der Stäube können
allergische Reaktionen und/oder Atem-
wegserkrankungen des Benutzers oder in der
Nähe befindlicher Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchen-
staub gelten als krebserzeugend, besonders
in Verbindung mit Zusatzstoffen zur Holzbe-
handlung (Chromat, Holzschutzmittel). As-
besthaltiges Material darf nur von Fachleuten
bearbeitet werden.
– Sorgen Sie für gute Belüftung des Arbeits-
platzes.
– Es wird empfohlen, eine Atemschutzmas-
ke mit Filterklasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschrif-
ten für die zu bearbeitenden Materialien.
Betrieb
Inbetriebnahme
Akku einsetzen
fVerwenden Sie nur original Bosch Li-Ionen-
Akkus mit der auf dem Typenschild Ihres
Elektrowerkzeugs angegebenen Spannung.
Der Gebrauch von anderen Akkus kann zu
Verletzungen und Brandgefahr führen.
Stellen Sie den Drehrichtungsumschalter 10 auf
Mittelstellung, um das Elektrowerkzeug vor un-
beabsichtigtem Einschalten zu schützen.
Schieben Sie den geladenen Akku 8von vorn in
den Fuß des Elektrowerkzeugs hinein. Drücken
Sie den Akku vollständig in den Fuß, bis der rote
Streifen nicht mehr zu sehen und der Akku si-
cher verriegelt ist.
Drehrichtung einstellen (siehe Bild F)
Mit dem Drehrichtungsumschalter 10 können
Sie die Drehrichtung des Elektrowerkzeuges än-
dern. Bei gedrücktem Ein-/Ausschalter 11 ist
dies jedoch nicht möglich.
Rechtslauf: Zum Bohren und Eindrehen von
Schrauben drücken Sie den Drehrichtungsum-
schalter 10 nach links bis zum Anschlag durch.
Linkslauf: Zum Lösen bzw. Herausdrehen von
Schrauben und Muttern drücken Sie den Dreh-
richtungsumschalter 10 nach rechts bis zum An-
schlag durch.
Drehmoment vorwählen
Mit dem Einstellring Drehmomentvorwahl 2 kön-
nen Sie das benötigte Drehmoment in
25+1 Stufen vorwählen. Bei richtiger Einstel-
lung wird das Einsatzwerkzeug gestoppt, sobald
die Schraube bündig in das Material eingedreht
ist bzw. das eingestellte Drehmoment erreicht
ist. In Position „ “ ist die Überrastkupplung
deaktiviert, z. B. zum Bohren.
Wählen Sie beim Herausdrehen von Schrauben
eventuell eine höhere Einstellung bzw. stellen
Sie auf das Symbol „ “.
Stufe 1–20:
Kleineres Drehmoment zum Eindrehen von
Schrauben mit kleinem Durchmesser oder in
weiche Werkstoffe. Feine Abstufungen des
Drehmoments zwischen den einzelnen Einstell-
positionen.
Stufe 21–25:
Größeres Drehmoment zum Eindrehen von
Schrauben mit großem Durchmesser oder in
harte Werkstoffe. Grobe Abstufungen des Dreh-
moments zwischen den einzelnen Einstellpositi-
onen.
Betriebsart einstellen (GSB 14,4 VE-2 LI/
GSB18VE-2LI)(sieheBildG)
Mit dem Einstellring Betriebsartvorwahl 4kön-
nen Sie zwischen Bohren/Schrauben und
Schlagbohren wählen.
OBJ_BUCH-690-002.book Page 13 Friday, July 18, 2008 9:04 AM

14 | Deutsch
2 609 932 624 | (18.7.08) Bosch Power Tools
Bohren und Schrauben
Drehen Sie den Einstellring 4auf das
Symbol „Bohren ohne Schlag“.
Schlagbohren
Stellen Sie den Einstellring 4auf das
Symbol „Schlagbohren“.
In Position „Schlagbohren“ ist die Überrast-
kupplung deaktiviert und stets die maximale
Leistung wirksam.
Mechanische Gangwahl
fSie können den Gangwahlschalter 3 bei
Stillstand oder bei laufendem Elektrowerk-
zeug betätigen. Dies sollte jedoch nicht bei
voller Belastung oder maximaler Drehzahl
erfolgen.
Mit dem Gangwahlschalter 3 können 2 Drehzahl-
bereiche vorgewählt werden.
Gang I:
Niedriger Drehzahlbereich; zum Schrauben oder
zum Arbeiten mit großem Bohrdurchmesser.
Gang II:
Hoher Drehzahlbereich; zum Arbeiten mit klei-
nem Bohrdurchmesser.
Lässt sich der Gangwahlschalter 3 nicht bis zum
Anschlag schieben, drehen Sie das Bohrfutter
mit dem Bohrer etwas.
Ein-/Ausschalten
Drücken Sie zur Inbetriebnahme des Elektro-
werkzeuges den Ein-/Ausschalter 11 und halten
Sie ihn gedrückt.
Die Lampe 9leuchtet bei leicht oder vollständig
gedrücktem Ein-/Ausschalter 11 und ermöglicht
das Ausleuchten des Arbeitsbereiches bei un-
günstigen Lichtverhältnissen.
Um das Elektrowerkzeug auszuschalten lassen
Sie den Ein-/Ausschalter 11 los.
Drehzahl einstellen
Sie können die Drehzahl des eingeschalteten
Elektrowerkzeugs stufenlos regulieren, je nach-
dem, wie weit Sie den Ein-/Ausschalter 11 ein-
drücken.
Leichter Druck auf den Ein-/Ausschalter 11 be-
wirkt eine niedrige Drehzahl. Mit zunehmenden
Druck erhöht sich die Drehzahl.
Vollautomatische Spindelarretierung
(Auto-Lock)
Bei nicht gedrücktem Ein-/Ausschalter 11 wird
die Bohrspindel und damit die Werkzeugaufnah-
me arretiert.
Dies ermöglicht das Eindrehen von Schrauben
auch bei entladenem Akku bzw. das Verwenden
des Elektrowerkzeuges als Schraubendreher.
Auslaufbremse
Beim Loslassen des Ein-/Ausschalters 11 wird
das Bohrfutter abgebremst und dadurch das
Nachlaufen des Einsatzwerkzeuges verhindert.
Lassen Sie beim Eindrehen von Schrauben den
Ein-/Ausschalter 11 erst dann los, wenn die
Schraube bündig in das Werkstück eingedreht
ist. Der Schraubenkopf dringt dann nicht in das
Werkstück ein.
Temperaturabhängiger Überlastschutz
Bei bestimmungsgemäßen Gebrauch kann das
Elektrowerkzeug nicht überlastet werden. Bei
zu starker Belastung oder Überschreitung der
zulässigen Akku-Temperatur von 70 °C schaltet
die Elektronik das Elektrowerkzeug ab, bis diese
wieder im optimalen Betriebstemperaturbe-
reich ist.
Arbeitshinweise
fSetzen Sie das Elektrowerkzeug nur ausge-
schaltet auf die Schraube auf. Sich drehen-
de Einsatzwerkzeuge können abrutschen.
Wird das Elektrowerkzeug elektrostatisch aufge-
laden, schaltet die eingebaute Elektronik das
Elektrowerkzeug ab. Drücken Sie den Ein-/Aus-
schalter 11 erneut, um das Elektrowerkzeug
wieder in Betrieb zu nehmen.
Tipps
Nach längerem Arbeiten mit kleiner Drehzahl
sollten Sie das Elektrowerkzeug zur Abkühlung
ca. 3 Minuten lang bei maximaler Drehzahl im
Leerlauf drehen lassen.
Verwenden Sie beim Bohren in Metall nur ein-
wandfreie, geschärfte HSS-Bohrer
(HSS=Hochleistungs-Schnellschnittstahl). Ent-
sprechende Qualität garantiert das Bosch-Zube-
hör-Programm.
OBJ_BUCH-690-002.book Page 14 Friday, July 18, 2008 9:04 AM

Deutsch | 15
Bosch Power Tools 2 609 932 624 | (18.7.08)
Vor dem Eindrehen größerer, längerer Schrau-
ben in harte Werkstoffe sollten Sie mit dem
Kerndurchmesser des Gewindes auf etwa 2/3
der Schraubenlänge vorbohren.
Hinweise für den optimalen Umgang mit dem
Akku
Schützen Sie den Akku vor Feuchtigkeit und
Wasser.
Lagern Sie den Akku nur im Temperaturbereich
von 0 °C bis 45 °C. Lassen Sie den Akku z.B. im
Sommer nicht im Auto liegen.
Reinigen Sie gelegentlich die Lüftungsschlitze
des Akkus mit einem weichen, sauberen und tro-
ckenen Pinsel.
Eine wesentlich verkürzte Betriebszeit nach der
Aufladung zeigt an, dass der Akku verbraucht ist
und ersetzt werden muss.
Beachten Sie die Hinweise zur Entsorgung.
Wartung und Service
Wartung und Reinigung
fNehmen Sie den Akku vor allen Arbeiten am
Elektrowerkzeug (z.B. Wartung, Werkzeug-
wechsel etc.) sowie bei dessen Transport
und Aufbewahrung aus dem Elektrowerk-
zeug. Bei unbeabsichtigtem Betätigen des
Ein-/Ausschalters besteht Verletzungsgefahr.
fHalten Sie das Elektrowerkzeug und die
Lüftungsschlitze sauber, um gut und sicher
zu arbeiten.
Sollte das Elektrowerkzeug trotz sorgfältiger
Herstellungs- und Prüfverfahren einmal ausfal-
len, ist die Reparatur von einer autorisierten
Kundendienststelle für Bosch-Elektrowerkzeuge
ausführen zu lassen.
Geben Sie bei allen Rückfragen und Ersatzteil-
bestellungen bitte unbedingt die 10-stellige
Sachnummer laut Typenschild des Elektrowerk-
zeuges an.
Kohlebürsten auswechseln (siehe Bild H)
Bei verbrauchten Kohlebürsten schaltet das
Elektrowerkzeug selbsttätig ab. Zum Wechseln
der Kohlebürsten drehen Sie die zwei Schrau-
ben der Abdeckkappe 17 heraus und nehmen
die Abdeckkappe 17 ab. Stecken Sie einen
Schraubendreher o. Ä. in die Lasche der Schleif-
kohlenhalterung 16 und hebeln Sie diese vor-
sichtig aus. Nehmen Sie die verbrauchten Kohle-
bürsten heraus und ersetzen diese. Die neuen
Kohlebürsten können auch um 180° gedreht
eingesetzt werden. Drücken Sie die eingesetz-
ten Kohlebürsten leicht nach unten, bis diese
hörbar einrasten. Montieren Sie anschließend
wieder die Abdeckkappe 17.
Kundendienst und Kundenberatung
Der Kundendienst beantwortet Ihre Fragen zu
Reparatur und Wartung Ihres Produkts sowie zu
Ersatzteilen. Explosionszeichnungen und Infor-
mationen zu Ersatzteilen finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Kundenberater-Team hilft Ihnen ger-
ne bei Fragen zu Kauf, Anwendung und Einstel-
lung von Produkten und Zubehören.
www.powertool-portal.de, das Internetportal
für Handwerker und Heimwerker.
www.ewbc.de, der Informations-Pool für Hand-
werk und Ausbildung.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Tel. Kundendienst: [phone]
Fax: [phone]
E-Mail: Servicezentrum.Elektrowerkzeuge@de.
bosch.com
Tel. Kundenberatung: [phone]
Fax: [phone]
E-Mail: [email protected]
OBJ_BUCH-690-002.book Page 15 Friday, July 18, 2008 9:04 AM

2 609 932 624 | (21.7.08) Bosch Power Tools
16 | Deutsch
Österreich
ABE Service GmbH
Jochen-Rindt-Straße 1
1232 Wien
Tel. Service: [phone]
Fax: [phone]
Tel. Kundenberater: [phone]
E-Mail: [email protected]
Schweiz
Tel.: [phone]
Fax: [phone]
Luxemburg
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Transport
Der Akku ist nach UN-Handbuch
ST/SG/AC.10/11/Rev.3 Teil III, Unterabschnitt
38.3 getestet. Er hat einen wirksamen Schutz ge-
gen inneren Überdruck und Kurzschluss sowie
Einrichtungen zur Verhinderung von Gewaltbruch
und gefährlichem Rückstrom.
Die im Akku enthaltene Lithiumäquivalent-Menge
liegt unterhalb einschlägiger Grenzwerte. Daher
unterliegt der Akku weder als Einzelteil noch in
ein Gerät eingesetzt den nationalen und interna-
tionalen Gefahrgutvorschriften. Die Gefahrgut-
vorschriften können jedoch beim Transport meh-
rerer Akkus relevant sein. Es kann in diesem Fall
notwendig sein, besondere Bedingungen (z.B.
bei der Verpackung) einzuhalten. Näheres kön-
nen Sie einem Merkblatt unter folgender Inter-
netadresse entnehmen:
http://purchasing.bosch.com/de/start/
Allgemeines/Download/index.htm.
Entsorgung
Elektrowerkzeuge, Zubehör und Verpackungen
sollen einer umweltgerechten Wiederverwertung
zugeführt werden.
Nur für EU-Länder:
Werfen Sie Elektrowerkzeuge nicht
in den Hausmüll!
Gemäß der Europäischen Richtli-
nie 2002/96/EG über Elektro- und
Elektronik-Altgeräte und ihrer Um-
setzung in nationales Recht müs-
sen nicht mehr gebrauchsfähige Elektrowerkzeu-
ge getrennt gesammelt und einer
umweltgerechten Wiederverwertung zugeführt
werden.
Akkus/Batterien:
Li-Ion:
Bitte beachten Sie die Hinwei-
se im Abschnitt „Transport“,
Seite 16.
Werfen Sie Akkus/Batterien nicht in den Haus-
müll, ins Feuer oder ins Wasser. Akkus/Batterien
sollen gesammelt, recycelt oder auf umwelt-
freundliche Weise entsorgt werden.
Nur für EU-Länder:
Gemäß der Richtlinie 91/157/EWG müssen de-
fekte oder verbrauchte Akkus/Batterien recycelt
werden.
Nicht mehr gebrauchsfähige Akkus/Batterien
können direkt abgegeben werden bei:
Deutschland
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld
Schweiz
Batrec AG
3752 Wimmis BE
Änderungen vorbehalten.
