Bose Professional FreeSpace DS 16SE User manual

PROFESSIONAL
• For use by professional installers only.
• Kun til brug for erfarne installat0rer.
• Montage ausschlieBlich durch ausgebildetes lnstallationspersonal.
• Para uso exclusive de instaladores capacitados.
• Reserve aux installateurs ayant suivi une formation.
• Solo per l'uso da parte di installatori professionisti.
• Uitsluitend voor gebruik door ervaren installateurs.
• Ska endast anvandas av utbildade installatorer .
FreeSpace
Surface-mount Loudspeaker
DS16SE
Installation Guide*
lnstallationsvejledning*
lnstallationsanleitung*
Gufa de instalaci6n*
Guide d'installation*
Guida all'installazione*
lnstallatiehandleiding*
lnstallationsanvisning*

lmpo1tant Safety Instructions
Please complete and retain for your records.
Serial Number: _______________ _
Model Number: ______________ _
Important Safety Information
This product is intended for installation by professional installers only! Please read this
document before attempting installation.
WARNING: All Bose products must be used in accordance with local, state, federal and industry
regulations. It is the installer's responsibility to ensure installation of the loudspeakers and
mounting system is performed in accordance with all applicable codes, including local building
codes and regulations. Consult with the local authority having jurisdiction before installing this
product.
Unsafe mounting or overhead suspension can result in serious injury and damage. It is the
responsibility of the installer to evaluate the reliability of any mounting method used for their
application. Only professional installers with the knowledge of proper hardware and safe
mounting techniques should attempt to install any loudspeaker overhead.
This product is not intended for installation or use in indoor water facility areas (including,
without limitation, indoor pools, indoor water parks, hot tub rooms, saunas, steam rooms and
indoor skating rinks).
Vigtige sikkerhedsoplysninger
Dette produkt er kun beregnet til at anvendes af professionelle installat0rer! Lees venligst dette
dokument, inden du fors0ger at foretage en installation.
ADVARSEL: Alie Bose-produkter ska I anvendes i overensstemmelse med lokale regler, statslige
regler og brancheregler. Del er installat0rens ansvar at sikre, at installationen af h0jttaleren og
monteringssystemet foretages i overensstemmelse med alle relevante regler, herunder regler
og forskrifter for den lokale bygning. Kontakt de lokale myndigheder, inden du installerer dette
produkt.
Usikker montering eller ophcengning over hovedh0jde kan medf0re alvorlige personskader
og materielle skader. Del er installat0rens ansvar at evaluere palideligheden af enhver
monteringsmetode, som bruges til en applikation. Kun professionelle installat0rer med viden
om den korrekte hardware og sikre monteringsteknikker b0r fors0ge at installere h0jttalere
over hovedh0jde.
Delle produkt er ikke beregnet Iii installation eller brug i indend0rs vandfacilitetsomrader
(herunder, men ikke begrcenset Iii, indend0rs swimming pools, indend0rs vandparker,
badevcerelser, saunaer, dampbade og indend0rs sk0jtebaner).
Wichtige Sicherheitshinweise
Dieses Produkt dart nur von fachkundigen Monteuren installiert werden! Bitte lesen Sie dieses
Dokument vor der Installation durch.
WARNUNG: Alie Bose-Produkte mOssen gemaB den ortlichen und staatlichen Vorschriften sowie
gemafl alien Branchenbestimmungen verwendet werden. Der Monteur ist dator verantwortlich,
sicherzustellen, dass die Installation der Lautsprecher und der Halterung gemaB alien geltenden
Vorschriften durchgetohrt wird, einschlieBlich ortlicher Bauvorschriften und Bestimmungen.
Wenden Sie sich vor der Installation dieses Produkts an die zustandige Rechtsbehorde.
Unsichere Befestigung oder ein Aufhangen Ober Kopf kann zu schweren Verletzungen und
Sachschaden tohren. Der Monteur ist dator verantwortlich, die Zuverlassigkeit der tor die
Anwendung verwendeten Befestigungsmethoden zu proten. Nur fachkundige Monteure mit
Wissen Ober ordnungsgemaBe Befestigungselemente und sichere Befestigungstechniken
sollten Lautsprecher Ober Kopf installieren.
Dieses Produkt ist nicht tor die Installation oder Verwendung in Bereichen mil
Wassereinrichtungen in lnnenraumen (zum Beispiel Schwimmbadern, Wasserparks, Raume mil
Whirlpools, Saunas, Dampfbader und Eislaufbahnen) gedacht.
Information de seguridad importante
Solo un instalador profesional debera montar este producto. Lea este documento antes de
int~ntar la instalacion.
ADVERTENCIA: Todos los productos Bose deben utilizarse de acuerdo con las normas locales,
estatales, federales e industriales. Sera responsabilidad del instalador asegurarse de que
la instalacion de los altavoces y del sistema de montaje se realiza de acuerdo con todos los
codigos aplicables, incluidos los codigos y normativas de construccion locales. Consulte a las
autoridades locales pertinentes antes de instalar este producto.
El montaje o la suspension no seguros puede producir heridas y daiios graves. Sera
responsabilidad del instalador evaluar la fiabilidad de cualquier metodo de montaje empleado en
su aplicacion. Solo los instaladores profesionales con conocimiento de los accesorios adecuados y
las tecnicas de montaje seguro deberan intentar instalar cualquier altavoz en suspension.
Este producto no se ha diseiiado para instalar o utilizar en areas acuaticas recreativas de
interior (incluidas, entre otras, piscinas de interior, parques acuaticos de interior, salas de baiio
caliente, saunas, cuartos de vapor y pistas de patinaje de interior).
2 • English
pro.Bose.com
Informations importantes pour la securite
L'installation de ce produit est reservee a un technicien professionnel ! Lisez attentivement ce
document avant !'installation.
AVERTISSEMENT: Tousles produits Bose doivent etre utilises en respectant les reglementations
locales et nationales. L'installateur est responsable du respect de tousles codes et reglements
locaux et nationaux en vigueur applicables a !'installation et au montage des enceintes.
Consulter les autorites locales competentes avant d'installer ce produit.
Toute fixation murale ou suspension au plafond non securisee est susceptible de provoquer des
degats materiels et des blessures graves. II en va de la responsabilite de l'installateur d'evaluer
la fiabilite de la methode de montage utilisee, en fonction de !'application. Seu I un installateur
professionnel connaissant les accessoires et techniques de montage adaptes est qualifie pour
installer des enceintes suspendues.
Ce produit n'est pas destine a etre monte ou utilise dans des installations humides en interieur
(par exemple piscine interieure, pare aquatique interieur, baignoire a remous, sauna, hammam,
patinoire interieure, etc.).
lnformazioni importanti sulla sicurezza
Questa prodotto deve essere installato unicamente da installatori professionisti. Leggere
attentamente ii documento prima di procedere all'installazione.
AVVERTENZA: Tutti i prodotti Bose devono essere utilizzati in conformita con gli standard
locali, statali, federali e di settore. E responsabilita dell'installatore assicurare che l'installazione
dei diffusori e del sistema di montaggio venga eseguita in conformita con le normative vigenti,
compresi i regolamenti edilizi locali. Prima di installare ii prodotto, chiedere informazioni
all'autorita locale preposta.
Un montaggio non sicuro oppure un elemento sospeso potrebbero determinare lesioni e danni
gravi. E responsabilita dell'installatore valutare l'affidabilita del metodo di montaggio utilizzato
per l'applicazione specifica. Solo installatori professionisti esperti di tecniche di montaggio
sicuro dell'hardware possono tentare di installare un diffusore in posizione elevata.
Questa prodotto non deve essere installato o utilizzato in aree di servizio o intrattenimento
vicine all'acqua (ad esempio, piscine coperte, parchi acquatici al chiuso, sale con vasche
riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).
Belangrijke veiligheidsinformatie
Dit product is uitsluitend bestemd voor installatie door professionele installateurs! Lees dit
document door voordat u beg int met de installatie.
WAARSCHUWING: Alie Bose-producten moeten worden gebruikt volgens de plaatselijke en
landelijke voorschriften en industrienormen. Het is de verantwoordelijkheid van de installateur
om ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt
met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke
bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanties voordat u
dit product installeert.
Onveilige montage of hoog ophangen kan leiden tot ernstig letsel en schade. Het is de
verantwoordelijkheid van de installateur om de betrouwbaarheid te evalueren van de gebruikte
montagemethode. Alleen professionele installateurs met kennis van het juiste gereedschap en
veilige montagetechnieken mogen luidsprekers hoog ophangen.
Dit product is niet bedoeld voor installatie of gebruik in overdekte ruimten voor
wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimtei'l,
sauna's, bubbelbadkamers en overdekte ijsbanen).
Viktig sakerhetsinformation
Denna produkt ska endast installeras av valutbildade installatorer. Las igenom dokumentet
innan du paborjar installationen.
VARNUNG: Alla Bose-produkter maste anvandas enligt lokala lagar och bestammelser. Del
ar installatorens ansvar att hogtalarinstallationen och montering av systemet utfors enligt
gallande lager och regler, inklusive lokala bestammelser och forordningar i byggnaden.
Kontakta berord lokal myndighet innan du installerar produkten.
Osaker montering eller upphangning kan resultera i personskador eller andra skador. Del
aligger installatoren att faststalla vii ken monteringsmetod som ar den mest lampliga. Endast
yrkeskunniga montorer med kunskap om utrustning och monteringsteknik ska forsoka
installera hogt upphangda hogtalare.
Denna produkt ar inte avsedd alt installeras eller anvandas i vatutrymmen inomhus
(inklusive men inte begransat till vattenparker, rum med varmbadkar, bastun, angbastun eller
skridskobanor inomhus).
FreeSpace OS 76SE • Installation Guide

pro.Bose.com Contents
Table of Contents
Introduction 4
Package Contents ............ .........................................................................................................................................................................4
Product Dimensions ........................................................................................................................ .. .. ... .. . ... ............................................4
Installation 5
Requirements . .. . ... .. .... ..................................................................... ... . .... ... .... ................ .................................................................... ... . ..... 5
Additional Safety ................. ....................................................... ................ ............................................................................................... 7.
Mounting Options ................................ ................ .. ...................................................................................................................................8

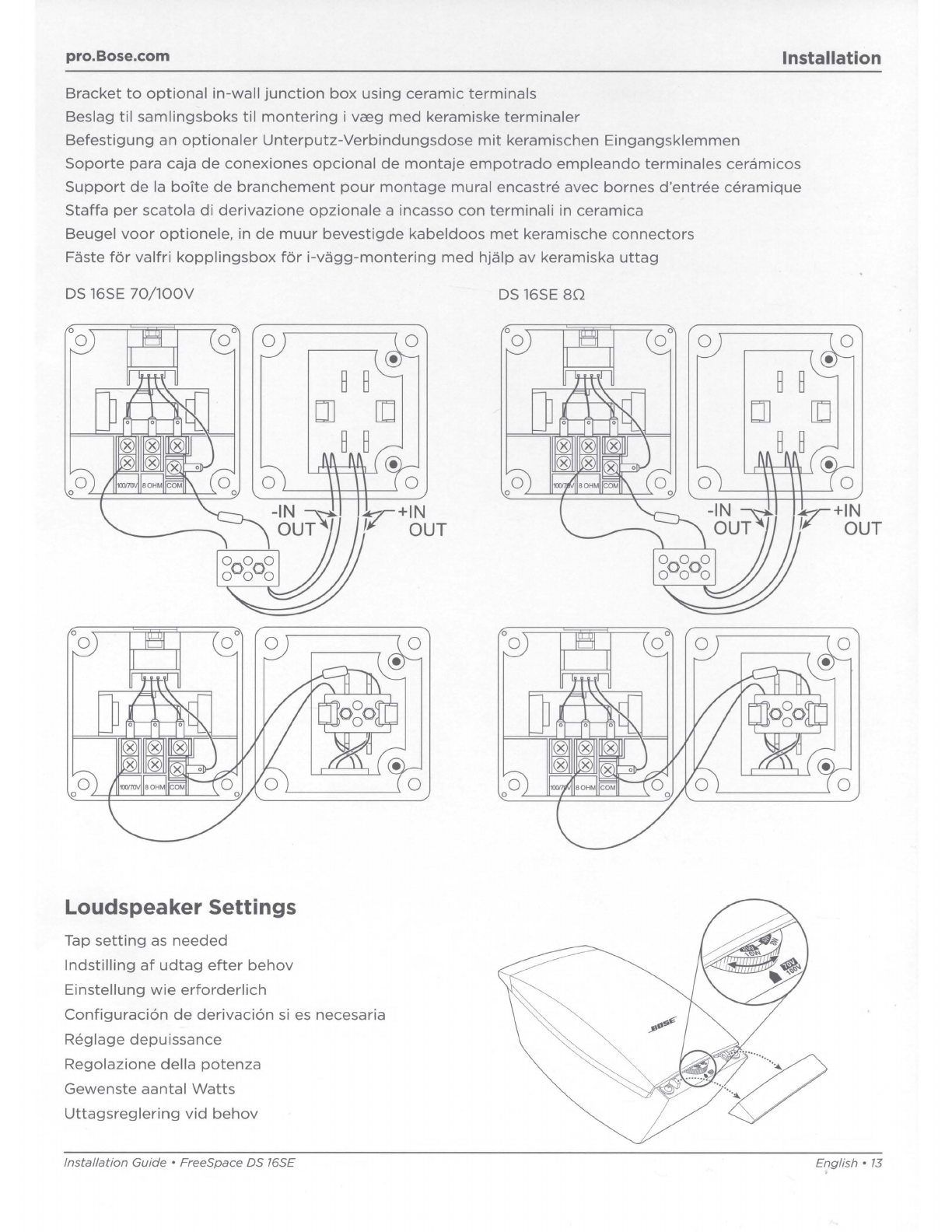

Connections ................................................................................................... .... ......................................................................................... 12
Loudspeaker Settings ............................................................................................................................................................................. 13

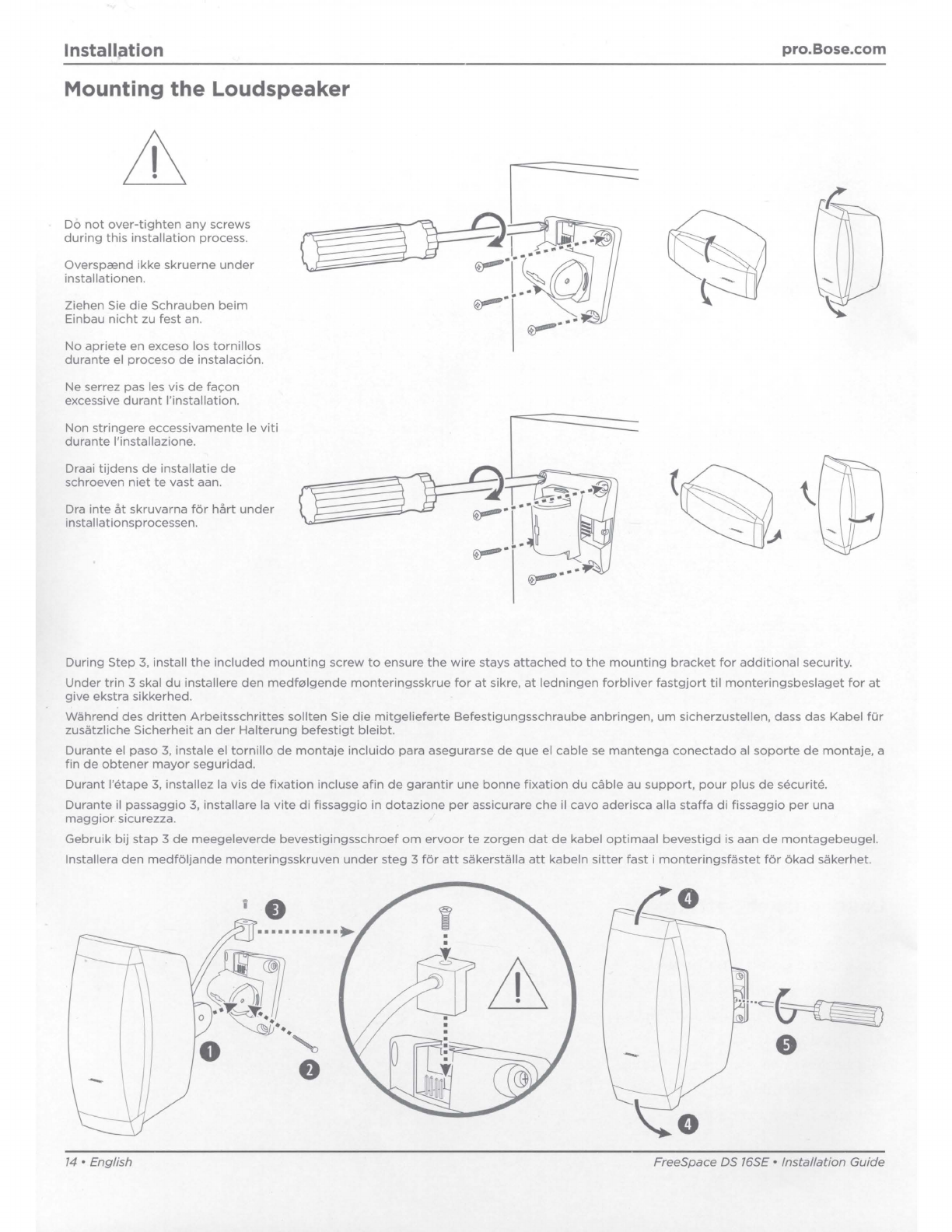

Mounting the Loudspeaker ............................................................................................................................................................ ..... 14
Additional Information 15
Safety & Regulatory Compliance ....................................................................................................................................................... 15
Frequency Response ................................................................................................................................................ .. ... .... .............. 15
Wire Gauge ................. . ....... . .............. ................................. .. .................................................................................................. .... . ...... .. 15
Importer Information .............................................................................................................................................................................. 15
Warranty Information .... ......................................................................................................................................................................... 15
Ins tallation Guide • FreeSpace OS 76SE
English• 3

Introduction
Introduction
Package Contents
Package Contents
Kassen indeholde
Packungsinhalt
El paquete contiene
Contenu de l'emballage
Contenuto della confezione
lnhoud van de verpakking
Paketets innehall
Product Dimensions
Dimensions
Mal
Abmessungen
Dimensiones
Dimensions
Dimensioni
Afmetingen
Dimensioner
4 • English
1
____ 161mm
6. 35 in --1
124mm
4.88 in
0 ~
::rl1LJ _j
pro.Bose.com
■
s..,!ace-moun FreeSpa ce
______ 250 mm _____ _
9. 85 in
FreeSpace OS 76SE • Installation Guide

pro.Bose.com Installation
Installation
Requirements
Installing
Installation
Installation
lnstalaci6n
• Avoid installing this loudspeaker in environments where it may be exposed to cooking oils,
cleaning products, or spray lubricants, which can affect the mounting hardware.
• Do not use hydrocarbon-based solvents, lubricants, or cleaning agents of any type on or
around the loudspeaker during installation or operation. The use of such materials on or
around the mounting anchors and screws can lead to degradation of the plastic material,
possibly resulting in cracking and premature failure of the product.
• Choose a mounting position, method, and hardware consistent with local building codes
and regulations. Use all four mounting screws.
• Undga at installere denne h0jttaler i milj0er, hvor den kan blive udsat for madolier,
reng0ringsmidler eller spray-sm0remidler, som kan pavirke monteringsdelene.
• Brug ikke kulbrintebaserede opl0sningsmidler, sm0remidler eller reng0ringsmidler af nogen
art pa eller rundt om h0jttaleren under installation eller drift. Brugen af sadanne pa eller
omkring monteringsankre og skruer kan medf0re nedbrydning af plastmaterialet, hvilket kan
resultere i revner og for tidlig svigt af produktet.
• Vcelg monteringssted, -metode og tilbeh0r, der er i overens-stemmelse med lokale
byggevedtcegter. Benyt alle fire monteringsskruer.
• Bauen Sie diesen Lautsprecher nicht in Umgebungen ein, in denen er Olen,
Reinigungsmitteln oder Spruhschmiermitteln ausgesetzt werden konnte, da dies die
Befestigung beeintrachtigen kann.
• Verwenden Sie keine Losungsmittel auf Kohlenwasserstoffbasis, Schmiermittel oder
Reinigungsmittel am oder in der Nahe des Lautsprechers, wahrend Sie ihn installieren
oder betreiben. Die'se Mittel konnen den Kunststoff des Lautsprechers und der
Montagevorrichtungen angreifen und zu Rissen im Material und somit zu einem
(vorzeitigen) Produktdefekt fuhren.
• Wahlen Sie hierzu mit den ortlich gultigen Vorschriften ubereinstimmende Befestigungs-
positionen, -methoden und materialien. Verwenden Sie alle vier Befestigungsschrauben.
• Evite instalar este altavoz en entornos en los que podrfa estar expuesto a aceites de cocina,
productos de limpieza o lubricantes en aerosol, los que pueden afectar a los componentes
de montaje.
• No utilice disolventes a base de hidrocarburos, lubricantes ni agentes de limpieza de ningun
tipo en el altavoz ni alrededor de este durante la instalaci6n o la operaci6n. El uso de dichos
materiales en los anclajes de montaje y los tornillos, o alrededor de estos, puede provocar la
degradaci6n del material plastico, lo que posiblemente ocasione grietas y fallas prematuras
del producto.
• Elija una posici6n y un metodo de montaje, y accesorios de acuerdo a los c6digos y las
regulaciones para edificios de su localidad. Utilice los cuatro tornillos de montaje.
Installation Guide • FreeSpace OS 76SE
English• 5

Installation
Installation
lnstallazione
Plaatsing
lnstallera
6 • English
pro.Bose.com
• Evitez d'installer cette enceinte dans des endroits ou elle risque d'etre exposee a des huiles
de cuisson, des produits de nettoyage ou des huiles de graissage en aerosol ; ces produits
peuvent avoir un impact negatif sur le materiel de montage.
• N'utilisez aucun type de solvant, d'huile de graissage ou de produit de nettoyage a base
d'hydrocarbure sur ou autour de l'enceinte pendant son installation ou son utilisation.
L'utilisation de ces produits sur ou autour des fixations de montage et des vis peut entraTner
une degradation du materiel en plastique et occasionner de potentielles fissures ou une
defaillance prematuree du produit.
• Choisir une position, une methode et des accessoires de montage conformes aux regles et
normes en vigueur pour ce type d'installation dans un batiment. Utiliser les quatre vis de
montage.
• Non installare ii diffusore in ambienti in cui puo essere esposto ad oli alimentari, prodotti per
la pulizia o lubrificanti spray che possono influire sui dispositivi di fissaggio.
• Non utilizzare solventi, lubrificanti e detergenti a base di idrocarburi su o intorno al diffusore
durante l'installazione o ii funzionamento. L'impiego di queste sostanze su o intorno a viti ed
elementi di ancoraggio puo danneggiare i materiali plastici e provocare spaccature e danni
prematuri del prodotto.
• Scegliere la posizione, ii metodo e la ferramenta di montaggio in conformita alle normative
edilizie e sugli impianti elettrici vigenti. Usare tutte e quattro le viti di montaggio.
• lnstalleer de luidspreker niet in een omgeving waarin deze mogelijk wordt blootgesteld aan
bak- en frituurolien, reinigingsproducten of smeermiddelspray, aangezien dit een nadelig
effect kan hebben op de montagehardware.
• Gebruik bij de installatie of tijdens het gebruik geen oplosmiddelen, smeermiddelen of
reinigingsmiddelen op koolwaterstofbasis op of rond de luidspreker. Het gebruik van
dergelijke middelen op of rond de bevestigingsankers en schroeven kan nadelige gevolgen
hebben voor het kunststof materiaal en mogelijk scheuren en vroegtijdige verzwakking van
het product veroorzaken.
• Kies een montagepositie, -methode en schroeven e.d. die overeenkomen met plaatselijke
bouwverordeningen en regulaties. Gebruik alle vier de montageschroeven.
• Undvik att installera den har hogtalaren pa platser dar den kan utsattas for matolja,
rengoringsprodukter eller losningsmedel i sprayform eftersom det kan paverka
monteri ngsti II behoren.
• Anvand inte kolvatebaserade smorjmedel, 16sningsmedel eller rengoringsmedel av nagot
slag pa eller runt hogtalaren under installation eller drift. Anvandning av dessa medel pa
eller i narheten av monteringstillbehor och skruvar kan leda till att plastmaterialet bryts ned,
vilket i sin tur kan leda till att produkten spricker eller gar sonder.
• Valj en monteringsposition, metod och hardvara som uppfyller lokal byggkod och
bestammelser. Anvand alla fyra monteringsskruvarna.
FreeSpace OS 76SE • Installation Guide

pro.Bose.com
Additional Safety
Using the safety cable insert: Some regional construction codes
require the use of a secondary method of securing loudspeakers to
support structures to provide additional safety. Bose recommends
using an appropriate safety cable. Choose a mounting position,
method, and hardware consistent with local building codes and
regulations. Follow the safety cable manufacturer's instructions.
Use an M4 x 14 mm screw to attach the safety cable to the
threaded insert on the back of the loudspeaker enclosure. The
weight of this loudspeaker is 1.6 kilograms (4.0 pounds).
Brug af sikkerhedskablets indstik: Nogle regionale byggevedtffigter
krffiver brug af en sekundffir metode til at fastg0re h0jttalere til
st0ttestrukturer for at give ekstra sikkerhed. Bose anbefaler at
bruge et egnet sikkerhedskabel. Vffilg monteringssted, -metode
og hardwaretilbeh0r, der er i overensstemmelse med de lokale
bygningsvedtffigter og -regler. F0lg sikkerhedskabelproducentens
instruktioner. Brug en M4 x 14 mm skrue til at fastg0re
sikkerhedskablet pa indsatsen med gevind pa bagsiden af
h0jttalerkabinettet. Denne h0jttaler vejer 1,6 kg.
Installation
Sicherheitskabeleinsatz verwenden: Einige Bauvorschriften schreiben als Sicherheitsvorkehrung vor,
den Lautsprecher an der Stutzkonstruktion zusatzlich abzusichern. Bose empfiehlt die Verwendung eines
entsprechenden Sicherheitskabels. Wahlen Sie eine Montageposition und -methode sowie Werkzeuge,
die den ortlichen Bauvorschriften entsprechen. Befolgen Sie die Anweisungen des Herstellers der
Sicherheitsaufhangung. Verwenden Sie eine Schraube mit den Abmessungen M4 x 14 mm, um das
Sicherheitskabel an den Gewindeeinsatzen auf der Ruckseite des Lautsprechergehauses anzubringen. Dieser
Lautsprecher wiegt 1,6 kg.
Uso de la pieza de ajuste del cable de seguridad: En algunos c6digos regionales de construcci6n, se exige el
uso de un metodo secundario de fijaci6n de los altavoces a estructuras de apoyo con el prop6sito de brindar
mayor seguridad. Bose le recomienda utilizar un cable de seguridad adecuado. Elija una posici6n de montaje,
un metodo y los componentes que cumplan con los c6digos y los reglamentos locales de construcci6n. Siga
las instrucciones del fabricante del cable de seguridad. Utilice un tornillo M4 de 14 mm para fijar el cable de
seguridad a la inserci6n roscada de la parte posterior de la carcasa del altavoz. El peso de este altavoz es de
1.6 kg (4.0 lb).
Utilisation du cable de securite en supplement: Le code de la construction dans certaines regions impose
!'utilisation d'une methode secondaire de fixation des enceintes aux structures porteuses pour apporter une
securite supplementaire. Bose recommande d'utiliser un cable de securite adapte. Pour le montage, choisissez
une position, une methode et des accessoires compatibles avec le code de la construction local. Respectez
les instructions du fabricant du cable de securite. Fixez le cable de securite a l'insert filete al'arriere de
l'enceinte au moyen d'une vis M4 de 14 mm. Cette enceinte pese 1,6 kg.
Uso dell'inserto del cavo di sicurezza: Alcune normative edilizie regionali richiedono l'impiego di un secondo
metodo di fissaggio dei diffusori alle strutture di supporto, allo scopo di garantire una maggior sicurezza.
Bose raccomanda di utilizzare un cavo di sicurezza adeguato. Scegliere posizione, metodo ed accessori di
montaggio conformi alle normative edilizie locali. Seguire le istruzioni del produttore del cavo di sicurezza.
Utilizzare una vite M4 da 14 mm per fissare ii cavo di sicurezza all'inserto filettato sul retro del box del
diffusore. II peso del diffusore e 1,6 kg.
Het inzetstuk voor de veiligheidskabel gebruiken: In sommige regio's bent u volgens de bouwvoorschriften
verplicht luidsprekers dubbel gezekerd te bevestigen voor extra veiligheid. Bose raadt het gebruik van een
geschikte veiligheidskabel aan. De gekozen locatie, montagewijze en gebruikte montagemiddelen moeten
voldoen aan de geldende bouwvoorschriften en -verordeningen. Volg de veiligheidsinstructies van de
fabrikant op. Gebruik een M4-schroef van 14 mm om de veiligheidskabel aan het inzetstuk met schroefdraad
op de achterkant van de luidsprekerbehuizing te bevestigen. De luidspreker weegt 1,6 kilogram.
Satta fast en sakerhetskabel: Vissa regionala sakerhetsforeskrifter kraver att hogtalarna forses med
ytterligare stodstrukturer for okad sakerhet. Bose rekommenderar att lamplig sakerhetskabel anvands. Valj
monteringsposition, metod och tillbehor som ar anpassade efter lokala byggnadsregler och bestammelser.
Folj anvisningarna fran tillverkaren av sakerhetskabeln. Anvand en M4x14 mm-skruv for att fasta
sakerhetskabeln i den gangade insatsen pa baksidan av hogtalarens holje. Hogtalarens vikt ar 1,6 kg.
Installation Guide • FreeSpace OS 76SE
English• 7

Installation
Mounting Options
Speaker orientation
and angle
Hrajttalerretning
og -vinkel
Lautsprecherausrichtung
und Winkel
Orientaci6n y angulo
de altavoz
Angle et orientation
des enceintes
Orientamento e
angolazione diffusore
Richting en
hoek luidspreker
Hogtalarorientering
och vinkel
A
8 • Engl ish
pro.Bose.com
( \
\;
~ OJ OJ ~
FreeSpace OS 16SE • Installation Guide

pro.Bose.com
Choices
Valgmuligheder
Optionen
Opciones
Au choix
Opzioni
Keuzes
Alternativ
On-wall mount
Montering pa vceggen
Wand montage
Montaje en pared
Montage mural en surface
Montaggio a parete
Montage op de muur
Pa-vagg-monteri ng
Bose optional on-wall mount junction box
Bose-samlingsboks til montering pa vceg (ekstraudstyr)
Optionale Bose-Verbindungsdose tor die
Wand montage
Caja opcional de conexiones para montaje en pared
de Bose
BoTte de branchement facultative pour montage
mural en surface Bose
Scatola di derivazione opzionale Bose con montaggio
a parete
Optionele, tegen de muur te monteren Bose-kabeldoos
Bose-tillval - kopplingsbox for pa-vagg-montering
Bose optional in-wall junction box
Bose-samlingsboks til montering i vceg (ekstraudstyr)
Optionale Bose-Verbindungsdose tor die Unterputz-
Wandmontage
Caja opcional de conexiones para montaje empotrado
de Bose
BoTte de branchement facultative pour montage
mural encastre Bose
Scatola di derivazione opzionale Bose con montaggio
a incasso
Optionele, in de muur te monteren Bose-kabeldoos
Bose-tillval - kopplingsbox for i-vagg-montering
Installation Guide • FreeSpace OS 76SE
In-wall mount
Montering i vceggen
Unterputz-Wandmontage
Montaje empotrado
Montage mural encastre
Montaggio a incasso
Montage in de muur
1-vagg-montering
105 mm
4.1 2 in
l~
Installation
0 0
0 0
Direct mount
Direkte montering
Direktmontage
Montaje directo
Montage direct
Montaggio diretto
Rechtstreekse montage
Direktmontering
Englis h• 9

Installation
Attaching directly to the wall
Size holes for M4 or #8 anchors.
Montering direkte pa vmggen
Hulst0rrelse til murankre type M4 eller nr. 8.
Befestigung direkt an der Wand
Locher fur M4- oder #8-Dubel.
Fijaci6n directa a la pared
Tamano de orificios para M4 o anclajes de pared del
n2 8.
Fixation directe sur le mur
Dimension des trous pour des chevilles M4 ou 8.
lnserimento diretto a parete
Dimensioni fori per tasselli M4 o n.8.
Rechtstreeks op de muur bevestigen
Gaatjes voor M4- of #8-pluggen.
Fasts direkt pa vaggen
Sex hal for M4- eller #8-ankare.
Using an on-wall junction box
Size holes for M4, #8, or appropriate anchors.
Brug af samlingsboks pa vmggen
Hulst0rrelse til murankre type M4, nr. 8 eller
andenpassende st0rrelse.
Verwendung einer Verbindungsdose fur die
Wandmontage
Locher fur M4-, #8- oder andere passende Dubel.
Utilizaci6n de una caja de conexiones para
montaje en pared
Tamano de orificios para M4, anclajes de pared del
n2 8 o las que resulten adecuados.
Utilisation de la boite de branchement pour
montage mural en surface
Dimension des trous pour des chevilles M4, 8 ou
appropriees.
Uso di una scatola di derivazione opzionale a parete
Dimensioni fori per tasselli M4, n. 8 o adatti.
Een op de muur bevestigde kabeldoos gebruiken
Gaatjes voor M4,- #8 of andere geschikte pluggen.
Med en kopplingsbox for pa-vagg-montering
Sex hal for M4, #8 eller annat ankare.
70 • English
l
86 mm
3. 38 in
j
86 mm
~
e
0
pro.Bose.com
r
60mm
2.38 in
l
FreeSpace OS 76S£ • Installation Guide

pro.Bose.com
Using an in-wall junction box
Size holes for M4 or #8 anchors.
Brug af samlingsboks i vaeggen
Hulst0rrelse til murankre type M4, nr. 8 eller anden
passende st0rrelse.
Verwendung einer Verbindungsdose fur die
Unterputz-Wandmontage
Locher fur M4-, #8- oder andere passende Dubel.
Utilizaci6n de una caja de conexiones para montaje
en pared
Tamano de orificios para M4, anclajes de pared del n2
8 o los que resulten adecuados.
Utilisation de la boite de branchement pour montage
mural encastre
Dimension des trous pour des chevilles M4, 8 ou
appropriees.
Uso di una scatola di derivazione a incasso
Dimensioni fori per tasselli M4, n. 8 o adatti.
Een in de muur bevestigde kabeldoos gebruike
Gaatjes voor M4,- #8 of andere geschikte pluggen.
Med en kopplingsbox for i-vagg-montering
Sex hal for M4, #8 eller annat ankare.
Installation Guide • FreeSpace OS 76SE
Installation
\..- 91mm
I 3. sa in ---1
rr - -I
86mm T
3.38 in I
l l
90mm
3.53 in
©- __J
0
0
E_nglish • 77

Installation pro.Bose.com
Connections
Connecting
Tilslutning
Verbindung
Conexi6n
Connexion
Connessione
Aansluiten
Ansluta
Direct mount
Di rekte montering
Direktmontage
Montaje directo
Montage di rect
Montaggio diretto
Rechtstreekse montage
Di rektmontering
DS 16SE 70/lOOV
00
0
0
OS 16SE 80
00
0
0
Bracket to optional in-wall junction box using direct input terminals
Beslag til samlingsboks til montering i vceg med direkte indgangsterminaler
Befestigung an optionaler Unterputz-Verbindungsdose mit direkten Eingangsklemmen
0
Soporte para caja de conexiones opcional de montaje empotrado empleando terminales de entrada directa
Support de la boTte de branchement pour montage mural encastre avec bornes d'entree directes
Staffa per scatola di derivazione opz i onale a incasso con terminali di ingresso diretto
0
0
0
0
Beugel voor optionele , in de muur bevestigde kabeldoos en ingangsconnectors voor rechtstreekse aansluiting
Faste for valfri kopplingsbox for i-vagg-montering med hjalp av direktingangsuttag
OS 16SE 80
OS 16SE 70/lOOV
00
0
0
72 • Engli sh FreeSpace
DS 76SE • Installation Guide

pro.Bose.com Installation
Bracket to optional in-wall junction box using ceramic terminals
Beslag til samlingsboks til montering i va?g med keramiske terminaler
Befestigung an optionaler Unterputz-Verbindungsdose mit keramischen Eingangsklemmen
Soporte para caja de conexiones opcional de montaje empotrado empleando terminales ceramicos
Support de la boTte de branchement pour montage mural encastre avec bornes d'entree ceramique
Staffa per scatola di derivazione opzionale a incasso con terminali in ceramica
Beugel voor optionele, in de muur bevestigde kabeldoos met keramische connectors
Faste for valfri kopplingsbox for i-vagg-montering med hjalp av keramiska uttag
DS 16SE 70/l00V
0 0
0 0 0
0 0
0
0
Loudspeaker Settings
Tap setting as needed
lndstilling af udtag efter behov
Einstellung wie erforderlich
Configuraci6n de derivaci6n si es necesaria
Reglage depuissance
Regolazione della potenza
Gewenste aantal Watts
Uttagsreglering vid behov
Installation Guide • FreeSpace OS 76SE
DS 16SE 80
0 0
0 0 0
0
0
0 0
0
0
English• 73

Installation pro.Bose.com
Mounting the Loudspeaker
Do not over-tighten any screws
~
during this installation process. (]
Overspcend ikke skruerne under
installationen.
Ziehen Sie die Schrauben beim
Einbau nicht zu fest an.
No apriete en exceso los tornillos
durante el proceso de instalaci6n.
Ne serrez pas les vis de facon
excessive durant !'installation.
Non stringere eccessivamente le viti
durante l'installazione.
Draai tijdens de installatie de
(~~
schroeven niet te vast aan. \
(]
Dra inte at skruvarna for hart under
installationsprocessen.
During Step 3, install the included mounting screw to ensure the wire stays attached to the mounting bracket for additional security.
Under trin 3 skaI du installere den medf01gende monteringsskrue for at sikre, at ledningen forbliver fastgjort til monteringsbeslaget for at
give ekstra sikkerhed.
Wahrend des dritten Arbeitsschrittes sollten Sie die mitgelieferte Befestigungsschraube anbringen, um sicherzustellen, dass das Kabel fur
zusatzliche Sicherheit an der Halterung befestigt bleibt.
Durante el paso 3, instale el tornillo de montaje incluido para asegurarse de que el cable se mantenga conectado al soporte de montaje, a
fin de obtener mayor seguridad.
Durant l'etape 3, installez la vis de fixation incluse afin de garantir une bonne fixation du cable au support, pour plus de securite.
Durante ii passaggio 3, installare la vite di fissaggio in dotazione per assicurare che ii cavo aderisca alla staffa di fissaggio per una
maggior .sicurezza.
Gebruik bij stap 3 de meegeleverde bevestigingsschroef om ervoor te zorgen dat de kabel optimaal bevestigd is aan de montagebeugel.
lnstallera den medfoljande monteringsskruven under steg 3 for att sakerstalla att kabeln sitter fast i monteringsfastet for 6kad sakerhet.
····=~
0
74 • English FreeSpace OS 76SE • Installation Guide

pro.Bose.com Additional Information
Additional Information
Safety & Regulatory Compliance
The FreeSpace DS 16SE loudspeaker has passed extensive testing and complies with the following
specifications and uses:
Fire Protective Signaling Use - UL Category UUMW, File Number S 3241. Control Number 42S9 when
installed with a junction box (on-wall or in-wall). Not for use with DC-supervised systems.
General Purpose Use: UL Category UEAY, File Number S 5591 Control Number 3N89.
Model DS 16SE loudspeaker is suitable for use outdoors.
Suitable for installation using Class 1, Class 2, or Class 3 wiring methods in accordance with NFPA 70,
National Electric Code, 2002, Article 640.
Suitable for use with fire alarm circuit wiring methods in accordance with NFPA 70, National Electric
Code, 2002, Article 760.
Model DS 16SE loudspeaker also has been designed to the requirements defined in the following European
regulatory specification for combination systems:
British Standard Code of Practice BS 5839, Part 8.
Tested to IEC60268-5.
UL Sensitivity Wattage Tap Sound Pressure Level dBA at 3.1 meters (10 feet):
Note: SPLs given are per the UL 1480 specified reporting method.
C
E
This product conforms to all applicable EU directive requirements. The complete declaration of
conformity can be found at Bose.com/compliance.
Frequency Response
Fire Alarm: 400 Hz-4 kHz
General Signaling: 80 Hz-16 kHz (±3dB)
Wire Gauge
The FreeSpace DS 16SE loudspeaker is designed to work with 18 AWG (0.8 mm
2)
to 14 AWG (2.1 mm
2) size
wire only.
Importer Information
Bose Corporation Headquarters: 1-877-230-5639
Mexico Importer: Bose de Mexico, S. de R.L. de CV, Paseo de las Palmas 405-204, Lomas de Chapultepec,
11000 Mexico, D.F. For importer & service information: [phone]
EU Importer: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
China Importer: Bose Electronics (Shanghai) Company Limited, Part C, Plan 9, No. 353 North Riying Road,
China (Shanghai) Pilot Free Trade Zone
Taiwan Importer: Bose Taiwan Branch, 9F-Al, No.10, Section 3, Minsheng East Road, Taipei City 104, Taiwan
[phone]
Warranty Information
This product is covered by a limited warranty. For warranty details, visit pro.Bose.com.
Installation Guide • FreeSpace OS 76SE
English• 75
.

299653-0010
©2018 Bose Corporation , All rights reserved.
Framingham, MA 01701-9168 USA
PRO.BOSE.COM
All trademarks are the property of their respective owners
AM299653 Rev. 03
October 2018
■
PROFESSIONAL

Bose®FreeSpace®DS 16S and DS 16SE Loudspeakers
Installation Guide*
Installationsvejledning*
Installationsanleitung*
Guía de instalación*
Guide d’installation*
Guida all’installazione*
Installatiehandleiding*
Installationsanvisning*
* For use by trained installers only.
* Kun til brug for erfarne installatører.
* Montage ausschließlich durch ausgebildetes Installationspersonal.
* Para uso exclusivo de instaladores capacitados.
* Réservé aux installateurs ayant suivi une formation.
* Solo per l’uso da parte di installatori professionisti.
* Uitsluitend voor gebruik door ervaren installateurs.
* Ska endast användas av utbildade installatörer.
M16SE Front.fm Page 1 Wednesday, October 11, 2006 2:33 PM

2
Installation
EnglishDeutschFrançais DanskEspañolItaliano
Svenska Nederlands
Package Contents
Kassen indeholder
Packungsinhalt
El paquete contiene
Contenu de l’emballage
Contenuto della confezione
Inhoud van de verpakking
Paketets innehåll
Dimensions
Mål
Abmessungen
Dimensiones
Dimensions
Dimensioni
Afmetingen
Dimensioner
M16SE Install Steps.fm Page 2 Wednesday, October 11, 2006 2:38 PM

3
Installation
English Français Italiano SvenskaNederlands
Dansk Deutsch Español
Speaker orientation
and angle
Højttalerretning
og -vinkel
Lautsprecherausrich-
tung und Winkel
Orientación y ángulo
de altavoz
Angle et orientation
des enceintes
Orientamento e
angolazione diffusore
Richting en hoek
luidspreker
Högtalarorientering
och vinkel
A
A
A
M16SE Install Steps.fm Page 3 Wednesday, October 11, 2006 2:38 PM

4
Installation
EnglishDeutschFrançais DanskEspañolItaliano
Svenska Nederlands
Tap setting as needed
Indstilling af udtag efter behov
Einstellung wie erforderlich
Configuración de derivación si
es necesaria
Réglage depuissance
Regolazione della potenza
Gewenste aantal Watts
Uttagsreglering vid behov
Installing
Installation
Installation
Instalación
Installation
Installazione
Plaatsing
Installera
• Choose a mounting position, method, and hardware consistent with local building codes
and regulations. Use all four mounting screws.
• Vælg monteringssted, -metode og tilbehør, der er i overens-stemmelse med lokale
byggevedtægter. Benyt alle fire monteringsskruer.
• Wählen Sie hierzu mit den örtlich gültigen Vorschriften übereinstimmende Befestigungs-
positionen, -methoden und materialien. Verwenden Sie alle vier Befestigungsschrauben.
• Elija una posición y un método de montaje, y accesorios de acuerdo a los códigos y las
regulaciones para edificios de su localidad. Utilice los cuatro tornillos de montaje.
• Choisir une position, une méthode et des accessoires de montage conformes aux règles et normes
en vigueur pour ce type d’installation dans un bâtiment. Utiliser les quatre vis de mon tage.
• Scegliere la posizione, il metodo e la ferramenta di montaggio in conformità alle normative edilizie e
sugli impianti elettrici vigenti. Usare tutte e quattro le viti di montaggio.
• Kies een montagepositie, -methode en schroeven e.d. die overeenkomen met plaatselijke bouwver-
ordeningen en regulaties. Gebruik alle vier de montageschroeven.
• Välj en monteringsposition, metod och hårdvara som uppfyller lokal byggkod och bestämmelser.
Använd alla fyra monteringsskruvarna.
M16SE Install Steps.fm Page 4 Wednesday, October 11, 2006 2:38 PM
