Boss Audio Systems 506CA User manual

1
506CA kojelautaan asennettava AM/FM CD-soitin
Kiitos että valitsit tämän erittäin korkeatasoisen Boss CD-soittimen. Laite on suunniteltu
takaamaan sinulle hyvän äänentoistokokemuksen vuosien ajan.
Asennus
Huomio:
•Asenna laite paikkaan jossa se ei häiritse kuljettajaa
•Tee väliaikaiskytkentä ennen lopullista asennusta jotta voit tarkastaa että laite toimii
oikein
•Käytä asennukseen vain oheistettuja osia
•Ota yhteys asiantuntijaan mikäli joudut poraamaan autoon reikiä asennusta varten
•Asenna laite siten ettei se voi vahingoittaa kuljettajaa tai matkustajaa mahdollisessa
äkkipysähdyksessä
•Laitteen toiminta voi kärsiä mikäli asennuskulma ylittää 30°
•Vältä asentamasta laitetta paikkaan joka on alttiina suoralle auringonvalolle, pölylle,
lialle, kuumalle ilmalle tai muulle kuumalle lämpötilalle
DIN etu- tai taka-asennus
Laitteen voi asentaa asennuskehikon reikien avulla joko etupuolelta tai takapuolelta.
Noudata käyttöohjetta valitaksesi sopivan asennustavan.
Poista kuljetusruuvit ennen asennusta
1. DIN etuasennus (tapa A)
Asennusreikä
Laitteen voi asentaa kaikkiin ajoneuvoihin joissa on seuraavanlainen asennusreikä:

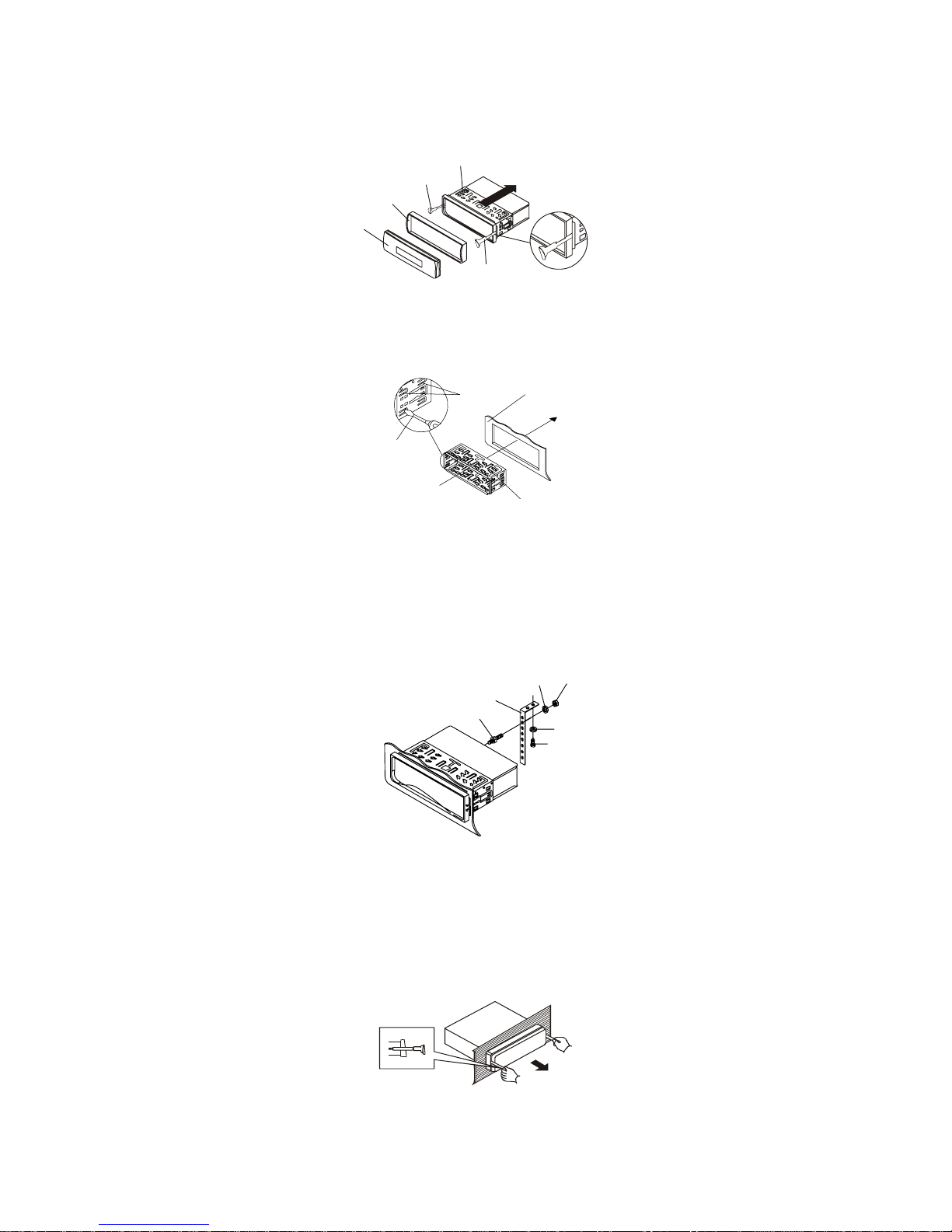

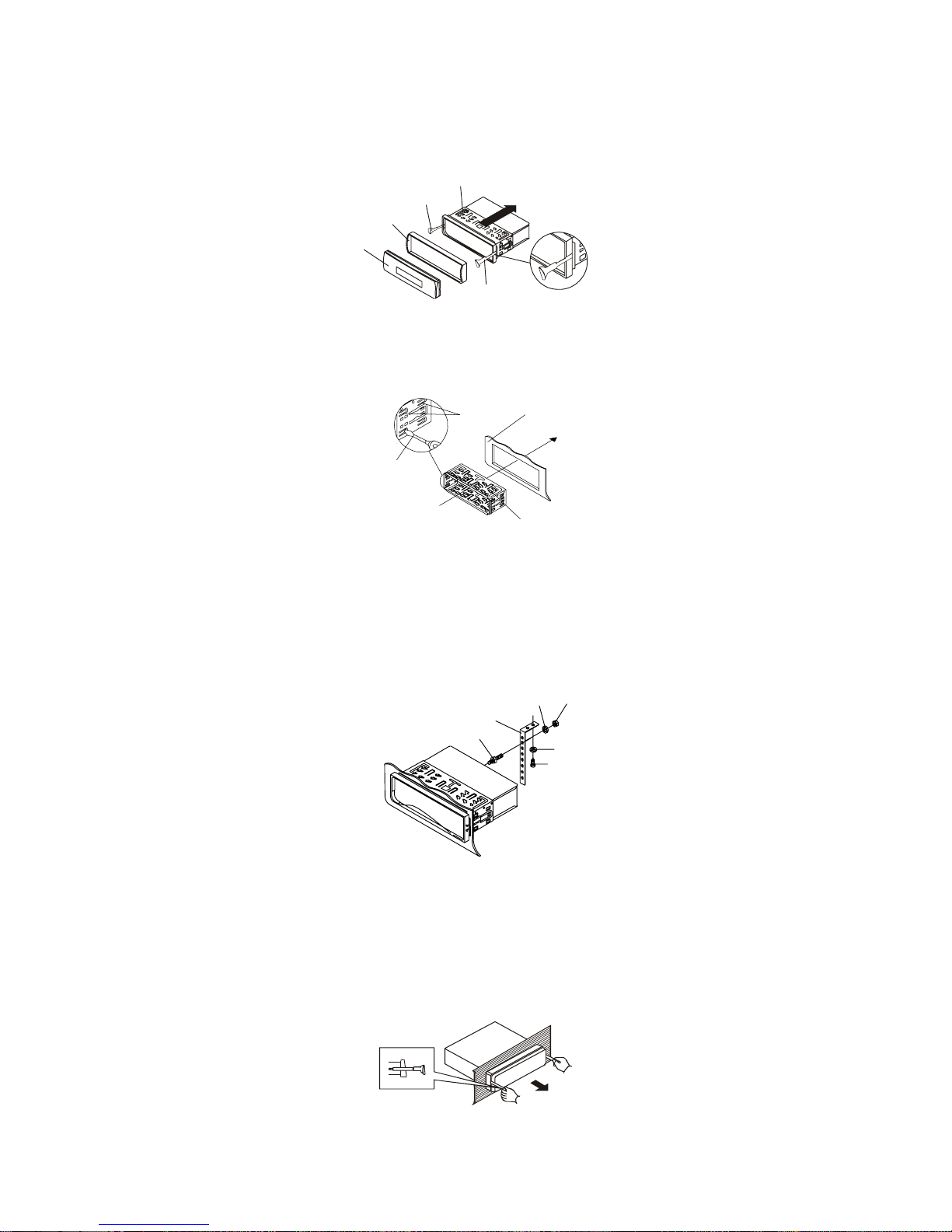

Asentaminen
Testaa kaikki liitokset ensin ja noudata sitten näitä asennusohjeita.
1. Varmista että auton virta on asennossa OFF ja irrota auton akun negatiivinen kaapeli
2. Irrota johtohaarniska ja antenni
3. Paina REL nappia (1) etupaneelissa ja irrota etupaneeli
4. Nosta ulomman kehyksen yläreunasta ja vedä poistaaksesi sen

2
5. Kahdella oheistetulla avaimella voit vapauttaa lukitusnastat laitteen
asennuskauluksesta. Työnnä avaimet niin syvälle kuin ne menevät (lovet ylöspäin),
liu’uta sitten kaulus ulos
6. Asenna kaulus työntämällä se aukkoonsa, ja taivuttamalla kauluksen ympärillä olevat
läpät ruuvimeisselillä. Kaikki läpät eivät saa kosketusta, tarkastele mitkä läpät saavat
parhaan otteen, käännä sopivat läpät kiinnittääksesi kauluksen
7. Asenna johtohaarniska ja antenni takaisin, varo ettet vahingoita johtoja
8. Liu’uta laite kaulukseen siten että se lukittuu paikoilleen
9. Laitteen takaosa kiinnitetään vielä metallihihnalla. Käytä oheistettua materiaalia
(mutteria M5 ja jousiprikkaa) kiinnittääksesi hihnan toisen pään asennuspulttiin laitteen
takaosassa. Voit tarvittaessa taivuttaa metallihihnaa. Kiinnitä hihnan toinen pää
kiinteään metallipintaan kojelaudan alla, käyttäen oheistettua materiaalia (ruuvi
5x25mm ja prikka). Tämä hihna toimii myös maadoituksena
10. Kytke akun kaapeli. Asenna ulompi kehys paikoilleen, asenna etupaneeli
Laitteen poistaminen
1. Varmista että auton virta on asennossa OFF ja irrota akun negatiivinen kaapeli
2. Irrota takaosan metallihihna
3. Irrota etupaneeli
4. Nosta ulomman kehyksen yläreunasta ja vedä poistaaksesi sen
5. Irrota kaulus kahdella avaimella ja vedä se ulos
Kaulus/Mantel
V avain V nyckel
Ulompi kehys Yttre ram
Etupaneeli Frampanel
O avain H nyckel
Kojelauta
Instr.bräde
Läppä
Flik
Ruuvimeisseli
Skruvmejsel Kaulus
Mantel
Fjäderbricka&bult
Jousiprikka&pultti
Hihna Rem
Pultti Bult Prikka bricka
Ruuvi Skruv

3
2. DIN taka-asennus (tapa B)
Jos autosi on merkkiä Nissan tai Toyota noudata tätä ohjetta. Käytä reikiä T (Toyota) tai N
(Nissan) laitteen sivuissa kiinnittääksesi sen auton tehdasasenteisiin kehyksiin.
Kohdista ruuvinreiät kehyksessä ja laitteessa, kiristä ruuvit 5x5mm molemmin puolin.
HUOMAA: ulompi kehys, kaulus ja metallihihna ovat turhia asennustavassa B.
Irrotettavan etupaneelin käyttö
Etupaneelin irrotus
1. Paina REL nappia (1) etupaneelissa
2. Vedä etupaneeli irti
3. Laita etupaneeli suojakoteloon
Etupaneelin asennus
Asentaaksesi paneelin laita se runkoon ja varmista että se asettuu kunnolla paikoilleen.
Jos paneelia ei ole asennettu kunnolla, kaikki napit eivät välttämättä toimi. Jos näin käy,
asenna paneeli uudestaan.
T&N reiät
T&N hål
Ruuvi
Skruv
Tehdasasenteinen kehys
Fabriksmonterad mantel
Kojelauta Instrumentpanel
Ruuvi
Skruv
REL
Kotelo
Fodral
Panneeli
Panel
Panneeli
Panel

4
Käsittelyvaroitukset
1. Älä pudota paneelia
2. Älä paina nappeja tai näyttöä asentaessa tai poistaessa
3. Älä kosketa paneelin tai rungon kontakteja
4. Lian voi poistaa kontakteista kuivalla ja pehmeällä rievulla
5. Älä altista paneelia suoralle auringonvalolle tai kuumuudelle
6. Älä päästä mitään kemikaaleja kontaktiin etupaneelin kanssa
7. Älä pura paneelia
Levyvaroitukset
A CD-levyt
1. Epätavallisen muotoisten levyjen käyttö voi vahingoittaa laitetta, käytä vain pyöreitä
levyjä
2. Älä laita levyihin tarroja. Pöly, lika ja naarmut voivat estää toiston
B CD-R levyt
1. Käytä vain levyjä joissa on seuraavat merkinnät
2. Laite voi soittaa vain viimeisteltyjä CD-R ja CD-RW levyjä
3. Jotkut poltettavat levyt eivät välttämättä toimi. Käytä mieluiten CD-RW levyjä joiden
nopeus on 1-4x jotka on poltettu nopeudella 1-2x, CD-R levyjä joiden nopeus on 1-
8x jotka on poltettu nopeudella 1-2x äläkä käytä CD-RW levyjä jotka on poltettu yli 5
kertaa
C Käsittely ja puhdistus
•Lika, pöly, epäsymmetrisyys ja naarmut voivat estää toiston
•Älä liimaa tarroja levyyn äläkä naarmuta sitä
•Älä taivuta levyä
•Säilytä levyjä koteloissaan
•Älä altista levyjä suoralle auringonvalolle. Älä säilytä niitä likaisissa olosuhteissa tai
kosteassa tilassa. Älä jätä kojelaudalle, tuulettimen eteen tai muuhun kuumaan
paikkaan
Levyn puhdistus
Käytä kuivaa ja pehmeää rättiä puhdistaaksesi levyn. Jos levy on kovin likainen, voit
käyttää alkoholiin kostutettua riepua. Älä koskaan käytä muita kemikaaleja.
Bikettipuoli ylös
Bikettsidan upp
Älä koske alapintaa
Rör ej undersidan Älä taivuta
Böj inte Pyyhi keskeltä ulos Torka från mitten utåt

5
D Uusien levyjen rosoisuuksien poisto
Uudessa levyssä voi olla rosoisuuksia reunoissa, tällaiset levyt eivät toimi, poista nämä
rosoisuudet kynän avulla hieromalla sillä reunoja kuten kuvassa.
Käyttö

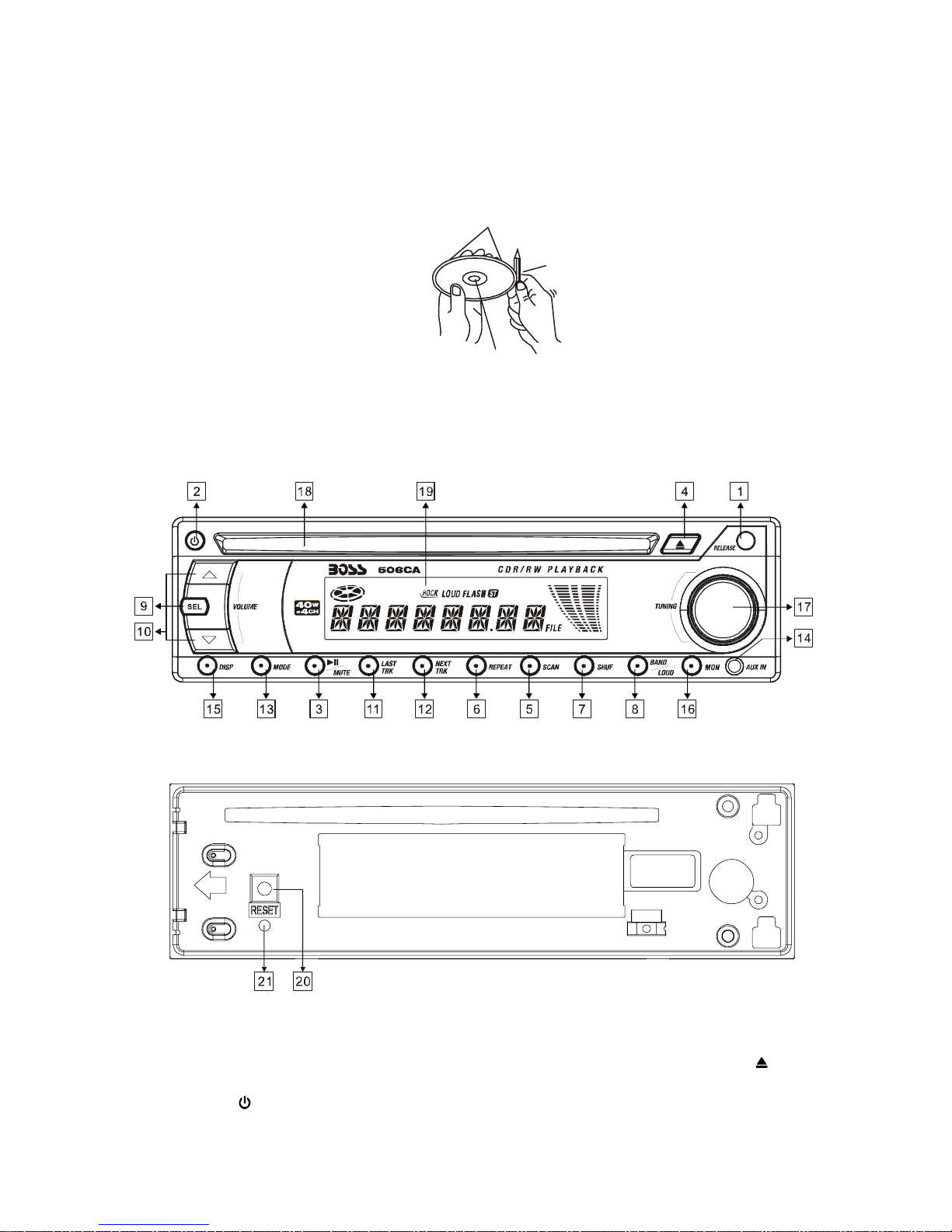

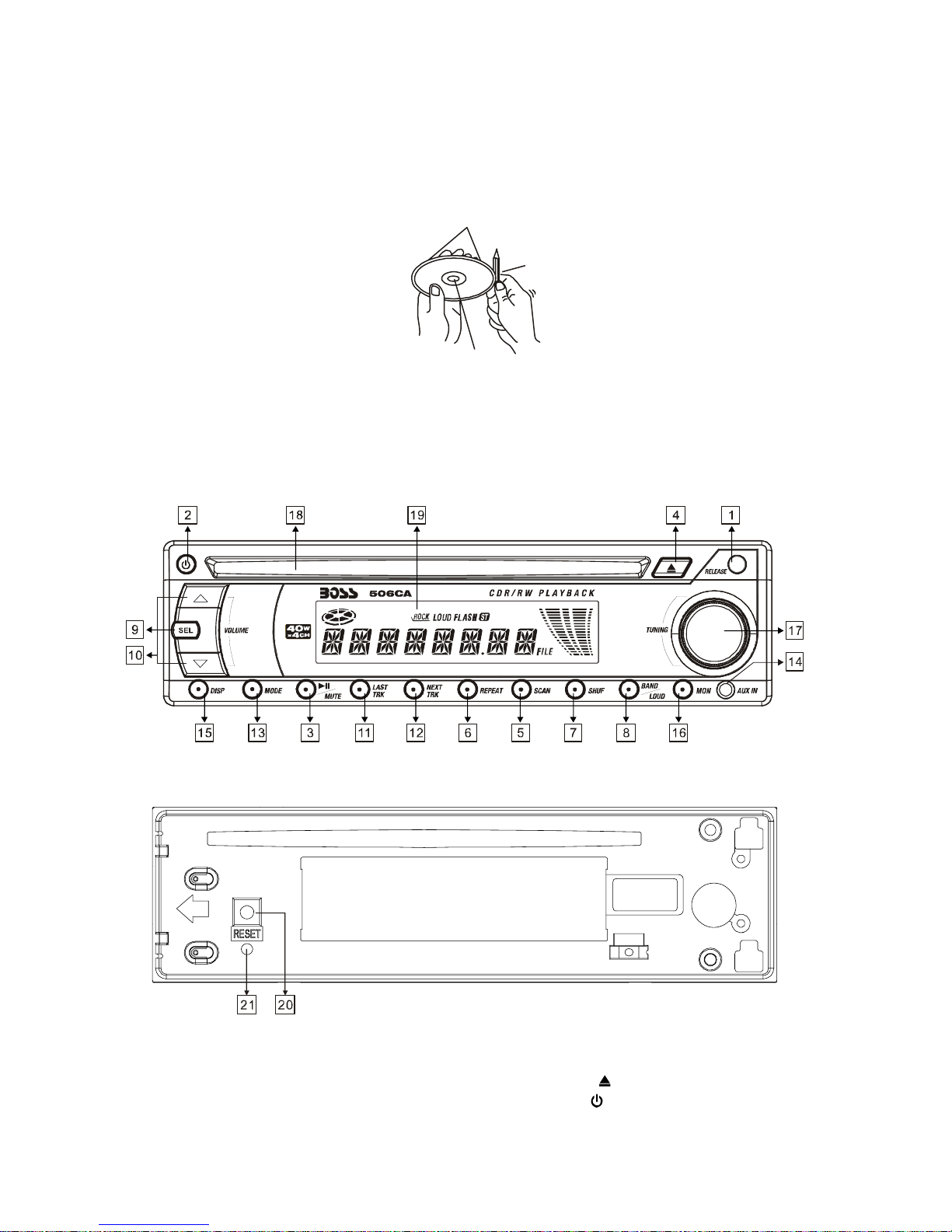

Toiminnot ja napit
Etupaneeli:
Etupaneelin takaosa:
Yleinen käyttö
Virran kytkeminen
Kytke virta painamalla mitä tahansa nappia paitsi REL (1) tai (4), tai asentamalla levy
levyaukkoon (18). Sammuta laite painamalla virtanäppäintä (2).
Rosoisuus
Ojämnhet
Kynä
Penna
Rosoisuus
Ojämnhet

6
Äänenvoimakkuus
Paina VOL ▲/▼ (10) säätääksesi äänenvoimakkuutta. Paina SELECT (9) useasti
selataksesi seuraavia äänisäätöjä:
Paina VOL ▲/▼ nappia (10) säätääksesi haluttua arvoa.
Kun olet MENU toiminnossa, paina SELECT toistuvasti selataksesi seuraavia asetuksia:
Valitse haluttu arvo napein VOL ▲/▼.
Loudness toiminto
Paina ja pidä pohjassa BAND/LOUDNESS (8) aktivoidaksesi LOUDNESS toiminnon joka
vahvistaa basson taajuuksia. Paina ja pidä painettuna uudestaan sammuttaaksesi
toiminnon.
Ajan säätö/näyttö
1. Ajan näyttö
Paina DISP (15) näyttääksesi nykyisen tiedon ja ajan näytöllä. Laite palautuu
normaalitilaan 5 sekunnissa
2. Ajan säätö
Paina DISP (15) ja pidä painettuna kunnes kello alkaa vilkkumaan. Säädä tunnit napilla
VOL ▲(10) ja minuutit napilla VOL ▼(10)
Mykistys
Paina MUTE (3) mykistääksesi laitteen. Paina uudestaan palataksesi edelliseen
äänenvoimakkuuteen.
LCD näyttö
Näyttää nykyisen taajuuden ja aktivoidut toiminnot näytöllä (19).
Vilkkuva LED
LED (12) vilkkuu jos etupaneeli on väärin asennettu.
Resetointi
Reset nappia tulee käyttää seuraavissa tilanteissa:
•Asennuksen jälkeen kun kaikki johdot on kytketty
•Kaikki napit eivät toimi
•Näytössä on error merkki
RESET nappia (20) tulee painaa kynällä tai muulla ohuella metalliesineellä. Jos laite ei
vieläkään toimi normaalisti, puhdista etupaneelin takaosan liitin alkoholiin kostutetulla
rätillä.

7
Radion käyttö
Radiotilaan siirtyminen
Paina MODE nappia (13) valitaksesi radiotilan. Radiotilan merkki ilmestyy näyttöön
muistimerkinnän ja taajuuden kanssa.
Aallonpituuden valinta
Paina BAND (8) valitaksesi aallonpituuden. Laite vaihtaa AM:n ja FM:n välillä.
Stereo/mono
Paina nappia mono (16) valitaksesi stereo- tai mono-tilan.
Tune
Käännä nappia tune (17) valitaksesi taajuuden.
CD-käyttö
CD-tila
1. Jos levyä ei ole asennettu, syötä levy etikettipuoli ylöspäin levyaukkoon (18). Levy
menee itsestään sisään kun painat sitä kevyesti. Toisto alkaa.
2. Jos laitteessa on jo levy, paina nappia mode (13) vaihtaaksesi CD-tilaan
Levyn syöttö
Aseta levy levyaukkoon (18) etikettipuoli ylöspäin. Toisto alkaa.
Levyn poistaminen
Paina nappia (4) pysäyttääksesi toiston ja poistaaksesi levyn levyaukosta (18).
Kappaleen valinta
Paina LAST TRK nappia (11) tai NEXT TRK nappia (12) liikkuaksesi kappaleiden välillä.
Kappaleen numero lukee näytöllä.
Paina ja pidä painettuna LAST TRK (11) tai NEXT TRK (12) kelataksesi kappaletta,
vapauta nappi palataksesi normaalitilaan.
Pause
Paina (3) nappia keskeyttääksesi toiston, paina uudestaan jatkaaksesi.
Kappaleiden esikuuntelu
Paina SCAN (5) nappia toistaaksesi jokaisen kappaleen alun, paina nappia uudestaan
pysäyttääksesi toiminnon.
Saman kappaleen toisto
Paina REPEAT (6) nappia toistaaksesi saman kappaleen yhä uudestaan. Paina
uudestaan lopettaaksesi toiminnon.
Kaikkien kappaleiden satunnaistoisto
Paina nappia SHUF (7) toistaaksesi levyn kaikki kappaleet satunnaisessa järjestyksessä.
Paina uudestaan peruuttaaksesi toiminnon.

8
AUX in toiminto
Laitteessa on AUX-liitäntä ulkoista musiikkilaitetta varten. Tähän voit liittää iPodin, MP3-
soittimen tai muun musiikkilähteen. Valitse AUX toiminto napilla MODE (13).

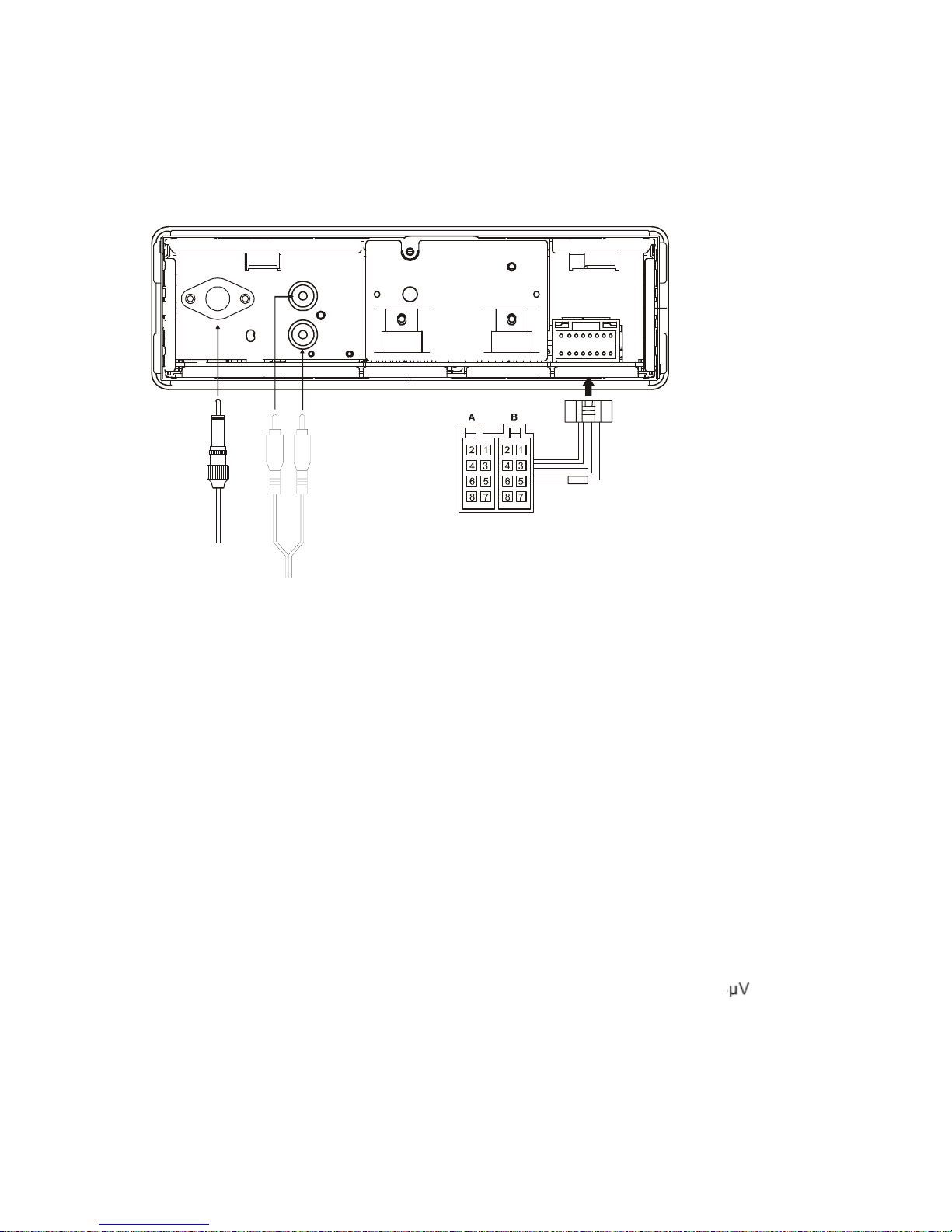

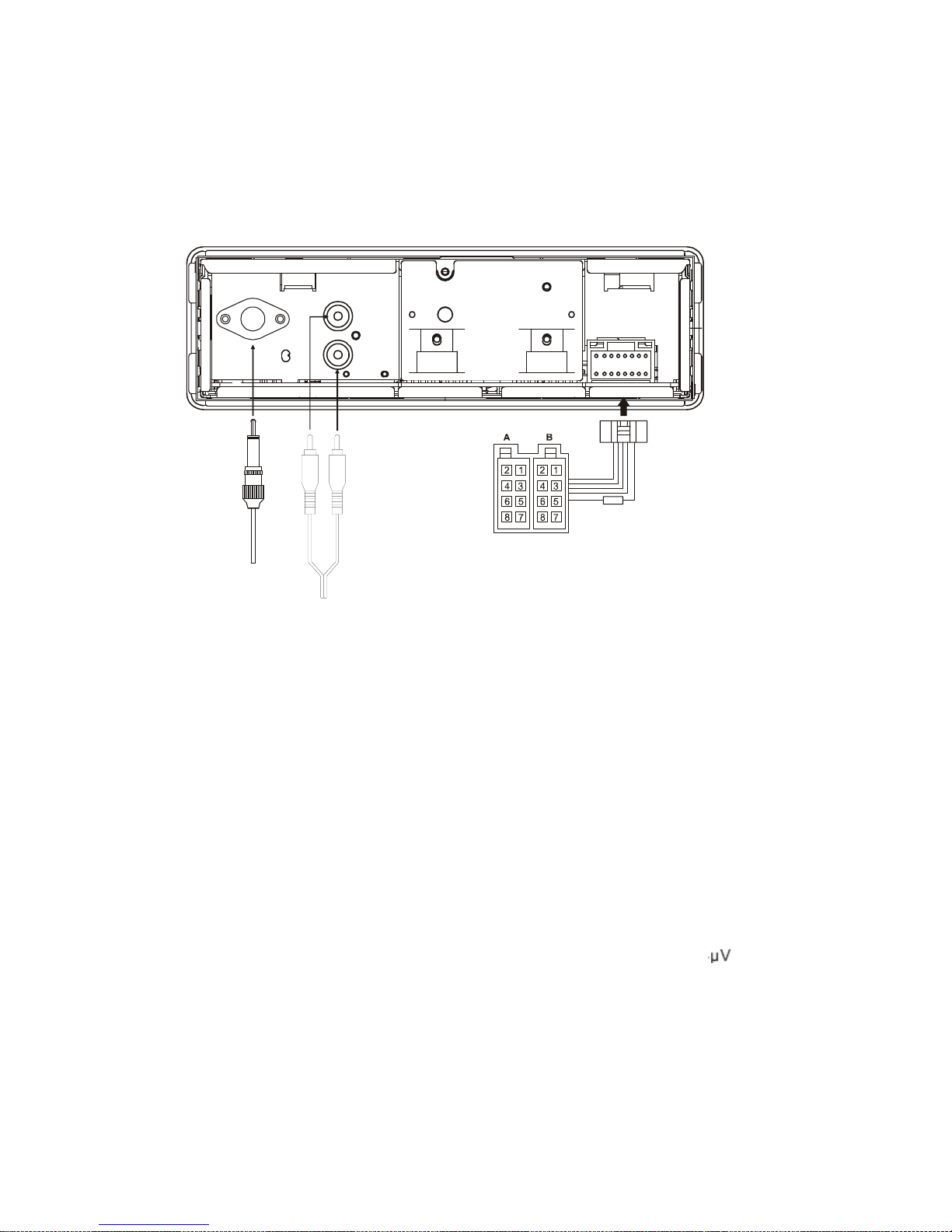

Kytkentäkaavio
Tekniset tiedot
1. Yleistä
Virta DC12V, negatiivinen maa
Rungon koko 178x160x50cm
Äänilajisäädöt
-basso (100Hz) ±14dB
-treble (100Hz) ±14dB
Maksimiteho 4x40W
Drain; max 10Amp
2. CD-soitin
Signaali ääni suhde >55dB
Kanavaseparaatio >40dB
Taajuusvaste 40Hz-18KHz
3. Radio
FM taajuudet 87,5–107,9MHz
IF: 10,7MHz
Herkkyys (S/N=30dB) 4
Stereo separaatio >20dB
AM taajuudet 530-1710KHZ
IF: 450KHz
Antenna Socket
Left RCA output Jack (White)
ISO CONNECTOR
10A FUSE
ISO connector:
Part A:
A1: No Connect
A2: No Connect
A3: No Connect
A4: Battery B+(Yellow, 10A FUSE)
A5: Antenna (Blue)
A6: No Connect
A7: Accessory (Red)
A8: Ground B- (Black)
Right RCA output Jack (Red)
Part B:
B1: Rear Right + (Violet)
B2: Rear Right - (Violet/Black)
B3: Front Right + ( Grey)
B4: Front Right - (Grey/Black)
B5: Front Left + (White)
B6: Front Left - (White/Black)
B7: Rear Left + (Green)
B8: Rear Left - (Green/Black)

9
Vianetsintä
Tarkista ennen vianetsintäkaavion käyttöä että kaikki johdot on vedetty oikein. Jos mikään
muu ei auta ota yhteys ammattimieheen.
Oire Syy Ratkaisu
Ei virtaa Auton virta ei ole päällä Kytke virta
Sulake on palanut Vaihda
Levyä ei voi syöttää tai
poistaa
Laitteessa on jo levy Poista levy
Levy on syötetty väärin päin Aseta levy oikein päin
Viallinen tai likainen levy Vaihda levy
Kondensaatiota laitteessa Anna jäähtyä
Kondensaatiota laitteessa Sammuta laite ja yritä
tunnin päästä uudestaan
Ei ääntä Volume on pohjassa Säädä
Johdot väärin kytketty Tarkasta
Ääni pätkii Levy on likainen tai viallinen Vaihda tai puhdista
Laite on asennettu yli 30°
kulmaan Säädä asennusta
Näppäimet eivät toimi
normaalisti Mikrotietokone ei toimi Resetoi tai asenna etupaneeli uudestaan
Radio ei toimi, asemien
automaattivalinta ei toimi
Antennikaapeli ei ole kytketty Asenna
Liian heikko signaali Valitse kanava
manuaalisesti
